HASZNÁLATI ÚTMUTATÓ Shire PRF0144002A ELICA

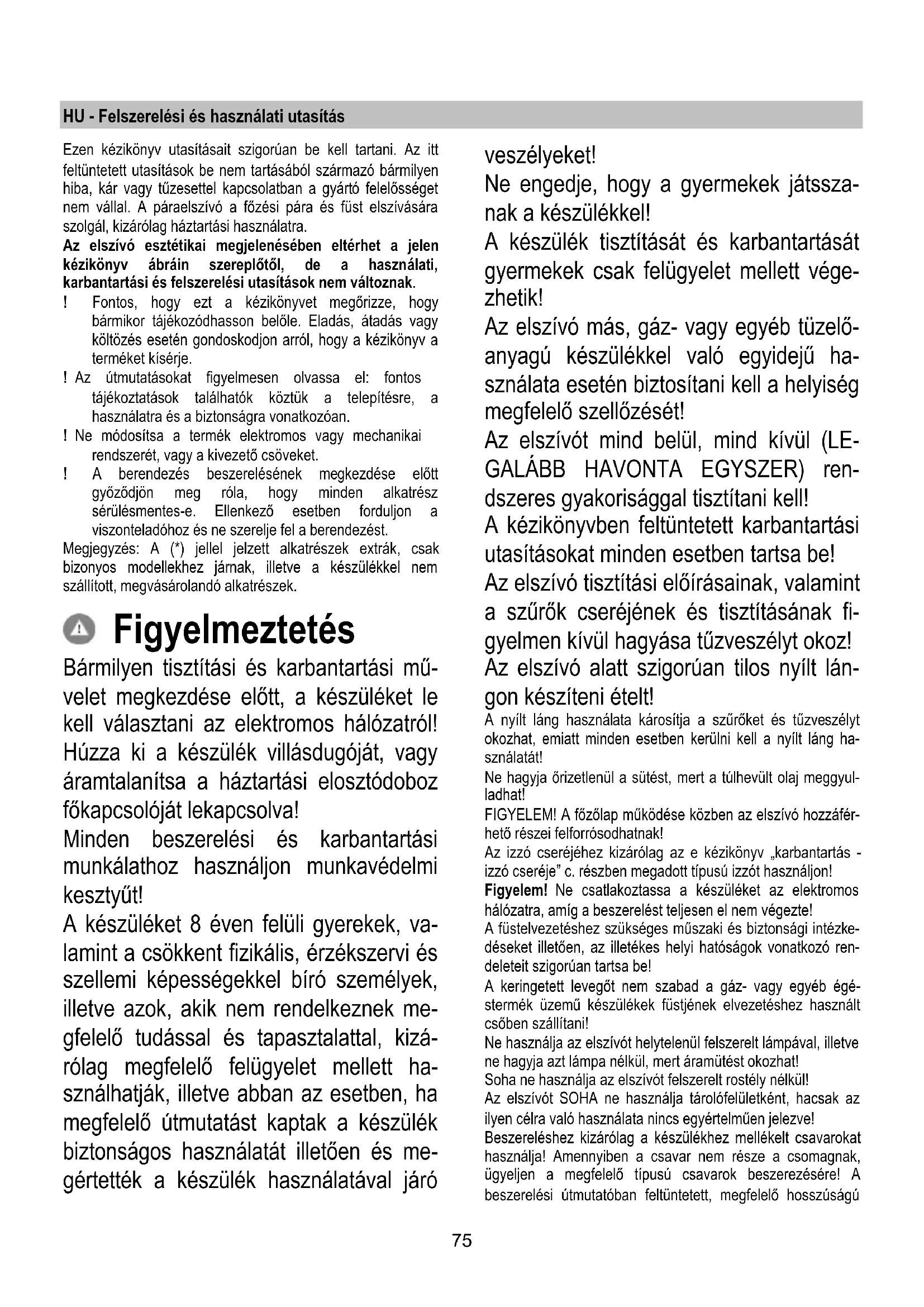

HU Felszerelési és használatiutasítás

BG IHctpyKznn 3a MOHTaxn ynoTpe6a

RO Instruetiuni de montaj si utilizes

RU INHctpyKznaNo MOHTaKy n 3KcPnyatauNn

UK Ihctpykuia 3 MoHTaKy i ekcnnyatauii

KK MoNTaXday MeH naiDaIaHy HycKaybl

Ezen kézikönyuutasításait szigoruan be kell tartani. Az itt feltüntetét utasítások be nem tartásából származó barmilyen hiba, kár vagy tüzesettel kapcsolatban a gyáró felelosséget nem vällal. A páraelszívo a fózési pára és füst elszívasára szolgál, kizárólag háztartási használatra.

Az elszivo esztétikai megjelenésiben alterhet a jelen kézikonyv abrain szereplötl, de a hasznalati, karbantartasi és felszerelési utasitaskem valtoznak.

! Fontos, hogy ezt a kezikonyvet megorizze, hogy barmikor tajekozodhasson belöle. Eladas, atadas vagy koltzés eseten gondoskodjon arról, hogy a kezikonyv a terméket kiserje.
! Az utmutatasokat figyelmesen olvassa el: fontos tajekoztatasok talalhatok koztuk a telepitésre, a hasznalatra es aBiztonsagra vonatkozoan.
! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
! A berendezés beszerelésének megkezdésé elott gyózódjön meg rola, hogy minded alkatrész sérulismentes-e. Ellenkező esetben forduljon a viszontelához és ne szerelje fel a berendezest.

Megjegyzés: A (*) jelle jelzett alkatrészek extrák,CsakBizonyos modellekhez jarnak, illetve a keszülékkel nem szallitott, megvasárolandó alkatrészek.

Figyelmeztetes

Bármilyen tisztísi és karbantartásimüvelet megkezdéselött, a készüléket lekell valasztani az elektromos halózatról! Húzza ki a készülék villásdugóját, vagyáramtalanítsa a háztartásielosztódoboz fokapcsolóját lekapcsolvera!

Minden beszerelési és karbantartásimunkálathoz használjon munkavédelmikesztyút!

A keszüléket 8 even felüli gyerekek, valamint a csökkent fizikális, érzekszervi és szellemi képességekkel bíró szemelyek, illetve azok, akik nem rendelkeznek megfelelo tudással és tapasztalattal, kizárolag megfelelo felügyelet mellett használhatják, illetve abban az esetben, ha megfelelo utmutatást kaptak a keszülékbiztonságos használatát ilteöen és megertették a keszülék használatával járó

veszélyeket!

Ne engedje, hogy a gyermekek jatsszanak a keszülékkel!

A keszülék tisztitásat és karbantartásat gyermekekCsak felügyelet mellett végeshetik!

Az elszívó más, gáz- vagy egyéb tüzelő-anyagu készülékkel való egyidejú használátesenetbiztosítani kellahelyiség megfelelo szellőzését!

Az elszivot mind belül, mind kivül (LEGALABB HAVONTA EGYSZER) rendszeres gyakorisággal tisztitani kell!

A kézikönyvben feltüntetett karbantartasiutasításokat minded esetben tartsa be!

Az elszivo tisztitasi eloirasainak, valamint a szurok cserejenek es tisztitasanak figyelmen kivil hagyasa tuzveszelyt okoz!

Az elszívó alatt szigoruan tilos nyǐlt lán-gon készǐteni ételt!

A nyǐlt láng használata károsítja a szúröket és tüzveszélyt okozhat, emiatt minded esetben kerülni kell a nyǐlt láng használatát!

Ne hagyja orizetlenül a sütét, mert a tulhevült olaj meggyul-ladhat!

FIGYELEM! A fozolap mukodese kozben az elszivo hozzafer-hetó részei felforrosodhatnak!

Az izzó cseréjéhez kizárolag az e kézikönyv „karbantartás - izzó cseréje" c. részben megadott tipusú izzó használjon!

Figyelem! Ne csatlakoztassa a keszüléket az elektromos halózatra,(amig a beszerelést teljesen el nem végezte!

A fustelvezetéshez szükséges muzsaki és biztonsági intézkedeseket illetöen, az illetékes helyi hatóságok vonatkoz réndeiteit szigóuan tartsa be!

A keringetett levegőt nem szabad a gáz- vagy egyé b égestermék üzemű készülékek füstjenek elvezétéshez használt csöben szállitani!

Ne használa iz elszívóh helytelenül felszerel'tlám pával, illetve ne hagyja azt lámpa nélkül, mert áramústest okozhat!

Soha ne hasznalja az elszivt felszerelt rostely nelkull!

Az elszivot SOHA ne hasznalja tárolófulektkent, hacsak az ilyen celra valo hasznalata nincs egyertelmüen jelezve!

Beszereléshez kizárólag a keszülékhez mellekelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelo típusu csavarok beszerezésere! A beszerelési utmutatoban feltüntetett, megfelelo hosszúságú

csavarokat hasznaljon! Kétseg eseten kérjen tajékoztatast a szakserviztol, vagy hasonlo képesitésu szemelyzettol!

FIGYELEM! A csavarok es rögzitó elementknek nem az utmutató szerinti felhelyezese áramütés-veszélyt okozhat!

A keszüleken talalhato jelzés megfelel az elektromos és elektronikus berendezesek hulladékairól szólo 2012/19/EC europai irányelven (WEEE) foglalt elöirasoknak.

A hulladékká valt termek szabályszerü elhelyezésével On segit elkerülni a környezettel és az emperi egészséggel kapcsolatos azon esetleges negativ következményeket, amelyeket a termek nem megfelelo hulladékzelése egyébként okozhatna.

A terméken vagy a termékhez mellekelt dokumentumokon felttuntetett

jelzes arra utal, hogy ez a termek nem kezelheto haztartasi hulladekkent. Ehelyett a termeket a villamos es elektronikus berendezesek ujrahasznositasat vegz telephelyek valamelyiken kell leadni.

Kiselejtészkor a hulladékeltávolitásra vonatkozó helyi kornyezetvédelmi elóirasok szerint keljárni.

A termek kezelésével, hasznositával és ujrahasznositával kapcsolatos bovebb tajékoztatásert forduljon a lakohelye szerinti polgarmesteri hivatalhoz, a haztartási hulladékok kezelését vegzó tarsasaghoz vagy ahoz a bolthoz, ahol a terméket vásárolta.

A berendezest a kovetkezó szabványoknak megfeleloentervezték, gyartották, és ellőriztek:

• Biztonsag: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Teljesitmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnesies összeférhetöseg EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelő használatot és a környezetre gyakorolt káros hatás mérseklesét elösegítő javaslatok: Áz elszívót a minimum sebességen kapcsolja be akkor, amikor a főzésst megkezdi, és hagyjnéhány percig üzemelni meg azt követően is, hogy a főzésst befejezte. A berendezésstCsak akkor kapcsolja nagyobb sebességfokozatra, ha a főzesközben nagy mennyiségú füst vagy goz keletkezik, és csak akkor használja az intenziv sebességet, haarra ténylegesen szükség van. Cserélje ki a szénszürröket akkor, amikor a berendezés jelzi ennek szüksegességet, igybiztosithatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelő szürköpesség biztositasa érdekében cserélje ki a zsirszüröt akkor, amikor a berendezés erre figyelmzetet. A hatékonyáság novelése és a zajszint csökkentese érdekében tanácsos a jelen utmutató altal megadott maximális csöatmérőket alkalmazni.

Használat

Az elszivot uy terveztek, hogy kivezetet tzmmodban a szabadba torten fibocsatassal, vagy filteres, keringtett

üzemmódban mūködhessen.

Kivezetett üzemmod

A gozok kivezetese a gyujtokarimahoz rogzitett elvezetocso-von tortenik.

Az elvezetocso atmeroje az osszekot gyuru atmerojvel azonos kell legyen

Figyelem! Kivezetócs o nincs a csomagban, külön kell azt megvennie.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelèse.

Csatlakoztassa a páraelszívó t a levegokimenettel (csatlakozó karima) azonos atmérójú kivezetó csöhöz.

A kisebb atmérőjú cso hasznalata az elszívás hatásfokának csökkenését és a keszülék zajszintjének drasztkus novekedéséhez vezet.

Ezert ezzel kapcsolatban felelosséget nem vallalunk.

! Minimális hosszúsgú csóvezetéket használjon.
! A csóvezeték a lehető legkevessebb Hajlattal rendelkezzen (maximális Hajlássög: 90°).
! Kerüle a csö deformálóását.

Keringtetett uzemmod

Az elszivott levego zsirtalanitasra, majd szagtalanitasra kerul, mielott a terembe visszaaramoltatasra kerulne. Az elszivo ilyen uzemmodban valo hasznalatahoz szuksseges tovabbi, aktiv szen alapu szurorendszer installmenta.

Felszerelés

abra 3

A fōzǒkészülék felülete és a konyhai szagelszívo legalsó része közötti minimális távolság nem lehet kisebb, mint 55cm elektramos fōzolap, és 70cm gáz vagy vegyesTÜzelésü fōzolap esétén.

Ha a gáfózolap beszerelési utasitásaban ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

A telepitési rajzok szerint keszitsen 6 furatot (Ø 8mm, 40 mm mély) a furosablonon megjelölt helyeken az elszívo és a kürtő konzoljai szármára. A beszerelés után ellenorizze, hogy az elszívo és a kürtő megfeleloen egy tengelybe esnek-e.

A termek maximum 6 gázrózsás fózölaphoz hasznalhato!

Villamos bekotés

A halózati feszültsegnek azonosnak kell lennie a konyhai páraelszívo besejében elhelyezett muszaki adattablan feltüntett feszültseggel. Ha az elszívo rendelkezik villásdugóval, csatlakoztassa egy hozzaférhétő helyen elhelyezett, az ervenyben levő szabványoknak megfelelo dugaszol aljzathoz, akár a beszerelést kovetöen is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a halózathoz) vagy a dugaszol aljzat nem hozzaférhétő, szereljen fel egy szabványos, képtólusu megszakitó akár a beszerelést kovetöen is, amely III. tularam-kategori esetenBiztositja a halózatról valo teljes levalasztásat, a telepitési szabályoknak megfeleloen.

Figyelem! mielott az elszivo aramkoret vissakoti a halozatba es ellenorzi, hogy az elszivo helyesen mukodik-e, mindig ellenorizze azt is, hogy a halozati gezetek beszerelese szabalyose.

Figyelem! A kockázatok megelözese érdekében a tapkábel cserejét csak az engedéllyel rendelkezo muszaki szervizszol-galat végezheti!

Felszerelés

PMielott a telepitést elkezdené:

Ellenorizze, hogy a megvasarolt termek a kivalaszott telepités helynek megfelelo méretü-e.
- Vegye le az aktiv szenes filter/tifereket () ha van a gépen (lásd a vonatkozó bekezdést is). EztCsak akkor kell visszaszerelni,ha az elszívó keringtetett üzemmodban kivanja hasznánln.
Ellenorizze, hogy az elszivo belsejiben nem maradtak-e (szallitasi igenyek miatt) tartozekok (peldaul csavarokat tartalmazo zacskok (^) , garanciaokmány (^*) stb.) haigen, vegye ki es orizze meq.

Az elszivó a legtöbb falhoz/mennyezethez alkalmas rögzító tiplikkel lattuk el. Mindazonáltai szakembert kérdezzen meg arról, alkalamasak-e az anyagok az adott fal-hoz/mennyezethez. A falnak/mennyezetnek legendöen erősnek kell lennie, hogy az elszivo sulyát megtartsa.

Mücködese

5 billentyus nyomogombpANELos modell

Az elszívó funkcióinak kivalasztásahoz legendö megérinteni a gezérlögombokat.

a. Elszivás sebesség (teljesitmény) emelő gomb:

1. elszívási (teljesítény) sebesség fokozat
2. elszivási (teljesitény) sebesség fokozat
3. elszivasi (teljesitmény) sebesség fokozat Megjegyzés: a 3. elszivasi sebesség (teljesitmény) fokozat 5 percre van állitva, amelynek letelte utan az elszívo automatikusan a 2. elszivasi sebesség (teljesitmény) fokra kapcsol vissza.
   b. Elszívás sebesség (teljesítnény) csökkentő gomb:
   c. Elszivó BE/KI (ON/OFF) gomb
   d. Vilagitas BE/KI (ON/OFF) gomb
   e. Keszeltetetett kikapcsolás BE/KI (ON/OFF) gomb
   Az elszivás sebesség (teljesitmény) kikapcsolás 3 perc után aktivalódk.

Mechanikus gombos modellek

a. vilagitas kapcsolbe/kl
b. Motor KI kapcsol/ 1. sebesség
c. 1. sebesség kivalasztás
d. 3. sebesség kivalasztas

Tekerogombos modelek

0	KI
1	1. sebesség Világítás KI
2	2. sebesség Világítás KI
3	3. sebesség Világítás KI
A	Világítás BE
B	1. sebesség Világítás BE
C	2. sebesség Világítás BE
D	3. sebesség Világítás BE

Az elszívó funkcioinak kivalasztáshozLegendó, ha megériniti a vezérlöbillentyuket.

Vilagitas BE/KI billentyu

Intenziv sebesség (elszivasi teljesitmény)
kivalaszto billentyü - 5 perces idöartamra: az
elszivo maga allitja be e funkciót, majd az 5 perc
leteltekor vissatér az eredeti funkcióba.

Nagy sebesség (elszivasi teljesitmeny) kivalaszto billentyu

Közepes sebesség (elszívási teljesítény)
kivalaszto billentyú - amikor villog, azt jalzi, hovy
a filtert ki kell mosni, vagy szénfilternél cserélni.
Ez a jelzés normal állapotban nem aktiv, a
kijelzés aktivalásához a 0 gomb 3 masodpercig
tartó lenyomásával iktassa ki az elektronikát
Ezt kōvetöen egyidejüleg nyomja be az 1 és 2
gombokat 3 masodpercig. ElőszörCsak az 1-es
lampa villog, majd mind az 1-es és a 2-es lámpa,
az aktivalás megtörtentét jelezve. A kijelzés
deaktivalásához ismetelje meg a folyamatot,
ekkor először az 1-es és a 2-es gomb is villog,
végülCsak az 1-es gomb, a deaktivalás
megtörtentét jelezve.

Kis sebesség (elszivasi teljesitmény) kivalasztó billentyu. Amikor villog, azt jelzi, hogy a zsirszüröt ki kell mosni.

Motor KI billentyu (stand by) - Elektronika kiktatasa - Filter mosás/csere jelzés reset MOTOR KI

A motor kikapcsolasyohoz rovid ideig nyomja le. FILTEREK JELZES RESET

Bekapcsolt elszivon, a filter karbantartas végéztevel tartsa lenyomva a billentyut a hangjelzésig. Ekkor a vilgoó led 1 (zsirfilter) vagy 2 (szenszúro) villogása abbamarad.

AZ ELEKTRONIKA KIKAPCSOLASA

Ha 3 masodpercig nyomja a billentyut, az elszivo vezerlo elektronikaja kikapcsol.

Ez a funkció az elszívó tisztítási müveletei során lehet hasznos.

Az elektronika uboli bekapcsolasyhoz legendo, ha megismeti a muveletet.

Müködési rendellenesség elöfordulása esétén, mielott a szervizhez fordulna, a villásdugo kihúzával legalabb 5 masodpercre valassza le a keszüléket az aramellátasrol, majd

csatlakoztassa vissza a dugót. Amennyiben a rendellenesség továbbra is fennmarad, forduljon a szervizszolgálathoz.

Karbantás

Tisztítás

A tiszitāshoz KIZÁRÓLAG semleges folyékony mosószerrel ἀτitatott nedves ruhát használjon. A TISZITÁSHOZ NINCS SZÜKSEG SEMMMILYEN ESZKOZRE. Kerülle a surolószert tartalmazó mosószerek hasznalatát. NE HASZNÁLJON ALKOHOLT!

Zsirszüro filter

abra 11

Visszatartja a fozésból eredó zsirrészecskeket.

Havonta egyszer nem agressziv tiszitószerrel, kézzel vagy mosogatogépben, alacsony hofokon es rovid ciklussal el kell mosogatni.

Mosogatógepben történǒ mosogatas azsírszúro elszínezódé-sét okozhatja, de ez nem valtoztat hatékonyságán.

A zsirszuro filter leszerelsehez huzza meg a rugos horgot.

Szenfilter (csak keringtetett valtozat eseten) ábra 12

Magában tartja a fózesból származo kellemetlen szagokat. A szénfilter telitodésé tobbe vagy kevesbé hosszú idő alatt történik meg, a tuzhely típusátol és a zsirszüró tisztogatasának rendszerességétöl fuggöen. Mindenképpenc cseréni kell a betétet legalább négyhavonkét.

NEM lehet kimosni vagy regenerálni

Koralakuszénfilter

A motorforgato védörács takarásához mindkét oldalrahelyezzen fel egyet, majd forgassa az oramutató járásával megegyező irányban.

Szétszereleshez forgassa az oramutato jarásával ellentêtes irányban.

Egocse

abra 10

Barmilyen karbantási munka megkezdéselott szüntesse meg az elszivó aramellatasat, kõsse ki a halozatbol.

Figyelem! Mielott a lampakhoz érne, gyózódjön meg róla, hidegek-e.

A séruilt izzó t a címkén, vagy az elszívo lámpán felṭuntetettnek megfeleloen azonos típusú izzóra cserélje.

1. Egy kis csavarhuzó vagy hasonlo szerszám segitségével vegye ki a vedoburkolatot.
2. A sérult izzó cserélje ki egy a lampan levő vagy a címke szerinti, hasonlo tulajdonságokkal rendelkező led vagy halogen izzóra!

Ledizzó: Izzócsere eseten forduljon a szakszervizhez.

Halogen izzó: 12V - max. 20W - G4 (Figyeljen rá, hogy ne érjen kézzel az izzóhoz!).

1. Zárja vissza a lámpaburát (bepattan).

Amennyiben a vilagitas nem mukodik, mielott a muszaki szervizszolgagalot hivna ,ellenorizzee, hogy az egok helyesen ileszkednek-e a foglalatba.
