Shire PRF0144002A - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Coifa
Marca	Elica
Modelo	Shire PRF0144002A
Modo de utilização	Aspirante (evacuação externa) ou recirculação (filtro de carvão)
Número de velocidades	3 velocidades + intensiva (5 min)
Iluminação	LED ou halogênio 12V 20W máx (G4)
Filtro de gordura	Metálico, lavável na máquina de lavar louça ou à mão
Filtro de carvão	Ativo, não lavável, substituir a cada 4 meses (opcional)
Distância mínima placa-coifa	55 cm (elétrico), 70 cm (gás ou misto)
Conformidade	Segurança: EN/IEC 60335-1, EN/IEC 60335-2-31; Desempenho: EN/IEC 61591; CEM: EN 55014-1
Limpeza exterior	Pano úmido com detergente neutro (sem abrasivos, sem álcool)
Segurança	Desligar antes da manutenção; não flamejar alimentos; evitar chamas nuas
Instalação	Montagem na parede, com duto de exaustão (não fornecido)
Substituição lâmpada	LED: serviço técnico; Halogênio: 12V 20W máx G4
Painel de comando	Conforme modelo: 5 teclas táteis, mecânico ou botão giratório
Parada programada	Sim, aproximadamente 3 minutos

Perguntas frequentes - Shire PRF0144002A ELICA

Como instalar a coifa Shire PRF0144002A?

A instalação está detalhada no manual. É necessário perfurar 6 furos (Ø8 mm, profundidade 40 mm) nas posições indicadas no gabarito para fixar o suporte e o duto. A coifa deve ser instalada a uma distância mínima de 55 cm (elétrico) ou 70 cm (gás/misto) da placa de cozimento. Use os parafusos fornecidos e respeite as instruções elétricas antes de conectar.

Qual é a distância entre a coifa e a placa de cozimento?

A distância mínima entre a superfície de suporte dos recipientes e a parte mais baixa da coifa é de 55 cm para fogões elétricos e de 70 cm para fogões a gás ou mistos. Respeite as instruções do fabricante da placa se uma distância maior for especificada.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês com detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura (ciclo rápido). Para desmontá-lo, puxe a alavanca de liberação de mola. A lavagem na máquina de lavar louça pode descolorir o filtro sem afetar seu desempenho.

Quando substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído após no máximo 4 meses, dependendo da frequência de uso e da regularidade da limpeza do filtro de gordura. Não pode ser limpo ou regenerado. Utilize apenas na versão recirculação.

Como substituir uma lâmpada da coifa?

Desconecte o aparelho e certifique-se de que as lâmpadas estão frias. Remova a proteção com uma pequena chave de fenda. Substitua por uma lâmpada do mesmo tipo: LED (contatar o serviço técnico) ou halogênio 12V 20W máx G4 (sem tocar na lâmpada com as mãos). Feche encaixando.

O que fazer se a coifa não funcionar corretamente?

Verifique primeiro se a alimentação está conectada. Se o problema persistir, desconecte a tomada por cerca de 5 segundos e reconecte-a. Se isso não resolver o problema, entre em contato com o serviço de reparo competente. Não tente fazer reparos você mesmo.

Posso usar a coifa no modo recirculação?

Sim, para usar a coifa na versão recirculação, você deve instalar um filtro de carvão ativo (não fornecido). O ar é desengordurado e desodorizado antes de ser devolvido ao ambiente. Na versão aspirante, o filtro de carvão deve ser removido.

Como ativar o alarme do filtro de carvão?

Nos modelos com painel de 6 botões, mantenha o botão OFF pressionado por 3 segundos para desativar a eletrônica. Em seguida, pressione simultaneamente os botões 1 e 2 por 3 segundos. Os indicadores piscam para confirmar a ativação. Repita para desativar.

Quais produtos usar para a limpeza externa?

Use exclusivamente um pano umedecido com detergentes líquidos neutros. Evite ferramentas abrasivas, álcool e qualquer produto agressivo. Não use limpadores a vapor.

É possível comandar a coifa à distância?

Não, a coifa não está equipada com comando à distância. Ela possui um painel tátil ou mecânico integrado. Não use programador ou temporizador externo para ligar.

MANUAL DE UTILIZADOR Shire PRF0144002A ELICA

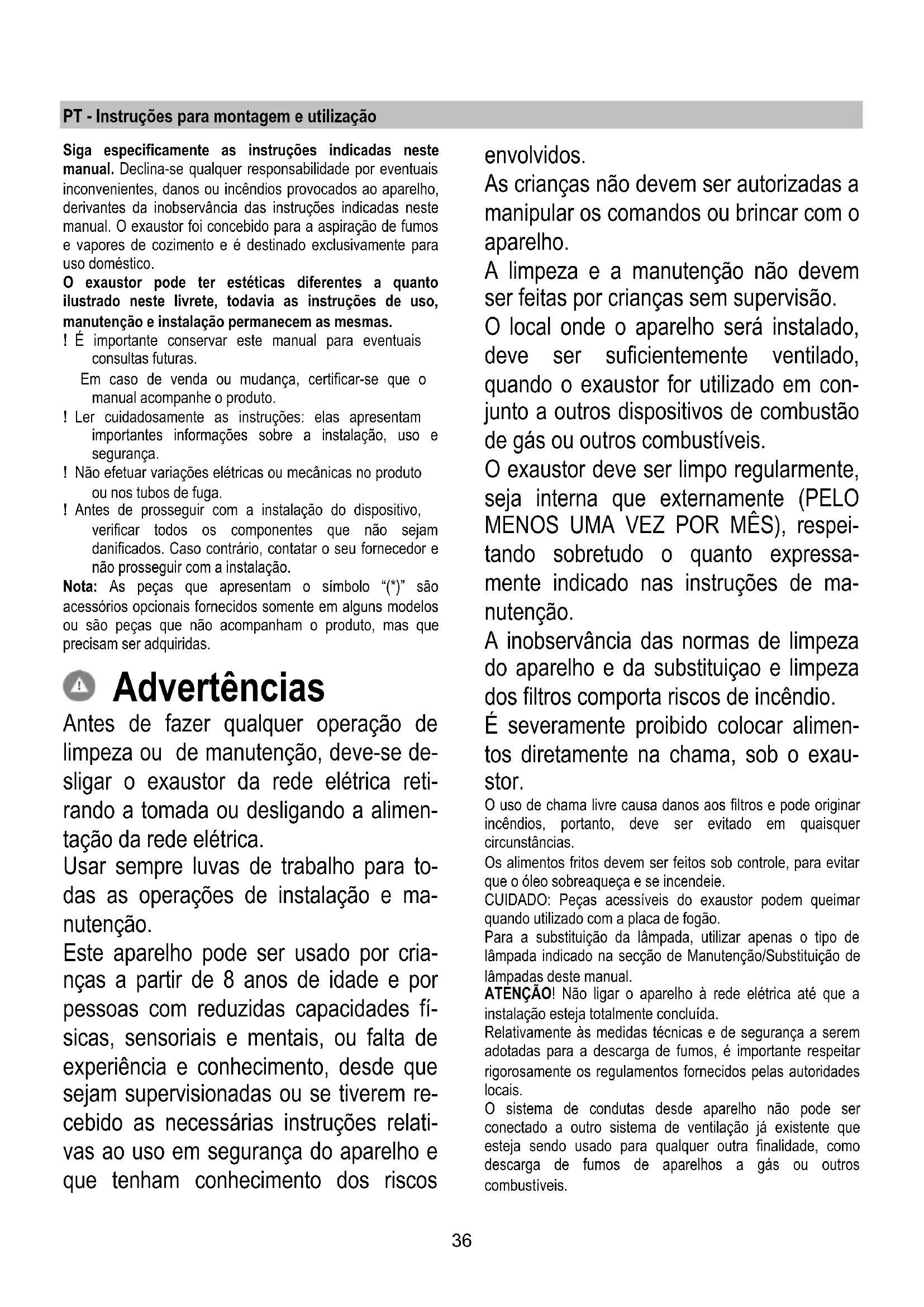

PT Instruções para montagem e'utilisation

EL OAHIGE\SYNAPMOIORHHEKAI XPHHE

PT - Instruções para montagem e'utilização

Sigaspecificamenteasinstruçõesindicadasneste manual.Declina-se qualquerresponsabilitadepor eventuais inconvenrientes,danos ou incéndiosprovocados aoaparelho, derivantesdainobservança dasinstruçõesindicadasnestemanual.Oexautorfoiconcebido paraaspiraçãodefumose e vapororesdecozimentoeédestinadoexclusivamentepara usodométrico.

O exaustor pode ter estéticas differsentes a quando ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de vendà ou mudança, certificar-se que o manual acompanhe o produits.

! Ler cuidadosamente as instruções:elas aparemimportantes informações sobre a instalação, uso esegurança.
! Não efetuar variações elétricas ou mecâncas no produits ou nos tubos de fuga.
! Antes de prosseguir com a instalação do disposítivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que aparecem o símbolo “(*)” são acessórios.optionais fornecidos somente em algunos modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede eltrica retirando a tomada ou desligando a alimentacao da rede eltrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

Este aparelho pode ser uso porcriancies a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarao do aparelho e que tenham conheicao dos ricos

envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparecido.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em conjunto a outros dispositivos de combustao de gas ou outros combustiveis.

O exaustor deve ser limpo regularmente, sera interna que externamente (PELO MENOS UMA Vez por MÉS), respeitando sobretudo o quando expressamente indica nas instruções de manutenção.

A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros comporta riscos de incério.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placar de fogão.

Para a substituição da lampie, utilizes apenas o tipo de lampie indicado na secção de Manutençao/Substituição de lampadas deste manual.

ATENÇAÑ! Não ligar o aparecido à rede electrica às que a instalação estája totalmente conclusão.

Relativamente às medicas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conducções desde aparelho não pode ser connectado a outrasistema de ventilação ja existente que estêja sentido uso para qualquer窗外 finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilizes ou deixa r o exaustor sem lampadas corretamente montadas, devido ao possivel risco de choques eletricos.

Nunca utiliser o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que não seja specifically indicado.

Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, compar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvida, consulcar um centro de assistencia autorizzato ou pessoa qualificada similar.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produto, está aaabdar a evaporar potencias consequencias negativas para oambiente e para a saude publica, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O símbolo no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despécios dométricos ou a loja onde adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma utilização correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcao por maisagemscretosapos ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtr(s) a carvao quando necessario, para manter uma boa eficiencia na reducao dos odeores. Limpe o(s) filtr(s) de gordura quando necessario para manter uma boa eficiencia.Use o diametro maximalo do systemadedutas indicado neste manual para optimizar a eficiencia e minimizar o ruido.

Uso

O exaustor é fabricado para ser realizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculacao interna.

Versão aspirante

Os vapes são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexão.

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao da performance de aspiracao e um drasticico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com o comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número posível de curvas (angulo máximo da curva: 90^ircC 90^irc
! Evitar alteracoes drasticas da sequao do tubo (diametro).

Versão filtrante

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adicional a base de carvao ativado.

Instalacao

Fig. 3

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 55cm no caso de fogões electrolycos e 70cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do foggão à gás especialisma um distáncia maior, deve-se levar em conta esta指示ion. Conforme descriço nos desenhos de instalação, realizar 6 furos (0 8 mm e profundidade 40 mm), nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chamé. Ao s a instalação, verificar que exaustor e chamé esteamperfeitamente alinhados.

O produit é aprovado para instalação emplacedes foggao com até 6 bocas.

Conexão eletrica

A voltagem da redeétrica deve corresponder com a voltagem indica na etiqueta das CHARACTERISTICAs, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessivel, mesmo antes da instalacao.

Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depuis da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.

Atença! A substituição do cabo de alimentação deve ser efetuada pelo服务于 assistência Tecnica autorizada de modo a prevenir qualquer risco.

Montagem

Antes de起初 a instalacao:

• Verificar que o produits adquirido tenha dimensionalas adequadas para a area escolhida de instalacao.
• Tirar o/s filtró/s de carvão atrivado (*) se fornecidos (ver también o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizes o exaustora na versão filtrante.
• Verificar que, dentro do exaustor, não haja (por motivos de transporte) materiais extras (por exemple envelopes com parafusos (), garantias () etc.), eventualmente tirar e conservar.

O exaustor é dotado debuchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para Supporting o peso do exaustor.

Funcionamento

Modelo com botoira com 5 teclas

Para seleccionar as funções do exaustor é suficiente tocar delicadamente as teclas de comando:

a. Tecla de Aumento da velocidade (potência) de aspiração:

Velocidade (potência) de aspiração 1

Velocidade (potência) de aspiração 2

Velocidade (potência) de aspiração 3

Nota: a velocidade (potência) de aspiração 3 é temporizada às 5 minutos, em seguida o exaustor returna para a velocidade (potência) de aspiração 2.

b. Tecla de diminuição da velocidade (potência) de aspiração.

c. Tecla ON/OFF exaustor
d. Tecla ON/OFF luz
e. Tecla ON/OFF desligamento programado: Programa o desligamento da velocidade (potência) de aspiração ativa antes, aproximamente, 3 minutos.

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. Selecção velocidade 2
d. Selecção velocidade 3

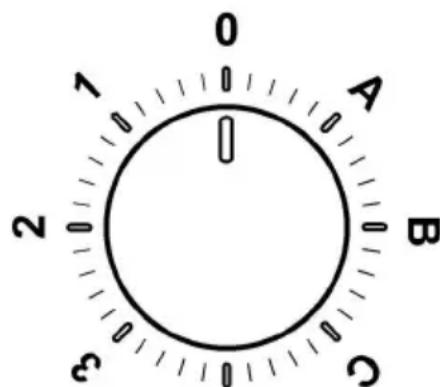

Modelos com botão

a

0	OFF
1	Velocidade 1 Luz OFF
2	Velocidade 2 Luz OFF
3	Velocidade 3 Luz OFF
A	Luz ON
B	Velocidade 1 Luz ON
C	Velocidade 2 Luz ON
D	Velocidade 3 Luz ON

Para seleccionar as funções da coifa basta tocar os comandos.

Tecla ON/OFF luz

Tecla de seleção velocidade (potência de aspiração) intensiva - duração 5 Minutes: a coifa programa está potência e no fim dos 5 minutos volta para a programação anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média – quando lampeja indica a necessidade de lavar ou substituir o FILTER de carão activado. Esta sinalização normalmente está desactivada, para ativar a sinalização, excluiir a eletrónica pressionando por 3 segundos a tecla 0.

Successivamente, pressionar contemporaneamente as teclas 1 e 2 por 3 segculos ao ∈cio piscara apenas uma tecla "1" a seguir ambas 1 e 2 para indicar a ativação. Repita a operação para desativar a sinalização, antes piscário as teclas 1 e 2 quando picara apenas a tecla 1 para indicar a desativação.

Tecla de seleção velocidade (potência de aspiração) baixa - quando lampeja indica a necessita de lavar o futuro gorduras.

Tecla OFF motor (stand by) - Exclusao da Electrónica - Reset sinaliza lavagem/substitucao filtros.

OFF MOTOR

Pressional brevamente para desligar o motor.

RESET SINALIZACAO FILTROS

Quando acesa a coifa,进驻 de haver executado a manutenção dos filtros, pressione a tecla até que se ouça um sinal acústico. O led lampejante 1 (filtró de gordura) ou 2 (filtró de carvão) para de piscar.

EXCLUSÃO DA ELECTRONICA

Se o exaustor não funciona corRECTamente, retiring a ficha para desligá-lo por um breve periodo da rede elétrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de functimento persistir, contacte o serviço de assistência.

Manutenção

Limpeza

Capta as particulas de gordura provenrientes do cozimento.

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou emária de lavar louça a baixas temperatas e com ciclo breve.

O filtró metalico para a gordura pode perde cor com as lavagens na boa da louça, mas suas caracteristicas de filtração não se alteram.

Para desmontar o fazer antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 12

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A saturação do FILTER de carvão"Ativado verifica-se antes um uso mais ou menos prolongado, em funcão do tipo de cozinha e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meSES.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de proteção do impulsor do motor,(before disso vire a pega em sentido horário.

Para a desmontagem vire em sentido anti horario.

Substituição das lampadas

Fig. 10

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Substituir a lampada queimada com outra do mesmo tipo, conforme especified na etiqueta de caracteristicas ou perto dapropria lampada no exautor.

1. Extraia a proteção usinga uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substituir a lampada danificada por una outa LED ou halógena, com as/DDascharacteristicacoom especified na etiqueta de charactrificas ou perto da lampada:

Lampada LED: Para a substituição, contaor o service de assistência Tecnica.

Lampada halógena: 12V - 20W max - G4 (tomando cuidado para não fazer com as mês).

1. Fecha a cobertura (fixação por encaixe).

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretemente no seu devido lugar antes de chamar a assistência Tecnica.

Akoounoa ooutnpa Tc onyies Tou avapeovtae au to exyepidio. davaaumavoume kaia eunuvn yia tuxov duoxepiecs, nuiec nupkayic Tou pokaouvtai kai npoepxovtai ano tvn m nponn twv oyniwou avapepovtai oe auto to exyepidio. O atoppopntnpac exi kataokuaote i yia tn v anoppoan kattwov kai atmuw v ayeipepatoc kai exei oxediaotei atoklaotiká yia okiakn xpion

O aToppopnnpac mTpei va TAPouaiaei diaqopec oE oxeog e Ta oxedia tou TAPovTOg EYXepiDiou. Napola auta, oi obnyies XpnoN, ouvtnpnnc kai EYkataoTaonc npapevouv oi idieC.

! Eivai onmuavtiko va biatnpnoTe to napov evyepidio yia va to ouuoualeote otoiaobntote otiyun to xpeiaeote! ZepiTTwn nwnos, daveioou n metakopions, Bbaowte oT Bioketai oukeuaoEvvo mazi me to Tpoiov!
! Diαaote προεktiká TIC oyniec: TEPiéxouv xnpoiues PAnpoopieç yia tvv EYkataoTaon kai xpən Tou Ptoiovtoc kai yia tvv aσφαλεισα αac!
! Mny etiipepete nAektpikcs nunxavikcs aalayes oTo Tpoiov h otous oawinyec Eaepwons!
I Ipiiv npoxwpnoTe o TnV EYkataoTaon Tns OuaKeunc Bepaiwthe otla ta eapntmuata dev exouv utooTei Znmu. Seavrietn Tepittwn va epthetae oE tAnpne ToV Tiwantn oac kai va nnuovuexioTe me nTv EYkataoTaon.
