Shire PRF0144002A - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Pārsegs
Zīmols	Elica
Modelis	Shire PRF0144002A
Lietošanas veids	Aspirējošs (ārējā izvadīšana) vai recirkulācija (ogļu filtrs)
Ātrumu skaits	3 ātrumi + intensīvais (5 min)
Apgaismojums	LED vai halogēna 12V 20W max (G4)
Tauku filtrs	Metāls, mazgājams trauku mazgājamā mašīnā vai ar rokām
Ogļu filtrs	Aktīvs, nemazgājams, jāmaina ik pēc 4 mēnešiem (pēc izvēles)
Minimālais attālums starp plīti un pārsegu	55 cm (elektriskā), 70 cm (gāzes vai jauktā)
Atbilstība	Drošība: EN/IEC 60335-1, EN/IEC 60335-2-31; Veiktspēja: EN/IEC 61591; EMC: EN 55014-1
Ārējā tīrīšana	Mitrs audums ar neitrālu mazgāšanas līdzekli (bez abrazīviem līdzekļiem, bez spirta)
Drošība	Atvienot pirms apkopes; neaizdedzināt pārtiku; izvairīties no atklātas liesmas
Uzstādīšana	Sienas, ar izvadīšanas kanālu (nav komplektā)
Spuldzes nomaiņa	LED: tehniskā apkalpošana; Halogēna: 12V 20W max G4
Vadības panelis	Atkarībā no modeļa: 5 skārienpogas, mehānisks vai ritenis
Programmēta izslēgšana	Jā, apmēram 3 minūtes

Bieži uzdotie jautājumi - Shire PRF0144002A ELICA

Kā uzstādīt pārsegu Shire PRF0144002A?

Uzstādīšana ir detalizēti aprakstīta instrukcijā. Tas prasa urbt 6 caurumus (Ø8 mm, dziļums 40 mm) veidnē norādītajās vietās, lai piestiprinātu balstu un kanālu. Pārsegs jāuzstāda vismaz 55 cm (elektriskā) vai 70 cm (gāzes/jauktā) attālumā no plīts. Izmantojiet komplektā iekļautās skrūves un pirms pievienošanas ievērojiet elektrodrošības norādījumus.

Kāds ir attālums starp pārsegu un plīti?

Minimālais attālums starp trauku atbalsta virsmu un pārsega zemāko daļu ir 55 cm elektriskajām plītīm un 70 cm gāzes vai jauktajām plītīm. Ievērojiet plīts ražotāja norādījumus, ja ir noteikts lielāks attālums.

Kā tīrīt tauku filtru?

Metāla tauku filtrs jātīra reizi mēnesī ar neagresīviem mazgāšanas līdzekļiem, ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā (ātrais cikls). Lai to demontētu, pavelciet atsperes atvienošanas rokturi. Mazgāšana trauku mazgājamā mašīnā var mainīt filtra krāsu, neietekmējot tā veiktspēju.

Kad nomainīt ogļu filtru?

Aktīvais ogļu filtrs jānomaina pēc ne vairāk kā 4 mēnešiem atkarībā no lietošanas biežuma un tauku filtra tīrīšanas regularitātes. To nevar tīrīt vai reģenerēt. Izmantojiet tikai recirkulācijas versijā.

Kā nomainīt pārsega spuldzi?

Atvienojiet ierīci un pārliecinieties, ka spuldzes ir aukstas. Noņemiet aizsargu ar nelielu skrūvgriezi. Nomainiet ar tāda paša tipa spuldzi: LED (sazinieties ar tehnisko atbalstu) vai halogēna 12V 20W max G4 (nepieskarieties spuldzei ar rokām). Aizveriet, fiksējot ar klikšķi.

Ko darīt, ja pārsegs nedarbojas pareizi?

Vispirms pārbaudiet, vai ierīce ir pievienota. Ja problēma joprojām pastāv, atvienojiet kontaktdakšu uz aptuveni 5 sekundēm un atkal pievienojiet. Ja tas neatrisina problēmu, sazinieties ar kompetentu remonta dienestu. Nemēģiniet veikt remontu pats.

Vai es varu izmantot pārsegu recirkulācijas režīmā?

Jā, lai izmantotu pārsegu recirkulācijas versijā, jāuzstāda aktīvais ogļu filtrs (nav komplektā). Gaiss tiek attaukots un atsmaržots pirms atgriešanas telpā. Aspirējošajā versijā ogļu filtrs ir jānoņem.

Kā aktivizēt ogļu filtra brīdinājumu?

Modeļos ar 6 pogu paneli turiet nospiestu OFF pogu 3 sekundes, lai deaktivizētu elektroniku. Pēc tam vienlaikus nospiediet pogas 1 un 2 uz 3 sekundēm. Indikatori mirgo, lai apstiprinātu aktivizēšanu. Atkārtojiet, lai deaktivizētu.

Kādus produktus izmantot ārējai tīrīšanai?

Izmantojiet tikai mitru audumu ar neitrāliem šķidrajiem mazgāšanas līdzekļiem. Izvairieties no abrazīviem instrumentiem, spirta un jebkādiem agresīviem produktiem. Neizmantojiet tvaika tīrītājus.

Vai ir iespējams vadīt pārsegu attālināti?

Nē, pārsegs nav aprīkots ar tālvadību. Tam ir iebūvēts skārienjutīgs vai mehānisks panelis. Neizmantojiet ārēju programmētāju vai taimeri ieslēgšanai.

LIETOŠANAS INSTRUKCIJA Shire PRF0144002A ELICA

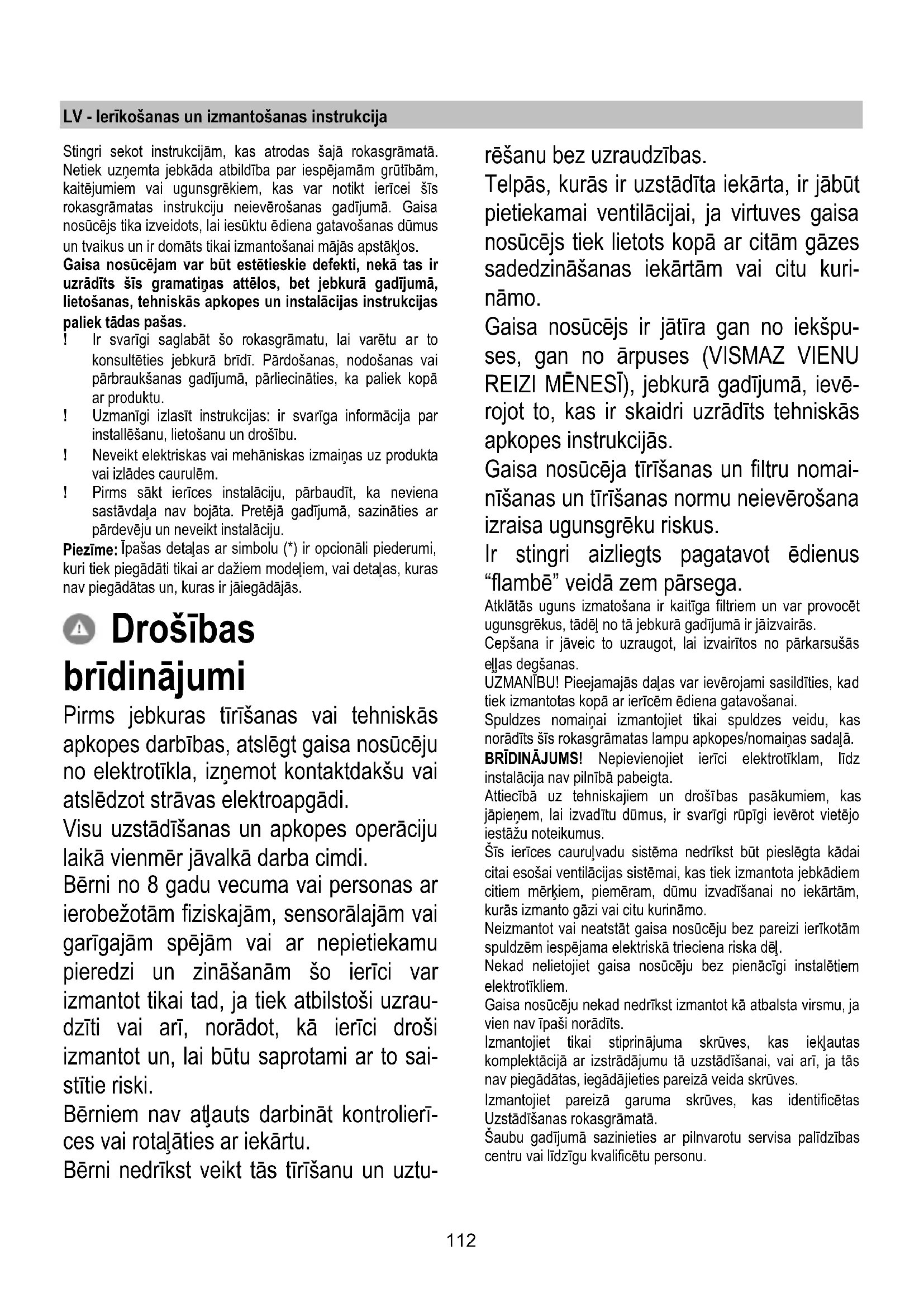

Stingri sekot instrukcijam, kas atrodas šajā rokasgrāmata. Netiek uzŋemta jebkāda atbildība par iespejamām grūtībām, kaitējumiem vai ugunsgrekiem, kas var notikt iceréi sīs rokasgrāmatas instrukciju neieverosanas gadījumā. Gaisa nosücejs tika izveidots, laï iesūktu ďdiena gatavošanas dumus un tvakus un ir domats tikai izmantošanai mājas apstāklos.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits sis gramatinas attelos, bet jebkura gadijuma, lietoanas, tehniskās apkopes un instalacijas instrukcijas paliek tadas pašas.

I lr svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura bridi. Pardosanas, nodosanas vai pbarbauksanas gadijumā, parliecinaties, ka paliek kopā ar produktu.
Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoansun drostbu.
! Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurulem.
! Pirms sakt ierices instalaciju, parbaudit, ka nevena sastavdaja nav bojata. Preteja gadijumā, sazināties ar pardeveju un neveikt instalaciju.

Piezime: Ipaas detalias ar simbolu (^*) ir optionali pigeonumi, kuri tiek piegadati tikai ar daziem modeliem, vai detalias, kuras nav piegadatas un, kuras ir jaiegadajas.

Drošibas brīdinājumi

Pirms jebkuras tirišanas vai tehniskas apkopes darbības, atslęgt gaisa nosuceju no elektrotíkla, iznemot kontaktdaksu vai atslēdzot strāvas elektroapgādi.

Visu uzstadisanas un apkopes operaciju laikā vienmér javalkā darba cimdi.

Berneni no 8 gadu vecuma vai personas ar ierobežotam fiziskajam, sensoralajam vai garigajam spejam vai ar nepietiekamu pieredzi un zinašanam šo ieriči var izmantot tikai tad, ja tiek atbilstoši uzraudziti vai arī, noradot, kā ieriči droši izmantot un, lai butu saprotami ar to sai-stitie riski.

Berniem nav atlauts darbinat kontrolier-ces vai rota-ties ar iekarti.

Béni nedríkst veikt tās tīrīsanu un uztu

rešanu bez uzraudzības.

Telpas, kuras ir uzstadita iekarta, ir jabut pietiekamai ventilacijai, ja virtuves gaisanosucejs tiek lietots kopar citam gazessadedzinanas aniekartam vai citu kurinamo.

Gaisa nosucejs ir jatira gan no iekspuses, gan no arpuses (VISMAZ VIENU REIZI MENESl), jebkura gadijumā, ieverojot to, kas ir skaidri uzradits tehniskas apkopes instrukcijas.

Gaisa nosuceja tirisanas un filtru nomainisanas un tirisanas normu neievrošana izraisa ugunsgreku riskus.

Ir stingri aizliegts pagatavot edienus "flambē" veidā zem pārsega.

Atklatas uguns izmatosana ir kaitiga filtriem un var provocet ugunsgrekus, tadel no ta jebkura gadjumā ir jaizvairas.

Cepšana ir jāveic to uzraugot, lái izvairitos no parkarsusas ellas degšanas.

UZMANIBU! Pieejamajas das as var ievrojami sasildties, kad tiek izmantotas kopā ar iericēm ediena gatavošanai.

Spuldzes nomainai izmantojiet tikai spuldzes veidu, kas noradits sis rokasgramatas lampu apkopes/nomainas sadala.

BRIDINAJUMS! Nepievienojiet ierici elektrotklam, lidz instalacija nav pilinibā pabeigta.

Attiecibā uz tehniskajiem un drošibas pasakumiem, kas japienem, lai izvaditu dumus, ir svarigi rupigi ieverot vietjo iestazu noteikumus.

Sis icerces caurulvadusistema nedrikst but pieslegta kadai citai esosai ventilacijas sistemasai, kas tiek izmantota jebkadiem citiem merkiem, piemeram, dumu izvadiisanai no iekatam, kuras izmanto gazi vai citu kurinamo.

Neizmantot vai neatat gaisa nosucju bez pareizi ierikotam spuldzem iespejama elektriska trieciena riska del.

Nekad nelietojiet gaisa nosucēju bez pienacīgi instalētiem elektrotikliem.

Gaisa nosuceju nekad nedrikst izmantot k a tbalsta virsmu, ja vien nav ipaşi noradits.

Izmantojiet tikai stiprinajuma skruves, kas iekjauts komplektacija ar izstradajumu ta uzstadiisanai, vai ari, ja tas nav piegadatas, iegadajieties pareiza veida skruves.

Izmantojiet pareizā garuma skruves, kas identificētas Uzstādīsanas rokasgrāmata.

Saubu gadijumā sazinieties ar pilnvarotu servisa palidzības centru vai lidzigu kvalificētu personu.

BRIDINAJUMS! Nespeja uzstadit skruves vai stiprinajuma ierici saskaña ar šiem noradijumiem, var izraisit elektriska apdraedjuma risku.

Ši erice atbilst Eiropas Direktivai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai sis produits tiek izmests ara pareizā veidā, izmantotajs vecicina izvairisanos no negativajam sekām apkartējai videi un veselibai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bet tas ir janogadā uz tam domatu savakšanas puncttu, kur atkartoti izlieto elektriskas un elektroniskas icerces. Tas ir jazmet, respektjot vieteos likumus, kas attiecas uz atkritumu aizvaksanu. Pec papildus informacijas par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas vietēj iestāde ,kas nodarbojas ar attiecigo jautajumu, atkritumu atkartotas izlietošanas servisu, vai uz veikalu, kur produits tika iegadats.

lericeirizstradata,parbauditaunrazotaatbilstoši sādām prasibam.

Drosba: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Veiktspeja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietosanas ieteikumi, lai samazinatu ietekmi uz vidi. lesledziet nosucju ar minimalo atrumu, kad sakat gatavošanu un atstajiet to ieslgettu parris minutes pec tam, kad gatavošana ir pabeigta. Palieliniet atrumu tikai tad, ja ir liels daudzums dmu un tvaiku, un izmantojiet palielinato atrumu (-us) tikai arkarteos gadijumos. Nomainiet ogles filtru (-s), ja nepiecesams, lai uzturetu labu smaku samazināsanas efektiviti. Notiriet tauku filtru (-s), ja nepiecesams, lai uzturetu labu tauku filtrafefektivati. Izmantojiet vedinasanas sistemas maksimalo diametu, kas noradits saja rokasgramata, lai uzlabotu efektivati un samazinatu troksni.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksejo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadišanas cauruli, kas ir piefiksets pie atloksavienojuma.

Izvadišanas curule diametram ir jabut vienlidzigam ar savienosanas gredzena diametu.

Kā tas ir aprakstīts instalacijas attelos, veikt 6 atverumus (Ø 8mm dzilus 40 mm), urbsanas sablonā noraditajā pozicijās, lai piestiprinatu gaisa nosucēju un dūmvada atbalsta skavu. Kad instalacija ir pabeiqta, parbaudīt, ka gaisa nosucējs un dūmvads ir perfekti izlīdzināti.

Produkti ir apstiprinats instalësanai uz plitim ar maksimums 6 degliem.

Elektriskā pieslēgsana

Tikla spriegumam ir jaatbilst spriegumam, kurš ir atzimëts uz ipasas etiketes, kura atrodas gaisa nosüceja iekspuse. Ja nosücejam ir kontaktdaksa, pievienot to Rozetei, kura atbilst pastavosiem likumiem un atrodas pieejama zona arī pec instalësanas.

Ja gaisa nosucejam navkontaktdakss (tie sa piesegsana pie elektriskas sistemas) vai ari kontaktdaksa neatrodas pieejama zona, ari pec installesanas, pieletot normam atbilsto sbipolaru sledzi, kurns nodrosina pilnu atslsgsanu no tikla sprieguma, parslodzes kategorijas lll nosacijumos, saskaarierikoanas likumiem.

Uzmanibu! pirms pieslegt gaisa nosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbosanos, vienmér pbaraudit ka tikla kabelis ir ierekots pareizi.

Uzmanibu! Barosanas vada nomainisana ir javeic tehniskas apkalposanas dienestam, lai noverstu jebkuru risku.

lerikosana

Pirms uzsakt ierikoisan:

• Parbaudit vai iegadatajam produktam ir piemeroi izmeri izveletajai ierikosanaszonai.
• Nonem aktivas ogles filtru/s, ja tadi ir piegadati ar ierici (skat. attiecigu paragru). Tam/tiem ir jabut montetam/tiem atpakaj, tikai ja Jus velaties izmantot gaisa nosuceju filtracijas versija.
• Pärbaudit vai gaisa nosücejā nav (transportesanas del) pievienotu detalu (piem., maisini ar skruvēm, garantijas utt), gadijumā, ja tas tā ir, tie ir jāiznem un jāsaglabā.

Gaisa nošūcējs ir aprikots ar fiksēsanas korkiem, kas ir piemēroti senu/griestu lielākai dalai. Jebkura gadījumā, ir nepieciesams griezties pie kvalificeta tehnika, lai parliecinātos par materialu derigumu senu/griestu veidam. Sienai/griestiem ir jabut pietiekosi biezai/iem, lai noturetu gaisa nosūcēja svaru.

Darbošanās

Modelis ar 5 taustu paneli

Lai izvēlētos gaisa nosūcēja funkcjjas, ir pietiekams pieskarties šādām komandām:

a. lesuksanas atruma (jaudas) palielinanas tausts:

1.iesuksanas atrums (jauda)
2.iesuksanas atrums (jauda)
3.iesuksanas atrums (jauda)

Piezime: 3.iesuksanas atrums (jauda) ir ar tameri, pec aptuveni 5 minutem gaisa nosucejs atgriezas 2.iesuksanas atruma (jauda).

b. lesukanas atruma (jaudas) pazeminasanas tausts.
c. Gaisa nosucea ON/OFF tausts
d. Gaismas ON/OFF tausts
e. Programmetas izslegsanas ON/OFF tausts: Programmē iesuksanas ātruma (jaudas) izslegsānos, kas ir aktiva péc aptuveni 3 minūtēm.

Modeli ar mehanisko taustu paneli.

a. Gaismas sledzis ON/OFF.
b. Sledzis OFF/atrums 1
c. Atruma 2 izvele
d. Atruma 3 izvele

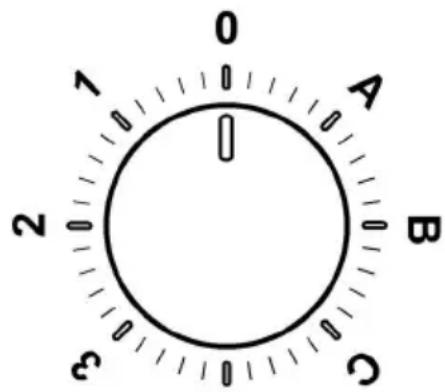

Modeli ar apalo sledzi.

a

0	OFF
1	Ätrums 1 Gaisma OFF
2	Ätrums 2 Gaisma OFF
3	Ätrums 3 Gaisma OFF
A	Gaisma ON
B	Ätrums 1 Gaisma ON
C	Ätrums 2 Gaisma ON
D	Ätrums 3 Gaisma ON

Kontroles panelis ar 6 taustiem

Lai izveletos gaisa nosuceja funkcjjas ir pietieksi pieskarties komandam.

Gaisas ON/OFF gaisma

Atrums izveles tausts (iesuksanas jauda) intensiva-ulgums 5 minutes: gaisa nosucejs uzstada so jaudu un pec 5 minutem atgriezas iepriekseja uzstadijuma.

Augsta atrums izveles tausts (iesuksanas jauda)

Videja atruma izveles tausts (iesuksanas jauda) - kad mirgulo, norada uz to, ka ir nepiecesams mazgat vai nomainit oglu filtru. Parasti sis pazinojums ir atslegt. Lai iedarbinatu pazinojumu, atslegt elektroniku, piespiezot uz 3 sekundem taustu 0. Talak, vienlaicigi piespiest taustus 1 un 2 uz 3 sekundem; no sakuma mirgulos tikai tausts 1, pec tam mirgulos abi tausti 1 un 2, kas uzrada aktivaciju. Atkartot operaciju, lai atslegtu pazinojumu - no sakuma mirgulos tausti 1 un 2, pec tam mirgulos tikai tausts 1, kas uzrada atslegsanu.

Zema atruma izveles tausts (iesuksanas jauda) - kad mirgujo, norada uz nepiecesamibu nomazgat tauku filtrus.

Dzineja OFF tausts (stand by) - Elektronikas sistemas atslegsana - Pazinojuma Reset par filtru mazgasa/maigu.

DZINEJA OFF

Tslaicigi piespiest laizslegtudzineju.

FILTRU PAZINOJUMA RESET

Kad gaisa nosucejs ir ieslegts, pec tam, kad filtriem tika veiktatehniskapoke, piespiest taustu lidz skanasignalam.Mirgulooss LED 1 (tauku filtri) vai 2 (ogles filtrs) partrauc mirgulo sanu.

ELEKTRONIKAS SISTÉMAS ATSLÉGSANA

Piespiest uz 3 sekundem taustu, tiek atslegtgaisa nosuceja komandas elektronika.

Sifunkcija var but deriga produkta tirisanas operacijasaikā.

Lai no jauna ieslęgtu elektroniku, pietiek atkar-tot operaciju.

Darbošanās anomaliji gadījumā, pirms Jūs griežaties pie Tehniskās Apkalposanas servisa, atslēdziet uz vismaz 5 sek. ierici no elektriskās barošanas, izjemot kontaktdakšu un piesplēdziet to no jauna. Gadījumā, ja darbošanās anomalīija

Tehniskā apkalpošana

Tirišana

Tirisanai ir jazmanto TIKAI mitrs audums, kurs ir samitrnats ar neitraliem skidriem mazgasanas lidzekliem. NELIETOT TIRisanai RIKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazivus saturosu produktu. NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attels 11

Notur tauku dalijas, kas tek veidotas no ediana pagatavosanas.

Prettauku filtram ir jabut tiritam katru menesi, ar neagresiviem lidzekliem, manuali vai trauku mazgajama masina, pie zemas temperaturas un izmantojot iso ciklu. Ja tas tiek mazgats trauku mazgajama masina, prettauku filtra metala detalias var kut nespodras, bet jabkura gadijumato spejas nemainas

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 12

Notur nepatikamas smarzas, kuras veidojas no ediena gatavosanas.

Ogles filtra piesatinasana notiek pec vairak vai mazak ilgas izmantoanas, atkaribā no virtuves veida un tauku filtru tiriñanas biežuma. Jebkura gadijumā, ir nepieciesams nomainit kartridzu katru ceturto menesi.

Uzmanibul! Pirms pieskarties spuldzēm, parliecināties, ka tās ir aukstas.

Nomainit bojatu spuldzi ar tada paša veida spuldzi, kā tas norādīts uz ipasību etiketes vai ari kā tas ir norādīts uz pašas spuldzes gaisa nosūcējā.

1. Iznemt aizsardzibu, ar plakana skruvgrieza, vai lidziga prieksmeta palidzibu.
2. Nomainit bojato spuldzi ar LED vai halogena spuldzi, kurai ir tadas paasipasipasibas, pamatojoties uz ta, kas ir uzradits uz ipasibu etiketes vai blakus spuldzei:

Spuldze LED: Nomainisanai griezties uz tehniskas apkalposanas servisu.

Halogēna spuldze: 12V - 20W max - G4 (uzmanoties, lai neaiztiku tās ar rokām).

1. Aiztaisit aizsargu (fikseshana ar klikskj).

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
