DA Bruger- og monteringsvejledning
För det utføres et hvilket som helst vedlikehold eller rengjöring ma hetten kobles fra strømmen, enten ved Å dra ut stopselet aller ved Å kutte strømmen i hele huset.
VÆR OPPMERKSOM: Hettens tilgengelige deler kan blivarme nár koketoppen er i drift.
! Bruk et sa kort ror som mulig.
Merk! Før man kobler ventilatorens strømkrets til stromnettet og fastslår at alt fungerer korrekt, på man alltid kontrollere at stromledningen er korrekt moniert.
Sett et på haver side som skal dekke begge beskyttelsesgitrene til motorens rotor, og drei med urviseren.
Drei mot urviseren for a demontere.
LED-lampe:Henvend deg til tekniisk service nár LED-paerene skal skiftes ut.
Halogenlamper: 12V - 20W max - G4 (pass på ä.okke røredem med hendene).

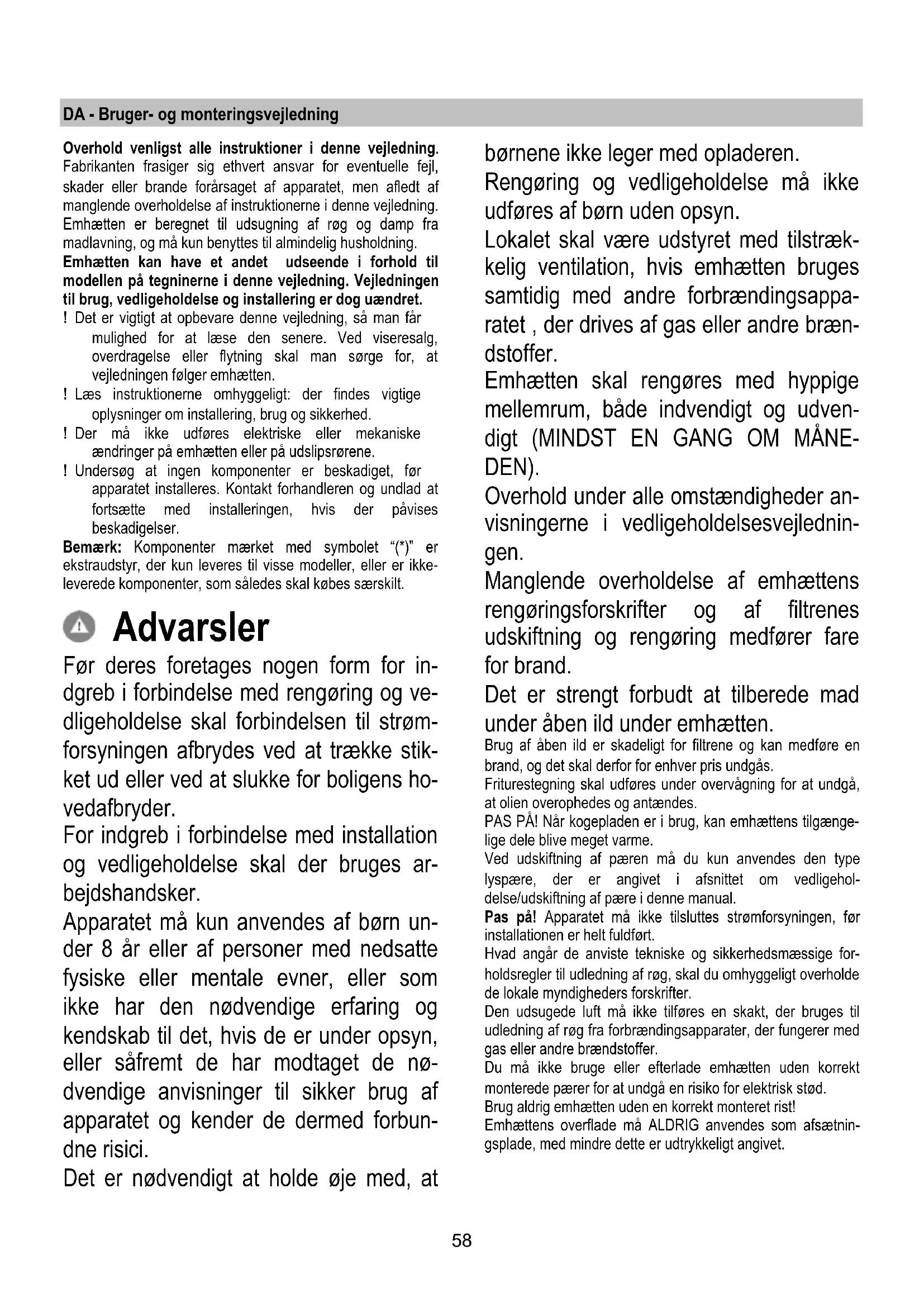

Overhold venligst alle instruktioner i dette vojledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forarsaget af apparatet, men afledt af manglende overholdelse af instruktionere i dette vojledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og mA kun benytttes til almindelig husholdning.
Emhætten kan have et andet udseende i forhold til modellen på tegninerne i dette vegledning. Vejledningen til brug, vedligeholdelse og installerering er dog uændret.
! Det er vigtigt at opbevare dette vegledning, SSE man farnulighed for at lase den senere. Ved viseresalg, overdragelse aller flytnig skal man sorge for, atvejledningen folger emhætten.
! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger ominstallering, brug og sikkerhed.
! Der må ikke udføres elektriske eller mekaniskeændringer på emhaeten aller på udslipsrørene.
! Undersog at ingenkomponenter er beskadiget, foprapparatet installeres. Kontakt forhandleren og undlad atfortsætte medinstalleringen,hvis derpavises beskadigelser.
Bemark: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, aller er ikkeleverede komponenter, som saledes skal købes saerskilt.
Advarsler
Før deres foretages nogen form for indgreb i forbindelse med rengoring og vedligeholdelse skal forbindelsen til strm-forsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
For indgrep i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
Apparatet mä kun anwendes af børn under 8 År eller af personer med nedsatte fysiske aller mentale evner, uller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, uller safremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
Det er nodvendigt at holde oje med, at
børnene ikke leger med opladeren.
Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhætten brugesamtidig med andre forbrændingsapparatet, der drives af gas eller andre brændstoffer.
Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og udven-digit (MINDST EN GANG OM MANDEN).
Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.
Mangling overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand.
Det er strengt forbudt at tilberede mad under aben ild under emhæten.
- Brug af aben ild er skadeligt for filtrne og kan medfrole en brand, og det skal derfor for enhver pris undgås.
Friturestegning skal udfores under overvågning for at undgå, at olien overophedes og antændes.
PAS PÁ! Nár kogepladen er i brug, kan emhaettens tilgaengelige dele blive meget varme.
Ved udskiftning af pærén må du kun anvendes den typelyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pæré i/DDne manual.
Pas pa! Apparatet ma不同程度 strømforsyningen, før installationen er helt fuldførft.
Hvad angar de anviste tekniske og sikkerhedsmaesige for-holdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
Den udsugede luft ma化进程 en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas aller andre brændstoffer.
Du ma upscale bruge aller afterlade emhaeten Eden korrekt monterede paerer for at undga en risiko for elektrisk stod.
Brug aldrig emhaeten Eden en korrekt monteret rist!
Emhaettens overflade ma ALDRIG anvendes som afsaetningsplade, medindre dette er udtrykkeligt angivet.
Brug kun de medfolgende fastspændingsskruer til produit i forbindelse med installationen erler - safremt de ikke medfolger - skal du indkøbe den korrekte type skruer. Brug skruer af korrekt længde, som anført i installationsvejledningen. I tvivstilfæle de bør du kontakte dit autoriserede servicecenter erlen kvalificeret tekniker.
PAS PÄ! Hvis der/DDke monteres de skruer og fastspændingstanordninger som angivet i disse anvisninger, kan der opsta risiko for elektriske problemer.
Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstaende
overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke mø bortskaffes sammen med usorteret husholdningsaffald, men indsamles sørskilt.
AlleCOMMuner har etableret indsamlingsordninger, hvorelektrisk og elektronisk udstyr gratis kan afleveres af borgerne pa genbrugsstationer og andre indsamlingssteder erler bliver affentet direkte fra husholdningerne. Narmere information kan fas hos kommunens tekniske forvaltning.
- Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON pa emhættens laveste hastighed, nár du begynder at lave mad og sluk den forst et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er ndvendigt. Udskift kulfilteret/kulfiltrtrene, nár det er ndvendigt for at bibeholde udsugningseffektiviteten. Rens fertfilteret/fedtfilttrene, nár det er ndvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.
Brug
Emhaeten er udviklet til brug i den sugende udgave med ekstern udledning aller i den filtrerende udgave med intern recirkulation.
Sugende udgave
Dampen ledes udenfor vha. et aftraksrør fastgjort til samleflangen.
Aftræsrørets diameter skal svare til diameteren på forbindel
sesringen.
Obs! Udledningsrøret leveres ikke, og skal købes.
Hvis emhaeten er udstyret med kulfentre, skal disse filtre fjernes.
Tilslut emhaeten til aftraeksrør og aftraekshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studflange).
Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse hermed.
! Benyt et rør, der er SSE kort som muligt.
! Benyt et rør, der har sø få kurver som muligt (max. vinkel på kurven: 90^ ).
! Undgå drastiske ændringer i røretsvaersnit.
Filtrerende udgave
Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benyttte emhætten i/DDne udgave skal der monteres et supplerende filtreringsystem baseret pa aktiv kul.
Installering
Fig. 3
Minimumsafstanden mellem kogegrejets stotteoverflade pa komfuret og den nederste del af emhætten ma ikke være under 55cm ved elektriske kogeplader, og ikke under 70cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.
Hvis gaskomfurets vejledning angiver en storre afstand, skal dette overholds.
Som beskvet på installerengsskitserne, udbor 6 huller (Ø 8mm dybde 40 mm), i positionerne, der er vist på udboringskabelonen, for at fastgåre emhæten og bøjlen, der stätter kaminen. Kontroller, after installeringen, at emhætte og kamin er perfekt opstillet.
Produktet er godkendt til installering pa kogeplader op til hegt 6 blus.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på typeskitet internt i emhaeten. Hvis emhaeten er udstyret med et stik, skal emhaeten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ogsa vare let tilgængelig after installeringen. Hvis emhaeten ikke er udstyret med et stik (direkte tilslutning til elnett), eller hvis stikket ikke findes i et område, der ogsa er let tilgængeligt after installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnett et tilfædle af forhold i overspændingskategori III, og i overensstemmelse med reglnerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb til Sluttes forsyningsnettet og der udfores kontrol af korrekt Funktion.
Obs! forsyningsledningen ma udelukkende udskiftes af den autoriserede tekniske service, sa alle risici kan undgas.
Montering
Førinstallering:
- Undersog at det kõbte produit har passende dimensioner til det valgte installeringssted.
Fjern det/de aktive kulfilter/kulfiltr, hvis de leveres med emhaeten (læs ogsa det relevante aftnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anyende emhaeten i den filtrerende udgave.
Sorg for, at der icke (af transporthensyn) er tilbehør internt i emhaeten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
Emhaeten er udstyret med fastgørings-murplugs, der passert til de feste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal��e tilstrækkelig robust til at bære emhaettens vægt.
Funktion
For at vælge emhaettens Funktioner, er det kun nødvendigt at strejfe styringerne:
a. Tast til ogning af udsugningshastigheden (styrke):
Udsugningshastighed (styrke) 1
Udsugningshastighed (styrke) 2
Udsugningshestighed (styrke) 3
Bemærk: Udsugningshastigheden (styrke) 3 er tidsindstillet after 5 sekunder ca., derefter vender emhaeten tilbagtil udsugningshastighed (styrke) 2.
b. Tast til nedsættelse af udsugningshestighed (styrke).
c. Tast ON/OFF emhætte
d. Tast ON/OFF belysning
e. Tast ON/OFF programmeret slukning:
Programmerei slukning af den aktive udsugningshasti-ghed (styrke) after 3 minutter ca.
a. Lyskontakt ON/OFF.
b. OFF-kontakt/hastighed 1
c. Valg af hastighed 2
d. Valg af hastighed 3
Modeller med kuglegreb
| 0 | OFF |
| 1 | Hastighed 1
Lys OFF |
| 2 | Hastighed 2
Lys OFF |
| 3 | Hastighed 3
Lys OFF |
| A | Lys ON |
| B | Hastighed 1
Lys ON |
| C | Hastighed 2
Lys ON |
| D | Hastighed 3
Lys ON |
Betjeningstasterne skal blot berøres let for at vælgemhættens Funktioner.
Tast til ON/OFF lys
Tast til valg af den intensive hastighed (udsugningseffekt) - varighed 5 minutter: emhæten indsteller davon styrke og ved slutningen af de 5 minfterkommen den tilbagetil den forrige indstilling.
Tast til valg af den hje hastighed (udsugningseffekt)
Tast til valg af middel-hastigheden
(udsugningseffekt) - när lampen blinker, er der behov for at vaske eller udskifte kulfilteret. Denne signalering er normalt afbrudt; for at aktivere signaleringen skal der trykkes på tast 0 i 3 sekunder for at afbryde det elektroniske system. Tryk derefter samtidigt på tasterne 1 og 2 i 3 sekunder; Forst blinker tast 1 alene, og derefter blinker begge taster 1 og 2 til angivelse af udfør aktivering. Gentag handlingen for at deaktivere signaleringen; Forst blinker tasterne 1 og 2 og derefter blinker tast 1 alene til angivelse af deaktivering.
Tast til valg af den lave hastighed (udsugningseffekt) - nár lampen blinker, er der behov for at vaske fertfilteret.
Tast for OFF motor (stand-by) - Afbrydelse af elektronikken - Reset af signaleringen for vask/udskifting af filtre. OFF MOTOR
Tryk kort for at slukke motoren. RESET FILTER-SIGNALERING
Tryk pa tasten after vedligeholdelse af filtrene (mens emhaeten er taendt), indtil lydsignalet afgives. Den blinkende lysdiode 1 (fedtfilter) aller 2 (kulfilter) holder op med at blinke.
AFBRYDELSE AF ELEKTRONIKKEN
Tryk pa tasten i 3 sekunder; emhættens betjeningselektronik afbrydes. Denne Funktion kan vare nyttig under rengoring af emhætten. Tryk pa tasten for at tilslutte elektronikken ingen.
Hvis der opstar fejlfunktion, bør man - inden henvendelse til servicetjenesten - afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten ingen. Hvis fejlfunktionen fortsetter, bedes man kontakte servicetjenesten.
Vedligeholdelse
Rengoring
Ved rengoring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengoringsmidler i flydende form. ANVEND IKKE VærKTØJ ELLER ANDET UDSTYR TIL RENGORING. Undgå brug afprodukter indeholdende slibemidler BENYT ALDRIG SPRIT!
Fedtfilter
Fig. 11
Tilbageholder de fedtparticler, der dannes under tilberedning af mad.
Fedtfilteret skal rengøres en gang om maneden med milde rengøringsmidler; filteret kan øgså vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.
Trak i fjederhandtaget for at afmontere fedtfilteret.
Kulfilter (kun den filtrerende udgave)
Fig. 12
Filteret opfanger lugt fra madlavning.
Kulfilteret skal udskiftes haver 4. Maned, his emhaeten icke benytttes intensivt, ell erfere.
Kulfilteret kan IKKE vaskes aller genanvendes.
Rundt kulfilter
Læg et filter til dækning i haver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.
Ved afmontering skal man dreje mod uret.
Udskifting af lyspaererne
Fig. 10
Afbryd apparatet fra el-nettet.
Pas p! Sorg for at paererne er kolde f#r de berores.
Udskift den beskadigede paere med en paere af samme type i overensstemmelse med specifikationerne pa etiketten aller oplysningerne ved sider an paeren pa emhaften.
- Træk skærmen ud ved at lirke med en[lille skruetrækker eller lignende.
- Udskift den beskadigede paere med en lysdiode ell er med en halogen paere med samme karakteristikker, afhengigt af specifikationerne der star pa skiltet ell i nærheden af paeren.
Lysdiode:Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
Halogen pære: 12V - 20W maks. - G4 (pas på, ikke at berøre med bare hænder).
3. Luk skaermen (snap-las)
Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, for der rettes henvendelse til et servicecenter.
