G1300P - Generátor HUSQVARNA - Ingyenes használati útmutató

Termék típusa	Hordozható áramfejlesztő
Márka	Husqvarna
Modell	G1300P
Névleges teljesítmény	1000 W
Maximális teljesítmény	1200 W
Névleges feszültség	110/220 V (piactól függően)
Névleges frekvencia	60 Hz
Fázis	Egyfázisú
Motor - Lökettérfogat	98,5 cm³
Üzemanyag típusa	Ólommentes benzin (max 10% etanol)
Üzemanyagtartály kapacitása	Nincs megadva (töltse a jelzésig)
Motorolaj kapacitás	0,45 L
Elektródák távolsága (gyertya)	0,76 mm
Nettó tömeg	28,0 kg
Bruttó tömeg	29,2 kg
Csomag méretei (H x Sz x M)	500 x 375 x 435 mm
Mért/garantált hangteljesítményszint	95 dB(A) / 95 dB(A)
Indítás	Kézi (indítókötelet)
Hálózati csatlakozók	230 V 32 A csatlakozó (EU) vagy 120/240 V csatlakozók (USA)
Biztonsági berendezések	AC megszakítók, kapcsoló, földelő csatlakozó, túlterhelés elleni védelem
Felhasználási cél	Hordozható elektromos áramellátás kültéren

Gyakran ismételt kérdések - G1300P HUSQVARNA

Hogyan indítsam el a G1300P áramfejlesztőt?

Győződjön meg róla, hogy minden elektromos vevőkészülék ki van húzva. Nyissa ki az üzemanyagcsapot, állítsa a kapcsolót ON állásba, a szívatót pedig OFF (leállás) állásba. Lassan húzza meg az indítófogantyút, amíg ellenállást nem érez, majd gyorsan és erősen húzza meg, amíg a motor be nem indul. Meleg motor esetén állítsa a szívatót ON állásba.

Milyen üzemanyagot használjak és hogyan töltsem fel a tartályt?

Használjon ólommentes benzint, legfeljebb 10% etanol tartalommal (ne használjon E85-öt). Ne keverjen olajat. Állítsa le a motort és hagyja lehűlni. Töltse a jelzésig, ne töltse túl, és tisztítsa fel a kiömlött anyagot.

Hogyan kerüljem el az áramfejlesztő túlterhelését?

Adja össze az egyidejűleg csatlakoztatott készülékek teljes teljesítményét (W). A teljes teljesítmény nem haladhatja meg a névleges kapacitást (1000 W a G1300P esetében). Először a nagyobb indulási teljesítményű készülékeket csatlakoztassa.

Mi az áramfejlesztő leállítási eljárása?

Először állítsa le és húzza ki az összes elektromos vevőkészüléket. Hagyja a motort terhelés nélkül járni 30 másodpercig, majd állítsa a kapcsolót OFF (leállás) állásba. Ezután zárja el az üzemanyagcsapot.

Milyen gyakran kell lecserélnem a motorolajat?

Cserélje le a motorolajat 50 üzemóránként vagy 3 havonta, vagy gyakrabban, ha poros körülmények között dolgozik. A leeresztést meleg (de nem forró) motornál végezze a könnyebb lefolyás érdekében.

Hogyan tisztítsam meg a légszűrőt?

Távolítsa el a gombot és a légszűrő fedelét. Vegye ki a szűrőt, és tisztítsa meg forró vízzel. Hagyja teljesen megszáradni, mielőtt visszahelyezi. Cserélje ki, ha sérült. Soha ne használjon benzint vagy gyúlékony oldószereket.

Melyek a legfontosabb biztonsági óvintézkedések?

Soha ne használja az áramfejlesztőt beltéren vagy rosszul szellőző helyen: ez szén-monoxid-mérgezést okozhat. Ne használja esőben. Tartsa a közelben a tűzoltó készüléket. Tartsa távol a kezét és a ruházatát a mozgó alkatrészektől.

Hogyan tároljam az áramfejlesztőt hosszú időre?

Adjon hozzá üzemanyag-stabilizátort, járassa 10-15 percig, majd ürítse ki a tartályt. Hagyja a motort járni, amíg az üzemanyag el nem fogy. Cserélje le az olajat, vegye ki a gyertyát, öntsön 15 ml olajat a hengerbe, majd húzza meg az indítót 5-ször. Tegye vissza a gyertyát, és tárolja a terméket tiszta, száraz helyen.

Mit tegyek, ha a megszakító kioldott?

Állítsa le a terméket és húzza ki az összes készüléket. Állítsa vissza a megszakítót ON (be) állásba. Indítsa újra az áramfejlesztőt, és csatlakoztassa egyenként a készülékeket, ellenőrizve a terhelést.

Hogyan cseréljem ki a gyertyát?

Évente egyszer cserélje ki a gyertyát. Állítsa le a motort, vegye le a sapkát, tisztítsa meg a területet, és vegye ki a régi gyertyát. Állítsa be az elektródák távolságát 0,76 mm-re. Helyezze be az új gyertyát, és húzza meg 15 lb·pi (20,3 N·m) nyomatékkal. Tegye vissza a sapkát.

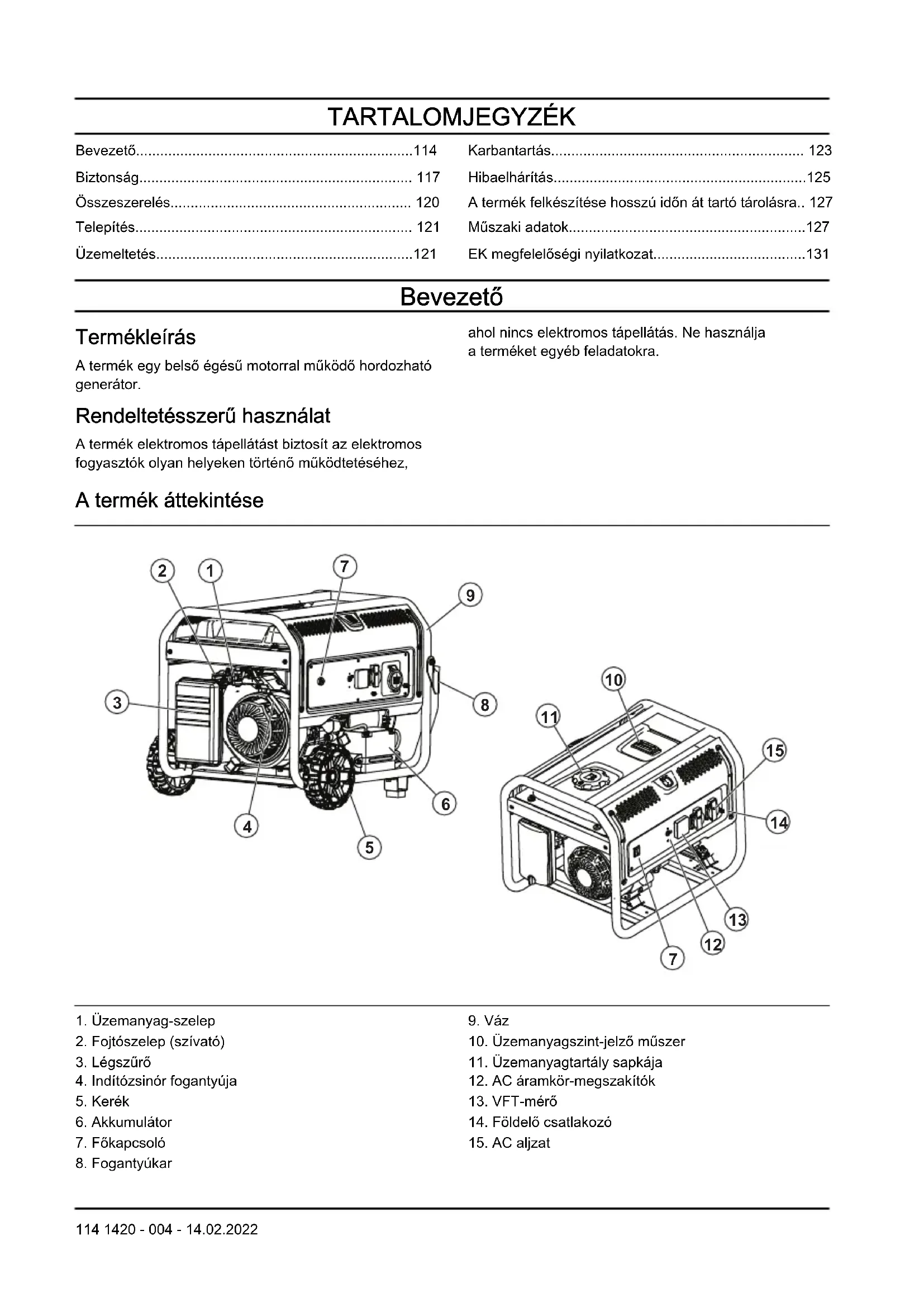

HASZNÁLATI ÚTMUTATÓ G1300P HUSQVARNA

HU Használati utasítás 114-131

Bevezető....114
Biztonság.... 117
Összeszerelés.... 120
Telepítés.... 121
Üzemeltetés....121

Karbantartás.... 123
Hibaelhárítás....125
A termék felkészítése hosszú időn át tartó tárolásra.. 127
Müszaki adatok....127
EK megfelelőségi nyilatkozat....131

Bevezető

Termékleírás

A termék egy belső égésű motorral működő hordozható generátor.

Rendeltetésszerű használat

A termék elektromos tápellátást biztosít az elektromos fogyasztók olyan helyeken történő működtetéséhez,

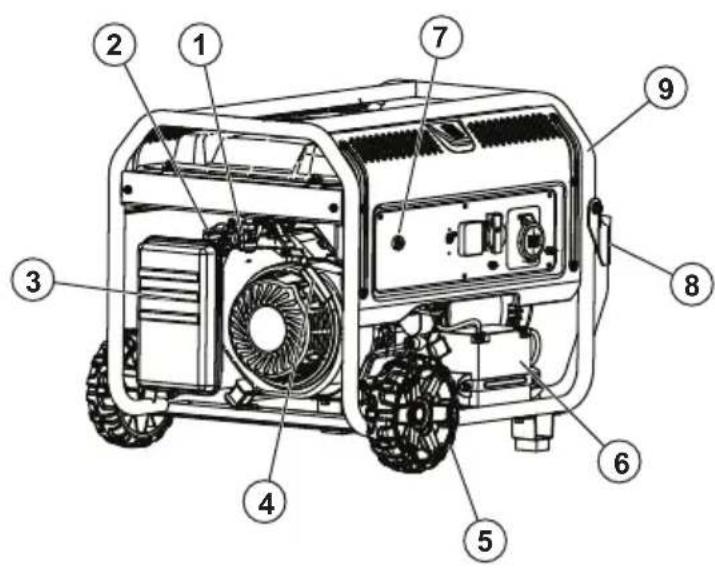

A termék áttekintése

ahol nincs elektromos tápellátás. Ne használja a terméket egyéb feladatokra.

1. Üzemanyag-szelep
2. Fojtószelep (szívató)
3. Légszűrő
4. Indítózsinór fogantyúja
5. Kerék
6. Akkumulátor
7. Főkapcsoló

8. Fogantyúkar

9. Váz

10. Üzemanyagszint-jelző műszer
11. Üzemanyagtartály sapkája
12. AC áramkör-megszakítók
13. VFT-mérő
14. Földelő csatlakozó
15. AC aljzat

12 V DC csatlakozó

A 12 V DC csatlakozó 12 V DC egységek tápforrásaként szolgál.

DC12V/8.3A-

VFT-mérő

A VFT-mérő a termék feszültségét, frekvenciáját és teljes működési idejét mutatja.

V F T

AC aljzatok

A termék számos AC aljzattal rendelkezik, amelyek segítségével biztosítja a szerszámok és berendezések áramellátását. A különböző piaci területeken elérhető AC aljzatok eltérőek.

EU, egyfázisú, 50 Hz

A: Kétérintkezős, 230 V-os aljzat.

B: Háromérintkezős, 32 A-s, 230 V-os aljzat.

US, egyfázisú, 60 Hz

A: Háromérintkezős, duplex 120 V-os aljzat.

B: Négyérintkezős, gyűrűzáras, 30 A-s, 120/240 V-os aljzat.

C: Négyérintkezős, 50 A-s, 120/240 V-os aljzat.

AC128V AC28V / 340V A B C

US, háromfázisú, 60 Hz

A: Háromérintkezős, duplex 110 V-os aljzat.

B: Ötérintkezős, háromfázisú, 127/220 V-os aljzat.

CN, egyfázisú, 50 Hz

A: Háromérintkezős, gyűrűzáras, 230 V-os aljzat.

A termék szimbólumai

FIGYELMEZTETÉS! Körültekintően járjon el, és megfelelően használja a terméket. A gép a kezelő és mások súlyos sérülését és halálát okozhatja.

Alaposan olvassa el a kezelői kézikönyvet, és a termék használatba vétele előtt győződjön meg róla, hogy megértette a benne foglaltakat.

Tüz- és robbanásveszély.

Fennáll a szénmonoxid-mégezés kockázata. Ne használja a terméket olyan területen, ahol nem megfelelő a légáramlás.

Elektromos áramütés veszélye.

Fennáll az égési sérülés veszélye!

Töltse fel olajjal.

Töltse fel üzemanyaggal.

Nyissa ki az üzemanyagszelepet.

Állítsa a fökapcsolót BE állásba.

Állítsa a szívatót Kl állásba.

Állítsa a szívatót BE állásba.

Húzza meg az indítókötél fogantyúját.

Csatlakoztassa az elektromos fogyasztókat.

Válassza le az elektromos fogyasztókat.

Zárja el az üzemanyagszelepet.

A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók.

A terméket ne használja beltéren.

A terméket kültéren használja. Tartsa távol a terméket az ablakoktól, ajtóktól és szellőzőnyilásoktól.

Állítsa a szívatót BE állásba, és várjon 50 másodpercet.

Állítsa a szívatót KI állásba, és várjon 50 másodpercet.

Várjon 30 másodpercet, majd állítsa a főkapcsolót KI állásba.

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS: Akkor

használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el és értelmezze az alábbi figyelmeztetéseket.

• Használat előtt olvassa el és értelmezze a termék felhasználói kézikönyvét és a terméken található biztonsági címkéket. A saját és mások biztonsága az Ön felelősége.
• Tartsa be a felhasználói kézikönyvben olvasható utasításokat.
• A kézikönyv nem tartalmaz figyelmeztetést a termék használata és karbantartása során esetlegesen

előforduló összes szituációval kapcsolatban. Mindig megfontoltan és előrelátóan cselekedjen.

Üzemanyaggal kapcsolatos biztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el és értelmezze az alábbi figyelmeztetéseket.

• A benzin rendkívül gyúlékony, a benzingőz pedig robbanékony. A benzin kezelése során ügyeljen arra, hogy a közelben senki ne dohányozzon, és ne használjon nyílt lángot, szikrát vagy hőt.
• Soha ne töltsön be üzemanyagot, amíg a termék jár vagy forró. Az üzemanyag betöltése előtt várja meg, amíg a motor teljesen lehül.
• Soha ne töltse be az üzemanyagot beltérben.
• Tartsa be a benzin tárolására és kezelésére vonatkozó összes törvényt.
• Ne töltse túl az üzemanyagtartályt. Mindig hagyjon helyet az üzemanyag tágulására. Az üzemanyagtartály túltöltése esetén az üzemanyag kifolyhat a forró motorra, és tüzet vagy robbanást okozhat.
• Soha ne tárolja a terméket üzemanyaggal feltöltött üzemanyagtartállyal olyan helyen, ahol a benzingőz nyílt lángot, szikrát vagy örlángot érhet el (például kemencén, vízmelegítőn vagy ruhaszárítón). Ez tüzet vagy robbanást okozhat. Tárolás előtt várja meg, amíg a termék teljesen lehül.

• Azonnal törölje fel az esetlegesen kiömlött üzemanyagot vagy olajat. Ügyeljen arra, hogy ne maradjon éghető anyag a terméken vagy annak közelében. A termék környezetét tartsa tisztán és hulladéktól mentesen. A termék megfelelő szellőzése érdekében minden oldalon tartson kb. másfél méter távolságot.

• Ne működtesse a terméket, ha egy hozzá csatlakoztatott elektromos készülék túlmelegszik, ha a készülék elektromos teljesítménye elvész, vagy ha a készülék működése közben lángot vagy füstöt észlel.

• Mindig tartson tűzoltó készüléket a termék közelében.
• Ügyeljen rá, hogy ne kerüljön üzemanyag a forró motorra.
• Ne dohányozzon és ne gyújtson meg cigarettát a termék vagy az üzemanyag közelében.
• Az üzemanyagot kültéren, nyílt lángtól távol, jóváhagyott edénybe engedje le. Ellenőrizze, hogy a motor hideg-e.

A kipufogó biztonságossága

FIGYELMEZTETÉS: A termék használata előtt olvassa el és értelmezze az alábbi figyelmeztetéseket.

• Soha ne használja a terméket zárt helyen vagy beltéren! Soha ne használja a terméket az otthonában, járműben vagy részben zárt helyen, például garázsban, még akkor sem, ha az ajtók és ablakok nyitva vannak! A terméket csak kültéren, nyitott ablakoktól, ajtóktól és szellőzőktől távol, valamint olyan területen használja, ahol nem gyűlhet össze halálos mennyiségű kipufogógáz.
• A motorból származó kipufogógáz szén-monoxidot tartalmaz, amely színtelen és szagtalan. Ez a mérgező gáz elegendő koncentrációban történő belélegzés esetén eszméletvesztést vagy akár halált is okozhat.
• A termék megfelelő működésének szempontjából kritikus fontosságú a hűtő- és szellőztető levegő megfelelő, akadálymentes áramlása. Ne változtassa meg a berendezés felépítését, és a szellőztetési előírások akár részleges blokkolását se engedélyezze, mivel ez súlyosan befolyásolhatja a termék biztonságos működését. A terméket csak kültéren szabad használni.
• Beltéren mindig használjon a gyártó utasításai szerint felszerelt, akkumulátorral működő szénmonoxid-riasztót.
• Ha a termék használata után hányingere van, szédül vagy gyengének érzi magát, azonnal menjen friss levegőre. Forduljon orvoshoz, mivel előfordulhat, hogy szén-monoxid-mérgezést kapott.

Elektromos biztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el és értelmezze az alábbi figyelmeztetéseket.

- A termék működés közben veszélyesen magas feszültséget állít elő. Amíg a termék jár, kerülje a csupasz vezetékekkel, csatlakozókkal, csatlakozásokkal stb. való érintkezést, még

a termékhez csatlakoztatott berendezéseken is. A termék használata előtt győződjön meg arról, hogy minden megfelelő burkolat, védőelem és védőkorlát a helyén van-e.

- Soha ne nyúljon elektromos vezetékhez vagy eszközhöz, ha vízben áll, mezítláb van, illetve ha nedves a keze vagy a lába. Ez veszélyes áramütést okozhat.

- Egyes országokban előírás, hogy a váz és a termék külső, elektromos vezető alkatrészei megfelelően csatlakozzanak egy jóváhagyott földeléshez. Egyes országokban előírás lehet a termék megfelelő földelése is. Az adott területen érvényes földelési követelményekkel kapcsolatban forduljon egy helyi villanyszerelőhöz.

- Használjon hibaáram-védőkapcsolót (GFCI) a nedves vagy erősen vezető területeken (például fém padlózat vagy acélmunka).

- Ne használjon kopott, csupasz, roncsolódott vagy egyéb módon sérült elektromos kábelkészletet a termékkel.

- Áramütés okozta baleset esetén azonnal állítsa le az elektromos tápellátást. Ha ez nem lehetséges, próbálja meg megszabadítani az áldozatot a feszültség alatt álló vezetőtől. Kerülje az áldozattal való közvetlen érintkezést. Használjon nem vezető eszközt, például kötelet vagy deszkát, hogy az áldozatot megszabadítsa a feszültség alatt álló vezetőtől. Ha az áldozat eszméletlen, alkalmazzon elsősegélyt, és azonnal kérjen orvosi segítséget.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el és értelmezze az alábbi figyelmeztetéseket.

- A terméket csak sík felületen működtesse, és ne tegye ki túlzott nedvességnek, szennyeződésnek, pornak vagy maró hatású göznek.

- A kezét, lábát, ruházatát stb. tartsa távol a hajtószíjaktól, ventilátoroktól és egyéb mozgó alkatrészektől. Soha ne távolítsa el a ventilátor védőelemét vagy védőlapját, amíg az egység működik.

- A generátor bizonyos részei működés közben rendkívül felforrósodnak. A súlyos égési sérülések elkerülése érdekében a lehülésig ne helyezzen semmit a generátor közelébe.

- Esőben ne működtesse a terméket.

- Ne változtassa meg a termék felépítését, és ne módosítsa a kezelőszerveket, mert az nem biztonságos működési állapotot eredményezhet.

- Soha ne indítsa el vagy állítsa le a terméket, ha az elektromos fogyasztók aljzatokhoz vannak csatlakoztatva, és ha a csatlakoztatott eszközök be vannak kapcsolva. Az elektromos fogyasztók

csatlakoztatása előtt indítsa be a motort, és hagyja stabilizálódni. A generátor leállítása előtt válasszon le minden elektromos fogyasztót.

• Ne helyezzen tárgyakat a termék hütönyílásaiba, még akkor sem, ha a motor nem jár.
• A berendezésen végzett munkálatok során mindig legyen elővigyázatos. Soha ne végezzen munkát a berendezésen, ha fizikailag vagy mentálisan kimerült.
• Soha ne használja a terméket vagy annak bármely részét fellépőként. A termékre lépve az alkatrészeket terhelés érheti és eltörhetnek, ez pedig a szivárgó kipufogógázok, az üzemanyag-szivárgás, az olajszivárgás stb. miatt veszélyes működési körülményeket eredményezhet.
• Használat előtt győződjön meg róla, hogy minden kezelőszervet és beállítást ismer.
• Ne terhelje túl a terméket. Ne terhelje túl az egyes panelaljzatokat. Ezeket a kimeneteket áramkör-megszakítók védik a túlterhelés ellen. Ha valamelyik áramkör-megszakító áramerőssége meghaladja a névleges értéket, akkor a megszakító kiold, és az adott aljzathoz tartozó elektromos teljesítmény elvész.
• Soha ne indítsa be és ne állítsa le a motort, ha elektromos készülékek vannak az aljzatokhoz csatlakoztatva, és a készülékek be vannak kapcsolva.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.
• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szervizműhellyel.

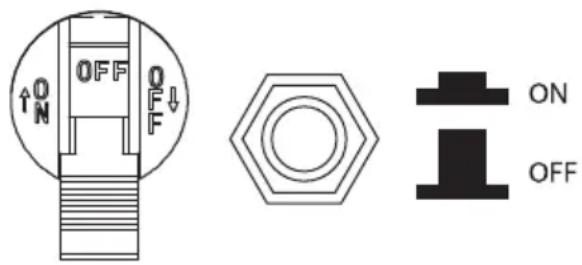

Főkapcsoló

A motor elindításához és leállításához nyomja meg a főkapcsolót.

I O

Az áramkör-megszakítók megakadályozzák a termék túlterhelését. Az áramkör-megszakító névleges értékére vonatkozó információk az áramkör-megszakító közelében láthatók.

ON OFF OFF ON OFF

Földelő csatlakozó

A földelő csatlakozó biztosítja a termék megfelelő földelését. Minden egyes művelet előtt földelő vezetéket kell csatlakoztatni a földelő csatlakozóhoz.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt olvassa el és értelmezze az alábbi figyelmeztetéseket.

• Biztonsági okokból a gyártó azt javasolja, hogy a berendezés karbantartását hivatalos márkakereskedő végezze. Rendszeresen ellenőrizze a generátort, és forduljon a legközelebbi hivatalos márkakereskedőhöz a javításra vagy cserére szoruló alkatrészek tekintetében.
• A termék szikrafogóval ellátott hangfogóval rendelkezik. A megfelelő működés érdekében a szikrafogó a tulajdonos/kezelő általi rendszeres karbantartást igényel.

• A kipufogórendszert megfelelően karban kell tartani. Ne tegyen semmi olyasmit, aminek következtében a kipufogórendszer veszélyessé válhat, illetve ami által nem felel meg a helyi szabályzatoknak és/vagy szabványoknak.

• Mielött karbantartást végezne a terméken, a véletlen beindítás elkerülése érdekében válassza le a motorindító akkumulátort (ha van). Először a negatív, NEG vagy (-) jellel jelölt akkumulátorsaruról válassza le a kábelt. Ezt a kábelt csatlakoztassa vissza utoljára.

• Ha a motort az ajánlott olajjal való megfelelő szervizelés előtt próbálja begyújtani vagy beindítani, az a motor meghibásodását okozhatja.

• A terméken végzett munka során mindig válassza le a gyertyapipát a gyújtógyertyáról, és tartsa távol a gyertyapipát a gyújtógyertyától.

• A forró olaj égési sérüléseket okozhat. Az üzemanyag leengedése előtt hagyja lehűlni a motort. A börét ne tegye ki hosszabb ideig vagy ismételten a használt olajnak. Az olajjal érintkezett börfelületet alaposan mossa le szappannal.

• A jótállás nem vonatkozik a kezelő hanyagságából vagy a termék nem rendeltetésszerű használatából eredő hibákra. A teljes értékű jótállás érdekében a kezelőnek a jelen kezelői kézikönyv utasításai szerint kell karbantartania a terméket.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket.

A tartozékkészlet összeszerelése (G5500P, G8500P)

1. Ismerje meg a tartozékkészlet részeit.

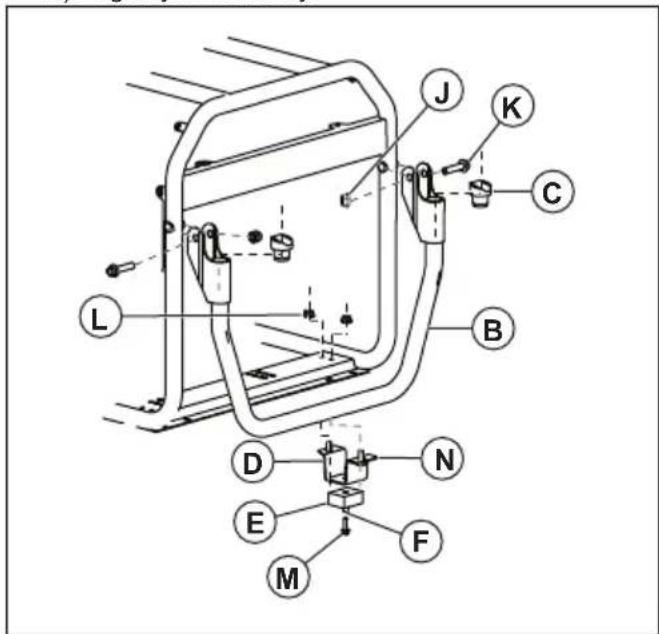

1. Szerelje össze a tartozékkészletet. Lásd az illusztrációkat.

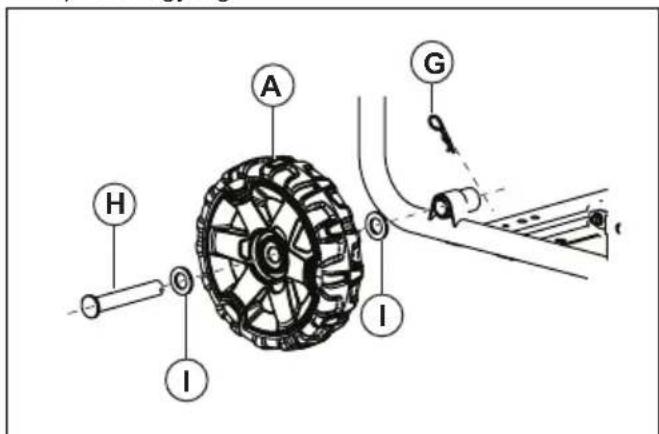

a) Kerékegység:

b) Fogantyúszerelvény:

FIGYELMEZTETÉS: Olvassa el és értelmezze a biztonságról szóló fejezetet, mielőtt üzembe helyezné a terméket.

A termék földelése

FIGYELMEZTETÉS: A termék földeléséről olyan személynek kell gondoskodnia, aki megfelelő tapasztalattal és ismeretekkel rendelkezik az elektromosság területén. Bizonyos területeken a telepítést szakképzett villanyszerelőnek kell végeznie. Tartsa be a helyi előírásokat.

1. Helyezzen be egy földelőrudat legalább 60 cm-rel a talajba.

FIGYELMEZTETÉS: Sárgarézből vagy rézből készült földelőrudat használjon.

1. Csatlakoztasson egy, a vezérlőpanelen lévő földelő csatlakozótól vezető 2,5 mm ^2 -es földelő vezetéket a földelőrúdhoz.

Megjegyzés: A földelő vezeték és a földelőrúd nincs a termékhez mellékelve.

A termék csatlakoztatása egy épület elektromos rendszeréhez

FIGYELMEZTETÉS: A termék földeléséről olyan személynek kell gondoskodnia, aki megfelelő tapasztalattal és ismeretekkel rendelkezik az elektromosság területén. Bizonyos területeken a telepítést szakképzett villanyszerelőnek kell végeznie. Tartsa be a helyi előírásokat.

• A terméket egy megszakítás nélküli manuális átkapcsoló segítségével csatlakoztathatja az elektromos rendszerhez.
• Ügyeljen arra, hogy az eljárást az alkalmazandó nemzeti és helyi előírásoknak megfelelően végezze.

Üzemeltetés

Bevezető

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

Tankolás

Használjon ólommentes benzint. Ne használjon olyan benzint, amely több mint 10% etanolt tartalmaz, és ne használjon E85 benzint.

VIGYÁZAT: A benzint ne keverje olajjal.

1. Állítsa le a motort, és várja meg, amíg a termék lehül. Lásd: A termék leállítása 122. oldalon.
2. Ellenőrizze, hogy a termék vízszintes és megfelelő szellőzésű felületen van-e elhelyezve.

3. Vegye le az üzemanyagtartály sapkáját.

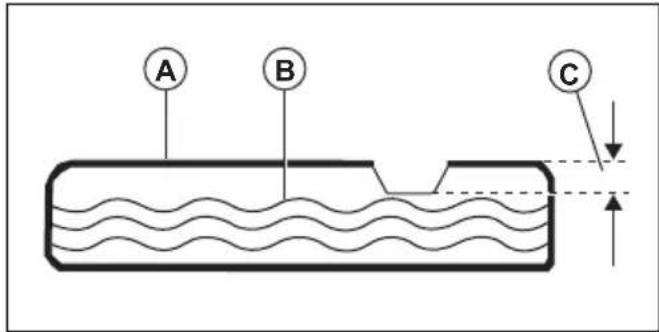

4. Óvatosan töltse fel az üzemanyagtartályt (A). Töltsön be üzemanyagot (B) a jelzésig (C).

A B C

1. Tisztítsa le a termékről a kiömlött üzemanyagot.

VIGYÁZAT: A kiömlött üzemanyag tüzveszélyes, és károsíthatja a környezetet.

A termék elindítása

1. Válassza le az összes elektromos fogyasztót a vezérlőpanelen lévő aljzatokról.
2. Ellenőrizze, hogy a termék vízszintesen felületen van-e elhelyezve.

3. Nyissa ki az üzemanyagszelepet.

4. Állítsa a főkapcsolót (A) BE állásba.

1. Állítsa a szívatót KI állásba.
2. Húzza ki lassan az indítózsinórt, amíg ellenállást nem érez.
3. Húzza meg gyorsan és erősen az indítókötél fogantyúját, amíg a motor be nem indul.
4. Az elektromos indításhoz hajtsa végre a következő lépéseket.

a) Nyomja be és tartsa meg az indítókulcsot INDÍTÁS állásban.

b) Amikor a motor beindul, állítsa az indítókulcsot BE állásba.

1. Állítsa a szívatót ½ állásba.
2. Ha a motor egyenletesen jár, állítsa a szívatót BE állásba.

Megjegyzés: A(z) G1300P esetében a szivató BE és KI állásának helyzete fel van cserélve.

Az elektromos fogyasztók csatlakoztatása

FIGYELMEZTETÉS: Ne csatlakoztasson 240 (230) V-os fogyasztót

a 120 (110) V-os aljzatokhoz. Ne csatlakoztasson háromfázisú elektromos fogyasztókat egyfázisú termékhez. Ne csatlakoztasson 50 Hz-es elektromos fogyasztókat 60 Hz-es termékhez.

1. Indítsa be a motort, és néhány percig hagyja melegedni. Lásd: A termék elindítása121. oldalon.
2. Csatlakoztassa és indítsa el az elektromos fogyasztókat.
3. Győződjön meg arról, hogy a termék nincs-e túlterhelve. Lásd: A termék túlterhelésének megelőzése122. oldalon.

A termék túlterhelésének megelőzése

A termék túlterhelése a termék és a csatlakoztatott elektromos készülékek károsodását okozhatja. A termék túlterhelésének megelőzése érdekében kövesse az alábbi lépéseket.

- Adja össze az egyszerre csatlakoztatni kívánt összes elektromos készülék összteljesítményét (W).

VIGYÁZAT: A teljesítmény összértéke nem lehet nagyobb, mint a termék teljesítménykapacitása.

• A lámpák névleges teljesítményértéke izzókból is felhasználható. A szerszámok, berendezések és motorok névleges teljesítményértéke a készüléken elhelyezett matricán található.
• Ha a terméken, szerszámon vagy berendezésen nincs megadva teljesítményérték, szorozza meg a feszültségértéket a névleges áramerősség-értékkel.
• Először mindig a legnagyobb indítási teljesítménnyel rendelkező elektromos készülékeket csatlakoztassa a készülékhez. Ezután adja hozzá az összes többi csatlakoztatott elektromos fogyasztó teljesítményértékét.

A termék leállítása

1. Állítsa le és válassza le az összes elektromos fogyasztót a vezérlöpanelen lévő aljzatokról.

FIGYELMEZTETÉS: Ne állítsa le a motort, ha az elektromos fogyasztók be vannak kapcsolva, és csatlakoztatva vannak a termékhez.

1. Hagyja 30 másodpercen keresztül terhelés nélkül működni a motort.
2. Állítsa a fökapcsolót KI állásba.
3. Zárja el az üzemanyagszelepet.

Karbantartás

Bevezető

FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet.

Karbantartási terv

* Poros környezetben történő használat esetén tisztítsa gyakrabban a terméket.
** A karbantartási munkákat csak hivatalos szervizmühely végezheti el.

Karbantartás	Napi karban-tartás haszná-lat előtt	Karbantartási intervallumok üzemórákban
		20 üze-mórán-ként vagy havonta	50 üze-mórán-ként vagy 3 havonta	100 üzemó-ránként vagy 6 havonta	300 üzemó-ránként vagy évente	2 éven-te
Tisztítsa meg a terméket. X
Ellenőrizze a motorolajszintet. X
Ellenőrizze a légszűrőt. X
Tisztítsa meg a levegőszűrőt. X
Ellenőrizze a lerakódások összegyűjtésére szolgáló edényt.	X
Cseréljen motorolajat. X*
Tisztítsa meg vagy cserélje ki a levegőszűrőt. X*
Ellenőrizze és tisztítsa meg a gyújtógyertyát. X
Ellenőrizze a motor alapjárati fordulatszámát. Szük-ség esetén állítsa be az alapjárati fordulatszámot.					X**
Ellenőrizze a szelephézagot. Szükség esetén állít-sa be a szelephézagot.					X**
Tisztítsa meg az üzemanyagtartályt, az üzemanya-gszűrőt és a karburátort.					X**
Tisztítsa meg az égésteret. X**
Szükség esetén cserélje ki a benzinvezetékeket. X**

A termék tisztítása

VIGYÁZAT: A termék tisztításához ne használjon vizet. A víz kárt tehet a termékben.

• A termék külső felületét nedves ruhával tisztítsa meg.
• Egy puha kefével távolítsa el a szennyeződéseket és az olajat.
• Porszívóval távolítsa el a szennyeződéseket és a nemkívánatos anyagokat a termékről.

- Sűrített levegővel távolítsa el a szennyeződéseket a hűtőnyilásokból és a termék egyéb nyilásaiból.

VIGYÁZAT: A sűrített levegő nyomása nem haladhatja meg a 25 psi értéket.

A motorolajszint ellenőrzése

VIGYÁZAT: Alacsony motorolajszint esetén ne működtesse a terméket. Ez kárt tehet a motorban.

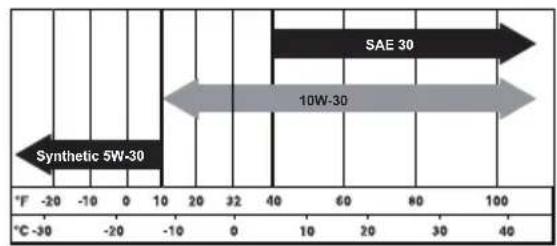

VIGYÁZAT: Az Amerikai Ásványolaj Intézet (API) által SJ osztályba vagy SL osztályba sorolt vagy jobb motorolajat használjon. Nem használjon semmilyen speciális olajadalékot. Válasszon olyan viszkozitási tartományt, amely megfelel a környezeti hőmérsékletnek. Lásd a lenti ábrát.

1. Állítsa le teljesen a terméket, és győződjön meg arról, hogy a termék vízszintes felületen van elhelyezve.
2. Tisztítsa meg az olajtartály körüli területet.
3. Távolítsa el az olajtartály sapkáját és a nívópálcát.
4. Törölje le a nívópálcáról az olajat.
5. Helyezze vissza teljes mértékben a nívópálcát az olajtartályba.
6. Vegye ki a nívópálcát.
7. Vizsgálja meg az olajszintet a nívópálcán.

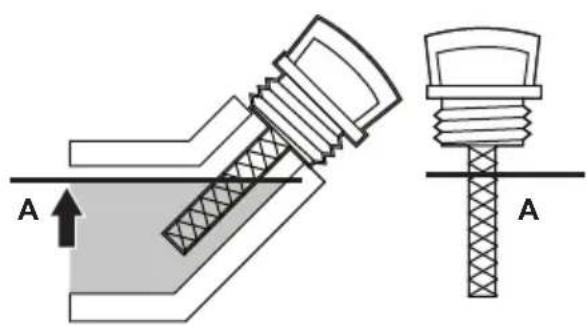

8. Ha a motorolaj szintje alacsony, töltse fel a motort motorolajjal, amíg az olaj szintje el nem éri a nívópálca jelzését (A). Az olajtartály ürtartalmával kapcsolatban lásd: Műszaki adatok127. oldalon.

A A

1. Ismét ellenőrizze a motorolajszintet.

2. Szerelje vissza az olajtartály sapkáját és a nívópálcát.

A motorolaj cseréje

Megjegyzés: A motorolaj leengedését meleg motorral végezze el. A meleg motorolaj leengedése gyorsabb.

FIGYELMEZTETÉS: A motorolaj nagyon felforrósodik, és égési sérülést okozhat. Várja meg, amíg lehül a motor, mielött leereszti az olajat.

1. Tisztítsa meg az olajleeresztő csavar (A) körüli területet.

1. Helyezzen egy megfelelő üzemanyagtároló edényt a leeresztőnyílás alá.
2. Távolítsa el az olajleeresztő csavart és az olajtartály sapkáját (B).
3. Engedje le a motorolajat a tartályba.
4. Helyezze fel, majd húzza meg az olajleeresztő csavart.
5. Töltse fel a motort olajjal. Lásd: A motorolajszint ellenőrzése123. oldalon.
6. Távolítsa el a kiömlött olajat.
7. A használt motorolajat adja le egy engedéllyel rendelkező ártalmatlanítási helyen.

A gyújtógyertya cseréje

Évente egyszer cserélje ki a gyújtógyertyát.

1. Állítsa le a motort.
2. Távolítsa el a gyertyapipát a gyújtógyertyáról.

3. Tisztítsa meg a gyújtógyertya körüli területet, és távolítsa el a gyújtógyertyát a hengerből.

4. Állítsa be a szikraközt. Lásd: Műszaki adatok127. oldalon.

1. Helyezzen be egy új gyújtógyertyát. Húzza meg 15 ft/lbs nyomatékkal.

A szikrafogó háló ellenőrzése

Évente egyszer, vagy szükség esetén gyakrabban ellenőrizze és tisztítsa meg a szikrafogó hálót.

FIGYELMEZTETÉS: Bizonyos területeken és körülmények között a tűzveszély elkerülése érdekében szikrafogó háló használata szükséges. Tartsa be a helyi előírásokat.

1. Távolítsa el a rögzítőt (A) és a szikrafogó hálót (B) a hangfogóról (C).

1. Tisztítsa meg a szikrafogó hálót egy kereskedelmi forgalomban kapható oldószer segítségével.

2. Ellenőrizze a szikrafogó hálót, hogy nem kopott vagy sérült-e. Szükség esetén cserélje ki a szikrafogó hálót.

VIGYÁZAT: Soha ne használjon olyan terméket, amelyben a szikrafogó háló sérült.

A légszűrő ellenőrzése

1. Távolítsa el a gombot (A) és a légszűrő fedelét (B).

1. Távolítsa el a légszűrőt (C).
2. Tisztítsa meg a légszűröt és a légszűrő fedelét szappanos vízzel.
3. Várjon, amíg a légszűrő és a légszűrő fedele megszárad.
4. Helyezze fel a légszűrőt, a légszűrő fedelét és a gombot.

Hibaelhárítás

Hibakeresési séma

Probléma Ok Megoldás
A motor leáll, ha a terhelése túl nagy.	A levegőszűrő nem tiszta. Tisztítsa meg vagy cserélje ki a leve-gőszűrőt.
	A motor nem meleg. Használat előtt hagyja felmelegedni a motort.
A motor gyújtása kihagy. A gyújtógyertya kilazult. Ellenőrizze a kábelcsatlakozásokat.
A motor hirtelen leáll. Alacsony a motrolaj szintje. Töltse fel a motort olajjal.
A gyertyapipa nincs megfelelően fel-helyezve.		Helyezze fel a gyertyapipát.
Kopogás jelentkezik a motorban. Lejárt vagy gyenge minőségű benzin. Töltsön be üzemanyagot.
Visszagyújtás történik a motorban. Gyenge minőségű benzin. Töltsön be üzemanyagot.
A termék nem kap áramot.	A termék nincs csatlakoztatva az elektromos áramforráshoz.	Állítsa le a terméket, és válassza le. Csatlakoztassa a terméket, és indítsa be újra.
	Egy áramkör-megszakító kioldott.	Állítsa le a terméket, és válassza le. Indítsa újra az áramkör-megszakítót. Csatlakoztassa a terméket, és indítsa be újra.
	Az aljzat be van kapcsolva.	Állítsa le a terméket, és válassza le. Ellenőrizze az aljzatot. Ha az aljzat nem sérült, indítsa be és csatlakoz-tassa újra a terméket.
	Szervizelés szükséges.	Beszéljen egy hivatalos szakszerviz-zel.
A termék nem működik megfelelően.	Probléma egy elektromos készülékkel.	Válassza le az elektromos készüléket. Beszéljen egy hivatalos szakservizzel.
	Túl sok a terhelés a termékben. Csökkentse a termékhez csatlakoztatott elektromos eszközök számát.

VIGYÁZAT: Ha a probléma továbbra is fennáll, forduljon egy hivatalos szervizmühelyhez.

A termék felkészítése hosszú időn át tartó tárolásra

Ha a terméket 30 napnál hosszabb ideig fogja tárolni, hajtsa végre az alábbi lépéseket. A következő eljárás megakadályozza az üzemanyagrendszer esetleges problémáit.

1. Adjon üzemanyag-stabilizátort az üzemanyaghoz. Az üzemanyag-stabilizátornak meg kell egyeznie a gyártó által javasolt termékkel.
2. Működtesse a terméket 10-15 percig.
3. Hagyja lehülni a motort, és engedje le az üzemanyagtartályt.

VIGYÁZAT: Hosszú távú

tárolás esetén ne hagyjon üzemanyagot a termékben.

Gondoskodjon a szennyeződött benzin ártalmatlanításáról.

1. Indítsa be a motort, és járassa addig, amíg az összes üzemanyagot fel nem használta, és a termék le nem áll.

2. Várja meg, amíg lehül a motor, és cserélje ki a motorolajat.

3. Távolítsa el a gyertyapipát, és öntsön 15 ml motorolajat a hengerbe.

4. A védelem érdekében helyezzen egy ruhát a gyújtógyertya nyílására.
5. A motoralkatrészek kenéséhez húzza meg ötször az indítókötél fogantyúját.
6. Helyezze fel és húzza meg a gyújtógyertyát.

FIGYELMEZTETÉS: Ne

helyezze fel a gyertyapipát.

1. Tisztítsa meg a terméket.
2. A terméket tiszta és száraz helyen, beltéren helyezze el.
3. A védelem érdekében helyezzen védőburkolatot a termékre.

FIGYELMEZTETÉS: Ha

a termék meleg, ne helyezzen rá védőburkolatot.

Műszaki adatok

Műszaki adatok

	HusqvarnaG1300P	HusqvarnaG1300P	HusqvarnaG2500P	HusqvarnaG2500P	HusqvarnaG3200P
Lökettérfogat, cm3	98,5 98,5 196 196	212
Csúcsteljesít-mény, W^13	1000 1200 2200 2800 3000
Névleges teljesítmény, W	800 1000 2000 2500 2800
Feszültség, V 230	110/220 120/240 230 110/220 120/240		230
Névleges frekvencia, Hz	50 60 50 60 50
Fázis 1 1 1 1 1
Nettó tömeg, kg 28,0 28,0 43,0 43,0 49,0
Bruttó tömeg, kg 29,2 29,2 45,0 45,0 51,0
Csomagolási méret, mm	500X375X435 500X375X435 500X375X435 500X375X435 625X495X495
Olajtartály úrtartalma, l	0,45 0,45 0,6 0,6 0,6
Szikraköz, mm/hüvelyk	0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030
Típus Benzin Benzin Benzin Benzin
Mért hangteljesítményszint, dB (A)			95 95 96
Garantált hang-teljesítményszint,dB (A)			95 95 96

	Husqvarna G3200P	Husqvarna G5500P	Husqvarna G5500P	Husqvarna G8500P	Husqvarna G8500P
Lökettérfogat, cm3	212 389 389 458 4	58
Csúcsteljesít-mény, W^14	3200 5500 6000 8	000 8500
Névleges teljesít-mény, W	3000 5000 5500 7	500 8000
Feszültség, V 110/	220 120/240 230 1	0/220 120/240 230	110/220 120/240
Névleges frekvencia, Hz	60 50 60 50 60
Fázis 1 1 1 1 1
Nettó tömeg, kg 49	0 88,0 88,0 106,4	106,4
Bruttó tömeg, kg 5	1,0 91,0 91,0 109,5	109,5
Csomagolási mé-ret, mm	625X495X495 720	X560X585 720X560	X585 720X560X585	720X560X585
Olajtartály ürtar-talma, l	0,6 1,1 1,1 1,1 1,1
Szikraköz, mm/hüvelyk	0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030
Típus Benzin Benzin Benzin Benzin
Mért hangteljesít-ményszint, dB (A)	96
Garantált hang-teljesítményszint,dB (A)	96

Watt-teljesítményre vonatkozó útmutató

Megjegyzés: Az összes szám hozzávetőleges. A watt-teljesítménnyel kapcsolatos követelmények a készüléken lévő adatcímkén találhatók.

Készülék Működés közbeni watt-teljes	tmény További indítási watt-teljesítmény
Vészhelyzet
Hűtőszekrény/fagyasztó 700 1500
Rádió 100 0
Munka helye
Légkompresszor – 1⁄2 LE 1000 1000
Asztali fűrész – 10" 1700 1300
Szalagcsiszoló gép – 3" 1200 1200
Kézi fúró – 1⁄2" 600 600
Halogén munkalámpa 1000 0
Lengőfűrész	900 900
Szabadidő
AM/FM rádió	100 0
Elektromos grillsütő	1700 0
Felfújó pumpa, 50	100 -
CD-/DVD-lejátszó	100 0
Dobozos ventilátor – 20" 200 200
Kávéfőző	600 0
Háztartás
Készülék Működés közbeni watt-teljesítmény További indítási watt-teljesítmény
Számítógép monitorral 800 0
Elektromos ruhaszárító 5500 500
Elektromos hatótávolság 2100 0
Elektromos vízmelegítő 2000 0
Izzó – 100 W 100 0
Mikrohullámú sütő – 1000 W 1000 200
Zsompszivattyú – 12 LE 1000 1100
Televízió 400 0
Mosógép 1100 1100
Kútszivattyú – 12 LE 1000 1000
Pázsit és kert
Sövénynyíró 400 400
Nagynyomású mosóberendezés 1200	1200
Fünyíró	1200 1200
Szélező	1000 1000
Fűtés és hűtés
Központi légkondicionáló berendezés – 10000 BTU	1500 1500
Kemenceventilátor – 12 LE	900 1400
Helyiségfűtő berendezés	1800 0
Ablakba szerelt légkondicionáló be-rendezés – 10000 BTU	1200 600

EK-megfelelőségi nyilatkozat

Az alábbi gépekhez:

• Terméknév: Hordozható generátor
- Funkció: Kis teljesítményű áramfejlesztő készlet
• Típusszám: G 2500P, G 3200P
- Sorozatszám: 1945013770, 1945013793 és újabb verziók

ezúton megerősítjük, hogy teljesíti a következő irányelv minden vonatkozó rendelkezését:

• gépekről szóló irányelv (2006/42/EC),
• kisfeszültségű elektromos berendezésekre vonatkozó irányelv (2014/35/EU),
• A veszélyes anyagok korlátozásáról szóló (RoHS) irányelv (2011/65/EU)
• elektromágneses megfelelőséggel kapcsolatos irányely (2014/30/EU),
• kültéren használatos berendezésekre vonatkozó zajkibocsátási irányelv (2000/14/EC + 2005/88/EC)

és megfelel az alábbi harmonizált szabványok követelményeinek:

• EN ISO 8528-13:2016, EN 61000-6-1:2007; EN 55012:2007+A1

Megfelelőségértékelési eljárás: 2000/14/EK, módosította a 2005/88/EK- VI. melléklete

A zajjal kapcsolatos tanúsítást a TÜV Rheinland LGA Products GmbH (Tillystraße 2 - 90431 Nürnberg, Németország), a gépek bejelentett szervezete (0197 sz. bejelentés) végezte. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok 127. oldalon.

Huskvarna, 2020. 06. 10.

$$ \Delta \cdot 2 m $$

Claes Losdal, Fejlesztési Igazgató/Kertművelési termékek (a Husqvarna AB hivatalos képviselője és a műszaki dokumentációk felelőse).

Sommario
