NÁVOD K OBSLUZE G1300P HUSQVARNA

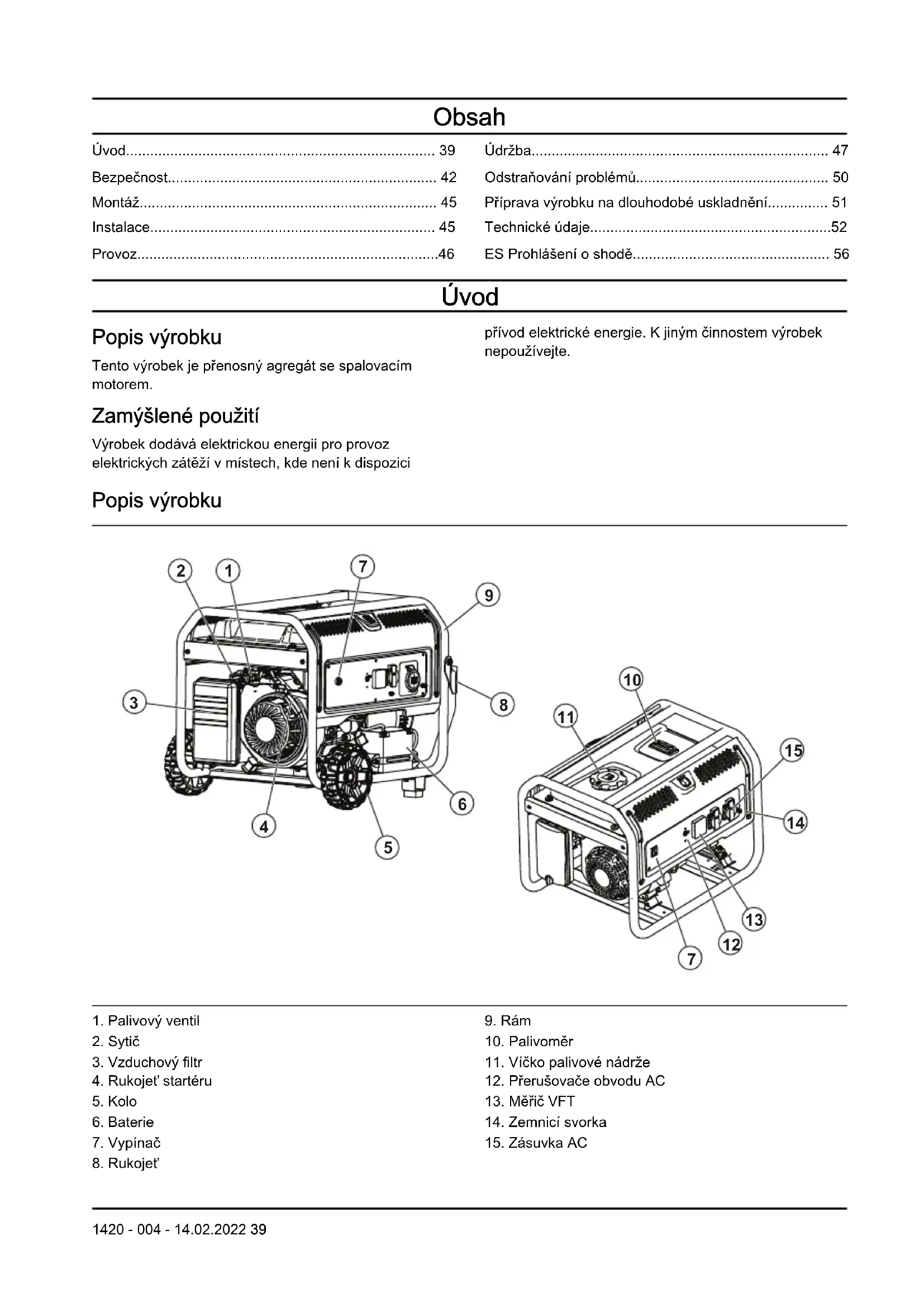

• 1420 - 004 - 14.02.2022Obsah Úvod p. 39
• Bezpečnost p. 42
• Montáž p. 45
• Instalace p. 45
• Provoz p. 46
• Údržba p. 47
• Odstraňování problémů p. 50
• Příprava výrobku na dlouhodobé uskladnění p. 51
• Technické údaje p. 52
• ES Prohlášení o shodě Úvod Popis výrobku Tento výrobek je přenosný agregát se spalovacím motorem. Zamýšlené použití Výrobek dodává elektrickou energii pro provoz elektrických zátěží v místech, kde není k dispozici přívod elektrické energie. K jiným činnostem výrobek nepoužívejte. Popis výrobku p. 56

11. Víčko palivové nádrže

12. Přerušovače obvodu AC

1420 - 004 - 14.02.2022 39Svorka 12 V DC Svorka 12 V DC je zdroj napájení pro jednotky napájené napětím 12 V DC. Měřič VFT Měřič VFT zobrazuje napětí, frekvenci a celkovou dobu provozu výrobku.

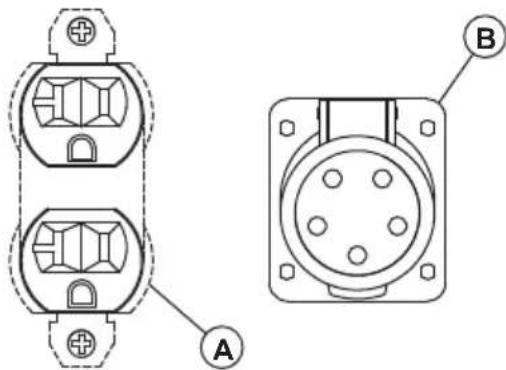

Zásuvky AC Výrobek má několik zásuvek AC, které dodávají energii přístrojům a zařízením. Zásuvky AC se v různých oblastech trhu liší. EU, 1 fáze, 50 Hz A: 2kolíková zásuvka, 230 V. B: 3kolíková zásuvka, 32 A 230 V. A B USA, 1 fáze, 60 Hz A: 3kolíková duplexní zásuvka, 120 V. B: 4kolíková zásuvka, 30 A 120/240 V, s mechanismem Twist Lock. C: 4kolíková zásuvka, 50 A 120/240 V A B C USA, 3 fáze, 60 Hz A: 3kolíková duplexní zásuvka, 110 V. B: 5kolíková zásuvka, 3 fáze, 127/220 V.

1420 - 004 - 14.02.2022Symboly na výrobku VAROVÁNÍ! Buďte opatrní a výrobek používejte správně. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění. Pozorně si přečtěte tento návod k používání a nepoužívejte stroj, pokud mu zcela nerozumíte. Nebezpečí požáru nebo výbuchu. Nebezpečí otravy oxidem uhelnatým. Neprovozujte výrobek v prostoru se špatným prouděním vzduchu. Nebezpečí úrazu elektrickým proudem. Nebezpečí popálení. Doplňte olej. Doplňte palivo. Otevřete ventil přívodu paliva. Nastavte vypínač do polohy zapnuto. Nastavte sytič do polohy vypnuto. Nastavte sytič do polohy zapnuto. Zatáhněte za rukojeť startovací šňůry. Připojte elektrické zátěže. Odpojte elektrické zátěže. Zavřete ventil přívodu paliva. Emise hluku do životního prostředí podle směrnice EU 2000/14/ES a podle nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulation 2017“. Údaje o emisích hluku naleznete na štítku stroje a v kapitole Technické údaje. Nepoužívejte výrobek ve vnitřních prostorech. Používejte výrobek venku. Používejte výrobek v bez- pečné vzdálenosti od oken, dveří a větracích ot- vorů. Nastavte sytič do polohy zapnuto a počkejte 50 se- kund. Nastavte sytič do polohy vypnuto a počkejte 50 se- kund. Počkejte 30 sekund a na- stavte vypínač do polohy vypnuto. 1420 - 004 - 14.02.2022 41Typový štítek

Prod. year 0000 Serial No. Product Article No. Model Weight Rated current Max Power COP Power Voltage Rated Frequency Power factor Performance class Quality class Protection class Low-power generating setHusqvarna ABSE-561 82 HuskvarnaSweden Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si musíte přečíst následující varování a porozumět jim.

• Před zahájením provozu si přečtěte návod k používání a bezpečnostní štítky na výrobku a ujistěte se, že jim rozumíte. Vaše bezpečnost a bezpečnost ostatních osob je vaší odpovědností.

• Řiďte se pokyny v návodu k používání.

• Není možné upozornit na každou situaci, která může nastat během provozu a údržby tohoto výrobku. Buďte stále opatrní a používejte zdravý rozum. Bezpečnost při manipulaci s palivem VÝSTRAHA: Před použitím výrobku si musíte přečíst následující varování a porozumět jim.

• Benzín je vysoce hořlavý a jeho výpary jsou výbušné. Při manipulaci s benzínem je zakázáno kouřit. S benzínem se nesmí manipulovat v blízkosti otevřeného ohně, jisker a zdrojů tepla.

• Nikdy nedoplňujte palivo, pokud je výrobek v provozu nebo horký. Před doplněním paliva nechte motor zcela vychladnout.

• Palivovou nádrž nikdy nedoplňujte v uzavřených prostorech.

• Dodržujte všechny zákony týkající se skladování benzínu a manipulace s benzínem.

• Nepřeplňujte palivovou nádrž. Vždy ponechte prostor pro rozpínání paliva. Po přeplnění nádrže může palivo přetéct na horký motor a způsobit požár nebo výbuch.

• Nikdy neskladujte výrobek s palivem v palivové nádrži, kde by se výpary benzínu mohly přiblížit k otevřenému ohni, jiskrám nebo zapalovacímu plaménku (například pece, ohřívače vody nebo sušičky). Může dojít k požáru nebo výbuchu. Před uložením nechte vždy výrobek zcela vychladnout.

• Ihned setřete veškeré rozlité palivo nebo olej. Zajistěte, aby na výrobku nebo v jeho blízkosti nebyly žádné hořlavé materiály. Udržujte oblast v okolí výrobku čistou. Na všech stranách udržujte volný prostor 1,5 m (5 stop), aby bylo zajištěno řádné větrání výrobku.

• Nepoužívejte výrobek, pokud se připojené elektrické zařízení přehřívá, pokud dojde ke ztrátě elektrického

1420 - 004 - 14.02.2022výstupu nebo pokud je při provozu výrobku pozorován oheň nebo kouř.

• Vždy mějte v blízkosti výrobku k dispozici hasicí přístroj.

• Zabraňte rozlití paliva na horký motor.

• V blízkosti výrobku nebo paliva nekuřte a nezapalujte cigarety.

• Palivo vypouštějte venku do kontejneru k tomuto účelu, a to v dostatečné vzdálenosti od otevřeného ohně. Zkontrolujte, zda je motor studený. Nebezpečné výfukové plyny VÝSTRAHA: Před použitím výrobku si musíte přečíst následující varování a porozumět jim.

• Nikdy nepoužívejte výrobek v uzavřeném nebo vnitřním prostoru! Výrobek nikdy nepoužívejte doma, ve vozidle nebo v částečně uzavřených prostorech, jako jsou garáže, a to ani v případě, že jsou otevřené dveře a okna! Výrobek používejte pouze venku, v oblasti, kde se nebudou hromadit smrtící výfukové plyny, a daleko od otevřených oken, dveří, větracích otvorů.

• Výfukové plyny motoru obsahují oxid uhelnatý, který není vidět a je bez zápachu. Tento jedovatý plyn může způsobit bezvědomí nebo dokonce smrt, pokud je vdechován v dostatečných koncentracích.

• Pro správnou funkci výrobku je rozhodující přiměřené a neomezené proudění chladicího a větracího vzduchu. Neměňte instalaci ani neumožněte částečné zablokování ventilačního systému, protože by to mohlo negativně ovlivnit bezpečný provoz výrobku. Výrobek je nutné používat venku.

• Ve vnitřním prostoru vždy používejte bateriový detektor oxidu uhelnatého instalovaný v souladu s pokyny výrobce.

• Pokud se při používání tohoto výrobku nebudete cítit dobře nebo pokud zaznamenáte nevolnost či slabost, okamžitě se přesuňte na čerstvý vzduch. Navštivte lékaře, protože by se mohlo jednat o otravu oxidem uhelnatým. Bezpečnost při používání el. energie VÝSTRAHA: Před použitím výrobku si musíte přečíst následující varování a porozumět jim.

• Výrobek během provozu generuje nebezpečně vysoké napětí. Zabraňte kontaktu s obnaženými vodiči, svorkami, připojeními atd., pokud je výrobek v provozu, a to i u zařízení připojeného k výrobku. Před uvedením výrobku do provozu se ujistěte, že jsou na svém místě všechny příslušné kryty, ochranné kryty a zábrany.

• Nikdy nemanipulujte s žádným elektrickým kabelem nebo zařízením, pokud stojíte ve vodě, naboso nebo pokud máte vlhké ruce nebo nohy. Může dojít k nebezpečnému úrazu elektrickým proudem.

• V některých zemích může být nutné, aby byly rám a vnější elektricky vodivé části výrobku řádně připojeny ke schválenému uzemnění. Některé země mohou také vyžadovat řádné uzemnění výrobku. Požadavky na uzemnění v dané oblasti konzultujte s místním elektrikářem.

• V jakékoli vlhké nebo vysoce vodivé oblasti (například na plechové střeše nebo při práci s ocelí) používejte proudový chránič (GFCI).

• S výrobkem nepoužívejte opotřebené, odhalené, roztřepené nebo jinak poškozené sady elektrických kabelů.

• V případě nehody způsobené elektrickým proudem okamžitě vypněte zdroj elektrické energie. Pokud to není možné, pokuste se oběť osvobodit od vodiče pod proudem. Vyhněte se přímému kontaktu s obětí. K osvobození oběti od vodiče pod proudem použijte nevodivé pomůcky, například lano nebo prkno. Pokud je oběť v bezvědomí, poskytněte první pomoc a okamžitě přivolejte lékařskou pomoc. Bezpečnostní pokyny pro provoz VÝSTRAHA: Před použitím výrobku si musíte přečíst následující varování a porozumět jim.

• Výrobek používejte pouze na rovném povrchu a v místech, kde nebude vystaven nadměrné vlhkosti, nečistotám, prachu nebo korozivním výparům.

• Udržujte ruce, nohy, oděv atd. v dostatečné vzdálenosti od hnacích řemenů, ventilátorů a dalších pohyblivých dílů. Nikdy neodstraňujte kryt ventilátoru, pokud je jednotka v provozu.

• Některé části generátoru se během provozu velmi zahřívají. Udržujte bezpečný odstup od generátoru, dokud nevychladne, aby nedošlo k vážným popáleninám.

• Nepoužívejte výrobek v dešti.

• Neupravujte konstrukci výrobku ani neměňte ovládací prvky. Mohlo by to způsobit nebezpečné provozní podmínky.

• Nikdy nespouštějte ani nezastavujte výrobek, pokud je k zásuvkám připojena elektrická zátěž a jsou zapnutá připojená zařízení. Nastartujte motor a před připojením elektrických zátěží jej nechte stabilizovat. Před vypnutím generátoru odpojte všechny elektrické zátěže.

• Nevkládejte předměty do chladicích otvorů výrobku, ani když motor neběží.

• Při práci na tomto zařízení buďte neustále v pohotovosti. Nikdy nepracujte na zařízení, pokud jste fyzicky nebo psychicky unavení. 1420 - 004 - 14.02.2022 43• Nikdy nepoužívejte výrobek ani žádnou z jeho částí jako stupátko. Stoupání na výrobek může způsobit namáhání, prasknutí nebo poškození dílů a může vést k nebezpečným provozním podmínkám v důsledku úniku výfukových plynů, úniku paliva, úniku oleje atd.

• Před uvedením do provozu se ujistěte, že máte znalosti o všech ovládacích prvcích a nastaveních.

• Produkt nepřetěžujte. Také nepřetěžujte zásuvky jednotlivých panelů. Tyto výstupy jsou chráněny před přetížením přerušovači obvodu. Dojde-li k překročení jmenovité hodnoty elektrického proudu některého přerušovače obvodu, tento přerušovač se rozpojí a dojde ke ztrátě elektrického výstupu této zásuvky.

• Nikdy nespouštějte ani nezastavujte motor, pokud jsou elektrická zařízení připojena do zásuvek a zařízení zapnuta. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis Husqvarna. Vypínač Ke spuštění a zastavení motoru použijte vypínač.

Přerušovače obvodu Přerušovače obvodu brání přetížení výrobku. Informace o jmenovité hodnotě přerušovače obvodu jsou uvedeny vedle přerušovače. Zemnicí svorka Zemnicí svorka zajišťuje správné uzemnění výrobku. Před každým zásahem je nutné připojit uzemňovací vodič k zemnicí svorce. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby výrobku si musíte přečíst následující varování a porozumět jim.

• Z bezpečnostních důvodů výrobce doporučuje, aby údržbu tohoto zařízení prováděl autorizovaný prodejce. Pravidelně kontrolujte generátor a požádejte nejbližšího autorizovaného prodejce o díly vyžadující opravu nebo výměnu.

• Tento výrobek je vybaven tlumičem výfuku s lapačem jisker. Vlastník/obsluha stroje musí lapač jisker udržovat v účinném provozním stavu.

• Výfukový systém musí být řádně udržován. Neprovádějte žádné úpravy, které by mohly učinit výfukový systém nebezpečným nebo nesplňujícím místní předpisy nebo normy.

• Před prováděním údržby výrobku odpojte startovací baterii motoru (je-li součástí výbavy), aby se zabránilo náhodnému spuštění. Jako první odpojte kabel od svorky baterie, která je označena „negative“, „NEG“ nebo (–). Tento kabel připojte jako poslední.

1420 - 004 - 14.02.2022• Jakýkoli pokus o protočení nebo nastartování motoru před jeho správným naplněním doporučeným olejem může mít za následek vážnou poruchu motoru.

• Při práci na výrobku vždy odpojte koncovku kabelu zapalovací svíčky od zapalovací svíčky a udržujte ji mimo dosah zapalovací svíčky.

• Horký olej může způsobit popáleniny. Před vypuštěním oleje nechte motor vychladnout. Zabraňte dlouhodobému nebo opakovanému vystavení pokožky použitému oleji. Pečlivě omyjte zasažená místa mýdlem.

• Záruka tohoto výrobku se nevztahuje na škody způsobené nesprávným použitím nebo nedbalostí uživatele. Plná hodnota záruky se poskytuje pouze v případě, že uživatel udržoval výrobek podle pokynů v tomto návodu k používání. Montáž Úvod VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti. Sestavení sady příslušenství (G5500P, G8500P)

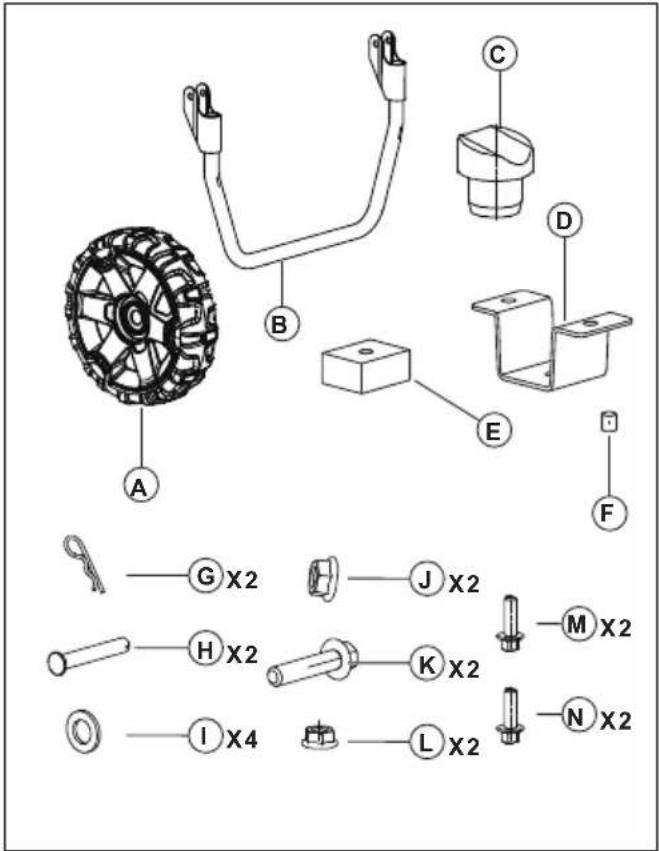

1. Seznamte se s díly sady příslušenství.

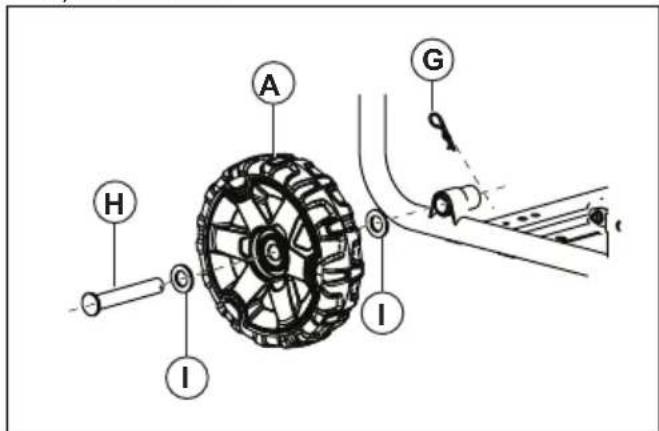

2. Sestavte sadu příslušenství. Podívejte se na

Instalace Úvod VÝSTRAHA: Než začnete instalovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti. Uzemnění výrobku VÝSTRAHA: Výrobek musí uzemnit osoba s dobrými zkušenostmi a znalostmi v oboru elektrotechniky. V některých oblastech musí instalaci provést schválený elektrikář. Dodržujte místní předpisy. 1420 - 004 - 14.02.2022 451. Instalujte zemnicí tyč minimálně 60 cm (24 palců) dozemě. VÝSTRAHA: Zemnicí tyč musí být vyrobena z mosazi nebo mědi.2. Připojte uzemňovací vodič 2,5 mm od zemnicísvorky na ovládacím panelu k zemnicí tyči. Povšimněte si: Uzemňovací vodič a zemnicí tyč nejsou součástí výrobku. Připojení výrobku k elektrickému systému budovy VÝSTRAHA: Výrobek musí uzemnit osoba s dobrými zkušenostmi a znalostmiv oboru elektrotechniky. V některýchoblastech musí instalaci provést schválenýelektrikář. Dodržujte místní předpisy.• K připojení výrobku k elektrickému systému použijteruční přepojovač.• Ujistěte se, že postup provádíte v souladu se všeminárodními a místními předpisy. Provoz Úvod VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitoluo bezpečnosti. Doplňování paliva Používejte bezolovnatý benzín. Nepoužívejte benzíns více než 10 % etanolu a nepoužívejte benzín E85. VAROVÁNÍ: Nepřidávejte do benzínu olej.1. Vypněte motor a nechte výrobek vychladnout. Dalšíinformace jsou uvedeny v části Zastavení výrobku na strani 47

2. Ujistěte se, že je výrobek na rovném povrchua v oblasti s dobrým prouděním vzduchu.3. Odšroubujte víčko palivové nádrže.4. Opatrně doplňte palivo do palivové nádrže (A).Doplňte palivo (B) po značku (C). A B

5. Odstraňte z výrobku rozlité palivo.

VAROVÁNÍ: Rozlité palivopředstavuje riziko požáru a můžepoškodit životní prostředí. Spuštění výrobku 1. Odpojte všechny elektrické zátěže od zásuvek naovládacím panelu.2. Ujistěte se, že výrobek stojí na vodorovném povrchu.3. Otevřete ventil přívodu paliva.4. Nastavte vypínač do polohy zapnuto.

5. Nastavte sytič do polohy vypnuto.6. Lehce táhněte za rukojeť startéru, až pocítíte odpor.7. Rychle a silou tahejte za rukojeť startovací šňůry,dokud se nespustí motor.8. Při elektrickém startování proveďte následující kroky.a) Stiskněte a podržte klíček ON/OFF/STARTv poloze START.b) Po spuštění motoru nastavte klíček ON/OFF/START do polohy ON (Zapnuto).9. Nastavte sytič do polohy ½. 1420 - 004 - 14.02.202210. Když motor běží plynule, nastavte sytič do polohy zapnuto. Povšimněte si: U modelu G1300P jsou polohy zapnuto a vypnuto sytiče opačné. Připojení elektrických zátěží VÝSTRAHA: Nepřipojujte zástrčky 240 (230) V do zásuvek 120 (110) V. Nepřipojujte 3fázové elektrické zátěže k jednofázovému výrobku. Nepřipojujte 50Hz elektrické zátěže k výrobku s frekvencí 60 Hz.

1. Spusťte motor a nechte jej několik minut zahřát.

Další informace jsou uvedeny v části Spuštění výrobku na strani 46

2. Připojte a spusťte elektrické zátěže.

3. Zkontrolujte, zda se výrobek nepřetěžuje. Další

informace jsou uvedeny v části Prevence přetížení výrobku na strani 47

Prevence přetížení výrobku Přetížení výrobku může způsobit poškození výrobku a připojených elektrických zařízení. Abyste předešli přetížení výrobku, proveďte následující kroky.

• Sečtěte celkový počet wattů (W) všech elektrických zařízení, která mají být připojena současně. VAROVÁNÍ: Celková hodnota W nesmí být vyšší než hodnota W výrobku.

• Jmenovité hodnoty W světel lze použít z údajů žárovek. Jmenovité hodnoty W nástrojů, vybavení a motorů jsou uvedeny na štítku na zařízení.

• Pokud není na výrobku, nástroji nebo zařízení uvedeno množství W, vynásobte volty (V) jmenovitou hodnotou ampérů (A).

• Elektrická zařízení s nejvyšším příkonem při spuštění vždy připojujte k výrobku jako první. Poté přičtěte hodnotu W všech ostatních připojených elektrických zátěží. Zastavení výrobku

1. Zastavte a odpojte elektrické zátěže od zásuvek na

ovládacím panelu. VÝSTRAHA: Pokud jsou elektrické zátěže zapnuté a připojené k výrobku, motor nezastavujte.

2. Nechte motor v činnosti bez pracovní zátěže po

4. Zavřete ventil přívodu paliva.

Údržba Úvod VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti. Plán údržby

• Pokud je výrobek používán ve velmi prašném prostředí, čistěte jej častěji. ** Údržbu musí provést autorizovaný servis. Údržba Denní údržba před provo- zem Interval údržby v hodinách 20 ho- din ne- bo kaž- dý mě- síc 50 ho- din ne- bo kaž-

100 ho- din ne- bo kaž- dých 6 měsí-

Každé 2 roky Vyčistěte výrobek. X 1420 - 004 - 14.02.2022 47Údržba Denní údržba před provo- zem Interval údržby v hodinách 20 ho- din ne- bo kaž- dý mě- síc 50 ho- din ne- bo kaž-

100 ho- din ne- bo kaž- dých 6 měsí-

Každé 2 roky Zkontrolujte hladinu motorového oleje. X Zkontrolujte vzduchový filtr. X Vyčistěte vzduchový filtr. X Zkontrolujte nádobu na usazeniny. X Vyměňte motorový olej. X* Vyčistěte nebo vyměňte vzduchový filtr. X* Zkontrolujte a vyčistěte zapalovací svíčku. X Zkontrolujte volnoběžné otáčky. V případě potřeby seřiďte volnoběžné otáčky. X** Zkontrolujte vůli ventilu. V případě potřeby seřiďte vůli ventilu. X** Vyčistěte palivovou nádrž, palivové sítko a karburá- tor. X** Vyčistěte spalovací komoru. X** V případě potřeby vyměňte palivová vedení. X** Čištění výrobku VAROVÁNÍ: Nečistěte výrobek vodou. Voda může způsobit poškození výrobku.

• Vyčistěte vnější povrch výrobku navlhčeným hadříkem.

• K odstranění nečistot a oleje použijte měkký kartáč.

• Pomocí vysavače odstraňte z výrobku nečistoty a nežádoucí materiál.

• Pomocí stlačeného vzduchu odstraňte nečistoty z chladicích otvorů a jiných otvorů na výrobku. VAROVÁNÍ: Tlak stlačeného vzduchu nesmí být vyšší než 1,7 bar (25 psi). Kontrola hladiny motorového oleje VAROVÁNÍ: Neprovozujte výrobek s nízkou hladinou motorového oleje. Může dojít k poškození motoru. VAROVÁNÍ: Používejte motorový olej třídy SJ, SL nebo vyšší dle Amerického ropného institutu (API). Nepoužívejte speciální aditiva. Zvolte rozsah viskozity, který odpovídá okolní teplotě. Viz níže uvedený obrázek. 10W-30 SAE 30 Synthetic 5W-30

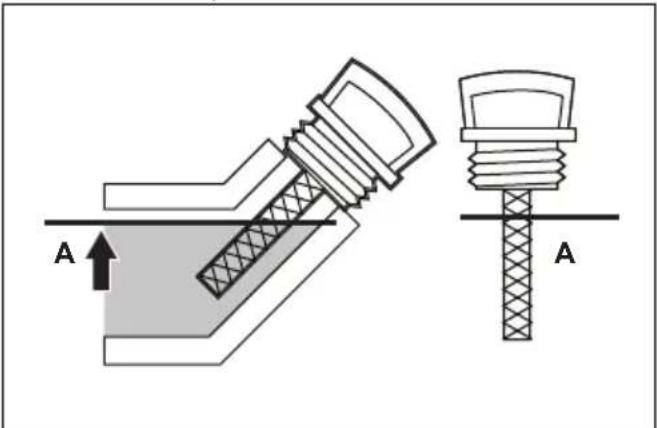

1. Zcela zastavte výrobek a umístěte jej na rovný

2. Očistěte plochu kolem olejové nádrže.

3. Odmontujte uzávěr olejové nádrže a olejovou měrku.

4. Setřete olej z olejové měrky.

5. Zasuňte měrku zpět až na doraz do olejové nádrže.

48 1420 - 004 - 14.02.20226. Vyjměte olejovou měrku.7. Zkontrolujte hladinu motorového oleje na olejovéměrce.8. Pokud je hladina motorového oleje nízká, doplňtemotorový olej po značku (A) na olejové měrce.Informace o objemu olejové nádrže naleznete v části Technické údaje na strani 52

9. Zkontrolujte znovu hladinu motorového oleje.10. Namontujte víčko olejové nádrže a olejovou měrku.

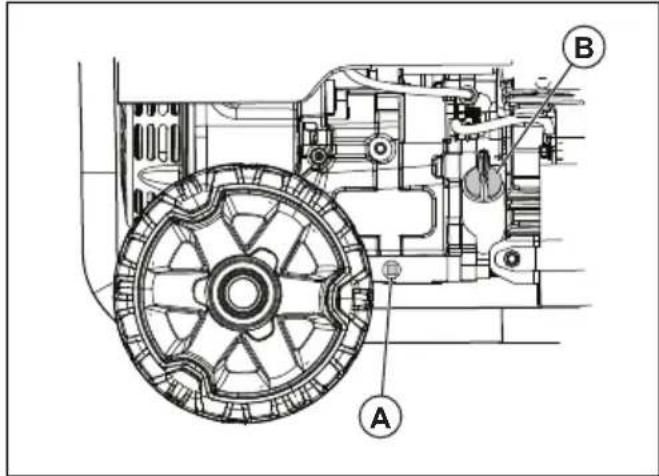

Výměna motorového oleje Povšimněte si: Motorový olej vypouštějte, když je motor teplý. Teplý motorový olej se vypustí rychleji. VÝSTRAHA: Motorový olej je velmi horký a může způsobit popáleniny.Před vypuštěním nechte motorový olejvychladnout.1. Očistěte plochu kolem vypouštěcí zátky oleje (A).

2. Pod vypouštěcí otvor umístěte vhodnou nádobu naolej.3. Vyšroubujte vypouštěcí zátku oleje a víčko olejovénádrže (B).4. Vypusťte motorový olej do nádoby.5. Namontujte vypouštěcí zátku oleje a dotáhněte ji.6. Doplňte motorový olej. Další informace jsou uvedenyv části Kontrola hladiny motorového oleje na strani

7. Odstraňte rozlitý olej.8. Použitý motorový olej recyklujte ve schválenémsběrném místě.

Výměna zapalovací svíčky Zapalovací svíčku měňte jednou ročně.1. Vypněte motor.2. Ze zapalovací svíčky vyjměte koncovku kabeluzapalovací svíčky.3. Očistěte prostor kolem zapalovací svíčkya demontujte zapalovací svíčku z válce.4. Upravte vzdálenost elektrod. Další informace jsouuvedeny v části Technické údaje na strani 52

5. Namontujte novou zapalovací svíčku. Utáhněte jimomentem 20,3 Nm (15 ft/lb).

Kontrola sítka lapače jisker Sítko lapače jisker kontrolujte a v případě potřebyvyčistěte jednou ročně nebo častěji. VÝSTRAHA: V některých oblastecha podmínkách je nutné použít sítko lapačejisker, aby se zabránilo nebezpečí požáru.Dodržujte místní předpisy.1. Odmontujte svorku (A) a sítko lapače jisker (B)z tlumiče výfuku (C).

492. Vyčistěte sítko lapače jisker vhodným

3. Zkontrolujte sítko lapače jisker, zda není opotřebené

nebo poškozené. V případě potřeby sítko lapače jisker vyměňte. VAROVÁNÍ: Nikdy nepoužívejte výrobek s vadným sítkem lapače jisker. Kontrola vzduchového filtru

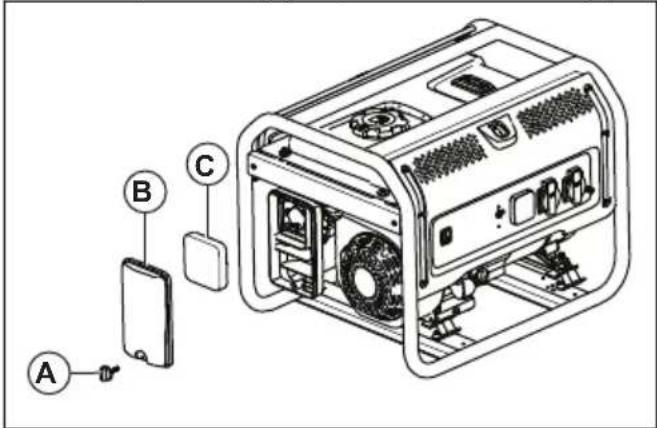

1. Demontujte knoflík (A) a kryt vzduchového filtru (B).

2. Demontujte vzduchový filtr (C).

3. Vyčistěte vzduchový filtr a kryt vzduchového filtru

4. Nechte vzduchový filtr a kryt vzduchového filtru

5. Namontujte vzduchový filtr, kryt vzduchového filtru

a knoflík. Odstraňování problémů Tabulka řešení problémů Problém Příčina Řešení Motor se zastaví, když je příliš zatí- žen. Vzduchový filtr není čistý. Vyčistěte nebo vyměňte vzduchový filtr. Motor není zahřátý. Před uvedením do provozu nechte motor zahřát. Motor vynechává. Zapalovací svíčka je povolená. Zkontrolujte zapojení vodičů. Nesprávná vzdálenost elektrod. Vyměňte koncovku kabelu zapalova- cí svíčky. Koncovka kabelu zapalovací svíčky je poškozená. Vyměňte koncovku kabelu zapalova- cí svíčky. Zvětralý nebo méně kvalitní benzín. Doplňte palivo. Nesprávná komprese. Seřiďte kompresi. 50 1420 - 004 - 14.02.2022Problém Příčina Řešení Motor se náhle zastaví. Hladina motorového oleje je nízká. Doplňte motorový olej. Palivová nádrž je prázdná nebo ob- sahuje benzín nízké kvality. Doplňte palivo. Vadné víčko palivové nádrže. Vyměňte víčko palivové nádrže. Vadný magnet. Obraťte se na schválený servis. Koncovka kabelu zapalovací svíčky není správně nainstalovaná. Nasaďte koncovku kabelu zapalovací svíčky. Dochází ke klepání motoru. Zvětralý nebo méně kvalitní benzín. Doplňte palivo. Přetížení motoru. Další informace jsou uvedeny v části Prevence přetížení výrobku na strani

Mechanický problém. Obraťte se na schválený servis. Dochází ke zpětnému zážehu moto- ru. Benzín nízké kvality. Doplňte palivo. Teplota motoru je příliš nízká. Používejte palivo pro chladné pod- mínky a aditiva do oleje. Sací ventil je zablokovaný nebo je motor příliš horký. Obraťte se na schválený servis. Nesprávné nastavení předstihu. Zkontrolujte nastavení předstihu. Výrobek není napájen. Výrobek není připojen ke zdroji elek- trické energie. Zastavte výrobek a odpojte jej. Při- pojte výrobek a znovu jej spusťte. Rozpojený přerušovač obvodu. Zastavte výrobek a odpojte jej. Re- startujte přerušovač obvodu. Připojte výrobek a znovu jej spusťte. Zásuvka je zapojena. Zastavte výrobek a odpojte jej. Vy- zkoušejte zásuvku. Pokud zásuvka není poškozená, spusťte výrobek a znovu jej připojte. Je nutný servis. Obraťte se na schválený servis. Výrobek nepracuje správně. Problém s elektrickým zařízením. Odpojte elektrické zařízení. Obraťte se na schválený servis. Příliš velké zatížení výrobku. Snižte množství elektrických zařízení připojených k výrobku. VAROVÁNÍ: Pokud problém přetrvává, obraťte se na autorizovaný servis. Příprava výrobku na dlouhodobé uskladnění Pokud má být výrobek skladován déle než 30 dní, proveďte následující kroky. Následující postup zabraňuje problémům s palivovým systémem.

1. Přidejte do paliva stabilizátor. Stabilizátor paliva

musí odpovídat doporučením výrobce.

2. Uveďte výrobek do provozu na 10 až 15 minut.

3. Před vypuštěním palivové nádrže nechte motor

vychladnout. 1420 - 004 - 14.02.2022 51VAROVÁNÍ: Neskladujte palivo dlouho. Znečištěný benzín řádně zlikvidujte.

4. Nastartujte motor a nechte jej běžet, dokud

nespotřebuje veškeré palivo a výrobek se nezastaví.

5. Před výměnou motorového oleje nechte motor

6. Demontujte zapalovací svíčku a do válce nalijte

15 ml (½ oz) motorového oleje.

7. Jako ochranu umístěte na otvor pro zapalovací

8. 5krát zatáhněte za rukojeť startovací šňůry, aby se

promazaly části motoru.

9. Namontujte a utáhněte zapalovací svíčku.

VÝSTRAHA: Nenasazujte koncovku kabelu zapalovací svíčky.

10. Vyčistěte výrobek.

11. Umístěte výrobek na čisté a suché místo ve vnitřním

12. Nasaďte na výrobek ochranný kryt.

VÝSTRAHA: Pokud je výrobek teplý, nepokládejte na něj kryt. Technické údaje Technické údaje Husqvarna G1300P Husqvarna G1300P Husqvarna G2500P Husqvarna G2500P Husqvarna G3200P Zdvihový objem motoru, cm3 98,5 98,5 196 196 212 Špičkový výkon,

Fáze 1 1 1 1 1 Čistá hmotnost,

29,2 29,2 45,0 45,0 51,0 Rozměr balení,

500 x 375 x 435 500 x 375 x 435 500 x 375 x 435 500 x 375 x 435 625 x 495 x 495 Objem olejové nádrže, litry 0,45 0,45 0,6 0,6 0,6 Elektrodová vzdálenost, mm 0,76 0,76 0,76 0,76 0,76 Typ Benzín Benzín Benzín Benzín Benzín

Maximální výkon závisí na faktorech, jako je například energetická hustota paliva, okolní teplota, nadmořská výška, stav motoru atd. Maximální výkon se snižuje přibližně o 3,5 % na každých 300 m nadmořské výšky a také se snižuje přibližně o 1 % na každých 6 °C nad 16 °C okolní teploty. 52 1420 - 004 - 14.02.2022Husqvarna G1300P Husqvarna G1300P Husqvarna G2500P Husqvarna G2500P Husqvarna G3200P Naměřená hladi- na akustického výkonu, dB (A)

Garantovaná hla- dina akustického výkonu, dB (A)

Fáze 1 1 1 1 1 Čistá hmotnost,

51,0 91,0 91,0 109,5 109,5 Rozměr balení,

625 x 495 x 495 720 x 560 x 585 720 x 560 x 585 720 x 560 x 585 720 x 560 x 585 Objem olejové nádrže, litry 0,6 1,1 1,1 1,1 1,1 Elektrodová vzdálenost, mm 0,76 0,76 0,76 0,76 0,76 Typ Benzín Benzín Benzín Benzín Benzín Naměřená hladi- na akustického výkonu, dB (A)

Garantovaná hla- dina akustického výkonu, dB (A)

Maximální výkon závisí na faktorech, jako je například energetická hustota paliva, okolní teplota, nadmořská výška, stav motoru atd. Maximální výkon se snižuje přibližně o 3,5 % na každých 300 m nadmořské výšky a také se snižuje přibližně o 1 % na každých 6 °C nad 16 °C okolní teploty. 1420 - 004 - 14.02.2022 53Referenční příručka k příkonu Povšimněte si: Všechny hodnoty jsou přibližné. Požadavky na výkon naleznete na štítku s údaji na přístroji. Zařízení Provozní (W) Při dalším spuštění (W) Záložní Chladnička/mrazák 700 1500 Rádio 100 0 Pracoviště Vzduchový kompresor – ½ HP 1000 1000 Stolová pila – 10" 1700 1300 Pásová bruska – 3" 1200 1200 Ruční vrtačka – ½" 600 600 Halogenové pracovní světlo 1000 0 Přímočará pila 900 900 Rekreace Rádio AM/FM 100 0 Elektrický gril 1700 0 Nafukovací pumpa 50 100 - Přehrávač CD/DVD 100 0 Skříňový ventilátor – 20" 200 200 Kávovar 600 0 Domácnost Počítač s monitorem 800 0 Elektrická sušička 5500 500 Elektrický sporák 2100 0 Elektrický ohřívač vody 2000 0 Žárovka – 100 W 100 0 Mikrovlnná trouba – 1000 W 1000 200 Kalové čerpadlo – ½ HP 1000 1100 Televize 400 0 Pračka 1100 1100 Čerpadlo do studny – ½ HP 1000 1000 Trávník a zahrada Nůžky na živý plot 400 400 54 1420 - 004 - 14.02.2022Zařízení Provozní (W) Při dalším spuštění (W) Tlaková myčka 1200 1200 Sekačka na trávu 1200 1200 Zarovnávač okrajů trávníků 1000 1000 Topení a chlazení Centrální klimatizace – 10000 BTU 1500 1500 Ventilátor pece – ½ HP 900 1400 Sálavé topné těleso 1800 0 Okenní klimatizace – 10000 BTU 1200 600 1420 - 004 - 14.02.2022 55ES Prohlášení o shodě Prohlášení o shodě ES Pro následující strojní zařízení:

• Název výrobku: Přenosný agregát

• Použití: Sada pro generování nízkého výkonu

• Číslo modelu: G 2500P, G 3200P

• Výrobní č.: 1945013770, 1945013793 a dále je tímto potvrzeno, že splňuje všechny relevantní předpisy

• Směrnice pro strojní zařízení (2006/42/ES)

• Směrnice pro nízkonapěťová zařízení (2014/35/EU)

• Směrnice o omezení používání nebezpečných látek (RoHS) (2011/65/EU)

• Směrnice pro elektromagnetickou kompatibilitu (2014/30/EU)

• Směrnice pro emise hluku zařízení určených k venkovnímu použití (2000/14/ES + 2005/88/ES) a vyhovuje následující harmonizované normě:

• EN ISO 8528-13:2016, EN 61000-6-1:2007; EN 55012:2007+A1 Postup ověřování shody: 2000/14/ES, oprava směrnice 2005/88/ES – Příloha VI Společnost TÜV Rheinland LGA Products GmbH, oznámený subjekt pro zařízení (ohlášeno pod číslem 0197), Tillystraße 2 - 90431 Norimberk, Německo, provedla certifikaci hluku. Informace o emisích hluku najdete v části Technické údaje na strani 52

Huskvarna, 10. 6. 2020 Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu) (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci).

11. Uzáver palivovej nádrže

3. Zložte uzáver palivovej nádrže.

4. Opatrne doplňte palivo do palivovej nádrže (A).

5. Očistite generátor od rozliateho paliva.

• Ak na výrobku, kuse náradia alebo vybavení nie je uvedený jeho výkon, vynásobte menovitý prúd (A) napätím (V).

Kaž- dých 50 ho- dín ale- bo kaž-

• Použite vlhkú handru na vyčistenie vonkajších plôch generátora.

1. Kompletne vypnite generátor a uistite sa, že sa

nachádza na podložke, ktorá je v rovine.

2. Vyčistite priestor okolo nádrže na olej.

9. Opätovne skontrolujte hladinu motorového oleja.

3. Odstráňte vypúšťací uzáver oleja a uzáver nádrže

4. Motorový olej vypustite do nádoby.

5. Nainštalujte vypúšťací uzáver oleja a utiahnite ho.

6. Doplňte motorový olej. Pozrite si časť

Kontrola hladiny motorového oleja na strane 215

8. Recyklujte použitý motorový olej v schválenom

nalejte približne 15 ml motorového oleja.

8. Potiahnite držadlo štartovacieho lanka 5-krát, aby sa

10. Vyčistite výrobok.

Zaručená hladina akustického vý- konu, dB (A)

625X495X495 720X560X585 720X560X585 720X560X585 720X560X585 Objem nádrže na olej, l 0,6 1,1 1,1 1,1 1,1 Medzera medzi elektródami, mm/ palce 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 0,76/0,030 Typ Benzín Benzín Benzín Benzín Benzín Nameraná hladi- na akustického výkonu, dB (A)

Zaručená hladina akustického vý- konu, dB (A)
