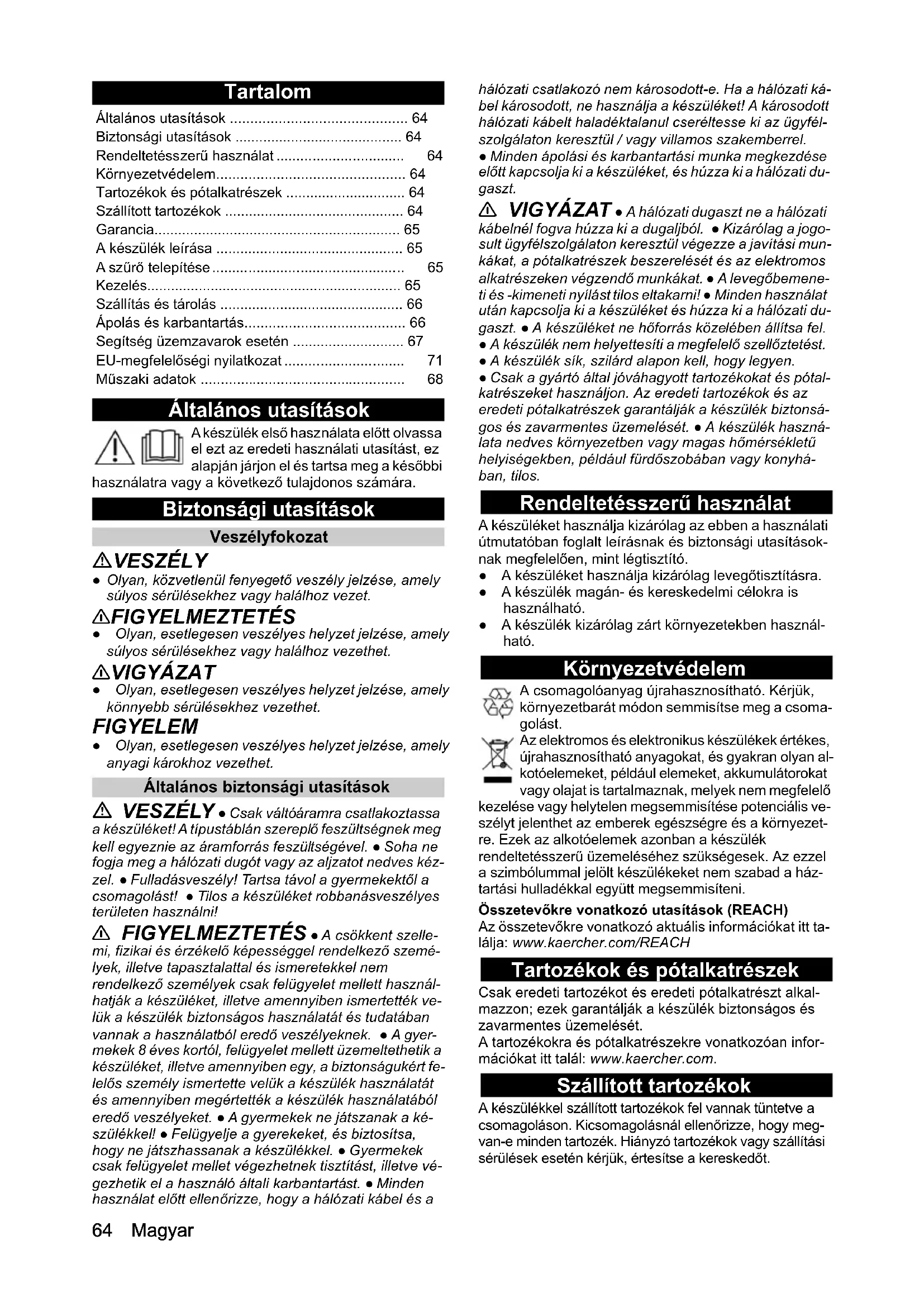

HASZNÁLATI ÚTMUTATÓ AF 20 Kärcher

Általános utasítások 64

Biztonsági utasítások 64

Rendeltetésszerű használat 64

Környezetvédelem.... 64

Tartozékok és pótalkatrészek 64

Szállított tartozékok 64

Garancia....65

A készülék leírása 65

A szürő telepítése 65

Kezelés....65

Szállítás és tárolás 66

Ápolás és karbantartás.... 66

Segítség üzemzavarok esetén 67

EU-megfelelőségi nyilatkozat 71

Müszaki adatok 68

Általános utasítások

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi

használatra vagy a következő tulajdonos számára.

Biztonsági utasítások

Veszélyfokozat

⚠ VESZÉLY

- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.

⚠ VIGYÁZAT

- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

Általános biztonsági utasítások

⚠ VESZÉLY • Csak váltóáramra csatlakoztassa a készüléket! A típustáblán szereplő feszültségnek meg kell egyeznie az áramforrás feszültségével. • Soha ne fogja meg a hálózati dugót vagy az aljzatot nedves kézzel. • Fulladásveszély! Tartsa távol a gyermekektől a csomagolást! • Tilos a készüléket robbanásveszélyes területen használni!

⚠ FIGYELMEZTETÉS • A csökkent szellemi, fizikai és érzékelő képességgel rendelkező személyek, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják a készüléket, illetve amennyiben ismertették velük a készülék biztonságos használatát és tudatában vannak a használatból eredő veszélyeknek. • A gyermekek 8 éves kortól, felügyelet mellett üzemeltethetik a készüléket, illetve amennyiben egy, a biztonságukért felelős személy ismertette velük a készülék használatát és amennyiben megértették a készülék használatából eredő veszélyeket. • A gyermekek ne játszanak a készülékkel! • Felügyelje a gyerekeket, és biztosítsa, hogy ne játszhassanak a készülékkel. • Gyermekek csak felügyelet mellet végezhetnek tisztítást, illetve végezhetik el a használó általi karbantartást. • Minden használat előtt ellenőrizze, hogy a hálózati kábel és a

hálózati csatlakozó nem károsodott-e. Ha a hálózati kábel károsodott, ne használja a készüléket! A károsodott hálózati kábelt haladéktalanul cseréltesse ki az ügyfél-szolgálaton keresztül / vagy villamos szakemberrel.

- Minden ápolási és karbantartási munka megkezdése előtt kapcsolja ki a készüléket, és húzza ki a hálózati dugaszt.

⚠ VIGYÁZAT • A hálózati dugaszt ne a hálózati kábelnél fogva húzza ki a dugaljból. • Kizárólag a jogosult ügyfélszolgálaton keresztül végezze a javítási munkákat, a pótalkatrészek beszerelését és az elektromos alkatrészeken végzendő munkákat. • A levegőbemeneti és -kimeneti nyílást tilos eltakarni! • Minden használat után kapcsolja ki a készüléket és húzza ki a hálózati dugaszt. • A készüléket ne hőforrás közelében állítsa fel. • A készülék nem helyettesíti a megfelelő szellőztetést. • A készülék sík, szilárd alapon kell, hogy legyen. • Csak a gyártó által jóváhagyott tartozékokat és pótalkatrészeket használjon. Az eredeti tartozékok és az eredeti pótalkatrészek garantálják a készülék biztonságos és zavarmentes üzemelését. • A készülék használata nedves környezetben vagy magas hőmérsékletű helyiségekben, például fürdőszobában vagy konyhában, tilos.

Rendeltetésszerű használat

A készüléket használja kizárólag az ebben a használati útmutatóban foglalt leírásnak és biztonsági utasításoknak megfelelően, mint légtisztító.

• A készüléket használja kizárólag levegőtisztításra.
• A készülék magán- és kereskedelmi célokra is használható.
• A készülék kizárólag zárt környezetekben használható.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma-golást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelőese vagy helytelen megsemmisítése potenciális vejelenthet az emberek egészségre és a környezetek az alkotóelemek azonban a készülék tetésszerű üzemeléséhez szükségesek. Az ezzelábóllummal jelölt készülékeket nem szabad a házhulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidön belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérfük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

A készülék leírása

Lásd az ábrákat tartalmazó oldalon.

Ábra A

① Vezérlögomb: a készülék be-/kikapcsolása
② Funkciózároló vezérlögomb
③ PM 2.5 levegőminőségi mutató kijelzése
④ Kijelző kikapcsoló vezérlögomb
⑤ Kijelző: ventilátorfokozat
⑥ Vezérlögomb: automatikus üzemmód be-/kikapcsolása
⑦ Vezérlögomb: a ventilátorfokozat beállítása
⑧ Vezérlögomb: alvó üzemmód be-/kikapcsolása
⑨ Időzítő kijelző
⑩ Időzítő vezérlógomb
⑪ Kijelző: szűrőélettartam
⑫ Vezérlögomb: szűrő visszaállítása
⑬ Kijelző és készülékkijelző: levegőminőség
⑭ A szűrőfedél reteszelése
15 Szüröfedél
16 Szüröszalag
⑰Szürő
⑱Tápegység csatlakozó
⑲Eszközérzékelő
20 Hálózati tápegység

Megjegyzés

A funkciók beállításához használja kizárólag a vezérlőgombokat, a funkciók beállítása a kijelzőn nem lehetséges.

A szűrő telepítése

Az első üzembe helyezés előtt távolítsa el a készülékbe telepített finomszűrők csomagolását.

1. Fordítsa a készüléket fejjel lefelé, és fordítsa el a szűrőfedél reteszét 90 fokkal az óramutató járásával megegyező irányba.

Ábra B

1. Távolítsa el a szűrő fedelét.

Ábra C

1. Távolítsa el a csomagolt szűrőket.

Ábra D

1. Csomagolja ki a szüröket.

Ábra E

1. Telepítse a kicsomagolt szűrőket. Bizonyosodjon meg arról, hogy a húzófülek láthatók és befelé mutatnak.

Ábra F

1. Telepítse a szűrőfedelet és a reteszt fordítsa el 90 fokkal az óramutató járásával ellentétes irányba.

Fordítsa a készüléket és a kijelzőt felfelé.

Ábra G

1. A készüléket helyezze sima felületre. Mindkét oldalon biztosítson 30 cm-es távolságot.

Ábra H

Megjegyzés

Ne állítsa a készüléket forró felületre vagy fűtőeszköz közelébe.

Ügyeljen arra, hogy ne kerüljön a készülékbe folyadék vagy idegen anyag (pl. fémtárgy).

1. Csatlakoztassa a tápegységet a készülékhez, és a csatlakozóaljzathoz.

Ábra I

A készülék üzemkész

Megjegyzés

Javasoljuk, hogy a helyiség levegőjének alap tisztítása érdekében első alkalommal éjszaka üzemeltesse a ké- szüléket.

Megjegyzés

A szűrő órában kifejezett élettartamára vonatkozó szimbólumok táblázatát a Szűrőcsere

Kezelés

A készülék be-/kikapcsolása

1. A készülék bekapcsolása: Nyomja meg a készülék Be/Ki gombját.

Ábra I

A készülék automatikusan aktiválódik.

Megjegyzés

Bekapcsolás után a kijelző és a billentyűk röviden világítanak a kezelőpanelen. A beépített levegőminőségérzékelő automatikusan ellenőrzi a helyiség levegőminőségét.

1. Amennyiben szükséges, használja például, az alábbi funkciókat a vezérlögombok segítségével:

2. Ventilátorfokozat
   ● Automatikus üzemmód

3. Alvó üzemmód

4. Időzítő

5. A készülék kikapcsolása: Nyomja meg a készülék Be/Ki gombját.

A vezérlöpanelen lévő kijelző és billentyük kikapcsolnak. A készülék kikapcsol.

Az Automatikus üzemmód beállítása

Automatikus üzemmódban a légtisztító a ventilátorfokozatot a levegő minőségének függvényében szabályozza.

Például, nem megfelelő levegőminőség esetén a venti- látorfokozat automatikusan megemelkedik.

Automatikus üzemmód vezérlögomb szimbóluma:

- Nyomja meg az Automatikus üzemmód vezérlőgombot. Az Automatikus üzemmód aktiválódik/ki-kapcsol.

Az Alvó üzemmód beállítása

Alvó üzemmódban a ventilátor minimális sebességgel üzemel, ezért nagyon halk. Minden világító szimbólum kialszik.

- Nyomja meg az Alvó üzemmód gombot. Az Alvó üzemmód aktiválódik/kikapcsol.

Az Alvó üzemmód vezérlőgombjának szimbóluma:

A ventilátorfokozatok beállítása

A levegőminőség függvényében a ventilátor manuálisan az I, II vagy III fokozatra állítható. Amennyiben a levegő minősége nem megfelelő, például füsteltávolítás céljából, üzemeltesse a fúvókát 15 - 20 percig maximális sebességen (III. szint).

Megjegyzés

A levegő hatékony tisztításához tartsa zárva az ablakokat és ajtókat, míg a légtisztító üzemel, Ventilátorfokozat-szabályozó gomb ikonja:

- Az óhajtott szint beállításához nyomja meg ismételten a ventilátorfokozat-szabályozó gombot.

A kiválasztott ventilátorfokozat megjelenik a vezér-lőpanelen.

Az időzítő beállítása

Az időzítő 2, 4, 6 vagy 8 órás üzemidőre állítható. A beállított idő letelte után a készülék automatikusan kikapcsol. A ventilátorfokozat bármikor módosítható. Időzítő vezérlőgomb szimbóluma:

• Bekapcsolás: Nyomja meg ismételten az időzítő gombot, míg a készülék kijelzi az óhajtott üzemidőt. A kijelző világít. A vezérlőpanel kijelzi a beállított üzemidőt.
• Kikapcsolás: Tartsa lenyomva az Időzítő vezérlögombot, míg az időzítő kijelzője kialszik. Az időzítő kikapcsolt.

A vezérlőpanel zárolása/feloldása

A beállítások véletlen - pl. gyermekek vagy háziállatok általi - megváltoztatásának megakadályozásának céljából a vezérlőpanel zárolható.

A vezérlőpanel és a kijelző zárolási szimbóluma:

• Zárolás: A gombot tartsa 3 másodpercig lenyomva.
• Feloldás: A Zárolás gombot tartsa 3 másodpercig lenyomva.

A PM 2,5 levegőminőség kijelző

A finompor koncentráció (PM 2,5) értékét a készülék g / m^3 mértékegységben mutatja. Továbbá, a levegőminőséget a készülék színkóddal is jelzi:

PM 2,5	Levegőminőség	Szín
0- 60 Jó Kék
61 - 120 Elfogadható Sárga
121 - 500	Rossz	Piros

Szállítás és tárolás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

Tárolja a készüléket kizárólag száraz belterekben.

Ápolás és karbantartás

Tisztítás

⚠ VESZÉLY

Áramütésveszély

Az áramvezető folyadékok súlyos vagy halálos sérüléseket okozhatnak.

Tisztítás és karbantartás előtt mindig húzza ki a tápegységet a csatlakozóaljzatból.

A készülék vagy a tápegység vízbemerítése tilos.

A készülék vagy a tápegység nedves tisztítása tilos.

1. Kapcsolja ki a készüléket.
2. Távolítsa el a tápegységet a csatlakozóaljzatból.
3. A készüléket tisztítsa mindig puha, száraz ruhadarabbal. A súroló- vagy maró hatású tisztítószerek használata tilos.

Szüröcsere

A szüröt legkésőbb 2500-3000 üzemóra után cserélje. Ha a készülék hangosabban üzemel, ha a készüléknél kellemetlen szag észlelhető (szürő), illetve ha a szürő láthatóan szennyezett, cserélje ki a szüröt korábban. A kijelzőn megjelenik a megfelelő villogó szimbólum, jelezve, hogy szűrőcsere szükséges.

Szürő visszaállítása gomb szimbóluma:

Az élettartam függvényében a következő számú szimbólumok kerülnek kijelzésre:

A kijelzett szűrő-élettartam (h)
2401 - 3000
1801 - 2400
1201 - 1800
601 - 1200
1 - 600

1. Kapcsolja ki a készüléket, és kapcsolja le a tápegységet a csatlakozóaljzatról és a készülékről.

Ábra J

1. Fordítsa a készüléket fejjel lefelé, és fordítsa el a szűrőfedél reteszét 90 fokkal az óramutató járásával megegyező irányba.

Ábra B

1. Távolítsa el a szűrő fedelét.

Ábra C

1. Távolítsa el a szűrőket.

Ábra D

1. Csomagolja ki az új szűrőt.

Ábra E

1. Telepítse a kicsomagolt szűrőket. Bizonyosodjon meg arról, hogy a húzófülek láthatók és befelé mutatnak.

Ábra F

1. Telepítse a szűrőfedelet és a reteszt fordítsa el 90 fokkal az óramutató járásával ellentétes irányba. Fordítsa a készüléket és a kijelzőt felfelé.

Ábra G

1. Csatlakoztassa a tápegységet a készülékhez és a csatlakozóaljzathoz.

2. Kapcsolja be a készüléket.

a A szűrő visszaállítása (Reset) 📇 Tartsa lenyomva 3 másodpercig.

Ábra K

Tartsa le-

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a hivatalos ügyfélszolgálathoz.

Hiba Ok Elhárítás
A készüléket nem lehet bekapcsolni	Nincs elektromos feszültség	Ellenőrizze a dugaszolóaljzatot és az áramellátás biztosítékát.Csatlakoztassa a tápegységet egy másik csatlakozóaljzathoz.
	Meghibásodott tápegység	A tápegység cseréjének céljából forduljon az ügyfélszolgálathoz.
	Hibás készülék● Forduljon az ügyfélszolgálathoz.
A kijelző villog és a ké-szülék nem aktiválódik	A szűrőfedél nincs megfelelően telepítve	Telepítse megfelelően a szűrőfedelet, köz-ben bizonyosodjon meg a szűrők megfele-lő elhelyezkedéséről.
Csökkentett légáram	Eltömődött szűrő	Cserélje ki a szűrőt, lásd a fejezetet Szűrő-csere.
	A szűrő nincs kicsomagolva	Csomagolja ki a szűrőt, lásd a(z) A szűrőtelepítése fejezetet.
	A ventilátorfokozat túl alacsony	Növelje a ventilátor fokozatot, lásd a(z) Aventilátorfokozatok beállítása fejezetet.
	A levegőkimenet eltömődött	Távolítsa el az idegen testeket.
A szagtalanítás hatásta-lan	Gyenge minőségű környezeti levegő	Nyissa ki az ablakot, hatékony szellőztetésbiztosításának céljából.
	A szűrő elhasználódott vagy túl hosszúideig volt használatban	Szűrőcsere.
	A ventilátorfokozat túl alacsony	Növelje a ventilátor szintjét, lásd (az) Aventilátorfokozatok beállítása fejezetet.
Rossz levegőminőség	A ventilátorfokozat túl alacsony	Növelje a ventilátorfokozatot, lásd a(z) Aventilátorfokozatok beállítása fejezetet.
	Huzat	A készülék üzemeltetésekor csukja be azablakokat és az ajtókat.
	A zárt környezet mérete jelentősen na-gyobb, mint 20 m^2	Kérjük, figyeljen a zárt környezet maximá-lis méretére.
	A készülék levegőnyílásai blokkoltak	Kérjük, biztosítsa a készülékre vonatkozószükséges távolságokat.A készülékre bármilyen tárgyat helyezni ti-los.
	A szűrő nincs kicsomagolva	Csomagolja ki a szűrőt, lásd a(z) A szűrőtelepítése fejezetet.
	A szűrő eltömődött vagy szennyezett.	Cserélje ki a szűrőt, lásd a fejezetet Szűrő-csere.

Műszaki adatok

Elektromos csatlakozás
Hálózati feszültség V 100-240
Fázis ~ 1
Hálózati frekvencia Hz 50 - 60
Névleges teljesítmény W 24
Készenlét	W <0,5

A készülék teljesítményre vonatkozó adatai
Tisztalevegő hozam	m3/h	220
Hasznos felület	m2	* 20
Szűrőhatékonyság 0,3 μm esetén		99,95%

A szűrő inaktivitás maximális idő- h 3000 tartama (a környezet függvényében)

Szellőztetési fokozatok

3

Méretek és súlyok
Súly	kg	2,7
Hosszúság x szélesség x magas-ság	mm	220x220x343

Környezeti feltételek
Környezeti hőmérséklet	°C	- 10 °C - + 40 °C

Az EN 60335-2-69 szerint meghatározott értékek
L zajteljesítményszintWA	dB(A)	26-52

*3 m-es mennyezet magasság és 3-szoros szellőzés óránként
A müszaki változtatások jogát fenntartjuk.
