HASZNÁLATI ÚTMUTATÓ HDC Classic Kärcher

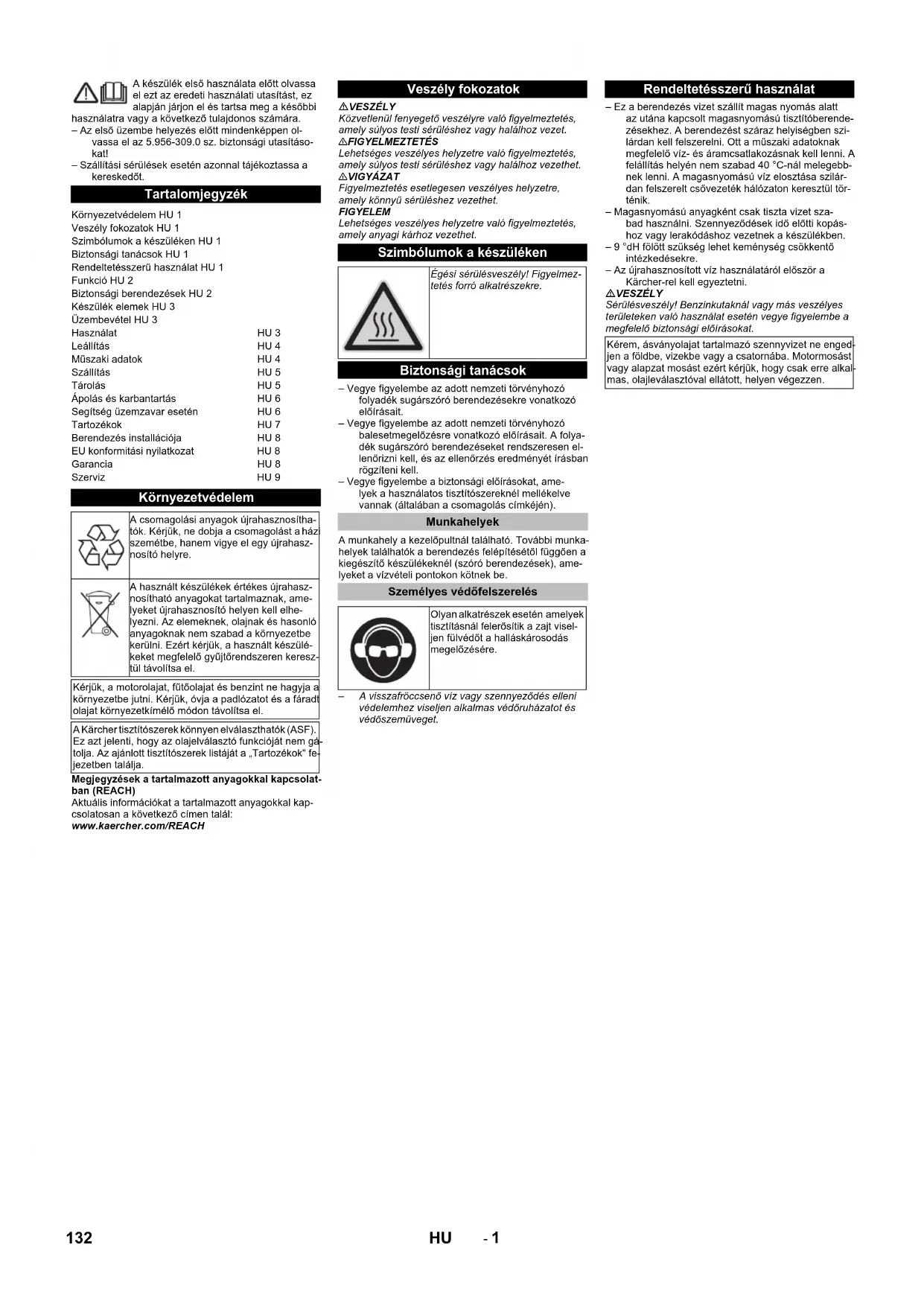

131RU- 1 A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. – Az első üzembe helyezés előtt mindenképpen ol- vassa el az 5.956-309.0 sz. biztonsági utasításo- kat! – Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt. Megjegyzések a tartalmazott anyagokkal kapcsolat- ban (REACH) Aktuális információkat a tartalmazott anyagokkal kap- csolatosan a következő címen talál: www.kaercher.com/REACH VESZÉLY Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet. 몇 VIGYÁZAT Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet. FIGYELEM Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet. – Vegye figyelembe az adott nemzeti törvényhozó folyadék sugárszóró berendezésekre vonatkozó előírásait. – Vegye figyelembe az adott nemzeti törvényhozó balesetmegelőzésre vonatkozó előírásait. A folya- dék sugárszóró berendezéseket rendszeresen el- lenőrizni kell, és az ellenőrzés eredményét írásban rögzíteni kell. – Vegye figyelembe a biztonsági előírásokat, ame- lyek a használatos tisztítószereknél mellékelve vannak (általában a csomagolás címkéjén). A munkahely a kezelőpultnál található. További munka- helyek találhatók a berendezés felépítésétől függően a kiegészítő készülékeknél (szóró berendezések), ame- lyeket a vízvételi pontokon kötnek be. – A visszafröccsenő víz vagy szennyeződés elleni védelemhez viseljen alkalmas védőruházatot és védőszemüveget. – Ez a berendezés vizet szállít magas nyomás alatt az utána kapcsolt magasnyomású tisztítóberende- zésekhez. A berendezést száraz helyiségben szi- lárdan kell felszerelni. Ott a műszaki adatoknak megfelelő víz- és áramcsatlakozásnak kell lenni. A felállítás helyén nem szabad 40 °C-nál melegebb- nek lenni. A magasnyomású víz elosztása szilár- dan felszerelt csővezeték hálózaton keresztül tör- ténik. – Magasnyomású anyagként csak tiszta vizet sza- bad használni. Szennyeződések idő előtti kopás- hoz vagy lerakódáshoz vezetnek a készülékben. – 9 °dH fölött szükség lehet keménység csökkentő intézkedésekre. – Az újrahasznosított víz használatáról először a Kärcher-rel kell egyeztetni. VESZÉLY Sérülésveszély! Benzinkutaknál vagy más veszélyes területeken való használat esetén vegye figyelembe a megfelelő biztonsági előírásokat. Tartalomjegyzék Környezetvédelem HU 1 Veszély fokozatok HU 1 Szimbólumok a készüléken HU 1 Biztonsági tanácsok HU 1 Rendeltetésszerű használat HU 1 Funkció HU 2 Biztonsági berendezések HU 2 Készülék elemek HU 3 Üzembevétel HU 3 Használat HU 3 Leállítás HU 4 Műszaki adatok HU 4 Szállítás HU 5 Tárolás HU 5 Ápolás és karbantartás HU 6 Segítség üzemzavar esetén HU 6 Tartozékok HU 7 Berendezés installációja HU 8 EU konformitási nyilatkozat HU 8 Garancia HU 8 Szerviz HU 9 Környezetvédelem A csomagolási anyagok újrahasznosítha- tók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasz- nosító helyre. A használt készülékek értékes újrahasz- nosítható anyagokat tartalmaznak, ame- lyeket újrahasznosító helyen kell elhe- lyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülé- keket megfelelő gyűjtőrendszeren keresz- tül távolítsa el. Kérjük, a motorolajat, fűtőolajat és benzint ne hagyja a környezetbe jutni. Kérjük, óvja a padlózatot és a fáradt olajat környezetkímélő módon távolítsa el. A Kärcher tisztítószerek könnyen elválaszthatók (ASF). Ez azt jelenti, hogy az olajelválasztó funkcióját nem gá- tolja. Az ajánlott tisztítószerek listáját a „Tartozékok“ fe- jezetben találja. Veszély fokozatok Szimbólumok a készüléken Égési sérülésveszély! Figyelmez- tetés forró alkatrészekre. Biztonsági tanácsok Munkahelyek Személyes védőfelszerelés Olyan alkatrészek esetén amelyek tisztításnál felerősítik a zajt visel- jen fülvédőt a halláskárosodás megelőzésére. Rendeltetésszerű használat Kérem, ásványolajat tartalmazó szennyvizet ne enged- jen a földbe, vizekbe vagy a csatornába. Motormosást vagy alapzat mosást ezért kérjük, hogy csak erre alkal- mas, olajleválasztóval ellátott, helyen végezzen. 132 HU- 2 1 Zárószelep (gyárilag)2 Hőmérséklet érzékelő3 Vízhiány biztosíték4Úszótartály5 Előnyomó szivattyú(csak HDC 20/8 H, HDC 20/16 H)6 Forgattyútengely szivattyú7 Biztonsági szelep8 Elektromotor9 Manométer10 Nyomásérzékelő11 Áramlás kapcsoló12 Túlfolyó szelep13 Úszószelep14 Zárószelep (gyárilag)A Csővezeték/Magasnyomású kimenet DN 15B Vízellátás DN 20C Túlfolyó DN 20A vizet az úszótartálytól a szivattyú szívóoldalához ve-zeti. A vízszintet az úszótartályban az úszószelep tartja állandóan. Az úszószelep meghibásodása esetén a víz a túlfolyón keresztül folyik le. A vízellátás zavara esetén a vízhiány biztosíték hibaüzenetet küld a vezérlésnek.Az elektromotor hajtja a forgattyútengely szivattyút. A szivattyú magasnyomás alatt szállítja a vizet a nyomás oldalra.A magasnyomású víz a túlfolyó szelepen és a nyomás érzékelőn keresztül jut a magasnyomású kimenethez. Ezután következik az üzemeltető magasnyomású háló-zata.A ki nem vett vizet a túlfolyó szeleptől a szivattyú szívó-oldalához vezeti vissza. Ha minden felhasználó le van állítva, akkor a túlfolyószelep keringésre kapcsol át. Ha a nyomás a kimenetnél a túlfolyószelep ellenére meg-haladja a maximális üzemi nyomást, akkor kinyílik a biz-tonsági szelep.– A kioldó gombbal lehet visszaállítani a készülék üzemkész állapotát. Az üzemkész állapot kontroll lámpája világít. Ha a nyomás a megadott bekap-csolási pont alá csökken a rendszerben egy kézi szórópisztoly kinyitása által, akkor a magasnyomá-sú szivattyú bekapcsol. – Ha az áramlás kapcsoló a magasnyomású veze-tékben járó szivattyú mellett, minden kézi szóró-pisztoly bezárása után kiold, akkor a szivattyú 10 másodperces (HDC 20/8) ill. 30 másodperces (HDC 20/16) késleltetés után ismét kikapcsol.– Ha a berendezés készenléti állapotban van és a magasnyomású szivattyú nincs üzemben, akkor egy olyan időkapcsoló indul be, amely a berende-zés üzemkész állapotát 6 óra múlva visszaállítja. Az üzemkész állapot kontroll lámpája kialszik.A biztonsági berendezések a felhasználó védelmét szolgálják és nem szabad őket hatályon kívül helyezni vagy működésükben megkerülni.A vízhiány biztosíték megakadályozza, hogy a magas-nyomású szivattyú vízhiány esetén bekapcsolódjon.A hőmérséklet érzékelő túl magas vízhőmérséklet el-érése esetén kikapcsolja a készüléket.A tekercselés védő érintkező a szivattyú hajtómű teker-cselésében a motort termikus túlterhelés esetén kikap-csolja.– A biztonsági szelep kinyílik, ha a túlfolyószelep meghibásodik.– A biztonsági szelep gyárilag van beállítva és le-plombálva. Beállítást csak a szerviz végezhet.– Ha a kézi szórópisztoly le van zárva, kinyílik a túl-folyószelep és a teljes vízmennyiség visszafolyik a szivattyú szívóoldalához.– Ha bezárják a kézi szórópisztolyt, akkor a szivattyú az áramlás kapcsolón keresztül 10 másodperc (HDC 20/8) ill. 30 másodperc (HDC 20/16) utánjá-rási idő után leáll.Ha a kézi szórópisztolyt ismét kinyitják, akkor a szivat-tyú a nyomásérzékelőn keresztül ismét bekapcsol. Funkció Folyási vázlat

VízellátásSzivattyúkMagasnyomás-oldalNyomásszabályozásVezérlés Biztonsági berendezések Vízhiány biztosíték úszótartályHőmérséklet érzékelőTekercselés védő érintkezőBiztonsági szelepTúlfolyó szelep áramlás kapcsolóvalNyomásérzékelő 133HU- 3 1 Főkapcsoló2 Előnyomó szivattyú(csak HDC 20/8 H, HDC 20/16 H)3 Vízcsatlakozás4 Kapcsolószekrény5 Bal oldali burkolólemez6 Felső burkoló lemez7 Jobb oldali burkoló lemez8 Elülső burkolólemez9 Kibiztosító gomb10 Kontroll lámpák11 Nyomásérzékelő12 Biztonsági szelep13 Manométer14 Magasnyomású csatlakozás15 Fali konzol16 Túlfolyó szelep17 Nyomástároló a magasnyomású csatlakozásnál(csak HDC 20/8 H, HDC 20/16 H)18 Áramlás kapcsoló19 Olaj leengedési csavar20 Oljaszint kijelzés21 Magasnyomású szivattyú22 Olajtartály23 Nyomástároló a hengerfejen24 Elektromotor25 Úszótartály26 Hőmérséklet érzékelő27 Vízhiány biztosíték28 ÚszószelepA Vízhiány ellenőrzőlámpaB Kontroll lámpa motor túlmelegedés/szivattyú túl-melegedésC Többszörös hiba ellenőrzőlámpaD Kontroll lámpa üzemkész állapot VESZÉLYSérülésveszély! A készüléknek, vezetékeknek, magas- nyomású tömlőknek és csatlakozásoknak kifogástalan állapotban kell lenni. Ha a készülék állapota nem kifo-gástalan, akkor nem szabad használni.A felhasználónak rendeltetésszerűen kell használnia a készüléket. Figyelembe kell venni a helyi viszonyokat, és a készülékkel történő munkavégzés során ügyelni kell másokra, főként a gyerekekre.A készüléket nem szabad felügyelet nélkül hagyni, amíg üzemel. VESZÉLY– Forrázásveszély forró víz által! A vízsugarat ne irá-nyítsa személyek vagy állatok felé.– Égési sérülésveszély a berendezés forró alkatré-szei által! Forró víz üzemnél ne érjen a nem szige- telt csővezetékekhez és a tömlőkhöz. A sugárcsö- vet csak a markolatnál fogja.– Mérgezés- vagy marásveszély tisztítószerek által! Vegye figyelembe a tisztítószerekre vonatkozó ja-vaslatokat. A tisztítószerek illetéktelenek számára nem hozzásférhető módon tárolja. Készülék elemek

Kontroll lámpák Üzembevétel Használat Biztonsági tanácsok 134 HU- 4 VESZÉLYÉletveszély áramütés által! Ne irányítsa a vízsugarat a következő berendezések felé:– Elektromos készülékek és berendezések,– magára erre a berendezésre, – semmilyen áramvezető alkatrészre a munkaterületen. A sugárcsőből kilépő vízsugár által visszalökőerő kelet-kezik. A hajlított sugárcső miatt ez az erő felfelé hat. VESZÉLY – Sérülésveszély! A sugárcső visszalökő ereje kibil- lentheti Önt egyensúlyából. Ön eleshet. A sugár-cső elrepülhet és személyek sérülését okozhatja. Keressen egy biztos helyet és fogja erősen a szó-rópisztolyt. A kézi szórópisztoly karját soha ne szo-rítsa le.– A vízsugarat nem szabad másokra vagy saját magá-ra irányítani ruházat vagy lábbeli tisztítása céljából. – Sérülésveszély elrepülő tárgyak által! Elrepülő le- tört darabok vagy tárgyak személyek vagy állatok sérülését okozhatják. Ne irányítsa a vízsugarat tö-rékeny vagy szabadon álló tárgyak felé.– Balesetveszély rongálódás következtében! Gumi-abroncsokat és szelepeket minimum 30 cm távol-ságból tisztítsa. VESZÉLYVeszély egészségre ártalmas anyagok által! A követke-ző anyagokat ne permetezze le, mivel egészségre ártal-mas anyagok kavarodhatnak fel:– azbeszt tartalmú anyagok,– Olyan anyagok, amelyek egészségre ártalmas anyagokat tartalmazhatnak. VESZÉLY– Sérülésveszély a kiáramló, esetlegesen forró víz-sugár által! Csak az eredeti Kärcher-magasnyomá-sú tömlők vannak optimálisan beállítva a berende-zéshez. Más tömlők használata esetére nem válla-lunk garanciát.– Egészségi ártalom tisztítószerek által! Az adott esetben hozzákevert tisztítószer miatt a készülék- ből kijövő víznek nincs ivóvíz minősége. – Halláskárosodás veszélye zaj felerősítő alkatré- szeken való munka által! Ebben az esetben visel-jen fülvédőt.몇 FIGYELMEZTETÉSA készülék hosszabb használati ideje esetén a kezek-ben vibráció okozta vérkeringési zavar léphet fel.Általánosan érvényes használati időt nem lehet megha-tározni, mert ez több befolyásoló tényezőtől függ:– Személyes hajlam a rossz vérkeringésre (gyakran hideg ujjak, ujjak bizsergése).– Alacsony környezeti hőmérséklet. Viseljen meleg kesztyűt a kéz védelmére.– Az erős markolás gátolja a vérkeringést.– A folyamatos üzem rosszabb, mint a szünetekkel megszakított üzem.A készülék rendszeres, hosszan tartó használatánál és a megfelelő jelek (például ujjak zsibbadása, hideg ujjak) ismételt előfordulásánál orvosi vizsgálatot ajánlunk. VESZÉLYSérülésveszély a kiáramló, esetlegesen forró vízsugár által! VESZÉLY Ellenőrize a nagynyomású tömlő épségét minden hasz- nálat előtt. A sérült nagynyomású tömlőt azonnal ki kell cserélni. Minden használat előtt ellenőrizze a magasnyomá-sú tömlőt, csővezetékeket, szerelvényeket és a su-gárcsövet, hogy nem rongálódtak-e meg. Ellenőrizze a tömlőkapcsolat biztos elhelyezkedé-sét és vízzáróságát. A kulcsos kapcsolót forgassa a „0“ helyzetbe. Zárja el a víztápláló-vezetéket. Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz. Nyissa ki a vízvezetéket. A kulcsos kapcsolót forgassa a „1“ helyzetbe. Kioldó gombot megnyomni.Az üzemkész állapot kontroll lámpája világít. Tisztítás elvégzése.Megjegyzés:30 másodpercnél hosszabb tisztítási szü-net esetén a szivattyú leáll. Ezzel egy időben 6 órán át tartó üzemkész állapot idő indul el. Az üzemkész állapot időn belül a készülék automatikusan beindul a kézi szó-rópisztoly kinyitása általi nyomáscsökkenés következ-tében. Kioldó gombot megnyomni.Az üzemkész állapot kontroll lámpája világít. A kulcsos kapcsolót forgassa a „0“ helyzetbe. Zárja el a víztápláló-vezetéket. Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz. Biztosítsa a kézi szórópisztolyt a biztonsági pecek-kel véletlenszerű kinyitás ellen.Hosszabb üzem szüneteknél vagy ha fagymentes fel-szerelés nem lehetséges, a következő intézkedéseket végezze le (lásd az „Ápolás és karbantartás“ fejezet, „Fagyás elleni védelem“ részét): Víz leeresztése. Öblítse át a készüléket fagyállószerrel Kapcsolja ki és biztosítsa a főkapcsolót.

Készülék vibráció Az üzemképes állapotba hozás Kikapcsolás vészhelyzetben A készülék bekapcsolása Az üzemképes állapot visszaállítása A készülék kikapcsolása Leállítás Műszaki adatok HDC 20/8 HDC 20/8 H HDC 20/16 HDC 20/16 H1.509-502.0 2.509-602.0 1.509-501.0 2.509-601.0Teljesítményre vonatkozó adatokMunkanyomás MPa (bar) 8 (80) 8 (80) 16 (160) 16 (160) Fúvóka nagyság 2 kézi szórópisztoly üzeme esetén -- 080 080 055 055 Max. üzemi túlnyomás (biztonsági szelep) MPa (bar) 13 (130) 13 (130) 20 (200) 20 (200) Szállított mennyiség l/h (l/min) 2000 (33,3) 2000 (33,3) 2000 (33,3) 2000 (33,3) Vízcsatlakozás Hozzáfolyási mennyiség (min.) l/h (l/min) 2000 (33,3) 2000 (33,3) 2000 (33,3) 2000 (33,3) Hozzáfolyási nyomás (min.) MPa (bar) 0,15 (1,5) 0,15 (1,5) 0,15 (1,5) 0,15 (1,5) Hozzáfolyási nyomás (max.) MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) Hozzáfolyási hőmérséklet (max.) °C 60 85 60 85 Elektromos csatlakozás Áramfajta --3~3~3~3~ Frekvencia Hz 50 50 50 50 Feszültség V 400 400 400 400 Csatlakozási teljesítmény kW 7 7 11 11 Elektromos biztosíték (lomha) A 20 20 35 35 Védelmi fokozat -- IPX5 IPX5 IPX5 IPX5 Védelmi osztály --IIII Maximális megengedett hálózati impedancia Ohm -- -- 0,271+j0,169 0,271+j0,169 Elektromos ellátó vezeték mm 5x 2,5 5x 2,5 5x 6 5x 6Méretek és súly Hossz mm 860 860 860 860 szélesség mm 580 580 580 580 magasság mm 615 615 615 615 Súly burkolattal együtt kg 130 135 145 150 Az EN 60335-2-79 szerint megállapított értékekZaj kibocsátásHangnyomás szint L

dB(A)73737878 Bizonytalanság K

dB(A)3322 Hangnyomás szint L + bizonytalanság K

dB(A)90909595 Kéz-kar vibrációs kibocsátási értékKézi szórópisztoly m/s 3,63 3,63 3,63 3,63Sugárcső m/s 7,52 7,52 7,52 7,52Bizonytalanság K m/s 1,0 1,0 1,0 1,0A kivétel oka az (EU) 2019/1781 rendelet I. mellékletének 2. szakaszának 12. pontja szerint: a) 135HU- 5 HDC 20/16 ábrázolása A Magasnyomású csatlakozás(DN 15 - M22x1,5)B Vízcsatlakozás(3/4“, laposan tömítő)몇 VIGYÁZATSérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.몇 VIGYÁZATSérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Méret lap

Szállítás Tárolás 136 HU- 6 Az illetékes Kärcher-kereskedővel karbantartási szer- ződést köthet a készülékre. A készüléket fagytól védett helyiségekben ajánlott felál- lítani. Fagyveszély esetén, pl. külső installációknál, a készüléket ki kell üríteni és fagyállószerrel át kell öblíte- ni. Csavarja le a víztápláló-vezeték tömlőt és a ma- gasnyomású tömlőt. A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek. Megjegyzés: Vegye figyelembe a fagyállószer gyártó- jának az alkalmazásra vonatkozó előírásait. Teljesen töltse fel az úszótartályt kereskedelmi for- galomban kapható fagyállószerrel. A felfogó edényt helyezze a magasnyomás kime- net alá. Kapcsolja be a készüléket és addig hagyja menni, amíg az úszó tartály vízhiány biztosítéka üzembe lép és a készülék kikapcsol. Ez bizonyos fokú korrózió védelmet is biztosít. VESZÉLY Sérülésveszély! Minden karbantartási- és javítási mun- ka esetén ki kell kapcsolni a főkapcsolót. A vezérlés hibaszám kijelzője – Hiba keletkezésekor a berendezés üzemkész álla- pota lekapcsol és a szivattyú kikapcsol. A többszö- rös hiba ellenőrzőlámpa ritmusban villog a hiba- számmal ill. vízhiány vagy a motoron kioldott te- kercsvédő érintkező esetén ég a hozzátartozó ki- jelző lámpa. Továbbá a hibaszámot a vezérlés 7- szegmens kijelzőjén is kijelzi. – Amennyiben a fenti hibák egyike lép fel, akkor a ké- szüléket a hiba elhárítása után a kioldó gomb meg- nyomásával ismét üzembe lehet helyezni. Ápolás és karbantartás VESZÉLY Sérülésveszély! Minden karbantartási- és javítási munka esetén ki kell kapcsolni a főkapcsolót. Karbantartási terv Időpont Tevékenység érintett részegység Megvalósítás ki végzi naponta Kézi szórópisztoly el- lenőrzése Kézi szórópisztoly Ellenőrizze, hogy a kézi szórópisztoly tömítése jól zár-e. Ellen- őrizze a biztosíték funkcióját akaratlan használat ellen. Cserél- je ki a hibás kézi szórópisztolyokat. Kezelő Magasnyomású töm- lők ellenőrzése Kimeneti vezetékek, tömlők a munkaké- szülékhez Vizsgálja meg a tömlőket esetleges sérülésekre. A sérült töm- lőket azonnal cserélje ki. Balesetveszély! Kezelő hetente vagy 40 üzemóra után A berendezés tömíté- sének ellenőrzése teljes berendezés Szivattyú, túlfolyó szelep és vezetékrendszerek tömítettségé- nek vizsgálata. A szivattyú alatti olaj vagy percenként több mint 3 csepp szivárgása esetén értesítse a szerviz szolgálatot. Szi- várgási furatokat szabadon hagyni. Kezelő/Szerviz szolgálat olajszintet ellenőrizni Olajszint kijelző a szivattyún Ha az olaj tejes, ki kell cserélni. Kezelő Ellenőrizze a olajszin- tet Olajszint kijelző a szivattyún Ellenőrizze a szivattyú olajszintjét. Szükség esetén töltsön utá- na olajat (megrend. szám 6.288-016). Kezelő havonta vagy 200 üzemóra után Ellenőrizze a szivat- tyút Magasnyomású szivattyú Ellenőrizze, hogy a szivattyú nem szivárog-e. Több, mint 3 csepp víz per perc esetén értesítse a szerviz szolgálatot. Kezelő Vízhiány biztosíték el- lenőrzése Úszókapcsoló az úszótartályban A vízhiány biztosíték úszóját kb. 5 másodperc után nyomja le és ellenőrizze a hiba kijelzést a vezérlőpanelen. Adott esetben távolítsa el a lerakódásokat. Kezelő Úszószelep ellenőrzé-

Úszótartály A vízszintnek 40 mm-el a túlfolyó alatt kell lenni. Zárt úszósze- lep esetén nem szabad víznek kilépni. Kezelő Utánfutási időt ellen- őrizni. Vezérlés Felhasználó (pl. kézi szórópisztoly) bezárása. Az utánfutási idő után a szivattyúnak ki kell kapcsolni. Kezelő Automatikus bekap- csolás ellenőrzése Nyomásérzékelő A szivattyú áll, mivel nem történik vízvétel. Nyissuk ki a kézi szórópisztolyt. Ha a nyomás a magasnyomású hálózatban a bekapcsolási pont alá süllyed, akkor a szivattyúnak be kell kapcsolni. Kezelő Tömlőbilincsek után- húzása Minden tömlőbilincs A tömlőbilincseket nyomatékkulccsal utánhúzni. A meghúzási nyomaték 28 mm névleges átmérőig = 2 Nm, 29 mm-től = 6Nm. Kezelő félévente vagy 500 üzemó- ra után Olajcsere Magasnyomású szivattyú Olaj leeresztése. 1 liter új olajat (megrend. szám 6.288-016.0) töltsön be. Ellenőrizze az olajszint kijelzőn feltöltési szintet. Kezelő félévente vagy 1000 üze- móra után Vizsgálja meg a ké- szüléket vízkőlerakó- dásokra Teljes vízrendszer A szelepek vagy szivattyúk működési zavarai vízkövességre utalhatnak. Adott esetben végezze el a vízkőtelenítést. Kiképzett kezelő a vízkőtelenítésre Szorítók utánhúzása Kapcsolószekrény Minden szorítót a szerelési egység fő áramkörében utánhúzni. Villanyszerelő Úszószelep ellenőrzé-

Úszótartály A vízszintnek 40 mm-el a túlfolyó alatt kell lenni. Zárt úszósze- lep esetén nem szabad víznek kilépni. Szerviz évente Biztonsági ellenőrzés teljes berendezés Biztonság ellenőrzés a folyadéksugárzóra vonatkozó irányel- vek alapján. Szakértő Karbantartási szerződés Fagyás elleni védelem Víz leeresztése Öblítse át a készüléket fagyállószerrel Segítség üzemzavar esetén Hibaszám Hiba leírása 01 Vízhiány 02 Tekercselés védő érintkező 03 Vízhőmérséklet túl magas 04 Szivárgás kikapcsoló 1 (30 perc folyama- tos üzem) 05 Szivárgás kikapcsoló 2 (kis szivárgás) 06 A nyomásérzékelő nem küld jelet 07 A hőmérséklet érzékelő nem küld jelet 08 A BE kapcsoló tartósan áram alatt van 137HU- 7 Üzemzavar Lehetséges ok Elhárítás ki végzi A készülék nem megy, az üzemkész álla- pot kontroll lámpája nem világít. Nincs feszültség a készülékben. Ellenőrizze az elektromos hálózatot. Villanyszerelő A főkapcsoló ki van kapcsolva. Főkapcsolót bekapcsolni. Kezelő A vezérlés és az előnyomó szivattyú motorvé- dő kapcsolója kioldott. Ellenőrizze a motorvédő kapcsolót. Szerviz A vezérlőpanel meghibásodott, a zöld LED-ek nem villognak. Ellenőrizze a vezérlőpanelt, szükség esetén cserélje ki. Szerviz A szivattyú nem indul be a készenléti idő alatt a kézi szórópisztoly megnyitására A nyomásérzékelő vagy a kábel a nyomásér- zékelőhöz meghibásodott. Cserélje ki a nyomásérzékelőt vagy a kábelt. Szerviz A készülék nem éri el a teljes nyomást A szórófej kopott. Cserélje ki a szórófejet. Kezelő Szívóoldali csővezetékrendszer szivárog. Ellenőrizze a csavarkötéseket és a tömlőket. Kezelő A biztonsági szelep szivárog. Ellenőrizze a beállítást, szükség esetén helyezzen bele új tömítést. Szerviz A túlfolyószelep szivárog vagy túl alacsonyra van állítva. Ellenőrizze a szűrő alkatrészeket, rongálódás esetén cse- rélje ki, szennyeződés esetén tisztítsa. Szerviz A szelep a szivattyúban meghibásodott, a magasnyomású mágnesszelep nem zár. Cserélje ki a hibás alkatrészeket. Szerviz A magas nyomású szivattyú kopog, a manométer erősen leng A szivattyú levegőt szív. Ellenőrizze a szívórendszert és szüntesse meg a szivárgá- sokat. Kezelő A szeleptányér vagy a szeleprugó meghibá- sodott. Cserélje ki a hibás alkatrészeket. Szerviz Az előnyomó szivattyú vízköves vagy meghi- básodott. Ellenőrizze az előnyomó szivattyút. Kezelő A túlfolyószelep állandóan nyit és zár 0 kivétel esetén Szivárgás a magasnyomású csővezeték rendszerben vagy a kézi szórópisztoly nem tömített. Keresse meg a szivárgást és tömítse. Kezelő A visszacsapó szelep ill. a vezérlődugattyú tö- mítése a túlfolyószelepben szivárog. Állítsa helyre a túlfolyószelepet. Szerviz A vízhiány ellenőrzőlámpája világít (hiba- szám 01) A vízhiány biztosíték az úszó tartályban mű- ködésbe lépett. Szüntesse meg a vízhiányt. Kezelő Az úszó szelep szorul. Ellenőrizze az úszószelep könnyen járását. Kezelő A motortúlmelegedés ellenőrzőlámpája világít (hibaszám 02) Thermo érzékelő a motorban vagy a túláram védelem kapcsolója kioldott. Szüntesse meg a túlterhelés okát. Szerviz A többszörös hiba ellenőrzőlámpája vil- log (hibaszám 03) A hőmérsékletérzékelő az úszótartályban működésbe lépett. Csökkentse a vízellátás hőmérsékletét. Kezelő A többszörös hiba ellenőrzőlámpája vil- log (hibaszám 04) Magasnyomású csővezetékrendszer szivá- rog (szivárgás). Keresse meg a szivárgást és tömítse. Kezelő Túl sok felhasználó van nyitva egyszerre. Zárjon be néhány felhasználót. Kezelő Az áramláskapcsoló meghibásodott. Az áramláskapcsolót kicserélni.Szerviz A többszörös hiba ellenőrzőlámpája vil- log (hibaszám 05) Magasnyomású csővezetékrendszer szivá- rog (szivárgás). Keresse meg a szivárgást és tömítse. Kezelő Az áramláskapcsoló meghibásodott. Az áramláskapcsolót kicserélni.Szerviz A többszörös hiba ellenőrzőlámpája vil- log (hibaszám 06) A nyomásérzékelő nem küld jelet. Ellenőrizze a nyomásérzékelőt, adott esetben cserélje ki. Szerviz A többszörös hiba ellenőrzőlámpája vil- log (hibaszám 07) A hőmérséklet érzékelő nem küld jelet. Ellenőrizze a hőmérséklet érzékelőt, adott esetben cserél- je ki. Szerviz Tartozékok Tisztítószer A tisztítószerek megkönnyítik a tisztítási feladatot. A táblázatban tisztítószer-választékot láthat. A tisztítószerek felhasználása előtt mindenképpen figyelembe kell venni a cso- magoláson szereplő javaslatokat. Felhasználási terület Célcsoport Tisztítószer Kärcher elnevezés Adagolás magasnyo- másban Habosítás Élelmiszeripar/Darabolóüzem Fertőtlenítő tisztító RM 732 1-3% Fertőtlenítőszer RM 735 0,75-7% Habfertőtlenítőszer, lúgos RM 734 2-5% Italüzemek/Pincészetek Habtisztítószer, lúgos RM 58 ASF 1-2% Habtisztítószer, savas RM 59 ASF 1-2% Habfertőtlenítőszer, lúgos RM 734 2-5% Közösségek Habtisztítószer külső, semleges RM 57 1-2% Fertőtlenítőszer belül RM 732 1-3% Mezőgazdaság Fertőtlenítő tisztító RM 732 1-3% Fertőtlenítőszer RM 735 0,75-7% Magasnyomású tisztítás Italüzemek/Pincészetek Univerzális tisztítószer RM 55 0,5-8% Habfertőtlenítőszer, lúgos RM 734 2-5% Közösségek Aktív mosás, lúgos RM 81 1-5% Mezőgazdaság Aktív mosás, lúgos RM 31 1-5% Aktív mosás, lúgos RM 81 1-5% Hajófelszerelés Aktív mosás, lúgos RM 81 1-5% Autó-/teherautó műhely Aktív tisztítószer, lúgos (motor/alkatrészek) RM 31 1-5% Aktív mosás, lúgos (jármú felső-/alsó mosás) RM 81 1-5% Padlótisztítás Élelmiszeripar/Darabolóüzem Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Italüzemek/Pincészetek, közössé- gek Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Autó-/teherautó műhely Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Hajófelszerelés Intenzív alaptisztítás RM 750 1-5% Durva padlótisztító RM 69 0,5-1% Mosókefe Közösségek Aktív mosás külső, lúgos RM 81 1-5% Univerzális tisztítószer RM 55 0,5-8% Autó-/teherautó műhely Aktív mosás, lúgos (jármú felső-/alsó mosás) RM 81 1-5% Hajófelszerelés Aktív mosás külső, lúgos RM 81 1-5% 138 HU- 8 – A felszerelés előtt ellenőrizni kell a fal teherbírását. Betonhoz, üreges téglához-, téglához- és gázbeton falakhoz megfelelő tipliket és csavarokat kell hasz-nálni, pl. tipli-horgony (furatsablont lásd a csoma-goláson).– A készüléket nem szabad mereven összekötni a vízvezeték- vagy a magasnyomású csővezeték-hálózattal. Feltétlenül fel kell szerelni összekötő-csöveket.– A vízvezeték-hálózat és az összekötő tömlő között egy zárócsapot kell felszerelni.A magasnyomású vezetékek beszerelésénél figyelem-be kell venni a törvényalkotó adott nemzeti előírásait.– A nyomás esésnek a csővezetékben 1,5 MPa alatt kell lenni.– A kész csővezetéket 16 MPa (HDC 20/8) ill. 32 MPa (HDC 20/16) kell ellenőrizni.– A csővezeték szigetelésének 100 °C hőmérséklet-nek kell ellenállni.FIGYELEMRongálódásveszély a berendezés számára nem meg- felelő vízzel történő ellátás esetén. Megjegyzés:A vízellátás szennyeződései a berende-zést megrongálhatják. Kärcher ajánlja egy < 80 µm szemcseméretű vízszűrő használatát.A nyersvíz minőségi követelményei:* próba térfogat 1liter / ülepítési idő 30 perc** Magasabb értékeknél vízkőtelenítés szükséges. A vízbemenetet víztömlővel csatlakoztassa a víz-vezetékhálózathoz.– A vízellátás teljesítményének legalább 2000 l/h kell lenni legalább 0,15 MPa mellett.– Előnyomó szivattyú nélküli készülékek: A vízhő-mérsékletnek 60 °C alatt kell lenni.– Készülékek előnyomó szivattyúval: A vízhőmér-sékletnek 85 °C alatt kell lenni.Megjegyzés: A bekapcsolás rövid időre feszültség csökkenést eredményez. Kedvezőtlen hálózati feltéte-leknél más készülékek akadályozása léphet fel.FIGYELEMA megengedett maximális hálózati impedenciát az elektromos csatlakozási pontnál (lásd Műszaki adatok) nem szabad túllépni. Amennyiben valami nem világos a csatlakozási pontnál lévő hálózati impedanciával kap-csolatban, akkor kérem, lépjen kapcsolatba az energia-ellátó vállalattal.– A csatlakozási értékeket lásd a Műszaki adatoknál és a Típus táblán.– Az elektromos csatlakozást villanyszerelőnek kell elvégezni és meg kell felelnie az IEC 60364-1-nek.– Áramvezető alkatrészeknek, kábeleknek és a mun-katerületen lévő készülékeknek kifogástalan álla-potban, vízsugár ellen védettnek kell lenni. VESZÉLYAz elektromos balesetek elkerülése érdekében javasol- juk, hogy a dugaljat előkapcsolt FI védőkapcsolóval (max. 30 mA névleges kioldó áramerősség) használják.A készülék gyárilag 8 MPa (HDC 20/8) ill. 14 MPa (HDC 20/16) nyomásra van beállítva. 1 Beállító csavar a magasnyomáshoz2 Ellenanya a magasnyomáshoz3 Nyomás-/mennyiségszabályozás orsója4 Beállítói csavar a kisnyomáshoz5 Ellenanya a kisnyomáshoz6 Túlfolyó szelep burkolata Ellenőrző manométert (alkatrész sz. 4.742-025) a magasnyomású csatlakozónál felszerelni. Magasnyomású tömlőt a servopress kézi szóró- pisztollyal az ellenőrző manométerhez csatlakoz-tatni. A servopress-t „MIN“ állásra fordítani, kézi szóró-pisztolyt kinyitni, és a készüléket járni hagyni. A nyomás-/mennyiség szabályozás orsóját ütközé-sig becsavarni. Ellenanyát a magasnyomáshoz kioldani. A magasnyomás beállító csavarját elfordítani, hogy a túlfolyó szelep nyitási nyomása elérje az 1,5 MPa-t az ellenőrző manométeren.Megjegyzés: A beállító csavar óra járásával megegye-ző elfordítása növeli, az óra járásával ellentétes elfordí-tása csökkenti a nyomást. A magasnyomás beállító csavarját az ellenanyával biztosítani. Ellenőrizze a munkanyomást és a szállított men-nyiséget. A magasnyomás beállító csavarját és az ellen- anyát biztosító lakkal plombálni kell.Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk for-galomba hozott kivitelben megfelel az EU irányelvek vo-natkozó, alapvető biztonsági és egészségügyi követel-ményeinek. A gép jóváhagyásunk nélkül történő módo-sítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.5.957-926Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.A dokumentáció összeállításáért felelős:S. ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Straße 28-4071364 Winnenden (Germany)Tel.: +49 7195 14-0Fax: +49 7195 14-2212Winnenden, 2021/02/01Minden országban az illetékes forgalmazónk által ki-adott garancia feltételek érvényesek. Az esetleges üzemzavarokat a készüléken a garancia lejártáig költ-ségmentesen elhárítjuk, amennyiben anyag- vagy gyár-tási hiba az oka. Berendezés installációja Csak felhatalmazott szakszemélyzet részére! Falra szerelés A magasnyomású vezetékek szerelése Vízellátás pH-érték 6,5...9,5Elektromos vezetőképesség < 2000 µS/cmÜlepíthető anyagok < 0,5 mg/l *Leszűrhető anyagok (szemcse-nagyság 0,025 mm alatt) < 20 mg/lSzénhidrogének < 20 mg/lKlorid < 300 mg/lKalcium < 85 mg/l **Összkeménység < 9 °dH **Vas < 0,5 mg/lMangán < 0,05 mg/lRéz < 0,02 mg/lkellemetlen szagoktól mentes
