Terméktípus	Esernyős szárító
Márka	AquaPur
Modell	IAN 297141
Cikkszám	327051_1904
Típus	30157
Súly	Kb. 3,5 kg
Árbóc átmérője	50 mm
Kihajtott szárító átmérője	Kb. 2,95 m
Nyitott karok közötti távolság	Kb. 2,10 m
Maximális terhelhetőség	150 kg
Fő anyag	Alumínium (árbóc és karok)
Karok száma	4
Nyitás típusa	Emelőkötéllel, csörlővel
Szerelés típusa	Csavarható vagy betonozható talphüvely
Használat	Magán, kültéri
Biztonság	Fulladásveszély: védőhuzat mellékelve
Karbantartás	Vízsugárral tisztítható, ne használjon agresszív tisztítószereket
Alkatrészek elérhetők	Emelőkötél, árbóc, egyéb eredeti alkatrészek
Garancia	3 év a vásárlás dátumától számítva
Mellékelt tartozékok	4 kötélfeszítő klip, 4 kar, csavarozó szerszám, 2 védősapka, rögzítőfedél, távtartó darab, alumínium cső, talphüvely, védőhuzat, árbóc, 2 csillagmag, emelőkötél, fogantyú

Gyakran ismételt kérdések - IAN 297141 AQUAPUR

Hogyan szereljem össze a talphüvelyt?

A talphüvelyt csavarozhatja vagy betonozhatja. Csavarozáshoz használja a mellékelt csavarozó szerszámot és az alumínium csövet. Betonozáshoz ásson egy 40 cm átmérőjű és 30 cm mély gödröt, majd betonozza be a hüvelyt, miután a lyukakat újságpapírral védte.

Hogyan állítsam be a szárító magasságát?

Oldja ki a felső csillagmag karját, és mozgassa a fogaslécen a kívánt magasságba. Rögzítse, mielőtt kinyitja a karokat.

Hogyan nyissam ki az esernyős szárítót?

Lassan húzza meg a piros fogantyút az emelőkötélen, ugyanabba az irányba, mint a jobb kar. Az alsó csillagmag felfelé csúszik és automatikusan rögzül. A kötelet beakaszthatja a fogantyú hornyába a könnyebb húzás érdekében.

Hogyan zárjam be a szárítót?

Vegye le az összes ruhát, lazítsa meg az alsó csillagmag fogantyúját, húzza le teljesen, majd nyomja a karokat a felső csillagmag hornyaiba, amíg be nem kattannak. Végül helyezze fel a védőhuzatot.

Mik a fontos biztonsági előírások?

Minden használat előtt ellenőrizze, hogy a szárító nem sérült-e. Ossza el egyenletesen a ruhákat. Erős szélben ne teregessen. Használat után zárja be a szárítót, és fedje le a huzattal a fulladásveszély elkerülése érdekében. Tartsa távol a gyerekeket.

Hogyan karbantartsam a szárítót?

Tisztítsa a köteleket enyhén nedves ruhával. A szárítót vízsugárral is leöblítheti. Ne használjon éles tárgyakat vagy agresszív tisztítószereket. A huzat és a kötelek kopó alkatrészek.

Hová tegyem a szárítót használaton kívül?

Zárja be a szárítót, és tegye rá a védőhuzatot. Vegye ki a talphüvelyből, és tárolja száraz, szélvédett helyen, gyermekektől elzárva. Rögzítse, hogy ne dőljön el.

Mi a maximális terhelhetőség?

A maximális terhelhetőség 150 kg. Ügyeljen a ruhák egyenletes elosztására, hogy a szárító ne billenjen ki.

Mit tegyek, ha az emelőkötél kikopik?

Cserélje ki gyorsan egy új eredeti kötélre. A hibás kötél hirtelen elszakadhat. Rendelhet pótkötelet, ha megadja a szárító típusát (30157).

Hogyan érvényesítsem a garanciát?

Őrizze meg a blokkot és a cikkszámot (327051_1904). Vegye fel a kapcsolatot az ügyfélszolgálattal telefonon vagy e-mailben. Küldje el a hibás terméket a vásárlási bizonylattal és a hiba leírásával együtt, a szállítási költséget Ön fizeti. A garancia 3 év.

HASZNÁLATI ÚTMUTATÓ IAN 297141 AQUAPUR

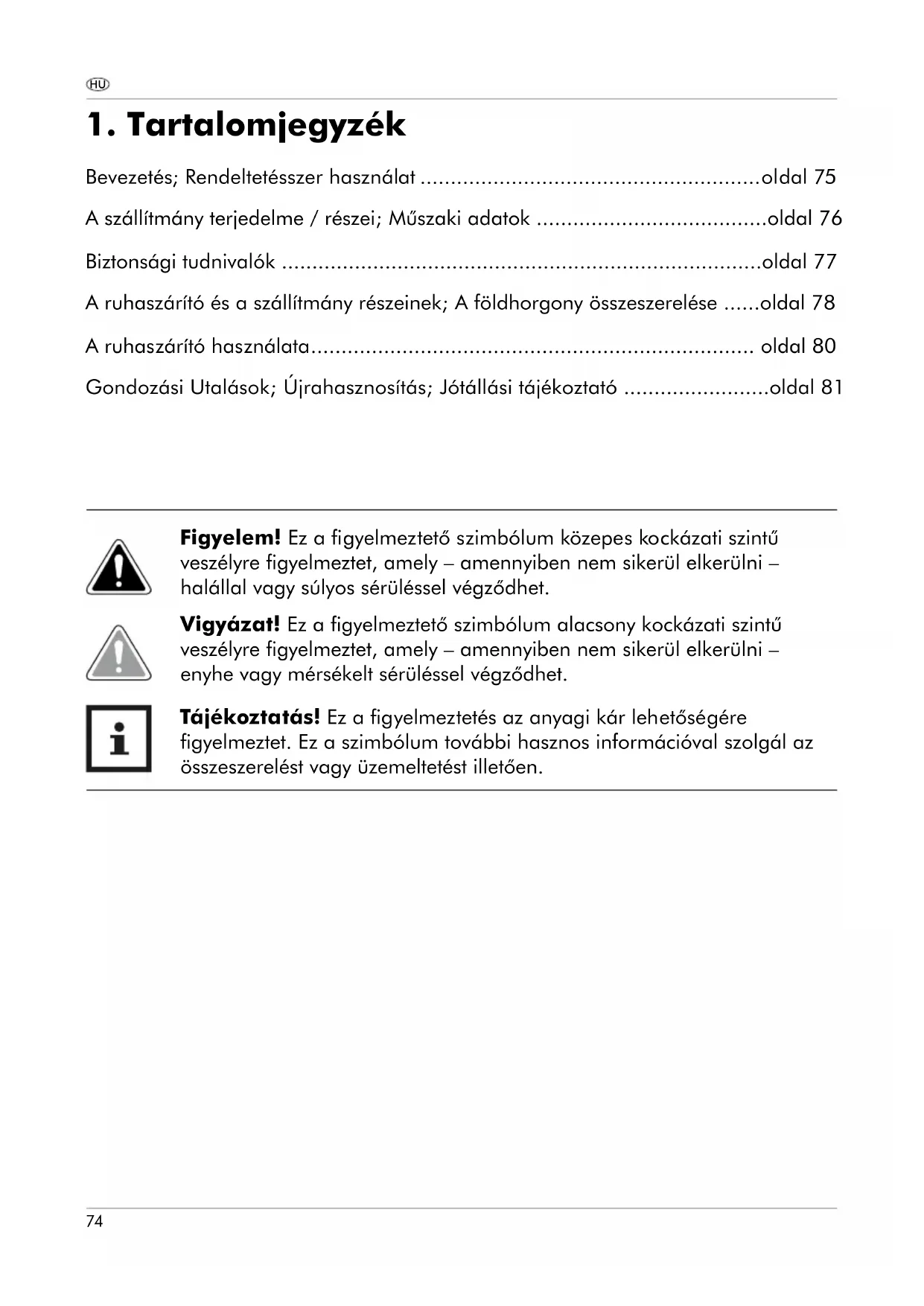

Tartalomjegyzék Bevezetés; Rendeltetésszerű használat ... 75. oldal A szállítmány terjedelme / részei; Műszaki adatok ... 76. oldal Biztonsági tudnivalók ... 77. oldal A ruhaszárító és a szállítmány részei; A földhorgony összeszerelése ... 78. oldal A ruhaszárító használata ... 80. oldal Gondozási utalások; Újrahasznosítás; Jótállási tájékoztató ... 81. oldal

Figyelem! Ez a figyelmeztető szimbólum közepes kockázati szintű veszélyre figyelmeztet, amely – amennyiben nem sikerül elkerülni – halállal vagy súlyos sérüléssel végződhet.

Vigyázat! Ez a figyelmeztető szimbólum alacsony kockázati szintű veszélyre figyelmeztet, amely – amennyiben nem sikerül elkerülni – enyhe vagy mérsékelt sérüléssel végződhet.

Tájékoztatás! Ez a figyelmeztetés az anyagi kár lehetőségére figyelmeztet. Ez a szimbólum további hasznos információval szolgál az összeszerelést vagy üzemeltetést illetően.

2. Bevezetés

2.1 Gratulálunk!

Ön egy értékes termék megvásárlása mellett döntött. Az összeszerelés és az első üzembeállítás előtt ismerkedjék meg a termékkel.

Ez a használati útmutató ehhez az alumínium ruhaszárítóhoz tartozik. Fontos összeszerelési és használati információkat tartalmaz.

A jobb érthetőség érdekében az alumínium ruhaszárítót a továbbiakban "ruhaszárítóként" említjük a leírásban.

Gondosan olvassa el a használati utasítást, különösen a biztonsági utasítást, mielőtt a ruhaszárítót használatba veszi. A használati utasításban leírtak figyelmen kívül hagyása súlyos sérüléseket vagy a ruhaszárító károsodását okozhatja.

A használati utasítás az Európai Unióban érvényes szabványokon és szabályokon alapul. Külföldön vegye figyelembe az ország-specifikus irányelveket és törvényeket.

A használati utasítást őrizze meg további felhasználás céljából. Ha a ruhaszárítót továbbadja harmadik személynek, feltétlenül mellékelje hozzá ezt a használati utasítást is.

3. Rendeltetésszerű használat

A szétnyitható ruhaszárító magáncélú, háztartási felhasználásra készült.

A ruhaszárítót csak az ebben a használati utasításban leírt módon használja. Minden egyéb használat nem rendeltetésszerű, és dologi – sőt személyi – károkat okozhat. A ruhaszárító nem gyermekjáték.

A gyártó vagy kereskedő semmiféle felelősséget nem vállal azon károkért, amelyek nem rendeltetésszerű vagy hibás használatból keletkeztek.

4. A szállítmány terjedelme / részei

1 Zsinórrögzítő, 4 × 2 Kar, 4 × 3 Beforgató szerszám, 4 Védősapka, 2 × 5 Beforgatható talajhorgony-fedél, 6 Távtartó idom, 7 Alumínium cső, 8 Beforgatható talajhorgony, 9 Védőhuzat, 10 Csőoszlop, 12 Felhúzó zsinór, 11 Csillag idom, 2× 13 Felhúzó zsinór fogantyú (B ábra), 14 Reteszelő elemek a csillag felső részén (B ábra), 15 Kezelőbillentyű a csillag felső részén, 2× (B és C ábra), 16 Fogazott sín (C ábra), 17 Ruhaszárító kötél (D ábra), 18 Furatok (E és H ábra)

5. Műszaki adatok

Típus: 30157

Tömeg: kb. 3,5 kg

A csőoszlop méretei (Ø): 50 mm

A ruhaszárító méretei (Ø): kb. 2,95 m

Távolság a 2 nyitott kar között: kb. 2,10 m

A csillag alkatrészek maximális terhelhetősége: 150 kg

Cikkszám: 327051_1904

6. Biztonsági tudnivalók

FIGYELEM: A szárítógépet minden használat előtt meg kell vizsgálni, hogy nincs-e megrongálódva. Megrongálódott szárítógépet nem szabad használni.

Ügyeljen arra, hogy egyenletesen eloszlassa a ruhákat a szárítón. Erős szélben ne végezze a teregetést. A ruhaszárítót úgy helyezze el, hogy szabadon forgatható legyen. A szárító összecsukása vagy tárolása előtt vegye le az összes csipeszt, hogy elkerülje a tartócső megsérülését. Tároláskor használjon egy gumiszalagot vagy a védőtokot, hogy megakadályozza a kötelek összekuszálódását.

Figyelem: Ügyeljen arra, hogy gyerekek ne játsszanak a szárítóval. Pl. körhintának - fulladásveszély! A termék nem játékszer. Használat után csukja össze a szárítót. A fedelet és rögzítőt zárja be a szárító eltávolítása után.

Vigyázat! Megfulladás veszélye! Minden alkalommal, amikor összecsukja a ruhaszárítót, fel kell húzni rá a hozzátartozó védőborítót 9 annak érdekében, hogy valaki (gyerek!) beleakadjon a ruhaszárító zsinórjába!

A PE csomagolás nem gyermekjáték – fulladásveszély! A kinyitás után a csomagolást azonnal helyezze el a szelektív hulladékgyűjtőben.

A PE környezetbarát és nem mérgező. Figyelem! A borítékvédelem nem gyermekjáték – fulladásveszély! A kinyitás után a csomagolást azonnal helyezze el a szelektív hulladékgyűjtőben.

6.1 A szárítószínárak kopása a ruhaszárító ernyő nyitásakor

A szárítószínárak mind a ruhaszárító ernyő fontos részét képezik, ezért magas teherbírásra és élettartamra tervezték őket. Mindazonáltal a készülék

használata során szükség lehet a szárítószín cseréjére. Ha a szárítókötél külső részén szakadt szálakat észlelhetők (a zsinór kirojtosodik), akkor a szárítókötéleket minél hamarabb egy új eredeti szárítókötélre ki kell cserélni. Ezt Ön a ruhaszárító megadásával, közvetlenül tőlünk kapja meg.

Hibás felhúzó zsinór használata esetén hirtelen elszakad, és a legrosszabb esetben Ön használat közben elveszíti az egyensúlyát – sérülésveszély!

Vigyázat! Kérjük, minden kinyitás után fektesse a karjára úgy a kifeszítőzsinórt 12, hogy az a talajhoz érve ne piszkolódjon össze, és ne a megfulladás veszélyét jelentse gyermekek számára!

6.2 A tartócső kopása

A talajtípustól függően a talajba szúrt vagy a foglalatban forgó tartócső ki van téve a kopásnak. Kérjük, legalább egy évben egyszer vizsgálja meg a tartócső kopását, ahol az a foglalatból/talpból kilép. Habár a tartócsövet többszörösen biztonságosra tervezték, ezen a ponton a csepegések a tartócső meggyengüléséhez vezethetnek. Amint azon a helyen csepegést észlel, vagy a tartócső egész köpenyén horpadást észlel, minél gyorsabban ki kell cserélni a tartócsövet egy új, eredeti tartócsőre.

Az erős csepegés a tartócsőre vagy pl. a fűnyíró vagy a talicska által okozott horpadások meggyengíthetik a tartócsövet és szélben vagy erős egyoldalú terhelés esetén összetörhet, és valakit veszélyeztethet. Az új tartócsövet beszerezheti a forgalmazójánál a ruhaszárító ernyő típusának megadásával, vagy közvetlenül tőlünk.

Új csőoszlopot Ön a ruhaszárító típusának megadásával, közvetlenül cégünktől kap. A további szerkezeti részeket is pl. a zsinórgörgők, szegecsek, mindig kipróbált eredeti alkatrészekkel pótolja. Csak ezek biztosítják az Ön ruhaszárítójának veszélytelen működését.

7. A ruhaszárító és a szállítmány részeinek

Ellenőrzése ÚTMUTATÓ! Sérülésveszély!

A csomagolás óvatlan felnyitása esetén a ruhaszárító megsérülhet. A kinyitáshoz ne használjon hegyes tárgyakat.

1. Vegye ki a ruhaszárítót a csomagolásból.
2. Távolítsa el a csomagolóanyagot és az összes védőfóliát.
3. Ellenőrizze, hogy a szállítmány teljes-e (ld. 'A' ábra).
4. Ellenőrizze, hogy a szárító vagy egyes részei nem sérültek-e. Ha igen, ne használja a ruhaszárítót. Forduljon a gyártó garanciajegyen megadott javítószervizhez.

8. A földhorgony összeszerelése

Olyan leállítási helyszínt válasszon, ahol a kifeszített ruhaszárító szabadon foroghat. A talajhorgony a talaj mindenkori adottságai szerint vagy beforgatható a talajba, vagy kiegyensúlyozható.

1. Távolítsa el a beforgatható talajhorgony csúcsáról a szállításnál alkalmazott védőelemet (ld. E ábra).
2. Távolítsa el a védősapkákat a 4 fedélről 5.
3. Akassza be a fedelet a beforgatható talajhorgony tartójába 8, amíg az helyére pattan (ld. 'F' ábra).

A talajhorgony a tartozékként szállított beforgató szerszámmal 3 és 7 talajsíkba beforgatható a talajba.

1. Helyezze vissza mindkét védősapkát 4 az alumínium csövek végeire 7 (ld. 'G' ábra).
2. Dugja keresztül az alumínium csövet 7 a beforgató szerszám felső nyílásain 3.
3. Illessze bele a távtartó idomot 6 a beforgatható talajhorgonyba 8 és tolja azt egészen lefelé (ld. 'F' ábra).
4. Tegye bele a beforgató szerszámot a talajhorgonyba és forgassa a talajhorgonyt a talajba az óra járásával egyező irányban addig, amíg a felső pereme a talajjal egy szintbe kerül.
5. Távolítsa el a beforgató szerszámot, valamint a talajhorgonyba bekerült földet.
6. Állítsa a ruhaszárító csőoszlopát a rajta található nyíl jelölésig a talajhorgonyba, és ellenőrizze vízmértékkel a ruhaszárító függőleges állását. (Lásd 'H' ábra).

Most már használhatja a ruhaszárítót.

8.2 A beforgatható talajhorgony bebetonozása

Ha a ruhaszárítót homokos vagy köves talajon szeretné felállítani, betonozza be a talajhorgonyt! Ezzel biztosítsa a stabilitását.

1. Ásson ki egy ásóval vagy lapáttal egy lyukat, aminek az átmérője 40 cm és a mélysége 30 cm (Lásd 'H' ábra).
2. Burkolja be a talajhorgony alsó végét 8 újságpapírba, hogy a furatokat 18 lefedje. A furatok így nem lesznek bebetonozva, és később a befolyt víz ki is tud folyni a talajhorgonyból.
3. Illessze bele a távtartó idomot 6 a talajhorgonyba, és tolja azt egészen lefelé (Lásd 'F' ábra).
4. Betonozza meg a talajhorgonyt a betonra megadott eljárás szerint. A talajhorgony alsó részére tekert újságpapírt szintén be lesz betonozva.
5. Mielőtt a beton megszilárdul, állítsa a ruhaszárítót a csőoszloppal a csőoszlopon található nyíl jelölésig 10 a talajhorgonyba, és ellenőrizze vízmértékkel a ruhaszárító függőleges állását. (Lásd 'H' ábra).
6. A ruhaszárítót vegye ki a talajhorgonyból, és várja meg, amíg a beton teljesen megszilárdul.

Most már használhatja a ruhaszárítót.

9. A ruhaszárító használata

9.1 A szárítópok szétnyitása és a magasság beállítása

A szárítópok magasságát az állócsövön a felső, piros fogantyú segítségével az Ön részére optimális magasságra lehet beállítani. Nyitáshoz először a felső csillag alakú részen kihúzzuk a karokat a rögzítésből (Lásd 'B' ábra).

9.2 Szétnyitás a kötélvonó segítségével

Ha a keszifogantyút meghúzzuk, akkor attól a szárítópok szétnyílik, és ezzel egyidejűleg a kötelek megfeszülnek. A beépített cigasor révén ez nagyon könnyen működik.

Vigyázat! Kérjük, minden kinyitás után fektesse a karjára úgy a kifeszítőzsinórt 12, hogy az a talajhoz érve ne piszkolódjon össze, és ne

jelentse a megfulladás veszélyét gyermekek számára!

9.3 A zsinórok utánhúzása

A karok alján található zsinórrögzítőket 1 - a zsinór kicserélését kivéve - lehetőleg SOHA ne nyissuk ki!

1. Nyissuk ki a szárítót annyira, hogy az alsó csillag-formájú rész beakadjon a fogazott sínbe.
2. A laza szárítószsinórt a zsinór enyhe húzásával egyenletesen osszuk el mind a négy oldalon a körkörös zsinórpályákon (lásd 'D' ábra).
3. Nyissuk ki és osszuk el a zsinórt lépésről lépésre mindaddig, amíg el nem érjük a használati állást, illetve amíg a legkülső zsinórpálya is meg nem feszül. Fontos! Használati állás: a csillag-formájú részek közötti távolság 30-35 cm!

9.4 A ruhaszárító összecsukása

1. Távolítson el minden tárgyat a ruhaszárító zsinórról 17.
2. Lazítsa ki a kezelőbillentyűt 15 a csillag alsó részén 11 (ld. 'C' ábra).
3. Húzza lefelé egészen a kezelőbillentyűn levő alsó csillag részt.
4. Tolja be a karokat 2 a reteszelő elemekbe 14 a csillag felső részén, amíg helyükre pattannak (ld. 'B' ábra).
5. Húzza rá a védőhuzatot 9 a ruhaszárítóra, a „Tárolás" c. fejezetben leírt módon, ha már nem szeretné használni vagy tárolná.

9.5 Tárolás

Csukja össze a ruhaszárítót, és húzza át a védőhuzatot a ruhaszárítón.

Vegye ki a ruhaszárítót a beborítható talajhorgonyból, és tárolja száraz,

szélmentes és kisgyermek által hozzá nem férhető helyen. Biztosítsa a ruhaszárító leesés ellen.

10. Gondozási utasítások

Ez a minőségi termék időjárásálló anyagokból készült, ezért minden

további nélkül locsolható kerti locsolótömlővel. A kötelek egy kissé

benedvesített ruhával tisztíthatók. Ne tisztítsa éles, durva tárgyakkal vagy agresszív tisztítószerekkel.

11. Újrahasznosítás

11.1 A csomagolás elhelyezése

A csomagolóanyagot fajtánként elkülönítve helyezze el. A hullámpapírt és kartont a papírhulladék közé, a fóliákat az értékesíthető anyagok gyűjtőhelyére tegye.

11.2 A ruhaszárító szabályszerű hulladékkezelése

A ruhaszárító hulladékkezelését az Ön országában érvényes előírások szerint kell elvégezni.

12. Jótállási tájékoztató

A termék megnevezése: Aluminium Ruhaszárító	Gyártási szám: 327051_1904
A termék típusa: 30157	A termék azonosításra alkalmas részeinek meghatározása: Címke az csillag idom
A gyártó cégneve, céme és email céme: JUWEL H. Wüster GmbH Bahnhofstraße 31, D-82467 Garmisch-Partenkirchen, [e-mail]	A szerviz neve, céme és telefonszáma: JUWEL H. Wüster GmbH Bahnhofstraße 31, D-82467 Garmisch-Partenkirchen, 0049-8821-1679
Az importáló és forgalmazó cégneve és céme: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rák árok 6.

1. A jótállási idő a Magyar Köztársaság területén, a Lidl Magyarország Kereskedelmi Bt. üzleteiben történt vásárlás napjától számított 3 év.
2. A jótállási igény a jótállási jeggyel érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítása érdekében őrizze meg a pénztári fizetésnél kapott jótállási jegyet (nyugtát).
3. A vásárlástól számított három napon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve, hogy a hiba a rendeltetésszerű használatot akadályozza.

A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. A fogyasztó jótállási kifogásáról a forgalmazó (szerviz) jegyzőkönyvet köteles felvenni, amelyben rögzíteni kell a fogyasztó nevét, címét, a fogyasztási cikk (termék) megnevezését, vételárát, a vásárlás időpontját, a hiba bejelentésének időpontját, a hiba leírását, a fogyasztó által érvényesíteni kívánt igényt, a kifogás rendezésének módját.

Amennyiben a kifogás rendezésének módja a fogyasztó igényétől eltér, ennek indokolását a jegyzőkönyvben meg kell adni. A jegyzőkönyv másolatát a fogyasztónak át kell adni. Ha a kötelezett a fogyasztó igényének teljesíthetőségéről annak bejelentésekor nem tud nyilatkozni, álláspontjáról legkésőbb három munkanapon belül köteles értesíteni a fogyasztót.

A jótállás ideje alatt a fogyasztó kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. Ha a forgalmazó, vagy szerviz a termék kijavítását megfelelő határidőre nem vállalja, vagy nem végzi el, a fogyasztó a hibát a forgalmazó költségére kijavíthatja, vagy mással kijavíttathatja. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezése után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése, kijavítása esetén a kicserélt, vagy kijavított termékre, illetve alkatrészre újra kezdődik.
2. A rögzített tűzhelyű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
3. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

A jóttállái igény bejelentésének és javításra átvételi időpontja:	A hiba oka:
A fogyasztó részére történő visszaadás időpontja:	A hiba javításanakódja:
A szerviz belyegője, kelt és alá;rasa: A javításra tekintettel a jószlás új határideje:

1. Tartalom

Bevezetés; Rendeltetésszerű használat 85. oldal A szállítás terjedelme / alkatrészek; Műszaki adatok 86. oldal Biztonsági utasítások 87. oldal A szárítógép és a szállítási terjedelem áttekintése; Padlórögzítés felszerelése .... 88. oldal A szárítógép használata 90. oldal Ápolási útmutató; Hulladékkezelés 91. oldal Jótállási jegy 92. oldal

11.1 A csomagolás ártalmatlanítása
