Producttype	Parapluie wasdroger
Merk	AquaPur
Model	IAN 297141
Artikelnummer	327051_1904
Type	30157
Gewicht	Ongeveer 3,5 kg
Diameter van de mast	50 mm
Diameter uitgevouwen wasdroger	Ongeveer 2,95 m
Afstand tussen geopende armen	Ongeveer 2,10 m
Maximale belasting	150 kg
Hoofdmateriaal	Aluminium (mast en armen)
Aantal armen	4
Openingstype	Met ophijskabel en takel
Montagetype	Inschroefbare of in te betonnen grondhuls
Gebruik	Privé, buiten
Veiligheid	Verstikkingsgevaar: beschermhoes meegeleverd
Onderhoud	Reinigen met waterspuit, geen agressieve schoonmaakmiddelen
Reserveonderdelen beschikbaar	Ophijskabel, mast, andere originele onderdelen
Garantie	3 jaar vanaf aankoopdatum
Meegeleverde accessoires	4 touwklemmen, 4 armen, schroefgereedschap, 2 beschermkappen, ankerdeksel, afstandsstuk, aluminium buis, grondhuls, beschermhoes, mast, 2 stervormige kernen, ophijskabel, handgreep

Veelgestelde vragen - IAN 297141 AQUAPUR

Hoe monteer ik de grondhuls?

U kunt de grondhuls inschroeven of inbetonneren. Voor het inschroeven gebruikt u het meegeleverde schroefgereedschap en de aluminium buis. Voor het inbetonneren graaft u een gat van 40 cm doorsnede en 30 cm diep, en betonneert u de huls nadat u de gaten met krantenpapier hebt beschermd.

Hoe stel ik de hoogte van de wasdroger af?

Ontgrendel de hendel van de bovenste stervormige kern en verplaats deze langs de rekstang naar de gewenste hoogte. Vergrendel hem voordat u de armen opent.

Hoe open ik de paraplu-wasdroger?

Trek langzaam aan de rode handgreep die aan de ophijskabel is bevestigd, in dezelfde richting als de rechterarm. De onderste stervormige kern schuift omhoog en vergrendelt automatisch. U kunt de kabel in de inkeping van de handgreep klemmen om het trekken te vergemakkelijken.

Hoe sluit ik de wasdroger?

Verwijder al het wasgoed, draai de handgreepknop van de onderste stervormige kern los, trek deze helemaal naar beneden en duw vervolgens de armen in de uitsparingen van de bovenste kern tot ze vastklikken. Plaats ten slotte de beschermhoes.

Wat zijn de belangrijke veiligheidsvoorschriften?

Controleer voor elk gebruik of de wasdroger niet beschadigd is. Verdeel het wasgoed gelijkmatig. Bij harde wind geen wasgoed ophangen. Sluit de wasdroger na gebruik en bedek hem met de hoes om verstikkingsgevaar te voorkomen. Houd kinderen op afstand.

Hoe onderhoud ik de wasdroger?

Reinig de touwen met een licht vochtige doek. U kunt de wasdroger ook met een waterspuit afspuiten. Gebruik geen scherpe voorwerpen of agressieve schoonmaakmiddelen. De hoes en de touwen zijn slijtageonderdelen.

Waar moet ik de wasdroger opbergen als hij niet wordt gebruikt?

Sluit de wasdroger en plaats de beschermhoes erover. Haal hem uit de grondhuls en bewaar hem op een droge, windvrije plaats, buiten het bereik van kinderen. Zet hem vast zodat hij niet kan omvallen.

Wat is de maximale belasting?

De maximale belasting is 150 kg. Zorg ervoor dat u het wasgoed gelijkmatig verdeelt om te voorkomen dat de wasdroger uit balans raakt.

Wat moet ik doen als de ophijskabel rafelt?

Vervang hem snel door een nieuwe originele kabel. Een defecte kabel kan plotseling scheuren. U kunt een vervangende kabel bestellen door het type van uw wasdroger (30157) te vermelden.

Hoe dien ik een garantieclaim in?

Bewaar de kassabon en het artikelnummer (327051_1904). Neem telefonisch of per e-mail contact op met de klantenservice. Stuur het defecte product portvrij met het aankoopbewijs en een beschrijving van het defect. De garantie is 3 jaar.

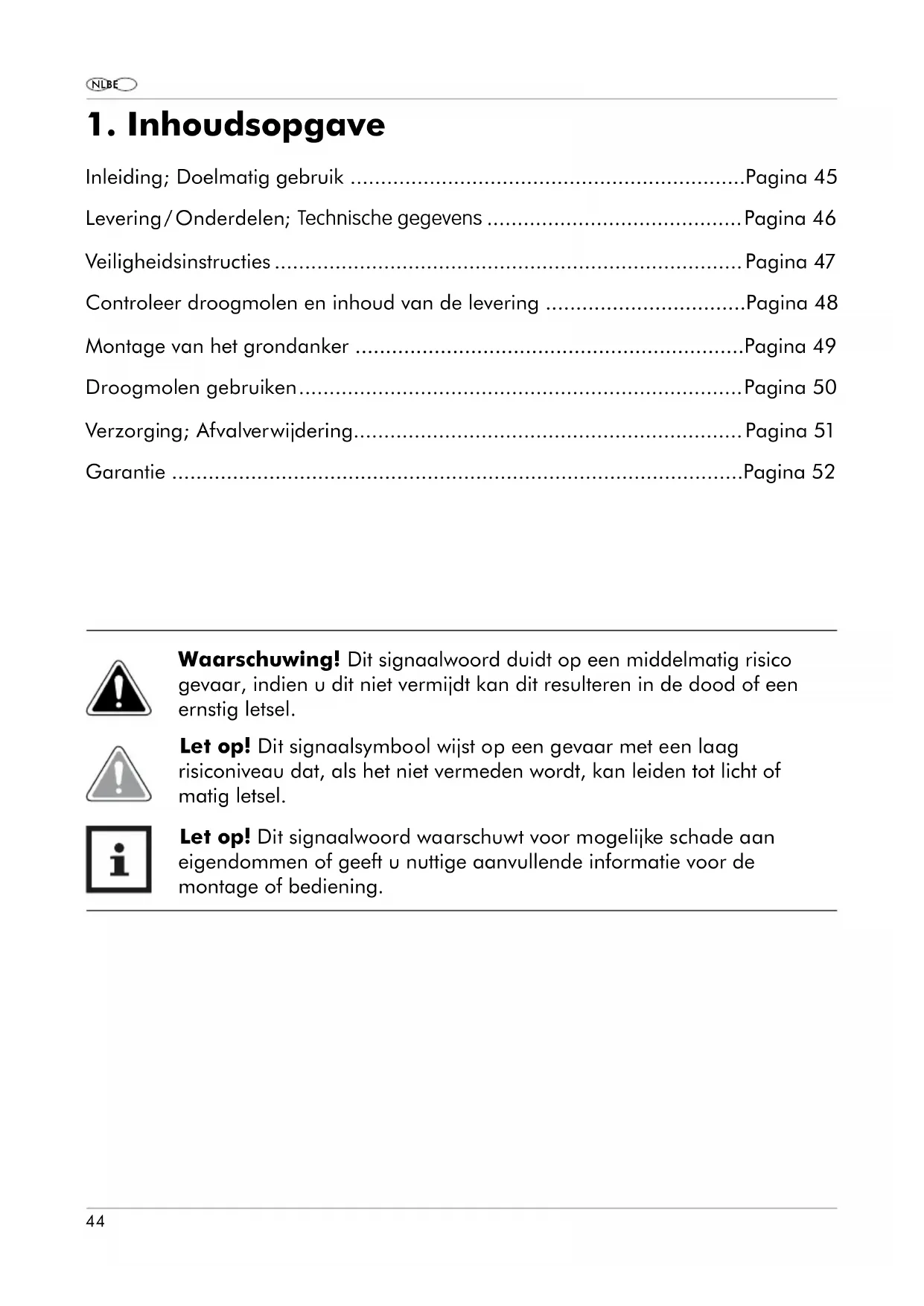

GEBRUIKSAANWIJZING IAN 297141 AQUAPUR

Inleiding; Doelmatig gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levering/Onderdelen;Technische gegevens..
Veiligheidsinstructies. 47
Controleer droogmolen en inhoud van de levering .Pagina 48
Montage van het grondanker . 49
Droogmolen gebruiken.. .Pagina 50
Verzoring; Afvalverwijdering..
Garantie . 52

Waarschuwing! Dit signalwoord duidt op een middelmatig risico gevaar, indien u dit Niet vermijdt kan dit resulteren in de dood of een ernstig letsel.

Let op! Dit signaalsymbol wijst op een gevaar met een laag risiconiveau dat, als het Niet vermeden wordt, kan leiden tot Licht of matig letsel.

Let op! Dit signalaalwoord waarschuwt voor möglichke schade aan eigendommen of geeft u nuttige aanvullende informatie voor de montage of bediening.

2. Inleiding

2.1 Gefeliciteerd!

Met uw aankoop heeft U zich besloten een kwaliteitproduct te kopen. Gelinge zich met het product vertrouwd te makeen voor de installmente en inbedrijfstelling.

Deze gebruiksaanwijzing behoort tot deze aluminium droogmolen. Ze bevat belangrijke informatatie in verband met montage en gebruik.

Om de duidelijkheid te verhogen worden de aluminium droogmolen hieronder gewoon "droogmolen" genoemd.

Lees de gebruiksaanwijzing, vooral de veiligheidsinstrumenties, voor het gebruik van de droogmolen. Het negeren van deze instructies kan leiden tot ernstig letsel of schade aan de droogmolen.

De handleiding is gebaseerd op de geldende normen en regels van de Europese Unie. Gelinge ook op landspecifiek beleid en wetgeving in het buitenland teachten.

Bewaar deze instructies voor verder gebruik. Als U de droogmolen aan derden doorgeeft, geeft dan aub deze instructies mee.

Dit produit is uitsluitend bedoeld voor privaat gebruik en Niet voor commerciele doeleinden geschikt.

Gebruik de droogmolen, alleen zoals beschreiben in denen handleiding. leder ander gebruik worden beschouwd als Niet doelmatig en kan leiden tot schade aan eigendommen of letsels aan Personen. De droogmolen is geen spelgoed.

De fabrikant of distributeur aanvaardt geen aansprakelijkheid voor schade die isveroorzaakt door ondoelmatig of verkeerd gebruik.

4. Levering / Onderdelen

1 Waslijn stoppers, 4×
2 Armen, 4 ×
3 Gereedschap om in te draaien
4 Beschemkap, 2 x
5 Deksel van indraai-grondanker
6 Afstandstuk
7 Alu-buis
8 Indraai-grondanker
9 Beschermhoes
10 Standbuis
11 Sterdelen, 2×
12 Optreklijke
13 Handgreep aan het hefkoord (fig. B)
14 Inkepingen aan het bovenste sterdeel (fig. B)
15 Handgreep en het sterdeel, 2× (fig.B,C)
16 Tand-rail (fig. C)
17 Waslijn (fig. D)
18 Gaten (fig. E, H)

Afmetingen van de droogmolen () : ong. 2,95 m

Afstand tussen geopende armen: ong. 2,10 m

Maximum draagvermogen van de sterdelen: 150kg

Artikelnummer: 327051_1904

6. Veiligheidsinstructies

OPGEPAST: De droogmolen要去 voor elk gebruik op schade gecontroleerd worden. Een beschadigde droogmolen mag zich meerukt worden.

Let erop dat de was gelijkmatig opgehangen worden. Niet bij heftige wind was ophangen! De droogmolen zoplaatsen dat hij vrij kan draaien. Voor het sluiten of opruimen a.u.b. alle knijpers verwijderen, odomat anders de standbuis kan worden beschadigd. Bij het opbergen van de droogmolen een beschemhoes gebruiken, zodat de lijnen nicht in de war raken.

Let op! Let er a.u.b. op dat kinderen de droogmolen nicht als gymnastiektoestel of carousel gebruiken. Gevaar in de lijnen verward en - dit product is geen kinderspeelgoed. Na het gebruik de droogmolen Het deksel van het grondanker sluiten, wonneer U de droogmolen eruit

Let op! Wurggevaar! ledere keer dient na het sluiten van de droogmolen de meegeleverde beschermhoes 9 overgetrokken te worden, teneinde te men dat Personen (kinderen!) in de waslijk verwikkeld raken!

De PE-verpakking is geen kinderspeelgoed - verstikkingsgevaar! De verpakking onmiddelijk na openen in de recyclagebox verwijdersen.

PE is milieuvriendelijk en nicht giftig. Aandacht! De beschemhoes is geen kinderspeelgoed – uit het bereik van kinderen houden – verstikkingsgevaar!

6.1 Slijtage van de optreklijk voor het openen van de droogmolen

De optreklijnen 12 bij alle droogmolens een belangrijk constructiedetail. Ze zijn waarom berekend op een zeer hoog

draagvermogen en een zeer lange levensduur. Niettemin kan het in de loop van de levensduur van het toesteloodzakelijk zijn om deze optreklijk te verrangen. Als aan de buitenkant van de optreklijk geschueurde verzels te zien�afels van de lijn), moet deze optreklijk zo snel möglichk worden verrangen door een neue originele optreklijk. Deze�aonder vermeling van uw droogmolentype verkrijgbaarrechtstreeks bij ons.

Een kapotte optreklijk kan bij gebruik plotseling breken. Hierbij kunt U bij gebruik in het ergste geval uw evenwicht verliezen.

Let op! A.u.b. het opspansnoer 12 na iedere keer openen zodanig over de arm leggen dat deze Niet op de grond met vuil in aanraking komt of den door wurgen in gevaar kan brengen!

6.2 Slijtage aan de standbuis

Afhankelijk van de bodemsituatie is de zich in het grondanker 8 of

grondhuls draaiende standbuis 10 onderhevig aan slijtage. Controller de

standbuis waarom minimaal een keer per Jaar op slijtage op de plek waar hij op de grond uit de grondhuls/het grondanker komt. Hoewel de standbuis berekend is op meervoudige veiligheid,+kennen groeven op deze plaats ertoe leiden dat de standbuis zwakker wordt. Zodra U ziet dat er overal op de standbuis groeven of!.grote deuken,zijn,moet de standbuis zo snel mogelijk worden verrangen door een!.nieuwe,uitsluitend originele standbuis.

De standbuis heeft te lijden onder sterke groeven of große deuken die bijv.

ontstaan als er een grasmaier of kruiwagen gegen de standbuis botst, en

kan omknakken bij wind of sterke belasting aan een kant en mensen aan gevaar bloatstellen.

Een neue standbuis is onder vermelding van het droogmolentype verkrijgbaarrechtstreeks bij ons. U worden verzocht om ook andere constructieonderdelen zoals bv. katrolen enz. altoj te verrangen door gekeurde originele onderdelen - alleen deze garanderen dat uw droger zonder gevaar functioneert.

7. Controller droogmolen en inhoud van de levering

LET OP! Gevaar voor beschadiging!

Wanneer U de verpakking onzorgvuldig opent, kan de droogmolen beschadigd worden. Gebruik geen scherpe voorwerpen bij het uitpakken.

1. De droogmolen uit de verpakking nemen.
2. Verwijder het verpakkingsmateriaal en beschemfolie.
3. Controller of de levering volledig is (zie fig. A).
4. Controller of de droogmolen of eventuele delen beschadigd zich. Is dit het geval dan mag U de droogmolen Niet gebruiken. Neem contact op met de fabrikant, het adres staat vermeld op de garantie kaart.

8. Montage van het grondanker

Kies een locatie waar de droogmolen vrij kan draaien. U kunt het grondanker, afhankelijk van de aard van de bodem, in de grond draaien of bevestigen met beton.

1. Verwijder de transportbescherming van het puntje van de indraai-grondanken (zie fig. E).
2. De beschemkappen 4 van het deksel 5 verwijderen.
3. Het deksel in de houder aan het grondanker inhaken 8 totdat het vast klikt (zie fig. F).

8.1 Het grondanker indraaien

Het grondander kan U tot op grondniveau indraaien door middel van het meegeleverde gereedschap 3 en 7.

1. De beiden beschermkappen 4 op de uiteinden van de alu-buis 7 (zie fig. G) zieten.
2. Steek de alu-buis 7 door de bovensten openings van het indraai gereedschap 3.
3. Het afstandstuk 6 in het grondanker 8 zetten en kompleet maar onder schuiven (zie fig. F).
4. Het indraai gereedschap in het grondanker inzetten en draai het grondanker, in de richting van de klok, in de grond, totdat de bovenste rand met de grond gegelijk is.
5. Het indraai gereedschap en eventuele aarde uit het grondanker verwijderen.
6. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 10, in het grondanker steken en controllerer met een waterpas de loodrechte stand van de droogmolen (zie fig. H).

U kunt de droogmolen nu gebruiken.

8.2 Indraai grondanker met beton fixeren

Wanneer U de droogmolen, op een locatie met een zanderige of stenige ondergrond, wenst te gebruiken dan要去 U het grondanker in beton fixeren, zodat uw droogmolen stevig staat.

1. Met een spade of schop een gat met een diameter van ongeveer 40~cm en een diepte van 30~cm graven (zie fig. H).

2. Wikkel rond de onderkant van het grondanker 8 krantenpapier zodat de gaten 18 zichন. De gaten vullen zich op deze wijze nicht met beton en zorgen later voor de afvoer van water uit het grondanker.

3. Het afstandstuk 6 in het grondanker 8 zetten en kompleet maar onder schuiven (zie fig. F).

4. Het grondanker nu volgens de gebruiksaanwijzingen in beton fixeren. De krant, aan de onderkant van het grondanker worden mee gebetonneerd.
5. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 10, in het grondanker steken en controllerer met een waterpas de loodrechte stand van de droogmolen (zie fig. H).
6. Neem de droogmolen uit het grondanker en wacht totdat het beton volledig is uitgehard.

U kunt de droogmolen nu gebruiken.

9. Droogmolen gebruiken

9.1 De droogmolen openen en de hoogte instellen

Door de bovenste, rode greeptoets 15 te losesn kunt U de droogmolen op de standbuis in de hoogte verstellen, en zo ideaal aan de door U gewenste werkhoogte aanpassen. Om de droogmolen te openen, eerst aan het bovenste sterdeel 11 de armen 2 uit hun arretering 14 trekken (zie fig. B).

9.2 Met kettingtractie opspannen

Door aan de handgreep 13 te trekken opent zich de droogmolen. Gelijktfijdig worden de lijnen 17 gespannen. Dit is zeer eenvoudig door de ingebouwde takel. Om te sluiten, de onderste, rode greephendel activeren. De droogmolen sluit zich.

Let op! A.u.b. het opspansnoer 12 na iedere keer openen zodanig over de arm leggen dat deze Niet op de grond met vuil in aanraking komt of

kinderen door wurgen in gevaar kan brengen!

9.3 De lijnen opniew spannen

De lijnklemmen 1 aan het einde van de arm NOOIT OPENEN - alleen wanner een was lijn verwangen moet worden!

1. Open de droogmolen tot het onderste sterdeel 11 in de tandrail insluit.
2. Verdeel de losse waslijnen 17 aan alle 4 kanten zo uniform möglichk over alle lijnkringen door zachtjes aan de lijnen te trekken (zie fig. D).
3. Open en verdeel de LASTe lijn stap voor stap verder tot de gebruikspositie bereikt is resp. de buitenste lijnenring gespannen is. Belangrijk!

Gebruikspositie: afstand:tussen de sterdelen 30-35 cm!

9.4 Droogmolen sluiten

1. Alles van de waslijk verwijdersen 17.
2. De handgreep 15 aan het onderste sterdeel 11 losmaken (zie fig. C).
3. Het onderste sterdeel aan de handgreep maar onder trekken.
4. De armen 2 in de inkepingen 14 aan het bovenste sterdeel insteken (zie fig. B).
5. De beschermhoes over de droogmolen trekken als de droogmolen nicht in gebruik is of als U de droogmolen wenst op te bergen (zoals beschreiben in het hoofdstuk opslag).

9.5 Opslag

De droogmolen sluiten en de beschemhoes 9 van boven over de droogmolen trekken. De droogmolen uithet grondanker 8 nemen en

opslaan in een droge beschutte en voor kinderen ontoegankelijkkeplaats. Zorg ervoor dat de droogmolen Niet omvallen kan.

10. Verzorging

Uw kwaliteitproduct is van weerbestendig materiaal vervaardigd en kan zonder meer met een tuinslang afgesoten worden. De lijnen können met

een intent wachtig doekje gereinigd worden. Niet met scherpe, ruwe voorwerpen of agressieve reinigingsmiddelen schoonmaken.

11. Afvalverwijdering

11.1 Verpakking weglooien

Gooi de verpakking weg volgens verpakkingstype plaatselijke regels van afval te respecteren.

21 Gheve hiervoorde PAP LD-PE

11.1 Droogmolen weggooien

Gooi de droogmolen weg in overeenstemming met de regelgeving in uw land.

U krijgt 3aar garantie op deze droogmolen, vanaf aankoopdatum. In geval van gebreken aan dit product heeft U juridisch afdwingbare rechten gegenover de verkoper van dit product. Deze wettelijk rechten worden nicht beperkt door once volgende vertegenwoordigde garantie.

12.1 Garantie voorwaarden

De garantieperiode begint vanaf datum van aankoop. De originele aankoopfactuur goed bijhonden. Dit document is vereist als bewijs van aankoop. Treedt binnen drieIRST, vanaf datum van aankoop, een materiaal- of fabricagebout op aan dit product, za het product van ons - maar eigena goeddunken - voor U kossteloos verrangen of hersteld worden.

Deze garantie houdt in dat, binnen de driejarigeperiode, het defekte apparaat en het bewijs van aankoop (factuur) ingediend worden met een korte beschrijving wat het defect is en wanner het heeft plaatsgevonden.

Indien het defect onder de garantie valt, krijgt U ofwel het herstelde product of een新产品 van ons. Met de herstelling of verranging van het product begint geen新产品 garantieperiode.

12.2 Garantietijd en wettelijk eisen op gebreken

De garantiperiode worden door de vrijwaring Niet verlangd. Hetzelfde geldt voor verrangen en herstelde delen. Reeds bij de aankoop bestaande schade en defecten要去en onmiddelijk na het uitpakken gerapporteerd worden. Na de garantiperiode zijn reparaties gegen betaling.

12.3 Garantiebepalingen

Het toestel verwolgens strikte kwaliteitsrichtlijnen nauwkeurig geproduerd en voor de levering nauwgezet gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten.

Deze garantie dekt geen productonderdelen die onderworpen zijn aan normale slijtage en als slijtage delen beschouwd worden, Zoals bijvoorbeeld de waslijn en de beschemmhoes.

Deze garantie vervalt, als het product beschadigt, Niet goed gebruikt of onderhonden werk. Voor een correct gebruik van het product要去en alle instructies vermeld in de gebruiksaanwijzing in acht genomen worden. Doeleinden en acties, die in de gebruiksaanwijzing afgeraden of waarvoor gewaarschuwd worden,要去en absolut vermeden worden.

Het product is uitsluitend bedoeld voor privégebruik en Niet voor commercieel doeleinden. Bij misbruik en onjuiste behandeling, gebruik van geweld en interventries die Niet door once geauthoriserde serviceafdeling zijn uitgevoerd, verwalt de garantie.

12.4 Garantie afhandeling

Om te zorgen voor een snelle bewerking van uw verzoek, gelieve de volgende instructies te volgen:

• Voor alle aanvragen dient U, de aankoopfactuur en het artikelnummer (IAN 327051_1904), als bewijs van aankoop, bereid te houden.
• Het artikelnummer kan U terug vinden op het naamplaatje, een gravure, op de titelpagina van uw handleiding (linksonder) of als een sticker op dechyter- of onderkant.
• Mocht er zich een storing of defect voordoen, dient U in eerste instantie contact op te nemen met de onder vermelde serviceafdeling ofwel per telefoon of per e-mail.
• U kunt een defect product in begeleiding van de aankoopfactuur, met een korte beschrijving wat het defect is en wanner het heeftplaatsgevonden, koseloes maar onsite serviceafdeling sturen.

Op www.lidl-service.com, kurz U重点领域 en veel meer handleidingen, product video's en software downloaden.

12.5 Service

Telefoon: 0049-8821-1679

Vesting: DUISLAND

IAN 327051_1904
