HASZNÁLATI ÚTMUTATÓ EMS305RG RYOBI

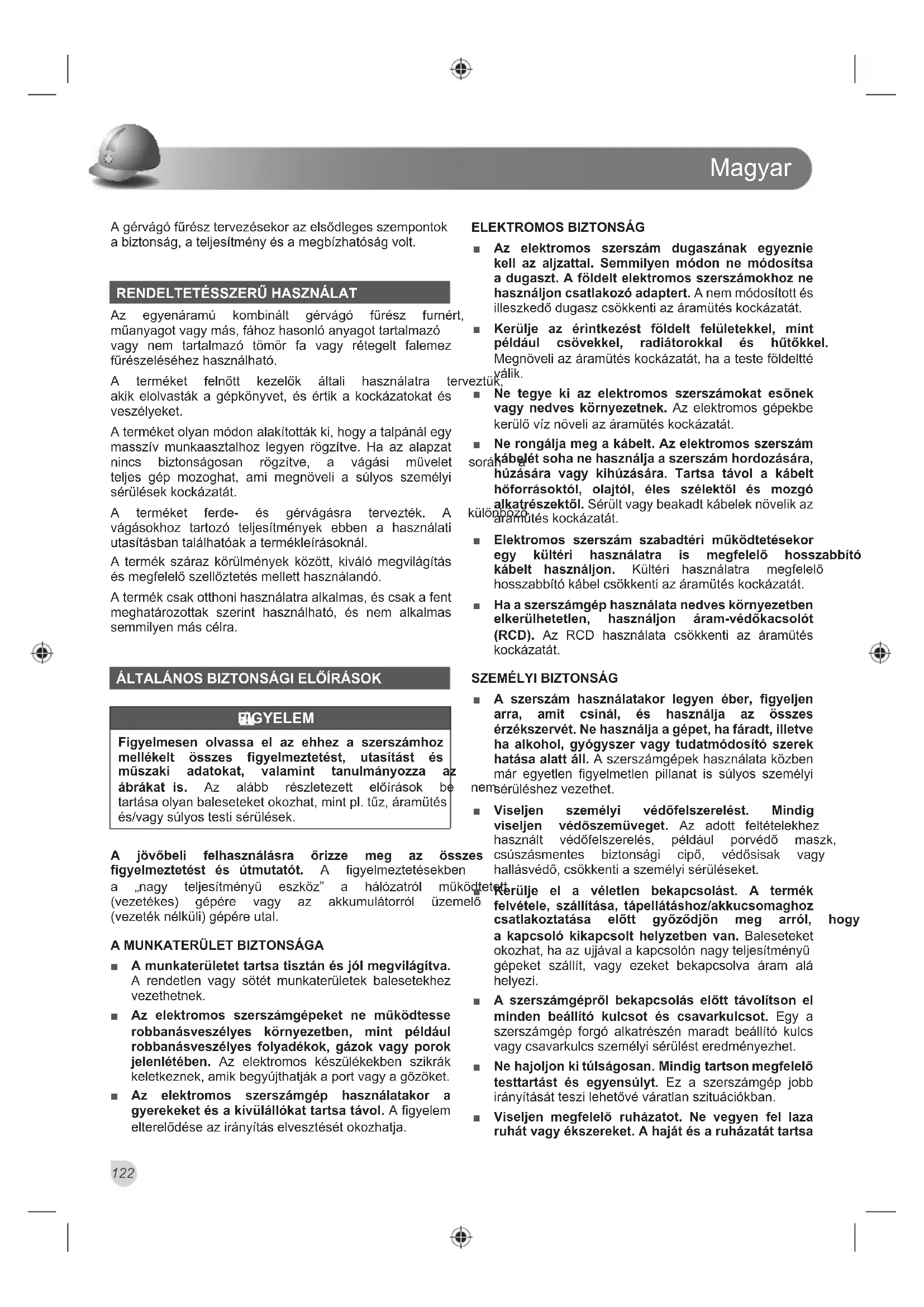

A gérvágó fűrész tervezésekor az elsődleges szempontok a biztonság, a teljesítmény és a megbízhatóság volt.

RENDELTETÉSSZERÜ HASZNÁLAT

Az egyenáramú kombinált gérvágó fűrész furnért, műanyagot vagy más, fához hasonló anyagot tartalmazó vagy nem tartalmazó tömör fa vagy rétegelt falemez fűrészeléséhez használható.

A terméket felnött kezelők általi használatra tó akik elolvasták a gépkönyvet, és értik a kockázatokat és veszélyeket.

A terméket olyan módon alakították ki, hogy a talpánál egy masszív munkaasztalhoz legyen rögzítve. Ha az alapzat nincs biztonságosan rögzítve, a vágási művelet teljes gép mozoghat, ami megnöveli a súlyos személyi sérülések kockázatát.

A terméket ferde- és gérvágásra tervezték. A vágásokhoz tartozó teljesítmények ebben a használati utasításban találhatóak a termékleírásoknál.

A termék száraz körülmények között, kiváló megvilágítás és megfelelő szellőztetés mellett használandó.

A termék csak otthoni használatra alkalmas, és csak a fent meghatározottak szerint használható, és nem alkalmas semmilyen más célra.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM

Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.

A jövőbeli felhasználásra őrizze meg az összes figyelmeztetést és útmutatót. A figyelmeztetésekben a „nagy teljesítményű eszköz” a hálózatról működt (vezetékes) gépére vagy az akkumulátorról üzemelő (vezeték nélküli) gépére utal.

A MUNKATERÜLET BIZTONSÁGA

A munkaterületet tartsa tisztán és jól megvilágítva. A rendetlen vagy sötét munkaterületek balesetekhez vezethetnek.
Az elektromos szerszámgépeket ne működtesse robbanásveszélyes környezetben, mint például robbanásveszélyes folyadékok, gázok vagy porok jelenlétében. Az elektromos készülékekben szikrák keletkeznek, amik begyújthatják a port vagy a gözöket.
Az elektromos szerszámgép használatakor a gyerekeket és a kívülállókat tartsa távol. A figyelem elterelődése az irányítás elvesztését okozhatja.

ELEKTROMOS BIZTONSÁG

Az elektromos szerszám dugaszának egyeznie kell az aljzattal. Semmilyen módon ne módosítsa a dugaszt. A földelt elektromos szerszámokhoz ne használjon csatlakozó adaptert. A nem módosított és illeszkedő dugasz csökkenti az áramütés kockázatát.

- Kerülje az érintkezést földelt felületekkel, mint például csövekkel, radiátorokkal és hűtőkkel. Megnöveli az áramütés kockázatát, ha a teste földelté válik.

■ Ne tegye ki az elektromos szerszámokat esőnek vagy nedves környezetnek. Az elektromos gépekbe kerülő víz növeli az áramütés kockázatát.

■ Ne rongálja meg a kábelt. Az elektromos szerszám sorákábelét soha ne használja a szerszám hordozására, húzására vagy kihúzására. Tartsa távol a kábelt höforrásoktól, olajtól, éles szélektől és mozgó alkatrészektől. Sérült vagy beakadt kábelek növelik az különbozo aramutés kockázatát.

Elektromos szerszám szabadteri működtetésekor egy kültéri használatra is megfelelő hosszabbító kábelt használjon. Kültéri használatra megfelelő hosszabbító kábel csökkenti az áramütés kockázatát.
Ha a szerszámgép használata nedves környezetben elkerülhetetlen, használjon áram-védőkacsolót (RCD). Az RCD használata csökkenti az áramütés kockázatát.

SZEMÉLYI BIZTONSÁG

A szerszám használatakor legyen éber, figyeljen arra, amit csinál, és használja az összes érzékszervét. Ne használja a gépet, ha fáradt, illetve ha alkohol, gyógyszer vagy tudatmódosító szerek hatása alatt áll. A szerszámgépek használata közben már egyetlen figyelmetlen pillanat is súlyos személyi nemsérüléshez vezethet.
■ Viseljen személyi védőfelszerelést. Mindig viseljen védőszemüveget. Az adott feltételekhez használt védőfelszerelés, például porvédő maszk, es csúszásmentes biztonsági cipő, védősisak vagy hallásvédő, csökkenti a személyi sérüléseket.

Rerülje el a véletlen bekapcsolást. A termék felvétele, szállítása, tápellátáshoz/akkucsomaghoz csatlakoztatása előtt győződjön meg arról, hogy a kapcsoló kikapcsolt helyzetben van. Baleseteket okozhat, ha az ujjával a kapcsolón nagy teljesítményű gépeket szállít, vagy ezeket bekapcsolva áram alá helyezi.

A szerszámgépről bekapcsolás előtt távolítson el minden beállító kulcsot és csavarkulcsot. Egy a szerszámgép forgó alkatrészén maradt beállító kulcs vagy csavarkulcs személyi sérülést eredményezhet.
■ Ne hajoljon ki túlságosan. Mindig tartson megfelelő testtartást és egyensúlyt. Ez a szerszámgép jobb irányítását teszi lehetővé váratlan szituációkban.
■ Viseljen megfelelő ruházatot. Ne vegyen fel laza ruhát vagy ékszereket. A haját és a ruházatát tartsa

Magyar

távol a mozgó alkatrészektől. A laza ruházat ékszerek vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.

■ Ha porelvezető vagy -gyűjtő tartozékok csatlakoztatásához szolgáló eszközökkel rendelkezik, akkor biztosítsa ezek csatlakoztatását és megfelelő használatát. A porelvezetés használata csökkentheti a porhoz kapcsolódó veszélyeket.
■ Ne töltse el elégedettséggel az, hogy a gyakori eszközhasználatból kellő jártasságot szerzett, ne hagyja figyelmen kívül az eszköz biztonsági alapelveit. A gondatlan cselekvés súlyos sérülést okozhat a másodperc tört része alatt.

A SZERSZÁMGÉP HASZNÁLATA ÉS KARBANTARTÁ-SA

■ Ne eröltesse a gépet. A feladathoz a megfelelő terméket használja. A megfelelő termék jobb teljesítménnyel és biztonságosabban fog dolgozni olyan fordulatszámon, amilyenekre azt tervezték.
- Ne használja a szerszámgépet, ha a kapcsoló nem kapcsol be és ki. Bármilyen szerszámgép veszélyes, amit a kapcsolóval nem lehet irányítani. Azt meg kell javítani.
Mielőtt beállítást végezne, tartozékot cserélne vagy a nagy teljesítményű gépet eltárolná, húzza csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort, ha eltávolítható. Az ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét.
A használaton kívüli készüléket gyerekek számára nem elérhető helyen tárolja, és ne hagyja, hogy a szerszámgépet vagy a kézikönyvet nem ismerő személyek használják a szerszámgépet. Gyakorlatlan felhasználók kezében a szerszámgépek veszélyesek.
- Végezze el a nagy teljesítményű gépek és a tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek akadását vagy helytelen beállítását, az alkatrészek törését és minden más körülményt, ami hatással lehet a gép működésére. Ha a szerszámot az újbóli használat előtt meg javítani. A rosszul karbantartott szerszámok sok balesetet okoznak.
A vágóeszközöket tartsa élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelkező vágóeszközök kevésbé akadnak el, és egyszerűbben irányíthatók.
A terméket, tartozékokat és szerszámfejeket stb. ezen útmutatónak megfelelően használja a munkakörülmények és a végrehajtandó munka figyelembe vételével. A szerszámgép rendeltetéstől eltérő műveletekre való használata veszélyes helyzeteket eredményezhet.
A markolatokat és a fogófelületeket tartsa szárazon, tisztán és ne legyenek zsírosak, olajosak. A csúszós markolatokkal és fogófelületekkel váratlan helyzetekben az eszköz kezelése és irányítása nem

s biztonságos.

SZERVIZELÉS

A szerszámgépet csak szakképzett szervizszakemberrel szervizeltesse, csak azonos cserealkatrészeket használva. Ez biztosítja, hogy a szerszámgép használata továbbra is biztonságos legyen.

GÉRVÁGÓ FÜRÉSZEK BIZTONSÁGI ÚTMUTATÁSAI

A gérvágó fűrész fa vagy faszerű termékek vágására szolgál, nem használható abrazív vágókoronggal vastartalmú anyagok (például rudak, huzalok, csapok stb.) vágásához. A csiszolópor a mozgóalkatrészek, például az alsó védőelem, beragadását okozhatja. Az abrazív vágás szikrái leégetik az alsó védőelemet, a fűrészjárat betétjét más műanyag alkatrészeket.
■ Amikor lehetséges, használjon szorítókat a munkadarab rögzítéséhez. Ha a munkadarabot kézzel tartja, akkor a kezét a fűrésztárcsa minden oldalától legalább 100 mm távolságra tartsa. Ne használja a fűrészt olyan munkadarabok vágására, amelyek túl kicsik ahhoz, hogy biztosan befogja, kivagy kézzel megtartsa. Ha a keze túl közel van a fűrésztárcsához, akkor a pengével való lehetséges érintkezés miatt nagyobb a sérülés kockázata.
A munkadarabnak fix helyen kell lennie, rögzíteni kell vagy a határoló vas és az asztal között kell megtartani. A munkadarabot ne adagolja a fürészhez, és ne vágjon szabad kézzel semmilyen körülmények között. A nem befogott vagy mozgó t. munkadarabok nagy sebességen elmozdulhatnak, és sérülést okozhatnak.
- Tolja át a fűrészt a munkadarabon. Ne húzza át a fűrészt a munkadarabon. A vágáshoz emelje ó fel a fűrészfejet és húzza át a munkadarabon vágás nélkül, indítsa el a motort, nyomja le a fűrészfejet és tolja át a fűrészt a munkadarabon.
sérűlőzó mozdulattal való vágással a fürésztárcsa nagy kellőszínűséggel a munkadarab tetejére mozdulhat el, és a kezelő irányába erősen megdobhatja a lapot.
■ Soha ne tegye a kezét a tervezett vágás vonalába, sem a fűrésztárcsa elé, sem az mögé. A ező munkadarabot keresztben tartani, azaz a munkadarabot a fűrésztárcsától balra tartani a jobb kezével, vagy fordítva, nagyon veszélyes.
A kezével a határoló vasat a fűrésztárcsa egyik oldalához képest se közelítse meg 100 mm-nél kisebb távolságban, faforgács eltávolítására, vagy től semmilyen más okból sem, amikor a fűrésztárcsa forog. A forgó fűrésztárcsa kezéhez való közelsége lehet, hogy nem nyilvánvaló, és komoly sérülést okozhat.
Vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meghajlott vagy megvetemedett, akkor a hajlott felület külsejét erősítse a határoló

vashoz. Mindig győződjön meg róla, hogy legyen rés a vágás vonala mentén a munkadarab, a határoló vas és a munkaasztal között. A meghajlott vagy megvetemedett munkadarabok elfordulhatnak vagy eltolódhatnak és vágáskor megakadhatnak a forgó fűrésztárcsán. A munkadarabon ne legyen szög vagy idegen tárgy.

- Ne használja addig a fűrészt, amíg a munkaasztalon a munkadarabon kívül bármi más, pl. szerszám, faforgács stb., van. A forgó fűrésztárcsa az hulladékhoz, a laza fadarabokhoz vagy egyéb tárgyakhoz érhet, és azokat nagy sebességgel elmozdíthatja.

Egyszerre csak egy munkadarabot vágjon. A halmozott munkadarabokat nem lehet megfelelően befogni, megtámasztani és a fűrésztárcsára szorulhatnak vagy elmozdulhatnak vágás közben.

Használat előtt biztosítsa, hogy a gérvágó fűrész vízszintes, szilárd felületre legyen helyezve. A vízszintes, szilárd felület csökkenti annak kockázatát, hogy a gérvágó fűrész instabil legyen.

Tervezze meg a munkát. Minden alkalommal, amikor a hegyesszög vagy a félderékszög beállítását módosítja, győződjön meg róla, hogy a beállítható határoló vas a munkadarab megtámasztásához megfelelően legyen igazítva és ne ütközzön fűrésztárcsával vagy a védőrendszerrel. Anélkül, hogy az eszközt „BE”-kapcsolná, és úgy hogy a munkaasztalon nincs rajta a munkadarab, vezesse át a fűrésztárcsát és szimulálja a vágást. Így biztosíthatja, hogy ne legyen zavaró hatás, vagy a határoló vas átvágásának veszélye ne merüljön fel.

Ha a munkadarab a munkasztal felső részénél hosszabb vagy szélesebb, biztosítson megfelelő támasztást, például munkasztaltoldást, fürészbakot stb. Ha a munkadarab hosszabb vagy szélesebb, mint a gérvágó fürész munkasztala, akkor az nem biztos támaszték esetén elbillenhet. Ha a levágott darab vagy a munkadarab elbillen, akkor az felemelheti az alsó védöelemet vagy a forgó fürésztárcsa megdobhatja.

■ Ne kérje másik ember segítségét a munkaasztal megtoldása helyett vagy további támaszként. A munkadarab nem stabil támasztéka a fürésztárcsa megakadását vagy a munkadarab eltolódását okozhatja a vágóművelet során, ami Önt vagy a segítő személyt a forgó fürésztárcsa felé húzhatja.

A levágott munkadarab semmi esetben sem szorulhat vagy nyomódhat be a forgó fűrésztárcsával szemben. Ha beszorul, például hosszütközövel, a levágott munkadarab a fűrésztárcsa közé ékelődhet, és a gép erősen megdobhatja.

A kerek alapanyagokhoz, például rudakhoz vagy csövekhez, mindig használjon bilincset vagy rögzítőelemet, amely a megfelelő támasztást szolgálja. A rudak általában átfordulnak vágás közben és ez a fűrésztárcsa „harapását” okozza, munkadarabot pedig a kezével együtt a fűrésztárcsába húzza.

ne Várja meg, amíg a fűrésztárcsa a teljes sebességet eléri, mielőtt hozzáérne a munkadarabhoz. Ez csökkenti a munkadarab megdobásának kockázatát.

Ha a munkadarab vagy a fűrészlap elakad, kapcsolja „Kl” a gérvágót. Várja meg, amíg az összes mozgó alkatrész megáll, és húzza ki a csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort. Azután távolítsa el a beragadt anyagot. A beragadt munkadarabbal való folytatólagos fűrészeléskor apróelveszítheti a a gérvágó irányítását, vagy kárt tehet benne.

A vágás befejezése után oldja ki a kapcsolót, tartsa lefelé a fűrészfejet és várja meg, amíg a fűrésztárcsa leáll, és csak ezután távolítsa el a munkadarabot. A forgó tárcsa közelébe nyúlni veszélyes.

Tartsa meg szilárdan a kézikart, amikor nem teljes vágást végez, vagy ha a kapcsolót azelőtt oldja ki, hogy a fűrészfej teljes alsó pozícióban lenne. A fűrész fékezési művelete a fűrészfejet hirtelen lefele húzhatja, ami sérülésveszélyt okoz.

BIZTONSÁGI ÚTMUTATÓ FAVÁGÓ LAPOKHOZ

A fürésztárcsa és a termék használata előtt, kérjük, olvassa el figyelmesen a kézikönyvet és a használati utasítást.

A meghajtó eszköznek megfelelő állapotban kell lennie, a tengelynek deformációtól és rezgéstöl mentesen kell forognia.

■ Ne használja úgy a terméket, hogy a védőelemek nincsenek a helyükön. A védőberendezések legyenek működőképes, megfelelően karbantartott állapotban.

Biztosítsa, hogy a gépkezelő a biztonsági óvintézkedésekröl, a termék beállításáról és működtetéséről megfelelő képzést kapjon.

A termék használatakor mindig viseljen védőszemüveget és hallásvédöt. Védőkesztyű, zárt és csúszásmentes cipő, valamint védőkötény használata szintén javasolt.

Bármilyen tartozék használata előtt olvassa el a használati útmutatót. Bármely tartozék helytelen használata az eszköz károsodását okozhatja, és növelheti a sérülésveszélyt.

Csak az útmutatóban meghatározott fűrészlapot használjon, amely megfelel az EN 847-1 előírásainak.

- Ügyeljen a fűrészlapon látható maximális fordulatszámra. Ügyeljen arra, hogy a fűrészlap oldalán megadott fordulatszámérték legalább annyi legyen, mint a fűrészen megadott.

Kizárólag olyan tárcsákat használjon, melyek mérete és formája megfelel a tengely furatátmérőjének. Egy, a hajtótengelynek nem megfelelő fűrésztárcsa nem fog megfelelőképp forogni, és így ahhoz vezethet, hogy elveszíti uralmát a gép felett.

■ Ne használjon az ajánlottnál nagyobb vagy kisebb átmérőjű fűrészlapokat. Ne használjon távtartókat

ahhoz, hogy a fürészlap illeszkedjen az orsóra.

■ Használat előtt ellenőrizze a fürészkorong éleit, nem sérültek-e meg, és nem tünnek-e szabálytal sérült vagy kilazult fürészkorongélek használat közben elrepülhetnek, és megnövelhetik a személyi sérülés kockázatát.
- Tilos repedt vagy deformált fűrészlapot használni! Ne használjon sérült vagy deformálódott vágólapot.
■ Selejtezze le a fürészkorongot, ha megsérült, eldeformálódott, eltorzult vagy megrepedt, javítása tilos.
■ Ne használjon HSS fürészlapokat.
- Biztosítsa, hogy a fűrésztárcsa megfelelően legyen felszerelve, használat előtt szorítsa meg biztosan a rúd anyáját (kb. 12-15 Nm meghúzónyomaték).
A rögzítőcsavarokat és anyákat a megfelelő csavarkulccsal stb. kell megszorítani.
A csavarkulcs meghosszabbítása, illetve a rá kifejtett kalapácsütésekkel történő megszorítás tilos.
■ Ellenőrizze, hogy a teljes fűrészlap és peremek tiszták, és a gallér rovátkás oldala van a fűrészlapnál.
■ Ellenőrizze, hogy a fűrészlap a megfelelő irányba forog.
A munka megkezdése előtt bekapcsolt motor nélkül végezzen egy próbavágást a vágótárcsa helyzete, a védőberendezések működése, a gép más részei és a munkadarab helyzete ellenőrzése céljából.
■ Soha ne hagyja felügyelet nélkül a gépet.
■ Ne vigyen fel kenőanyagot a fürészlapra, ha forog.
■ Ne hajtson végre semmilyen tisztítási vagy karbantartási műveletet, ha a gép még forog és a nincs nyugalmi pozícióban.
■ Ne próbálja hirtelen megállítani a gépet, ha mozgásban van, úgy, hogy beakaszt egy szerszámot vagy más tárgyat a fűrészlapba, mert ez súlyos balesetet okozhat.
- Karbantartás vagy fűrésztárcsacsere előtt húzza ki a termék csatlakozódugóját a konnektorból, vagy vegye ki az akkumulátort.
■ Figyeljen oda a fürészlap ki- és becsomagolásakor, könnyen megsérülhet az éles élek miatt.
■ Használjon tartót vagy viseljen kesztyűt a fűrészlap kezelésekor.
A fűrészlapot az eredeti csomagolásban vagy más erre alkalmas tartóban tárolja, száraz helyen és a fűrészlapot esetleg károsító vegyszerektől távol.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

■ Mindig biztonságosan és erösen rögzítse a munkadarabot.
- Biztosítani kell, hogy a gép helyzete állandóan biztonságos legyen (pl. rögzítve legyen a munkapadon).
■ Viseljen hallásvédöt. A fokozott zajhatás hosszú távon a hallás elvesztését eredményezheti.

A termék használatakor mindig viseljen védőszemüveget. Javasolt kesztyűt viselni a fűrászlapok és a durva anyagok kezelésekor, emellett vaskos és csúszásgátló cipőt, hogy védje vágási területről leeső munkadarabokkal szemben.
- Karbantartás vagy a termék tisztítása előtt húzza ki a termék csatlakozódugóját a konnektorból, vagy vegye ki az akkumulátort.
Csak akkor dugja be a tápvezetéket az aljzatba, ha a gép ki van kapcsolva.
■ Munka közben a hálózati csatlakozókábelt a sérülés elkerülése érdekében a munkaterülettől, illetve készüléktől távol kell tartani. Tartsa távol a ahol a kezelő áll.
■ Ne nyúljon a fűrészlap körüli területre, amíg a fűrészlap teljesen meg nem áll.
Használat előtt vizsgálja meg a készüléket, a hálózati csatlakozókábelt, valamint a csatlakozódugót sérülés és esetleges elhasználódás tekintetében. A teljes gép javítását, beleértve a tápkábelt is, csak hivatalos szervizszakemberek végezhetik.
■ Mindig használja a terméken a védőelemeket. Ne használja a terméket, ha a védőelemek n helyükön, vagy nem megfelelően működnek.
Az alsó fürésztárcsa csak akkor legyen nyitva, ha a tárcsa a munkadarabhoz le van eresztve, és mindig szabadon kell tudni mozognia és automatikusan kell záródnia.
■ Mindig használjon a munkadarab-támasztáshoz hosszabbítórudat és rögzítse azt a munka során.
Soha ne módosítsa a terméket vagy funkcióját. A biztonsága veszélybe kerülhet.
■ Ne használjon megrepedt, károsodott vagy sérült fűrészlapokat.
■ Ne használjanak gyorsacélból készült fűrészlapokat!
Csak éles fürészlapokat használjon. Cserélje ki a tompa fürészlapokat.
Kizárólag olyan tárcsákat használjon, melyek mérete és formája megfelel a tengely furatátmérőjének. Egy, a hajtótengelynek nem megfelelő fürésztárcsa nem fog megfelelőképp forogni, és így ahhoz vezethet, hogy elveszíti uralmát a gép felett.
Csak a jelen kézikönyvben meghatározott, famegmunkáló fűrésztárcsát használjon, amely megfelel az EN 847-1 szabványnak.
■ Ne használjon a mellékeltől vagy a kezelési útmutatóban megadottól eltérő peremet, alátétet és csavaranyát a fűrészlap rögzítéséhez.
- Válasszanak a vágni kívánt anyagnak megfelelő fűrészlapot! Soha ne használjon a kézikönyv rendeltetésszerű használat szakaszában megadott anyagoktól eltérő anyagokat.
■ Fontos, hogy a fürésztárcsa túlhevítését és a műanyag megolvadását a vágás során elkerülje.
■ Lényeges, hogy a fürésztárcsán megadott maximális

sebességet betartsa, csak az eszközön szereplő sebességnek megfelelő vagy annál magasabb értéket tartalmazó fűrésztárcsát használjon.

Elhasználódás vagy sérülés esetén cserélje ki az asztalbetétet.
A munka megkezdése előtt bekapcsolt motor nélkül végezzen egy próbavágást a vágótárcsa helyzete, a védőberendezések működése, a gép más részei és a munkadarab helyzete ellenőrzése céljából.
Amikor gérvágást, ferde vágást vagy összetett gérvágást végez, állítsa be a csúszó-vezetőlécet vagy az alsó vezetőlécet, hogy a fűrésztárcsától való megfelelő mozgásteret biztosítsa.
A termék szállításakor a fogókarzárat mindig alkalmazni kell.
A munkaterületen ne legyenek hulladékok, pl. fűrészpor vagy levágott darabok.
■ Ha a gép jár és a fűrészfej nincs nyugalmi állapotban, nem szabad eltávolítani fűrészelési maradván vagy más munkadarabrészeket a fűrészelési tartományból.
A hosszú munkadarabokat alkalmas módon meg kell támasztani. A fűrész munkaterülete a tel munkadarabot magába foglalja. A kezelőnek biztosítania kell ezt a területet a működtetés munkadarabot esetleg mozgató más személyekkel vagy tárgyakkal való véletlen érintkezés ellen.
A termék használata során termelt por az egészségre káros lehet. Használjon porkihordó rendszert, és viseljen megfelelő pormaszkot. Alaposan távolítsa el a lerakódott port, pl. egy porszívóval.
■ Ne cserélje ki a lézert vagy LED más típusúra. A javításokat csak a lézer gyártója vagy a hivatalos szervize végezheti el.
A gépet egy áramkörvédő eszközhöz (biztosíték vagy megszakító) kell csatlakoztatni.
A gérvágó fűrész szabadban való használatakor a gyártó egy 30mA kioldójú RCD eszköz használatát javasolja.
A termék használatakor a feszültségingadozás hatással lehet az ugyanazon áramkörön lévő más egyéb elektromos termékre vagy világítótestre. A szerszámot egy 0,071 Ω impedanciával rendelkező elektron hálózati aljzatba csatlakoztassa, hogy minimalizálja a feszültségingadozásokat. További információkért forduljon az áramszolgáltatóhoz.

A LÉZER BIZTONSÁGOS HASZNÁLATA

A fürészben használt lézersugár besorolása:Class 2, legfeljebb ≤1mW teljesítménnyel és 650 nm hullámhosszal. Ne nézzen közvetlenül a lézersugárba. A szabályok mellőzése súlyos személyi sérülési eredményezhet.
■ Ne nézzen a sugárba a gép használata közben.
■ Ne irányítsa a lézersugarat mások szemébe. Ez komoly

szemsérülést eredményezhet.

■ Ne tegye le a lézert olyan helyzetben, hogy valaki szándékosan vagy véletlenül a lézersugár útjába kerülhessen.
■ Ne használjon optikai eszközöket a lézersugár láthatóvá tételére.
■ Ne használja a lézert gyerekek mellett, és ne engedje, hogy azt gyerekek használják.
■ Ne próbálja egyedül megjavítani a lézerberendezést.

Ne próbálja meg önmaga kicserélni a lézerkészülék egyik alkatrészét sem.

A javításokat csak a lézer gyártója vagy a hivatalos szervize végezheti el.
■ Ne cserélje ki a lézert más típusúra.

VISSZAMARADÓ KOCKÁZATOK

Még a termék rendeltetésszerű használata esetén sem lehet teljesen kiküszöbölni minden kockázati tényezőt. A gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell figyelnie az alábbiak jelkerülésére:

■ Érintkezésveszély a forgó fűrészlap nem védett során részeivel.
A munkadarabok és annak darabjainak kivetődése a gép nem megfelelő kezelése miatt.
■ Hibás karbid élek letörése a fürészlapról.

Légzőszervi károsodás.

MEGJEGYZÉS: Viseljen légzésvédő maszkot, ami a megmunkálandó anyagoknak megfelelő szűrőket tartalmaz Biztosítson megfelelő szellőztetést. Ne egyen, igyon vagy dohányozzon a munkaterületen.

■ Halláskárosodás a fül viseletének elmulasztása miatt.

FIGYELEM

Bizonyos festékekből, bevonatokból és anyagokból a por irritációt vagy allergiás reakciót válthat ki a légzőrendszerben. A fából, pl. tölgy, bükk, származó por rákkeltő. Az azbesztet tartalmazó anyaggal csak szakképzett kezelők dolgozhatnak, illetve csak ők dolgozhatják azt fel.

MDF stb.

FIGYELEM

A gép hosszabb idejű folyamatos használata sérüléseket okozhat vagy súlyosbíthatja a tüneteket. Ha a gépet hosszú időn át kell használnia, tartson gyakran szünetet.

ISMERJE MEG A TERMÉKET

Lásd 222 - 223. oldal.

1. Kar, szigetelt fogófelület

Magyar

1. Főkapcsoló
2. Biztonsági reteszelő fogantyú
3. Felső fűrészlemez-védő
4. Fürészlap
5. Alsó fűrészlemez-védő
6. Bilincs
7. Fő vezetősín
8. Forgóasztal
9. Alaplap
10. Asztalbetét
11. Forgóasztal reteszelő fogantyú
12. Kiegyensúlyozható lábak
13. Lézerkapcsoló
14. LED kapcsoló
15. Keretütköző
16. Alsó védöburkolat fedél
17. Csúszó vezetősín
18. Rögzítöfurat
19. Hosszabbító rúd
20. Csavarok a ferdevágási szög végállás ütköző beállításához
21. Tengelyreteszelő gomb
22. Felső fogantyú
23. Porzsák
24. Vágásmélység beállítógomb
25. Lineáris rúd ütközögomb
26. Feltekerés támogatása
27. Ferdevágási szög rögzítógomb
28. Maximális vágási mélység ütköző

29. Csavarok a gérvágó szög beállításához

30. Indítsa el a motort, és hagyja, hogy a fűrészlap elérje a teljes fordulatszámot, mielőtt lassan leengedi munkadarabba. Csúsztassa hátra és/vagy előre a fűrészlap szerelvényt, hogy szükség szerint el a vágást.

31. Hagyja, hogy a fürészlap szerelvény felemelkedjen a felső állásba, ahol a fürészlap védőburkolatok teljesen zárva vannak. Kapcsolja ki a motort, és hagyja teljesen megállni a fürészlapot, mielőtt eltáv munkadarabot vagy a levágott részeket, vagy benyúlna a fürészlap körüli területre.

Az első használat előtt ellenőrizze, hogy a terméken beállított ferde- vagy gérvágási szög megegyezik a munkadarabon kapott vágáséval. Ellenőrizze egy kiselejtezett fadarabon egy ácsderékszög vagy félderékszögmérő segítségével.

FIGYELEM

A gyártó erősen javasolja, hogy a terméket erősen rögzítse egy munkapad tetejére.

Amikor a termék alapzata szilárdan rögzítve van egy munkapad tetejéhez a mellékelt négy csavaranyával, csavarral és alátéttel; a termék a felborulás veszélye nélkül használható a maximális ferdevágási és gérvágási beállításoknál. Ha a termék nem megfelelően van rögzítve, kibillenhet az egyensúlyából, ha nagy ferdevágási szög van kiválasztva.

Van egy állítható csavar (kiegyenlíthető láb), ami hosszabbító forgóasztal aljából. Ezt a csavart úgy kell beállítani, hogy érintkezzen a lapos felülettel, amelyen a termék fekszik. Ez megakadályozza a termék felborulását, amikor a vágás a csúszó vagy a ferdevágó teljes hosszában törénik. Vigyázzon, mert a fűrészasztal ezen része mozog a kulonböző gérvágó szögek kiválasztásakor, így a csavart gyakran utána vagy vissza kell állítani.

HASZNÁLAT

A termék egy forgó fürészlappal rendelkezik, kezelő különböző szögekbe tud beállítani a m vágásakor, ami szilárdan rögzítve van a termék alapjához.

A terméket csak egy személy működtetheti, elkerülhető legyen a forgó fűrészlappal való véletlenszerű érintkezés.

A termék biztonságos működésére vonatkozó következők:

amelyer a munkadarab amikor a vagas a csuszo vagy a ferdevago teljes hosszaban tördenik. Vigyázzon, mert a fürészasztal ezen része mozog z. a különböző gérvágó szögek kiválasztásakor, így a csavart gyakran utána vagy vissza kell állítani.

A fürészt, a fürészlapokat és a munkaterületet tartsa jó állapotban.
Rögzítse a gérvágó fűrész alapzatát egy robusztus munkapadhoz. A termék mozoghat és átfordulhat, ha nincs megfelelően rögzítve.
A vágás előtt állítsa be és rögzítse a vágási szögeket és mélységet.
Rögzítse a munkadarabot a gérvágó fürész alapzatához. A mellékelt szorítókkal és – ahol szükséges – további szorítókkal vagy rögzítő mechanizmusokkal rögzítse a munkadarabot, hogy vágás közben ne tudjon véletlenül elmozdulni.

• Ellenőrizze, hogy a fűrészlap védőburkolatok működését nem korlátozza a munkadarab pozíciója.
• Ellenőrizze, hogy a vezetősín és a termék többi alkatrésze nem lesznek elvágva, ha a leereszkedik vágási pozícióba.

KARBANTARTÁS

■ Semmilyen módon ne módosítsa a terméket, és ne használjon a gyártó által nem jóváhagyott tartozékokat. Az Ön és mások biztonsága veszélybe kerülhet.
■ Ne használja a terméket, ha valamelyik kapcsoló, védőburkolat vagy egyéb funkció nem rendeltetésszerűen működik. Szakszerű javításhoz vigye a gépet egy hivatalos szervizközpontba.
■ Ne végezzen semmilyen beállítást, amikor a fűrészlap forog.
A terméken végrehajtott beállítások, kenés vagy karbantartás előtt mindig ellenőrizze, hogy a dugasz ki lett húzva a hálózatból.
Károsodás vagy törött alkatrészek tekintetében minden egyes használat előtt ellenőrizze a terméket a terméket kiváló működési állapotban, azonnal cserélje le az alkatrészeket a gyártó által biztosított cserealkatrészekre.
A kés éles és a vágás után forró lehet. A kés tisztítását

rendkívüli óvatossággal végezze. A személyi sérülések elkerülése érdekében viseljen kesztyűt.

■ Rendszeresen portalanítsa a fűrészt és tartozékait, különösen a mozgó alkatrészeket, beleértve a fűrésztárcsa védőelemét is. A por hatékony eltávolításához használjon kézikefét vagy porszívót. Ne használjon sürített levegőt.
A biztonság és megbízhatóság érdekében minden javítást, beleértve a kefék cseréjét is, hivatalos szervizközpontban kell elvégeztetni.
■ Ha a hálózati tápvezeték megrongálódott, a balesetveszély elkerülése érdekében cseréltesse ki egy hivatalos (szerződött) Szerviz Központban.

FIGYELEM

Tisztítás vagy javítás céljából ne próbálja meg a fürésztárcsa védőszerelvényét leszerelni. Sérült védőelemet ne használjon. Javítás vagy csere céljából vigye vissza egy hivatalos szervizközpontba.

FIGYELEM

A nagyobb biztonság és megbízhatóság érdekében minden javítást hivatalos szervizközpontban kell elvégeztetni.

Maximális vágási mélység ütköző

A maximális vágásmélység ütköző annak megakadályozására szolgál, hogy a fűrészlap a termék fémalapjába vágjon.

FIGYELEM

A maximális vágásmélység ütközöt a felhasználó nem szabályozhatja. Ne állítsa át a maximális vágásmélység ütközöt.

SZÁLLÍTÁS ÉS TÁROLÁS

A termék tárolásakor húzza ki a tápkábelt. Gyerekektől elzárt helyen tárolja a terméket. Tárolja a tápkábelt a kézikönyv 248.-249. oldalán található ábrák szerint.
Tárolás előtt egy kefével vagy porszívóval tisztítsa meg a terméket.
Ha eltávolítja a fűrészlapot vagy a pót fűrészlapokat az egységnél tartja, a sérülés elkerülése érdekében ügyeljen rá, hogy azok az eredeti csomagolásban legyenek.

A termék rögzítéséhez a mozgatás előtt:

A terméket nulla gérvágó és ferdevágási szögre beállítva és rögzített állásban kell eltárolni. A csúszót rögzíteni kell. A fogantyút zárt védőburkolattal rögzíteni kell az alsó (biztonsági) pozícióba.

A mozgatás megkönnyítéséhez a munkadarab támasztéka az egyik vagy mindkét oldalon eltávolítható.

Mozgatás vagy járművön való szállítás:

■ Mozgatás előtt rögzítse a terméket a kézikönyvben leírtak szerint.
A sarkoknál található 4 csavar kioldásával távolítsa el a terméket a munkapadról. Órizze meg a csavarokat későbbi felhasználásra. A tetején lévő fogantyúnál emelje fel a terméket.
Adott magasságra emeléshez nehéz igénybevételre tervezett kesztyűt viselő két személy emelje meg a termék alapját.
- Járműben való szállításkor állítsa a terméket az alapzatára, és rögzítse azt a mozgás ellen.

KÖRNYEZETVÉDELEM

Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el őket a háztartási szemétben. Környezetvédelmi megfontolásból a kiszolgált berendezést, tartozékokat és csomagolóanyagokat szelektív módon kell elhelyezni.

SZIMBÓLUM

Biztonsági figyelmeztetés

CE megfelelőség

Eurázsiai megfelelőségi jelzés.

Ukrajnai megfelelőségi nyilatkozat

Kérjük, olvassa át gondosan ezt az útmutatót a termék beindítása előtt.

II. osztályú berendezés, kettős szigetelés

Viseljen fülvédöt

Mindig viseljen védőszemüveget.

A kezét tartsa távol a vágási területtől és a fűrészlaptól.

Magyar

Viseljen védőkesztyűt.

A fűrészlap forgásiránya (a fűrészlapon látható)

Fürészlap forgásiránya (a fürészlapvédön látható)

Fürészlap vágásszélessége (fürészjárat)

A fürészlap fogainak száma

Fa és azzal analóg anyagok vágására alkalmas

Nem alkalmas fémek vágására

Lézersugárzás.

Ne nézzen a lézersugárba. osztályú lézeres termék

A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Ezeket újra kell hasznosítani, ha van rá lehetősé Az újrahasznosítással kapcsolatban érdeklődjön a helyi önkormányzatnál vagy a termék forgalmazójánál.

Egy hang hallható

A penge teljes sebességre gyorsulásához vagy teljes leállásához szükséges várakozási idő.

Külön értékesített alkatrészek és kiegészítők

Megjegyzés:

FIGYELEM

A következő jelölőszavak és jelentések arra s hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket.

VESZÉLY

Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez.

FIGYELEM

Egy potenciálisan bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy súlyos sérülést égredményezhet.

VIGYÁZAT

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelten súlyos sérülést eredményezhet.

VIGYÁZAT

(Biztonsági figyelmeztető szimbólum nélkül) Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

Dugja be a terméket a hálózatba.

Húzza ki a terméket az elektromos hálózatból.

Retesz

Szétnyitás

A reteszelő mechanizmus nem működik

A közölt zajkibocsátási érték(ek)et az EN 62841-1 és EN 62841-3-9 szabványos tesztjével mérték, és ez(ek) alapján az egyik szerszám összehasonlítható egy másikkal.

A közölt zajszintérték(ek) alapján előzetesen felmérhető a kitettség mértéke.

A szerszám tényleges használata során kibocsátott zajszint a szerszám használati módjától, különösen a feldolgozott munkadarabtól függően eltérhet.

A tényleges használati körülmények miatti kitettségi szint alapján állapítsa meg a kezelő védelméhez szükséges biztonsági intézkedéseket (vegye figyelembe a müködési ciklus összes részét, pl. a szerszám kikapcsolási és üresjárati idejét, valamint az indítási idót).

Viseljen hallásvédelmet. A fokozott zajhatás hosszú távon a hallás elvesztését eredményezheli.

RO AVERTISMENT

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék v napjával kezdődik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionalis vagy kereskedelmi használat esetén a garancia nem érvényes.
2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. 2. Az áruházakban, a csomagoláson, illetve a termék dokumentációjá egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs ürlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.
3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett hibákra és anyaghibákra érvényes a garanciális időtartamon belül. garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

- a terméket a nem megfelelő karbantartás következtében ért károsodásra

– megváltoztatott vagy átalakított termékre
- olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították
- a használati utasítás be nem tartásából eredő kárra
– CE jelöléssel nem rendelkező termékekre
- olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerösségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre

– külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra
- a cserélhető alkatrészek természetes kopására és elhasználódására
- a szerszám helytelen használatára, túlterhelésére
– nem jóváhagyott tartozékok és alkatrészek használatára

- A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, fúrószárak, csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

– A természetes kopásnak, elhasználódásnak kitett alkatrészek és kiegészítők, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantlyú, szállítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütöműves csavarbehajtó gép csapszege és rugója stb.

1. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával egy küldje el a RYOBI szervizbe.
2. A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.
3. Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http://hu.ryobitools.eu/header/service-and-support/service-agents.

RO CONDITII DE APLICARE A GARANȚIEI PENTRU PRODUSELE RYOBI®

Ezúton kijelentjük, hogy a termékek

Gérvágó fűrész

Márka: RYOBI

Tipusszám: EMS305RG

Sorozatszám tartomány: 47500001000001 - 47500001999999

megfelel az alábbi Európai Irányelvek és harmonizált szabványok vonatkozó rendelkezéseinek

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000;

EN 62841-1:2015; EN 62841-3-9:2015+A11:2017

A RoHS dokumentáció összeállítása az EN 50581:2012 szerint történt

CE

Todd Chipner

Senior igazgató, Megfelelöségi és biztonsági területek

A müszaki dokumentáció összeállítására felhatalmazott:

Alexander Krug, Ügyvezető Igazgató

Techtronic Industries GmbH

HU A RYOBI a Ryobi Limited védjegye, használata licenc keretében történik.
