KASUTUSJUHEND EMS305RG RYOBI

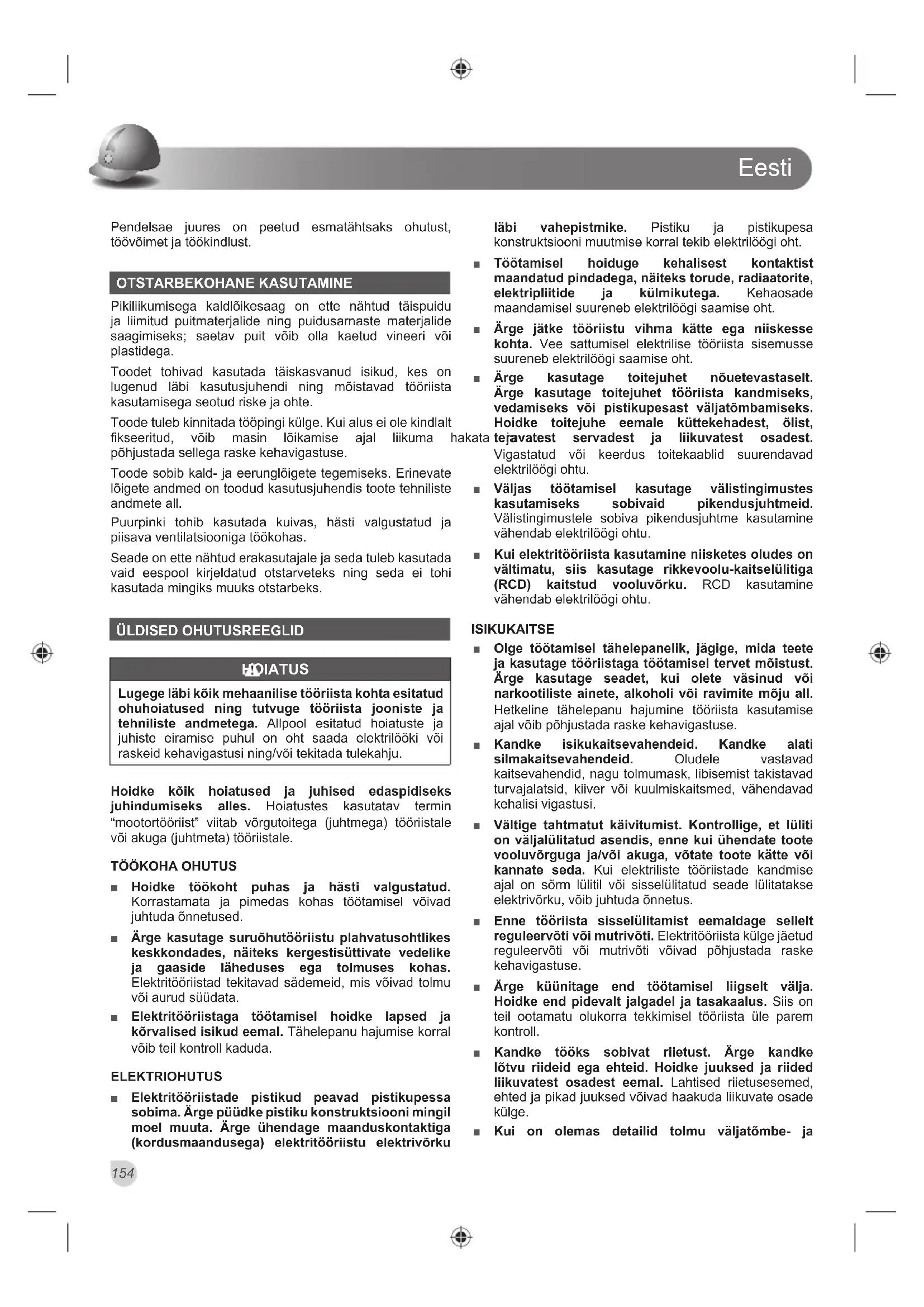

Pendelsae juures on peetud esmatähtsaks ohutust, töövõimet ja töökindlust.

OTSTARBEKOHANE KASUTAMINE

Pikiliikumisega kaldlöikesaag on ette nähtud täispuidu ja liimitud puitmaterjalide ning puidusarnaste materjalide saagimiseks; saetav puit võib olla kaetud vineeri või plastidega.

Toodet tohivad kasutada täiskasvanud isikud, kes on lugenud läbi kasutusjuhendi ning mõistavad tööriista kasutamisega seotud riske ja ohte.

Toode tuleb kinnitada tööpingi külge. Kui alus ei ole kindlalt fikseeritud, vöib masin löikamise ajal liikuma l pöhjustada sellega raske kehavigastuse.

Toode sobib kald- ja eerunglöigete tegemiseks. Erinevate löigete andmed on toodud kasutusjuhendis toote tehniliste andmete all.

Puurpinki tohib kasutada kuivas, hästi valgustatud ja piisava ventilatsiooniga töökohas.

Seade on ette nähtud erakasutajale ja seda tuleb kasutada vaid eespool kirjeldatud otstarveteks ning seda ei tohi kasutada mingiks muuks otstarbeks.

Lugege läbi köik mehaanilise tööriista kohta esitatud ohuhoiatused ning tutvuge tööriista jooniste ja tehniliste andmetega. Allpool esitatud hoiatuste ja juhiste eiramise puhul on oht saada elektrilööki või raskeid kehavigastusi ning/või tekitada tulekahju.

Hoidke köik hoiatused ja juhised edaspidiseks juhindumiseks alles. Hoiatustes kasutatav termin "mootortööriist" viitab vörgutoitega (juhtmega) tööriistale vöi akuga (juhtmeta) tööriistale.

TÖÖKOHA OHUTUS

■ Hoidke töökoht puhas ja hästi valgustatud. Korrastamata ja pimedas kohas töötamisel võivad juhtuda önnetused.
- Ärge kasutage suruõhutööriistu plahvatusohtlikes keskkondades, näiteks kergestisüttivate vedelike ja gaaside läheduses ega tolmuses kohas. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
- Elektritööriistaga töötamisel hoidke lapsed ja körvalised isikud eemal. Tähelepanu hajumise korral vöib teil kontroll kaduda.

ELEKTRIOHUTUS

- Elektritööriistade pistikud peavad pistikupessa sobima. Ärge püüdke pistiku konstruktsiooni mingil moel muuta. Ärge ühendage maanduskontaktiga (kordusmaandusega) elektritööriistu elektrivörku

läbi vahepistmike. Pistiku ja pistikupesa konstruktsiooni muutmise korral tekib elektrilöögi oht.

• Töötamisel hoiduge kehalisest kontaktist maandatud pindadega, näiteks torude, radiaatorite, elektripliitide ja külmikutega. Kehaosade maandamisel suureneb elektrilöögi saamise oht.
• Ärge jätke tööriistu vihma kätte ega niiskesse kohta. Vee sattumisel elektrilise tööriista sisemusse suureneb elektrilöögi saamise oht.
• Ärge kasutage toitejuhet nõuetevastaselt. Ärge kasutage toitejuhet tööriista kandmiseks, vedamiseks või pistikupesast väljatõmbamiseks. Hoidke toitejuhe eemale küttekehadest, ölist, kata tejavatest servadest ja liikuvatest osadest. Vigastatud või keerdus toitekaablid suurendavad elektrilöögi ohtu.
  Väljas töötamisel kasutage välistingimustes kasutamiseks sobivaid pikendusjuhtmeid. Välistingimustele sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
  Kui elektritööriista kasutamine niisketes oludes on vältimatu, siis kasutage rikkevoolu-kaitselülitiga (RCD) kaitstud vooluvörku. RCD kasutamine vähendab elektrilöögi ohtu.

ISIKUKAITSE

• Olge töötamisel tähelepanelik, jägige, mida teete ja kasutage tööriistaga töötamisel tervet möistust. Ärge kasutage seadet, kui olete väsinud või narkootiliste ainete, alkoholi või ravimite möju all. Hetkeline tähelepanu hajumine tööriista kasutamise ajal võib põhjustada raske kehavigastuse.
  Kandke isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Oludele vastavad kaitsevahendid, nagu tolmumask, libisemist takistavad turvajalatsid, kiiver või kuulmiskaitsmed, vähendavad kehalisi vigastusi.
  Vältige tahtmatut käivitumist. Kontrollige, et lüliti on väljalülitatud asendis, enne kui ühendate toote vooluvõrguga ja/või akuga, võtate toote kätte või kannate seda. Kui elektriliste tööriistade kandmise ajal on sõrm lülitil või sisselülitatud seade lülitatakse elektrivõrku, võib juhtuda önnetus.
  Enne tööriista sisselülitamist eemaldage sellelt reguleervõti või mutrivõti. Elektritööriista külge jäetud reguleervõti või mutrivõti võivad põhjustada raske kehavigastuse.
• Ärge künitage end töötamisel liigselt välja. Hoidke end pidevalt jalgadel ja tasakaalus. Siis on teil ootamatu olukorra tekkimisel tööriista üle parem kontroll.
  Kandke tööks sobivat riietust. Ärge kandke lötvu riideid ega ehteid. Hoidke juuksed ja riided liikuvatest osadest eemal. Lahtised riietusesemed, ehted ja pikad juuksed vöivad haakuda liikuvate osade külge.
  ■ Kui on olemas detailid tolmu väljatõmbe- ja

kogumisvahenditega ühendamiseks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmu kogumine vähendab tolmuga seotud ohte.

- Ärge muutuge hooletuks ega ignoreerige tööriista ohutusnõudeid, kui te seadet juba tunnete ja olete seda tihti kasutanud. Hooletus võib põhjustada raskeid vigastusi juba sekundi murdosa jooksul.

ELEKTRITÖÖRIISTA KASUTAMINE JA KORRASHOID

• Ärge kasutage töötamisel liigset jõudu. Kasutage tööks sobivat elektritööriista. Öigesti valitud tööriist töötab paremini ja ohutumalt selles võimsuspiirkonnas, millele see on ette nähtud.
• Ärge kasutage elektritööriista, kui lüliti ei lülita seda sisse ja välja. Lülitiga lülitamatu tööriista kasutamine on ohtlik ja see tuleb lasta ära remontida.
  ■ Enne tööriista reguleerimist, tarvikute vahetamist või tööriista hoiustamist ühendage pistik vooluallikast lahti ja/või eemaldage võimalusel tööriista aku. Need ennetavad ohutusmeetmed vähendavad toote ootamatu käivitumise riski.
  ■ Hoidke kasutuses mitteolevaid elektritööriistu lastele kättesaamatus kohas ja ärge lubage elektritööriista mittetundvaid või kasutusjuhendiga mittetutvunud isikuid elektritööriista kasutada. Oskamatu kasutaja käes olev elektritööriist on ohtlik.
  ■ Hooldage elektritöörilistu ja tarvikuid. Kontrollige liikuvate osade mittetsentreeritust ja kinniteid, osade vigastusi ning tehke kindlaks muud seisundid, mis võivad mõjustada elektriseadme tööd. Kui mõni osa on vigastatud, siis laske seade enne kasutamist ära parandada. Halvasti hooldatud tööriistad põhjustavad palju õnnetusi.
  Hoidke lõiketerad teravad ja puhtad. Hästi hooldatud teravate lõikeservadega lõikeriistad kiiluvad kinni väiksema tõenäosusega ja neid on lihtsam juhtida.
• Kasutage toodet, tarvikuid ja otsakuid kooskõlas nende juhistega ning vöttes arvesse töötingimusi ja teostatavat tööd. Tööoperatsiooniks mitte ettenähtud elektritööriista kasutamine vöib tekitada ohtliku olukorra.
  ■ Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Ootamatutes olukordades ei saa libedate käepidemete ja haardepindadega tööriista ohutult käsitseda ega kontrollida.

HOOLDUS

Laske oma elektrilist tööriista hooldada väljaöppinud teenindustöötajal. Remontimisel tohib kasutada ainult originaalvaruosi. See tagab hooldatud seadme elektriohutuse.

Nurgasaed on möeldud puidu või sarnase materjali lõikamiseks; saega ei tohi kasutada abrasiivlõikekettaid, et lõigata metallesemeid (nt latid, vardad, naastud jt). Abrasiivtolm põhjustab

liikuvate osade, nagu alumine kettakaitse, kinnikiilumise. Abrasiivlõikamisel tekkivad sädemed põletavad alumist kaitset, soone sisemust ja teisi plastist osi.

Juhul kui võimalik, kasutage tooriku kinnitamiseks pitskruvi. Toetades lõigatavat detaili käega, peab kätt hoidma vähemalt 100 mm kaugusel saeketta kummaltki poolt. Ärge lõigake saega liiga väikesi tükke, mida ei saa turvaliselt kinnitada ega käega hoida. Saekettale liiga lähedal olev käsi tekitab suurema riski saada vigastada kokkupuutest saekettaga.
Lõigatav detail ei tohi liikuda ning peab olema kinnitatud või hoitud nii vastu suundlatti kui ka lauda. Ärge lükake detaili vastu saeketast ega teostage lõikamist ilma detaili kinnitamata. Lahtised või liikuvad detailid võivad suure kiirusega lendu paiskuda ja põhjustada vigastusi.
Lükake saag läbi töödeldava detaili. Ärge tömmake saagi läbi töödeldava detaili. Lõikamiseks tõstke saepea üles ja tömmake välja lõigatava detaili kohale ilma seda lõikamata, käivitage mootor, suruge saepea alla ja lükake saag läbi detaili. Tõmmetega lõigates võib saeketas lõigatava detaili peale tõusta ja kogu ketta konstruktsioon võib operaatori poole paiskuda.
- Ärge kunagi pange kätt üle soovitud lõikejoone nii saeketta ees kui ka taga. Väga ohtlik on hoida lõigatavat detaili ristis kätega, st hoida detaili saeketta paremalt poolt vasaku käega ja vastupidi.
Kui saeketas pöörleb, ärge pange oma käsi suundlati taga saekettale lähemale kui 100 mm kummalgi pool, et eemaldada puidujäätmeid või mingil muul põhjusel. Te ei pruugi näha, kui kaugel on pöörlev saeketas teie käest ning võite saada tõsiselt vigastada.
Enne lõikamist kontrollige lõigatav detail üle. Kui lõigatav detail on kaarjas või kõver, kinnitage see väljapoole kaardus poolega vastu suundlatti. Alati veenduge, et mööda lõikejoont ei oleks vahet lõigatava detaili, suunalati ja laua vahel. Kaardus detailid võivad keerduda või paigast nihkuda ning võivad lõikamise ajal põörleva saeketta külge kinni jääda. Lõigatavas detailis ei tohi olla naelu ega võõrkehasid.
Sae kasutamise ajal tohib laual olla ainult lõigatav detail, mitte aga teised tööriistad, puidujäätmed jne. Peenike prügi, lahtised puidutükid või muud esemed võivad pöörleva saekettaga kokku puutudes suure kiirusega eemale paiskuda.
Lõigake detaile ükshaaval. Mitut kokkupandud detaili ei saa korralikult kinnitada ega toestada ning need võivad lõikamise ajal saeketta külge kinni jääda või paigast nihkuda.
Enne sae kasutamist veenduge, et nurgasaag on paigaldatud või asub tasasel ja kindlal tööpinnal. Tasane ja kindel tööpind vähendab nurgasae ebastabiilseks muutumise riski.
■ Planeeri oma tööd. Iga kord kald- või eerunglöike

nurga muutmisel veenduge, et reguleeritav suundlatt toetab korralikult lõigatavat detaili ning ei takista saeketast ega kaitsesüsteemi. Ilma tööriista sisse lülitamata (asendisse "ON") ja ilma laual olevate lõigatavate detailideta, tehke saekettaa näiline lõige ning veenduge, et miski ei sega ja puudub oht lõigata suundlatti.

Lauast laiemate või pikemate detailide toetamiseks kasutage laua pikendusi, saagimispukki jne. Nurgasae lauast pikemad või laiemad lõigatavad detailid võivad kalduda, kui need ei ole turvaliselt toetatud. Mahalõigatud tükk või töödeldav detail võib kaldudes alumise kettakaitse üles tõsta või pöörleva saeketta alt eemale paiskuda.
- Ärge kasutage teist inimest laua pikenduse ega lisatoetuse asemel. Kui lõigatav detail ei ole piisavalt toetatud, võib lõikamise ajal saeketas kinni kiiluda või detail paigast nihkuda ning tömmata teid ja abilist pöörleva ketta vastu.
■ Mahalõigatud osa ei tohi mingil tingimusel suruda vastu pöörlevat saeketast. Piiratud tingimustes, st kasutades pikkuse piirajaid, võib mahalõigatud osa kalduda vastu saeketast ja suure hooga eemale paiskuda.
- Ümarate materjalide (nt vardad või torud) korralikult toetamiseks kasutage selleks mõeldud kinnitit või klambrit. Torud kipuvad lõikamise ajal veerema, mis paneb sae nn “hammustama” ja tõmbab detaili koos käega vastu saeketast.
■ Enne lõigatava detailiga kokkupuutumist laske saekettal saavutada täiskiirus. See vähendab detaili lendumise ohtu.
Kui detail või saeketas kiilub kinni, lülitage saag välja. Oodake kuni kõik liikuvad osad peatuvad ning ühendage pistik vooluallikast lahti ja/või eemaldage aku. Seejärel eemaldage kinnijäänud materjal. Kinnijäänud detailiga saagimist jätkates võib see põhjustada kontrolli kadumist tööriista üle või tekitab nurgasaele kahjustusi.
Pärast lõikamise teostamist vabastage lüliiti, hoidke saepea all ja oodake, kuni saeketas peatub, enne kui eemaldate mahalõigatud tüki. Ohtlik on hoida käsi vabakäigul liikuva lõiketera lähedal.
■ Hoidke käepidemest kindlalt kinni, kui teostate osalist löikamist või vabastate lüliti, enne kui saepea on täiesti alumises asendis. Sae katkestatud tegevus võib saepea äkiliselt alla tömmata ja põhjustada vigastuste ohtu.

PUIDU SAEKETTA OHUTUSJUHISED

■ Enne saeketta ja toote kasutamist lugege kasutusjuhend ja selles olevad juhised korralikult läbi.
■ Elektriline tööriist peab olema heas seisukorras, völl ilma deformatsioonideta ja see ei tohi vibreerida.
- Ärge kasutage toodet, mille kaitsed ei ole omal kohal. Hoidke kaitsed töökorras ja nöuetekohaselt hooldatud olekus.

■ Veenduge, et kasutaja on saanud piisava väljaöppe ettevaatusabinõude, toote reguleerimise ja talitluse osas.
■ Toodet kasutades kandke alati kaitseprille ja kõrvakaitsmeid. Soovitatakse kanda kaitsekindaid, tugevaid mittelibisevaid jalanõusid ja kaitsepõlle.
■ Enne üksköik millise tarviku kasutamist tutvuge kasutusjuhendi vastavate nõuetega. Tarviku väärkasutamine võib põhjustada kahju ja suurendada võimalike vigastuste ohtu.
■ Kasutage ainult kasutusjuhendis ettenähtud saekettaid, mis vastavad standardile EN 847-1.
- Pidage kinni saekettale märgitud maksimaalkiirusest. Veenduge, et saekettal märgitud pöörlemiskiirus on sael märgitud pöörlemiskiirusega vähemalt vördne.
- Kasutage ainult öiget mõõtu ja öige võlliavaga saeketast. Sae kinnitusdetailidega mittesobivad saekettad põörlevad ekstsentriliselt ja põhjustavad sellega kontrolli kadumist sae üle.
- Ärge kasutage saekettaid, mille läbimõõt on suurem või väiskem kui soovitatud. Ärge kasutage saeketta sobitamiseks mingeid vaheseibe.
- Kontrollige enne iga kasutuskorda, et saeketta hambad ei oleks kahjustatud ega ebatavalise välimusega. Kahjustatud või lahtised hambatipud võivad tööriista kasutamise ajal lenduda ja suurendada vigastuste ohtu.
- Ärge kasutage pragunenud ega auklikku saeketast. Ärge kasutage saekettaid, mis on vigastatud või deformeerunud.
■ Visake kahjustatud, deformeerunud, köver või mõranenud saeketas ära; selle parandamine on keelatud.
- Ärge kasutage kiirlõiketerasest saekettaid.
- Veenduge, et saeketas on paigaldatud õigesti ja enne kasutamist pingutage võlli mutrit (pingutusmoment u 12–15 Nm).
Kinnituskruvide ja -mutrite pingutamisel kasutage sobivat mutrivõtit jne.
■ Keelatud on kasutada mutrivõtme pikendust või lüüa haamriga.
■ Veenduge, et saekettad ja äärikud on puhtad ja ääriku tugipinnad on vastu saeketta pinda.
■ Kontrollige, kas saetera pöörlemissuund on öige.
■ Enne töö alustamist tehke lõiget imiteeriv liigutus mootorit käivitamata, et kontrollida lõikeketta asendit ja kaitsekatte liikumist teiste masinaosade ning tooriku suhtes.
- Ärge kunagi jätke toodet järelevalveta.
- Ärge kandke töötamise ajal saekettale määrdeaineid.
- Ärge hakake tegema mingeid puhastus- või hooldustöid seni, kui masin pöörleb ja saepea ei ole liikumatus olekus.
- Ärge kunagi püüdke masina pöörlemist järsult peatada saeketta tökestamisega või muul viisil, sest see võib

põhjustada raske önnetuse.

■ Enne saeterade vahetust või hooldustöid lülitage tööriist vörgutoitest välja või eemaldage aku.
- Olge saeketta pakkimisel ja lahtipakkimisel ettevaatlik, sest teravad hambad võivad põhjustada vigastusi.
■ Kasutage saeketaste teisaldamisel katet või kandke kindaid.
■ Hoidke saeketast originaalpakendis või muus sobivas pakendis, kuivas kohas, kus pole kahjustavaid kemikaale.

TÄIENDAVAD OHUTUSJUHISED

■ Suruge toorik alati ohutult ja kindlalt kinni.
■ Veenduge, et masin on alati stabiilne ja ohutu (nt. kinnitatud töölauale).
■ Kasutage kuulmiskaitsevahendeid. Tugev müra võib põhjustada kuulmiskaotuse.
■ Toodet kasutades kandke alati kaitseprille. Saeketaste ja kareda materjali käsisemisel soovitatakse kanda kindaid ja mittelibiseva tallaga töökingi, mis kaitsevad jalgu löikepiirkonnast kukkuvate toorikute eest.
■ Enne hooldustöid või toote puhastamist lülitage toode võrgutoitest välja või eemaldage aku.

Pistiku võib pistikupessa ühendada vaid siis, kui tööriist on välja lülitatud.

■ Hoidke toitejuhtmed masina tööpiirkonnast väljapoole. Hoidke seda eemal kohast, kus operaator seisab.

- Ärge kūünitage end sae töötamise ajal lõikeketta lähedusse enne kui saeketas on lõplikult peatunud.

■ Enne kasutamist tuleb masin, kaabel ja pistik üle kontrollida vigastuste ja materjaliväsimuse suhtes. Seadet, kaasa arvatud toitejuhtme asendamist tohivad teha ainult pädevad remonditöökojad.

Alati kasutage tootega kaitsmeid. Ärge kasutage toodet, kui kaitsmed ei ole omal kohal ja ei tööta öigesti.

■ Alumine terakaitse tohib avaneda ainult siis, kui saeketas langetatakse lõigatavale detailile, ja sellel peab olema alati võimalik vabalt liikuda ning automaatselt sulguda.

- Töötamise ajal kinnitage pikendusvardad ja kasutage neid töödeldava detaili toetamiseks.

- Ärge kunagi muutke toodet ega selle funktsioone. Teie turvalisus võib olla ohustatud.

- Ärge kasutage saekettaid, mis on pragunenud, vigastatud või deformeerunud.

- Ärge kasutage kiirlõiketerasest saekettaid. - Kasutage ainult teravaid lõikekettaid. Asendage nürid lõikekettad.

■ Kasutage ainult öiget mõõtu ja öige võlliavaga saeketast. Sae kinnitusdetailidega mittesobivad saekettad põörlevad ekstsentriliselt ja põhjustavad sellega kontrolli kadumist sae üle.

■ Kasutage üksnes käesolevas kasutusjuhendis

määratletud puidutöödeks möeldud terasid, mis vastavad standardile EN 847-1.

- Ärge kasutage saeketta kinnitamiseks muid äärikuid, seibe ja mutreid kui neid, mis on komplektis ja mainitud kasutusjuhendis.

- Valida tuleb saeketas, mis sobib lõigatava materjali jaoks. Kasutage toodet vaid nende materjalide lõikamiseks, mis on määretletud käesoleva kasutusjuhendi toote sihipärase kasutuse osas.

Lõikamise ajal on tähtis vältida saetera ülekuumenemist ja plasti sulamist.

Tähtis on järgida saekettale märgitud maksimaalset kiirust; kasutage vaid sellist saeketast, mille kiirus on vördne vöi suurem kui tööriistale märgitud kiirus.

■ Asendage töölaua piluplaat, kui see on kulunud või vigastatud.

■ Enne töö alustamist tehke lõiget imiteeriv liigutus mootorit käivitamata, et kontrollida lõikeketta asendit ja kaitsekatte liikumist teiste masinaosade ning tooriku suhtes.

Eerung-, kald- või liitnurgalõikeid sooritades reguleerige juhtpiire või alumine piire nii, et vahe saekettaga oleks õige.

■ Toodet transportides peab käepide olema lukustatud.

■ Hoidke põrand jäätmetest, nt. saepurust ja jääkidest puhas.

■ Hoiduge masina töötamise ajal ja saepea langetatud asendis jääkide ja toorikulõigete eemaldamisest saagimispiirkonnast.

Pikkasid toorikuid tuleb nõuetekohaselt toetada. Tööpiirkond sisaldab kogu ala, milles toorikut liigutatakse. Operaator peab seda ala turvama, et kõrvalised isikud või esemed ei satuks seadmega kokkupuutesse ega liigutaks toorikut töötamise ajal.

■ Toote kasutamisel tekkiv tolm võib olla tervisele kahjulik. Kasutage tolmueraldussüsteemi ja kandke sobivat tolmumaski. Eemaldage kogunenud tolm täielikult, nt tolmuimejaga.

- Ärge varustage seda laserjuhikut muud tüüpi laseriga. Remonti tohib teha vaid laseri tootja või tema volitatud agent.

Seade tuleb lülitada kaitseseadmega (sulavkaitse või kaitselüliti) toitevõrku.

Kui kasutate kaldlöikesaagi väljas, soovitab tootja kasutada toitevõrgus rikkevoolukaitset (RCD), mille rakendumisvool on 30 mA.

- Seadme kasutamise ajal võivad samasse ahelasse ühendatud seadmetel ja valgustitel esineda voolutõuked. Ühendage seade toitevõrku, mille näivtakistus on 0,071 Ω, et pingekõikumisi minimeerida. Lisateabe saamiseks võtke ühendust oma elektritarnijaga.

LASERI OHUTUS

Sael kasutatava laseri kiirgus kuulub klassi 2, mille võimsus on ≤1mW ja lainepikkus 650 nm. Ärge vaadake laserikiirele otse vastu. Kasutusreeglite eiramine võib põhjustada tõsiseid kehavigastusi.
- Ärge vaadake laserikiirele töö ajal otse vastu.
- Ärge suunake laserikiirt kõrvalolijatele silma. See võib põhjustada raskeid silmavigastusi.
- Ärge paigutage seadet asendisse, mille puhul võib laserikiir tahtmatult või tahtlikult kellegi silma tabada.
- Ärge kasutage laserikiire vaatamiseks mingit optilist seadet.
- Ärge kasutage laserjuhikut laste juures ega laske lastel seda kasutada.
- Ärge püüdke laserjuhikut ise parandada.
- Ärge püüdke ise muuta ühegi laserjuhiku osa konstruktsiooni.
■ Remonti tohib teha vaid laseri tootja või tema volitatud agent.
- Ärge varustage seda laserjuhikut muud tüüpi laseriga.

JÄÄKRISKID

Isegi siis, kui seadet kasutatakse kirjeldatud viisil, ei ole võimalik kõrvaldada kõiki jääkriskide mõjureid. Töötamise ajal võivad tekkida järgmised ohud, millele operaator peab pöörama erilist tähelepanu.

• Önnetuse tekkimise risk, mis on põhjustatud mittekaetud pöörlevast saekettast.
  ■ Toorikute ja toorikutükkide tagasilöök, mis on tingitud valedest töövötetest.
  ■ Saeketta kövamsulamist hambaotsakute väljapaiskumine.
  ■ Hingamisteede kahjustused.

MÄRKUS: Kandke hingamismaski, milles on filter vastavalt lõigatavale materjalile Tagage töökohal nõuetekohane ventilatsicon. Ärge töökohal sööge, jooge ega suitsetage.

■ Kuulmiskahjustused, kui ei kanta nõutava kaitsevõimega kuulmiskaitset.

HOCIATUS

Mõnede värvide tolm, pinnakatted ja materjalid võivad põhjustada hingamisteede ärritust või allergilisi reaktsioone. Tamme- ja kasepuu, MDF-i ja mõnede muude materjalide tolm on kantserogeenne. Asbesti sisaldavaid materjale tohivad lõigata vastava väljaõppega erioperaatorid.

H0IATUS

Seadme pikaajalisel kasutamisel võite saada kehavigastusi või vigastused võivad süveneda. Seadme kasutamisel pika aja jooksul tuleb teha korralisi vaheaegasid.

ÕPPIGE OMA TOODET TUNDMA

Vt leht 222 - 223.

1. Isoleeritud haardepinnaga käepide
2. Toitelüliti
3. Turvaluku käepide
4. Ülemine kaitse
5. Saeleht

6. Alumine kaitse

7. Kinniti

8. Põhipiire

9. Pöördlaud

10. Alusplaat

11. Töölaua piluplaat

12. Pöördlaua lukustuspide

13. Tasakaalustav jalg

14. Laserlüliti

15. LED-i lüliti

16. Piiraja

17. Alumine kaitsekate

18. Tugipiiraja

19. Kinnitusava

20. Pikendusvarb

21. Püstnurga piiraja reguleerimiskruvid

22. Völli lukustusnupp

23. Ülemine käepide

24. Tolmukott

25. Saagimissügavuse reguleernupp

26. Varda piiraja nupp

27. Pööratav tugi

28. Kaldenurga lukustusnupp

29. Maksimaalse lõikesügavuse piiraja

30. Kaldenurga reguleerimise kruvid

KASUTAMINE

Võimaldab liigutada saeketast, mis on seatud operaatori poolt erinevate nurkade alla seadme alusele ohutult kinnitatud tooriku saagimisel. Seadmega tohib korraga töötada vaid üks inimene, et vältida tahtmatut kokkupuudet liikuva saeketta.

Seadme ohutu kasutamise põhimõtted on järgmised.

■ Hoidke saagi, saekettaid ja töökoht heas korras.
Kinnitage kaldlöikesae alus tugevale tööpingile. Kui toorik ei ole piisavalt tugevasti kohale surutud, siis vöib seade ümber kukkuda.
■ Enne löikamise alustamist reguleerige välja kaldenurgad ja löikesügavus ning lukustage asendid.
Suruge toorik vastu kaldsae alust. Kasutage komplektis olevat pitskruvi, vajaduse korral kasutage lisakinnitit või hoidemehhanismi, et vältida tooriku ootamatut liikumahakkamist.
- Kontrollige, et lõikeketta katted pole tõkestatud tooriku asendi tõttu.
- Tagage töökohal nõuetekohane ventilatsioon. Tagage, et piiraja ja muud seadme osad ei satu saeketta langetamisel lõiketeele.
■ Käivitage mootor ja laske lõikekettal saavutada

täiskiirus, enne kui langetate selle tooriku lõikamiseks. Vajaduse korral liigutage saepead edasi ja/või tagasi, e lõige saaks tehtud kogu ristlõike ulatuses.

Laske lõikesõlmel tõusta oma kõige kõrgemasse asendisse, kus kaitsekatted on suletud. Lülitage mootor välja ja laske saekettal täielikult peatuda, enne kui hakkate toorikut või jäätmeid eemaldama või enne kui lähenete saekettale.

Enne esmakordset kasutamist veenduge, et kaldenurk või kalde seadistus vastab tooriku kaldenurgale. Kontrollige seda mõnel puidutükil puussepa mõõtekomplektiga või mõõtenurgikuga.

H0IATUS

Tootja soovitab rangelt, et seade oleks alati turvaliselt töölauale kinnitatud.

Kui seadme alus on turvaliselt töölauale kinnitatud nelja komplektis oleva mutri, poldi ja seibiga, võib seadet kasutada maksimaalse püstnurga ning kaldega, ilma et see ümber kukub. Kui seade ei ole nõuetekohaselt kinnitatud, võib see tasakaaluolekust väljuda kui hakkate lõikama suure nurgaga kaldlõiget.

Seal on ka reguleerpolt (reguleeritav jalg), mis ulatub välja pikendatava pöördlaua põhjalt. See polt tuleb nii välja reguleerida, et see puudutaks tasast pinda, millele seade toetub. See väldib ka seadme tasakaalu kaotamise kui lõigatakse pikiliikumise piirasendis või püstkalde all. Olge ettevaatlik, sest saelaud liigub, kui valitakse erinevaid nurki, seega kruvi on vaja sagedasti reguleerida ja seadistada.

HOOLDUS

• Ärge püüdke seadme konstruktsiooni mingil viisil muuta ega kasutage varuosi või tarvikud, mis pole tootja poolt soovitatud. Teie ja kõrvalolijate turvalisus võib olla ohustatud.
• Ärge kasutage seadet kuni mõni lüliti, kaitsekate või funktsioon ei tööta nagu ette nähtud. Andke need volitatud hoolduskeskusesse remondiks või reguleerimiseks.
• Ärge tehke mingeid reguleertoiminguid sel ajal, kui lõikeketas pöörleb.
  ■ Enne reguleerimist, määrimistööde või muude masina hooldustööde alustamist veenduge, et pistik on pistikupesast välja võetud.
  ■ Kontrollige seade enne ja pärast kasutamist vigastuste ning purunenud osade suhtes üle. Hoidke seadet heas töökorras, selleks asendage osad nende varuosadega, mis on tootja poolt heaks kiidetud.
  Lõiketera servad on teravad ja võivad pärast hööveldamist olla kuumad. Olge äärmiselt ettevaatlik, kui puhastate avatud lõiketera. Vigastuste vältimiseks kandke kindaid.
  Puhastage saagi ja selle tarvikuid, eriti liikuvaid osi (k.a terakaitset), regulaarselt tolmust. Tolmu efektiivseks

eemaldamiseks kasutage käsiharja või tolmuimejat. Ärge kasutage suruõhku.

Kõik remonttööd, kaasa arvatud mootori kontaktharjade vahetamine, tuleb lasta teha volitatud hoolduskeskuses, et tagada masina ohutus ja töövõime.
Kui toitejuhe on kahjustatud, tuleb see volitatud teeninduskeskuses välja vahetada, et vältida ohtu.

HDIATUS

Ärge proovige terakaitset lahti võtta, et seda puhastada või parandada. Kahjustatud kaitsmeid ei tohi kasutada. Parandamiseks või asendamiseks põörduge volitatud teenindusse.

H0IATUS

Kõik remonttööd tuleb lasta teha volitatud hoolduskeskuses, et tagada masina ohutus ja töövõime.

Maksimaalse lõikesügavuse piiraja

Maksimaalse lõikesügavuse piiraja väldib saeketta lõikumist seadme metallist alusplaadi sisse.

H0IATUS

Maksimaalse lõikesügavuse piiraja ei ole kasutaja poolt reguleeritav. Ärge püüdke reguleerida maksimaalse lõikesügavuse piirajat.

TRANSPORTIMINE JA HOIUSTAMINE

• Seadme hoiustamise ajaks ühendage toitejuhe lahti. Hoidke seadet kaitstud kohas, mis on lastele juurdepääsmatu. Hoidke toitejuhet nagu on näidatud selle kasutusjuhendi lehel 248 - 249.
  ■ Enne hoiustamist puhastage seade harja või tolmuimejaga.
  Kui saeketta eemaldate või varuosi hoiustate, siis hoidke neid originaalpakendis, et kehavigastusi vältida.

Enne teisaldamist kinnitage seade järgmisel viisil.

■ Hoiustamiseks peab kaldenurk ja püstkalle olema seatud nullile ja lukustatud. Pikiliikumine peab olema tökestatud. Käepide peab olema lukustatud madalaimasse (ohutusse) asendisse ja kaitsekatted peavad olema suletud.
■ Teisaldamise hölbustamiseks võib ühe või mõlema poole toorikutoed eemaldada.

Teisaldamisel või transportimisel tehke järgmist.

■ Kinnitage seade liikumise vastu nagu kirjeldatud kasutusjuhendis.
Eemaldage seade tööpingilt 4 poldi lahtikeeramisega, igas nurgas üks. Hoidke poldid alles edasiseks kasutuseks. Töstke seadet ülaosas olevast

käepidemest.

Körgemale töstmiseks on vaja kahte inimest, kes kannavad tugevaid töökindaid.
■ Sõidukil transportimisel seadke see oma alusele ja kinnitage liikumahakkamise vastu.

KESKKONNAKAITSE

Toormaterjalid utiliseerige jäätmetega koos. Masin, selle lisaseadmed ja pakend tuleb jäätmekäitluseks keskkonnasöbralikult sorteerida.

SÜMBOL

Ohutusalane teave

CE vastavus

Euraasia vastavusmärk.

Ukraina vastavusmärgis

Lugege enne masina kasutamist juhised hoolikalt läbi.

II klassi seade, topeltisolatsioon

Kandke kuulmise kaitsevahendeid

Kandke alati silmakaitsevahendeid.

Hoidke käed saagimispiirkonnast ja saekettast eemal.

Kandke turvakindaid.

Lõiketera pöörlemissuund (näidatud lõikekettal)

Lõikeketta pöörlemissuund (näidatud lõikeketta kaitsel)

Lõikeketta lõikelaius (saetee)

Lõikeketta hammaste arv

Puidu ja puidusarnaste materjalide lõikamiseks

Metalli lõikamiseks ei ole kasutatav

Laserkiirgus.

Ärge vaadake laserikiirele otse vastu. klassi laserseade

Mittekasutatavaid elektritooteid ei tohi visata olmejäätmete hulka. Vaid tuleb viia vastavasse kogumispunkti. Vajadusel küsige sellekohast nõu oma edasimüüjalt või vastavalt kohaliku omavalitsuse institutsioonilt.

KASUTUSJUHENDIS KASUTATUD SÜMBOLID

Pange toitejuhtme pistik pistikupessa.

Tömmake pistik pistikupesast välja.

Lukk

Lahtikeeramine

Lukustussüsteem ei tööta

On kuulda heli

Ooteaeg, mille möödumisel jõuab tera täiskiiruseni või peatub täielikult.

Eesti

Eraldi ostetavad osad või tarvikud

Märkus:

HOIATUS

Järgnevad märguandesönad ja tähendused on möeldud selle toote kasutamisega seotud riskitasemete kirjeldamiseks.

OHT.

Osutab ähvardavale ohuolukorrale, mille mittevältimine lõpeb surma või tõsise vigastusega.

HOIATUS

Osutab võimalikule ohuolukorrale, mille mittevältimine võib lõppeda surma või tõsise kehavigastusega.

ETTEVAATUST

Osutab võimalikule ohuolukorrale, mille mittevältimine võib lõppeda väiksemate või mõõdukate kehavigastustega.

ETTEVAATUST

(llma ohutussümbolita) Viitab olukorrale, mis võib põhjustada kahjustusi varale.

Deklareeritud mürataseme väärtus(ed) on möödetud vastavalt standardi EN 62841-1 ja EN 62841-3-9 standardtesti meetodile ja seda saab kasutada tööriistade vördlemiseks.

Deklareeritud mürataseme väärtust (väärtuseid) saab kasutada ka kokkupuute eelhinnanguks.

Elektritööriista kasutamisega kaasnev müratase vöib erineda deklareeritud väärtustest, sõltuvalt tööriista kasutamise viisist, eriti sellest, millist toorikut töödeldakse.

Tehke kindlaks ohutusmeetmed, et kaitsta operaatorit vastavalt tegelike kasutustingimuste hinnangule (vöttes arvesse köiki töötsükli osasid, näiteks tööriista väljalülitamise aegu ja vabakäigul töötamise aega lisaks käivitamise ajale). Kandke kuuldekaitset. Tugev müra vöib pöhjustada kuulmiskaotuse.

ВНИМАНИЕ

Lisaks toote ostust tulenevatele seadusjärgsetele õigustele, kehtib tootele alltoodud garantiiga.

1. Tarbijatele on garantiiaeg 24 kuud ja algab sellel kuupäeval, mil toode osteti. Selle kuupäeva tõestuseks on vaja arvet või mõnda ostu sooritamise kohta. Toode on mõeldud eratarbijatele ainult isiklikuks kasutamiseks. Seega ei kehti garantii ostu kasutamisel kutsetegevuses või kaubanduslikel eesmärkidel.

2. Teatud osale elektrilistele (vahelduvvoolu/alalisvoolu) tööriistadele 2 on võimalik pikendada eespool toodud garantiiaega, kasutades to registreerimist veebilehel www.ryobitools.eu. Teave tööriista võimaliku pikendatud garantiiaja kohta on selgelt esile toodud poodides ja pakendil / ning see sisaldub toote dokumentatsioonis. Lõpptarbija registreerima oma uued tööriistad interneti teel 30 päeva jooksul pärast ostupäeva. Lõppkasutaja võib registreerida pikendatud garantiiaja saamise oma elukohariigis, kui veebis olevas registreerimisvormis se see valik lubatav. Lisaks peavad kasutajad andma oma nõusoleku veebis nõutud sisestatavate andmete säilitamiseks ning nad peavad nõust tingimustega. E-posti teel saadetav registreerimise kinnitus ja arva originaal, kus on näha ostu sooritamise kuupäev, on pikendatud garantiiaja töestuseks.

3. Garantii katab kõik defektid toote garantiaja jooksul, kui ostu kuupäevali ilmnevad talitus- või materjalivead. Garantii piirdub toote re või väljavahetamisega ning ei sisalda muid kohustusi, muut ettenägematuid või kaudseid kahjusid. Garantii ei kehti, kiit toodet ei ole kasutatud sihtotstarbeliselt või kooskõlas kasutusjuhendiga või valesti ühendatud. Garantii ei kehti järgmistel põhjustel:

– toode on kahjustatud vale hoolduse tõttu
- toodet on muudetud
– toote algupärased identifitseerimismärgised (kaubamärk, seerianumber) on rikutud, muudetud või eemaldatud
- kahju on tekkinud kasutusjuhendi mittejärgimisest
– tootel puudub CE-märgis
– toodet on püüdnud remontida vastavat kvalifikatsiooni mitte omav isik või ilma firma Techtronic Industries eelneva loata.

– toode on ühendatud valesse toiteallikasse (voolutugevus, pinge, sagedus)

- välismõjude (keemilised, füüsikalised, elektrilöögid) või võõrkehade tekitatud kahju

• tavapärane kulumine ja katkised varuosad
  – ebaõige kasutamine, tööriista ülekoormamine
• heakskiitmata tarvikute või osade kasutamine
  – koos tööriistaga saadud või eraldi ostetud elektriliste tööriistade tarvikud. Need erandid puudutavad muu hulgas kruvikeeraja otsakuid, puuriterasid, lihvkettaid, lihvpaberit ja -taldu, külgjuhikuid

• Komponendid (osad ja tarvikud), mida iseloomustab kulumine ja vananemine, muu hulgas remondi- ja hoolduskomplektid, süsinikharjad, laagrid, padrunid, SDS-puuriterade tarvikud, toitejuhe, lisakäepide, transpordikott, lihvplaat, tolmukott, tolmu väljalasketoru, vildist seibid, löökmutrivõtme võllid ja vedrud jne.

• Hoolduseks peab toote saatma või viima RYOBI volitatud teenindusse, mille aadressi leiate järgnevast teeninduspunktide nimekirjast riigi alt. Mõnedes riikides võtab kohalik RYOBI edasimüüja kohustuse saata toode RYOBI teenindusorganisatsiooni. Toote saatmisel RYOBI teenindusse peab toode olema ohutult pakitud ja ei tohi sisaldada ohtlikke aineid (nt bensiin), kirjas peab olema saatja aadress ja lisatud vea lühikirjeldus.

• Garantii alusel tehtavad remonditööd / asendamine on tasuta ei pikenda garantii kehtivusaega ega tähista uue garantilaja Väljavahetatud osad või tööriistad kuuluvad meile. Mõnedes maksab kättetoimetamis- ja postikulud saatja. Teile jäävad kehtima tööriista ostust tulenevad seadusjärgsed õigused
• See garantii kehtib Euroopa Ühenduse territooriumil, Šveitsis, Norras, Liechtensteinis, Türgis ja Venemaal. Väljaspool neid võtke ühendust volitatud RYOBI edasimüüjaga, et teha kindlaks kas kehtib mõni teine garantii.

VOLITATUD HOOLDUSKESKUS

Oma volitatud hoolduskeskuse leiate veebisaidilt http://uk.ryobitools.eu/header/service-and-support/service-agents.

HR

UVJETI PRIMJENE JAMSTVA TVRTKE RYOB ^

vastab järgmistele Euroopa direktiividele ja harmoniseeritud standarditele

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000;

EN 62841-1:2015; EN 62841-3-9:2015+A11:2017

RoHS dokumendid on koostatud vastavuses standardi EN 50581:2012 nõuetele.

Todd Chipner

Vanemdirektor, standardiseerimise ja ohutuse alal

Tehnilise faili koostamiseks volitatud isik:

Alexander Krug, Tegevdirektor

Techtronic Industries GmbH

ET RYOBI on etlevötte Ryobi Limited kaubamärk, mida kasutatakse litsentsi alusel.

HR RYOBI je žig tvrtke Ryobi Limited i koristi se po licenci.
