DSSW 45038 - Csavarozó METABO - Ingyenes használati útmutató

Termék típusa	Professzionális pneumatikus ütvecsavarozó
Márka	Metabo
Modell	DSSW 45038
Megfelelő használat	Csavarok becsavarása és kicsavarása
Tápellátás	Sűrített levegő
Szerszámbefogó	1/4" (6,35 mm) négyzet
Forgásirány beállítása	Tolókapcsolóval (jobbra/balra)
Nyomaték beállítása	Kapcsolóval (beosztások)
Ki/be kapcsoló	Igen, ravasz
Maximális üzemi nyomás	6,3 bar (tipikus, ellenőrizze a készüléken)
Levegőfogyasztás	Körülbelül 200 l/perc (becslés)
Üresjárati fordulatszám	Körülbelül 7000 1/perc (becslés)
Maximális meghúzási nyomaték	Körülbelül 120 Nm (becslés)
Ajánlott tömlő belső átmérő	Legalább 9 mm
Kenés	Pneumatikus olaj, 3-5 csepp minden 10 percben
Tisztítás	A pneumatikus csatlakozó szűrőjét hetente legalább egyszer tisztítsa meg
Biztonság - Védőfelszerelés	Védőszemüveg, zajvédő fejhallgató, kesztyű, testhezálló ruházat
Biztonság - Beavatkozás előtt	Húzza ki a sűrített levegőellátást
Tartozékok	Kizárólag eredeti Metabo tartozékokat használjon
Javítás	Szakavatott szakember által, Metabo alkatrészekkel

Gyakran ismételt kérdések - DSSW 45038 METABO

Milyen olajat használjak a Metabo DSSW 45038 csavarozó kenéséhez?

Használjon speciális pneumatikus olajat. Töltsön 3-5 cseppet a sűrített levegő csatlakozójába minden 10 perc folyamatos működés után, vagy naponta, ha nincs beépített kenőberendezése.

Hogyan állítsam be a meghúzási nyomatékot a Metabo DSSW 45038 csavarozón?

A nyomatékot a szerszámon található (7) kapcsolóval állíthatja be. Alacsony szám kis nyomatéknak, magas szám nagy nyomatéknak felel meg.

Milyen sűrítettlevegő-nyomás ajánlott a Metabo DSSW 45038-hoz?

A megengedett maximális üzemi nyomás a szerszámon van feltüntetve. Általában körülbelül 6,3 bar. Soha ne lépje túl ezt a nyomást.

Használhatok gyorscsatlakozót közvetlenül a pneumatikus csatlakozón?

Nem, soha ne használjon gyorscsatlakozót közvetlenül a pneumatikus csatlakozón (5). Először csavarja a mellékelt tömlőcsatlakozót (6) a pneumatikus csatlakozóra, majd csatlakoztassa a tömlőt. Ez elkerüli a meghibásodás és a kivetődés kockázatát.

Hogyan fordíthatom meg a Metabo DSSW 45038 csavarozó forgásirányát?

Használja a szerszámon található (2) tolókapcsolót. Tolja jobbra a jobbra forgáshoz (meghúzás), balra a balra forgáshoz (kicsavarás).

Milyen védőfelszerelést kell viselnem használat közben?

Rendszeresen viseljen ütésálló védőszemüveget, zajvédő fejhallgatót, megfelelő kesztyűt és testhezálló ruházatot a beakadás veszélyének elkerülése érdekében.

Hogyan kell karbantartani a pneumatikus csatlakozó szűrőjét?

Tisztítsa meg a pneumatikus csatlakozó szűrőjét legalább hetente egyszer. Használjon tiszta rongyot vagy sűrített levegőt a szennyeződések eltávolításához.

Mit tegyek, ha a pneumatikus szerszám levegőt vagy olajat szivárogtat?

Erős szivárgás esetén azonnal állítsa le a szerszámot, húzza ki a levegőellátást, és szakavatott szakemberrel vizsgáltassa meg. Kizárólag eredeti Metabo alkatrészeket használjon.

Milyen tömlőátmérőt használjak az optimális teljesítmény érdekében?

Használjon sűrítettlevegő-tömlőt, amelynek belső átmérője legalább 9 mm a szerszám teljes teljesítményének kihasználásához.

Használhatom a szerszámot emelőként vagy kalapácsként?

Nem, a szerszám kizárólag a csavarozásra való. Ne használja emelőként, bontó- vagy ütőszerszámként, mert ez károsíthatja és sérülést okozhat.

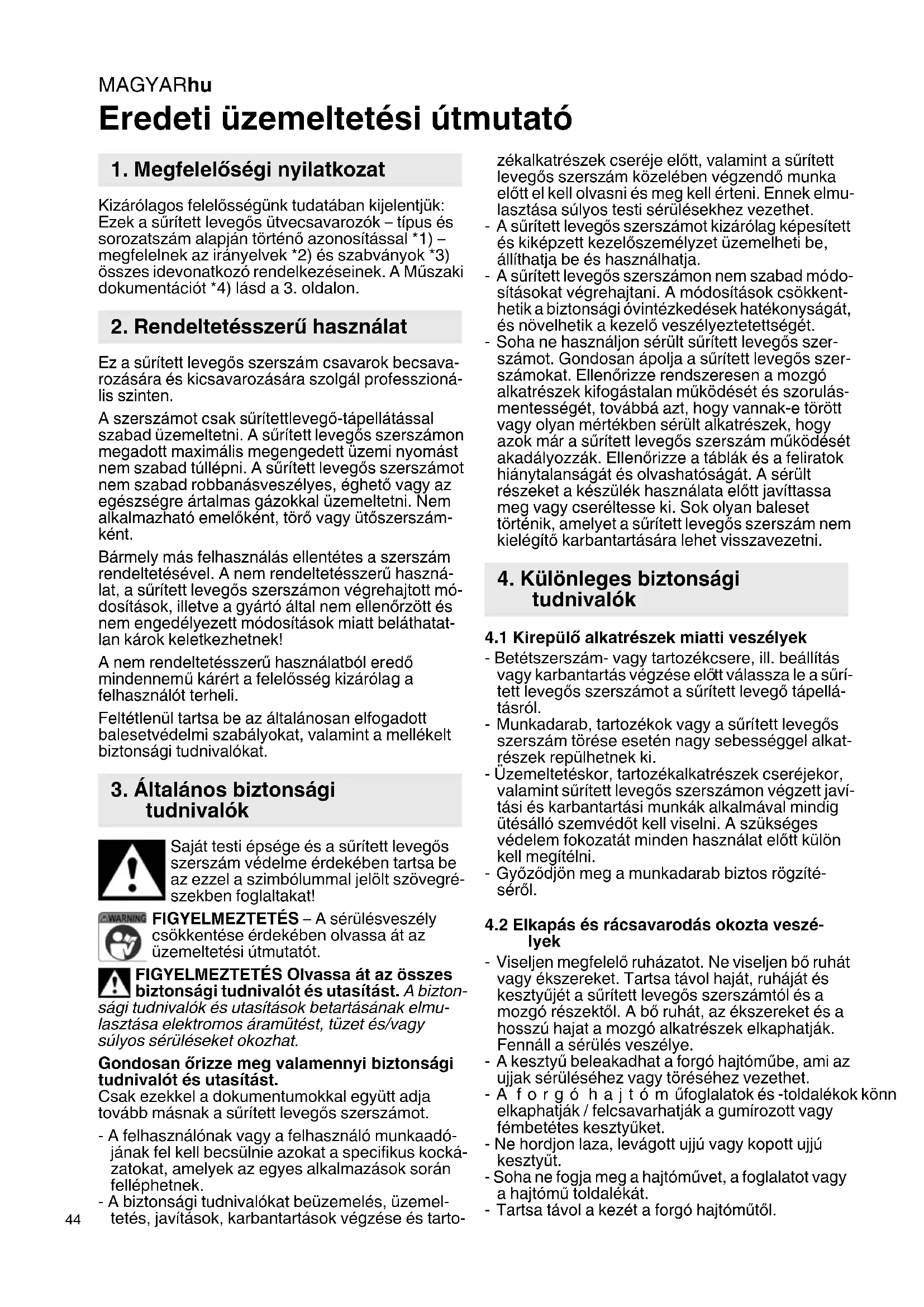

HASZNÁLATI ÚTMUTATÓ DSSW 45038 METABO

Eredeti Üzemeltetési utmutató

1. Megfeleloségi nyilatkozat

Kizárolagos felelosségunk tutadaban kijelentjuk: Ezek a süritet levegos utvecsavarozok - tipus es sorozatszam alapjan torten o azonositassal *1) - megfelelnek az iranyelvek *2) es szabvanyok *3) osszes idevonatkoz rorendkezeinek. A Muszaki dokumentaciot *4) lasd a 3. oldalon.

2. Rendeltetésszerú használat

Ez a suriét t levegos szerszám csavarok becsavarozására és kicsavarozására szolgál professszónális szinten.

A szerszámotCsak süritettlevego-tapellatással szabad üzemeltetni.Asüritett levegos szerszamon megadott maximalis megengedett uzemi nyomast nem szabad tullépnia.Asüritett levegos szerszámot nem szabad robbanásveszélyes,eghetovagy az egészségre artilmas gazokkal üzemeltetni.Nem alkalmazhato emelokent, toro vagy utszerszám-kent.

Barmely mas felhasznalas ellentetes a szerszam rendeltetesevel. A nem rendeltetesszeru hasznalat, a suritett levegos szerszamon vegrehajtott modositask, illetve a gyarto altal nom ellenorzttsnem engedelyezett modositask miatt belathatatlan krok keletkezhetnek!

A nem rendeltetesszeru hasznalatabol eredod mindennemukarert a felelossseg kizarolag afelhasznalot terheli.

Feltétlenül tartsa be az általanosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi tudnivalókat.

3. Általános biztonságitudnivalók

Sajat testi epsege es a suritett levegos szerszam vedelme erdekében tartsa be az ezzel a szimbolummal jalott szovegreSZekben foglaltakat!

FIGYELMEZTETÉS - A sérulisveszély csökkentése érdekében olvassa át az uzemeltetési utmutató.

GYELMEZTETÉS Olvassa át az összes tonsági tudnivalót ésutasítást. Abizton-

sagi tudnivalok es utasitasok betartasanak elmulasztasa elektramos aramutest, tuzet es/vagy sulyos seruliseket okozhat.

Gondosan orizzemeq valamennyiBiztonsagi tudnivalot es utasiftast.

Csak ezekkel a dokumentumokkal egyutt adja tovabb masnak a suriitett levegos szerszamot.

• A felhasznalónak vagy a felhasznaló munkaadojának fel kell becsünie azokat a specifikus kockazatokat, amelyek az egyes alkalmazások soran fellephetnek.
• ABiztonsagi tudnivalokat beuzemelés, uzemeltetes, javitások, karbantartások vegzese es tarto

zékalkatrészek cseréje elott, valamint a süritett levegos szerszám kozelében vegzendǒ munka elott el kell olvasni és meg kell érteni. Ennek elmulasztása sulyos testi serülisekhez gezethet.

• A suritett levegos szerszamot kizarolag képesitetts kiképzett kezeloszemelyzet üzemelheti be, allithatja be es hasznalhatja.
• A surfett levegos szerszamon nem szabad modositásokat vegrehajtani. A modositásokCsökkenthetik aBiztonsági ovintézkedesek hatékonyságát, és növelhetik a kezelő veszélyeztetettségét.
• Soha ne hasznaljon seruitt suriett levegos szerszamot. Gondosan apolja a suriett levegos szerszamokat. Ellenorizze rendszeresen a mozgo alkatreszek kifogastalan mukodeset es szorulasmentesseget, tovabba azt, hogy vannak-e torott vagy oyan mertekben seruitt alkatreszek, hogy azok mar a suriett levegos szerszam mukodeset akadalyozzak. Ellenorizze a tablak es a feliratk hianytalansagat es olvashatosagat. A seruitt reszeket a keszulek hasznalata elott javittassa meg vagy csereltesse ki. Sok oyan baleset tortenik, amelyet a suriett levegos szerszam nem kielegito karbantartasara lehet viszzavezetni.

4. Különleges biztonságitudnivalók

4.1 Kirepuló alkatrészek miatti veszelyek

• Betetszerszám- vagy tartozécksere, ill. beallitas vagy karbantartás vegzese elott valassza le a süritett levegős szerszámot a süritett levego tapellátsrárol.
• Munkadarab, tartozék vagy a süritett levegos szerszám törse eseten nagy sebességgel alkatrészek repülhetnek ki.
• Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint süritett levegos szerszámom vegzett javétasi és karbantartásimunkák alkalmával mindig ütesalló szemvedôt kell viselni. A szükséges védelem fokozatát眼下 hasznalat elött külön kell megítélni.
• Győzódjön meg a munkadarab biztos rögzítéséról.

4.2 Elkapás és rácsavarodás okozta vesélyek

• Viseljen megfelelo ruházatot. Ne viseljen bó ruhát vagy ékszereket. Tartsa távol haját, ruháját és kesztýüjét a süritett levegös szerszámól és a mozmó részektól. A bó ruhát, az ékszereket és a hosszú hajat a mozmó alkatrészek elkaphatják. Fennáll a sérului veszelye.
• A kesztyő beleakadhat a forgo hajtóme, ami az ujjak séruléséhez vagy töréséhez vezehet.
• A forgó hajtóm uflogalatok és -toldalekok konn elkaphatják / felcsavarhatják a gumirozott vagy fembétêtes kesztýuket.
• Ne hordjon laza, levagott ujju vagy kopott ujjukesztyut.
• Soha ne fogja meg a Hajtomúvet, a flogalatot vagy a Hajtomú toldalekát.
• Tartsa távola kezét a forgo hajtóutól.

4.3 Üzem bözen fennálló veszélyek

• A süritett levegös szerszám használatakor a kezelő kezei olyan veszelyeknek lehetnek kiteve, mint pl. becsipódések, utések, vágások, horzsolódások és hohatás. Viseljen megfelelo, a kezeit védő kesztyút.
• A süritett levegós szerszám mérete, súlya és teljesítánye miatt a kezelonek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a szerszám biztos hasznalatára.
• Tartsa helyesen a süritett levegos szerszámot: alljon készen arra, hogy ellenhatast fejtsen ki a normal vagy hirtelen mozgásokkal szemben - legyen mindkét keze készenlétben.
• Ügyeljenarra, hogybiztosanalljon,és az egyensulyat mindig tartsa meg.
• Ajänlott felfüggesztö szerelvényt alkalmazni, amikorCsak lehetség. Ha erre nincs lehetoseg, ajänlott oldalfogantyuk hasznalata az egyenes fogantyuval rendelkezó suri:tett levegos szerszamokhoz es a pisztolyfogantyuval rendelkezó suri:tett levegos szerszamokhoz. Minden esetben ajänlott segedeszkök hasznalata a vissahato forgatonyomaték felvetelere.
• Ne érintse meg a forgo részeket.
• Kerülje el a valetlenszeru bekapcsolast. A levegoellatas kimaradasa eseten kapcsolja ki a be-/kikapcsolóval a süritett levegos szerszámot.
• Csak a gyartó altal ajánlott kenoanyagokat használa.
• Ne használá a szerszámot szúk helyen. Ügyeljen arra, hogy a keze ne csípodjön be a sürítét levegős szerszám és a munkadarab kóze, külö-nösen csavarozáskor.
• Viseljen szemelyi védofelszerelést és mindig használjon védöszemüveget. A keszülék fajtá-jának és alkalmazási területények megfelelo szemelyi védofelszerelések, pl. védokesztyü, védöltözek, porvéd'maszk, csuszásbiztos védocipó, védosisik vagy hallásvéd'o viselése csökkenti a serlèsek kockázatát, ezert ajänlott.

4.4 Az ismétlódǒ mozgások okozta vesélyek

• Süritett levegós szerszámmal vegzett munka során kellemetlen érzet tamadhat a kezekben, karokban, vallakban, nyaki zónában vagy egyéb testrészekben.
• Sürített levegós szerszámmal vegzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezötlen, ill. olyan a testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelonek hosszú ideig tartó munka kőzben valtoztatnia kell a testtartásán, ez segithet a kellemetlen következmények és az elfáradas elkerülesében.
• Ha a felhasznaló olyan tūneteket érzekel, mint pl. tartósan rossz koozerzet, panaszok, zakatolás, fájdalom, bizsergés, suketség, égeto érzés vagy merevség, akkor ne hagyja figyelmen kivül ezetak a figyelmeztetö jeleket. A kezelô tajékoztassa ezekrol a munkaadoját, és konzultáljon szakkép-zett orvossal.

4.5 A tartozékok okozta veszélyek

• Betetszerszám vagy tartozék rögzítésé vagy cseréje elött valassza le a süritett levegös szerszámot a levegoellátásrol.
• Ne érjen hozza a fogalatokhoz vagy a tartozé-kokhoz munkavégzes kozben, mert az növelheti a vagasi, égési vagy rezgés altal okozott serülèsek lehetõsegét.
• Csak olyan tartozekot hasznaljon, amely ehhez a keszülkhez keszult, és megfelel az ebben az üzemeltetési utmutatóban megadott kovetelnényeknek és adatoknak.
• Kizarolag jo allapotban levo betetszerszamokat hasznaljon. Az alkatreszek kifogasolhato allapota oda gezethet, hogy azok hasznalat kozben eltorthetnek es kirepulhetnek.

4.6 Veszelyek a munkahelyen

• A munkahelyi sérulések fokai a megcsuszás, megbotlás es az elesés. Ügyeljen az olyan felületekre, amelyek a süritett levegös szerszám hasznalata folytan csuszóssa valhatnak, ügyeljen továbbá a levegötomlo miatt fennallo megbotlasi veszélyre.
• Ismeretlen környezetben ovatosan járjon el. Rejtett veszélyforrást képezhetnek az elektromos kábelek vagy egyéb tapvezéték.
• A süritett levegōs szerszámot nem robbanásvesélyes légtérben való használatra tervezték, és nem rendelkezik az elektromos áramforrásokkal való érintkezes elleni szigetelésse.
  Gyozodjon meg rola (pl. femdetektor segitsogevel), hogy a megmunkalando feluletben nincsen aram-, viz- vagy gazvezetak.

4.7 Por es gozok okozta veszelyek

• A süritett levegos szerszám hasznalatakor keletkező porok és gozök egészségkárosodást (pl. rák, szülési rendellenesség, asztma és/vagy borbetegség) okozhatnak; ezen veszélyek vonatkozasában elengedhetetlen a kockázatok felmérese és megfelelo szabályozásim mechanizmusok életbe leptétese.
• A kockázatfelmerésnél figyelembe kell venni a suritett levegós szerszám hasznalatakor keletkezó port és az ekkor esetlegesen felkavarodó egyéb meglevő port is.
• A távozó levegót úgy kell elvezetni, hogy poros környezetben a por felkavarodása minimumra csökkenjen.
• Ha por vagy goz keletkezik, a fofeladat azok ellenorzs alatt tartasa a felszabadulasuk helyen.
• Minden, a szaló por vagy goź felfogására, elszívására vagy elnyomására szolgálo beepitett alkatrészt vagy tartozékot a gyartó utasításainak megfeleloen, szabályszerüen kell használni és karbantartani.
• Használja a munkaáoja utasításainak megfelelo, vagy a munka- és egészégvedelmi elóirásokban megkövetelt, legzőszerveket védö berendezé-seket.

4.8 Zaj altal okozott veszelyek

• Magas zajszt hatására elegtelen hallásvédelem esétén tartós halláskárosodás, hallásvesztés és egyeb problémák léphetnek fel, pl. tinnitus

MAGYARhu

(csengés, zugás, sipolás vagy zümmögés a fülben).

-Ezen veszélyek vonatkozasaban elengedhetlen a kockázatfelmerés vegrehajtasa és megfelelo szabályozásim mechanizmusok életbe leptetese.
- A kockázat csökkentésére alkalmas szabályozásimechanizmusok kóze olyan intézkédésekartoznak, mint a hangcsillapíto anyagok alkalmazása, amelyekkel megakadályozhato a csengőzajok fellepèse a munkadarabokon.
- Használja a munkaáojautasíasai szerinti és a munka-és egészségvedelmi elóirásokban megkövetelt hallásvédelmi berendezeseket.
- A süritett levegós szerszámot a jelen utmutatóban szereplő ajánások szerint kell üzemeltetni és karbantartani a zajsztint felesleges novekedésénék elkerüléséhez.
- A felhasznalársa keruló anyagokat és a betétszerszámot a jelen utmutató ajánlasainak megfeleloen kell kivalasztani, karbantartani és cserelni a zajszint szüksegtelen novekedésénék elkerülsehez.
- Az integrálhangcsillapitónm szabad eltávoli-tani,ésannakjoallapotban kell lennie.

4.9 Rezgések által okozott veszelyek

• A rezgések az idegrendszer károsodásat okozhatják, ill. a kezekben és a karokban vérkeringési zavarokat idézhetnek elő.
• Tartsa tívol a kezét az anyacsavarhúzk foglalataitól.
• Hideg környezetben végzett munka eseten viseljen meleg ruházatot, tartsa a kezeit melegen és szárazon.
• Ha azt eszleli, hogy a bör az ujjain vagy a kezein zsibbad,bizsereg,faj vagy fehéren elszínezódk, hagyja abba a munkat a süritett levegos szerszámmal, tajékoztassa munkaadoját,és forduljon orvoshoz.
• A süritett levegö's szerszámot a jelen utmutatóban szerepl' ajánások szerint kell üzemeltetni és karbantartani a rezgések felesleges felerosödénének elkerüléséhez.
• Ne használjon kopott vagy rosszul ilieszkedő foglalatot vagy toldalekot, mivel ez nagy valószinúseggel a regzések jelentós mertékü felerö-sodéséhzvezet.
• A felhasznalásra kerülo anyagokat és a betétszernszámot a jelen utmutató ajánlasainak megfeleloen kell kivalasztani, karbantartani és cserénlni a rezgések szükségtelen felerosödésénék elkerülsehez.
• Amennyiben lehetséges, használjon karmantyús szerelvenyeket.
• A süritett levegös szerszám sulyanak tartásahoz lehetöseg szerint hasznaljon állányct, feszítöeszközt vagy kiegyenlito szerelvenyt.
• A suritett levegos szerszámot nem tul erösen, de megisBiztonságosan megfogva és a szükséges kézi reakcióerokbiztositásával tartsa, mert a rezgés kockázata a megfogásierö novekedésével rendszerint nagyobba valik.

4.10 EgyebBiztonsagiutasitask

• A süritett levego komoly seruléseket okozhat.
• Ha a süritett levegös szerszám nincs haszná-latban, tartozékoc cseréje vagy javítasi munkák

végzése elott mindig el kell zarni a levego bevezétest, a levegotomlot nyomásmentessé kell tenni, ésa süritett levegos szerszámot le kell valasztani a süritett levego bevezetéseröl.

• Soha ne irányitsa a levego áramlásat önmagára vagy más személyekre.
• A zide - o da vag od to m I ok komoly seru okozhatnak. Ezert mindig ellenorizze a tomlok es rogzitoeszkoeik serulésmentes allapotat, es azt, hogy nem oldodtk-e ki.
• A hideg levegőt el kell gezetni a kezektől.
• Ne használjon gyorscsatlakozókat a szerszám levegobemenenet. Csak edzett acelból (vagy hasonlo utésallóságú anyagból) keszült menetes tomlocsatlakozókat használjon.
• Univerzális forgo csatlakozók (körmos csatlakozók) használata eseten reteselócsapokat kell alkalmazni és Whipcheck-tömlörgztéseket kell használni védelemkent a tomlő és a süritett levegős szerszám kapcsolatanak, illetve a tomlők egymás közöttti kapcsolatanak megszakadása esetére.
• Gondoskodjon arról, hogy ne lépjé tú a sürített levegos szerszámmon megadott maximális nyomá-serteket.
• A suñitét levegós szerszámokat soha ne tartsa a tomlónel fogva.
• Ha a sürített levegós szerszám tartóban üzemel: rögzítse biztonságosan a sürített levegós szerszámot. A gép fölöttti uralom elvesztésé serülshez gezethet.

4.11 További biztonsági tudnivalók

• Tartsa be a kompresszorok és a süritett levegös szerszámok hasznalatára vonatkozo SPECIALM munkavédelmi és balesetmegelőzési előirásokat.
• Ügyeljen arra, hogy ne lépje tül a muszaki adatokban megadott maximálisan megengedhető üzemi nyomást.
• Ne terhelje tól a szerszámot -Csak a muszaki adatokban megadott teljesitménytartományiban üzemeltesse.
• Problémentesen hasznalhato kenoanyagokat alkalmazzon. Gondoskodjon a munkahely kielegito szellozéserol. Megnovekedett hozam eseten: vizsgalja meg a surfett levegos szerszámot, szükség eseten javittassa meg.
• Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentránlni. Munka kózben figyeljen oda, ügyeljen arra, amit csinal, és meggondoltan dolgozzon a sürített levegos szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábitószerek, alkohol vagy gyogyszerek hatasa alatt van. A szerszámmal vegzett munka kózben mar egy pillanatnyi figyelmetlenség is komoly sérülsekhez gezehet.
  Tartsa tisztan es jol megvilagitva a munkateruletét. A rendetlen es megvilagitatlan munkaterulet baleseteket eredmenyezhet.
• Biztositsa, hogy a suriitett levegös szerszámokhoz ne ferhessenek hozzá gyermekek.
• A szabad ég alatt vagy nedes levegon csak megfelelo vedelemmel ellatva szabad taroI na szerszámot.
• Gondoskodjon a süritett levegös szerszám, kivältkeppen a süritett levego csatlakozója és a

kezeloszervek por es szennyezes elleni vedelmerol.

Ebben az üzemeltetési utmutatóban az egyes informaciókat az alábbi jalössel lattuk el:

Veszely! Szemelyi sérulés vagy környezeti kár keletkezhet.

Figyelem. Anyagi károk keletkezhetnek.

4.12 Szimbóolumok a süritett levegős szerszá-mon

Uzembe helyezés elott olvassa el a kezelési utmutató.

Viseljen szemvédót

Viseljen hallásvéð eszközt

Forgasirany

5. Áttekintés

Lásda 2. oldalt.

1 Négyszögprofil-befogás dugókulcs-bététekhez
2 Tolóka (a forgásirány beállitásához)
3 Kapcsoló (be-és kikapcsolás)
4 Levegokivezetes hangtompitóval
5 Süritett levego csatlakozó szürövel
6 Töm l öcsatlakozó
7 Kapcsoló (a forgatonyomatemek beallitásához)
8 Dupla fules szoritóbilincs

6. Üzemeltetes

6.1 Elso üzemeltetes elott

Keszítse elő a süritett levegóc csatlakozást.

Veszély! Ne használjon gyorscsatlakozótkozvetlenú a sürfitet levego csatlakozóján (5).

Soha ne csavarozza a mellekelt gyorscsatlakozó idomokat kozvetlenul a suritet levego csatlakozójára (5) - kizárolag a tomlócsatlakozót (6) csavarozza a gépre és erre csatlakoztassa a suritet levegós tomlôt. A suritet levego csatlakozója (5) és a gyorscsatlakozó kozötti tomló hossza legalabb 20 cm legyen. A géphez tul kölzel felszerelt gyorscsatlakozó meghibásodhat, az ideoda csapkód tomlók komoly sérülseket okozhatnak.

• C savarozza a mellekostokzot (6) a suritett levego csatlakozojahoz (5): ekozben rogzitse a suritett levego csatlakozojat villaskulccsal elfordulas ellen, es csaverozza fel egy masik villaskulccsal a tomlocsatlakozot (6). Lasd az „A" abrat a 2. oldalon.
• Tolja a mellekelt dupla fules szoritobilincset a csatlakoztatandó suritett levegos tomlore.

• Tolja a suñitett levegos tomlot utkózésig a tomlócsatlakozójára.

• Tolja a dupla füles szorítóbilincset a tomlócsatlakozóhoz, és szorítsa rá mindkét fulet egy arraalkalmas fogóval (lásda 2. oldalon a „B” abrát).

6.2 A sürfett levegós szerszám használata

A süritet levegös szerszám teljes teljesítményének
kihasználasához mindig legalább 10 mm belso
átméröjú süritettlevegő-tömlóket használjon. Túk kis
belso átméro eseten lényegesen csökkenhet a
teljesítény.

Figyelem. A süritettlevego-vezeték nem tartalmazhat kondenzvizet.

Figyelem. Ahhoz, hogy a szerszám hosszú idón at használatra kesz maradjon, megfele el kell latni pneumatikaolajjal. Ez a kovetkežo on torténhat:

• Olajozott süritett levego ökalmazása ködolajozó felszerelésével.
  Ködolajozón nélkül: kézi olajozás naponta a suñi-tett levego csatlakozoján keresztül. Kb. 3-5 csepp pneumatikaolaj az uzemelés minded 10. percében folyamatos hasznalat esétén.

Ha a szerszám tobb napon át üzemen kívül volt, kb. 5 csepp pneumatikaolajat kekzel bejuttatni a süritett levego csatlakozójába.

Figyelem. A szerszámotCsak rovid ideig szabad uresjaratban uzemeltetni.

1. Helyezze fel a dugókulcs-betétet a négyszög-profil-befogásra (1). Ügyeljen a tartozěk megfe-lo illeszkedésére.

2. A forgásirány beállitása a tolókan (2):

3. ± jobra forgas

4. =balra forgas

5. A forgatonyomatemek beallitasa a kapcsolon (7):

6. kis szám = kisforgatonyomatak

7. nagy szám = nagy forgatonyomatak

8. Allitsa be az üzemi nyomast (a levegobemeten merve a suriitett levegos szerszam bekapsolt allapotaban). A megengedett maximalis üzemi nyomast lasd a „Muszaki adatok“ c. fejezetben.

9. Csatlakoztassa a sürített levegö's szerszámot a sürítettlevegeö-ellatasra.
10. Bekapcsolás: nyomja meg a kapcsolót (3).
    Kikapcsolás: éngejdé el a kapcsolót (3)

7. Karbantartás és ápolas

Veszély! A szerszámon vegzendő minded munka elott valassza le a süritett levego csat-zását.

Veszély! A jelen fepezetben leirtakon tulmenőjavításí vagy karbantartásí munkákat csakkember végezheti.

• Rendszeres karbantartással gondoskodjon suri-tett levegós szerszám biztonságáról.
• Ellenorizzee a csavarkotesek szoros allapotat, szukseg eseten huzza meg oket szorosra.
• A süritét tvegő csatlakozójában levő szúrot legalabb hetente tisztitani kell.

MAGYARhu

• Ajánlott a sürítét levegos szerszám élé vizleválasztóval és olajozóval ellatott nyomáscsökkentőt beiktatni.
• Ha megnövekszik a kilépő olaj és levegő mennyisége, Ellenörizze és szükség eseten javittassa meg a süritett levegős szerszámot. (Lásda 9. fejezetet)
• Ellenorizze rendszeresen és minded hasznalat utan a fordulatszámot, és vegezce el a rezgés szintjenek egyszerő Ellenörzsését is.
• Kerülje az erintkezest a szerszamon lerakódt veszélyes anyagokkal. Viseljen alkalmas szemelyi védofelszerelést, és a karbantartás elott megfelelo intezkedesekkel távolítsa el a veszélyes anyagokat.

8. Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Csak olyan tartozekot hasznaljon, amely ehhez a suritet levegos szerszamhoz keszult, es megfelel az ebben az uzemeltetesi utmutatoban megadott kovetelmenyeknek es adatoknak.

A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található.

9. Javitás

Veszély! A sürített levegós szerszámokonCsak szakemberek vegezhetnek javitásokateredeti Metabo pótalkárészekkell!

A javitasra szorulo Metabo süritett levegos szerszamokkal forduljon Metabo szakkereskedojéhez. A cimeket a www.metabo.com oldalon talalja.

A potalkatreszek listaja letoltheto a www.metabo.com oldalrol.

10. Környezetvédelem

A kioregedett suriett levegos szerszamok, csomagolasok es tartozekok kornyezetbarat arthalmanitasaval es ujrahasznositasaval kapcsolatban tartsa be a helyi elorasokat. Tilos szemelyek es a kornyezet epsegenek veszelyeztete.

11. Muszaki adatok

Az adatok ertelmezését lasd a 3. oldalon.

A valtoztatás jogát a muszaki fejlesztés érdekében fenntartjuk.

V1 =levegoigeny

p_ = maximalisan megengedett üzemi nyomás

n0 = for dulatszam

H = négyszögprofil-befogás

S = . csavarmere

T_ F = forgatonyomatemek jobbra forgas eseten

Tmax R = forgatonyomatemek balra forgas eseten

d_j^max = tōmloátméro (belso)

C = c s a t l a k

A = méretek: hossz x szélesség x magasság

m = s u y

A fenti adatok (a mindenkor érvényben levő szabványoknak megfeleloen) türéssel rendelkeznek.

Kibocsatasi ertekek

Ezek az ertekek lehetové teszik a szerszám kibocsatási jellemzöinek becslését, ill. kulönbozó szerszámok összehasonlitását. Az alkalmazásí feltetelektól, a szerszám allapotától vagy a használt betétszerszamoktól fuggöen a tenyleges környezeti terhelés nagyobb vagy kisebb is lehet. A beçlshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel jaró fázisokat is. A megfeleloen korrigalt becsült ertekek alapján irjon eló vedöintézkedeseket a felhasznaló szárára, illetve hozzon szervezési intézkedeseket.

Vibració (a gyorsulas súlyozott effektiv értéke; EN 28927):

ah =rezgéskibocsatási érték

Kh =mérésiBizonytalansag(rezgés)

Hangszint (EN ISO 15744):

LpA =hangnyomásszint

Viseljen hallásvéð eszközt!

O z o m e n e t
