KÄYTTÖOHJE DSSW 45038 METABO

fi Alkuperäinen käyttoohje 29

no Originalbruksanvisning 34

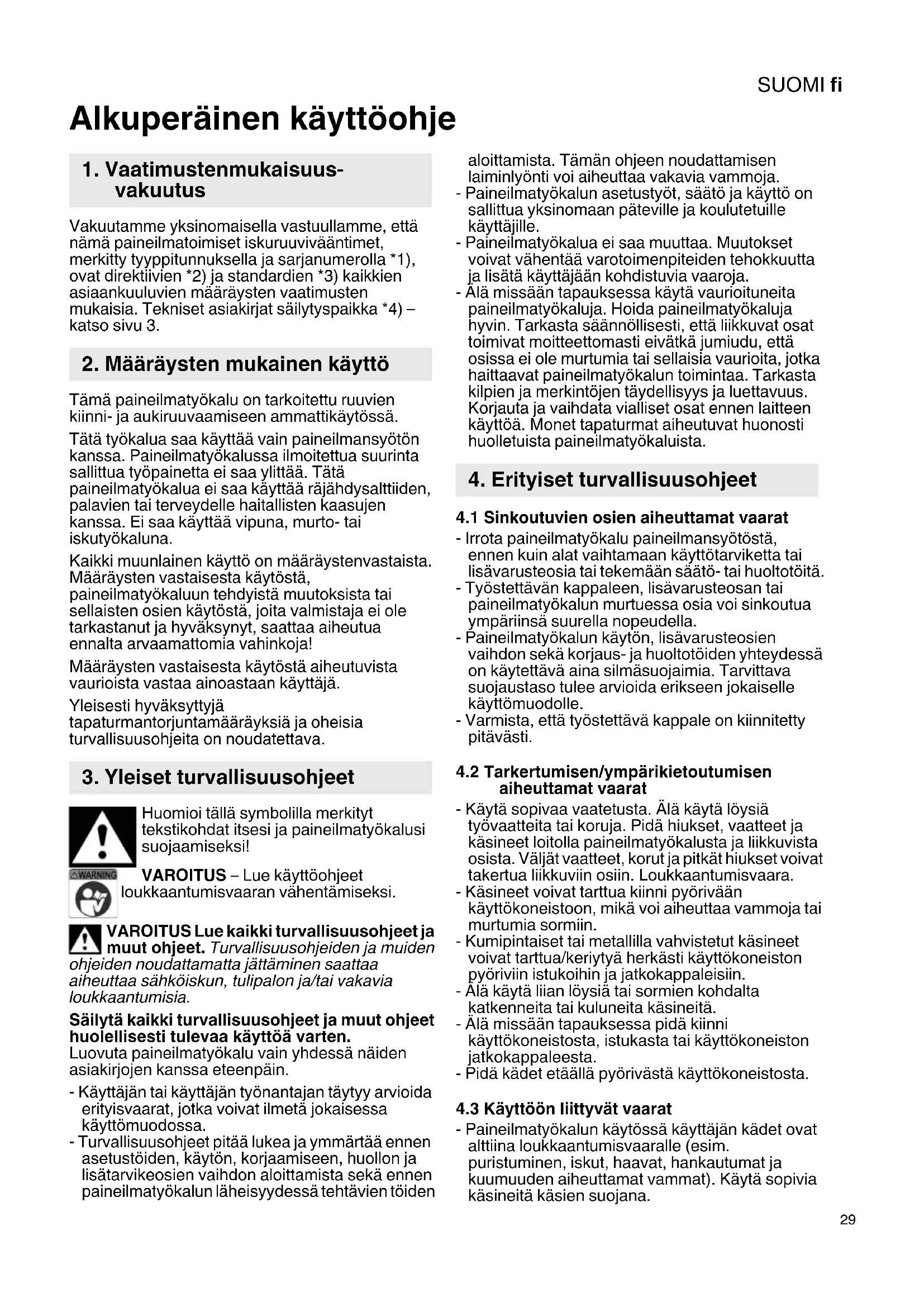

Alkuperäinen käyttoohje

1. Vaatimustemmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, etta namä paineilmatoimiset iskuruuviväantimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), ovat direktiivien *2) ja standardien *3) kaikkien asiaankuuluvien märäysten vaatimusten mukaisia. Tekniset asiakirjat sailytyspaikka *4)- katso sivu 3.

2. Määräysten mukainen käytto

Tämä paineilmatyökalu on tarkoitettyruvien kiinni- ja aukiruuvaamiseen ammattikäytössä.

Tata tyokalua saa kayttä vain paineilmansyoton kanssa. Paineilmatyokalussa ilmoitettua suurinta salittua tyopainetta ei saa ylittä. Tata paineilmatyokalua ei saa kayttä rajahdysalttiiden, palavien tai terveydelle Haitallisten kaasujen kanssa. Ei saa kayttävipuna, murto-tai iskutyokaluna.

Kaikki muunlainen käytö on märäystenvastaista.
Märäysten vastaisesta käytösta,
paineilmatyökaluun tehdyistä muutoksista tai
sellaisten osien käytösta, joita valmistaja ei ole
tarkastanut ja hyväksynyt, saattaa aiheutua
ennalta arvaamattomia vahinkoja!

Märäysten vastaisesto käytösta aiheutuvista vauroiasta vastaa ainoastaan käytäjä.

Yleisesti hyväksyttyjä
tapaturmantorjuntamaäräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt
tekstikohdat itsesi ja paineilmatyökalusi
suojaamiseksi!

VAROITUS - Lue käyttoohjeet loukkaantumisvaaran vahentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden

ohjeiden noudattamatta jattaminen saattaa aiheuttaa sahkokiiskun, tulipalon ja/taivakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttoä varten.

Luovuta paineilmatyokalu vain yhdessa näiden asiakirjojen kanssa eteenpän.

• Käytläjan tai käytläjan työnantajan täytyy arvioida erityisvaarat, jotka voivat ilmetä jokaisessa käyttomuodossa.
  -Turvallisuusohjeet pitäa lukea ja ymmärtaa ennen assetustöiden, kayton, korjaamiseen, huollon ja lisātarvikeosien vaihdon aloittamista sekä ennen paineilmatyokalun laheisyydessa tehtävien toiden

aloittamista. Tāmān ohjeen noudattamisen laiminlyonti voi aiheuttaa vakavia vammoja.

• Paineilmatyokalun asetustyö, sääö ja käytto on sallittua yksinomaan pateville ja koulutetuille käytäjille.
• Paineilmatyokalua ei saa muuttaa. Muutokset voivat vahentaa varotoimenpiteiden tehokkuutta ja lisata kayttajaan kohdistuvia vaaroja.
• Alä missän tapauksessa käytä vaurioituneita paineilmatyokaluja. Hoida paineilmatyokaluja hyvin. Tarkasta sānnöllisesti, etta likkuvat osat toimivat moitteettomasti eivätka juniudu, etta osissa ei ole murtuma tai sellaisia vaurioita, jotka haittaavat paineilmatyokalun toimintaa. Tarkasta kilpien ja merkintöjen taydellisyys ja luettavuus. Korjauta ja vaihdata vialiset osat ennen laitteen käytö. Monet tapaturmat aiheutuvat huonosti huolletuista paineilmatyokaluista.

4. Erityiset turvallisuusohjeet

4.1 Sinkoutuvien osien aiheuttamat vaarat

• Irrota paineilmatyokalu paineilmansyötosta, ennen kuin alat vaihtamaan käytötarviketta tai lisavarusteosia tai tekemään saat- tai huoltotöitä.
  -Tyostettavan kappaleen, lisavarusteosan tai paineilmatyokalun murtuessa osia voi sinkoutua ympariinsa suurella nopeudella.
• Paineilmatyokalun kayton, lisavarusteosien vaihdon sekka korjaus- ja huoltotoiden yhteydessa on kaytettavaina silmasuojaimia. Tarvittava suojaustaso tulee arvioida erikseen jokaiselle kayttomuodolle.
• Varmista, etta työstettävä kappale on kiinnitety pitävästi.

4.2 Tarkertumisen/ympärikietoutumisen aiheuttamat vaarat

• Käytä sopivaa vaatetusta. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja kasineet loitolla paineilmatyokalusta ja liikkuvista osista. Valjät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Loukkaantumisvaara.
• Käsinet voivat tartua kiinn pyörivään käyttokoneistoon, mikä voi aiheuttaa vammoja tai murtumia sormiin.
• Kumipintaiset tai metalllva vahvistetut kaseineet voivat tartua/keriyä herkästi kayttokoneiston pyoriviin istukoihin ja jatkokappaleisiin.
• Alä käytä liian lóysiä tai sormien kohdalta katkenneita tai kuluneita käsineita.
• Alä missän tapauksessa pidä kiinni käyttokoneistosta, istukasta tai käyttokoneiston jatkokappaleesta.
• Pida kädet etäällä pyörivastä käytökoneistosta.

4.3 Kayttoon liittyvat vaarat

• Paineilmatyokalun kaytossa kayttajän kdet ovat alltiina loukkaantumisvaaralle (esim. puristuminen, iskut, haavat, hankautumat ja kuumuuden aiheuttamat vammat). Kayta sopivia kasineita kaisen suojana.

SUOMlfi

• Käytäjan ja huoltohenkilökunnan tätyy olla fyysisesti kykeneviä hallitsemaan paineilmatyokalun koko, paino ja teho.
• Pida paineilmatyokalusta oikein kiinni: Ole molemmin kasin valmiina reagoimaan tavanomaisin tai akkinaisin likkeisiin.
• Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.
• Suosittelemme aina, kun vain on mahdollista, käyttemän ripustuslaitetta. Jos tämä ei ole mahdollista, suosittelemme sivukahvoja suorakahvaisille paineilmatyokaluille ja pistoolikahvaisille paineilmatyokaluille. Joka tapaukssaa suosittelemme käyttemän apuvälinettä reactiovaantomomenttien hallitsemiseen.
• Alä kosketa pyöriviä osia.
  Välta tahatonta käynnistymista. Jos paineilmansyött ökeskeytyy, kytke paineilmatyokalu pois paälta käytökytkimesta.
• Käytä vain valmistajan suosittelemia voiteluaineita.
• Alä käytä työkalua ahtaissa tiloissa. Varo, etta katesi eivat jaa puristuksiin paineilmatyökalun ja työstettävän kappaleen vällin, etenkin ruuveja irrotettaessa.
• Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisten suojavarusteiden (esim. suojakäsineet, suojavaatteet, polynsuojanaamari, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet) käytäminen laitteen kulloisenkin käytötavan ja -kohteen mukaan vähentäa loukkaantumisvaaraa ja siksi niiden käyttoa susitellaan.

4.4 Toistuvien likkeiden aiheuttamat vaarat

• Paineilmatyokalun kanssa tyoskenneltäessä käsissä, käsivarsissa, hartoissa, kaulan alueella tai muissa kehonosissa voi ilmetä epamiellyttävää tunnetta.
• Ota paineilmatyokalulla toitā tehdessämukava asento, huolehdi tukevasta otteesta ja välta epäedullisia tai tasapainon sāilymistā vaarantavia asentoja. Käytäjan tulisi vaihtaa pitkäkestoisten toiden aikana kehon asentoa. Se auttaa välttamän epamukavuuden tunnetta jaVASymista.
• Jos käytäjällä ilmenee oireita, esim. jatkuvaa pahanolon tunnetta, kipuja, tykytstä, särkyä, kutinaa, tunnottomuutta, kirvelyä tai jäykkyytta, naita varoittavia merkkeja ei saa jättä huomioimatta. Käytäjan tulee ilmoittaa tastä työnantajalleen ja ottaa yhteyttä alan läkarin.

4.5 Lisāvarusteosien aiheuttamat vaarat

• Irrota paineilmatyokalu paineilmaliitannastä, ennek uin alat kiinnittamän tai vaihtamaan käyttotarviketta tai lisavarusteosaa.
• Alä kosketa istukoita tai tarvikeosia työn aikana, koska se lisää tärinä takia haavojen, palovammojen ja loukkaantumisen vaaraa.
• Käytä vain sellaisia lisātarvikkeita, jotka on tarkoitettu talle laitteelle ja tāytāvāt tassā kāyttöhjeessa ilmoitetut vaatimukset ja ominaistiedot.
• Käytä yksinomaan hyvässä kunnossa olevia käytötarvikkeita. Huonokuntoiset lisātarvikkeet

voivat rikkoutuvat ja sinkoutua ympäriinsä kayton yhteydessä.

4.6 Työpisteeseen liittyvät vaarat

-Tyopisteessa tapahtuvien tapaturmien paaaiheuttajia ovat liukastuminen, kompastuminen ja kaatuminen. Varo pintoja, jotka ovat voineet muuttua paineilmatyokalun kayton takia liukkaiksi, ja ilmaletkun aiheuttamaa kompastumisvaaraa.
- Liku tuntemmattomissa ymparistoissavarovasti. Siellao vollpa piilossa olevien sahkjohtoen tai muiden syottjohtoen aiheuttamia vaaroja.
Paineilmatyokalua ei ole tarkoitettu kaytettavaksi rajahdysaltiissa tiloissa ja sita ei ole eristetty sahkjoisten virtalalteiden kosketuksen varalta.
- Varmista, etta sellaisessa kohdassa, jota aiotaan tyostä, ei ole sahkö-, vesi- tai kaasujhohtoja (esim. metallinpaljastimen avulla).

4.7 Polyn ja hóyryjen aiheuttamat vaarat

• Paineilmatyokalun käytössä syntyvä poly ja hóryt voivat aiheuttaa terveyshaittoja (esim. syöpä, syntymävika, astma ja/tai ihotulehdu). Siksi on välttamätontä suorittaa riskianalyysi näiden vaarojen suhteen ja tehdä asiaankuuluvat suojaustoimenpiteet.
• Riskianalyysissä tulisi huomioida
  paineilmatyökalun käytössä syntyvä poly ja
  mahdollinen ennestään olevan polyn leviäminen.
• Poistoilma tulee ohjata siten bois, etta voidaan minimoida polyn leviaminen polyisessa ymparistossa.
• Jos syntyy polya ja hoyryja, ne pitaa ensisijaisesti torjua paikassa, jossa ne vapautuvat ilmaan.
• Kaikkia ilmassa leijuvan polyn tai hóryjen keräämseen, imurointiin tai torjumiseen tarkoitettuja asennus- ja tarvikeosia taytyy käyttaa ja huoltaa asianmukaisesti valmistajan antamien ohjeiden mukaan.
• Käytä hengityssuojaimia työnantajan ohjeiden tai työ- ja terveydensuojelumaäräysten mukaan.

4.8 Melun aiheuttamat vaarat

• Korkea melutaso voi aiheuttaa riittamattoman kuulosuojauksen yhteydessa psysviä kuulovammoja, kuurotumista tai muita ongelmia, esim. tinnitus (korvien soiminen, suhina, vihellys tai surina).
• On välttämäntä tehdä riskianalyysi näiden vaarojen suhteen ja suorittaa asiaankuuluvat suojaustoimenpiteet.
• Vaaroen vahentamiseksi on sopivia suojaustoimenpiteita, kuten eristeiden kayttto tyostettavissa kappaaleissa syntyvän kilinan vahentamiseksi.
• Käytä kuulosuojaimia työnantajan ohjeiden ja työja terveydensuojelumaäräysten mukaan.
• Paineilmatyokalua tulee kayttäa ja huoltaa tassä kayttöoppaassa annettujen ohjeiden mukaan, jotta valtetaan melutason tarpeeton nouseminen.

• Käytömateriaalit ja käytötarvike tulee valita, huoltaa ja vaihtaa tämän oppaan suosituksia vastaavasti, jotta voidaan välttä melutason tarpeeton nouseminen.

• Sisäänrakennettua äenenvaimenninta ei saa poistaa ja sen täytyy olla hyvässä toimintakunnossa.

4.9 Tärinä aiheuttamat vaarat

• Tärinä voi aiheuttaa hermovaurioita ja käsien ja käsivarsien verenkiertohäiriöitä.
• Pida kädet etäälla ruuviväantimen istukoista.
• Käytä kylmässä työmpäristössa lammintä vaatetusta ja pida kädet lampiminä ja kuivina.
• Jos havaitset sormien tai käsien ihon puutuvan, kutisevan, särkevän tai varjätyvän valkoiseksi, lopeta paineilmatyokalun käytö, ilmoita asiasta työnantajalle ja ota yhteyttä laakärin.
• Paineilmatyokalua tulee kayttaa ja huoltta tassopaassa annettujen ohjeiden mukaan, jotta valtetaan tarinan tarpeeton lisaantyminen.
• Alä kayta voimakkaasti kuluneita tai huanosti sopivia istukoita ja jatkokappaleita, koska ne lisāvāt suurella todennaköisyydella tärinä huomattavasti.
• Käyttomateriaalit ja käytötarvike tulee valita, huoltaa ja vaihtaa tämän oppaan suosituksia vastaavasti, jotta voidaan valttä tärinan tarpeeton lisäantyminen.
• Mahdollisuaksien mukaan tulee käyttaa muhviliittimia.
• Käytä paineilmatyökalun painon kannattamiseen, aina kun se on vain mahdolista, jalustaa, kiinnitintä tai tasauslaitetta.
• Pida paineilmatyokalusta kiinni pitavalla otteella, mutta ei kuitenkaan lian tiukasti. Ota samalla huomioon kaden vastavoimat, koska tarinäyleensä lisäantyy kiinnipitovoiman kasvaessa.

4.10 Lisaturvallisuusohjeet

• Paineilma voi aiheuttaa vakavia vammoja.
  Kun paineilmatyokalua ei kaytete, ennen lisavarusteosien vaihtamista tai ennen korjaustoiden suorittamista, ilmansyott on suljettava, ilmaletku on tehtavpaineettomaksi ja paineilmatyokalu on irrotettava paineilmansyotosta.
• Alä missään tapauksessa kohdista ilmavirtaa itseesi tai muita henkilöitään.
  Ympariinsa sinkoutuvat letkut voivat aiheuttaavakavia vammoja. Tarkasta siksi aina, etta letkut ja niiden kiinnityslittimet ovat ehjia ja etta ne eivatole loystyneet.
• Kylma ilma tulee johtaa käsistä poispän.
• Alä kayta pikalukitusliittimä tyokalun tuloliitannässä. Kayta vain sellaisia letkujen kierreliittimä, jotka on valmistetu karkaistusta teraksestä (tai vastaavan iskunkestävyden omaavasta materialista).
• Mikäli käytetään yleiskäytöösia kiertoliittimä (sakaraliittimiä), lukitustappien tätyy kytkeytja paikoilleen ja liitoksissa on käytettävā Whipheckletkunvarmistimia, jotka suojaavat käytäjaa ja sivullisia, jos letkun ja paineilmatyokalun valinen tai letkujen valinen liitos rikkoutuu.
• Huolehdi siitta, etta paineilmatyokalussa ilmoitettu maksimipaine ei ylity.

• Alä missaàn tapauksessa kanna paineilmatyokaluja letkun varassa.

• Mikäli paineilmatyökalua käytetän pitimssä, kiinnitä paineilmatyökalu luotettavasti. Hallinnan menetys voi aiheuttaa loukkaantumisia.

4.11 Lisaturvallisuusohjeet

• Huomioi tarvittaessa kompressoreiden ja paineilmatyokalujen kasittelya koskevat erityiset tyosuojelu-tai tapaturmantorjuntamaaaraykset.
• Varmista, etta teknisissä tiedoissa ilmoitettua suurinta salittua työpainetta ei ylitetä.
• Alä ylikuormita tata tyokalua - kayta tata tyokalua ainoastaan sillā tehoaluella, joka on ilmoitettu teknisissä tiedoissa.
• Käytä vain soveltuvia voiteluaineita. Huolehdi työpisteen kunnollisesta tuuletuksesta. Jos purkausmaärä kasvaa, tarkastuta ja tarvittaessa korjauta paineilmatyokalu.
• Alä kayta tata paineilmatyokalua, jos et pysty keskittymän kunnolla tyohosi. Ole valppaana, keskity tekemaasi tyohon ja noudata teryettä järkea paineilmatyokalua kayttäessä. Alä kayta mitaan tyokalua, jos olet vasynyt tai huumeiden, alcoholin tai laakkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus tyokalun kaytossa saattaa aiheuttaavakavan loukkaantumisen.
• Huolehdi työskentelyvalueen siisteydestä ja hyvästa valaistuksesta. Epäjärestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia.
• Pidä paineilmatyokalut poissa lasten ulottuvilta.
• Alä sālytā tyōkalua suojaamattomana ulkona tai kosteissa tiloissa.
  -Suojaa paineilmatyokalu (varsinkin paineilmaliitantä ja kayttoosat) polyta ja lialta.
  Tämän käytöohjeen tiedot on merkitty seuraavalla tavalla:

Vaara! Henkilovahinkoja tai ymparistovahinkoja koskeva varoitus.

Huomio. Esinevahinkoja koskeva varoitus.

4.12 Paineilmatyokalussa olevat symbolit

Lue kayttoohjeet ennen tyokalun kayttoonottoa.

Käytä silmäsuojaimia

Käytä kuulosuojaimia

Pyorimissunta

5. Yleiskuva

Katso sivu 2.

1 Nelikantakiinnitin hylsyille
2 Kierrosluvun saatotruuvi
3 Kytkin (käytökytkin)
4 Ilmanpoistoakko äenvaimentimella
5 Paineilmalitanta suodattimella
6 Letkuliitin

SUOMlfi

7 Kytkin (vaantomomentin asettamiseen)
8 2-korvainen kirstin

6. Käytto

6.1 Ennen ensimmäista käyttokertaa

Valmistele paineilmalitänta.

Vaara! Alä käytä pikaliittimiä suoraan paineilmaliitannässä (5). Alä koskaan ruuvaa mukana toimitetuja pikaliittimien liitantakappaleita suoraan paineilmaliitäntään (5), ruuva ainoastaan letkuliitin (6) laiteseen ja liitä sihen paineilmaletku. Paineilmaletkun pituus paineilmaliitännän (5) ja pikaliittimen välissä pitä olla vähintään 20 cm. Lian lahelle laitetta asennettu pikaliitin voi rikkoutua ja sen vuoksi ympärilnsä sinkoilevat letkut voivat aiheuttaa vakavia loukkaantumisia.

• Ruuvaa oheinen letkuliitin (6) paineilmaliitantäan (5): Pida talloin kiinni paineilmaliitannastkiintoavaimella, jotta se ei paase kaantymaan, ja ruuvaa letkuliitin (6) toisella kiintoavaimella paikalleen. Katso sivu 2, kuva A.
  -Työnnä oheinen 2-korvainen kiristin liitettävan paineilmaletkun paälle.
  -Työnnä paineilmaletku vasteseen asti letkuliittimeen.
  -Tyonnna 2-korvainen kiristin letkuliitttimeen ja purista sopivilla asennuspihdeill molemmat korvat kokonaan kiinni (katso sivu 2, kuva B).

6.2 Paineilmatyokalun kayttö

Käytä aina paineilmaletkuja, joiden sisahalkaisija on vähintään 10 mm, jotta saat paineilmatyokalustasi parhaan tehon. Lian pieni sisahalkaisija voi vähentää huomattavasti tehoa.

Huomio. Paineilmajohdossa ei saa olla kondenssivettä.

Huomio. Tyokalun pitkān kayttoiān takaamiseksi se tāytyy voidella riittāvān hyvin

pneumatiikkaöljyllä. Tämä voidaan tehdä seuraavasti:

-Kayta oljyttya paineilmaa asentamalla oljysumutin.
- Ilman öljysumutinta: Öljya paivittän manuaalisesti paineilmaliitannän kautta. Noin 3 - 5 pisaraa pneumatikkaöljya per 10 minuutin toiminta-ika jatkuvassa käytössa.

Jos tyokalu on ollut useampia paiviä poissa käytösta, laita noin 5 pisaraa pneumatikkaöljya manuaalisesti paineilmaliitantään.

Huomio. Anna tyokalun käydä vain lyhyen aikaa kuormittamattomana.

1. Laita hylsy nelikantakiinnittimeen (1). Huolehdi siitä, etta kayttotarvike on kunnolla paikallaan.

2. Aseta pyörimissunta liukukytkimestä (2):

3. myotapäivään

4. -Vastapäivään.

5. Aseta väantömomentti kytkimestä (7):

6. pieni numero = pieni vääntömomentti

7. suuri numero = suuri vääntömomentti

8. Säädä työpaine (mitattuna tuloilmasta paineilmatyökalun ollessa paällekyktkettynä). Suurin salittu työpaine, katso luku "Tekniset tiedot".

9. Kytke paineilmatyokalu paineilmansyöttöön.
10. Päällekytkentä: Paina kytkintä (3).
    Poiskytkentä: Vapauta kytkin (3)

7. Huolto ja hoito

Vaara! Ennen kuin alat tekemaan toita irrota tyokalu paineilmansyotosta.

Vaara! Tasskappaleessa kuvattuja huoltoja korjaustoitta laajempia toita saavat suorittaa ammattilaiset.

• Varmista paineilmatyokalun turvallisuus saannollisella huololla.
• Tarkasta kierreliitosten kunnollinen kiinnitys, tarvittaessa kiristä.
• Puhdista paineilmaliitannassä oleva suodatin vahintään kerran viikossa.
• Suosittelemme kytkemaa n paineilmatyokalun eteen vedenerottimella varustetun paineenalentimen ja oljysumuttimen.
• Jos oljyn- tai ilmanpoistomäärä kasvaa, tarkastuta ja tarvittaessa korjauta paineilmatyokalu. (Katso luku 9.)
• Tarkasta sännöllisesti ja jokaisen käytökerran jälkeen kierrosluku ja suorita varähtelytason yksinkertainen tarkastus.
• Välta koskettamasta vaarallisia aineita, joita on kertynyt tyokalun paallee. Käytä soveltuvia henkilökohtaisia suojavarusteita ja poista vaaralliset aineet sopivilla toimenpiteillä ennen huollon tekemistä.

8. Lisävarusteet

Käytä ainoastaan alkuperäisia Metabon lisāvarusteita.

Käytä vain sellaisia lisātarvikkeita, jotka on tarkoitetu talle paineilmatyökalulle ja täytävät tassä käyttohjeessa ilmoitetut vaatimukset ja ominaistiedot.

Lisātarvikkeiden tāydellinen valikoima, katso www.metabo.com tai luettelo.

9. Korjaus

Vaara! Paineilmatyokalujen korjaustoita saavat suorittaa vain ammattihenkilot amalla alkuperaisi Metabo-varaosia!

Jos Metabo-paineilmatyokalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytösta poistettujen paineilmatyökalujen, pakkausten ja lisātarvikkeiden ympäristöystävällista havittämista ja kierrätystä

koskevia kansallisia maarayksiä. Ihmisille ja ymparistolle ei saa aiheutua mitaän vaaraa.

11. Tekniset tiedot

Silykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

$$ V _ {1} = i l m a n t a r v e $$

p_maks. = suurin salittu tyopaine

$$ n _ {0} = \textit {k i e r r o s l u k u} $$

H = nelikantakiinnitin

$$ S = m a k s. r u u v i k o o $$

Tmax.F=vaantomomenti myotapaivaa

Tmax ^一 vaantomomenti vastapaivaan

d_i^max,i = letkun halkaisija (sisä)

C = liitäkierre

A = mitat: pituus x leveys x korkeus

$$ m = p a i n o $$

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

Päastöarvot

Nämä arvot mahdollistavat työkalun päästöjen

arvioimisen ja erilaisten tyokalujen keskinäisen vertailun. Kulloisistakin kayttölosuheista tyokalui tai kayttotarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa tyotauot ja vahaisemman kuormituksen jaksot. Märirä nämtekijat huomioiden arvoitugen arvojen perusteella kayttajän suojaamiseen vaadittavat toimenpiteet esim. tyonjärestelyyn liittyvat toimenpiteet.

Värähtely (painotettu tehollinen arvo

kiihdytyksessä; EN 28927):

ah =varahtelyn paaastoarvo

Kh =mittasepavarmuus (varahtely)

Käytä kuulosuojaimia!

NORSKno

Originalbruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse trykkuftslagtrekkerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

Lw =hangteljesitmenyszint

K_PA K_WA = mérésiBizonytalansag
