РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DSSW 45038 METABO

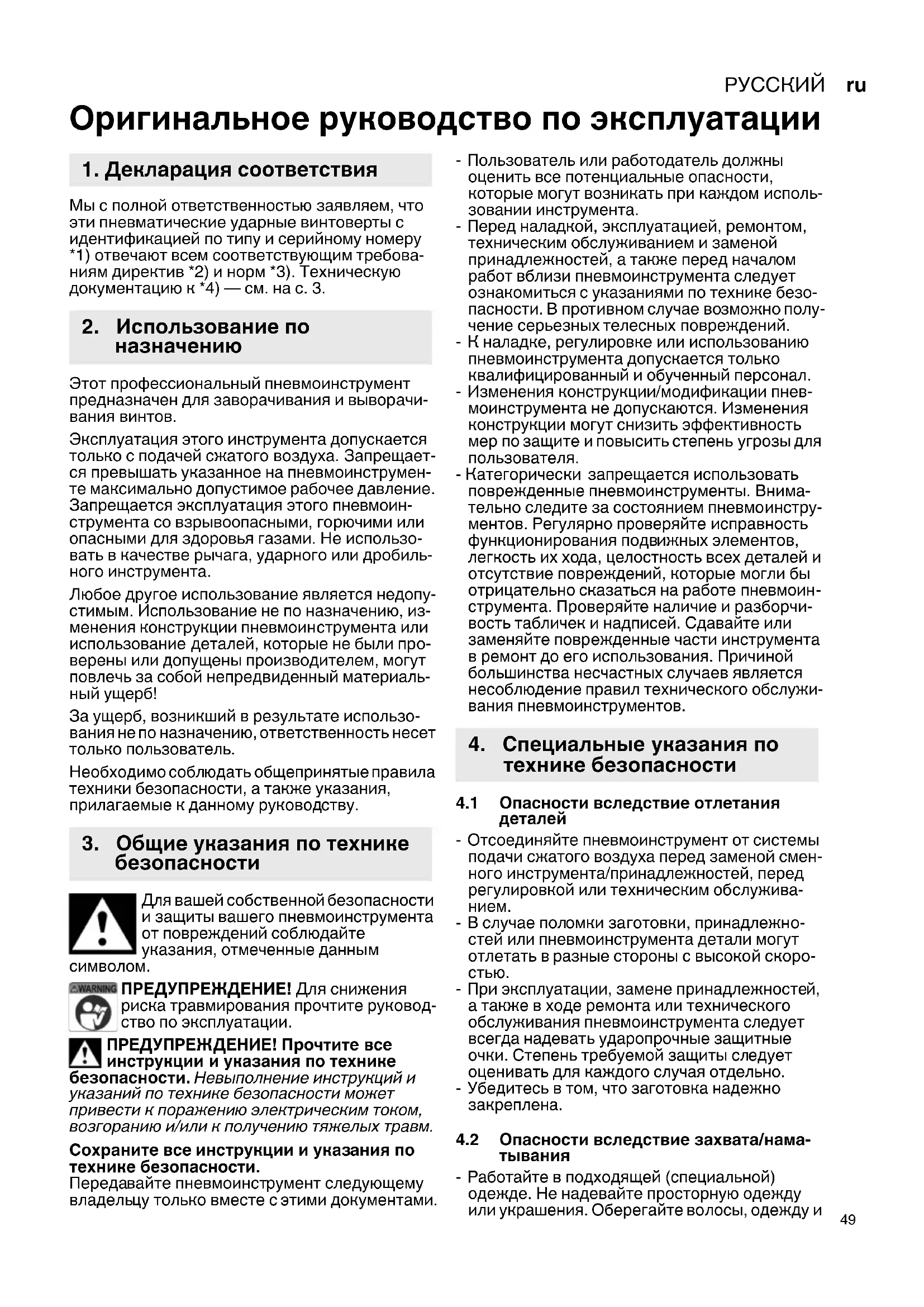

Оригинальное руководство по эксплуатации Мы с полной ответственностью заявляем, что эти пневматические ударные винтоверты с идентификацией по типу и серийному номеру *1) отвечают всем соответствующим требова- ниям директив *2) и норм *3). Техническую документацию к *4) — см. на с. 3. Этот профессиональный пневмоинструмент предназначен для заворачивания и выворачи- вания винтов. Эксплуатация этого инструмента допускается только с подачей сжатого воздуха.

ся превышать указанное на пневмоинструмен- те максимально допустимое рабочее давление. Запрещается эксплуатация этого пневмоин- струмента со взрывоопасными, горючими или опасными для здоровья газами. Не использо- вать в качестве рычага, ударного или дробиль- ного инструмента. Любое другое использование является недопу- стимым. Использование не по назначению, из- менения конструкции пневмоинструмента или использование деталей, которые не были про- верены или допущены производителем, могут повлечь за собой непредвиденный материаль-

За ущерб, возникший в результате использо- вания не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данному руководству. Для вашей собственной безопасности

вашего пневмоинструмента от повреждений соблюдайте указания, отмеченные данным

ПРЕДУПРЕЖДЕНИЕ! Для снижения риска травмирования прочтите руковод- ство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ! Прочтите все инструкции и указания по технике безопасности. Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возгоранию и/или к получению тяжелых травм. Сохраните все инструкции и указания по технике безопасности. Передавайте пневмоинструмент следующему владельцу только вместе с этими документами. - Пользователь или работодатель должны оценить все потенциальные опасности, которые могут возникать при каждом исполь- зовании инструмента. - Перед наладкой, эксплуатацией, ремонтом, техническим обслуживанием и заменой принадлежностей, а также перед началом работ вблизи пневмоинструмента следует ознакомиться с указаниями по технике безо- пасности. В противном случае возможно полу- чение серьезных телесных повреждений. - К наладке, регулировке или использованию пневмоинструмента допускается только квалифицированный и обученный персонал. - Изменения конструкции/модификации пнев- моинструмента не допускаются. Изменения конструкции могут снизить эффективность мер по защите и повысить степень угрозы для пользователя. - Категорически запрещается использовать поврежденные пневмоинструменты. Внима- тельно следите за состоянием пневмоинстру- ментов. Регулярно проверяйте исправность функционирования подвижных элементов, легкость их хода, целостность всех деталей и отсутствие повреждений, которые могли бы отрицательно сказаться на работе пневмоин- струмента. Проверяйте наличие и разборчи- вость табличек и надписей. Сдавайте или заменяйте поврежденные части инструмента

до его использования. Причиной большинства несчастных случаев является несоблюдение правил технического обслужи- вания пневмоинструментов.

4.1 Опасности вследствие отлетания

- Отсоединяйте пневмоинструмент от системы подачи сжатого воздуха перед заменой смен- ного инструмента/принадлежностей, перед регулировкой или техническим обслужива-

- В случае поломки заготовки, принадлежно- стей или пневмоинструмента детали могут

разные стороны с высокой скоро-

- При эксплуатации, замене принадлежностей, а также в ходе ремонта или технического обслуживания пневмоинструмента следует всегда надевать ударопрочные защитные очки. Степень требуемой защиты следует оценивать для каждого случая отдельно. - Убедитесь в том, что заготовка надежно закреплена.

4.2 Опасности вследствие захвата/нама-

- Работайте в подходящей ( специальной) одежде. Не надевайте просторную одежду или украшения. Оберегайте волосы, одежду и

1. Декларация соответствия

3. Общие указания по технике

4. Специальные указания по

технике безопасностиРУССКИЙru

перчатки подальше от вращающихся узлов пневмоинструмента. Свободная одежда, украшения или длинные волосы могут быть захвачены ими. Опасность травмирования! - Работающий элемент привода может захва- тить перчатки, что, в свою очередь, может привести к серьезному травмированию пальцев рук. - При работе вращающиеся элементы привода (зажимные патроны) и удлинительные элементы могут легко захватить/

обрезиненные или усиленные металличе- скими вставками защитные перчатки. - Не используйте неплотно сидящие или изно- шенные перчатки, а также перчатки с обре- занными пальцами. - Категорически запрещается придерживать привод, патрон или удлинитель привода. - Держите руки на безопасном расстоянии от работающего элемента привода.

4.3 Опасности в ходе эксплуатации

- При работе с пневмоинструментом

пользователя подвергаются различным опас- ностям, например защемлениям, ударам, порезам, ссадинам и нагреву. Для защиты рук надевайте подходящие перчатки. - Пользователь и обслуживающий персонал должны быть в состоянии обращаться с пнев- моинструментом с учетом его размеров, веса и мощности. - Правильно держите пневмоинструмент: будьте готовы среагировать на ожидаемые и неожиданные движения — держите обе руки

- Примите устойчивое положение и обеспечьте надежный хват электроинструмента для сохранения равновесия в любой рабочей ситу-

- Рекомендуется, когда это возможно, исполь- зовать приспособление для подвеса. Если это невозможно, рекомендуется использовать боковые рукоятки для пневмоинструментов с прямой рукояткой и пневмоинструментов с пистолетной рукояткой. В любом случае

мендуется использовать вспомогательные средства для снижения возможной отдачи. - Не прикасайтесь к вращающимся деталям. - Избегайте непреднамеренного включения пневмоинструмента. В случае прерывания подачи воздуха выключите пневмоинструмент с помощью выключателя. - Используйте только рекомендованные изго- товителем СОЖ. - Не используйте инструмент в узких местах. Убедитесь в том, что ваши руки не будут зажаты между пневмоинструментом и заго- товкой, особенно при отворачивании. - Пользуйтесь средствами индивидуальной защиты и всегда надевайте защитные очки. Использование средств индивидуальной защиты, например защитных перчаток, защитной одежды, респиратора, несколь- зящей защитной обуви, защитного шлема или защитных наушников, в зависимости от вида и области применения инструмента снижает риск травмирования и поэтому настоятельно рекомендуется.

4.4 Опасности вследствие повторяю-

щихся действий - При выполнении работ с пневмоинструментом возможно появления неприятных ощущений в кистях рук, предплечьях, плечах, в области шеи или других частях тела. - Принимайте правильное положение для работы с пневмоинструментом, обращайте внимание на безопасность и избегайте работы в таких положениях, в которых вам сложно сохранить равновесие и которые доставляют вам дискомфорт. В ходе непре- рывной работы пользователь должен менять положение тела во избежание появления усталости и дискомфорта. - Нельзя игнорировать такие симптомы как продолжительное недомогание, нарушение сердцебиения, появление болей, «мурашек», онемения. Пользователь должен уведомить об этом своего работодателя и проконсульти- роваться с врачом-специалистом.

от используемой оснастки (принадлежностей) - Отсоединяйте пневмоинструмент от системы подачи сжатого воздуха перед установкой или заменой сменного инструмента/принадлеж-

- Не прикасайтесь к патронам или оснастке во время работы; в противном случае повыша- ется опасность порезов, ожогов или травм вследствие вибраций. - Используйте только те принадлежности, которые специально предназначены для этого инструмента и отвечают требованиям и харак- теристикам, приводимым в настоящем руко- водстве по эксплуатации. - Используйте только исправные сменные инструменты. Неисправное состояние оснастки может привести к ее излому и, как следствие этого, разлетанию осколков в разные стороны (опасность травмирования!).

4.6 Опасности на рабочем месте

- Поскальзывание, спотыкание и падение явля- ются основными причинами травмирования на рабочем месте. Обращайте внимание на поверхности, которые в результате использо- вания пневмоинструмента могут стать сколь- зкими, а также на опасность споткнуться о воздушный шланг. - При выполнении работ в незнакомых усло- виях соблюдайте осторожность: возможно наличие скрытой проводки под электриче- ским напряжением. - Пневмоинструмент не предназначен для использования во взрывоопасной воздушной среде и не изолирован от контакта с источни- ками электрического тока. - Убедитесь, что в том месте, где будут произво- диться работы, не проходят линии электро-, водо- и газоснабжения, (например, с помощью металлоискателя).РУССКИЙ ru

4.7 Опасность вследствие пыли и паров

- Возникающие в ходе работы с пневмоинстру- ментом пыль и пары могут причинить вред вашему здоровью (например, способствовать развитию рака, природных недостатков, астмы и/или появлению кожных воспалений); в обязательно порядке оцените возможные риски с учетом этих опасностей и примите соответствующие меры предосторожности. - При оценке рисков , связанных с возникнове- нием пыли в ходе выполнения работ с пневмо- инструментом, следует также учитывать и ту пыль, которая уже возможно имелась в месте проведения работ и была поднята в воздух работающим инструментом. - Отработанный воздух следует отводить таким образом, чтобы свести к минимуму завих- рение пыли в условиях сильной запыленности в месте проведения работ. - При возникновении пыли или паров основной задачей является контроль их высвобо-

- Необходимо правильно использовать и обслу- живать всю необходимую для сбора, всасы- вания или удаления летучей пыли или паров оснастку пневмоинструмента согласно указа- ниям изготовителя. - Используйте защитные респираторы согласно производственным инструкциям или в соответствии с требованиями по охране труда и технике безопасности.

4.8 Опасность вследствие шума

- Высокий уровень шумовых нагрузок при отсутствии должной защиты слуха может привести к продолжительным нарушениям слуха, потере слуха и иным проблемам, например ушному (звенящему, свистящему или жужжащему) шуму. - Следует непременно оценить возможные риски с учетом этих опасностей и принять соответствующие меры предосторожности. - В качестве таких мер предосторожности может выступать, например, применение изоляционных материалов в целях устра- нения звенящих шумов, возникающих на заго-

- Используйте защитные наушники согласно производственным инструкциям или в соот- ветствии с требованиями по охране труда и технике безопасности. - Пневмоинструмент следует эксплуатировать и обслуживать в соответствии с приводимыми в настоящем руководстве указаниями во избежание ненужного повышения уровня

- Расходные материалы и сменный инструмент следует выбирать, обслуживать и заменять согласно указаниям из настоящего руковод- ства во избежание ненужного повышения уровня шума. - Запрещается удалять встроенный глушитель. Он должен находиться в технически исправном состоянии.

4.9 Опасности вследствие вибраций

- Длительное воздействие вибраций может стать причиной нервных расстройств и нару- шений в циркуляции крови в кистях и предпле-

- Держите руки на безопасном расстоянии от патронов гайковерта. - При выполнении работ в условиях низкой температуры носите теплую одежду и держите руки в тепле и сухими. - Если вы почувствуете/увидите, что

пальцах или кистях рук стала нечувстви- тельной, появились «мурашки», она болит или побелела, прекратите работу с пневмоинстру- ментом, уведомите об этом своего работода- теля и проконсультируйтесь с врачом. - Пневмоинструмент следует эксплуатировать и обслуживать в соответствии с приводимыми в настоящем руководстве указаниями во избежание ненужного повышения уровня

используйте изношенные или неподхо- дящие патроны и удлинители; в противном случае это с высокой долей вероятности приведет к значительному увеличению

- Расходные материалы и сменный инструмент следует выбирать, обслуживать и заменять согласно указаниям из настоящего руковод- ства во избежание ненужного повышения уровня вибраций. - При возможности используйте фитинги-

удержания пневмоинструмента, когда это возможно, используйте стойку, натяжное приспособление или балансировочное устройство. - Крепко держите пневмоинструмент с учетом необходимых усилий реакции, но не забы- вайте при этом о том, что риск вибраций, как правило, возрастает при увеличении усилия

4.10 Дополнительные указания по технике

безопасности - Сжатый воздух может стать причиной серьез- ного травмирования. - Если пневмоинструмент не используется, а также перед заменой принадлежностей или при выполнении ремонтных работ всегда блокируйте подачу воздуха, разгружайте от давления воздушный шланг и отсоединяйте пневмоинструмент от системы (источника) подачи сжатого воздуха. - Никогда не направляйте воздушный поток на себя или других лиц. - Отлетающие в сторону шланги могут

причиной серьезного травмирования. В связи с этим всегда проверяйте, не повреждены ли шланги и не повреждены/расфиксированы ли их крепежные элементы. - Не допускайте воздействия (сжатого) холод- ного воздуха на кисти рук. - Не используйте быстроразъемные муфты на входе инструмента. Используйте такие муфты только для резьбовых штуцеров, изготов- ленных из закаленной стали (или конструкци-РУССКИЙru

онного материала с сопоставимой ударной прочностью). - При использовании универсальных пово- ротных (кулачковых) муфт необходимо использовать стопорные штифты и хомуты Whipcheck для защиты шлангов от волочения (захлестывания) в целях обеспечения безо- пасности на случай разъединения шланговых соединений. - Позаботьтесь о том, чтобы не допустить превышения пневмоинструментом указанного максимального давления. - Категорически запрещается

пневмоинструмент за шланг. - При эксплуатации пневмоинструмента, зафиксированного в держателе: надежно закрепите пневмоинструмент. Потеря контроля над инструментом может привести к травмированию.

4.11 Дополнительные указания по технике

безопасности: - При необходимости соблюдайте особые пред- писания по безопасности труда или преду- преждению производственного травматизма при обращении с компрессорами и пневмоинструментами. - Убедитесь в том , что не превышается указанное в технических характеристиках макс. допустимое рабочее давление. - Не перегружайте инструмент, используйте его только в том диапазоне мощности, который указан в технических характери-

- Используйте допущенные смазочные мате- риалы/СОЖ. Позаботьтесь о достаточной вентиляции рабочей зоны. При повышенном расходе сжатого воздуха: проверьте пневмо- инструмент, при необходимости

- Прекратите работу с этим инструментом, если вас что-либо отвлекает! Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с пневмоинструментом. Не пользуйтесь инструментом, если вы устали, находитесь под действием нарко- тиков, алкоголя или лекарств. Невниматель- ность при работе с инструментом может привести к серьезным травмам. - Следите за чистотой и порядком на своем рабочем месте. Беспорядок на рабочем месте и плохое освещение могут привести к несчастным случаям. - Держите пневмоинструмент в недоступном для детей месте. - Запрещается хранение инструмента вне помещений или во влажных помещениях без соответствующей защиты. - Защищайте пневмоинструмент, особенно штуцер подачи сжатого воздуха и органы управления от попадания пыли и грязи. Информация обозначена в данном руковод- стве по эксплуатации следующим образом: Опасность! Предупреждение об опасно- сти травмирования или вреде для окружа- ющей среды. Внимание! Предупреждение о возмож- ном материальном ущербе.

4.12 Символы на пневмоинструменте

Перед вводом в эксплуатацию прочтите руководство по эксплуатации. Используйте защитные очки

защитные наушники Направление вращения См. с. 2. 14-гранный хвостовик для торцовых головок 2 Ползунок (для регулировки направления

3 Выключатель (Вкл/Выкл) 4 Выход воздуха с глушителем 5 Штуцер подачи сжатого воздуха с фильтром 6 Штуцер для шланга 7 Переключатель (для регулировки крутящего момента) 8 Зажим с 2 проушинами

6.1 Перед первым использованием

Подготовьте штуцер подачи сжатого воздуха. Опасность! Не

быстроразъемные муфты прямо на штуцере подачи сжатого воздуха (5). Категорически запрещается монтировать прилагаемые соединители для быстроразъемных муфт прямо на штуцере подачи сжатого воздуха (5) — на устройстве разрешается вкручивать только штуцер (6), к которому подсоединяется пневматический шланг. Длина пневмошланга между штуцером подачи сжатого воздуха (5) и быстроразъемной муфтой должна составлять не менее 20 см. Быстроразъемная муфта , установленная слишком близко к устройству, может раскрыться и отлетающие в сторону шланги могут стать причиной серьезного травмирования. - Навинтите входящий в комплект поставки штуцер (6) на штуцер подачи сжатого воздуха (5): при этом удерживайте штуцер гаечным ключом для защиты от проворачивания и навинчивайте штуцер (6) вторым гаечным ключом. См. с. 2, рис. A. - Надвиньте входящий в комплект поставки зажим с 2 проушинами на подсоединяемый пневмошланг. - Насадите пневмошланг до упора на штуцер.

- Надвиньте зажим с 2 проушинами на штуцер и плотно сожмите с помощью монтажных остро- губцев обе проушины (см. с. 2, рис. B).

6.2 Использование пневмоинструмента

Для обеспечения полной мощности своего пневмоинструмента всегда используйте пнев- мошланги с внутренним диаметром мин. 10 мм. Недостаточный внутренний диаметр может заметно снизить производительность инстру-

Внимание! В шланге подачи воздуха

должно быть конденсата. Внимание! Чтобы этот инструмент оста- вался функциональным в течение долгого времени, его необходимо смазывать достаточ- ным количеством смазки. Варианты смазки: – Установите маслораспылитель для подачи промасленного сжатого воздуха. – Без маслораспылителя: ежедневно смазы- вайте вручную штуцер подачи сжатого возду- ха. Прим. 3–5 капель масла для пневмоин- струментов через каждые 10 минут работы в непрерывном режиме. Если инструмент не использовался в течение нескольких дней, добавьте вручную в штуцер подачи сжатого воздуха прим. 5 капель масла для пневмоинструмента. Внимание! Дайте поработать инстру- менту в течение короткого времени на холостом ходу.

1. Установите сменную торцевую головку на 4-

гранный хвостовик (1). Обеспечьте надеж- ную фиксацию принадлежности.

Регулировка направления вращения с помо- щью ползунка (2): – = правое вращение – = левое вращение.

3. Установка крутящего момента с помощью

переключателя (7): – малое число = низкий крутящий момент – большое число = высокий крутящий момент

4. Отрегулируйте рабочее давление (измерен-

ное на входе воздуха при включенном пнев- моинструменте). Макс. допустимое рабочее давление — см. главу «Технические харак- теристики».

5. Подключите пневмоинструмент к системе

подачи сжатого воздуха.

6. Включение: нажмите на выключатель (3).

Выключение: отпустите выключатель (3)

Опасность! Перед любыми работами на инструменте отсоединяйте штуцер подачи сжатого воздуха. Опасность! Описанные в настоящем раз- деле работы по техобслуживанию и ре- монту должны выполняться только специали-

- Путем регулярного технического обслужи- вания обеспечьте безопасность пневмоин-

- Проверяйте надежность резьбовых соеди- нений, при необходимости затягивайте их. - По крайней мере раз в неделю очищайте фильтр в штуцере подачи сжатого воздуха. - На входе сжатого воздуха пневмоинстру- мента рекомендуется установить редукци- онный клапан с влагоотделителем и масленку. - При избыточном выходе масла или воздуха следует проверить пневмоинструмент и при необходимости отремонтировать. (см. главу 9.) - Регулярно и после каждого использования проверяйте частоту вращения и

- Не допускайте контакта с опасными веще- ствами, которые могли отложиться на инстру- менте. Используйте подходящие средства индивидуальной защиты и устраните опасные вещества путем принятия подходящих мер перед техническим обслуживанием.

Используйте только оригинальные принадлеж- ности Metabo. Используйте только те принадлежности, которые предназначены для этого пневмоин- струмента и соответствуют требованиям и параметрам, приводимым в настоящем руко- водстве по эксплуатации. Полный ассортимент принадлежностей см. на сайте www.metabo.com или в каталоге. Опасность! Ремонт пневмоинструментов должны проводить только квалифициро- ванные специалисты с использованием ориги- нальных запчастей Metabo!

ремонта пневмоинструментов производ- ства Metabo обращайтесь в ближайшее пред- ставительство Metabo. Адреса см. на сайте www.metabo.com. Списки запасных частей можно скачать на сайте www.metabo.com. Выполняйте национальные правила утили- зации и переработки отслужившего пневмоин- струмента, упаковки и принадлежностей. В ходе утилизации не должно возникать никаких угроз для людей и окружающей среды. Пояснения к данным, указанным на с. 3.

7. Техническое обслуживание

10. Защита окружающей среды

Оставляем за собой право на технические

max. = макс. допустимое рабочее давление

= частота вращения H=4-гранный хвостовик S=макс. размер винта

max., F = крутящий момент при правом

max., R = крутящий момент при левом вращении

= диаметр шланга (внутренний) C=соединительная резьба A=размеры: длина x ширина x высота m=масса На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами. Значения шума и вибрации Эти значения позволяют оценивать и срав- нивать шум и вибрацию, создаваемые при работе различных инструментов. В зависи- мости от условий эксплуатации, состояния инструмента или сменных инструментов факти-

нагрузка может быть выше или ниже. При определении примерного уровня шума и вибрации учитывайте перерывы в работе и фазы работы с пониженной (шумовой) нагрузкой. Определите перечень организаци- онных мер по защите пользователя с учетом тех или иных значений шума и вибрации.

(усредненное эффективное значение ускорения; EN 28927):

=коэффициент погрешности (вибрация) Уровень шума (EN ISO 15744)

=уровень звукового давления

=уровень звуковой мощности

= коэффициент погрешности Надевайте защитные наушники! EAC-Text Информация для покупателя: Сертификат соответствия: № ТС RU C-DE.БЛ08.В.01599, срок действия с

06.08.2018 по 05.08.2023 г., выдан органом по

сертификации продукции «ИВАНОВО-СЕРТИ- ФИКАТ» ООО «Ивановский Фонд Сертифи- кации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г. Иваново, ул. Станкостроителей, д. 1; тел. (4932)77-34-67;E- mail: info@i-f-s.ru; Аттестат аккредитации № RA.RU.11БЛ08 от 24.03.16 г. Страна изготовления: Тайвань Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произ- ведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предва- рительной проверки (дату изготовления см. На этикетке).ČESKY cs
