HASZNÁLATI ÚTMUTATÓ BSS 1309 CLATRONIC

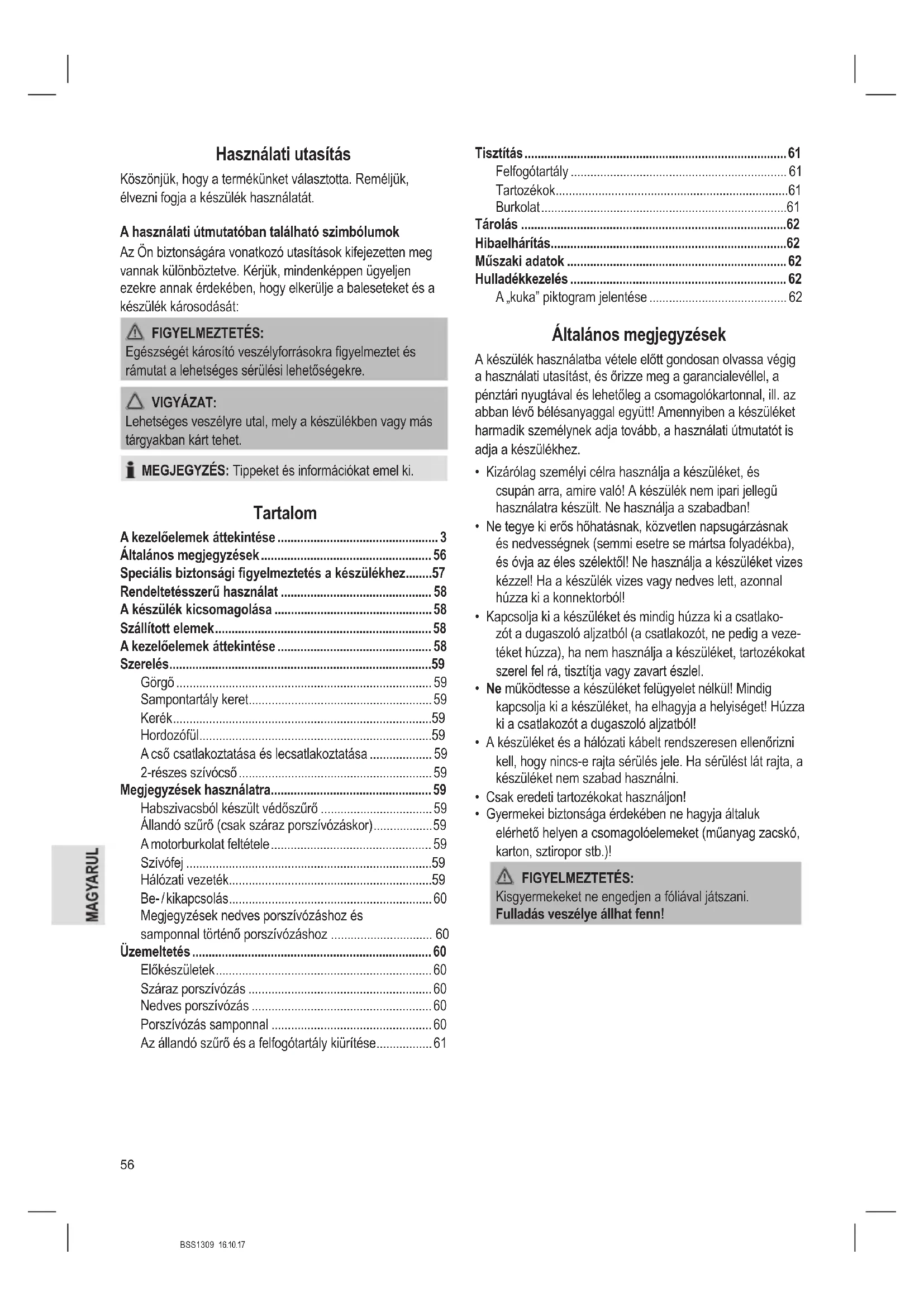

• Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, élvezni fogja a készülék használatát. A használati útmutatóban található szimbólumok Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetséges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. MEGJEGYZÉS: Tippeket és információkat emel ki. Tartalom A kezelőelemek áttekintése p. 3
• Általános megjegyzések p. 56
• Speciális biztonsági gyelmeztetés a készülékhez p. 57
• Rendeltetésszerű használat p. 58
• A készülék kicsomagolása p. 58
• Szállított elemek p. 58
• A kezelőelemek áttekintése p. 58
• Szerelés p. 59
• Görgő p. 59
• Sampontartály keret p. 59
• Kerék p. 59
• Hordozófül p. 59
• A cső csatlakoztatása és lecsatlakoztatása p. 59
• 2-részes szívócső p. 59
• Megjegyzések használatra p. 59
• Habszivacsból készült védőszűrő p. 59
• Állandó szűrő (csak száraz porszívózáskor) p. 59
• A motorburkolat feltétele p. 59
• Szívófej p. 59
• Hálózati vezeték p. 59
• Be- / kikapcsolás p. 60
• Megjegyzések nedves porszívózáshoz és samponnal történő porszívózáshoz p. 60
• Üzemeltetés p. 60
• Előkészületek p. 60
• Száraz porszívózás p. 60
• Nedves porszívózás p. 60
• Porszívózás samponnal p. 60
• Az állandó szűrő és a felfogótartály kiürítése p. 61
• Tisztítás p. 61
• Felfogótartály p. 61
• Tartozékok p. 61
• Burkolat p. 61
• Tárolás p. 62
• Hibaelhárítás p. 62
• Műszaki adatok p. 62
• Hulladékkezelés p. 62
• A „kuka” piktogram jelentése Általános megjegyzések A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amennyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez. p. 62

• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült. Ne használja a szabadban!

• Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedvességnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektől! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból!

• Kapcsolja ki a készüléket és mindig húzza ki a csatlako- zót a dugaszoló aljzatból (a csatlakozót, ne pedig a veze- téket húzza), ha nem használja a készüléket, tartozékokat szerel fel rá, tisztítja vagy zavart észlel.

• Ne működtesse a készüléket felügyelet nélkül! Mindig kapcsolja ki a készüléket, ha elhagyja a helyiséget! Húzza ki a csatlakozót a dugaszoló aljzatból!

• A készüléket és a hálózati kábelt rendszeresen ellenőrizni kell, hogy nincs-e rajta sérülés jele. Ha sérülést lát rajta, a készüléket nem szabad használni.

• Csak eredeti tartozékokat használjon!

• Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)! FIGYELMEZTETÉS: Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!BSS1309 16.10.17

Speciális biztonsági gyelmeztetés a készülékhez FIGYELMEZTETÉS:

• Csak akkor használja a porszívót nedves helységekben, ha biztonsága érdekében áram-védőkapcsoló lett beépítve az áramkörbe. Ha bizonytalan, kérje ki engedélyezett villanyszerelő tanácsát.

• Ha a vízzel töltött készülék véletlenül elborulna, mindig húzza ki először a csatlakozót a konnektorból, mielőtt ismét felállítaná.

• Mindig húzza ki a készüléket a tartozékok cseréjekor vagy a ké- szülék tisztításakor.

• Ne használja a készüléket robbanásveszélyes helyiségekben.

• Soha ne szívjon fel vele robbanásveszélyes folyadékot (mint pél- dául fűtőolajat, benzint, hígítót, acetont) és port (mint például mag- nézium- és alumíniumport), égő gázt, valamint hígítatlan oldósze- reket és savakat. Robbanásveszély! A szívólevegő keveredésével robbanékony gőzök vagy elegyek állhatnak elő. Ezek az anyagok kárt tehetnek a felhasznált részekben és anyagokban.

• Ne javítsa saját kezűleg a készüléket. Mindig lépjen kapcsolatba szakképzett szerelővel. Ha a villanyvezeték megsérül, a gyár- tónak, a szerviz ügynökségnek vagy más, hasonlóan képzett személynek kell a javítást végeznie, a veszélyek elkerülése érde- kében.

• A készüléket 8 éves és idősebb gyerekek és csökkent zikai, érzékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják, ha felügyelet alatt állnak vagy a készülék biztonságos használa- tára megtanították őket és megértették az érintett veszélyeket.

• A gyerekek nem játszhatnak a készülékkel.BSS1309 16.10.17

• A tisztítást és karbantartást gyerekek felügyelet nélkül nem végez- hetik.

• Soha ne porszívózzon lter nélkül! Behelyezés után mindig elle- nőrizze, hogy a lter megfelelően fekszik-e fel!

• Soha ne irányítsa a vízsugarat emberekre, állatokra vagy elektro- mos eszközökre.

• Ne szívjon fel forró hamut, hegyes vagy éles tárgyakat!

• Működés közben tartsa távol a porszívófejet a hajától, ruházatától és a testrészeitől!

• Tartsa távol a porszívót olyan hőforrásoktól, mint radiátor, kályha, stb.! Rendeltetésszerű használat A készülék a következő funkciókkal rendelkezik:

• Nedves és száraz porszívózás

• Porszívózás samponnal

• Fúvó funkció Háztartásbeli és hasonló felhasználásra készült. Csak az ebben a használati utasításban leírtak szerint hasz- nálható. A készülék nem alkalmas ipari használatra. Ha a készüléket bármi másra használja, az nem megfelelő használatnak minősül, mely anyagi károsodáshoz vagy személyi sérüléshez vezethet. A gyártó nem vállal felelősséget az ilyen nem megfelelő használatból adódó károkért. A készülék kicsomagolása

1. Vegye ki a készüléket a csomagolásból.

2. Távolítson el minden csomagoló-anyagot, mint a fólia,

töltőanyagok, kábeltartók és kartoncsomagolás.

3. Ellenőrizze, hogy minden alkatrész megvan-e.

4. Hiányos csomag vagy sérülés esetén ne működtesse a

készüléket. Azonnal küldje vissza a kereskedőnek. MEGJEGYZÉS: A készüléken maradhatott por vagy a gyártásból származó szennyeződés. Az első használat előtt tisztítsa meg a készüléket a „Tisztítás” fejezetben leírtak szerint. Szállított elemek 2 x Kerék 2 x Görgő 2 x Láb görgőkkel 1 x Hordozófül 6 x Csavar A kezelőelemek áttekintése 1 2-reszes, szívócső 2 Sampontartály csatlakozó 3 Szívókosár 4 Motorburkolat 5 Be- / kikapcsológomb I / O / II 6 Sampontömlő csatlakozó 7 Tömlőcsatlakozó 8 Sampontömlő 9 Szívótömlő 10 Rögzítő kapocs 11 A görgő alja rögzítőeszközzel a fúvókafeltétekhez 12 Görgő 13 Szívónyílás 14 Kimeneti nyílás 15 Samponkefe 16 Felfogótartály 17 Rögzítő mechanizmus 18 Kerék 19 Sampontartály keret 20 Sampontartály 21 Rögzítőeszköz a fúvókafeltétekhez 22 Fúvónyílás 23 HordozófülBSS1309 16.10.17

24 Spriccelő eszköz 25 Állandó szűrő (száraz porszívózás) 26 Habszivacsból készült védőszűrő 27 Száraz / Nedves kefe 28 Kárpittisztító kefe 29 Résszívó fej MEGJEGYZÉS: Cserealkatrészért forduljon a forgalmazóhoz. Szerelés A készüléket a használatba vétele előtt először össze kell szerelnie. Ennek lépései a következők: Görgő

1. Dugja be a jobb és bal fekete lábat a készülék aljába a

készülék kimeneti nyílása mellett. Egy csavarral rögzítse azokat.

2. Dugja be a görgőket a lábak aljába.

Sampontartály keret Helyezze be a sampontartály keretet a már felszerelt görgők- kel szemben. Oldalanként rögzítse egy csavarral. Kerék Rögzítse a jobb és bal nagyméretű kerekeket a sampontar- tály kereténél. MEGJEGYZÉS: Miután a kerekeket felszerelte, azok többé nem távolíthatók el! Hordozófül Szerelje fel a fogantyút a mellékelt 2 csavarral a motorházra. A cső csatlakoztatása és lecsatlakoztatása Szívás funkció

• Helyezze a csőcsatlakozót a szívónyílásba a felfogótartá- lyon. Ehhez használja a vezetőket.

• Csavarja el a tömlőcsatlakozót a irányába. A szívó- tömlő eltávolításához csavarja el a tömlőcsatlakozást az óramutató járásával ellentétes irányba. Fúvó funkció

• Helyezze be a tömlőcsatlakozást a fúvónyílásba a motor- házon. Ehhez használja a vezetőket.

• Csavarja el a tömlőcsatlakozót a irányába. A szívó- tömlő eltávolításához csavarja el a tömlőcsatlakozást az óramutató járásával megegyező irányba. 2-részes szívócső

• Illessze be az egyik szívócsövet a szélesebb végével a tömlővégbe.

• Helyezze be a másik szívócsövet a szélesebb végével az első szívócső végébe.

• A szívócsöveket lassan elforgatva húzza le a kioldásához. Megjegyzések használatra Habszivacsból készült védőszűrő A motor mögött egy habszivacsból készült védőszűrő található. Egyformán használható nedves és száraz porszí- vózáskor.

• Ha még nincs a helyén, helyezze a védőszűrőt a szívó- kosárra. MEGJEGYZÉS:

• A védőszűrőnek teljesen fednie kell a szívókosarat.

• Rendszeresen ellenőrizze, hogy helyesen van-e betéve a szűrő és kielégítő-e az állapota. Állandó szűrő (csak száraz porszívózáskor) Helyezze az állandó szűrőt a védőszűrőre. MEGJEGYZÉS: Az állandó szűrőnek teljesen fednie kell a szívókosarat. A motorburkolat feltétele

• Állítsa be a motorburkolatot, hogy a be- / kikapcsoló (I / O / II) a szívónyílás felé kerüljön.

• Zárja be mindkét rögzítő mechanizmust. Szívófej Száraz / Nedves kefe Lapos felületekről, szőnyegekről és parkettáról a száraz / nedves kefével felszívhatja a kifolyt vagy kifröccsent folya- dékokat. MEGJEGYZÉS: Ellenőrizze a felfogótartály maximális kapacitását. 10 liter folyadék habosító adalék nélkül! Samponkefe A szőnyegeket a samponkefe segítségével kitisztíthatja a kereskedelemben kapható szőnyegsamponokkal. Kárpittisztító kefe A kárpitokat a kárpitkefe segítségével kitisztíthatja a kereske- delemben kapható kárpitsamponokkal. Résszívó fej Párnásbútor, függönyök, ill. sarkok, rések stb. porszívózá- sára. Hálózati vezeték

• A használat során teljesen tekerje szét a kábelt.

• Használat után hagyja lehűlni a motorburkolatot. Ezután feltekerheti a kábelt a motorház köré.BSS1309 16.10.17

Be- / kikapcsolás A Be / Ki kapcsolónak számos funkciója van: 0 Ki I Nedves és száraz porszívózás / Fúvó funkció II Porszívózás samponnal MEGJEGYZÉS: A kapcsoló II állása továbbá aktiválja a szivattyút. Megjegyzések nedves porszívózáshoz és samponnal történő porszívózáshoz VIGYÁZAT:

• Ne töltsön habzó sampont a sampontartályba.

• Folyadékok szívásakor mindig távolítsa el az állandó szűrőt.

• Mielőtt a legközelebbi alkalommal porszívózna szárazon, valamennyi alkatrésznek teljesen meg kell száradnia. Azonnal kapcsolja ki a készüléket a következő esetekben:

• Folyadékszivárgás esetén

• Ha a felfogótartály tele van.

• Ha a készülék felborult. MEGJEGYZÉS:

• A felfogótartály max. 10 liter folyadékot tárolhat (habzás nélkül).

• Ha hab képződik a felfogótartályban, akkor a maximális kapacitása csak 1,5 liter!

• Ha a tartály tele van, az úszószelep bezárja a szívónyí- lást és a motor emelt fordulatszámmal megy tovább. Azonnal kapcsolja ki a készüléket és ürítse ki. Üzemeltetés Előkészületek

1. Teljesen tekerje le a vezetéket.

2. Ellenőrizze, hogy a használandó hálózati feszültség meg-

egyezik-e a készülék adattábláján találhatóval. VIGYÁZAT: Vegye gyelembe a hatósugárnak a kábel hossza miatti korlátozását!

3. Nyissa ki a rögzítő mechanizmusokat.

4. A fogantyúval távolítsa el a motorházat.

5. Ha a védőszűrő még nem került felszerelésre, szerelje fel

a „Megjegyzések használatra” „Habszivacsból készült védőszűrő” részben leírtak szerint. VIGYÁZAT: Ellenőrizze, hogy a védőszűrő megfelelően illeszke- dik-e. Száraz porszívózás

1. Szerelje fel az állandó szűrőt a „Megjegyzések haszná-

latra” „Állandó szűrő” részben leírtak szerint.

2. Helyezze fel a motorburkolatot.

3. Zárja be a rögzítő mechanizmusokat.

4. Szerelje fel a nedves / száraz kefét vagy a résszívó fúvó-

kát a szívócsőre vagy közvetlenül a szívótömlőre.

5. Csatlakoztassa a dugaszt egy megfelelően felszerelt

6. Állítsa a Be / Ki kapcsolót I állásba.

7. Porszívózzon egyenletes sebességgel! A porszívót nem

kell rányomni a felületre! Nedves porszívózás

1. Húzza ki a dugaszt a fali aljzatból.

2. Távolítsa el az állandó szűrőt.

3. Tegye vissza a motorburkolatot.

4. Zárja be a rögzítő mechanizmusokat.

5. Szerelje fel a nedves / száraz kefét a szívócsőre vagy

közvetlenül a szívótömlőre.

6. Csatlakoztassa a dugaszt egy megfelelően felszerelt

7. Állítsa a Be / Ki kapcsolót I állásba.

Porszívózás samponnal MEGJEGYZÉS:

• Úgy adagolja, ahogy a csomagoláson vagy a kísérő lapon olvasható!

• Továbbá lásd a kárpitok vagy szőnyegek kezelési utasí- tásait, hogy elkerülje azok károsodását.

• Egy nem látható helyen próbálja ki a készüléket. A samponfeltét felszerelése

1. Húzza ki a dugaszt a fali aljzatból.

2. Szerelje fel a sampon- vagy kárpitkefét a szívócsőre vagy

közvetlenül a szívótömlőre. Illessze be a kefe tömlőjét a sampontömlő csatlakozójába.

3. A sampontömlő alsó végének a motorházhoz kell

csatlakoznia. Szimbólumokat talál a sampontömlőn és a motorházon (  + ). Csatlakoztassa a sampontömlőt a motorházra, hogy a szimbólumok egymással szemben legyenek. Az óramutató járásának irányába forgatva rögzítse a sampontömlőt.

4. A sampontartályban található egy másik tömlő is. Az

előzőleg bemutatott módon rögzítse ezt is. MEGJEGYZÉS: Győződjön meg arról, hogy a sampontömlő ne legyen megtörve!BSS1309 16.10.17

1. Távolítsa el az állandó szűrőt.

2. Tegye vissza a motorburkolatot.

3. Zárja be a rögzítő mechanizmusokat.

4. Töltse fel a sampontartály vízzel és tisztítósamponnal.

Ne töltsön be 3 liternél többet. Egy jelzés található a sampontartályon.

5. Csatlakoztassa a dugaszt egy megfelelően felszerelt

6. Állítsa a Be / Ki kapcsolót II állásba.

7. Használja a spriccelő eszköz karját a szívótömlőn a

sampon kiadagolásához. A samponfeltét szétszerelése

1. Húzza ki a dugaszt a fali aljzatból.

2. A kefe eltávolításához a sampontömlőn nyomja le a csat-

lakozó alját. Távolítsa el a tömlőt.

3. Távolítsa el a tömlővégeket a motorházról az óramutató

járásával ellentétes irányba való elforgatással. Teljes leszerelheti a samponeszközt. Ennek lépései a következők:

1. Nyissa ki a rögzítőket a szívótömlőn.

2. Húzza le a spriccelő eszközt a szívótömlő felé.

FIGYELMEZTETÉS: Ügyeljen az ujjaira! A spriccelő eszközt nagy erővel kell lehúzni. Az állandó szűrő és a felfogótartály kiürítése

1. Állítsa a Be / Ki kapcsolót O állásba. Húzza ki a csatlakozó

dugaszt a konnektorból!

2. Nyissa ki a rögzítő mechanizmusokat. Vegye le a motor-

3. Ha szükséges, húzza le az állandó szűrőt. Rázza ki.

4. Távolítsa el a szívócsövet.

5. Ürítse ki a felfogótartályt.

MEGJEGYZÉS: Egy kimeneti nyílás található a szívócsonk alatt. Tartsa a készüléket egy megfelelő nagyságú edény felett és az óramutató járásával ellentétes irányba tekerje le a fedelet.

6. Ha szükséges helyezze vissza az állandó szűrőt a

7. Szerelje vissza a csőcsatlakozást és a motorburkolatot.

8. Zárja be a rögzítő mechanizmusokat.

9. Folytassa az üzemeltetést.

Tisztítás FIGYELMEZTETÉS:

• Minden tisztítás előtt húzza ki a csatlakozót a konnektorból.

• A motor burkolatát semmiképpen nem szabad vízbe meríteni tisz- tításkor. Ez elektromos áramütést vagy tüzet okozhat. VIGYÁZAT:

• Ne használjon drótkefét vagy más súroló hatású tárgyat.

• Ne használjon agresszív vagy súroló hatású tisztító- szert. Felfogótartály

• Használat után öblítse ki a felfogótartályt tiszta vízzel.

• A tartályban lévő szennyeződéseket szivaccsal vagy nylonkefével távolíthatja el.

• Tartsa a készüléket egy megfelelő nagyságú edény felett és az óramutató járásával ellentétes irányba tekerje le a fedelet. Tartozékok Minden alkatrész meleg folyó víz alatt tisztítható. MEGJEGYZÉS:

• A tisztítás érdekében eltávolíthatja a samponkefe sör- téit. Ehhez húzza azokat oldalra.

• Csak megszárított tartozékokkal kezdje meg a hasz- nálatot. Burkolat A burkolatot enyhén nedves kendővel lehet letörölni.BSS1309 16.10.17

• A leírtaknak megfelelően tisztítsa meg a készüléket, hagyja teljesen megszáradni.

• Összesen 4 bedugós csatlakozás található a motorházon és a készülék lábain. Itt tárolhatók a fúvókafeltétek. MEGJEGYZÉS: Ezek a szívócsövekhez nem megfelelőek.

• Javasoljuk, hogy az eredeti csomagolásban tartsa a készüléket, ha hosszabb ideig nem fogja használni.

• Mindig gyerekektől távol a tárolja a készüléket, egy jól szellőztetett helyiségben. Hibaelhárítás Probléma Lehetséges ok Megoldás A készülék nem működik. A készüléknek nincs áramellátása. Ellenőrizze az aljzatot egy másik készülékkel. Dugja be megfelelően a csatlakozódugaszt. Ellenőrizze az áramkör-megszakítót. Rossz kapcsolóállás. Ellenőrizze a kapcsoló állását. A készülék nem szív. A felfogótartály megtelt. Ürítse ki a felfogótartályt. A szívócsőben vagy a szívófejben idegen test található. Ellenőrizze, hogy a tartozékban nincs-e idegentest. A készülék felborult. 1. Kapcsolja ki a készüléket.

2. Várja meg, amíg a motor teljesen megáll.

A készülék nem adagolja ki a sampont. Rossz kapcsolóállás. Állítsa a Be / Ki kapcsolót II állásba. A sampontartály üres. Töltse fel újra a sampontartályt. A sampontömlő nincs megfelelően csatlakoztatva. Ellenőrizze a sampontömlő csatlakozásait. Ha szük- séges, szüntesse meg a tömlő töréseit. Műszaki adatok Modell: ....................................................................... BSS 1309 Feszültségellátás: ................................ 220 - 240 V~, 50 / 60 Hz Teljesítményfelvétel: ......................................................1200 W Védelmi osztály: ...................................................................... Folyadékok elleni védelem szintje: ..................................IPX4* Nettó tömeg: .............................................................. kb. 6,1 kg

• Ez a készülék megfelel az IPX4 előírásainak. Ez azt jelenti, hogy a készülék minden oldalról védve van a kifröccsenő víz ellen. A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk. Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a legújabb biztonságtechnikai előírások szerint készült. Hulladékkezelés A „kuka” piktogram jelentése Kímélje környezetünket, az elektromos készülé- kek nem a háztartási szemétbe valók! Használja az elektromos készülékek ártalmatla- nítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni! Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás“ gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesíté- sének egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.BSS1309 16.10.17
