MANUAL DE USUARIO BSS 1309 CLATRONIC

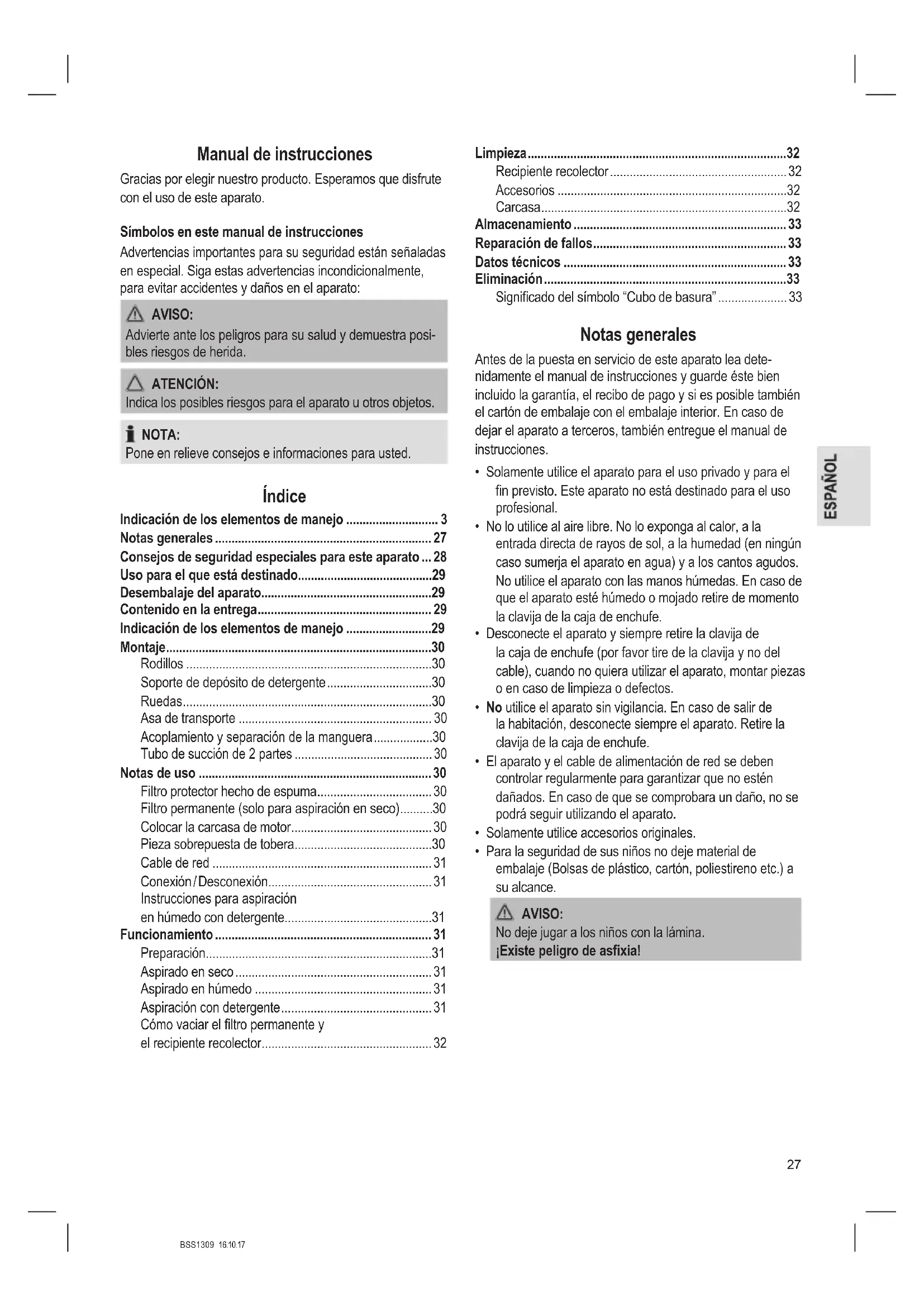

• Manual de instrucciones Gracias por elegir nuestro producto. Esperamos que disfrute con el uso de este aparato. Símbolos en este manual de instrucciones Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato: AVISO: Advierte ante los peligros para su salud y demuestra posi- bles riesgos de herida. ATENCIÓN: Indica los posibles riesgos para el aparato u otros objetos. NOTA: Pone en relieve consejos e informaciones para usted. Índice Indicación de los elementos de manejo p. 3
• Notas generales p. 27
• Consejos de seguridad especiales para este aparato p. 28
• Uso para el que está destinado p. 29
• Desembalaje del aparato p. 29
• Contenido en la entrega p. 29
• Indicación de los elementos de manejo p. 29
• Montaje p. 30
• Rodillos p. 30
• Soporte de depósito de detergente p. 30
• Ruedas p. 30
• Asa de transporte p. 30
• Acoplamiento y separación de la manguera p. 30
• Tubo de succión de 2 partes p. 30
• Notas de uso p. 30
• Filtro protector hecho de espuma p. 30
• Filtro permanente (solo para aspiración en seco) p. 30
• Colocar la carcasa de motor p. 30
• Pieza sobrepuesta de tobera p. 30
• Cable de red p. 31
• Conexión / Desconexión p. 31
• Instrucciones para aspiración en húmedo con detergente p. 31
• Funcionamiento p. 31
• Preparación p. 31
• Aspirado en seco p. 31
• Aspirado en húmedo p. 31
• Aspiración con detergente p. 31
• Cómo vaciar el ltro permanente y el recipiente recolector p. 32
• Limpieza p. 32
• Recipiente recolector p. 32
• Accesorios p. 32
• Carcasa p. 32
• Almacenamiento p. 33
• Reparación de fallos p. 33
• Datos técnicos p. 33
• Eliminación p. 33
• Signicado del símbolo “Cubo de basura” Notas generales Antes de la puesta en servicio de este aparato lea dete- nidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones. p. 33

• Solamente utilice el aparato para el uso privado y para el n previsto. Este aparato no está destinado para el uso profesional.

• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.

• Solamente utilice accesorios originales.

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. AVISO: No deje jugar a los niños con la lámina. ¡Existe peligro de asxia!BSS1309 16.10.17

Consejos de seguridad especiales para este aparato AVISO:

• Sólo utilice el aspirador en cuartos húmedos, si para su protec- ción ha sido conectado en serie un interruptor de protección RCD en el circuito eléctrico. En caso de duda consulte a un electricista autorizado.

• En caso de que el aparato lleno de agua se vuelque accidental- mente, siempre retire primero la clavija de la caja de enchufe, antes de ponerlo nuevamente en posición.

• Desenchufe siempre el aparato cuando cambie accesorios o lo limpie.

• No utilice el aparato en cuartos con peligro de explosión.

• ¡Nunca aspire líquidos explosivos (como aceite combustible, bencina, diluyentes para pinturas, acetona) y polvos (como polvo de magnesio y aluminio), gases inamables así como disolventes y ácidos no diluidos, peligro de explosión! A causa del remolino del aire aspirado podrían formarse vapores o mezclas explosivas. Estas sustancias podrían afectar las piezas y los materiales utili- zados.

• No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cuali- cación similar su reemplazo para evitar peligros.

• Pueden utilizar este aparato niños mayores de 8 años y personas con con minusvalías físicas, sensoriales o mentales, o sin ex- periencia ni conocimientos, siempre que se les someta a super- visión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.

• Los niños no deben jugar con el aparato.BSS1309 16.10.17

• La limpieza y el mantenimiento no deben realizarlo niños sin su- pervisión.

• Nunca aspire sin ltro. ¡Siempre compruebe el correcto ajuste de la bolsa que acaba de colocar!

• Nunca apunte con el chorro a las personas, animales o aparatos eléctricos.

• ¡No aspiren nunca cenizas calientes, objetos agudos o cortantes!

• ¡Durante el funcionamiento mantenga apartado de la boquilla del aspirador, el pelo, piezas de ropa o extremidades del cuerpo!

• ¡Mantenga el aspirador apartado de fuentes de calor, como radia- dores, hornos etc.! Uso para el que está destinado Este aparato incluye las siguientes funciones:

• Aspiración en húmero y en seco

• Aspiración con detergente

• Función de soplante Se ha diseñado para el uso doméstico y aplicaciones similares. Solo se debe utilizar tal y como se indica en este manual. El aparato no se ha diseñado para uso comercial. Cualquier otro uso se considerará no indicado y podrá oca- sionar daños materiales o incluso lesiones personales. El fabricante no será responsable de los daños causados por este uso indebido. Desembalaje del aparato

1. Extraiga el dispositivo de su embalaje.

2. Retire todos los materiales de embalaje, como papel de

aluminio, sujeta cables y envolturas de cartón.

3. Compruebe que todas las piezas estén presentes.

4. En caso de entrega incompleta o de daños, no encienda

el aparato. Devuélvalo a su distribuidor inmediatamente. NOTA: Puede que el aparato todavía tenga algo de polvo o residuos del proceso de fabricación. Recomendamos que limpie el aparato tal y como se describe en el apartado de “Limpieza”. Contenido en la entrega 2 x Ruedas 2 x Rodillos 2 x Patas de los rodillos 1 x Asa de transporte 6 x Tornillos Indicación de los elementos de manejo 1 Tubo de succión, dos piezas 2 Conector de depósito de detergente 3 Cesta de succión 4 Carcasa de motor 5 Conectador / desconectador I / O / II 6 Conector de manguera de detergente 7 Conexión de la manguera 8 Manguera de detergente 9 Manguera de succión 10 Clip de retención 11 Parte inferior del rodillo con dispositivo de montaje para accesorios de boquilla 12 Rodillo 13 Abertura de aspiración 14 Abertura de salida 15 Cepillo de detergente 16 Recipiente recolector 17 Mecanismo de bloqueo 18 Rueda 19 Soporte de depósito de detergente 20 Depósito de detergente 21 Dispositivo de montaje para los accesorios de boquilla 22 Abertura de soplanteBSS1309 16.10.17

23 Asa de transporte 24 Dispositivo de rociado 25 Filtro permanente (aspiración en seco) 26 Filtro protector hecho de espuma 27 Cepillo húmedo / seco 28 Cepillo de tapizados 29 Tobera para juntas NOTA: Para las piezas de sustitución, consulte a su distribuidor. Montaje Antes de poder usar el aparato hay que montarlo. Proceda del modo siguiente: Rodillos

1. Enchufe las patas negras izquierda y derecha en la parte

inferior junto a la abertura de salida del aparato. Asegure cada uno con un tornillo.

2. Meta los rodillos en la parte inferior de cada pata.

Soporte de depósito de detergente Inserte el soporte del depósito de detergente opuesto a los rodillos ya montados. Asegúrelo en cada lado con un tornillo. Ruedas Conecte las ruedas grandes izquierda y derecha en el so- porte del depósito de detergente. NOTA: Una vez montadas las ruedas, ya no es posible desconec- tarlas. Asa de transporte Instale el mango con 2 tornillos sobre la carcasa del motor. Acoplamiento y separación de la manguera Función de aspiración

• Coloque la conexión de la manguera en la abertura de aspiración de el recipiente recolector. Para ello, utilice las guías.

• Gire la conexión de la manguera hacia  . Para retirar la manguera de succión gire la conexión de la manguera en sentido antihorario. Función de soplante

• Inserte la conexión de la manguera en la abertura del so- plante en la carcasa del motor. Para ello, utilice las guías.

• Gire la conexión de la manguera hacia  . Para retirar la manguera de succión gire la conexión de la manguera en sentido horario. Tubo de succión de 2 partes

• Inserte uno de los tubos de succión con el extremo más grueso en el extremo de la manguera.

• Inserte el otro tubo de succión con el extremo más grueso sobre el primer tubo de succión.

• Para soltar los tubos de succión, tire de ellas girándolas un poco. Notas de uso Filtro protector hecho de espuma Debajo del motor hay un ltro protector hecho de espuma. Se necesita para el aspirado en húmedo como para el aspirado en seco.

• Si todavía no está en su lugar, coloque el ltro protector sobre la cesta de succión. NOTA:

• El ltro protector debe encerrar completamente a la cesta de succión.

• Controle con regularidad el asiento correcto y el estado del ltro. Filtro permanente (solo para aspiración en seco) Ponga el ltro permanente sobre el ltro protector. NOTA: El ltro permanente debe encerrar completamente a la cesta de succión. Colocar la carcasa de motor

• Ajuste la carcasa del motor de forma que el interruptor de conexión / desconexión (I / O / II) asiente sobre la abertura de aspiración.

• Cierre ambos mecanismos de bloqueo. Pieza sobrepuesta de tobera Cepillo húmedo / seco Puede aspirar fugas de líquidos o derramados en supercies planas, alfombras y parqué con el cepillo húmedo / seco. NOTA: ¡Compruebe la capacidad de llenado máximo de el reci- piente recolector: 10 litros de líquido sin aditivo espumante! Cepillo de detergente Puede limpiar alfombras con un detergente comercial para alfombras usando el cepillo de detergente. Cepillo de tapizados Puede limpiar tapizados con un detergente comercial para tapizados usando el cepillo de tapizados. Tobera para juntas Para la aspiración de tapicería, cortinas y en esquinas y en ranuras etc.BSS1309 16.10.17

• Desenrolle completamente el cable durante el funciona- miento.

• Después del uso deje que la carcasa del motor se enfríe. Después puede enrollar el cable alrededor de la carcasa del motor. Conexión / Desconexión El interruptor de encender/apagar tiene varias funciones: 0 Apagado I Aspiración en húmero y en seco / función de soplante II Aspiración con detergente NOTA: Posición de interruptor II adicionalmente activa al bomba. Notas para aspiración en húmedo y para aspiración con detergente ATENCIÓN:

• ¡No llene el depósito de detergente con detergentes espumantes!

• Siempre retire el ltro permanente cuando aspire líquidos.

• Cuando la próxima vez quiera aspirar en seco todos los componentes tendrán que estar nuevamente secos. Desconecte inmediatamente el aparato en las situaciones siguientes:

• Durante la espumación

• Si hay una fuga de líquido

• Cuando el recipiente recolector está llena.

• Cuando se cae el aparato. NOTA:

• El recipiente recolector tiene una capacidad máx. de 10 litros de líquido (sin espumación).

• ¡Si se forma espuma en el recipiente recolector, enton- ces la capacidad máxima es de sólo 1,5 litros!

• Al estar lleno el recipiente, se cierra la válvula de ota- dor, el oricio de aspiración y el motor marcha con un elevado número de revoluciones. Desconecte y vacíe inmediatamente el aparato. Funcionamiento Preparación

1. Desenrolle el cable por completo.

2. Compruebe que la tensión de red que usted desea

utilizar se corresponde con la información de la placa de identicación. ATENCIÓN: ¡Tome nota del rango limitado por la longitud del cable!

3. Abra los mecanismos de bloqueo.

4. Retire la carcasa del motor usando el mango.

5. Si todavía no ha montado el ltro protector, conéctelo

como se describe en el capítulo “Notas de uso” “Filtro protector hecho de espuma”. ATENCIÓN: Compruebe que el ltro protector encaja perfectamente. Aspirado en seco

1. Conecte el ltro permanente como se describe en el

capítulo “Notas de uso” “Filtro permanente”.

2. Coloque la carcasa de motor.

3. Cierre los mecanismos de bloqueo.

4. Conecte el cepillo húmedo / seco o la boquilla para grietas

al tubo de succión o directamente a la manguera de succión.

5. Conecte la clavija de red a una toma de corriente puesta

a tierra e instalada correctamente.

6. Ponga el interruptor de conexión / desconexión en I.

7. Aspire ahora en una velocidad constante. No es necesa-

rio apretar. Aspirado en húmedo

1. Desconecte la clavija de red de la toma de corriente.

2. Retire el ltro permanente.

3. Coloque la carcasa de motor.

4. Cierre los mecanismos de bloqueo.

5. Conecte el cepillo húmedo / seco al tubo de succión o

directamente a la manguera de succión.

6. Conecte la clavija de red a una toma de corriente puesta

a tierra e instalada correctamente.

7. Ponga el interruptor de conexión / desconexión en I.

Aspiración con detergente NOTA:

• Por favor dosique la cantidad como indicado en el detergente o en el papel acompañado.

• Además, consulte las instrucciones para alfombras o tapizados para no dañarlos.

• Pruebe el aparato de antemano en un punto insigni- cante. Instalación del accesorio de detergente

1. Desconecte la clavija de red de la toma de corriente.

2. Conecte el cepillo de detergente o tapizados al tubo de

succión o directamente a la manguera de succión. Inserte la manguera del cepillo en el conector de la manguera de detergente.

3. El extremo inferior de la manguera de detergente debe

conectarse a la carcasa del motor. Encontrará símbolos en la carcasa de detergente y la carcasa del motor (

). Conecta la manguera de detergente a la carcasa del motor de manera que los símbolos se miren entre sí. Apriete la manguera de detergente girándola en sentido horario.BSS1309 16.10.17

4. Hay otra manguera en el depósito de detergente.

Conéctelo de la misma manera que se ha descrito anteriormente. NOTA: Asegúrese de que la manguera de detergente no esté retorcida. Manejo

1. Retire el ltro permanente.

2. Coloque la carcasa de motor.

3. Cierre los mecanismos de bloqueo.

4. Llene el depósito de detergente con agua y detergente

de limpieza. No llene más de 3 L. Hay una marca en el depósito de detergente.

5. Conecte la clavija de red a una toma de corriente puesta

a tierra e instalada correctamente.

6. Ponga el interruptor de conexión / desconexión en II.

7. Use la palanca del dispositivo de rociado sobre la man-

guera de succión para liberar el detergente. Cómo desarmar el accesorio de detergente

1. Desconecte la clavija de red de la toma de corriente.

2. Para retirar el cepillo, presione hacia abajo la parte

inferior del conector en la manguera de detergente. Retire la manguera.

3. Retire los extremos de la manguera de la carcasa del

motor girándolos en sentido antihorario. Puede retirar completamente el dispositivo de detergente. Proceda del modo siguiente:

1. Abra las pinzas en la manguera de succión.

2. Extraiga el dispositivo de rociado hacia la manguera d

succión. AVISO: ¡Tenga cuidado con los dedos! El dispositivo de rociado debe extraerse con mucha fuerza. Cómo vaciar el ltro permanente y el recipiente recolector

1. Ponga el interruptor de conexión / desconexión en O.

Retire la clavija de la caja de enchufe.

2. Abra los mecanismos de bloqueo. Desmonte la carcasa

3. En caso necesario extraiga el ltro permanente. Sacúdalo.

4. Retire la manguera de succión.

5. Vacíe el recipiente recolector.

NOTA: Hay una abertura de salida por debajo del oricio de succión. Sostenga el aparato sobre un recipiente correspondientemente grande y gira la tapa en sentido antihorario.

6. En caso necesario, ponga de nuevo el ltro permanente

sobre el ltro protector.

7. Monte de nuevo el conexión de manguera y la carcasa

8. Cierre los mecanismos de bloqueo.

9. Retome el funcionamiento.

• Desconecte siempre el aparato antes de limpiarlo.

• Para su limpieza, en ningún caso sumerja en agua la carcasa motor. Podría causar un electrochoque o un incendio. ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.

• No utilice detergentes agresivos o abrasivos. Recipiente recolector

• Después del uso enjuague el recipiente recolector con agua clara.

• Las impurezas en el recipiente se pueden eliminar con una esponja o un cepillo de nilón.

• Sostenga el aparato sobre un recipiente correspondiente- mente grande y gira la tapa en sentido antihorario. Accesorios Todas las piezas se pueden limpiar en agua corriente templada. NOTA:

• Para la limpieza puede retirar las cerdas del cepillo de detergente. Para hacerlo tire de ellas hacia el lateral.

• Reinicie el funcionamiento solo con el accesorio seco. Carcasa Se puede limpiar la carcasa con un paño levemente hume- decido.BSS1309 16.10.17

• Limpie el aparato tal como se describe y deje que se seque.

• Hay un total de 4 conexiones en la carcasa del motor y en las patas del aparato. Puede guardar los accesorios de boquilla. NOTA: No son adecuados para los tubos de succión.

• Le recomendamos que guarde el aparato en el embalaje original si no va a utilizarlo durante un largo período de tiempo.

• Mantenga siempre el aparato fuera del alcance de los niños en un lugar seco y bien ventilado. Reparación de fallos Problema Causa probable Remedio El aparato no tiene función. El aparato no recibe suministro eléctrico. Compruebe la toma con otro aparato. Compruebe la toma con otro aparato. Compruebe el disruptor de circuito principal. Posición de interruptor incorrecta. Supervise la posición del interruptor. El aparato no aspira. El recipiente recolector está llena. Vacíe el recipiente recolector. En la manguera de succión o en la tobera se encuentra un cuerpo extraño. Controle, si hay un cuerpo extraño en los accesorios. El aparato se ha caído. 1. Desconecte el aparato.

2. Espere hasta que el motor se pare completamente.

3. Vuelva a iniciar el funcionamiento.

El aparato no libera detergente. Posición de interruptor incorrecta. Ponga el interruptor de conexión / desconexión en II. El depósito de detergente está vacío. Llene de nuevo el depósito de detergente. La manguera de detergente no está correctamente conectada. Compruebe las conexiones de la manguera de detergente. En caso necesario, elimine los retorcimientos de la manguera. Datos técnicos Modelo: .....................................................................BSS 1309 Suministro de tensión: ......................... 220 - 240 V~, 50 / 60 Hz Consumo de energía: ...................................................1200 W Clase de protección: ............................................................... Grado de protección frente a líquidos: ............................IPX4* Peso neto: ............................................................ aprox. 6,1 kg

• Este dispositivo cumple con IPX4. Esto signica que el aparato está protegido contra salpicaduras de agua por todos lados. El derecho de realizar modicaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reser- vado. Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especicaciones en razón de la seguridad. Eliminación Signicado del símbolo “Cubo de basura” Proteja nuestro medio ambiente, aparatos eléc- tricos no forman parte de la basura doméstica. Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y en- tregue allí sus aparatos eléctricos que no vaya a utilizar más. Ayudará en evitar las potenciales consecuencias, a causa de una errónea eliminación de desechos, para el medio ambiente y la salud humana. Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos. La información cómo se debe eliminar los aparatos, se ob- tiene en su ayuntamiento o su administración municipal.BSS1309 16.10.17
