РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BSS 1309 CLATRONIC

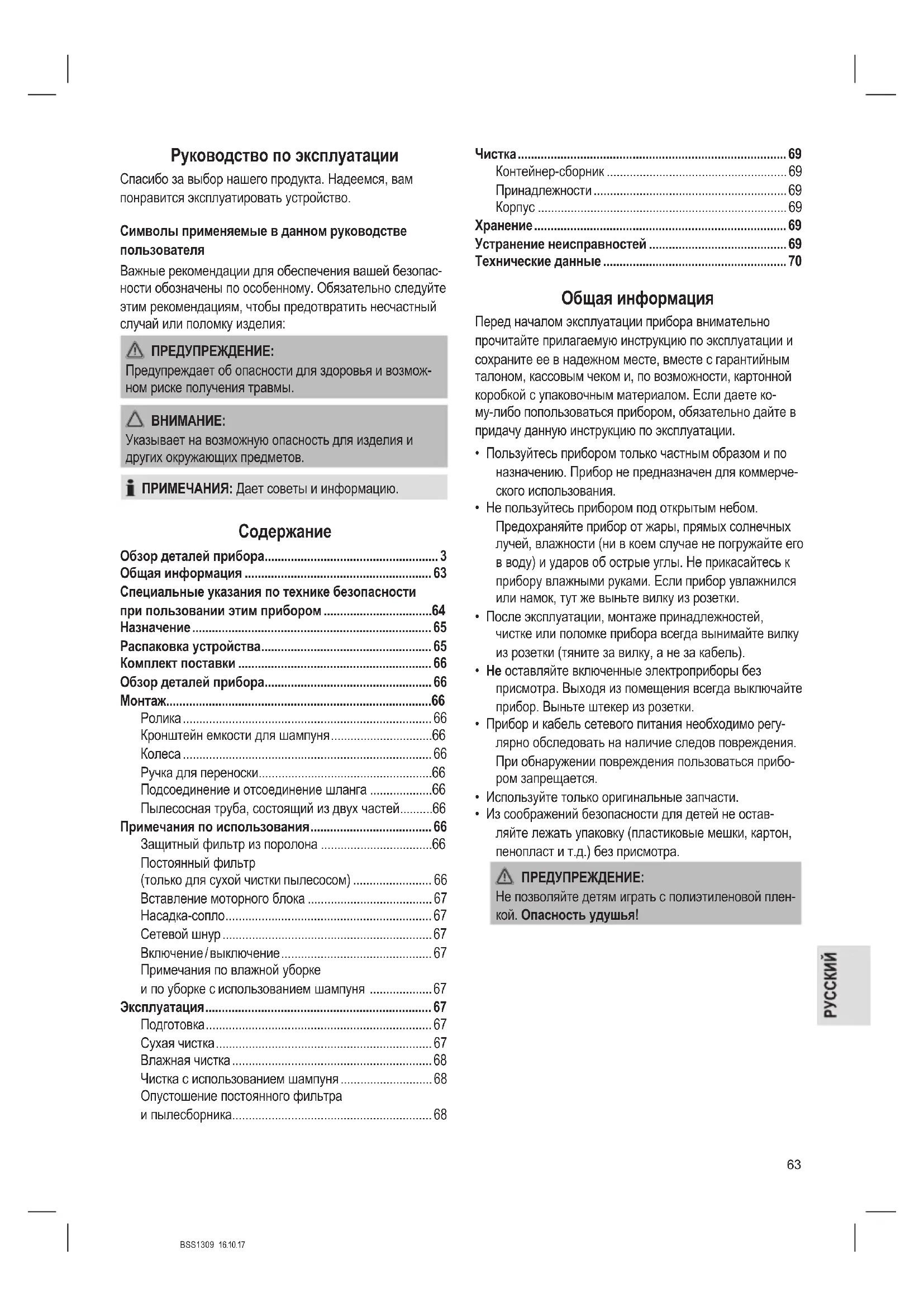

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, вам понравится эксплуатировать устройство.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенно. Обязательно следуйте этим рекомендациям, чтобы предотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ПРИМЕЧАНИЯ: Дает советы и информацию.

Содержание

Обзор деталей прибора.... 3

Общая информация 63

Специальные указания по технике безопасности при пользовании этим прибором....64

Назначение 65

Распаковка устройства....65

Комплект поставки 66

Обзор деталей прибора....66

Монтаж....66

Ролика 66

Кронштейн емкости для шампуня....66

Колеса 66

Ручка для переноски....66

Подсоединение и отсоединение шланга ....66

Пылесосная труба, состоящий из двух частей......66

Примечания по использования......66

Защитный фильтр из поролона 66

Постоянный фильтр

(только для сухой чистки пылесосом) 66

Вставление моторного блока 67

Насадка-сопло....67

Сетевой шнур....67

Включение / выключение 67

Примечания по влажной уборке и по уборке с использованием шампуня ...... 67

Эксплуатация....67

Подготовка....67

Сухая чистка....67

Влажная чистка 68

Чистка с использованием шампуня....68

Опустошение постоянного фильтра и пылесборника....68

Чистка....69

Контейнер-сборник 69

Принадлежности 69

Корпус 69

Хранение....69

Устранение неисправностей 69

Технические данные 70

Общая информация

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте в придачу данную инструкцию по эксплуатации.

- Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования.

- Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.

- После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).

- Не оставляйте включенные электроприборы без присмотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.

- Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрещается.

- Используйте только оригинальные запчасти.

- Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ:

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Специальные указания по технике безопасности при пользовании этим прибором

ПРЕДУПРЕЖДЕНИЕ:

• Пользование прибором во влажных помещениях разрешается только в том случае, если розетка сети подключена через автомат токовой защиты. В случае сомнений, проконсультируйтесь на этот счет у авторизированного специалиста-электрика.
• Если прибор, наполненный водой, случайно опрокинулся, то сначала обязательно вытащите вилку из розетки сети, только после этого разрешается прикасаться к нему.
• При смене принадлежностей или при чистке прибора всегда отключайте его от сети электропитания.
• Не пользуйтесь прибором во взрывоопасных помещениях.
• Ни в коем случае не засасывайте прибором горючие жидкости (как соляру, бензин, растворители, ацетон) или пыль (как алюминиевую или магниевую пудру), горючие газы, а также неразбавленные растворители и кислоты, это взрывоопасно! В этих случаях, благодаря турбулентному течению потока воздуха, могут образоваться взрывоопасные пары или смеси. Кроме этого эти вещества могут испортить детали прибора.
• Не пытайтесь самостоятельно отремонтировать устройство. Обязательно свяжитесь с авторизованным мастером. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур следует заменить у изготовителя, сервисного представителя или других квалифицированных лиц.

ПРЕДУПРЕЖДЕНИЕ:

• Этим прибором могут пользоваться дети старше 8 лет и лица с ограниченными физическими, осязательными и психическими способностями или не имеющие опыта или знаний, если они находятся под надзором или проинструктированы в отношении безопасного пользования прибором и знают о связанных с этим опасностях.
• Не позволяйте детям играть с прибором.
• Чистка и уход за прибором не должны проводиться детьми без надзора.
• Никогда не используйте устройство без фильтра. Проверяйте, правильно ли вставлен фильтр!
• Никогда не направляйте поток воздуха на людей, животных или электроприборы.
• Не пылесосьте горячую золу, острые или режущие предметы!
• Во время работы держите пылесосную трубу на расстоянии от волос, одежды и частей тела!
• Держите пылесос подальше от источников тепла, таких как радиаторы отопления, печи и т.д.!

Назначение

Возможности прибора:

• Влажная и сухая уборка
• Чистка с использованием шампуня
- Функция воздуходувки

Прибор предназначен для использования в быту и аналогичных применений.

Прибор должен использоваться в соответствии с инструкциями в этом руководстве. Он не предназначен для коммерческого применения.

Любое другое применение устройства считается использованием не по назначению, и может привести к материальному ущербу или травме.

Производитель не несет ответственности за ущерб, причиненный использованием устройства не по назначению.

Распаковка устройства

1. Извлеките устройство из его упаковки.
2. Удалите все упаковочные материалы, такие как полиэтиленовая пленка, материал наполнителя, кабельные стяжки и коробки.
3. Убедитесь, что в коробке есть весь комплект поставки.
4. В случае обнаружения повреждений или неполного комплекта поставки, не используйте прибор. Немедленно верните его дилеру.

i ПРИМЕЧАНИЯ:

На устройстве все еще могут оставаться мелкие частицы и пыль, оставшиеся после производственного процесса. Рекомендуется почистить устройство, как описано в разделе "Чистка".

Комплект поставки

2 x колеса
2 x ролика
2 x опоры для роликов
1 х ручка для переноски
6 x винтов

Обзор деталей прибора

1 Пылесосная труба, 2-х секционная
2 Соединитель емкости для шампуня
3 Сетка всасывающей трубы
4 Моторный блок
5 Выключатель вкл / выкл I/O/II
6 Соединитель шланга для шампуня
7 Разъем для подключения пылесосного шланга
8 Шланг для шампуня
9 Пылесосный шланг
10 Зажим
11 Опора с роликом и креплением для насадок
12 Ролик
13 Отверстие всасывания
14 Выпускное отверстие
15 Щетка для мытья ковров
16 Контейнер-сборник
17 Фиксатор
18 Колесо
19 Кронштейн емкости для шампуня
20 Емкость для шампуня
21 Крепление для насадок
22 Отверстие вентилятора
23 Ручка для переноски
24 Распылительное устройство
25 Постоянный фильтр (сухая чистка пылесосом)
26 Защитный фильтр из поролона
27 Щетка для влажной / сухой уборки
28 Щетка для мебельной обивки
29 Узкое сопло

i ПРИМЕЧАНИЯ:

Для замены деталей консультируйтесь с дилером.

Монтаж

Прежде чем использовать прибор, его необходимо собрать. Выполните следующие действия:

Ролика

1. Вставьте левую и правую черные опоры в нижнюю панель рядом с выпускным отверстием прибора. Закрепите каждую опору с помощью винта.
2. Вставьте ролики в нижнюю часть опор.

Кронштейн емкости для шампуня

Вставьте кронштейн емкости для шампуня напротив уже установленных роликов. Закрепите ролики с обеих сторон с помощью винтов.

Колеса

Установите большие колеса слева и справа от кронштейна емкости для шампуня.

i ПРИМЕЧАНИЯ:

После установки колес снять их будет невозможно!

Ручка для переноски

Закрепите 2 винтами ручку на корпусе двигателя.

Подсоединение и отсоединение шланга

Функция всасывания

• Вставьте соединение шланга в отверстие всасывания на пылесборнике. Используйте для этого направляющие.
• Поверните соединение шланга в направлении вперед →. Чтобы снять всасывающий шланг, поверните соединение шланга против часовой стрелки.

Функция воздуходувки

• Вставьте соединение шланга в отверстие вентилятора на корпусе двигателя. Используйте для этого направляющие.
• Поверните соединение шланга в направлении вперед ↗ . Чтобы снять всасывающий шланг, поверните соединение шланга по часовой стрелке.

Пылесосная труба, состоящий из двух частей

• Вставьте в шланг одну из всасывающих труб с более толстым концом.
• Вставьте другую всасывающую трубу более толстым концом в первую всасывающую трубу.
- Для разъединения трубок потяните их слегка проворачивая.

Примечания по использования

Защитный фильтр из поролона

Под электродвигателем находится защитный фильтр из поролона. Он используется как при влажной, так и при сухой чистке.

- Если он не установлен, разместите защитный фильтр поверх сетки всасывающей трубы.

i ПРИМЕЧАНИЯ:

• Фильтр защиты должен полностью охватывать сетку всасывающей трубы.
• Регулярно контролируйте правильную посадку и состояние фильтра.

Постоянный фильтр (только для сухой чистки пылесосом)

Установите над фильтром защиты постоянный фильтр.

i ПРИМЕЧАНИЯ:

Постоянный фильтр должен полностью охватывать сетку всасывающей трубы.

Вставление моторного блока

• Установите корпус электродвигателя так, чтобы выключатель вкл / выкл (I/O/II) находился над отверстием всасывания.
• Защелкните оба фиксатора.

Насадка-сопло

Щетка для влажной / сухой уборки

Пылесос позволяет собирать пролитые или разбрызганные жидкости с плоской поверхности, ковров и паркета с помощью щетки для влажной/сухой уборки.

ПРИМЕЧАНИЯ:

Проверяйте максимальную емкость заполнения пылесборника. 10 л жидкости без добавления вспенивающихся добавок!

Щетка для мытья ковров

Можно чистить ковры с использованием обычных шампуней для чистки ковров и щетки для мытья ковров.

Щетка для мебельной обивки

Можно чистить обивку с использованием обычных шам- пуней для обивки и щетки для чистки обивки.

Узкая насадка

Для чистки драпировки, штор, в углах и углублениях и т.д.

Сетевой шнур

• Во время работы полностью раскручивайте шнур.
• После использования оставьте пылесос, чтобы электродвигатель остыл. После уборки сетевой кабель можно намотать вокруг корпуса двигателя.

Включение / выключение

Положения переключателя вкл / выкл:

0 Выключение
I Влажная и сухая уборка / Функция воздуходувки
II Чистка с использованием шампуня

ПРИМЕЧАНИЯ:

Положение переключателя II служит для включения насоса.

Примечания по влажной уборке

и по уборке с использованием шампуня

ВНИМАНИЕ:

• Не наливайте в емкость шампуни с сильным пенообразованием.
• Всегда вытаскивайте постоянный фильтр, прежде чем начинать собирать жидкости.
  • Перед тем, как опять начать сухую чистку, необходимо тщательно высушить все детали пылесоса.

ВНИМАНИЕ:

Незамедлительно выключайте прибор из розетки в следующих ситуациях:

• Во время появления пены.
• При вытекании жидкости
• При переполнении прибора
• При падении прибора.

ПРИМЕЧАНИЯ:

• Пылесборник рассчитан максимум на 10 л жидкости (без вспенивания).
• При возможном образовании пены в пылесборнике его максимальная емкость составляет 1,5 л!
• Если контейнер наполнится жидкостью, поплавочный клапанзакрывает входное отверстие и мотор вращается на повышенных оборотах. В этом случае тут же выключите пылесос и слейте жидкость с контейнера.

Эксплуатация

Подготовка

1. Полностью размотайте сетевой шнур.
2. Проверьте, чтобы сетевое напряжение соответствовало информации на табличке с номинальными характеристиками.

ВНИМАНИЕ:

Обратите внимание на диапазон, ограниченный длиной кабеля!

1. Откройте фиксаторы.
2. Снимите корпус двигателя с помощью ручки.
3. Если фильтр защиты еще не установлен, установите его в соответствии с описанием в главе "Примечания по использования" → "Защитный фильтр из поролона".

ВНИМАНИЕ:

Проверьте, чтобы защитный фильтр был установлен правильно.

Сухая чистка

1. Установите постоянный фильтр в соответствии с описанием в главе "Примечания по использования" ⇒ "Постоянный фильтр".
2. Вставьте моторный блок.
3. Защелкните фиксаторы.
4. Установите щетку для влажной / сухой очистки или насадку на всасывающую трубу или непосредственно на всасывающий шланг.
5. Вставьте вилку в розетку, имеющую соответствующее заземление.
6. Установите переключатель вкл/выкл в положение I.
7. Пылесосьте с равномерной скоростью. Давить нет необходимости.

Влажная чистка

1. Вытащите вилку из сетевой розетки.
2. Вытащите постоянный фильтр.
3. Вставьте моторный блок.
4. Защелкните фиксаторы.
5. Установите щетку для влажной / сухой очистки на всасывающую трубу или непосредственно на всасывающий шланг.
6. Вставьте вилку в розетку, имеющую соответствующее заземление.
7. Установите переключатель вкл/выкл в положение I.

Чистка с использованием шампуня

i ПРИМЕЧАНИЯ:

• Соблюдайте дозировку, указанную на упаковке или в описании.
• Дополнительно см. инструкции для ковров или обивки, чтобы избежать их повреждения.
• Предварительно проверьте работу прибора на небольшом участке.

Установка принадлежностей для шампуня

1. Вытащите вилку из сетевой розетки.
2. Установите щетку для мытья ковров или щетку для чистки обивки на всасывающую трубу или непосредственно на всасывающий шланг. Вставьте шланг щетки в разъем на шланге для шампуня.
3. Другая часть шланга для шампуня должна быть подсоединена к корпусу двигателя. На шланг для шампуня и на корпус двигателя нанесена соответствующая маркировка (▲ ➡). Присоедините шланг для шампуня к корпусу двигателя так, чтобы совместить метки маркировки. Затяните шланг, повернув его по часовой стрелке.
4. В емкости для шампуня имеется еще один шланг. Подсоедините его описанным выше способом.

i ПРИМЕЧАНИЯ:

Убедитесь, что на шланге для шампуня нет перегибов!

Использование

1. Вытащите постоянный фильтр.
2. Вставьте моторный блок.
3. Защелкните фиксаторы.
4. Налейте в емкость для шампуня воду и чистящий шампунь. Не заливайте более 3 л (3 L). На емкости для шампуня имеется соответствующая метка.
5. Вставьте вилку в розетку, имеющую соответствующее заземление.
6. Установите переключатель вкл/выкл в положение II.
7. Чтобы открыть подачу шампуня, используйте рычаг распылительного устройства на всасывающем шланге.

Снятие принадлежностей для шампуня

1. Вытащите вилку из сетевой розетки.
2. Чтобы снять щетку, нажмите нижнюю часть соединения на шланге для шампуня. Отсоедините шланг.
3. Отсоедините шланги от корпуса двигателя, вращая их против часовой стрелки.

Можно полностью снять устройство для подачи шампуня. Выполните следующие действия:

1. Откройте зажимы на всасывающем шланге.
2. Вытяните распылительное устройство по направлению к всасывающему шлангу.

⚠️ ПРЕДУПРЕЖДЕНИЕ:

Соблюдайте осторожность, чтобы не повредить пальцы! Чтобы вытянуть распылительное устройство, необходимо приложить усилие.

Опустошение постоянного фильтра и пылесборника

1. Установите переключатель вкл/выкл в положение О. Выньте сетевую вилку из розетки.
2. Откройте фиксаторы. Снимите моторный блок.
3. При необходимости снимите постоянный фильтр. Вытрахните его.
4. Вытащите всасывающий шланг.
5. Слейте жидкость с контейнера-сборника.

i ПРИМЕЧАНИЯ:

Под всасывающим отверстием расположено выпускное отверстие. Удерживая прибор над большой емкостью, выкрутите крышку против часовой стрелки.

1. При необходимости снова установите над фильтром защиты постоянный фильтр.
2. Вставьте разъем пылесосного шланга и моторный блок обратно.
3. Защелкните фиксаторы.
4. Прибор готов к дальнейшей эксплуатации.

Чистка

ПРЕДУПРЕЖДЕНИЕ:

• Перед очисткой извлеките вилку из розетки.
- Ни в коем случае не окунайте корпус двигателя для мытья в воду. Это может быть причиной электрического удара или пожара.

ВНИМАНИЕ:

• Не используйте провочные щётки или другие цара- пающие предметы.
• Не используйте сильные или царапающие чистящие средства.

Контейнер-сборник

• После работы прополоскайте контейнер чистой водой.
• Загрязнения контейнера можно удалить при помощи губки или щетки с нейлоновым ворсом.
• Удерживая прибор над большой емкостью, выкрутите крышку против часовой стрелки.

Принадлежности

Все детали можно промыть в теплой проточной воде.

ПРИМЕЧАНИЯ:

• В целях очистки со щетки для мытья ковров можно снять щетину. Для этого тяните ее в сторону.
- Используйте прибор только после того, как принадлежности высохнут.

Корпус

Протрите корпус слегка влажной тряпкой.

Хранение

• Почистите устройство как описано в руко-водстве, и дайте ему полностью высохнуть.
• Всего на корпусе двигателя и на опорах прибора 4 съемных соединения. В них можно хранить насадки.

ПРИМЕЧАНИЯ:

Эти соединения не подходят для всасывающих труб.

• Рекомендуется хранить устройство в его оригинальной упаковке, если оно не используется длительное время.
• Всегда храните устройство в сухом, хорошо вентилируемом месте, недоступном для детей.

Устранение неисправностей

Проблема Возможная причина Помощь
Прибор не функционирует.	Нет электропитания. Проверьте розетку с помощью другого устройства.
	Неправильное положение переключателя. Проверьте положение выключателя.
Прибор не сосет.	Переполнен пылесборник. Опустошите пылесборник.
	В пылесосном шланге или сопле застряло инородное тело.	Проконтролируйте все принадлежности на наличие инородных тел
	Прибор перевернулся. 1. Выключите прибор.2. Подождите, пока электродвигатель полностью остановится.3. Возобновите работу.
Отсутствует подача шампуня.	Неправильное положение переключателя.	Установите переключатель вкл/выкл в положение II.
	Емкость для шампуня пустая.	Залейте в емкость воду и шампунь.
	Неправильно подсоединен шланг для шампуня.	Проверьте подсоединение шланга для шампуня. При необходимости устраните перегибы шланга.

Технические данные

Модель:......BSS 1309

Электропитание: 220 - 240 В\~, 50 / 60 Гц

Потребляемая мощность: 1200 ватт

Класс защиты:......II

Степень защиты от жидкостей: IPX4*

Вес нетто:......прибл. 6,1 кг

* Продукт имеет степень защиты IPX4. Это значит, что прибор полностью защищен от брызг воды.

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Это изделие прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.

البيانات الفنية

BSS 1309.....:الطراز
