HASZNÁLATI ÚTMUTATÓ PCBS 3110 ProfiCare

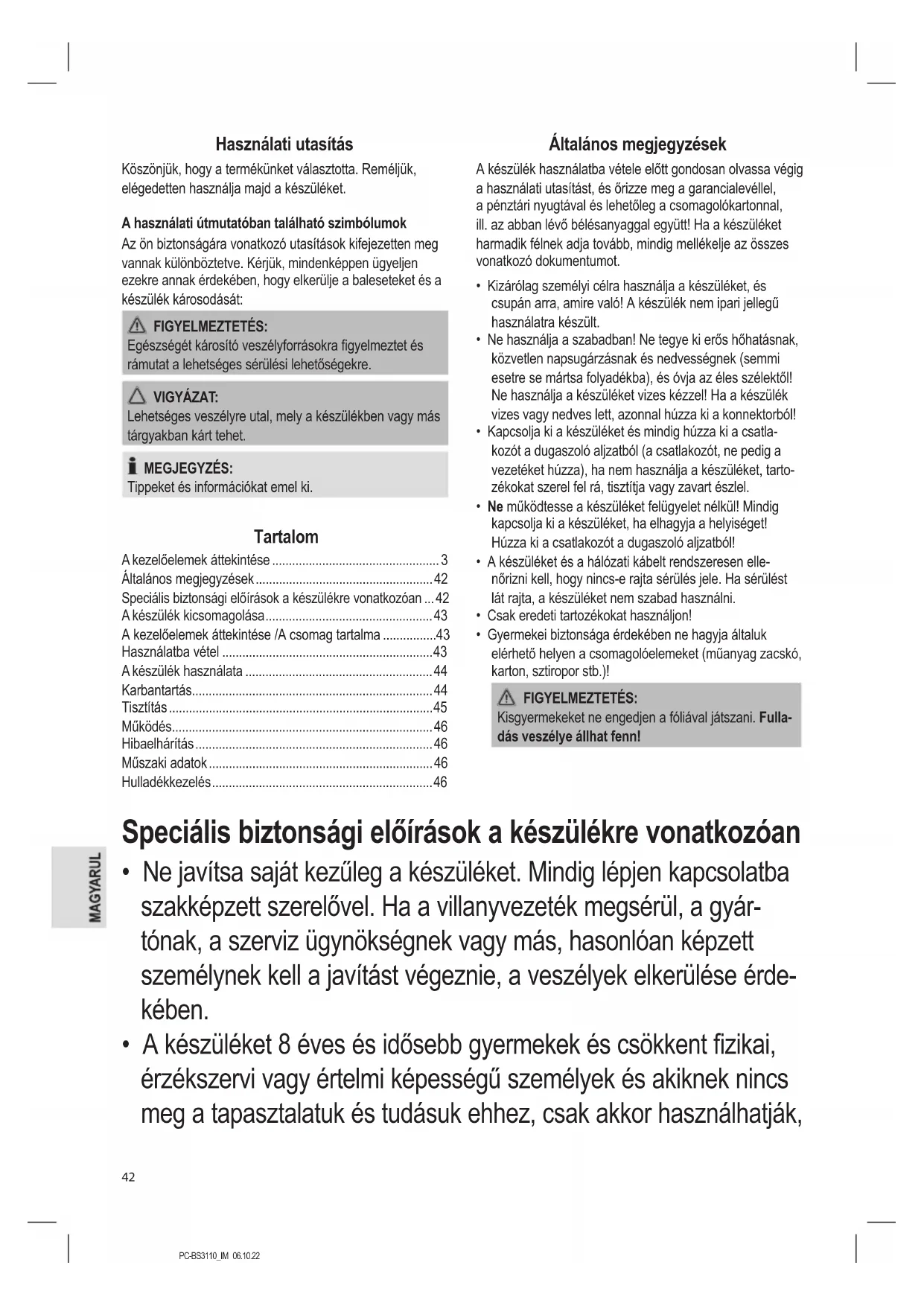

Használati utasítás Köszönjük, hogy a termékünket választotta. Reméljük, elégedetten használja majd a készüléket. A használati útmutatóban található szimbólumok Az ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra gyelmeztet és rámutat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetséges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. MEGJEGYZÉS: Tippeket és információkat emel ki. Tartalom A kezelőelemek áttekintése .................................................. 3 Általános megjegyzések ..................................................... 42 Speciális biztonsági előírások a készülékre vonatkozóan

• A készülék kicsomagolása p. 43
• A kezelőelemek áttekintése /A csomag tartalma p. 43
• Használatba vétel p. 43
• A készülék használata p. 44
• Karbantartás p. 44
• Tisztítás p. 45
• Működés p. 46
• Hibaelhárítás p. 46
• Műszaki adatok p. 46
• Hulladékkezelés Általános megjegyzések A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Ha a készüléket harmadik félnek adja tovább, mindig mellékelje az összes vonatkozó dokumentumot. p. 46

• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült.

• Ne használja a szabadban! Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedvességnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektől! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból!

• Kapcsolja ki a készüléket és mindig húzza ki a csatla- kozót a dugaszoló aljzatból (a csatlakozót, ne pedig a vezetéket húzza), ha nem használja a készüléket, tarto- zékokat szerel fel rá, tisztítja vagy zavart észlel.

• Ne működtesse a készüléket felügyelet nélkül! Mindig kapcsolja ki a készüléket, ha elhagyja a helyiséget! Húzza ki a csatlakozót a dugaszoló aljzatból!

• A készüléket és a hálózati kábelt rendszeresen elle- nőrizni kell, hogy nincs-e rajta sérülés jele. Ha sérülést lát rajta, a készüléket nem szabad használni.

• Csak eredeti tartozékokat használjon!

• Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)! FIGYELMEZTETÉS: Kisgyermekeket ne engedjen a fóliával játszani. Fulla- dás veszélye állhat fenn! Speciális biztonsági előírások a készülékre vonatkozóan

• Ne javítsa saját kezűleg a készüléket. Mindig lépjen kapcsolatba szakképzett szerelővel. Ha a villanyvezeték megsérül, a gyár- tónak, a szerviz ügynökségnek vagy más, hasonlóan képzett személynek kell a javítást végeznie, a veszélyek elkerülése érde- kében.

• A készüléket 8 éves és idősebb gyermekek és csökkent zikai, érzékszervi vagy értelmi képességű személyek és akiknek nincs meg a tapasztalatuk és tudásuk ehhez, csak akkor használhatják,PC-BS3110_IM 06.10.22

ha felügyelet alatt állnak vagy a készülék biztonságos használa- tára megtanították őket és megértették az érintett veszélyeket.

• Gyermekek ne játsszanak a készülékkel.

• A tisztítást és karbantartást gyermekek felügyelet nélkül nem végezhetik.

• Ne szívjon fel a készülékkel nedvességet, ill. folyadékokat!

• Ne szívjon fel forró hamut, hegyes vagy éles tárgyakat!

• Ne használja a készüléket nedves helyiségekben!

• Soha ne porszívózzon lter nélkül! Behelyezés után mindig elle- nőrizze, hogy a lter megfelelően fekszik-e fel!

• Működés közben tartsa távol a porszívófejet a hajától, ruházatától és a testrészeitől!

• Tartsa távol a porszívót olyan hőforrásoktól, mint pl. a radiátorok, kályha stb.! A készülék kicsomagolása

1. Vegye ki a készüléket a csomagolásból.

2. Távolítsa el mindkét védőrészt a készülék aljáról.

3. Ellenőrizze a szállítólevelet, hogy semmi nem hiányzik

4. A veszélyek elkerülése érdekében ellenőrizze a készülé-

ket a lehetséges szállítási sérülések tekintetében. MEGJEGYZÉS: Bármilyen szállítási sérülés esetén azonnal vegye fel a kapcsolatot a forgalmazóval. Ne használjon sérült készüléket! A kezelőelemek áttekintése / A csomag tartalma 1 Levegőszabályozás 2 Markolat 3 Gégecső 4 Csőcsatlakozó 5 Be / ki kapcsoló 6 Hordozófül 7 Porgyűjtő kioldógomb 8 Kábelfelcsévélő gomb 9 Szívóerő-szabályozó 10 Szellőzőrács zárja (kimeneti szűrő) 11 Pozícionáló segéd 12 Portartály 13 Porgyűjtő alaplemez 14 A szívócső csatlakozófeje 15 Szőnyeg / keménypadló váltó 16 Padló szívófej (akasztóval (ábra nélkül)) 17 Teleszkópikus szívócső 18 Parkettatisztító kefe 19 Kombinált résszívó és kefe fúvók Használatba vétel

• Illessze be a szívócső csatlakozófejét a készülék csőcsatlakozójába. Az óramutató járásával ellentétes irányban húzza meg a csatlakozófejet.

• A tömlő ismételt kioldásához forgassa a fejet az óramu- tató járásának irányába.

• Ha szükséges, húzza rá a szívócsövet a fogantyúra!

• Szerelje fel a padlószívó fejet , ill. a tartozékot! A szívófej egység gégecsőről lecsatlakoztatásához enyhén elforgatva húzza ki a szívófejet. Szívófejek Padló szívófej (16) A padlófúvóka görgőkel van ellátva a könnyebb mozgatás- hoz. A padló szívófejjel sima felületek és szőnyegek tisztíthatók.

• A kar segítségével tolja ki vagy húzza be a keféket (15). A fej használatának legjobb módja függ a padló szerkezeté- től. A következő felhasználási módokat javasoljuk:PC-BS3110_IM 06.10.22

• Kefék nélküli használat: Hosszú szőrű padlóburkolatok porszívózása

• Használat kefékkel: Sima padlók és rövid szőrű szőnyegek porszívózásához Parkettatisztító kefe (18) Kényesebb keménypadló, pl. parketta, laminált padló, csempe stb. kíméletesebb tisztításához. Résszívófej, kefés szívófej (19) MEGJEGYZÉS: „2 az 1-ben” típusú átfordítható szívófej Összecsukva, résszívófejként használható. Ha kefés fejként kívánja használni, húzza a kefés részt a nyíl irányában a mechanikus bekattanásig!

• Résszívófej: Sarkok, nyílások és más szűk helyek porszívózásához.

• Kefés szívófej: A por kíméletes eltávolítására kárpitok és matracok nyílásaiból. Kényesebb felületek, például bútorok és függönyök portalanítására is alkalmas. Teleszkópos szívócső (17) A teleszkópos szívócső hossza egyedileg beállítható:

1. Lazítsa meg a rögzítő mechanizmust

a gombnak a nyíl irányába történő elcsúsztatásával és tartásával.

2. Húzza ki az egyik csövet a másikból a

3. Engedje fel a gombot a csatlakozás

rögzítéséhez. Hálózati kábel Húzza ki a hálózati kábelt a kábeltartóból. Az alábbi készü- lék kábelrekesze hátul van. VIGYÁZAT:

• A hálózati kábelt csak a sárga jelölésig húzza ki!

• Semmi esetre se húzza egészen a piros jelölésig, mert megsérülhet a kábelfelcsévélő. MEGJEGYZÉS: Amennyiben a piros jelzés válik láthatóvá, húzza be a vezetéket a vezetékcsévélő gomb segítségével a sárga jelzésig. Elektromos csatlakoztatás

• A tápkábel a fali aljzatba való csatlakoztatása előtt ellenőrizze a hálózati feszültség megfelelőségét. Lásd a készülék adattábláján található információkat.

• Csak megfelelően felszerelt fali aljzatba csatlakoztassa a készüléket. A készülék használata

1. Dugja a dugaszt előírásszerűen szerelt, érintésvédett

2. Kapcsolja be a készüléket a be/ki kapcsolóval a gomb

3. A padló minőségétől függően állítsa be a „Szőnyeg/

kemény padló” átkapcsolót.

4. Állítsa be a szívóerőt a szívóerő beállító gomb segítsé-

5. Porszívózzon egyenletes sebességgel! A porszívót nem

kell rányomni a felületre! MEGJEGYZÉS: Ügyeljen a kábel hosszúsága által megszabott ható- távolságra! Légelzáró A légáram szabályozása vagy a fejre tapadt részek leválasztása céljából nyissa ki a légelzárót! Kikapcsolás és a vezeték felcsévélése

1. Kapcsolja ki a porszívót a be-és kikapcsoló gombbal és

húzza ki a csatlakozót a dugaszoló aljzatból.

2. Fogja a kezében a csatlakozót.

3. Nyomja meg a kábelfelcsévélő gombot , és vezesse meg

kézzel a begördülő kábelt! Tartsa biztosan, hogy nehogy összetekeredjen! Karbantartás A porgyűjtő kiürítése Ürítse ki a porgyűjtőt, amikor az összegyűlt szennyeződés eléri a MAX jelzést.

1. Húzza ki a hálózati dugaszt a fali elektromos aljzatból.

2. Csatlakoztassa le a csövet a csőcsatlakozóról.

3. A porgyűjtő kioldásához nyomja meg a gombot (7).

Vegye ki a porgyűjtőt.

4. Ürítse ki a porgyűjtő tartalmát a szemetesbe. Ehhez a

porgyűjtőn az alaplemez kinyitásához nyomja meg a gombot.

5. Ezután zárja be újra az alaplemezt.

6. Helyezze be a porgyűjtőt a készülékbe. Először illessze

a helyére a készülék alján, majd a tetején rögzítse a kampóval.

7. Ellenőrizze, hogy a porgyűjtő helyzete rögzítve van-e,

úgy, hogy a hordozófogantyúnál fogva megpróbálja kiemeli.PC-BS3110_IM 06.10.22

Szűrő A készülék 4 szűrővel van ellátva. Az általános porzsák- rendszer egy átlátszó porgyűjtőre lett kicserélve. A gyűjtő nagyobb áramlási sebessége lehetővé teszi a nehéz szeny- nyeződések és a kisebb lebegő részecskék elkülönítését a „beszívott levegőtől”. Ezért nincs szükség porzsákok vásárlására. A szűrőrendszert adott időközönként meg kell tisztítani. Szűrőbetét VIGYÁZAT:

• Ne mossa ki a szűrőt mosógépben.

• Ne használjon hajszárítót a szárításhoz.

• A készüléket csak a szűrők megfelelő behelyezése után használja. A következőképpen járjon el szűrő eltávolításakor, megtisz- tításakor és visszahelyezésekor:

1. Az előzőekben leírtak szerint ürítse ki a porgyűjtő

2. Vegye le a porgyűjtő fedelét. Forgassa az óramutató

járásával ellentétesen, a irányába. MEGJEGYZÉS: A „ ” és „ ” jelölések a portartó jobb oldalára vannak nyomtatva.

3. Távolítsa el a nom porszűrőt. Távolítsa el a szivacsbe-

tétet a nom porszűrőből.

4. Távolítsa el a durva szűrőt a szűrőtartóból. Ehhez nyúl-

jon bele a szűrő mélyedéseibe, és húzza ki felfelé.

5. Egy kefével tisztítsa ki a szűrőket. Erős lerakódás ese-

tén folyó víz alatt tisztítsa ki a szűrőket.

6. Visszahelyezés előtt teljesen szárítsa meg a szűrőket.

7. Nedves ruhával törölje át, és utána törölje szárazra a

porgyűjtőt. MEGJEGYZÉS: Ha nedvesség kerül az alaplemez gumi tömítésébe, óvatosan távolítsa el a tömítést, és az alaplemezzel együtt szárítsa meg. Tegye vissza a tömítést.

8. Tegye vissza a durva szűrőt a szűrőtartóba. Ügyeljen

arra, hogy a vezetőfülek a nyílásokba kerüljenek. MEGJEGYZÉS: A mélyedések olyan kiképzésűek, hogy a vezetősínek csak egy oldalról helyezhetők be. Ez megakadályozza a helytelen összeszerelést.

9. Helyezze be a szivacsbetétet a nom porszűrőbe. A

sima oldalának kell láthatónak maradnia. Tegye a nom porszűrőt a durva szűrőre.

10. Tegye vissza a fedelet a portartályra. A vezetőfüleknek

a nyílásokba kell kerülniük. Óvatosan nyomja be, és forgassa el az óramutató járásának irányába, amíg nem kattan a helyére. MEGJEGYZÉS: A mélyedések olyan kiképzésűek, hogy a vezetősínek csak egy oldalról helyezhetők be. Ez megakadályozza a helytelen összeszerelést. Ellenőrizze a fedél felhelyezését. A fogantyú lapos olda- lának kell a tömlőcsatlakozó felé kerülnie.

11. Helyezze be a porgyűjtőt a készülékbe.

Kibocsátófilter A porszívónak van még egy kibocsátóltere is. Ez a készülék hátoldalán található, a parkoló segéd alatt.

1. Nyomja le a kart (10), és vegye ki a szellőzőrácsot.

2. Távolítsa el a szűrőbetétet, és tisztítsa meg. Kefével

tisztítsa meg a szűrőt.

3. Tegye vissza a szűrőt. A vezetőszemeknek felfelé kell

4. Helyezze vissza a szellőzőrácsot a készülékbe.

Ügyeljen a vezetőfülekre. A szellőzőrácsnak hallhatóan rögzülnie kell. Tisztítás FIGYELMEZTETÉS:

• A készülék tisztítása vagy karbantartása előtt húzza ki a hálózati dugót a konnektorból.

• A készüléket semmiképpen ne merítse vízbe tisztítás közben. Ez elektromos áramütést vagy tüzet okozhat.PC-BS3110_IM 06.10.22

• Ne használjon drótkefét vagy más súroló hatású tárgyat.

• Ne használjon agresszív vagy súroló hatású tisztító- szert. A készülékházat puha, száraz kendővel tisztítsuk tisztító- szer hozzáadása nélkül. Működés

• Hagyja a készüléket teljesen kihűlni.

• Csévélje fel teljesen a kábelt!

• Akassza be a padlószívó fejen található horgot a készü- lék hátoldalán lévő parkolóállásba! Hibaelhárítás Probléma Lehetséges ok Elhárítás A készülék nem működik. A készülék nincs csatlakoztatva a hálózatba. Ellenőrizze a hálózati csatlakozást. Ellenőrizze a kapcsoló állását. Gyenge szívóerő. A szívóerő túl gyenge értékre van beállítva. Ellenőrizze a szívóerő-beállító gomb helyzetét. A porgyűjtő megtelt. Ürítse ki a porgyűjtőt. A szűrők szennyezettek. Tisztítsa meg a szűrőket a „Karbantartás” részben leírtak szerint. VIGYÁZAT: Csak száraz szűrőkkel folytassa a készülék használatát! A szívócsőbe vagy a fúvókába valami beszorult. Ellenőrizze, hogy nem szorult-e be valami a tartozékba. Műszaki adatok Modell: ................................................................. PC-BS 3110 Feszültségellátás: ..............................220 – 240 V~, 50 / 60 Hz Teljesítményfelvétel: ......................................................700 W Védelmi osztály: ................................................................... Nettó súly: ................................................................kb. 4,1 kg A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk. Ezt a készüléket az összes vonatkozó, hatályos CE-irány- elvnek megfelelően tesztelték, és a legújabb biztonsági előírásoknak megfelelően gyártották. Hulladékkezelés A „kuka” piktogram jelentése Kímélje környezetünket, az elektromos készülé- kek nem a háztartási szemétbe valók! Használja az elektromos készülékek ártalmat- lanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni! Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesí- tésének egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket. Az Ön kereskedője és szerződéses partnere köteles a régi készüléket is ingyenesen visszavenni.PC-BS3110_IM 06.10.22
