BEDIENUNGSANLEITUNG PCBS 3110 ProfiCare

2PC-BS3110_IM 06.10.22

• Übersicht der Bedienelemente Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegląd elementów obsługi • A kezelőelemek áttekintése Обзор деталей прибора •4 PC-BS3110_IM 06.10.22 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Inhalt Übersicht der Bedienelemente p. 3
• Allgemeine Hinweise p. 4
• Spezielle Sicherheitshinweise für dieses Gerät p. 4
• Auspacken des Gerätes p. 5
• Übersicht der Bedienelemente / Lieferumfang p. 5
• Inbetriebnahme p. 5
• Benutzen des Gerätes p. 6
• Wartung p. 7
• Reinigung p. 8
• Aufbewahrung p. 8
• Störungsbehebung p. 8
• Technische Daten p. 8
• Garantie p. 8

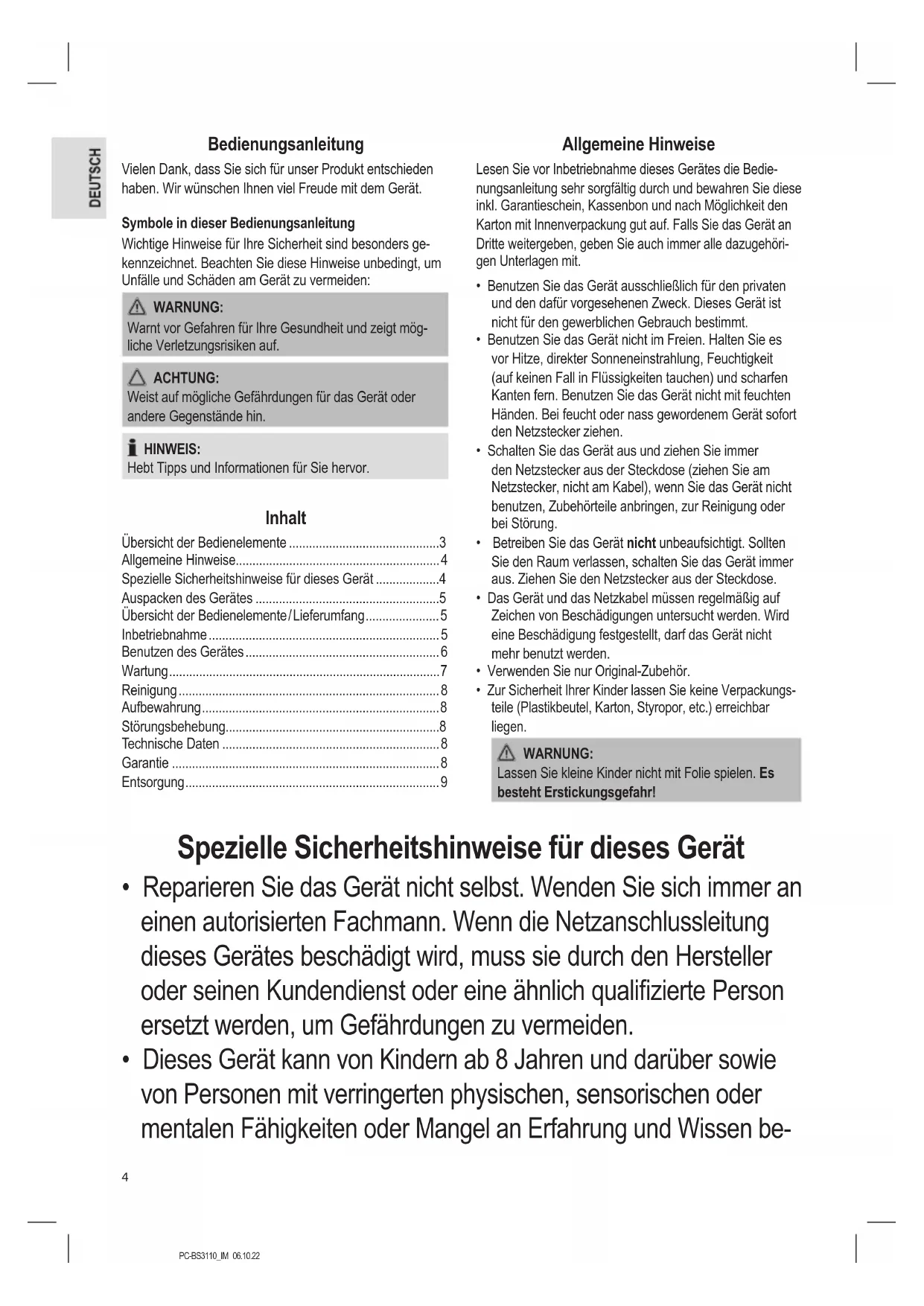

• Entsorgung Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehöri- gen Unterlagen mit. p. 9

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Netzstecker aus der Steckdose (ziehen Sie am Netzstecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Netzstecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich immer an einen autorisierten Fachmann. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be-5 PC-BS3110_IM 06.10.22 nutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körper- teile von der Staubsaugerdüse fern!

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie die beiden Schutzteile von der Unterseite

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Überprüfen Sie das Gerät auf eventuelle Transportschä-

den, um Gefährdungen zu vermeiden. HINWEIS: Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an Ihren Händler. Ein be- schädigtes Gerät nicht in Betrieb nehmen! Übersicht der Bedienelemente / Lieferumfang 1 Luftschieber 2 Griff 3 Saugschlauch 4 Schlauchanschluss 5 Ein / Aus Schalter 6 Tragegriff 7 Entriegelungstaste für Staubbehälter 8 Taste zur Kabelaufwicklung 9 Saugleistungsregler 10 Verschluss des Lüftungsgitters (Auslasslter) 11 Parkhilfe 12 Staubbehälter 13 Bodenplatte des Staubbehälters 14 Verbindungskopf des Saugschlauches 15 Umschalter Teppich / Hartboden 16 Bodendüse (mit Haken (ohne Abbildung)) 17 Teleskop-Saugrohr 18 Parkettbürste 19 Kombinierte Bürsten- / Fugendüse Inbetriebnahme

• Stecken Sie den Verbindungskopf des Saugschlauches in den Schlauchanschluss des Gerätes. Drehen Sie den Verbindungskopf gegen den Uhrzeigersinn fest.

• Um den Schlauch wieder zu lösen, drehen Sie den Ver- bindungskopf im Uhrzeigersinn.

• Stecken Sie ggf. das Saugrohr am Griffstück auf.

• Montieren Sie die Bodendüse bzw. das Zubehör. Um die Düsenaufsätze vom Saugrohr zu lösen, ziehen Sie diese unter leichtem Drehen ab. Düsenaufsätze Bodendüse (16) Die Bodendüse ist zur leichteren Führung mit Rollen aus- gestattet.6 PC-BS3110_IM 06.10.22 Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (15) stellen Sie die Bürsten nach außen oder nach innen. Die optimale Anwendung richtet sich nach der Beschaffen- heit des Bodens. Wir empfehlen folgenden Einsatz:

• Einsatz ohne Bürsten: Zum Saugen von Teppichböden mit hohem Flor

• Einsatz mit Bürsten: Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor Parkettbürste (18) Für die schonende Reinigung von empndlichen Hartböden wie Parkett, Laminat, Fliesen usw. Bürsten- / Fugendüse (19) HINWEIS: Aufklappbare „2 in 1“ Düse Zusammengeklappt können Sie sie als Fugendüse be- nutzen. Möchten Sie die Bürstendüse verwenden, ziehen Sie am Bürstenteil in Pfeilrichtung, bis diese mechanisch einrastet.

• Fugendüse: Damit saugen Sie Schmutz aus Ecken, Fugen und kleinen Zwischenräumen.

• Bürstendüse: Damit holen Sie Schmutz schonend aus Schlitzen von Polstern und Matratzen. Auch zur Staubaufnahme auf empndlichen Oberächen wie Möbel oder Gardinen geeignet. Teleskop-Saugrohr (17) Sie können die Länge des Teleskop-Saugrohres individuell einstellen:

1. Lösen Sie die Verriegelung, indem Sie

die Taste in Pfeilrichtung schieben und festhalten.

2. Ziehen Sie das eine Rohr aus dem ande-

ren auf die gewünschte Länge.

3. Lassen Sie die Taste los, um die Verbin-

dung zu verriegeln. Netzkabel Ziehen Sie das Netzkabel aus dem Kabelfach. Das Kabel- fach bendet sich an der Rückseite des Gerätes unten. ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur gelben Mar- kierung.

• Ziehen Sie das Kabel auf keinen Fall bis zur roten Markierung, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste wieder bis zur gelben Markierung ein. Elektrischer Anschluss

• Bevor Sie den Stecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung stimmt. Die Angaben zum Ge- rät nden Sie auf dem Typenschild.

• Schließen Sie das Gerät nur an eine geprüfte Steckdose an. Benutzen des Gerätes

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose.

2. Schalten Sie das Gerät mit dem Ein- / Aus Schalter ein,

indem Sie die Taste nach unten drücken.

3. Stellen Sie je nach Bodenbelag den Umschalter

„ Teppich / Hartboden“ ein.

4. Stellen Sie die Saugleistung am Saugleistungsregler

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Luftschieber Öffnen Sie den Luftschieber am Schlauch- griff zur Luftregulierung oder, um an der Düse haftende Teile zu lösen. Ausschalten und Stromkabel aufrollen

1. Schalten Sie den Bodenstaubsauger am

Ein- / Aus-Schalter aus und ziehen Sie den Stecker aus der Steckdose.

2. Halten Sie das Kabel fest, um ein Herumschlagen zu

3. Drücken Sie die Taste für die Kabelaufwicklung und

führen Sie das Kabel nach.7 PC-BS3110_IM 06.10.22 Wartung Entleeren des Staubbehälters Entleeren Sie den Staubbehälter, wenn der Schmutz die Markierung MAX erreicht.

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Lösen Sie den Schlauch vom Schlauchanschluss.

3. Drücken Sie die Taste (7), um den Staubbehälter zu ent-

riegeln. Entnehmen Sie den Staubbehälter.

4. Entleeren Sie den Staubbehälter über einem Mülleimer.

Ziehen Sie dazu die Verriegelung am Staubbehälter, um die Bodenplatte zu öffnen.

5. Schließen Sie die Bodenplatte wieder.

6. Befestigen Sie den Staubbehälter am Gerät. Setzen Sie

ihn zuerst unten am Gerät an und klicken Sie ihn mit dem Haken oben ein.

7. Prüfen Sie den festen Sitz des Staubbehälters, indem

Sie das Gerät am Tragegriff kurz anheben. Filter Ihr Gerät verfügt über 4 Filter. Das herkömmliche Staub- beutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Die Filter müssen regelmäßig gereinigt werden. Filtereinsatz ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.

• Verwenden Sie keinen Haartrockner zum Trocknen.

• Nehmen Sie das Gerät nur wieder in Betrieb, wenn die Filter korrekt montiert sind. Um den Filtereinsatz herauszunehmen, zu reinigen und wieder einzusetzen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.

2. Lösen Sie den Deckel des Staubbehälters. Drehen Sie

ihn dazu gegen den Uhrzeigersinn in Richtung

HINWEIS: Die Markierungen „ “ und „ “ nden Sie eingeprägt auf der rechten Seite des Staubbehälters.

3. Nehmen Sie den Feinstaublter ab. Entnehmen Sie den

Schaumstoffeinsatz aus dem Feinstaublter.

4. Entnehmen Sie den Grobschmutzlter aus dem Staub-

behälter. Greifen Sie dazu in die Aussparungen des Filters und ziehen Sie ihn nach oben heraus.

5. Sie können die Filter ausbürsten. Bei stärkeren Ver-

schmutzungen reinigen Sie die Filter unter ießendem Wasser.

6. Lassen Sie die Filter an der Luft vollständig trocknen,

bevor Sie sie wieder einsetzen!

7. Den Staubbehälter können Sie mit einem feuchten Tuch

auswischen. Trocknen Sie ihn danach ab. HINWEIS: Sollte Feuchtigkeit unter die Gummidichtung der Bodenplatte gelangt sein, entnehmen Sie die Dichtung vorsichtig und trocknen Sie diese sowie die Boden- platte ab. Setzen Sie die Dichtung wieder ein.

8. Setzen Sie den Grobschmutzlter zurück in den Be-

hälter. Achten Sie darauf, dass die Führungen in den Aussparungen sitzen. HINWEIS: Die Aussparungen sind so gefertigt, dass die Führun- gen nur in einer Position passen. Dies verhindert den falschen Zusammenbau.

9. Legen Sie den Schaumstoffeinsatz in den Feinstaublter

ein. Die glatte Seite muss sichtbar sein. Setzen Sie den Feinstaublter auf den Grobschmutz- lter.

10. Setzen Sie den Deckel wieder auf den Staubbehälter.

Die Führungen müssen in die Aussparungen passen. Drücken Sie ihn leicht an und drehen Sie ihn im Uhr- zeigersinn fest, bis er einrastet. HINWEIS: Die Aussparungen sind so gefertigt, dass die Führun- gen nur in einer Position passen. Dies verhindert den falschen Zusammenbau. Prüfen Sie den korrekten Sitz des Deckels. Die ab- geachte Seite des Griffs muss über dem Schlauch- anschluss sitzen.

11. Setzen Sie den Staubbehälter zurück in das Gerät.

Auslassfilter Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Er bendet sich auf der Rückseite des Gerätes neben der Parkhilfe.

1. Drücken Sie den Hebel (10) nach unten und nehmen

Sie das Lüftungsgitter ab.

2. Entnehmen Sie den Filtereinsatz und reinigen Sie die-

sen. Sie können den Filter ausbürsten.

3. Setzen Sie den Filter wieder ein. Die Führungsösen

müssen nach oben zeigen.

4. Setzen Sie das Lüftungsgitter zurück an das Gerät. Be-

achten Sie die Führungsnasen. Das Lüftungsgitter muss hörbar einrasten. Service Alle Service relevanten Themen, sowie Informationen für die Bestellung von Ersatzteilen / Zubehören innerhalb und außerhalb der Garantie, nden Sie auf unserer Homepage: www.procare-germany.de / service8 PC-BS3110_IM 06.10.22 Reinigung WARNUNG:

• Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel. Aufbewahrung

• Lassen Sie das Gerät vollständig abkühlen.

• Rollen Sie das Kabel komplett ein.

• Hängen Sie den Haken der Bodendüse in die Parkhilfe auf der Rückseite des Gerätes ein. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Stromversorgung. Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters. Schwache Saug- leistung. Die Saugleistung ist zu gering eingestellt. Kontrollieren Sie die Position des Reglers. Der Staubbehälter ist voll. Entleeren Sie den Staubbehälter. Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. ACHTUNG: Nehmen Sie den Betrieb nur mit trockenen Filtern wieder auf! Im Saugschlauch oder in der Düse be- ndet sich ein Fremdkörper. Kontrollieren Sie das Zubehör auf Fremdkörper. Technische Daten Modell: ................................................................. PC-BS 3110 Spannungsversorgung: ......................220 – 240 V~, 50 / 60 Hz Leistungsaufnahme:......................................................700 W Schutzklasse: ....................................................................... Nettogewicht: ...........................................................ca. 4,1 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits- technischen Vorschriften gebaut. Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge- währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung ge- eignetes Gerät – auch teilweise – gewerblich nutzen.9 PC-BS3110_IM 06.10.22

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland sowie die elektronische Übersendung einer Kopie des Kaufbelegs (wird bei der Anmeldung zur Garantieabwicklung automatisch ab- gefragt, siehe Punkt Garantieabwicklung). Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkenn-

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht ver-

längert. Es besteht auch kein Anspruch auf neue Garan- tieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Inverkehrbringer des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 08 2021 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, lässt es sich in unserem Serviceportal zur kos- tenlosen Garantieabwicklung anmelden. Bitte besuchen Sie hierzu unsere Service-Seite www. procare-germany.de / service und klicken Sie auf Kundenservice. Bitte folgen Sie den Anweisungen zur Garantieabwicklung. Sie erhalten nach Abschluss der Anmeldung ein Versand- ticket per E-Mail sowie weitere Informationen rund um die Abwicklung Ihrer Reklamation. Das Versandticket kleben Sie bitte auf den Karton Ihres gut verpackten Gerätes und geben ihn bei der nächsten An- nahmestelle unseres Paketdienstleisters ab. Bitte achten Sie darauf, eine Kopie Ihres Kaufbeleges (Kas- senbon, Rechnung, Lieferschein) als Garantienachweis bei der Anmeldung zur Garantieabwicklung hochzuladen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Weiter nden Sie unter www. procare-germany.de / service

• einen Downloadbereich für Bedienungsanleitungen, Kataloge sowie Produktspezische Downloads (z. B. EU-Datenblätter)

• einen Zugang zu unserem Ersatzteile- und Zubehör- Shop

• eine Übersicht über aktuelle Kundeninformationen Stand 08 2021 Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten- freien Rücknahme des Altgerätes verpichtet.PC-BS3110_IM 06.10.22
