PCBS 3110 - Aspiradora ProfiCare - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO PCBS 3110 ProfiCare

Indicación de los elementos de manejo · Elementi di commando · Overview of the Components

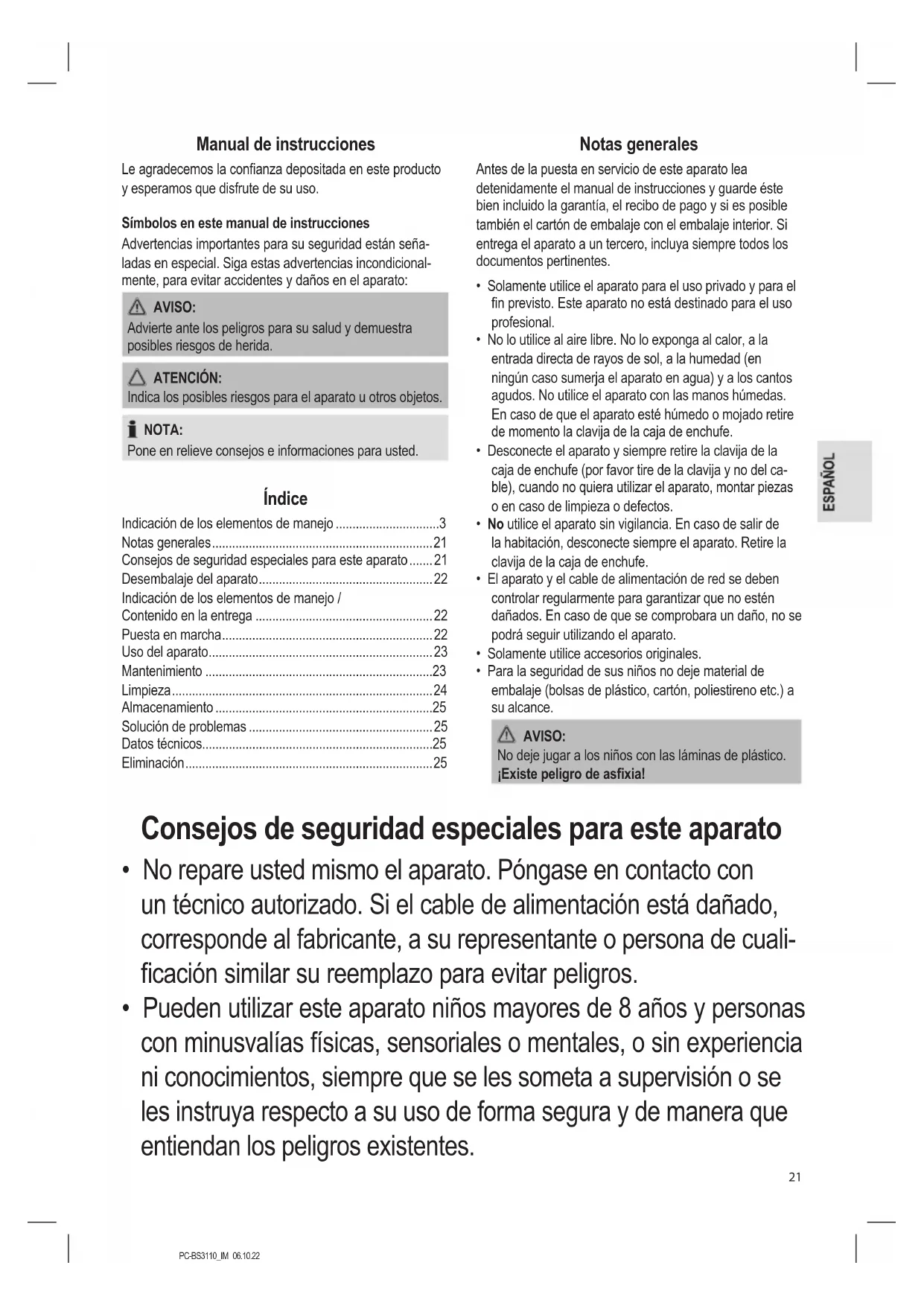

Manual de instrucciones

Le agradecemos la confianza depositada en este producto yesperamos que disfrute de su uso.

Simbolos en este manual de instructaciones

Advertencias importantes para su seguridad estáalandadas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante lospeligos para su salute y demuestra posibles riesgos de herida.

ATENCIón:

Indica los posibles riesgos para el aparato u otros objetivos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Indices

Indicación de los elementos de manejo 3

Notas generales 21

Consejos de segundad especials para este aparato.....21

Desembalaje del aparato 22

Indicación de los elementos de manejo /

Contenido en la entrega 22

Puesta en marcha 22

Uso del aparato 23

Mantenimiento 23

Limpieza 24

Almacenamento 25

SolutiOn de problemas 25

Datos techniques. 25

Eliminación 25

Notas generales

Antes de la puesta en servicios de este aparato lea detenidamente el manual de instrucciones y guarde este bien incluido la garantía, el recibo de pago y si es possible también el carton de embalaje con el embalaje interior. Si entrega el aparato a un tercero, incluya siempre todos los documents pertinentes.

• Solamente utilise el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• No lo utilise al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilise el aparato con las manos humedes. En caso de que el aparato está humedo o mojado retire de momento la clavija de la caja de enchufe.
• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utiliser el aparato, montar piezas o en caso de limpieza o defectos.
• No utilise el aparato sin vigilancia. En caso de salir de la habitación, desconnecte siempre el aparato. Retire la clavija de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén danados. En caso de que se comprobara un día, no se podrá seguir utilizando el aparato.
• Solamente utilise Accessories originales.
• Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No doit estar a los niños con las láminas de plástico.

Existe peligro de asfixia!

Consejos de seguridad especials para este aparato

• No repareastedimismoelaparato.Póngaseencontacto con un先进技术oriderado.Sielcabledealimentacionestadañado, correspondedalfabricante,a surepresentanteopersonadecualificacionsimilarsreemplazo paraevitarpeligros.

• Puede utiliser este aparato niños mayores de 8 años y personas con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se lesinstruya Respecto a su uso de forma segura y deforma que entiendan lospeligros existentes.

• Los niños no deben usar con el aparato.

• La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.
• No aspiren nunca agua uOTHER LIQUIDO!
• No aspiren nunca cenizas calientes, objetos agudos o cortantes!
• No utilise el aparato en espacios humedes!
• Nunca aspire sin filtro. Siempre compruebe el correcto ajuste de la bolsa que acaba de colocar!
• Durante el funciona mantenga apartado de la boquilla del aspirador, elleo, piezas de ropao extremidades del cuerpo!
• Mantenga la aspiradoraApartada de fuentes de calor como radiadores, estufas etc.!

Desembalaje del aparato

1. Extraiga el aparato de su embalaje.
2. Retire las dos piezas de proteccion de la para inferior del aparato.
3. Compruebe el ambito de entrega para su finalizacion.
4. Compruebe el aparato para ver si Tiene algo dano debido a su transporte, para evaporar posibles peligos.

NOTA:

En caso daños debidos al transporte, pángase en contacto con su proveedor de inmediato. JNo utilise el aparato danado!

Indicación de los elementos de manejo / Contenido en la entrega

1 Control del aire
2 Asa
3 Manquera de aspiración
4 Conexión de manguera
5 Botón de encendido / apagado
6 Asa de transporte
7 Botón de aperture del compartmento del polvo
8 Tecla para el enrollimiento de cable
9 Control de potencia de succion
10 Bloqueo de ventilacion de la rejilla (filtr exterior)
11 Soporte de apoyo para el tubo telescópico
12 Conteditor de polvo
13 Tapa de base del compartmento del polvo
14 Cabezal de conexión para la manguera de la aspiradora
15 Selector de alfombras / suelo duro
16 Boquilla para el suejo (con gancho (sinImagen))

17 Tubo de aspiración telescópico
18 Cepillo para parque
19 Boquilla de cepillo y accesos para grietas combinado

Puesta en marcha

• Introduzca el CZezeal de conexion de la manguera de succion en la conexion de la manguera del aparato. Apriete el czeazal de la conexion en sentido contrario a las agujas del reloj.
• Para volver a soltar el conductor, gire el cerrazal conector en sentido de las agujas del reloj.
• En caso de que seanecessary, encaje el tubo aspirador en la empuñadura.
• Coloque la tobera de suelo, es decideir el accesorio. Para seperar los accesorios de la boquilla del tubo de aspiracion, tire de ellos girandolos ligeramente.

Accosorios de boquilla

Boquilla para el suejo (16)

La boquilla para sueños cuenta con ruedas para facilitar el movimiento.

Con la boquilla para el sueño podrá limpiar superficies planas y alfombras.

• Ajuste los cepillos hacía fuera o hacía dentro utilizando la palanca (15).

El mejor uso del aparato depende de la textura del revestimiento del sueño. Recomendamos el uso singular:

• Uso sin cepillos: Para aspirar revestimientos del suejo con pelo长大o

• Uso con cepillos: Para aspirar suelos planos y moquetas deleo corto

Para una limpieza suave de sueños duros sensibles como el parquet, laminado, azulejos, etc.

Boquilla rinconera, boquilla con cepillo (19)

NOTA: Boquilla plegable "2 en 1" Plegada la可以选择 utiliser como tobera para juntas. Si quiere usar la tobera de cepillo, tire del cepillo en direccion de la flecha, hasta que encaje mecánico.

• Boquilla rinconera: Para aspirar sociedad de esquinas, juntas y espacios微量元素.

• Boquilla con cepillo: Para eliminar suavamente la suciedad de las ranuras de tapiceria y colchones. también es adequada para eliminar polvo de superficies sensibles, como muebles o cortinas.

Tubo de aspiración telescopico (17)

La longitud del tubo de aspiracion telescopico se possible ajustar individualmente:

1. Afloje el mecanismo de bloqueo deslizando y sujetando el boton en la direccion de la flecha.

2. Extraer un tubo desde el othero hacer alcanzar la longitud deseada.

3. Suelte el botón para bloquear la conexión.

Cable de alimentacion

Tire del cable de red desde el compartmento de cables.El compartmento de cable está ubicado en la parte posterior del aparato.

ATENCLON:

• Por favor tire del cable solamente hasta la MARCación amarilla.
• Nunca tire hasta la MARCación roja, ya que el enrollmentejo de cable se podra estropear.

NOTA:

En caso de que la MARCACION roja está visible, recoja el cable hasta la MARCACIONamarilla con ayudde la tecla para el enrollamento de cable.

Conexión electrica

• Antes de conectar el enchufe a una toma de corriente, verifique que la tension de la red sea correcta. Consulte las specifications en la etiqueta del dispositivo.
• Conecte el dispositivo a una toma certificada solamente.

Uso del aparato

1. Introduzca la clavija en una caja de enchufe con toma tierra, e instalada por la norma.
2. Encienda el aparato con el interruptor de encendido / apagado, acontedo el botón hacía abajo.
3. Dependiendo de las caracteristicas del suejo ajuste el comutador "Moqueta / Suelo duro".
4. Ajuste la potencia de aspiracion por medio del control de potencia de aspiracion.
5. Aspire ahora en una velocidad constante. No es necesario apretar.

NOTA:

iTenga atencion con el alcance del cable, ya que es limitado!

Regulador de admisión

Abra el regulator de admisión que se encuesta en la empañadura del tubo flexible, para su regulación de aire o para soltar piezas que se hayan pegado en la tobera.

Desconexión y enrollimiento del cable de alimentación

1. Desconecte el aspirador en el interruptor de encendido / apagado y retire la clavija de la caja de enchufe.
2. Mantenga la clavija en la mano.
3. Presione la tecla para el enrollimiento de cable y guie el cable. Mantenga el cable para evaporar que se enrolle.

Mantenimiento

Vacia el compartmento del polvo cuando este suecio y alcance lamarca del maximo MAX.

1. Desenchufe de la toma de corriente.
2. Separe la manguera de la conexión de la manguera.
3. Presione el botón (7) para soltar el colector de polvo. Suelte el compartmento del polvo.
4. Vacie el compartmento del polvo sobre un cubo de basura. Para hacerlo, tire del pestillo del compartmento del polvo para abrir la tapa de base.

5. Luego cierra la tapa de base.

6. Acople el compartmento del polvo al aparato. Primero coloque por la parte inferior al aparato y bajo asegüre lo con el gancho en la parte superior.

7. Compruebe que la posicón del compartmento del polvo está bien sujeta elevando un poco el aparato como si lo Transportara.

Filtros

El aparato dispone de 4 filtros. El sistemas común de bolsa de polvo se ha sustituido por un compartmento del polvo transparente. Una mayor velocidad del flujo permiteSeparatedas particulas que flotan de la或多idad fuerte y ligera del aire aspirado.

Por tanto, no esnecessary comprar bolas de polvo.

Los filtros deben limpiarse periodicamente.

Cartucho del filtro

ATENCLON:

• No lave el filtro en la lavadora.
• No utilise un secador para secarlo.
• Utilice solamente el aparato cuando de que los filtros se hayan instalado correctamente.

Procede conforme a lo作為 para desmontar, limpiar y volver a instalar el cartucho del filtro:

1. Vacie el compartmento del polvo según se ha descripto anteriorsmente.
2. Retire la tapa del compartmento del polvo. Girelo en sentido contrario a las agujas del reloj, en direccion a

Las MARCAS "y" se han grabado en la parte derecha del deposito para el polvo.

1. Saque el filtro para polvoedo. Saque el accesorio de espuma del filtro para polvoedo.
2. Saque el filtro para polvo grueso del compartmento del polvo. Para hacer este, alcance el rebaje del filtro y tire hacía arriba para retirarlo.
3. Utilice un cepillo para limpiar los filtros. En caso de manchas resistentes, limpie los filtros bajo del agua.

4. Deje/secar los filtros al aire completeness antes devoltar a colocarlos.

5. Limpie el compartmento del polvo con un pañó humedo y fuego seque con除外.

NOTA:

Si entra humedad en el cierre de goma de la tapa de base, retire cuidadosamente el cierre y sequelo, al igual que la tapa de base. Bombie el soporte.

1. Vuelva aponer el filtro para suciedad grueso en el compartmento. Asegúrese de que las guías se asienten en las apertureuras.

NOTA:

Losrebajessehanhecho de manera que las guas sepuedeacoplar solo enuna posicion.Esto evita el montajeincorrecto.

1. Introduzca el accesorio de espuma en el bajo para polvo.
   fino. El bajo debe estar visible.

Ponga el filtro para polvoedo en el filtro pata sucidad grueso.

1. Ponga la taps de nuevo sobre el compartmento del polvo. Las guías deben encajar en las aperture. Presióna suavamente y girela en sentido de las agujas del reloj hasta que encaje en posición.

NOTA:

Losrebajessehanhecho de manera que lasguias sepuedeacoplar solo enuna posicion.Esto evita el montajeincorrecto.

Compruebe el correcto ajuste de la tapa. El bajo el asa debe encasar sobre la conexion de la manguera.

1. Ajuste el compartmento del polvo en el aparato.

Filtro de salute

Su aparato también dispone de un FILTER de salute. Se sitúa en la parte posterior de launities, al lado del asistente de estacionamento.

1. Presione la palanca (10) y desmonte la rejilla de ventilacion.
2. Saque el cartucho del filtro y limpielo. Puede cepillar el filtró para limpiarlo.
3. Vuelva a colocar el filtro. Los orificios de la guía se deben orientar hacía arriba.
4. Vuelva aponer la rejilla de ventilacion en el aparato. Observe las orejetas de guia. La rejilla de ventilacion debe encajar y oirse como claramente.

Limpieza

AVISO:

• Saque el enchufe de la toma de corriente antes de limpiar o realizar el mantenimiento del aparato.

AVISO:

• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría Cause un electrochoque o un incendio.

ATENCIón:

• No utilise un cepillo de alambre u objetos abrasivos.
• No utilise detergentes agresivos o abrasivos.

Limpie la carcasa con un paño suave y seco, sin emplear ningún agente adicional.

Almacenamento

• Debe dejar enfiar por completeo el aparato.
• Enrolle el cable porcomplete.
• Cuelgue por favor el gancho en la tobera de suejo en la ayuda de estacionamento que se enquiryra en la parte posterior del aparato.

Solución de problemas

Problema Causa posible Solución
El aparato no tiene referencia.	El aparato no está connectado al suministro electrico.	Supervise la交代 de red.
		Supervise la posición del interruptor.
Baja potencia de aspiración.	La potencia de aspiración se ha ajustado en un nivel demasiado bajo.	Comprobar la posición del control.
	El compartmento del polvo está lleno. Vázquez el compartmento del polvo.
	Los filtros están ensuciados. Limpie los filtros	como se describe en “Mantenimiento”.
		ATENCIón: ¡Vuelva a utilizing la aspiradora exclusivamente con filtros secs!
	En la manguera aspirante o en la tobera se encontrara un cuerpo extraño.	Controlle, si hay un cuerpo extraño en los accesos.

Datasétécnicos

Modelo: PC-BS 3110

Suministro de tension: 220-240V\~, 50/60Hz

Consumo de energia: 700 W

Clase de proteccion: II

Peso neto: aprox. 4,1 kg

El derecho de realizar modificaciones sociales y de diseno en el camino del desarrollo continu del producto esta reservado.

Este aparato ha sido probado de acuerdo con todas las directivas CE vigentes y Construido de acuerdo con las ultimas normas de seguridad.

Eliminación

Significado del symbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos electricos no forman parte de la basura domestica.

Haga uso de los centres de recogida previstos para la eliminacion de aparatos electricos y entrega alls sus aparatos electricos que no vaya a utiliser mas.

Ayudaré en eliminar las potecuales consecuencias, acause de una errónea eliminación de desechos, para el medio ambiente y la salute humana.

Conarlo,contribuiráa recuperación, al reciclado y a otherasformas de reutilizaciónde los aparatos viejos electricos yelectrónicos.

La información como se debe eliminar los aparatos, se obtiene en su ayuntimiento o su administración municipal. Su distribuidor y socio contractual también está obligado a recuperar el aparato antiguo sin COSTE algo.
