INSTRUKCJA OBSŁUGI PCBS 3110 ProfiCare

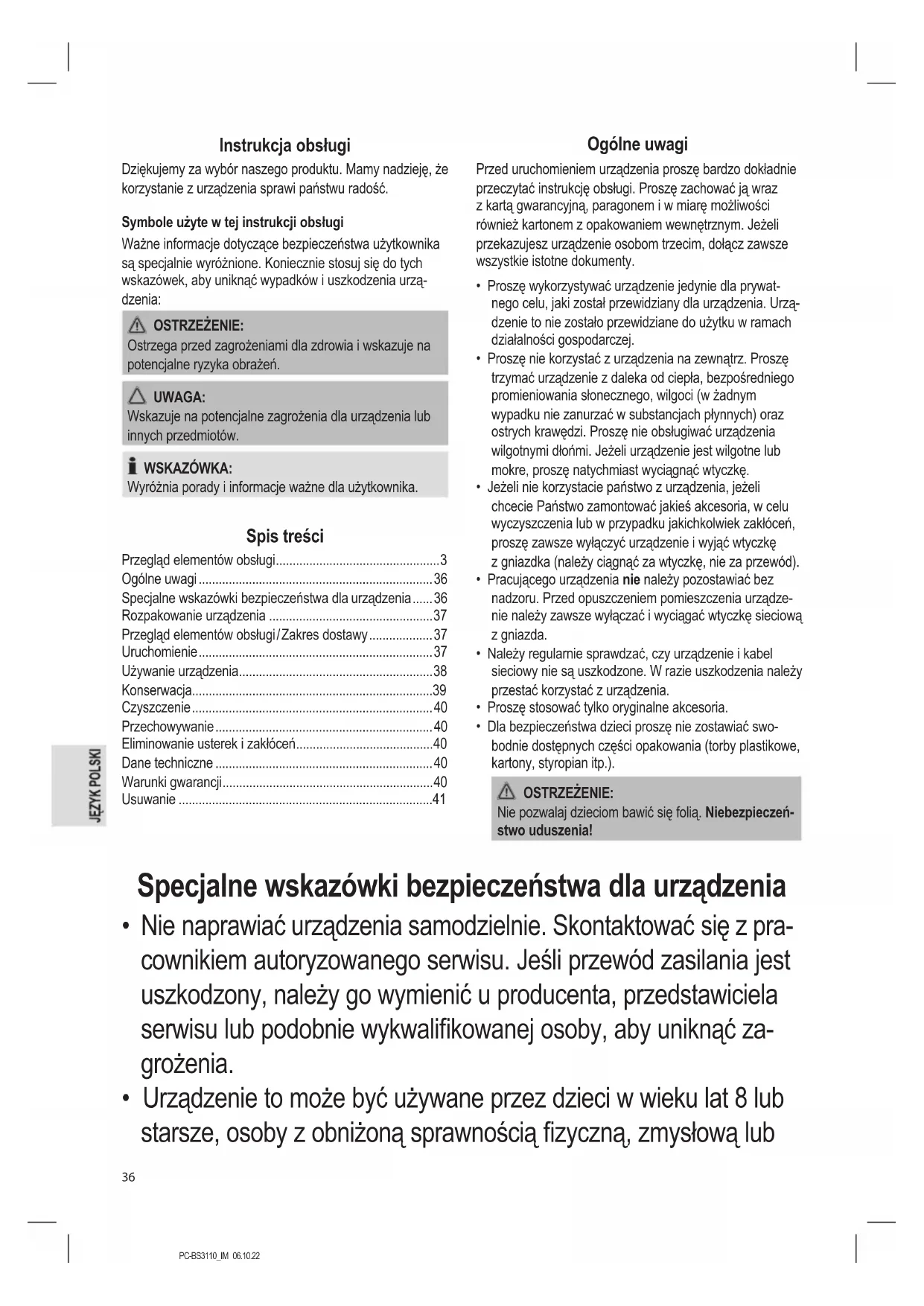

• Instrukcja obsługi Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi państwu radość. Symbole użyte w tej instrukcji obsługi Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urzą- dzenia: OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Spis treści Przegląd elementów obsługi p. 3
• Ogólne uwagi p. 36
• Specjalne wskazówki bezpieczeństwa dla urządzenia p. 36
• Rozpakowanie urządzenia p. 37

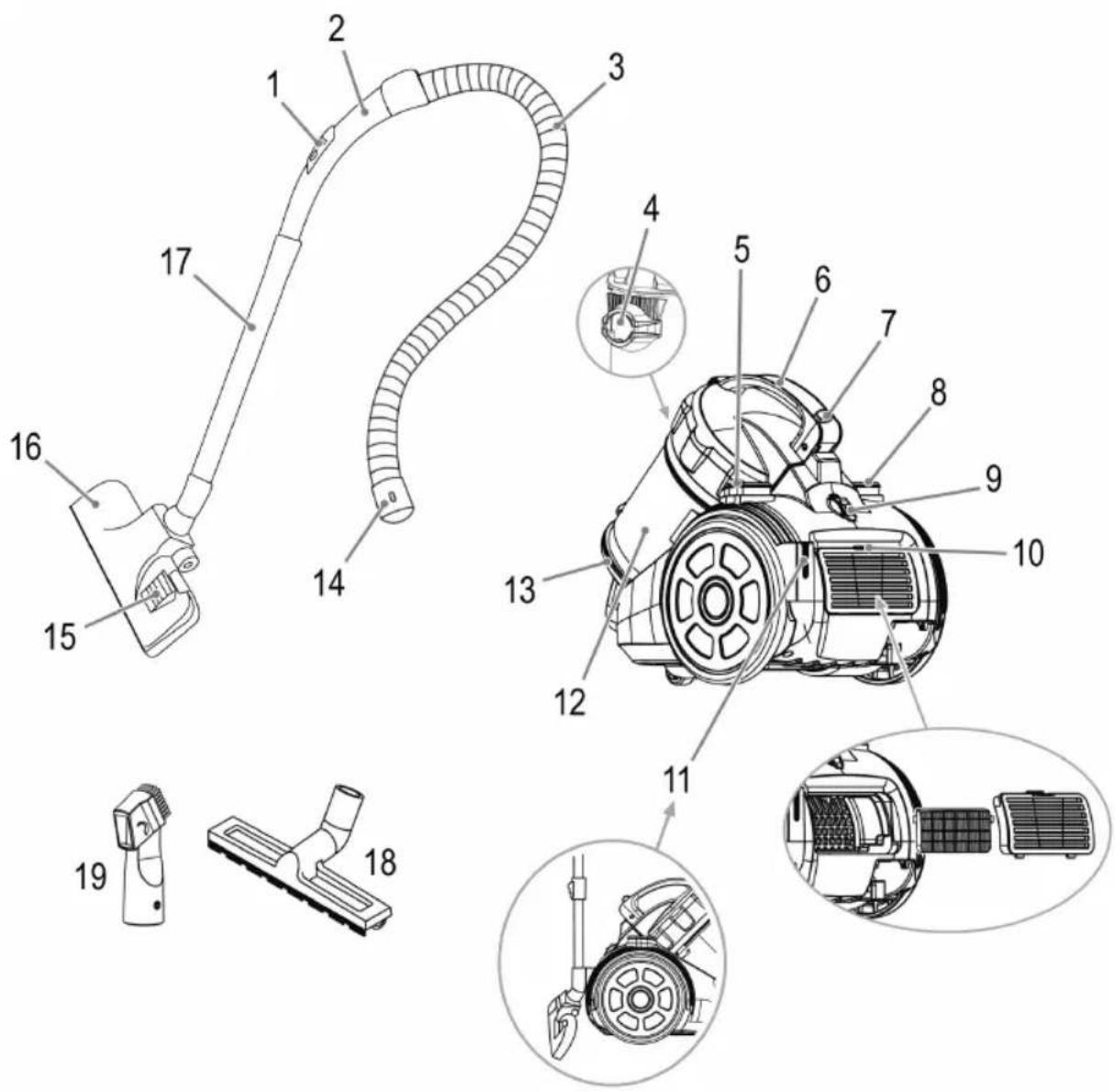

• Przegląd elementów obsługi / Zakres dostawy p. 37
• Uruchomienie p. 37
• Używanie urządzenia p. 38
• Konserwacja p. 39
• Czyszczenie p. 40
• Przechowywanie p. 40
• Eliminowanie usterek i zakłóceń p. 40
• Dane techniczne p. 40
• Warunki gwarancji p. 40
• Usuwanie Ogólne uwagi Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Jeżeli przekazujesz urządzenie osobom trzecim, dołącz zawsze wszystkie istotne dokumenty. p. 41

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urzą- dzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Jeżeli nie korzystacie państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).

• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządze- nie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Specjalne wskazówki bezpieczeństwa dla urządzenia

• Nie naprawiać urządzenia samodzielnie. Skontaktować się z pra- cownikiem autoryzowanego serwisu. Jeśli przewód zasilania jest uszkodzony, należy go wymienić u producenta, przedstawiciela serwisu lub podobnie wykwalikowanej osoby, aby uniknąć za- grożenia.

• Urządzenie to może być używane przez dzieci w wieku lat 8 lub starsze, osoby z obniżoną sprawnością zyczną, zmysłową lubPC-BS3110_IM 06.10.22

umysłową, osoby z brakiem doświadczenia i wiedzy, jeśli są one nadzorowane lub gdy je poinstruowano jak korzystać z tego urzą- dzenia w bezpieczny sposób, i gdy zdają sobie sprawę z istnieją- cych niebezpieczeństw.

• Dzieciom nie wolno bawić się urządzeniem.

• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

• Proszę nie wciągać odkurzaczem cieczy lub wilgoci!

• Proszę nie wciągać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

• Nie używaj urządzenia w pomieszczeniach wilgotnych!

• Proszę nigdy nie odkurzać bez ltra. Po włożeniu ltra proszę sprawdzić, czy został założony prawidłowo!

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i czę- ści ciała z daleka od końcówki!

• Proszę trzymać odkurzacz z daleka od źródeł ciepła takich jak promienniki, piece itd.! Rozpakowanie urządzenia

1. Wyjąć urządzenie z opakowania.

2. Zdejmij dwie części osłony od dołu urządzenia.

3. Sprawdzić kompletność zakupionego zestawu.

4. Sprawdzić urządzenie, czy nie ma usterek powstałych

podczas transportu, aby uniknąć zagrożeń. WSKAZÓWKA: W przypadku zauważonej usterki należy natychmiast skontaktować się z miejscowym dystrybutorem lub sprzedawcą. Nie użytkować uszkodzonego urządzenia! Przegląd elementów obsługi / Zakres dostawy 1 Zasuwa powietrzna 2 Uchwyt 3 Wąż ssania 4 Połączenie przewodu 5 Włącznik / wyłącznik 6 Uchwyt do przenoszenia 7 Przycisk zwalniania pojemnika na pył 8 Przycisk zwijania kabla 9 Regulacja mocy ssania 10 Blokada kratki wentylacyjnej (ltr wylotowy) 11 Wspornik na szczotkę 12 Pojemnik na brud 13 Płyta podstawy pojemnika na pył 14 Głowica łączeniowa w przewodzie próżniowym 15 Przełącznik funkcji czyszczenia dywanów / podłóg twardych 16 Dysza do podłóg (z haczykiem (bez rys.)) 17 Teleskopowa rura ssąca 18 Szczotka do parkietu 19 Ssawka szczelinowa połączona ze szczotką Uruchomienie

• Włożyć głowicę łączącą węża ssącego do gniazda połączeniowego na wąż ssący w urządzeniu. Przykręcić element łączący w kierunku przeciwnym do ruchu wska- zówek zegara.

• Aby ponownie odłączyć wąż, przekręcić element łączący w kierunku zgodnym z ruchem wskazówek zegara.

• Proszę wsunąć rurę zasysającą w uchwyt.PC-BS3110_IM 06.10.22

• Proszę zamontować dyszę do podłogi ewent. akcesoria. Aby zdjąć końcówki dyszy z rury ssącej, należy wyjąć je i jednocześnie delikatnie obracać. Nasadka z dyszą Dysza do podłóg (16) Ssawka podłogowa zawiera kółka ułatwiające przesuwanie. Za pomocą dyszy do podłóg można czyścić gładkie po- wierzchnie oraz dywany.

• Wyregulować szczotki na zewnątrz lub do wewnątrz za pomocą dźwigni (15). Najlepsze wyniki użytkowania zależne są struktury wykła- dziny podłogowej. Zalecamy następujące użytkowanie:

• Użycie bez szczotek: Celem odkurzania wykładzin z gęstym włosiem

• Użycie ze szczotkami: Celem odkurzania gładkich podłóg i wykładzin z krótkim włosiem Szczotka do parkietu (18) Do łagodnego czyszczenia delikatnych podłóg twardych, takich jak parkiet, podłoga laminowana, z płytek ceramicz- nych itp. Ssawka szczelinowa, ssawka ze szczotką (19) WSKAZÓWKA: Składana ssawka „2 w 1” Złożona nadaje się do stosowania jako dysza do fug. Jeżeli chcą Państwo użyć dyszy szczotkowej, proszę pociągnąć za szczotkę w kierunku wskazywanym przez strzałkę, aż mechanicznego zazębienia się elementu.

• Ssawka szczelinowa: Służy do odkurzania narożników, szczelin i wąskich miejsc.

• Ssawka ze szczotką: Służy do delikatnego odkurzania wgłębień w tapicerce i materacach. Nadaje się także do odkurzania delikat- nych powierzchni, takich jak meble lub zasłony. Teleskopowa rura ssąca (17) Długość teleskopowej rury ssącej można dostosowywać:

1. Zwolnij mechanizm blokujący,

przesuwając i przytrzymując przycisk zgodnie ze strzałką.

2. Wysuń jedną rurę z drugiej do mo-

mentu uzyskania żądanej długości.

3. Zwolnij przycisk w celu zablokowania

połączenia. Kabel zasilający Kabel zasilający należy wyciągnąć ze schowka na kabel. Komora na kabel zasilający znajduje się w tylnej, dolnej części urządzenia. UWAGA:

• Kabel sieciowy można wyciągać maksymalnie do żółtego znacznika.

• W żadnym wypadku proszę nie wyciągać kabla do czerwonego znacznika, gdyż można w ten sposób uszkodzić funkcję zwijania kabla. Tego typu uszkodze- nia nie są objęte gwarancją. WSKAZÓWKA: Jeżeli widoczna jest czerwona kreska, dociągnij kabel do żółtej kreski przy użyciu przycisku zwijania. Połączenie elektryczne

• Przed podłączeniem wtyczki do gniazda elektrycznego należy sprawdzić, czy napięcie sieciowe jest właściwe. Odpowiednie informacje można znaleźć na płytce zna- mionowej urządzenia.

• Urządzenie należy podłączać wyłącznie do gniazda elektrycznego z certykatem. Używanie urządzenia

1. Proszę włożyć wtyczkę do przepisowo zainstalowanego

gniazdka z uziemieniem.

2. Proszę włączyć urządzenie włącznikiem / wyłącznikiem,

wciskając przycisk do dołu.

3. W zależności od rodzaju wykładziny podłogowej użyj

jednej z pozycji przełącznika „Dywany / twarde na- wierzchnie”.

4. Wyregulować moc ssania za pomocą odpowiedniego

regulatora mocy ssania.

5. Teraz można rozpocząć odkurzanie w równomiernym

tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni. WSKAZÓWKA: Proszę pamiętać, że zasięg odkurzacza ograniczony jest długością kabla!PC-BS3110_IM 06.10.22

Zasuwa powietrzna W celu regulacji przepływu powietrza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną. Wyłączanie i zwijanie kabla zasilającego

1. Wyłącz odkurzacz podłogowy przy użyciu wyłącznika

głównego i wyciągnij wtyczkę z gniazda sieciowego.

2. Trzymaj wtyczkę w ręce.

3. Proszę wcisnąć przycisk zwijania kabla i wprowadzać

przewód do odkurzacza. Proszę mocno trzymać prze- wód, żeby zapobiec jego niekontrolowanym ruchom. Konserwacja Opróżnianie pojemnika na pył Opróżnić pojemnik na pył, gdy zebrany brud sięga znaku MAX.

1. Odłączyć wtyczkę przewodu zasilania z gniazdka

2. Odłączyć wąż z gniazda na wąż.

3. Nacisnąć przycisk (7) w celu zwolnienia pojemnika na

pył. Opróżnić pojemnik na pył.

4. Opróżnić pojemnik z nagromadzonego pyłu nad koszem

na śmieci. W tym celu pociągnąć zatrzask na zbiorniku na kurz, aby otworzyć płytę podstawy.

5. Następnie ponownie zamknąć płytę podstawy.

6. Pojemnik na pył zamontować do urządzenia. Najpierw

ustawić go w dolnej części urządzenia, a następnie unieruchomić go za pomocą haka na górze.

7. Sprawdzić, czy położenie pojemnika na pył jest nie-

ruchome przez uniesienie urządzenia, chwytając za rączkę do przenoszenia. Filtr Urządzenie zawiera 4 ltry. Powszechnie stosowany układ torby na pył został zastąpiony przezroczystym pojemnikiem na pył. Im większa prędkość przepływu powietrza przez odkurzacz pozwala na usuwanie silnych zabrudzeń i oddzielenie najmniejszych przepływających z powietrzem cząstek od „zassanego powietrza”. Zatem nie ma potrzeby zakupu worków na pył. Filtry muszą być okresowo czyszczone. Wkład filtrujący UWAGA:

• Nigdy nie prać ltra w pralce automatycznej.

• Do suszenia nie używać suszarki do włosów.

• Urządzenie użytkować tylko po prawidłowym zamonto- waniu wszystkich ltrów. Aby wyjąć, oczyścić i ponownie zamontować wkład ltra, należy postępować zgodnie z poniższymi wskazówkami:

1. Opróżnić pojemnik z nagromadzonego pyłu zgodnie

z opisem przedstawionym wcześniej.

2. Zdjąć pokrywę pojemnika na pył. Obrócić go w kierunku

przeciwnym do ruchu wskazówek zegara – ku symbo- lowi . WSKAZÓWKA: Oznaczenia „ ” i „ ” są wytłoczone po prawej stronie pojemnika na kurz.

3. Wyjąć ltr pyłkowy. Wyjąć wkład piankowy z ltra

4. Wymontować ltr grubych zanieczyszczeń ze zbiornika

na kurz. W tym celu sięgnij do zagłębień ltra i wyjmij go pociągając do góry.

5. Szczotką oczyścić ltry. W przypadku silnego zabrudze-

nia umyć ltry pod bieżącą wodą.

6. Przed ponownym montażem pozwolić ltrom na całko-

wicie wyschnięcie na wolnym powietrzu!

7. Pojemnik na pył wytrzeć za pomocą wilgotnej ściereczki,

a następnie wytrzeć go do sucha. WSKAZÓWKA: Jeśli wilgoć dostanie się do gumowej uszczelki w pod- stawie, ostrożnie wymontować uszczelkę i osuszyć ją oraz płytę podstawy. Wymienić uszczelkę.

8. Umieścić ltr grubych zanieczyszczeń w zbiorniku.

Upewnić się, że prowadnice są osadzone w otworach. WSKAZÓWKA: Zagłębienia są wykonywane tak, by prowadnice pasowały tylko w jednej pozycji. To zapobiega niepo- prawnemu montażowi.

9. Włożyć wkład piankowy do ltra pyłkowego. Widoczna

powinna być gładka strona. Umieścić ltr pyłkowy na ltrze grubszych zanieczysz- czeń.

10. Założyć pokrywę na zbiornik na kurz. Prowadnice

muszą pasować do otworów. Delikatnie nacisnąć i przekręcić w kierunku zgodnym z ruchem wskazówek zegara, aż się zatrzaśnie. WSKAZÓWKA: Zagłębienia są wykonywane tak, by prowadnice pasowały tylko w jednej pozycji. To zapobiega niepo- prawnemu montażowi. Sprawdzić, czy pokrywa dobrze przylega. Spłaszczona strona uchwytu musi najść na złącza węża.

11. Pojemnik na pył zamontować do urządzenia.

Filtr wylotowy Dodatkowo urządzenie wyposażone jest w ltr wylotowy. Jest umieszczone z tyłu urządzenia, obok wspomagania parkowania.

1. Nacisnąć dźwignię (10) i wyjąć kratkę wentylacyjną.

2. Wyjąć wkład ltrujący i oczyścić go. Można oczyścić ltr

pędzelkiem.PC-BS3110_IM 06.10.22

3. Ponownie włożyć ltr. Oczka prowadnicy mają być

4. Wstawić kratkę wentylacyjną z powrotem na urządzenie.

Prosimy zwrócić uwagę na prowadzące nadlewy. Zamo- cowaniu kratki wylotowej powietrza musi towarzyszyć słyszalny dźwięk kliknięcia. Czyszczenie OSTRZEŻENIE:

• Przed czyszczeniem lub konserwacją urządzenia należy wyjąć wtyczkę z gniazdka.

• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Nie używaj szczotki drucianej ani innych podobnych przedmiotów.

• Nie używaj ostrych lub ściernych środków czyszczą- cych. Obudowę należy czyścić miękką i suchą ściereczką bez dodatku żadnych środków czyszczących. Przechowywanie

• Proszę poczekać, aż żelazko zupełnie ostygnie.

• Proszę w całości schować przewód.

• Zaczep haczyk dyszy podłogowej w uchwycie na tylnej ściance urządzenia. Eliminowanie usterek i zakłóceń Problem Możliwa przyczyna Sposób naprawy Urządzenie nie działa. Urządzenie nie zostało podłączone do zasilania. Sprawdź podłączenie do sieci. Sprawdź położenie wyłącznika. Słaba moc ssania. Ustawiono zbyt niską moc ssania. Sprawdzić pozycję regulatora. Pojemnik na pył jest zapełniony. Opróżnić pojemnik na pył. Filtry są zabrudzone. Wyczyść ltry zgodnie z opisem w sekcji „Konserwacja”. UWAGA: Urządzenie można uruchomić ponownie tylko z suchymi ltrami. Ciała obce w wężu ssącym lub dyszy. Sprawdź osprzęt, czy nie ma w nim ciał obcych. Dane techniczne Model:..................................................................PC-BS 3110 Napięcie zasilające: ...........................220 – 240 V~, 50 / 60 Hz Pobór mocy: .................................................................. 700 W Stopień ochrony: .................................................................. Masa netto: .............................................................ok. 4,1 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. To urządzenie zostało przetestowane zgodnie z wszystkimi obowiązującymi, aktualnymi dyrektywami CE i zbudowane zgodnie z najnowszymi przepisami bezpieczeństwa. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjnąPC-BS3110_IM 06.10.22

do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczy- telna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, prze- widzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy. Twój sprzedawca i partner umowny jest również zobowią- zany do bezpłatnego odbioru starego urządzenia.PC-BS3110_IM 06.10.22
