MANUALE UTENTE PCBS 3110 ProfiCare

Vaciado del compartmento del polvo

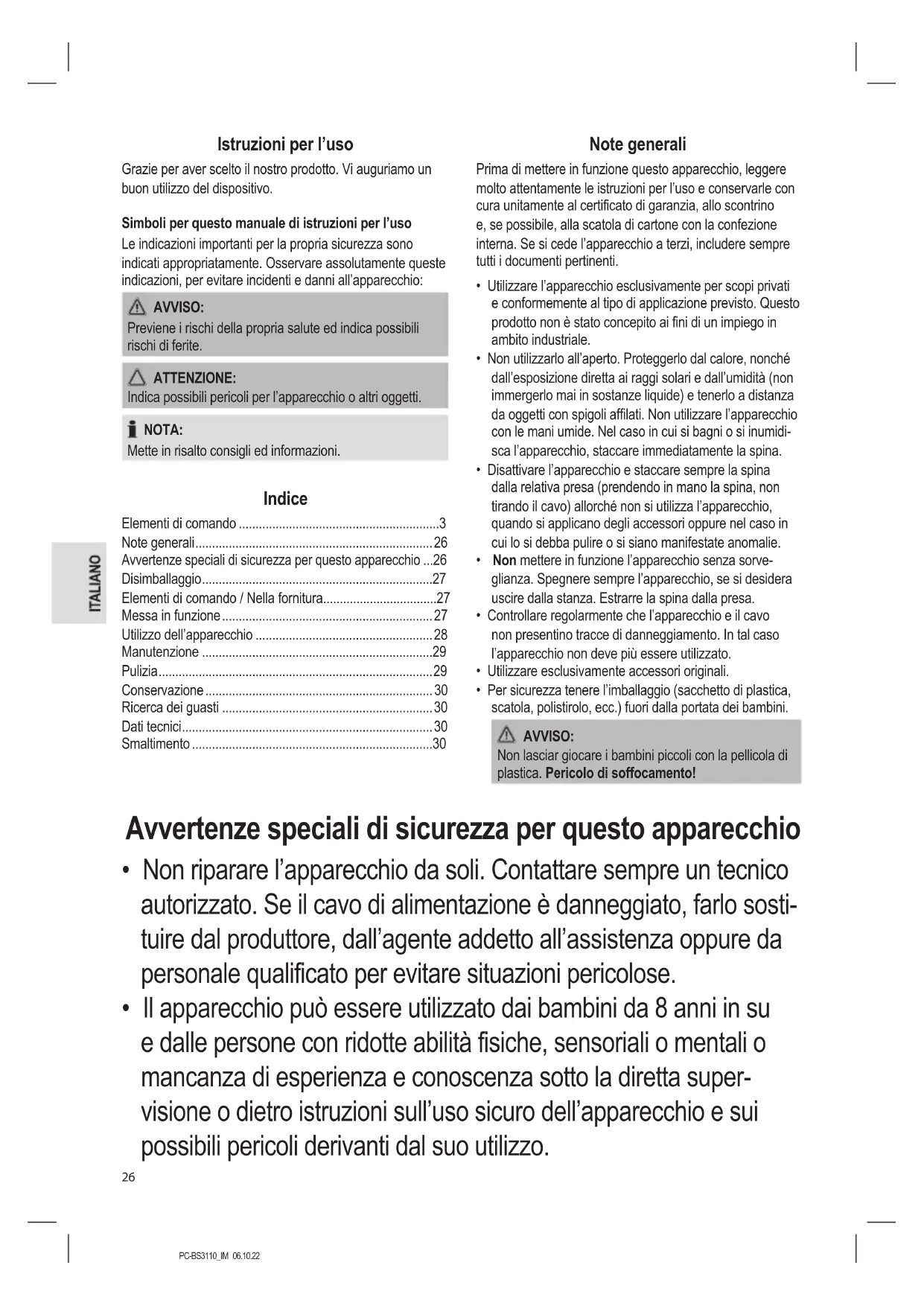

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sono indicati appropriamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

#

Elementi di lavoro 3

Note generali 26

Awverenze speciali di sicurezza per quello apparecchio ...26

Disimballaggio 27

Elementi di lavoro / Nella fornitura. 27

Messa in funzione 27

Utilizzo dell'apparecchio 28

Manutenzione 29

Pulizia 29

Conservazione 30

Ricerca dei guasti 30

Dati tecnici 30

Smaltimento 30

Note generali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservare con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se si cede l'apparecchio a terzi, includere sempre tutti i documenti pertinenti.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconcepto ai fini di un impiego in ambito industriale.
• Non utilizzato all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidi-sca l'apparecchio, staccare immediamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina alla relativa presa (pretendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.
  Non mettere in funzione l'apparecchio sono sorveglianza. Spagnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina alla presa.
• Controllare regolarmente che l'apparecchio e il cavon non presentino trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzato esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.

AVVISO:

Non lasciar giocare i bambini piccoli con la pellicola di plastica. Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo appearecchio

• Non riparare l'apparecchio da soli. Contattare sempre un technician autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.

• Il apparecchio può essere utilizzato dai bambini da 8 anni in sue delle persone con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza sotto la diretta supervisione o diaestro istruzioni sull'uso sicuro dell'apparecchio e sui possibili pericoli derivanti dal suo utilizzo.

• I bambini non devono giocare con l'apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini alla sua supervisione.
• Nonutilizzare l'apparecchio per aspirare sostanze liquide o umide!
• Non utilizzato l'apparecchio per aspirare ceneri più calde oppure oggetti affiliati o acuminati!
• Non usare l'apparecchio in locali umidi!
• Non utilizzato mai l'apparecchio sono filtering. D再也没有 usato l'aspirapolvere, accertarsi sempre che il filtering sia installato correttamente nella posizione correndente!
• Durante l'utilizzo dell'apparecchio, tenere la bocchetta dell'aspiratore lontana da capelli, abiti e da altre parti del corpo!
• Tenere l'aspiratore lontano delle fonti di calore quali i radiatori, ilorno, ecc!

Disimballaggio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere entrambé le parti di protezione dal fondo dell'apparecchio.
3. Controllare che la spedizione sia completa.
4. Controllare che l'apparecchio non abbia subito danni durante il trasporto per prevenire pericoli.

NOTA:

Se si sono verificati danni durante il trasporto, contatare immediamente il rivenditore. Non utilizzato un dispositivo danneggiato!

Elementi di lavoro / Nella fornitura

1 Comando aria
2 Impugnatura
3 Flessibile aspirazione
4 Collegamento flessible
5 Interrupttre on / off
6 Impugnatura
7 Pulsante di aperture del collettore della polvere
8 Tasto del sistema avvolgicavo
9 Controllo potenza di aspirazione
0 Blocco della griglia di ventilazione (filtr di uscita)
11 Fermo di posizionamento
12 Contenitore della polvere
13 Piastra di base del collettore della polvere

14 Testina di collegamento flessibile vuoto
15 Selettore tappeti / pavimenti duri
16 Bocchetta per pavimenti (con gancio (senza fig.))
17 Tubo di aspirazione telescopico
18 Spazzola per parquet
19 Ugello per fessure e spazzola combinato

Messa in funzione

• Inserire l'estremità di collegamento del tubo di aspirazione nella manichetta di collegamento del disposativo. Serrare il collettore di raccordo in senso antiorario.
• Per rilasciare il tubo nuovamente, ruotare il collettore di raccordo in senso orario.
• Eventualmente infrare il tubo di aspirazione nell'impugnatura.
• Montare la bocchetta pavimenti o un altro accessorio. Per staccare gli attacchi ugello dal tubo di aspirazione, staccarli girandoli leggermente.

Attacchi ugello

Ugello pavimento (16)

L'ugello per pavimenti presenza rotelle per facile movimento.
É possible pulire superfici lisce e tappeti con l'ugello pavimento.
- Regolare le spazzole verso l'esterno o l'interno con la leva (15).

L'utilizzo migliorie dell'apparecchio dipende alla struttura della moquette. Si raccomanda quanto segue:

Utilizzareenza spazzole: Per moquette a pelo lungo

Utilizzo con spazzole: Per pavimenti lisci e tappeti a belo fitto

Spazzola per parquet (18)

Per la pulizia delicata di pavimenti resistenti e delicati come parquet, laminato, piastrelle, ecc.

Ugello per fessure, ugello spazzola (19)

I NOTEA: Pieghevole per "2 in ugello da 1"

Utilizzandola nella sua forma chiusa, questa bocchetta più essere impiegata come bocchetta per giunti. Nel caso in cui si desideri,inveceutilizzare la bocchetta a spazzola, è necessario tirare la spazzola nella direzione individata alla freccia, finchéessa non si innesti meccanicamente in posizione.

- Ugello per fessure:

Per rimuovere sporcizia da angoli, giunti e aree ristrette.

Ugello spazzola:

Per rimuovere gentilmente sporcizia da fissure in tappezzeria e materassi. Adattoanche per la rimozione di polvere da superfici sensibili come mobili oppure tende.

Tubo di aspirazione telescopico (17)

La lunghezza del tubo di aspirazione telescopia cui sono esere regolata:

1. Svitare il meccanismo di blocco facendo scorrere e tenendo premuto il tasto in direzione del symbolo della freccia.

2. Estrarre un tubo dall'altro alla lunghezza desiderata.

3. Rilasciare il tasto per bloccare la connessione.

Cavo della corrente

Tirare il cavo della corrente dal vano cavo. Il vano cavi si trova sul retro dell'apparecchio nella parte inferiore.

ATTENZIONE:

• Si raccomanda di estrarre il cavo soltanto sono al contrassegno in colore giallo.

ATTENZIONE:

Non tirare mai, in nessun caso, il cavo sino al contrassegno rosso, in quanto il disposativo avvolgicavo potrebbe danneggiarsi.

NOTA:

Se la tacco rossa è visible, tirare nuovamente il cavo fino alla tacco gialla servendosi del tasting avvolgicavo.

Connessione elettrica

• Prima di collegare la spina alla presa a parete, controllare se la tensione elettrica è corretta. Far riferimento alle informazioni sulla targhetta del modello del disposativo.
• Collegare il dispositiivo solo ad una presa a parete.

Utilizzo dell'apparecchio

1. Inserire la spina in una presa con contatto di terra regolamente installata.
2. Accendere l'apparecchio con l'interruttore accendere / spagnere, tenendo il tasto premuto all'ingiu.
3. A seconda del pavimento regolare il tasto "Moquette / Pavimenti duri".
4. Regolare la potenza di aspirazione con il comando potenza aspirazione.
5. Utilizzare quindi l'apparecchio operando in modo da usare una velocità sempre costante. Non è necessario esercitare pressione sull'apparecchio.

NOTA:

Prestare attentione al raggio d'azione consentito, il quale dipende alla lunghezza del cavo!

Grata di ventilazione

Aprire la gratà di aerazione sull'impugnatura del flessibile per la regolazione dell'aria o per staccare pezioni che aderiscono alla bocchetta.

Specnere e avvolgere il cavo

1. Spagnere l'aspirapolvere premendo l'interruttore accendere / spagnere ed estrarre la spina alla presa.
2. Tenere la spina in mano.
3. Premere il tasto relativo al dispositivo avvolgicavo e accompagnare il cavo con la mano. Si consiglia di tenere il cavo, in modo da impedire movimenti violenti e disordinati del medesimo.

Manutenzione

Svuotamento del collettore della polvere

Svuotare il collettore quando il livello della polvere aspirata raggiunge il segno MAX

1. Staccare la spina dalla presa di corrente.

2. Staccare il tubo alla bocchetta di collegamento.

3. Premere il pulsante (7) per aprir e collettore della polvere. Rimuovere il collettore.

4. Svuotare il collettore della polvere in una pattumiera. Per fare ciò, tirare il fermo sul collettore della polvere per aprire la piastra di base.
5. Quindi richudere la piastra di base.
6. Fissare il collettore della polvere all'apparecchio. Posizioniarlo sul fondo dell'apparecchio e poi fissarlo tramite il gancio nella parte superiore.
7. Verificare la corretta posizione del collettore della polvere sollevando brevamente l'apparecchio alla maniglia.

Filtri

L'apparecchio dispone di 4 filtri. Il comuneistema a sacchetto è stato sostituito da un collettore della polvere trasparente. La superiore velocità di flusso del collettore consente di分开are dall'aria aspirata sa lo sporco pesante che le particelle più piccole.

Non è quindi necessario acquistare sacchetti.

I filtri devono essere puliti periodicamente.

Cartuccia filto

ATTENZIONE:

Non lavare mai il filtro in lavatrice.
- Non usare un asciugacapelli per asciugarlo.
- Usare l'apparecchio solo après la corretta installmente dei filtri.

Procedere come segue per rimuovere, pulire e reinstallare ilhetto:

1. Svuotare il collettore della polvere come illustrato in precedenza.
2. Rimuovere il coperchio del collettore della polvere. Ruotare la cartuccia in senso antiarario verso

I symboli "e" sono stampati sul lato destro del contentatore per la polvere.

1. Rimuovere ilhetto antipolvere fine. Rimuovere l'inserto di schiuma espansa dalhetto antipolvere fine.
2. Rimuovere ilattro grossolano sporco dal collettore della polvere. Per fare quello, raggiungere le rientranze del过滤 e rimuoverlo tirandolo verso l'alto.
3. Usare una spazzola per pulire I filtri. In caso di sporco pesante pulirli molto l'acqua corrente.

4. Far asciugare completeness i filtri all'aria prima di rimontarli!

5. Pulire il collettore della polvere con un panno umido e poi asciugarlo.

NOTA:

Se l'umidità entra nella guamizione in gomma della piastra di base, rimuovere con cautela la guarnizione e pulirla così comeanche la piastra di base. Sostituire la guarnizione.

1. Riposizionare il filtro sporco grossolano nel collettore.

Assicurarsi che le guide siano situate nelle aperture.

NOTA:

Le rientranze sono realizzate in modo tale che le guide si insertiscono in una sola posizione. In quello modo si evita un montaggio errato.

1. Inserire I'inserto in schiuma espansa nel filtro antipolverere fine. Il lateriscio deve essere visible.

Posizonare il filtro antipolvere fine sul filtro sporco grossolano.

1. Risosizionare il coperchio sul collettore della polvere. Le guide devono entrare nelle aperture. Premere il coperchio delicatamente e ruotarlo in senso orario forn a quando con scatta in posizione.

NOTA:

Le rientranze sono realizzate in modo tale che le guide si insertiscono in una sola posizione. In quello modo si evita un montaggio errato.

Controllare il corretto posizionamento del coperchio. Il lato schiacciato dell'impugnatura deve entrare nel connettore del tubo.

1. Inserire il collettore della polvere nell'apparecchio.

Filtro di scarico

L'apparecchio dispone inolte di un filtro di scarico. Esso è situato sul retro dell'unità accanto alsystema d'assistenza per la manovra.

1. Spingere verso il basso la leva (10) e rimuovere la griglia di ventilazione.
2. Rimuovere la cartuccia filtro e pulirla. Si cui spazzolare il filtrlo.
3. Inserire nuovamente ilchio. Gli occhi guida devono essere rivolti verso l'alto.
4. Reinserire la griglia di ventilazione sull'apparecchio. Osserva le alette guida. La griglia di ventilazione deve ingranare udibilmente.

Pulizia

AVVISO:

• Estrarre la spina dalla presa di corrente prima di pulire o fare la manutenzione dell'apparecchio.

AVVISO:

• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.

Pulire l'esterno con una pezza morbida e asciutta sulla aggiunta d'alcuna sostanza.

Conservazione

• Lasciate raffreddare complemente l'appareccchio.
• Riavolgere completeness il cavo.
• Appendere il gancio che si trova sulla spazzola per pavimenti nel dispositorio di stazionamento nella parte posteriore dell'apparecchio.

Ricerca dei guasti

Problema Possibile	causa Rimedio
L'apparecchio èswana funzione.	L'apparecchio non è collegato alla corrente.	Esaminare il collegamento rete.
		Esaminare la posizione dell'interruttore.
Potenza di aspi-razione debole.	Potenza di aspirazione troppo bassa. Controllare la posizione del comando.
	Il collettore della polvere è piano. Svuotare il collettore della polvere.
	I filtri sono sporchi. Pulire i filtri come descritto in "Manutenzione".ATTENZIONE:Riutilizzare il disposativo solo una volta puliti i filtri!
	Nel flessibile o nell'ugello si trova un oggetto.	Controllare gli accessori in caso di otturazioni dovute ad oggetti.

Dati tecnici

Modello: PC-BS 3110

Alimentazione rete: 220-240V\~50/60Hz

Consumo di energia: 700 W

Classe di protezione: II

Peso netto: ca. 4,1kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo appearecchio è stato testato secondo tutte le dirattive CE in vigore e costruito secondo le ultime norme di sicurezza.

Smaltimento

Significato del symbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici,fare uso dei posti di raccolta previsti per quello tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce sono ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli apposti luoghi di raccolta, nelle amministrazioni dei comuni. Il vostro rivenditore e partner contrattuale èanche obligato a riprendere Gratisamente il vecchio appearecchio.
