Terméktípus	LCD 4K televízió
Márka	Sony
Modell	Bravia KD55X8505A
Képernyő mérete	138,8 cm (55 hüvelyk)
Kijelző felbontása	3 840 x 2 160 pixel (4K)
Háttérvilágítás típusa	LED
TV szabványok	Analóg PAL/SECAM/NTSC, Digitális DVB-T/T2/C, Műholdas DVB-S/S2
Hangteljesítmény	10 W + 10 W + 10 W (3 csatorna)
Fő csatlakozók	4x HDMI (ebből 1 ARC), 1x Scart, 1x Komponens, 2x USB, 1x optikai kimenet, 1x fejhallgató, 1x LAN, 1x MHL
Vezeték nélküli funkciók	Wi-Fi, Bluetooth, Miracast, NFC, DLNA
Méretek állvánnyal	125,9 x 77,0 x 40,5 cm (Szé x Ma x Mé)
Súly állvánnyal	28,2 kg
Tápellátás	220-240 V AC, 50 Hz
Áramfogyasztás (Standard)	163 W
Készenléti fogyasztás	0,40 W
Energiaosztály	B
Üzemeltetési hőmérséklet	0 °C-tól 40 °C-ig
Üzemeltetési páratartalom	10 % és 80 % között RH (kondenzáció nélkül)
Biztonság	Szülői zár PIN kóddal (alapértelmezett 9999)
Karbantartás	Tisztítsa puha, száraz ruhával. Ne használjon oldószereket.

Gyakran ismételt kérdések - Bravia KD55X8505A SONY

Mi a teendő, ha a képernyő fekete marad és nincs hang?

Először ellenőrizze az antenna vagy a kábel csatlakozását. Győződjön meg arról, hogy a televízió be van dugva és be van kapcsolva. Ha a kép és a hang hiányzik, nyomja meg a televízió 1/ gombját a kikapcsoláshoz, húzza ki a tápkábelt két percre, majd dugja vissza.

Hogyan lehet visszaállítani a televíziót?

A visszaállításhoz egyszerűen húzza ki a hálózati tápkábelt két percre, majd dugja vissza. Ez megoldja a legtöbb kép- vagy hanglefagyási problémát.

Mi a teendő, ha a távirányító nem működik?

Cserélje ki az elemeket. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a televízió SYNC módban van-e. Nyomja meg a SYNC MENU gombot, válassza a «TV vezérlés», majd a «Kezdőlap (Menü)» vagy «Opciók» lehetőséget a televízió vezérléséhez.

Hogyan lehet megváltoztatni az elfelejtett szülői PIN kódot?

Ha elfelejtette a szülői zár PIN kódját, használhatja az univerzális 9999 kódot. Ezt a kódot mindig elfogadják a zár visszaállításához.

Hogyan lehet fejhallgatót csatlakoztatni?

Csatlakoztassa a fejhallgatót a televízió hátulján található AUDIO OUT/Hang kimenet (sztereó mini csatlakozó) aljzathoz. Használhat Bluetooth fejhallgatót is, ha a televízió támogatja.

Hogyan használjam az ARC (Audio Return Channel) funkciót?

Használjon HDMI kábelt, és csatlakoztassa a HDMI IN 1 (ARC jelzéssel ellátott) aljzathoz. Győződjön meg arról, hogy az ARC-kompatibilis hangrendszer csatlakoztatva van. Lehet, hogy aktiválnia kell az ARC-t a televízió hangbeállításaiban.

Hogyan lehet frissíteni a televízió szoftverét?

Nyomja meg a HOME gombot, válassza a «Beállítások» → «Rendszerbeállítások» → «Szoftverfrissítés» → «Hálózati frissítés» menüpontot. Győződjön meg arról, hogy a televízió csatlakozik az internethez.

Csatlakoztathatok USB merevlemezt a felvételhez?

Igen, a televízió rendelkezik USB portokkal. Csatlakoztasson egy USB merevlemezt (FAT32 vagy NTFS formázott) az egyik USB porthoz. A lemezt használhatja digitális műsorok rögzítésére a HDD Rec feliratú porton keresztül.

Hogyan lehet kikapcsolni a LED jelzőfényt?

Nyomja meg a HOME gombot, válassza a «Beállítások» → «Rendszerbeállítások» → «Általános beállítások» → «LED kijelző» → «Nem» menüpontot. Megnyomhatja a OPTIONS gombot is, és kiválaszthatja a «LED kijelző» lehetőséget.

Mi a teendő, ha a kép vagy a hang lefagy?

Állítsa vissza a televíziót a hálózati tápkábel két percre történő kihúzásával, majd dugja vissza. Ha a probléma továbbra is fennáll, ellenőrizze a HDMI csatlakozásokat, és próbálja meg a forrásváltást.

HASZNÁLATI ÚTMUTATÓ Bravia KD55X8505A SONY

Digitány: DVB-T/DVB-T2/DVB-C

Satelit: DVB-S/DVB-S2

Farebný/Videoystem

Analógovy: PAL, SECAM, NTSC3.58, NTSC4.43

Digitány: Pozrite si navod i-Manual.

Kanálový rozsah

Analógovy: UHF/VHF/káblov y závislosti od zvolenej krajiny/oblasti.

Digitalny: UHF/VHF/káblov y závislosti od zvolenej krajiny/oblasti.

Satelit: Medzifrekvencia 950-2150 MHz

Zvukový vystup

10W+10W+10W

Vstupné a vystupné konektory

Kabel anteny

75 Ohmov, externy konektor pre VHF/UHF

Satelitná anténa

Konektor samica typu F IEC169-24, 75 Ohmov.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Káblóvý rozvod EN50494.

21-kontaktovy konektor Scart (norma CENELEC)
vrátane vstupu audio/video, vstupu RGB a
vystupu TV audio/video.

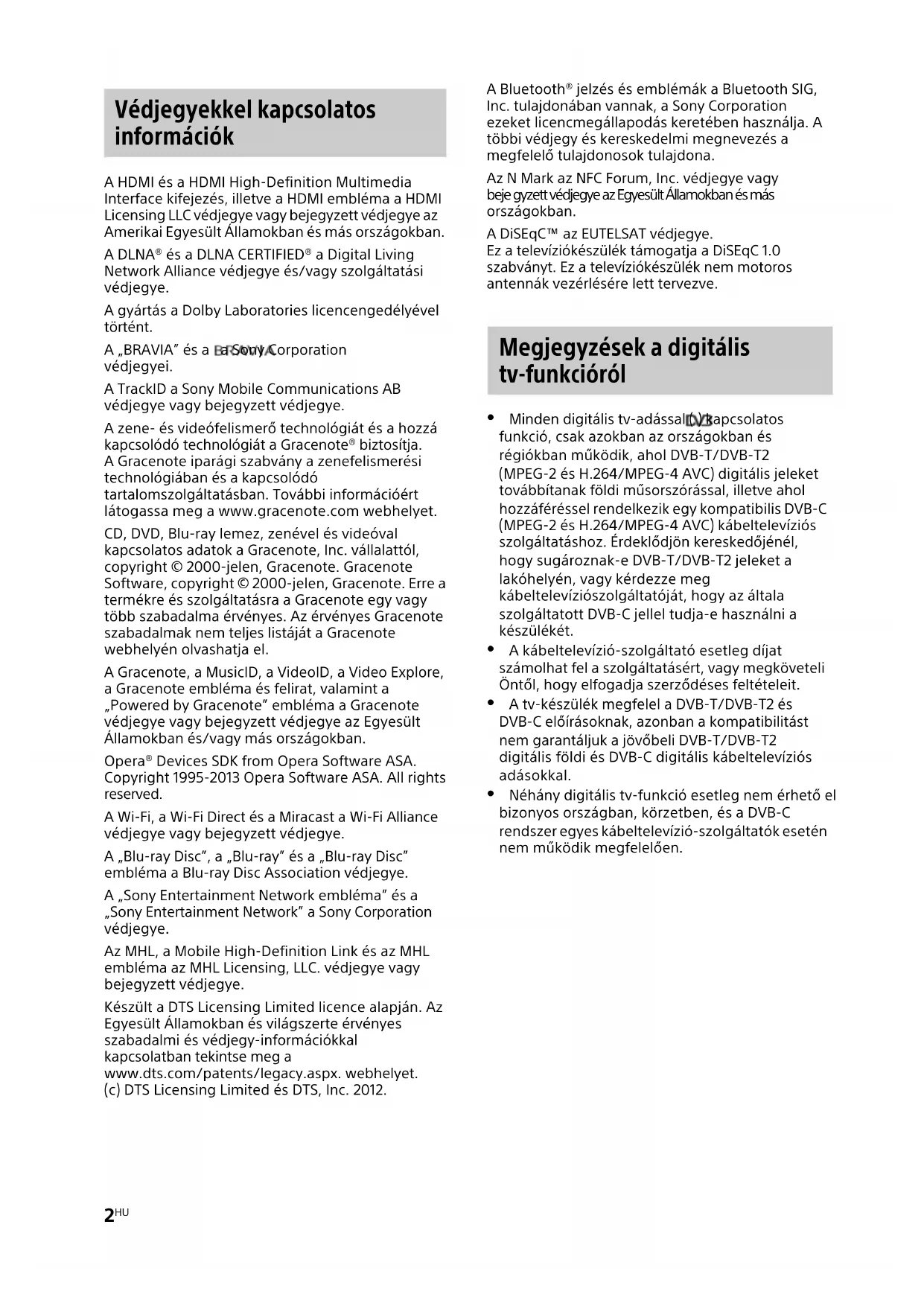

Védjegyekkel kapcsolatos informaciók

A HDMI és a HDMI High-Definition Multimedia Interface kifejezes, illetve a HDMI embléma a HDMI Licensing LLC védjegey vagy bejegyzett védjegey az Amerikai Egyesultl Allamokban es mas orszagokban.

A DLNA® és a DLNA CERTIFIED® a Digital Living Network Alliance védjegeyés/vagy szolgáltatási védjegey.

A gyártás a Dolby Laboratories licencengedélyével törtent.

A "BRAVIA" es a Bar Society Corporation védjegeyi.

A TrackID a Sony Mobile Communications AB védjegey vagy bejegyzett védjegey.

A zene-és videofelismero technologiát es a hozza
kapcsolódó technologiát a Gracenote®biztosfjtja.
A Gracenote iparagi szabvány a zenefelismerési
technologiában és a kapcsolódó
tartalomszolgaltatasban. További informácórt
latogassa meg a www.gracenote.com webhelyet.

CD, DVD, Blu-ray lemez, zenével és videóval kapcsolatos adatok a Gracenote, Inc. vallalattól, copyright © 2000-jelen, Gracenote. Gracenote Software, copyright © 2000-jelen, Gracenote. Erre a termékre és szolgáltatasra a Gracenote egy vagy tobb szabadalma érvenyes. Az érvenyes Gracenote szabadalmak nem teljes listajat a Gracenote webhelyén olvashatja el.

A Gracenote, a MusicID, a VideoID, a Video Explore, a Gracenote embléma és felirat, valamint a „Powered by Gracenote" embléma a Gracenote védjegey vagy bejegyzett védjegey az Egyesult Allamokban és/vagy más orszagokban.

A Wi-Fi, a Wi-Fi Direct es a Miracast a Wi-Fi Alliance védjegey vagy bejegyzett védjegey.

A „Blu-ray Disc“, a „Blu-ray“ és a „Blu-ray Disc" embléma a Blu-ray Disc Association védjegey.

A „Sony Entertainment Network embléma“ és a „Sony Entertainment Network“ a Sony Corporation védjegeye.

Az MHL, a Mobile High-Definition Link es az MHL embléma az MHL Licensing, LLC. védjegey vagy bejegyzett védjegey.

Keszült a DTS Licensing Limited licence alapján. Az Egyesült Aïlamokban és világszerte érvényes szabadalmi és védjegy-információkkal kapcsolatban tekintse meg a www.dts.com/patents/legacy.aspx.webhelyet. (c) DTS Licensing Limited és DTS, Inc. 2012.

A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. tulajdonában vannak, a Sony Corporation ezeket licencmegállapodás kerétében használja. A tòbbi védjegy és kereskedelmi megnevezés a megfelelo tulajdonosok tulajdona.

Az N Mark az NFC Forum, Inc. védjegey vagy beje gyzett védjegey az Egyesült Allamokban és mas országokban.

A DiSEqCTM az EUTELSAT védjegye. Ez a televiziókszülk tamogatja a DiSEqC 1.0 szabványt. Ez a televiziókszülk nem motoros antennák vezerlésélett terveze.

Megjegyzések a digitálistv-funkcióról

• Minden digitális tv-adássalýrapsolatos funkció,Csak azokban az országokban es régiokban muködik,ahol DVB-T/DVB-T2 (MPEG-2 és H.264/MPEG-4 AVC) digitális jeleket továbbitanak foldi músorszórással, illetve ahol hozzaférssel rendelkezik egy kompatibilis DVB-C (MPEG-2 és H.264/MPEG-4 AVC) kabeltelevíos szolgaltatashoz. Erdeklödjön kereskedójénel, hogy sugároznak-e DVB-T/DVB-T2 jeleket a lakohelyén, vagy kérdezze meg kabeltelevíoszolgaltatóját, hogy az altala szolgaltatott DVB-C jellel tutja-e használni a készülékét.
• A kabeltelevizio-szolgaltato esetleg dijatszamolhat fel a szolgaltatasert, vagy megkoveteliÖntöl, hogy elfogadja szerzódéses felteteleit.
• A tv-keszülék megfelela DVB-T/DVB-T2 és DVB-C előirásoknak, azonban a kompatibilitást nem garantáljuk a jövőbeli DVB-T/DVB-T2 digitális foldi és DVB-C digitális kabeltelevizións adásokkal.
• Néhány digitális tv-funkció esetleg nem érhétő el bizonyos országban, körzetben, és a DVB-C rendszer egyes kébeltelevizio-szolgáltatok esétén nem muködik megfeleloen.

Hibaelhárítás

Ha a vilagítás LED vörösen villog, számolja meg, hogy hányszor villan fel (a villanások között harom masodperc van).

A tv-keszülék I/ ① gombjanak
megnyomásával kapcsolja ki a keszüléket,
húzza ki az aljzataból az AC halózati kabelt,
majd tajékoztassa a forgalmazót vagy a Sony szervizközpontot a jelző villogási modjáról (felvillanások száma).

Ha a vilagítás LED nem villog,
ellenőrizzze a hibalehetőségeket az
alábbi tablázatban.

Lásd meg a „Hibaelhárítás“ c. részt az i-Manual alatt. Ha a problema továbbra is fennál, javittassa meg tv keszülékét egy szakemberrel.

Nincs kép (a képernyǒ sōtét), nincs hang.

Ellenorizze az antenna/kabeltelevizios kabel csatlakozasat.
- Csatlakoztassa a tv-keszüléket az AC halózati feszültségre, majd nyomja meg a keszülék vagy a tavirányító I/ü gombját.

Egyes músorok nem rogzithetók.

Ellenorizze az antennat.
- Elképzelhétô, hogy zárlatos a muholdkábel, esetleg a kabel nincs megfeleloen csatlakoztatva. Ellenőrize z a kabel csatlakozásat, és a halózati tapellatas be-/ kikapcsolójával kapcsolja ki, majd kapcsolja be ujra a televiziókszüléket.
- A megadott frekvencia kivul esik a tartományon. Lépjen kapcsolatba a befogott muhold músorszolgáltato vallalatalval.

Nem talalhato Kabel tv-s szolgaltatas (músor).

Ellenorizze a kábelek csatlakozását vagy a hangolási konfigurácít.
- A „Digitális automatikus hangolás" megkiserlésehz valassza az „Földi sugárzásu" lehetőséget a „Kabel" helyett.

A távészérlő nem működik.

Cserelje ki az elementket.
Lehetséges, hogy a tv-készüléke SYNC üzemmodban van.

A tv-keszülk gezérólsehez nyomja meg a SYNC MENU gombot, valassza a „Tv-vezólés" funksiót, majd a „Fömenü" vagy az „Öpciok" lehetőséget.

Elfelejtete a „Gyermekzár" jelszavát.

• Irja be a 9999 PIN-kódot. (A 9999 PIN-kódot mindig elfogadja a készülék.)

A tv-keszülék környezete felmelegszik.

• Ha a tv-keszüléket hosszú ideig használja, a környezete felmelegszik.

Ezt érezheti, ha odanyú a kezevel.

Megakadt hang vagy kép, üres képernyő, vagy a tv-készülék nem reagál a tv-készülék vagy a távirányító gombjaira.

Hajtsa vegre a tv-keszülek alaphelyzetbe allitásat. Ehhez húzza ki két percre az AC halózati kabelt, majd csatlakoztassa uyra.

Nem találja a CH+/-, Δ+/-, ↑/↓/←/→, vagy HOME gombot a tv-készüléken.

• A tv-keszülék gombjainak helyével kapcsolatban tekintse meg az alábbi abrát.

A tv-keszülk hatulnézete

A vilagítás LED világít.

Ha nem szeretne, hogy a vilagitas LEDsvilagitson, kikapcsolhatja. Nyomja meg a HOME gombot, majd valassza a Beallitasok" Rendszerbeallitasok" Altalanos beallitasok" Vilagitas LED" "Ki" lehetoseget. Masic lehtosegkest nyomja meg az OPTIONS gombot, majd valassza a Vilagitas LED" "Ki" lehetoseget.

#

Ha fényképfajlokat tekint meg 4K felbontásban:

• Előfordulhat, hogy a menüképernyő, a hasznalati utmutató vagy az üzenetek nem jelennek meg fénykepek megjelenítésekor.
• A fenykepek lejatszásanak befejezeséhez nyomja meg a RETURN gombot, vagy valtson bemenet a gombbal.

Muszaki adatok

A forgalomba hozó tanúsitja, hogy a KD-65X8505A, KD-55X8505A típusú készülékek a 2/1984. (III. 10.) számú BkM-IpM együttes rendeletben előirtak szerint megfelelnek a következő műszaki jellemzőknek.

Rendszer

Megjelenito típusa

LCD (folyadékkristályos kijelző) megjelenítő

tv-rendszer

Analog: Az ország-/regióvalasztástól fuggöen:

B/G/H, D/K, L, I, M

Digitális: DVB-T/DVB-T2/DVB-C

Muhold: DVB-S/DVB-S2

Szin-, videorendszer

Digitalis: Tekintse meg az i-Manual kezikonyvet.

Foghatócsatornák

Analog: UHF/VHF/kabel, az orszag-/-

regiovalasztastol fuggoen.

Digitalis: UHF/VHF/kabel, az orszag-/

regióvalasztástol fuggoen.

Mühold: 950-2150 MHz KF frekvencia

Hangkimeneti teljesitmény

10W+10W+10W

Bemeneti/kimeneti aljzatok

Antennakabel

75 Ohmos külso antennacsatlakozó VHF/UHF-hez

Müholdantenna

F típusú anya csatlakozó, IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel,

Egykábeles terjesztés EN50494.

21 érintkezós SCART csatlakozó (CENELEC

szabvany), ezen belul audio-, videobemenet,

RGB bemenet, valamint tv audio-.

videokimenet.

HDMI IN 1, 2, 3, 4 (a 4k felbontás támogatott)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p

Képkocka-csomagolás 1080p (30 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p

Egymás mellett 1080p (50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Egymás föllett 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)

Hang: Ketcsatornas linearis PCM: 32, 44,1 es

48 kHz, 16, 20 és 24 bit, Dolby Digital

ARC (Audio Return Channel) (csak HDMI IN 1)

MHL (a HDMI 2 bemenettel kozos)

Digitális optikai csatlakozó (kétcsatornás lineáris

PCM, Dolby Digital)

G AUDIO OUT/Ω

Audiokimenet (sztereó minijack)

Fejhallgató-csatlakozó

1(HDD Rec), 2, 3

USB HDD-eszkoz csatlakozója (csak), USB

csatlakozó

Elofizetói kartya-modul (CAM) nyilasa

10BASE-T/100BASE-TX csatlakozó. (A halózati

környezettől fuggöen a csatlakozásí sebesség

kulönbozhet. A 10BASE-T/100BASE-TX

kommunikación sebessége és minõsege nem

garantált e tv-keszülk esétén.)

Egyebek

Mellekelt tartozekok Tekintse meg az Üzembe helyezési utmutató „A doboz tartalma" szakaszát.

Külön megvásárolhátortaçozekok
Kamera és mikrofon: CMU-BR200/CMU-BR100
Vezeték nélküli USB LAN adapter: UWA-BR100
Aktiv 3D szemüveg: TDG-BT500A

Uzemi hómér séklet 0°C és 40°C kozott

Mukódési páratartalom
10% és 80% relativ páratartalom kozott (kicsapódás nélkül)

Tapellatas es egyebek

Tapellatas

220V-240VAC,50Hz

Energiahatékonysági osztály
KD-65X8505A: B
KD-55X8505A: B

Képernyómeret (atlósan mérve) (kb.)
KD-65X8505A: 163,9 cm / 65 húvelyk
KD-55X8505A: 138,8 cm / 55 húvelyk

Teljesitmenyfelvetel "Otthoni"/Normal"uzemmodban KD-65X8505A:198W KD-55X8505A:163 W Aruhaz"/Elenk"uzemmodban KD-65X8505A:349 W KD-55X8505A:275 W

Átlagos éves energiafogyasztás*1
KD-65X8505A: 275 kWh
KD-55X8505A: 226 kWh

Keszneléti uzemmodban*2 0,40 W (16 W szoftver-/EPG-frissitési uzemmodban)

Kijelző felbontása
3 840 képpont (vizszintes) × 2 160 sor (fuggóleges)

Méretek (kb.) (sze × ma × me)

asztali allvannyal KD-65X8505A:147,8 × 89,4 × 40,5 cm KD-55X8505A:125,9 × 77,0 × 40,5 cm

asztali allvany nélkül
KD-65X8505A: 147,8 × 86,3 × 6,4 cm
KD-55X8505A: 125,9 × 74,0 × 5,9 cm

Tömeg (kb.)

asztali allvannyal
KD-65X8505A: 38,9 kg
KD-55X8505A: 28,2 kg

asztali allvany nelkul KD-65X8505A:37,5 kg KD-55X8505A:26,8 kg

*1 Éves energiafogyasztás, amely adat olyan televiziókszülk teljesitményfelvételén alapul, amelyet 365 napon keresztül napjaban 4 orát üzemeltetnek. A tenyleges energiafogyasztás a televizio használati modjától függ.

^*2 A megadott készenléti üzemmodi teljesitményfeltelt akkor éri el a tv-keszülék, miután befejezte a szükséges belsö folyamatokat.

• Ne vegye ki a vakkártyat a tv CAM (felteteles hozzaféresi modul) kártyanyilásaból,Csak amikor intelligens kártyat helyet be a CAM kártyanyilásba.
• A kulón megvasárolhato tartozékok elerhetôsege az országtól/regiótól/tv-típus/árukészlettól fugg.
• A forma és a műszaki adatok előzetes bejelentes nélkül megváltozhatnak.
