Tipo di prodotto	Televisore LCD 4K
Marca	Sony
Modello	Bravia KD55X8505A
Dimensioni schermo	138,8 cm (55 pollici)
Risoluzione display	3 840 x 2 160 pixel (4K)
Tipo di retroilluminazione	LED
Standard TV	Analogico PAL/SECAM/NTSC, Digitale DVB-T/T2/C, Satellitare DVB-S/S2
Potenza audio	10 W + 10 W + 10 W (3 canali)
Connettori principali	4x HDMI (di cui 1 ARC), 1x Peritel, 1x Componente, 2x USB, 1x uscita ottica, 1x cuffie, 1x LAN, 1x MHL
Funzioni wireless	Wi-Fi, Bluetooth, Miracast, NFC, DLNA
Dimensioni con supporto	125,9 x 77,0 x 40,5 cm (L x H x P)
Peso con supporto	28,2 kg
Alimentazione	220-240 V CA, 50 Hz
Consumo elettrico (Standard)	163 W
Consumo in stand-by	0,40 W
Classe energetica	B
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10 % a 80 % UR (senza condensa)
Sicurezza	Blocco genitori con codice PIN (predefinito 9999)
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare solventi.

Domande frequenti - Bravia KD55X8505A SONY

Cosa fare se lo schermo rimane nero e nessun audio?

Verificare prima il collegamento dell'antenna o del cavo. Assicurarsi che il televisore sia collegato e acceso. Se l'immagine e l'audio sono assenti, premere il tasto 1 del televisore per spegnerlo, scollegare il cavo di alimentazione per due minuti, quindi ricollegarlo.

Come resettare il televisore?

Per resettare, scollegare semplicemente il cavo di alimentazione per due minuti, quindi ricollegarlo. Questo risolve la maggior parte dei problemi di blocco dell'immagine o dell'audio.

Cosa fare se il telecomando non funziona?

Sostituire le pile. Se il problema persiste, verificare se il televisore è in modalità SYNC. Premere MENU SYNC, selezionare 'Comando TV', quindi 'Home (Menu)' o 'Opzioni' per controllare il televisore.

Come modificare il codice PIN genitori dimenticato?

Se si è dimenticato il codice PIN del blocco genitori, è possibile utilizzare il codice universale 9999. Questo codice è sempre accettato per resettare il blocco.

Come collegare le cuffie?

Collegare le cuffie alla presa AUDIO OUT/Uscita audio (mini jack stereo) situata sul retro del televisore. È anche possibile utilizzare cuffie Bluetooth se il televisore le supporta.

Come utilizzare la funzione ARC (Audio Return Channel)?

Utilizzare un cavo HDMI e collegarlo alla presa HDMI IN 1 (marcata ARC). Assicurarsi che il sistema audio compatibile ARC sia collegato. Potrebbe essere necessario attivare ARC nelle impostazioni audio del televisore.

Come aggiornare il software del televisore?

Premere HOME, selezionare 'Impostazioni' → 'Impostazioni di sistema' → 'Aggiornamento software' → 'Aggiornamento rete'. Assicurarsi che il televisore sia connesso a Internet.

Posso collegare un disco rigido USB per registrare?

Sì, il televisore dispone di porte USB. Collegare un disco rigido USB (formattato in FAT32 o NTFS) a una delle porte USB. È possibile utilizzare il disco per registrare programmi digitali tramite la porta contrassegnata HDD Rec.

Come disattivare la spia LED?

Premere HOME, selezionare 'Impostazioni' → 'Impostazioni di sistema' → 'Impostazioni generali' → 'Indicatore LED' → 'No'. È anche possibile premere OPZIONI e selezionare 'Indicatore LED'.

Cosa fare se l'immagine o l'audio si bloccano?

Resettare il televisore scollegando il cavo di alimentazione per due minuti, quindi ricollegarlo. Se il problema persiste, verificare i collegamenti HDMI e provare a cambiare sorgente.

MANUALE UTENTE Bravia KD55X8505A SONY

Informazioni sui marchi

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.

Prodotto su licenza di Dolby Laboratories.

"BRAVIA" e Bsonov Marchi depositati di Sony Corporation.

TrackID è un marchio commerciale o un marchio depositato della Sony Mobile Communications AB.

La Tecnologia di riconoscimento di musica e video, con i relativi dati, è fornita da Gracenote. Gracenote è lo standard del settore per la Tecnologia di riconoscimento musicale e la fornitura del relative contentuto. Per ulteriori informazioni, visitare www.gracenote.com.

CD, DVD, Blu-ray Disc e dati relativi a musica e video di Gracenote, Inc. Copyright © 2000-oggi Gracenote. Gracenote Software, copyright © 2000- oggi Gracenote. Il presente prodotto e i loro servizi utilizzato uno o più brevetti di proprietà di Gracenote. Visitare il site Web di Gracenote per un elenco non estaustivo dei brevetti di Gracenote applicabili.

Gracenote, MusicID, VideoID, Video Explore, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi.

Wi-Fi, Wi-Fi Direct e Miracast sono marchi o marchi registrati di Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" e il logo "Blu-ray Disc" sono marchi di fabbrica di Blu-ray Disc Association.

"I'll logo Sony Entertainment Network" e "Sony Entertainment Network" sono marchi di Sony Corporation.

MHL, Mobile High-Definition Link e il logo MHL sono marchi di fabbrica o marchi di fabbrica registrati di MHL Licensing, LLC.

Prodotto su licenza di DTS Licensing Limited. Per informazioni su brevetti e marchi statunitensi e internazionali visitare il site www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited e DTS, Inc. 2012.

Il marchio con la parola Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation con licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.

Il marchio N è un marchio di fabbrica o marchio di fabbrica registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.

DiSEqCT é un marchio deposito di EUTELSAT. Questo tevisore supporta DiSEqC 1.0. Questo tevisore non è progettato per il controllo di antennne motorizzate.

Note sul funzionamento del tevisore digitale

Le funzioni relative al tevisore digitale 33 saranno attive escludvamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T/DVB-T2 (MPEG-2 e H.264/MPEG-4 AVC) o dove via disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T/ DVB-T2 nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con quello tevisore.

• Il vosto fornitore di servizi via cavo potrā addebitare un costo aggiantivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.

• Sebbene quello teilevisore segua le specifiche DVB-T/DVB-T2 e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T/DVB-T2 e digitali via cavo DVB-C.

• Alcune funzioni del teilevisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potra non funzionare correttamente con tutti i fornitori.

Risoluzione dei problemi

Se l'illuminazione del LED lampeggia in rosso, contare il numero di lampeggi (l'intervallo è di tre secondi).

Premere I/sul tevisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (Numero di lampeggi).

Se I'illuminazione del LED non lampeggia, controllare quanto riportato nelle tabelle di seguito.

Fare inoltrereferimento a "Risoluzione dei problemi" in i-Manual. Se il problema persististe,fare riparare il tevisore da personale technique qualificato.

Assenza di imagine (schermo scuro) e assenza di audio.

• Controllare il collegamento dell'antenna/del cavo.
• Collegare il tevisore alla presa di alimentazione CA e premere I/ sul tevisore o sul telecomando.

Alcuni programmi non possono essere sintonizzati.

• Controllare l'antenna o la parabola.
• Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso. Verificare il cavo e la connessione, quando spagnere il teilevisore utilizzato il pulsante di accensione/ spegnimento principale, quando riaccenderlo.
• La frequenza inserita è al di fuori dai parametri. Vogliate consultare la società che si occupa delle trasmissioni del satellite.

Non sono stati trovati servizi (programmi) trasmessi da TV via cavo.

• Verificare il collegamento dei cavi o la configurazione della sintonizzazione.
• Provare ad attivare "Preselezione Digitale Automatica" selezionando "Antenna" invece di "via Cavo".

Il telecomando non funziona.

Sostituire le batterie.
- Il tevisore potrebbe trovarsi in modalità SYNC. Premere SYNC MENU, quando selezionare "Controllo TV" e selezionare "Home (menu)" o "Opzioni" per controllare il tevisore.

La password di "Blocco Programmi" è stata dimenticata.

• Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).

Le aree attorno al tevisore si surriscaldano.

• Quando il tevisore viene utilizzato per un periodo prolongato, le aree attorno al tevisore si surriscaldano.

Se si tocca con una mano è possibile scottarsi.

L'audio o il video è bloccato, lo schermo appeare vuoto o il tevisore non risponde ai comandi del tevisore o del telecomando.

• Eseguire un semplice ripristino del tevisore scollegando il cavo di alimentazione CA per due minuti, quando collegarlo nuovamente.

Impossible trovare i tasti CH + / - , + / - , / / / , , + e HOME del televisore.

• Fare riferimento all'illustrazione sottostante per individuire la posizione dei tasti sul teilevisore. Parte posteriori del teilevisore

L'illuminazione del LED è attiva.

• Se non si desidera attivare l'illuminazione del LED è possibile disattivarla. Premere HOME, quando selezionare "Impostazioni" → "Impostazioni Sistema" → "Impostazione generale" → "Illuminazione del LED" → "No". É inoltre possibile preme PER OPTIONS, quando selezionare "Illuminazione de LED" → "No".

#

Durante la visione di file di fotto con risoluzione 4K:

• É possible che la schermata del menu, la guida all'uso o i messaggi non siano visualizzati durante la visualizzazione di foto.
• Per terminare la riproduzione delle fotto, premere RETURN o passare a un'alto ingresso premendo

Caratteristiche tecniche

Sistema

Sistema pannello

Pannello LCD (Display Cristalli Liquidi)

Sistema TV

Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I, M

Digitale: DVB-T/DVB-T2/DVB-C

Satellite: DVB-S/DVB-S2

Sistema Colore/Video

Digitale: Consultare i-Manual.

Copertura dei canali

Analogico: UHF/VHF/ia cavo, in base alla nazione/regione selezionata.

Digitale: UHF/VHF/ia cavo, in base alla nazione/ regione selezionata.

Satellite: Freqenza IF 950-2150 MHz

Uscita audio

10W+10W+10W

Jack di entrata/uscita

Cavo dell'antenna

Terminale esterno 75 ohm per VHF/UHF

Antenna Satellite

Connettore di Tipo F Femmina IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz, Distr. via cavo singolo EN50494.

AV1

Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.

/COMPONENT IN

YP BPR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ingresso audio (connettori fono)

AV2

Ingresso video (pin fono comune con ingresso Y)

HDMI IN 1, 2, 3, 4 (supporta risoluzione 4k)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p , 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p , 576p , 576i , 480p , 480i , Formati PC
Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Jack ottico digitale (PCM lineare due canali, Dolby Digital)

AUDIO OUT/Ω

Uscita audio (minijack stereo) Jack cuffie

HDD Rec), 2,

Porta dispositivo HDD USB (solo H), porta USB

Oggiamento CAM (Conditional Access Module, modulo di accesso condizionale

LAN

Connetto 10BASE-T/100BASE-TX (La velocità di connessione può variarare a seconda delle caratteristiche operative della rete. La velocità di communicatesione 10BASE-T/100BASE-TX e la qualità di communicatesione non sono garantite con questo teilevisore.)

Altri

Accessor in dotazione

Fare riferimento al "Contenuto della confezione" nella Guida introductiva.

Accessorioxonionali

Webcam con microfono integrato: CMU-BR200/ CMU-BR100

Adattatore USB Wireless LAN: UWA-BR100

Occhiali 3D attivi: TDG-BT500A

Temperatura di funzionamento

Da 0°C a 40°C

Umidità di funzionamento

Dal 10% all'80% di u. r. (senza condensa)

Alimentazione e altre informazioni

Requisiti di alimentazione

220V-240VCA,50Hz

Classe di efficienza energetica

KD-65X8505A:B

KD-55X8505A:B

Dimensioni schermo (diagonale) (approssimative)

KD-65X8505A: 163,9 cm / 65 pollici

KD-55X8505A:138,8 cm / 55 pollici

Potenza assorbita

in modalità "Casa"/"Standard"

KD-65X8505A:198W

KD-55X8505A:163W

in modalità “Negozio”/“Brillante”

KD-65X8505A:349W

KD-55X8505A:275W

Consumo energetico medio annuo*1

KD-65X8505A: 275 kWh

KD-55X8505A:226 kWh

Potenza assorbita in modalità standby* 2

0,40 W (16 W in modalità aggiornamento

software/EPG)

Risoluzione schermo

3.840 puncti (orizzontale) × 2.160 linee (verticale)

con supporto da ravolo

KD-65X8505A:147, 8× 89,4× 40,5cm

KD-55X8505A: 125,9 × 77,0 × 40,5 cm

senza supporto da ravolo

KD-65X8505A:147,8×86,3×6,4cm

KD-55X8505A: 125,9× 74,0× 5,9cm

Peso (approssimativo)

con supporto da ravolo

KD-65X8505A:38,9kg

KD-55X8505A:28,2 kg

senza supporto da ravolo

KD-65X8505A: 37,5 kg

KD-55X8505A:26,8kg

^*1 Consumo energetico all'anno, basato sul consumo di corrente di un teilevisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il teilevisore.

^*2 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del tevisore.

• Non estrarre la scheda finta dall'alloggiamo CAM (Conditional Access Module, modulo di accesso condizionale) del tevisore quando non è necessario insere una Vera smart card.
• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di teilevisore/ dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche alla preavviso.

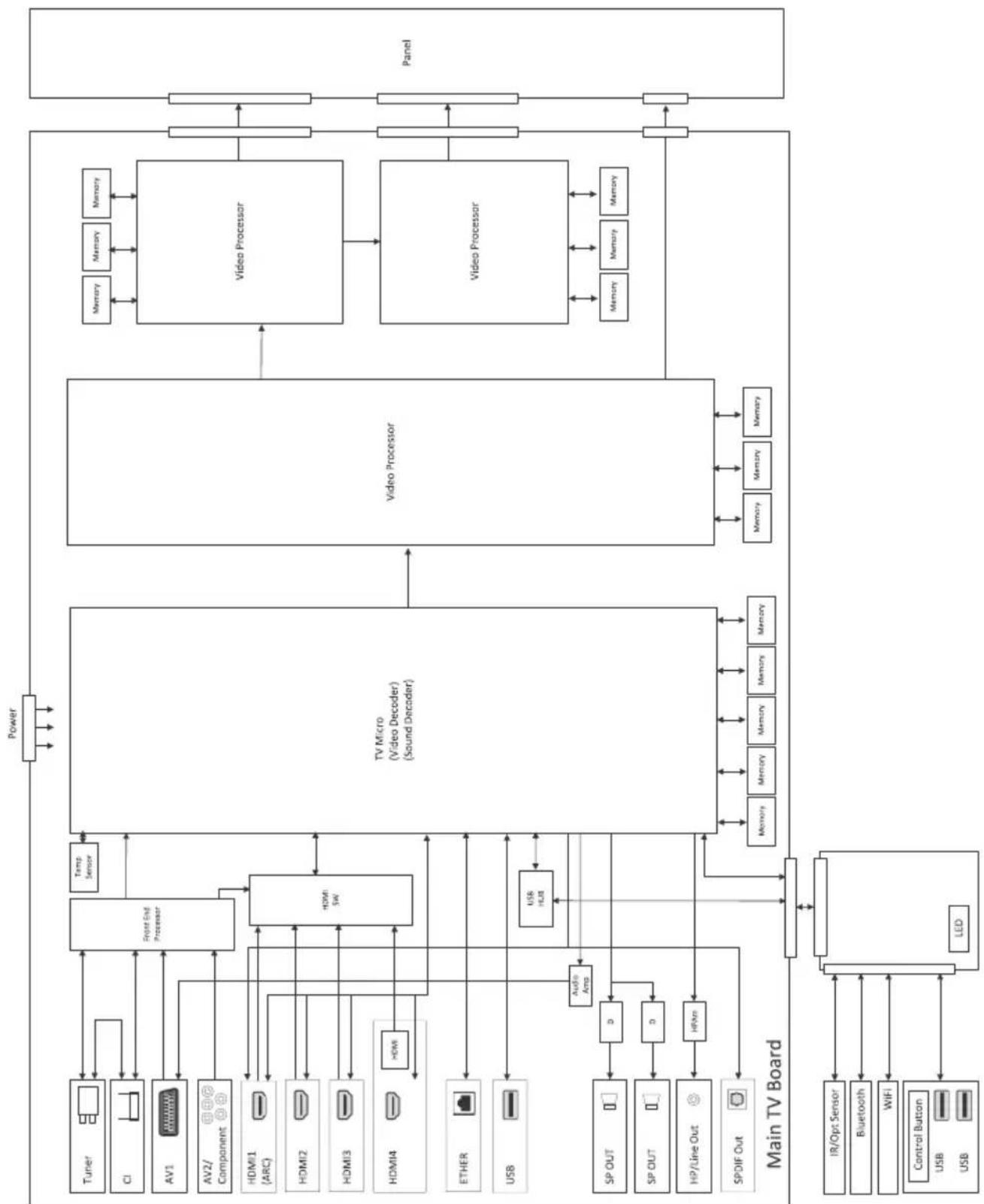

Diagrammi a blocchi

Pokntne Ha KaHaJInte

Ahaoroba: UHF/VHF/ka6en, B 3abncmocT OT Ba7nna n36op Ha nbpxkaba/pernoH.

UHF/VHF/ka6eB3abCmOCTOT

Baunn n36op Ha nbpkaBa/pernoH.

CateIIT:IFueCTota950-2150MHz

3ByKOB u3XoD

10W+10W+10W

BxOJHo/u3XoJHn JkaKOBe

AHTeHekaeJ

75 OMa BbHsEh TepMnHaJ 3a VHF/UHF

CateJIHTHa aHTeHa

KoHeKTOp TnF,KeHcKn IEC169-24,75 oMa.

DiSEqC 1.0, LNB 13 V/18 V & 22 KHz TOH

Pa3npedeJne no 1 ka6eJ EN50494.

AV1

21-nHOB Scart KOHeKTop (CENELEC cTaHdapT) BKNIOHTeJHO ayDNO/BnDeo BXoJ, RGB BXoJ n TV ayDNO/BnDeo n3XoJ.
