Produkttyp	LCD 4K TV
Märke	Sony
Modell	Bravia KD55X8505A
Skärmstorlek	138,8 cm (55 tum)
Upplösning	3 840 x 2 160 pixlar (4K)
Bakgrundsbelysningstyp	LED
TV-standarder	Analog PAL/SECAM/NTSC, Digital DVB-T/T2/C, Satellit DVB-S/S2
Ljuduteffekt	10 W + 10 W + 10 W (3 kanaler)
Huvudanslutningar	4x HDMI (varav 1 ARC), 1x SCART, 1x Komponent, 2x USB, 1x optisk utgång, 1x hörlurar, 1x LAN, 1x MHL
Trådlösa funktioner	Wi-Fi, Bluetooth, Miracast, NFC, DLNA
Mått med stativ	125,9 x 77,0 x 40,5 cm (B x H x D)
Vikt med stativ	28,2 kg
Strömförsörjning	220-240 V AC, 50 Hz
Energiförbrukning (Standard)	163 W
Standby-förbrukning	0,40 W
Energiklass	B
Driftstemperatur	0 °C till 40 °C
Driftfuktighet	10 % till 80 % RF (utan kondens)
Säkerhet	Barnlås med PIN-kod (standard 9999)
Underhåll	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel.

Vanliga frågor - Bravia KD55X8505A SONY

Vad gör jag om skärmen är svart och inget ljud?

Kontrollera först anslutningen av antenn eller kabel. Se till att TV:n är ansluten och påslagen. Om bild och ljud saknas, tryck på 1/TV-knappen för att stänga av den, dra ur strömkabeln i två minuter och sätt sedan tillbaka den.

Hur återställer jag TV:n?

För att återställa, dra helt enkelt ur strömkabeln i två minuter och sätt sedan tillbaka den. Detta löser de flesta problem med frusen bild eller ljud.

Vad gör jag om fjärrkontrollen inte fungerar?

Byt batterier. Om problemet kvarstår, kontrollera om TV:n är i SYNC-läge. Tryck på SYNC MENU, välj 'TV-kontroll', sedan 'Hem (Meny)' eller 'Alternativ' för att styra TV:n.

Hur ändrar jag glömd föräldra-PIN-kod?

Om du har glömt PIN-koden för barnlåset kan du använda den universella koden 9999. Denna kod accepteras alltid för att återställa låset.

Hur ansluter jag hörlurar?

Anslut hörlurarna till AUDIO OUT/Ljudutgång (stereo minijack) på baksidan av TV:n. Du kan även använda Bluetooth-hörlurar om din TV stöder det.

Hur använder jag ARC-funktionen (Audio Return Channel)?

Använd en HDMI-kabel och anslut den till HDMI IN 1 (märkt ARC). Se till att ett ARC-kompatibelt ljudsystem är anslutet. Du kan behöva aktivera ARC i TV:ns ljudinställningar.

Hur uppdaterar jag TV:ns programvara?

Tryck på HOME, välj 'Inställningar' → 'Systeminställningar' → 'Programuppdatering' → 'Nätverksuppdatering'. Se till att TV:n är ansluten till internet.

Kan jag ansluta en USB-hårddisk för inspelning?

Ja, TV:n har USB-portar. Anslut en USB-hårddisk (formaterad FAT32 eller NTFS) till en av USB-portarna. Du kan använda disken för att spela in digitala program via porten märkt HDD Rec.

Hur stänger jag av LED-lampan?

Tryck på HOME, välj 'Inställningar' → 'Systeminställningar' → 'Allmän inställning' → 'LED-indikering' → 'Nej'. Du kan också trycka på OPTIONS och välja 'LED-indikering'.

Vad gör jag om bild eller ljud fryser?

Återställ TV:n genom att dra ur strömkabeln i två minuter och sedan sätta tillbaka den. Om problemet kvarstår, kontrollera HDMI-anslutningarna och prova att byta källa.

BRUKSANVISNING Bravia KD55X8505A SONY

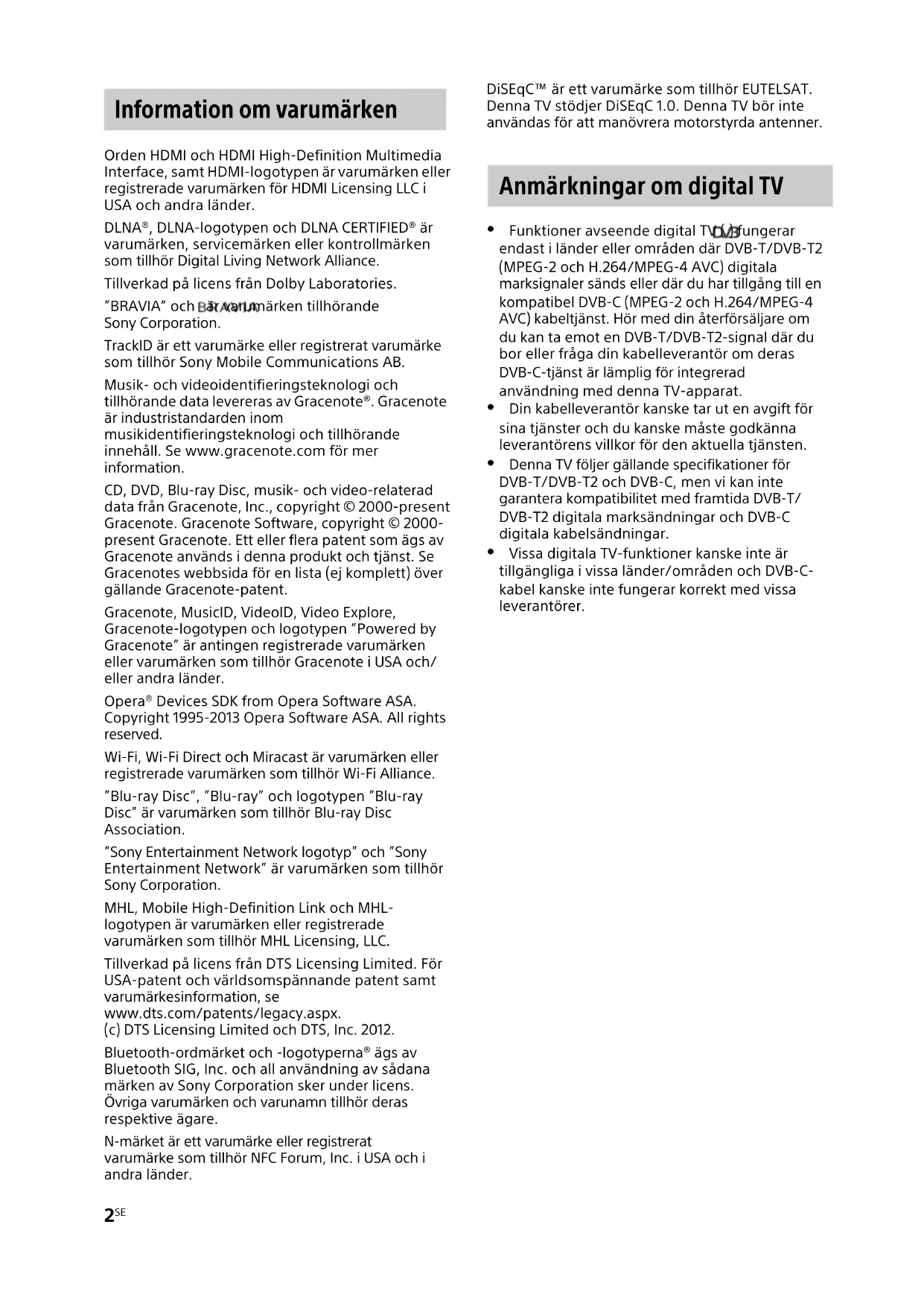

Information om varumärken

Organ HDMI och HDMI High-Definition Multimedia Interface,amt HDMI-logotypen ar varumärken aller registrerade varumärken for HDMI Licensing LLC i USA och andraalander.

DLNA®, DLNA-logotypen och DLNA CERTIFIED® ar varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance.

Tillverkad pã licences fran Dolby Laboratories.

"BRAVIA" och BärAnumärken tillhörande Sony Corporation.

TrackID ar ett varumärke aller registrarat varumärke som tillhör Sony Mobile Communications AB.

Musik- och videoidentifieringsteknologi och tillhörande data levereras av Gracenote. Gracenote ar industristandarden inom musikidentiferingsteknologi och tillhörande innehäll. Se www.gracenote.com für mer information.

CD, DVD, Blu-ray Disc, musik- och video-relaterad data frän Gracenote, Inc., copyright © 2000-present Gracenote. Gracenote Software, copyright © 2000-present Gracenote. Ett ell er flera patent som ägs av Gracenote används ienna produit och tjänst. Se Gracenotes webbsida for en lista (ej komplett) over gällande Gracenote-patent.

Gracenote, MusicID, VideoID, Video Explore, Gracenote-logotypen och logotypen "Powered by Gracenote" ar antingen registrarade varumärken aller varumärken som tillhör Gracenote i USA och/ller andraalander.

Wi-Fi, Wi-Fi Direct och Miracast ár varumärken aller registrarade varumärken som tilhör Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" och logotypen "Blu-ray Disc" ar varumärken som tillhör Blu-ray Disc Association.

"Sony Entertainment Network logotyp" och "Sony Entertainment Network" ar varumärken som tillhör Sony Corporation.

MHL, Mobile High-Definition Link och MHL-logotypen ar varumärken aller registrarade varumärken som tillhör MHL Licensing, LLC.

Tillverkad på licences frän DTS Licensing Limited. För USA-patent och varldsomsppannande patent som varumärkesinformation, se www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited och DTS, Inc. 2012.

Bluetooth-ordmarkt och -logotyperna® Ågs av Bluetooth SIG, Inc. och all användning av sādana marken av Sony Corporation sker under licenses. Övriga varumärken och varunamn tillhör deras respektive ägare.

N-market ar ett varumärke eller registrarat varumärke som tillhör NFC Forum, Inc. i USA och i andraalander.

DiSEqCTM arett varumärke som tillhör EUTELSAT. Denna TV stodjer DiSEqC 1.0.Denna TV bör inte anvandas for att manovrera motorstyrda antenner.

Anmärkningar om digital TV

• Funktioner avseende digital TV/3fungerar endast i länder aller omränden där DVB-T/DVB-T2 (MPEG-2 och H.264/MPEG-4 AVC) digitala marksignaler sänds aller där du har tillgang till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din äterförsäljare om du kan ta emot en DVB-T/DVB-T2-signal där du bor ihrer fräga din kabelleverantör om deras DVB-C-tjänst ar lamplig für integrerad användning medenna TV-apparat.
• Din kabelleverantör kanske tar ut en avgift for sina tjänster och du kanske måste godkännaleverantörens villkor for den aktuella tjänsten.
  Denna TV foljer gällande specificationer for DVB-T/DVB-T2 och DVB-C, men vi kan inte garantera kompatilitet med framtida DVB-T/ DVB-T2 digitala marksändningar och DVB-C digitala kabelsändningar.
• Vissa digitala TV-funktioner kanske inte ar tillgangliga i vissa lander/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantör.

Felsökning

När lysdioden blinkar, räkna hur mga gänger den blinkar (intervallet ar tre sekunder).

Stäng av TV:n genom att trycka pa I/0, koppla loss naktabeln fran eluttaget och informera din Återförsäljare eller ditt Sony servicecenter om antelet blinkningar.

När lysdioden inte blinkar kontrollerardu de olika sakerna i tabellen nedan.

Se även "Felsökning" i i-Manualen. Om problemet kvarstär, kontakta en auktoriserad servicetekniker.

Ingen bild (skärmen ar mörk) och inget ljud.

• Kontrollera antenn/kabelanslutningen.
• Anslut TV:n till vagguttaget och tryck pa I/pa TV:n erler fjarrkontrollen.

Vissa program kan inte ställas in.

• Kontrollera antenn/parabolantenn.
• Satellitkabeln kan vara kortsluten eller sa kan det forekomma kontaktproblem med kabeln. Kontrollera kabeln och anslutningen och stang därefter av TV:n med Pa/Av-omkopplaren for natström och slå därefter på den igen.
  Frekvensen som du har angett arutanfor omraret. Radfraga det mottagande satellitsandningsfretaget.

Det finns ingen kabel-TV-tjänst (program).

• Kontrollera kabelanslutningen allerinställungen.
• Forsök med "Digital auto.kanalinst." genom att valja "Egen antenn" istället for "Kabel-TV".

Fjarrkontrollen fungerar inte.

• Byt ut batterierna.
• Din TV kan vara i SYNC-läge.

Tryck på SYNC MENU,wälj "TV-styrning" ochwälj sedan "Home (Meny)" eller "Alternative"for att manövrera TV:n.

Det blir varmt runt TV:n.

• När TV:n används under en langre tidsperiod blir det varmt runt TV:n. Du kan källa denna varme om du tar pa panelen med handen.

Fruset ljud eller frusen bild, en tom skärm eller om TV:n inte reagerar på TV:ns eller fjärrkontrollens knapptyckningar.

Genomfor en enkel aterstallning av TV:n genom att dra ur natsladden i två minuter. Satt sedan i den igen.

Knapparna CH+/-, + / - , / / / 1,CH HOME kan inte lokaliseras pa TV:n.

• Bilden nedan visar var du hittar knapparna pa TV:n.

LED-belysningen tänds.

• Om du inte vill tända LED-belysningen kan du stänga av den.

Tryck pə HOME, vəlj därefter "Inställningar" → "Systeminställningar" → "Allmən inställning" → "LED-belysning" → "Av". Du kan även trycka pə OPTIONS, och därefter vəlja "LED-belysning" → "Av".

Vid visning av fotofiler i 4K-upplösning:

• Menyskarmen, Funktionsguiden aller meddelanden visas eventuellt inteRARY du tittar på Foto.
  Tryck pa RETURN for att avsluta upspelningen av Foto, eller vaxla ingang genom att trycka pa

Specificationer

System

Skärmsystem

LCD-skärm (bildskärm med flytande kristaller)

TV-system

Analogt: Beroende på val av land/område: B/G/H, D/K, L, I, M

Digitalt: DVB-T/DVB-T2/DVB-C

Satellit: DVB-S/DVB-S2

Färg/videososystem

Analogt: PAL, SECAM, NTSC3.58, NTSC4.43

Digitalt: Se i-Manual.

Kanaltackning

Analogt: UHF/VHF/kabel, beroende på ditt val av land/område.

Digitalt: UHF/VHF/kabel, beroende på ditt val av land/område.

Satellite:IF-frekvens 950-2150 MHz

Ljudutgang

10W+10W+10W

Uttag for ingangar/utgangar

Antennkabel

75 ohms extern anslutning for VHF/UHF

Satellitantenn

Honkontakt av F-Typ IEC169-24, 75 ohm.

DiSEgC 1.0, LNB 13 V/18 V & 22 KHz-ton,

Distr. via enkel kabel-TV EN50494.

A

V 1

21-polig scart-kontakt (CENELEC standard) inkl. Ijud/videoingäng, RGB-ingäng och TV-Ijud/ videoutgang.

/COMPONENT IN

YP BPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ljudingang (phonokontakter)

AV2

Videoingang (vanlig phonokontakt med Y-ingang)

HDMI IN 1, 2, 3, 4 (stöd für 4k-upplösning)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-format

Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Sida-vid-sida 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Ljud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby Digital

ARC (Audio Return Channel) (endast HDMI IN 1)

Ljud: Tvakanalig linjar PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby Digital

Digitalt optiskt kontakt (tväkanalig linjär PCM, Dolby Digital)

AUDIO OUT/Ω

Ljudutgang (stereo minijack)
Hörlurskontakt

Inspelning pahardisk),2,3

USB HDD-enhetsport (endast), USB-port

M-plats (CA-modul)

AN

10BASE-T/100BASE-TX-kontakt (Beroende pa nätverkets functionsmiljö, kan anslutningshestigheten avvika.

Kommunikationshastigkeit och -kvalitet for 10BASE-T/100BASE-TX garanteras inte forenna TV.)

Övrigt

Kamera och mikrofonenet: CMU-BR200/ CMU-BR100

USB Trädlös LAN Adapter: UWA-BR100

Aktiva 3D-glasögon: TDG-BT500A

Driftstemperatur

0^ - 40^

Strömförsörjning och övrigt

Strömförsörjning

220V-240VAC,50Hz

Energieffektivitetsklass

KD-65X8505A: B

KD-55X8505A: B

Skärstmstorlek (diagonal uppmatt) (cirka)

KD-65X8505A: 163,9 cm / 65 tum

KD-55X8505A:138,8 cm/55 tum

Strömforbrukning

i "Hemma"/"Standard"-lage

KD-65X8505A: 198 W

KD-55X8505A:163W

i "Butik"/"Dagsljus"-lage

KD-65X8505A:349W

KD-55X8505A:275W

*1 Energiförbrukning per År, baseras på TV-apparatens strömforbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

^ 2 Specificerad standby-effectt uppnas nar TV:n har avslutat nodvändiga interna processor.

• Ta inte bort dummy-kortet fran TV CAM-kortplatsen (CA-modul) annat an for att satta i ett smart kort i CAM.
• Tillgangen på alternative tillbehör beror på land/region/TV-modell/lager.
• Design och spekifikationer kan ändras utan forvarning.

3.840 punkter (vandret) × 2.160 linjer (lodret)

Mäl (ca.) (b × h × d)

Inkl. tv-fod

KD-65X8505A: 147,8× 89,4× 40,5cm

KD-55X8505A: 125,9 × 77,0 × 40,5 cm

Uden tv-fod

KD-65X8505A: 147,8× 86,3× 6,4cm

KD-55X8505A: 125,9× 74,0× 5,9cm

Vægt (ca.)

Inkl. tv-fod

KD-65X8505A:38,9kg

KD-55X8505A:28,2 kg

Uden tv-fod

KD-65X8505A: 37,5 kg

KD-55X8505A:26,8 kg

^ 2 Den angivne standbyeffekt nās, nár tv'et har aflsuttet nödvendige interne processor.

Angi PIN-koden 9999. (PIN-koden 9999 blir alltid godtatt.)

Belysnings-LED-en er slätt pa.

När du viser fotofiler i 4K-opplösning:

nhetsport (kun 1), USB-port

AM (Conditional Access Module)-kontakti

BASE-T/100BASE-TX-kontakt
