Produkttyp	LCD-Fernseher 4K
Marke	Sony
Modell	Bravia KD55X8505A
Bildschirmgröße	138,8 cm (55 Zoll)
Bildschirmauflösung	3 840 x 2 160 Pixel (4K)
Hintergrundbeleuchtungs-Typ	LED
Fernsehnormen	Analog PAL/SECAM/NTSC, Digital DVB-T/T2/C, Satellit DVB-S/S2
Tonleistung	10 W + 10 W + 10 W (3 Kanäle)
Hauptanschlüsse	4x HDMI (davon 1 ARC), 1x Scart, 1x Component, 2x USB, 1x optischer Ausgang, 1x Kopfhörer, 1x LAN, 1x MHL
Drahtlose Funktionen	Wi-Fi, Bluetooth, Miracast, NFC, DLNA
Maße mit Ständer	125,9 x 77,0 x 40,5 cm (B x H x T)
Gewicht mit Ständer	28,2 kg
Stromversorgung	220-240 V AC, 50 Hz
Stromverbrauch (Standard)	163 W
Stromverbrauch im Standby	0,40 W
Energieeffizienzklasse	B
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 80 % relative Luftfeuchtigkeit (ohne Kondensation)
Sicherheit	Kindersicherung mit PIN-Code (Standard 9999)
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.

Häufig gestellte Fragen - Bravia KD55X8505A SONY

Was tun, wenn der Bildschirm schwarz bleibt und kein Ton kommt?

Überprüfen Sie zuerst den Antennen- oder Kabelanschluss. Stellen Sie sicher, dass der Fernseher eingesteckt und eingeschaltet ist. Wenn Bild und Ton fehlen, drücken Sie die 1/Taste des Fernsehers, um ihn auszuschalten, ziehen Sie das Netzkabel für zwei Minuten ab und stecken Sie es wieder ein.

Wie setze ich den Fernseher zurück?

Zum Zurücksetzen ziehen Sie einfach das Netzkabel für zwei Minuten ab und stecken es wieder ein. Dies behebt die meisten Probleme mit eingefrorenem Bild oder Ton.

Was tun, wenn die Fernbedienung nicht funktioniert?

Ersetzen Sie die Batterien. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Fernseher im SYNC-Modus ist. Drücken Sie SYNC MENU, wählen Sie "TV-Steuerung" und dann "Startseite (Menü)" oder "Optionen", um den Fernseher zu steuern.

Wie ändere ich den vergessenen Eltern-PIN?

Wenn Sie den PIN-Code der Kindersicherung vergessen haben, können Sie den universellen Code 9999 verwenden. Dieser Code wird immer akzeptiert, um die Sperre zurückzusetzen.

Wie schließe ich Kopfhörer an?

Schließen Sie Ihre Kopfhörer an die AUDIO OUT/Audioausgang (Stereo-Miniklinke) an der Rückseite des Fernsehers an. Sie können auch Bluetooth-Kopfhörer verwenden, wenn Ihr Fernseher dies unterstützt.

Wie verwende ich die ARC-Funktion (Audio Return Channel)?

Verwenden Sie ein HDMI-Kabel und schließen Sie es an den HDMI IN 1-Anschluss (mit ARC-Kennzeichnung) an. Stellen Sie sicher, dass das ARC-kompatible Audiosystem angeschlossen ist. Möglicherweise müssen Sie ARC in den Audioeinstellungen des Fernsehers aktivieren.

Wie aktualisiere ich die Software des Fernsehers?

Drücken Sie HOME, wählen Sie "Einstellungen" → "Systemeinstellungen" → "Software-Update" → "Netzwerk-Update". Stellen Sie sicher, dass der Fernseher mit dem Internet verbunden ist.

Kann ich eine USB-Festplatte zum Aufnehmen anschließen?

Ja, der Fernseher verfügt über USB-Anschlüsse. Schließen Sie eine USB-Festplatte (formatiert mit FAT32 oder NTFS) an einen der USB-Anschlüsse an. Sie können die Festplatte zum Aufnehmen digitaler Programme über den mit HDD Rec gekennzeichneten Anschluss verwenden.

Wie deaktiviere ich die LED-Anzeige?

Drücken Sie HOME, wählen Sie "Einstellungen" → "Systemeinstellungen" → "Allgemeine Einstellungen" → "LED-Anzeige" → "Aus". Sie können auch OPTIONS drücken und "LED-Anzeige" auswählen.

Was tun, wenn Bild oder Ton einfrieren?

Setzen Sie den Fernseher zurück, indem Sie das Netzkabel für zwei Minuten abziehen und wieder einstecken. Wenn das Problem weiterhin besteht, überprüfen Sie die HDMI-Verbindungen und versuchen Sie, die Quelle zu wechseln.

BEDIENUNGSANLEITUNG Bravia KD55X8505A SONY

Netspanningsvereisten

220V-240VAC,50Hz

Energie-efficientreikasse

KD-65X8505A: B

KD-55X8505A: B

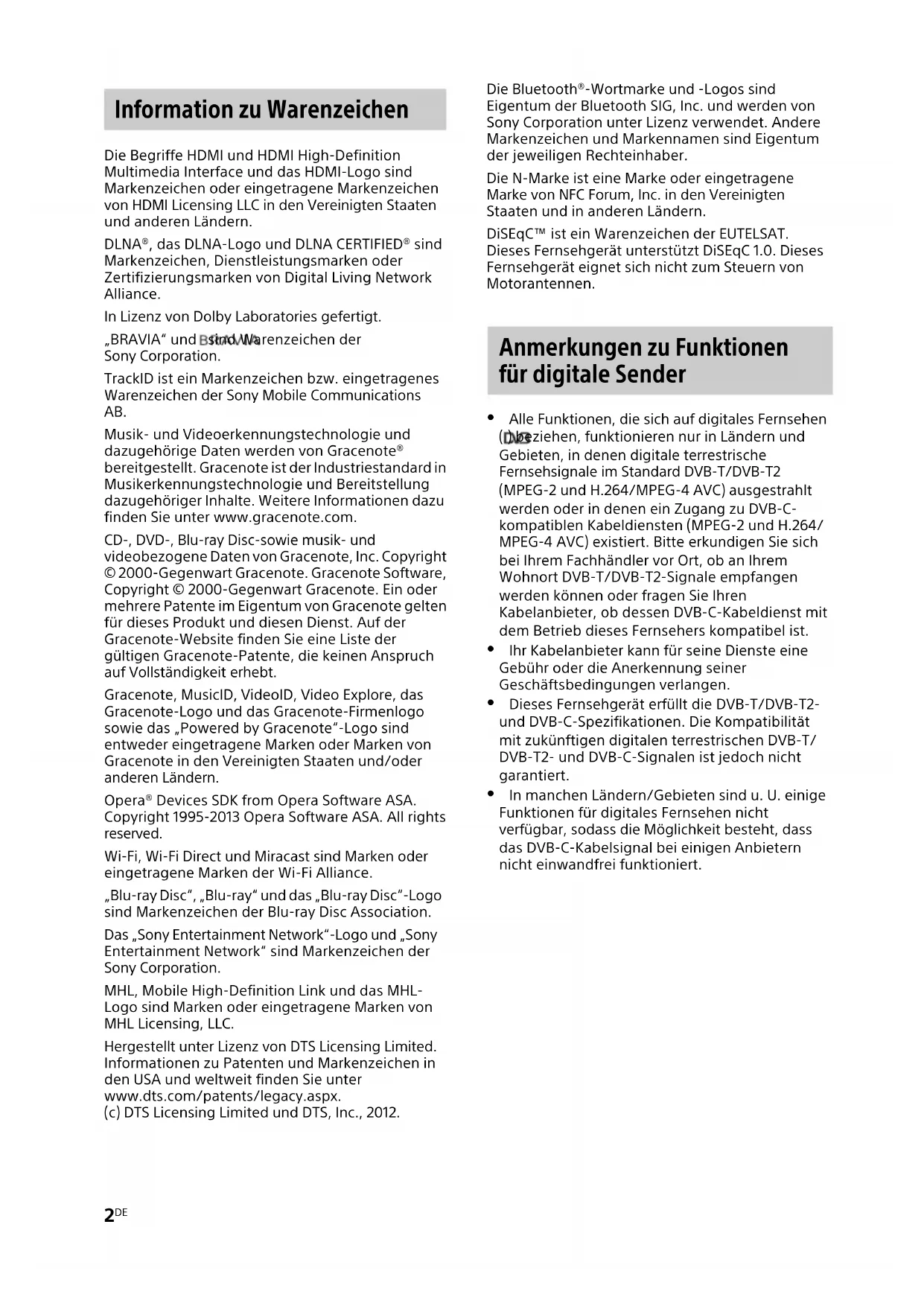

Information zu Warenzeichen

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance.

In Lizenz von Dolby Laboratories gefertigt.

"BRAVIA" und Bostendarenzeichen der Sony Corporation.

TrackID ist ein Markenzeichen bzw. eingetragenes Warenzeichen der Sony Mobile Communications AB.

Musik- und Videoerkennungstechnologie und dazugehörige Daten werden von Gracenote® bereitgestellt. Gracenote ist der Industriestandard in Musikerkennungstechnologie und Bereitstellung dazugehöriger Inhalte. Weitere Informationen dazu finden Sie unter www.gracenote.com.

CD-, DVD-, Blu-ray Disc-sowie musik- und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright © 2000-Gegenwart Gracenote. Ein oder mehrere Patente im Eigentum von Gracenote gelten für diesen Produkt und diesen Dienst. Auf der Gracenote-Website finds Sie eine Liste der gultigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt.

Gracenote, MusicID, VideoID, Video Explore, das Gracenote-Logo und das Gracenote-Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragene Marken oder Marken von Gracenote in den Vereinigten Staaten und/oder anderen Ländern.

Wi-Fi, Wi-Fi Direct und Miracast sind Marken oder eingetragene Marken der Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" und das, "Blu-ray Disc"-Logo sind Markenzeichen der Blu-ray Disc Association.

Das „Sony Entertainment Network“-Logo und „Sony Entertainment Network“ sind Markenzeichen der Sony Corporation.

MHL, Mobile High-Definition Link und das MHL-Logo sind Marken oder eingetragene Marken von MHL Licensing, LLC.

Hergestellt unter Lizenz von DTS Licensing Limited. Informationen zu Patenten und Markenzeichen in den USA und weltweit finden Sie unter www.dts.com/patents/legacy.aspx.

(c) DTS Licensing Limited und DTS, Inc., 2012.

Die Bluetooth®-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. und werden von Sony Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

Die N-Marke ist eine Marke oder eingetragene.
Marke von NFC Forum, Inc. in den Vereinigten
Staaten und in anderen Ländern.

DiSEqCTM ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerat understands DiSEqC 1.0. Dieses Fernsehgerat eignet sich nicht zum Steuern von Motorantennen.

Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (Beziehen, Funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlten werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert.itte erkundigen Sie sich bei Ihr dem Fachhändler vor Ort, ob an Ihrem Wohnort DVB-T/DVB-T2-Signale empfangenen werden konnen oder Fragen Sie ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb these Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerat erfüllt die DVB-T/DVB-T2- und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T/ DVB-T2- und DVB-C-Signalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. einige Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei Funktioniert.

Störungsbehebung

Wenn die Beleuchtungs-LED rot blinkt,
zahlen Sie die Anzahl der
Blinkvorgänge (die Intervallzeit
betragt drei Sekunden).

Schalten Sie das Fernsehgerät mit 1/0 am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihr hem Handler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen).

Wenn die Beleuchtungs-LED nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen.

Schlagen Sie auch unter Störungsbehebung" im i-Manual nach. Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lassst,lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu horen.

• Prufen Sie die Antennen- oder Kabelverbindung.
• Schlieben Sie das Fernsehgerät an eine Netzsteckdose an und drücken Sie 1/2 am Fernsehgerät oder der Fernbedienung.

Einige Programme können nicht eingestellt werden.

• Prufen Sie die Antenne bzw. die Satellitenschüssel.
• Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich um Anschlussprobleme des Kabels handeln.itte überprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerät mit dem Ein/Aus Schalter Aus und schalten es dann wieder Ein.
  Die von Ihnen eingegebene Frequenz ist außer Reichweite.itte wenden Sie sich an die empfangene Satellitensendeanstalt.

Es werden keine Kabelfernsehdienste (Sender) gefunden.

• Überprüfen Sie die Kabelverbindung bzw. die Tunerkonfiguration.
  Versuchen Sie "Auto. Digital-Suchlauf" durchzufahren, indem Sie "Antenne" staat „Kabel" ausgehalten.

Die Fernbedienung Funktioniert nicht.

Tauschen Sie die Batterien aus.
- Das Fernsehgerät befindet sich möglicherweise im SYNC-Modus. Drücken Sie SYNC MENU, wahren Sie „TV-Steuierung" und dann „Home (Menu)" oder „Optionen", um das Fernsehgerät zu bedieren.

Sie haben das Password für „Kindersicherung" vergessen.

• Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.)

Das Gehäuse des Fernsehgeräts erwärtm sich.

• Wenn das Fernsehgerät lange Zeit verwendet wird, erwartt sich das Gehäuse des Fernsehgeräts.

Es fuhl't sich möglichwerse heißt an, wenn Sie es mit der Hand berühren.

Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten an Fernseher oder Fernbedienung an.

• Führer Sie einen einfachen Rücksetzvorgang des Fernsehgeräts aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken.

Die Tasten CH + / - , + / - , / / / , und HOME sind am Fernsehgerat nicht zu finden.

• Zur Position der Tasten am Fernsehgerät siehe Abbildung unten.

Rückseite des Fernsehgeräts

Die Beleuchtungs-LED ist eingeschaltet.

• Wenn die Beleuchtungs-LED nicht leuchten soll, können Sie sie ausschalten.
  Drücken Sie HOME und wahlen Sie dann „Einstellungen" → „Systemeinstellungen" → „Allgemeine Einrichtung" → „Beleuchtungs-LED" → „Aus". Sie konnen auch OPTIONS drucken und kann „Beleuchtungs-LED" → „Aus" auswahlen.

#

Beim Betrachten von Fotodateien in 4K-Auflösung:

• "Der Menübildschirm, die Bedienanleitung oder Meldungen erschehen bei der Anzeige von Fotos möglicherweise nicht.
  Um die Wiedergabe von Fotos zu beenden, drucken Sie RETURN, oder schalten Sie den Eingang um, indem Sie drucken.

Technische Daten

TV-System

Bildschirmsystem

LCD-Bildschirm (Flüssigkristallbildschirm)

Fernsehnorm

Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I, M

Digital: DVB-T/DVB-T2/DVB-C

Satellit: DVB-S/DVB-S2

Farb-/Videosystem

Digital: Schlagen Sie im i-Manual nach.

Kanalbereich

Analog: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.

Digital: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.

Satellit: IF Freqenz 950-2150 MHz

Tonausgänge

10W+10W+10W

Eingangs-/Ausgangsbuchsen

Antennenkabel

75 Ohm, externer Anschluss fur VHF/UHF

Satellitenantenn

Buchserverbindung vom Typ F IEC169-24, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 KHz Ton, Unicable EN50494.

/AV1

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang fur Fernsehsignale.

/CCOMPOENNT

YP_BPR (Komponenten-Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audioeingang (Cinchstecker)

AV2

Videoeingang (gangiger Cinchstecker mit Y-Eingang)

HDMI IN 1,2,3,4 (unterstutz 4K-Auflösung)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p , 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p , 576p , 576i , 480p , 480i , Computerformate

Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Nebeneinander 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Untereinander 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 1)

MHL (gängig bei HDMI 2)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

Nebeneinander 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Untereinander 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)

AUDIO OUT/Ω

Audioausgang (Stereo-Miniklinke) Kopfhörerbuchse

HDD Rec), 2, 3

USB-HDD-Geräteanschluss (nur), USB-Anschluss

AM-Slot (Zugangskontrollmodul)

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für diese Fernsehgerät nicht garantiert werden.)

Sonstiges

Mitgeliefertes Zubehor

Schlagen Sie unter „Inhalt der Verpackung" im Schnellstartleitfaden nach.

Sonderzubehör

Kamera und Mikrofoneinheit: CMU-BR200/ CMU-BR100

USB WLAN Adapter: UWA-BR100

3D-Aktivbrille: TDG-BT500A

Betriebstemperatur

0^ - 40^

Luftfeuchtigkeit beim Betrieb

10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)

Stromversorgung und Sonstiges

Betriebsspannung

220 V - 240 V Wechselstrom, 50 Hz

Energieeffizienzklasse

KD-65X8505A: B

KD-55X8505A:B

Bildschirmgroße (Diagonale) (ca.)

KD-65X8505A:163,9 cm / 65 Zoll

KD-55X8505A:138,8 cm/55 Zoll

Stromverbrauch

im Modus „Wohnung“/ „Standard“

KD-65X8505A: 198 W

KD-55X8505A:163W

im Modus "Geschäft"/"Brillant"

KD-65X8505A:349W

KD-55X8505A:275W

Durchschnittlicher Energieverbrauch im Jahr⁴

KD-65X8505A:275kWh

KD-55X8505A:226 kWh

Stromverbrauch im Standby-Betrieb*2

0,40 W (16 W im Software-/EPG-

Aktualisierungsmodus)

Anzeigeauflosung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertical)

Abmessungen (ca.) (B× H× T)

mit Tischständer

KD-65X8505A: 147,8× 89,4× 40,5cm

KD-55X8505A: 125,9 × 77,0 × 40,5 cm

ohne Tischständer

KD-65X8505A:147,8×86,3×6,4cm

KD-55X8505A: 125,9× 74,0× 5,9cm

Gewicht (ca.)

mit Tischständer

KD-65X8505A:38,9kg

KD-55X8505A:28,2kg

ohne Tischständer

KD-65X8505A:37,5kg

KD-55X8505A:26,8kg

^*1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden tätig an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hangt von der Verwendung des Fernsehgeräts ab.

^*2 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerat die notwendigen internen Prozesse abgeschlossen hat.

• Entfernen Sie nicht die Dummykarte aus dem Einsatzb TV CAM (Zugangskontrollmodul), außer Sie möchen eine Smartcard einsetzen, die in das CAM passt.

Die Verfugbarkeit des optionalen Zubehörs hangt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschnitt dienen, bleiben vorbehalten.
