CLLFMCARU - Autórádió CONCEPTRONIC - Ingyenes használati útmutató

Termék típusa	Autós FM adó
Márka	Conceptronic
Modell	CLLFMCARU
Tápellátás	12 V egyenáram szivargyújtón keresztül
FM frekvenciasávok	87,7–88,9 MHz és 106,7–107,9 MHz
Előre beállított csatornák száma	14
Kompatibilis audio formátumok	MP3, WMA (kivéve DRM)
Audio forrás	USB pendrive vagy külső audio bemenet (2,5 mm jack)
Jel/zaj viszony	60 dB
Frekvencia átvitel	20 Hz – 15 kHz
Adóteljesítmény	-1 és -20 dBm között
Sugárzott teljesítmény	< 50 nW
Támogatott bitráta	32 – 256 Kbps
Biztosíték	500 mA, 250 V (tartalék biztosíték mellékelve)
Lejátszási módok	Normál és véletlen
Jelzők	LED a frekvencia és mód jelzésére (lejátszás, szünet, véletlen)
Memória	Frekvencia, utolsó szám, hangerő
Csomag tartalma	Adó, audiokábel (3,5 mm - 2,5 mm), tartalék biztosíték, felhasználói útmutató
Kialakítás	Állítható (forgatható pozíció)
Karbantartás	Tiszta, puha ruhával tisztítható
Biztonság	Csak a mellékelt biztosítékot használja; csere előtt húzza ki a csatlakozót
Származási ország	Nincs megadva (becslés: Kína)

Gyakran ismételt kérdések - CLLFMCARU CONCEPTRONIC

Hogyan használható az FM adó MP3 lejátszóként?

Helyezzen be egy MP3/WMA fájlokat tartalmazó USB pendrive-ot az USB portba, csatlakoztassa az adót a szivargyújtóhoz, kapcsolja be az autórádiót, válasszon frekvenciát a CH gombbal, majd nyomja meg a Lejátszás/Szünet gombot a zene hallgatásához.

Miért nincs hang?

Ellenőrizze, hogy az adó és az autórádió ugyanarra a frekvenciára van-e állítva. Győződjön meg arról, hogy az autórádió hangerőssége megfelelő. Ha külső forrást használ, ellenőrizze a jack csatlakozást. Ha a biztosíték kiégett, cserélje ki.

Hogyan lehet megváltoztatni az adás frekvenciáját?

Nyomja meg röviden a CH gombot a 14 előre beállított csatorna közötti váltáshoz. A frekvencia megjelenik az adó kijelzőjén.

Hogyan lehet beállítani az adóteljesítményt?

Tartsa lenyomva a CH gombot körülbelül 10 másodpercig a nagy teljesítményű (piros LED) és az alacsony teljesítményű (zöld LED) mód közötti váltáshoz. Ez csökkenti az interferenciát.

Mit tegyünk, ha a biztosíték kiégett?

Húzza ki az adót, csavarja le a szivargyújtó csatlakozó sapkáját, cserélje ki a biztosítékot a mellékelt tartalékra (500 mA, 250 V), majd csavarja vissza.

Milyen típusú USB pendrive-ok kompatibilisek?

Az adó kompatibilis a FAT32 formátumú, USB 1.1 vagy 2.0 interfészű pendrive-okkal. A DRM-mel védett WMA fájlok nem olvashatók.

Használható az adó mobiltelefonnal?

Igen, csatlakoztassa az audiokábelt (3,5 mm - 2,5 mm) a telefon fejhallgató kimenetéhez és az adó audio bemenetéhez. Ezután használja az adót audio kapcsolatként.

Hogyan lehet véletlen lejátszási módba kapcsolni?

Tartsa lenyomva a Lejátszás/Szünet gombot néhány másodpercig. A LED gyorsan villog véletlen módban, lassan ismétlő módban.

Mit jelent a LED színe?

Piros LED = nagy teljesítményű mód; zöld LED = alacsony teljesítményű mód. Lejátszás közben a LED villog; szünetben 30 másodperc után folyamatosan világít.

Hogyan lehet alaphelyzetbe állítani az adót?

Nincs reset gomb. Húzza ki az adót a szivargyújtóból, várjon néhány másodpercet, majd csatlakoztassa újra. A frekvencia és a beállítások megmaradnak.

HASZNÁLATI ÚTMUTATÓ CLLFMCARU CONCEPTRONIC

Felhasználói útmutató

Köszönjük, hogy a Conceptronic FM-adót választotta gépkocsijába.

A mellékelt felhasználói útmutató lépésről-lépésre elmagyarázza, miként kell a Conceptronic FM-adót gépkocsijában alkalmaznia.

Probléma esetén javasoljuk, hogy vegye igénybe a Support-site-en nyújtott segítséget (menjen a www.conceptronic.net-re és kattintson a 'Support'-ra. Itt megtalálja a Gyakran Ismételt Kérdések adatbázist.

Ha termékünkkel kapcsolatban további kérdése lenne, és weboldalunkon nem talál rá választ, forduljon hozzánk e-mailben: [e-mail]

A Conceptronic termékekkel kapcsolatos további információért kérjük tekintse meg a Conceptronic weboldalát: www.conceptronic.net

1. Bemutatás

A CLLFMCARU FM-adó mintegy hidat képez az eltárolt zene és a gépkocsi FM-sztereó berendezése között. Csatlakoztassa az audiokábelt a zenei lejátszó vagy a mobiltelefon fejhallgató-csatlakozásához és az adó line-in bemenetéhez, vagy csatlakoztassa az USB memory stick-et közvetlenül az adó USB-portjához.

MAGYAR

2. A csomag tartalma

A gépkocsiban használatos Conceptronic FM-adót tartalmazó csomagban a következők találhatók:

• A gépkocsiban használatos Conceptronic FM-adó
• line-in audiokábel (3,5 mm-es jack-dugasz és a 2,5 mm-es mini jack-dugasz közé)
• tartalék biztonsági biztosíték a CLLFMCARU-hoz (250 V, 500 mA)
• többnyelvű kézikönyv

3. A termék jellemzői

• Játsszon le hangfájlokat (MP3/WMA*) közvetlenül az USB flash diskról, majd továbbítsa a zenét a gépkocsi rádiójának.
• Továbbítsa a külső audiolejátszóról (MP3-lejátszó, I-Pod, Disc-Man stb.) származó zenét a gépkocsi rádiójához.
• Állítsa be az átviteli teljesítményt, hogy az állomások közötti interferenciát kiküszöbölhesse.
• Két lejátszási üzemmód áll rendelkezésre: Normal (normál) és Random (véletlenszerű)
• Frekvencia-kijelző és az üzemállapotot (lejátszás, szünet vagy véletlenszerű lejátszás) jelző LED.
• Az eszköz helyzetének beállítása szempontjából kényelmes, állítható kivitelezés.
• 14 előre beállított csatorna a két frekvenciasávon: 87,7\~88,9 MHz és 106,7\~107,9 MHz között.
• Áramellátás a gépkocsi szivargyújtójáról (12 V-os egyenáramú áramellátás).
• Memória az utolsó frekvenciának, a dal számának** és a hangerőnek a megjegyzésre, amikor az eszközt újraindítják.

* A DRM-mel védett WMA-fájlok nem támogatottak.
** Az FM-adó csak akkor folytatja ugyanannál a dalszámnál, ha az FM-adót a gépkocsi szivargyújtójához olyankor csatlakoztatják, amikor az USB stick már be van dugva.

MAGYAR

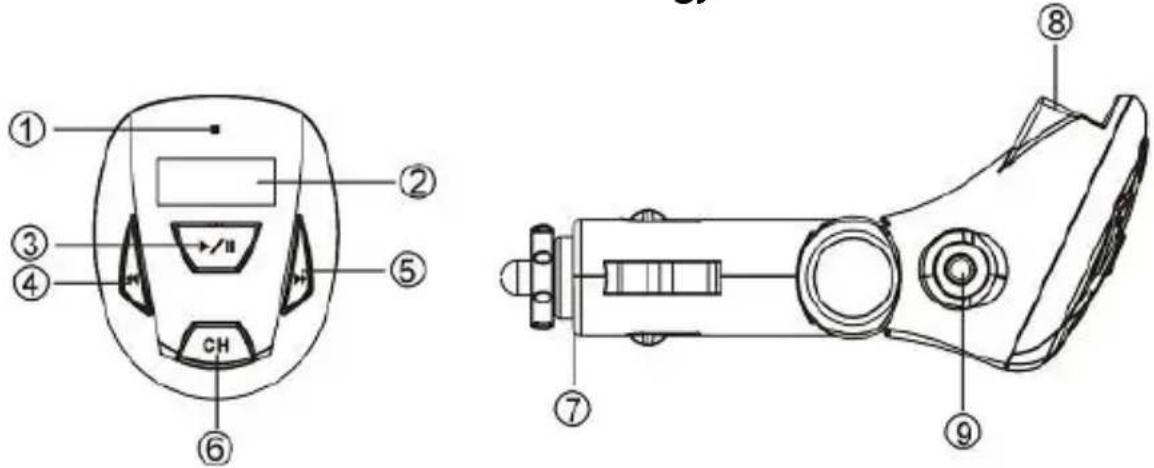

4. A CLLFMCARU-ra vonatkozó magyarázat

1. LED-kijelző
2. Frekvencia megjelenítése
3. „Play/Pause/Switch Play Mode” (lejátszás/szünet/lejátszási mód váltása) gombja
4. „Previous Track” (előző szám) gombja
5. „Next Track” (következő szám) gombja
6. „Channel Frequency/Change Transmit Power” (csatornafrekvencia/ átviteli teljesítmény megváltoztatása) gombja
7. Szivargyújtó dugasza
8. USB-port (USB-stick csatlakoztatásához)
9. 2,5 mm-es line-in csatlakozódugasz (külső audioforrás csatlakoztatásához)

5. A gépkocsi FM-adójának alkalmazása

A gépkocsi FM-adója kétféleképpen alkalmazható:

• MP3/WMA lejátszóként. Az eszköz az MP3- vagy WMA-fájlokat az USB-memória meghajtójáról közvetlenül játssza le.
• audiohídként. Az eszköz az audiojelet a line-in porton keresztül külső audioforrásról kapja (MP3-lejátszó, I-Pod, Disc-Man stb.)

MAGYAR

A lejátszott zene — mindkét esetben — az FM-adó kijelzőjén megjelenő frekvencián továbbítódik a gépkocsi rádiójának.

5.1 A gombok magyarázata

Funkció	Magyarázat
Csatornaváltás	Ha a 14 előre beállított csatorna között kíván kapcsolgatni, nyomja le a „CH” gombot. A kiválasztott frekvencia megjelenik a kijelzőn.
Lejátszás/szünet Zene lejátszásához nyomja le a ▶/□ gombot; ilyenkor a LED a lejátszás során villog, a frekvenciakijelzőn pedig az aktuális csatorna jelenik meg.
A lejátszás szüneteltetéséhez nyomja le a ▶/□
	gombot. Mintegy 30 másodperc elteltével az eszköz a továbbítást leállítja, és nem jelenít meg semmit, miközben a LED folyamatosan világít. A lejátszás folytatásához újból nyomja meg a ▶/□ gombot.
Lejátszási mód váltása Tartsa lenyomva egy ideig a ▶/□ gombot, ha a lejátszási üzemmódon változatni kíván. Az eszköz két lejátszási üzemmódot kínál: az összes ismétlése (a LED lassan villog) és véletlenszerű (a LED gyorsan villog).
Előző/következő	Nyomja le a ▶gombot, ha az előző számot kívánja lejátszani, vagy nyomja le a ▶gombot, ha a következőt.
Hangerőszabályozás	Tartsa lenyomva a ▶gombot a hangerő csökkentéséhez, vagy a ▶gombot a hangerő növeléséhez.

MAGYAR

Teljesítmény beállítása Ha áthallás van egy másik FM-állomással, állíthat az átviteli teljesítményen, és így tisztább lesz a vétel. Ez az eszköz két teljesítményszintet kínál: kis teljesítményű üzemmód és nagy teljesítményű üzemmód. Tartsa lenyomva kb. 10 másodpercig a „CH” gombot, ha a két szint között váltani kíván. Amikor az eszköz nagyobb teljesítményű, a LED pirosra lesz, amikor pedig kisebb, akkor a LED zölda vált át.

5.2 Az FM-adó, mint MP3/WMA-lejátszó

1. Töltse fel a számítógépen keresztül MP3- és/vagy WMA-fájlokkal az USB memória meghajtóját.
2. Csatlakoztassa az USB-memória meghajtóját az FM-adó USB-portjához.
3. Dugja be az FM-adót a gépkocsi szivargyújtójába.
4. Forgassa el a gépkocsi slusszkulcsát az „ACC”-állásra, vagy indítsa el a motort. Az FM-adó bekapcsol.

Megjegyzés: Vannak gépkocsik, amelyek a szivargyújtó és a rádió számára akkor is biztosítják az áramellátást, ha a slusszkulcsot kiveszik. Ilyen esetben nincs szükség az FM-adó használata előtt a slusszkulcsot az „ACC” állásra állítani.

1. Alkalmas és használható frekvencia megkereséséhez nyomja le a CH gombot az FM-adón.
2. Hangolja a gépkocsi rádióját az FM-adón kiválasztott frekvenciára.
3. Zenének a gépkocsi rádióján keresztül történő lejátszásához nyomja le a gombot.

MAGYAR

5.3 Az FM-adó, mint audiohíd

1. Csatlakoztassa a line-in kábel 3,5 mm-es csatlakozódugaszát az audioforráshoz.
2. Csatlakoztassa a line-in kábel 2,5 mm-es mini csatlakozódugaszát az FM-adó line-in portjához.
3. Dugja be az FM-adót a gépkocsi szivargyújtójába.
4. Forgassa el a gépkocsi slusszkulcsát az „ACC” állásba, vagy indítsa el a motort. Az FM-adó bekapcsol.

Megjegyzés: Vannak gépkocsik, amelyek a szivargyújtó és a rádió számára akkor is biztosítják az áramellátást, ha a slusszkulcsot kiveszik. Ilyen esetben nincs szükség az FM-adó használata előtt a slusszkulcsot az „ACC” állásra állítani.

1. Alkalmas és használható frekvencia megkereséséhez nyomja le a CH gombot az FM-adón.
2. Hangolja a gépkocsi rádióját az FM-adón kiválasztott frekvenciára.
3. Indítsa el a lejátszást az audioforráson, ha a zenét a gépkocsi rádióján keresztül kívánja hallgatni.

Megjegyzés: Amikor az FM-adó line-in jellemzőjét veszi igénybe, csak a CH gomb működik. Minden más gomb (lejátszás/szünet, következő, előző stb.) csak „MP3-/WMA-lejátszó” üzemmódban működik.

MAGYAR

6. A biztonsági biztosíték kicserélése

Amikor az FM-adó nem működik, lehet, hogy az eszköz biztonsági biztosítéka kiégett. A biztonsági biztosítékot az alábbi lépések alkalmazásával cserélje ki.

1. Vegye ki az FM-adót a gépkocsi szivargyújtójából.
2. Csavarja el az óramutató járásával ellenkező irányban a szivargyújtó végét.

1. Vegye ki a rossz biztonsági biztosítékot, majd tegyen be a helyére újat (ez az FM-adó buborékfóliába csomagolt tartozékainak része).

2. Tegye a helyére vissza a szivargyújtó végét, majd csavarja el az óramutató járásával megegyező irányban.

7. Műszaki jellemzők

Részlet Leírás
Támogatott USB-tár USB	flash disk, USB 1.1/USB 2.0 interfésszel
FM-frekvenciasáv 87,7~88	8,9 MHz, 106,7~107,9 MHz
SNR	60 dB
A frekvencia-jelleggörbetartománya	20 Hz-15 kHz
Adóteljesítmény -1 ~ -20	dBm
Sugárzási teljesítmény <	50 nW
Támogatott fájltípusok MP3, WMA (a DRM-mel védett WMA-fájlok nem támogatottak)
Audioforrás USB flash disk vagy audiolejátszó
Adatátviteli sebesség 32	Kbps–256 Kbps
Biztonsági biztosíték 500	mA, 250 V
