Tipo de produto	Transmissor FM para carro
Marca	Conceptronic
Modelo	CLLFMCARU
Alimentação	12 V CC via acendedor de cigarros
Faixas de frequência FM	87,7–88,9 MHz e 106,7–107,9 MHz
Número de canais pré-selecionados	14
Formatos de áudio compatíveis	MP3, WMA (exceto DRM)
Fonte de áudio	Pen drive ou entrada de áudio externa (jack 2,5 mm)
Relação sinal/ruído	60 dB
Resposta em frequência	20 Hz – 15 kHz
Potência de transmissão	-1 a -20 dBm
Potência de radiação	< 50 nW
Taxa de bits suportada	32 – 256 Kbps
Fusível de segurança	500 mA, 250 V (reposição incluída)
Modos de reprodução	Normal e aleatório
Indicadores	LED para frequência e modo (reprodução, pausa, aleatório)
Memorização	Frequência, última faixa, volume
Conteúdo da embalagem	Transmissor, cabo de áudio (3,5 mm para 2,5 mm), fusível de reposição, guia do usuário
Design	Ajustável (posição orientável)
Manutenção	Limpar com um pano macio e seco
Segurança	Utilizar apenas o fusível fornecido; desconectar antes da substituição
País de origem	Não especificado (estimativa: China)

Perguntas frequentes - CLLFMCARU CONCEPTRONIC

Como usar o transmissor FM como leitor de MP3?

Insira um pen drive contendo arquivos MP3/WMA na porta USB, conecte o transmissor ao acendedor de cigarros, ligue o rádio do carro, selecione uma frequência com a tecla CH e pressione Reproduzir/Pausar para ouvir a música.

Por que não há som?

Verifique se o transmissor e o rádio do carro estão sintonizados na mesma frequência. Certifique-se de que o volume do rádio está suficiente. Se estiver usando uma fonte externa, verifique a conexão do jack. Se o fusível estiver queimado, substitua-o.

Como mudar a frequência de transmissão?

Pressione brevemente a tecla CH para percorrer os 14 canais pré-selecionados. A frequência é exibida na tela do transmissor.

Como ajustar a potência de transmissão?

Pressione a tecla CH por cerca de 10 segundos para alternar entre modo de alta potência (LED vermelho) e modo de baixa potência (LED verde). Isso reduz as interferências.

O que fazer se o fusível de segurança queimar?

Desconecte o transmissor, desparafuse a tampa do conector do acendedor de cigarros, substitua o fusível pelo de reposição (500 mA, 250 V) fornecido e depois aperte novamente.

Quais tipos de pen drives são compatíveis?

O transmissor é compatível com pen drives no formato FAT32, interface USB 1.1 ou 2.0. Arquivos WMA protegidos por DRM não são reproduzidos.

Pode-se usar o transmissor com um telefone celular?

Sim, conecte o cabo de áudio (jack 3,5 mm para 2,5 mm) à saída de fone do telefone e à entrada de áudio do transmissor. Em seguida, use o transmissor como ligação de áudio.

Como alternar para o modo de reprodução aleatória?

Mantenha a tecla Reproduzir/Pausar pressionada por alguns segundos. O LED pisca rapidamente no modo aleatório, lentamente no modo repetição.

O que significa a cor do LED?

LED vermelho = modo de alta potência; LED verde = modo de baixa potência. Durante a reprodução, o LED pisca; em pausa, permanece aceso fixo após 30 segundos.

Como redefinir o transmissor?

Não há botão de redefinição. Desconecte o transmissor do acendedor de cigarros, aguarde alguns segundos e reconecte-o. A frequência e as configurações são memorizadas.

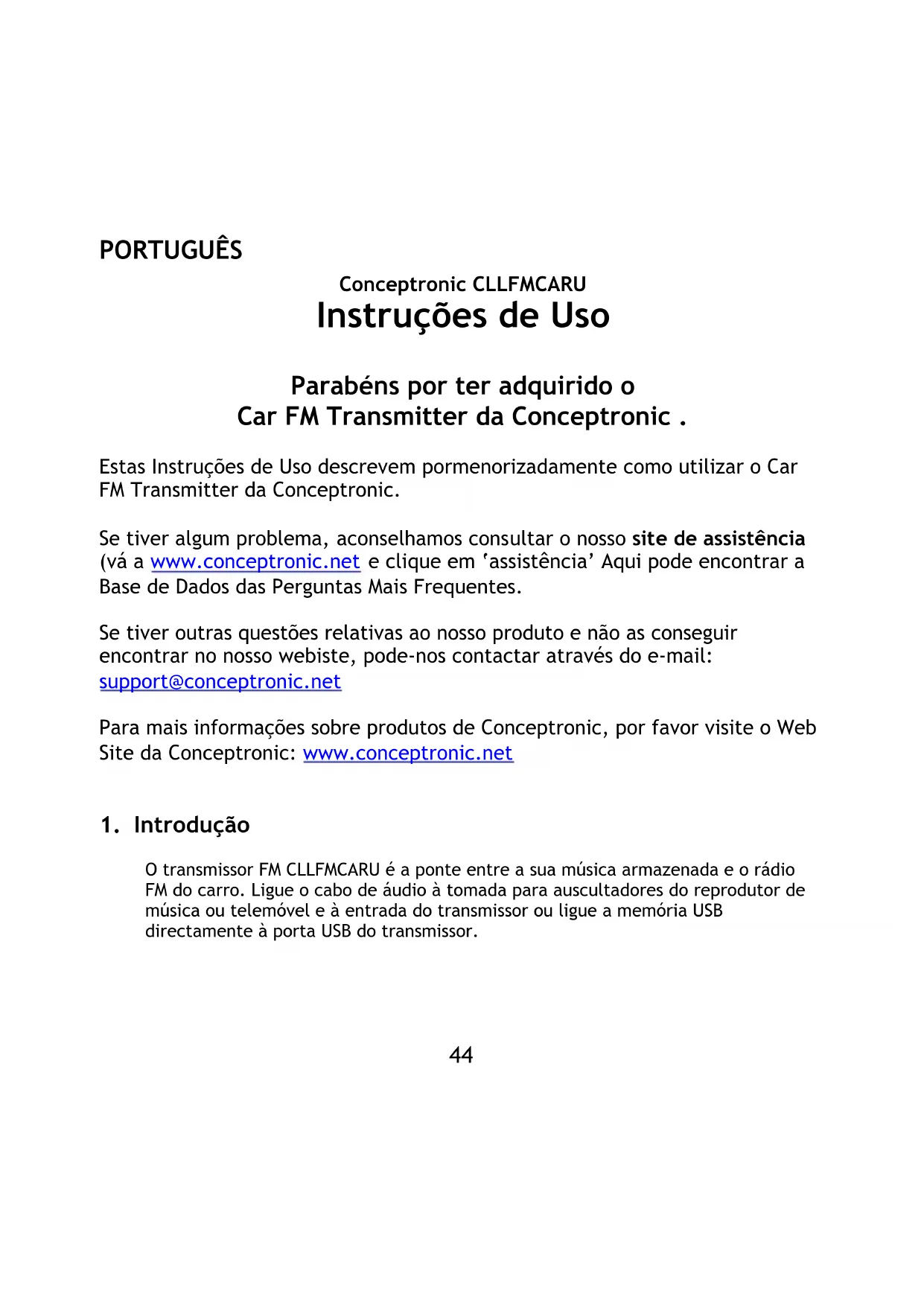

MANUAL DE UTILIZADOR CLLFMCARU CONCEPTRONIC

Estas Instruções de Uso descrevem pormenorizadamente como utilizar o Car FM Transmitter da Conceptronic.

Se tiver algum problema, aconselhamos consultar o nosso site de assistência (vá a www.conceptronic.net e clique em 'assistência'). Aqui pode encontrar a Base de Dados das Perguntas Mais Frequentes.

Se tiver outras questões relativas ao nosso produto e não as conseguir encontrar no nosso website, pode-nos contactar através do e-mail: [e-mail]

Para mais informações sobre produtos de Conceptronic, por favor visite o Web Site da Conceptronic: www.conceptronic.net

1. Introdução

O transmissor FM CLLFMCARU é a ponte entre a sua música armazenada e o rádio FM do carro. Ligue o cabo de áudio à tomada para auscultadores do reprodutor de música ou telemóvel e à entrada do transmissor ou ligue a memória USB directamente à porta USB do transmissor.

PORTUGUÊS

2. Conteúdo da embalagem

A embalagem do Car FM Transmitter da Conceptronic contém os seguintes elementos:

• Car FM Transmitter da Conceptronic • Cabo de áudio de entrada de linha (jack de 3,5 mm a mini-jack de 2,5mm) • Fusível de segurança de reserva para o CLLFMCARU (250 V, 500 mA) • Instruções de Uso Multilingue

3. Características do produto

• Reproduz ficheiros de áudio (MP3/WMA*) directamente do flash disk USB e transmite a música para o rádio do carro.
• Transmite música de um reprodutor de áudio externo (Reprodutor de MP3, I-Pod, Disc-Man, etc.) para o rádio do carro.
• Permite o ajuste da potência de transmissão para evitar interferências de outras emissoras.
• Dois modos de reprodução: Normal e Aleatório.
• Visor de frequência e LED indicador do estado do funcionamento (reprodução, pausa ou shuffle).
• Forma que permite escolher a melhor posição para o dispositivo.
• 14 canais pré-selecionados em duas bandas de frequência: 87.7~88.9 MHz e 106.7~107.9 MHz
• Alimentação através do isqueiro do carro (12 V CC).
• Memória da última frequência, faixa e volume ao reiniciar o dispositivo.

* Não suporta ficheiros WMA com proteção DRM. ** O transmissor FM reassumirá a mesma faixa apenas se for ligado ao isqueiro do carro quando o stick USB já estiver introduzido.

4. Descrição do CLLFMCARU

1 LED Indicador 2 Visor da frequência 3 Botão "Reproduzir/Pausa/Seleção do Modo de Reprodução" 4 Botão "Faixa Anterior" 5 Botão "Faixa Seguinte" 6 Botão "Frequência do Canal/Mudar a Potência de Transmissão" 7 Conector para a tomada do isqueiro do carro 8 Porta USB (para ligar o stick USB) 9 Jack de entrada de linha de 2,5 mm (para ligar uma fonte externa de áudio)

5. Uso do Car FM Transmitter

O Car FM Transmitter pode ser usado de duas formas:

• Como reprodutor de MP3/WMA - O dispositivo reproduz ficheiros MP3 e WMA diretamente de um drive de memória USB.
• Como ponte de áudio - O dispositivo recebe o sinal de áudio de uma fonte externa de áudio (Reprodutor de MP3, I-Pod, Disc-Man, etc.) através da porta de entrada de linha.

Em ambas as situações a música é transmitida para o rádio do carro através da frequência que aparece no visor do transmissor FM.

5.1 Descrição dos botões

Função	Descrição
Seleção de Canal	Prima o botão “CH” para escolher entre os 14 canais pré-seleccionados. A frequência seleccionada aparecerá no visor.
Reproduzir/Pausa	Prima o botão ▶/II para reproduzir a música; o LED permanecerá a piscar durante a reprodução e o canal actual aparecerá no visor de frequência.Prima o botão ▶/II para fazer uma pausa na reprodução. Após cerca de 30 segundos o dispositivo deixa de transmitir, não aparece nada no visor e o LED permanece aceso de forma constante. Para voltar a reproduzir, prima novamente o botão ▶/II.
Mudar de modo de reprodução	Mantenha o botão ▶/II pressionado durante alguns segundos para mudar o modo de reprodução. O dispositivo permite dois modos de reprodução: Repetir Todas (o LED pisca lentamente) e Aleatório (o LED pisca rapidamente).
Anterior/Seguinte	Prima o botão ▶/II para reproduzir a faixa anterior ou o botão ▶/II para reproduzir a seguinte.
Ajuste do Volume	Mantenha o botão ▶/II pressionado para diminuir o volume ou o botão ▶/II para aumentar o volume.

Ajuste de Potência Se houver interferência de outra emissora FM, pode-se ajustar a potência de transmissão para evitar este problema. O dispositivo permite dois níveis de potência: o Modo de Alta Potência e o Modo de Baixa Potência. Mantenha o botão “CH” pressionado durante aproximadamente 10 segundos para mudar de um modo ao outro. Quando o dispositivo está no Modo de Alta Potência o LED fica vermelho; quando está no Modo de Baixa Potência, verde.

5.2 Utilização do transmissor FM como reprodutor de MP3/WMA

1. Armazene ficheiros MP3 e/ou WMA no drive de memória USB através do computador.
2. Introduza o drive de memória USB na porta USB do transmissor FM.
3. Introduza o transmissor FM na tomada do isqueiro do carro.
4. Ponha a chave de ignição do carro na posição "ACC" ou arranque o motor. O transmissor FM liga-se.

Nota: Alguns carros também fornecem energia para o isqueiro e para o rádio sem que seja accionada a chave de ignição. Neste caso, não é necessário pôr a chave de ignição na posição “ACC” para poder utilizar o transmissor FM.

1. Prima o botão "CH" do transmissor FM para encontrar uma frequência adequada para a recepção.
2. Sintonize o rádio na frequência seleccionada no transmissor FM.
3. Prima o botão ▶/II para dar início à reprodução através do rádio do carro.

5.3 Utilização do transmissor FM como ponte de áudio

1. Ligue o jack de 3,5 mm do cabo de entrada de linha à fonte de áudio desejada.

1. Ligue o mini-jack de 2,5 mm do cabo de entrada de linha à porta de entrada de linha do transmissor FM.
2. Introduza o transmissor FM na tomada do isqueiro do carro.
3. Ponha a chave de ignição do carro na posição "ACC" ou arranque o motor. O transmissor FM liga-se.

Nota: Alguns carros também fornecem energia para o isqueiro e para o rádio sem que seja accionada a chave de ignição. Neste caso, não é necessário pôr a chave de ignição na posição "ACC" para poder utilizar o transmissor FM.

1. Prima o botão "CH" do transmissor FM para encontrar uma frequência adequada para a recepção.
2. Sintonize o rádio na frequência seleccionada no transmissor FM.
3. Inicie a reprodução na fonte de áudio para escutar a música através do rádio do carro.

Nota: Quando estiver sendo utilizada a entrada de linha do transmissor FM, apenas o botão "CH" estará operacional. Todos os demais botões (Reproduzir/Pausa, Próxima, Anterior, etc.) só podem ser utilizados no Modo Reprodutor de MP3/WMA.

6. Substituição do fusível de segurança

Se o transmissor FM deixar de funcionar, é possível que o fusível de segurança do dispositivo esteja fundido. Neste caso, substitua-o de acordo com o seguinte procedimento:

1. Remova o transmissor FM da tomada do isqueiro do carro.
2. Rode a extremidade do conector para a tomada do isqueiro no sentido contrário ao dos ponteiros do relógio.

1. Remova o fusível de segurança fundido e substitua-o por outro novo (incluído na embalagem do transmissor FM).
2. Ponha novamente no seu lugar a extremidade do conector para a tomada do isqueiro e rode-a no sentido dos ponteiros do relógio.

7. Especificações técnicas

Elemento Descrição
Armazenamento USB suportado	Flash disk USB com interface USB 1.1 /USB2.0
Banda de frequência FM	87.7~88.9 MHz, 106.7~107.9 MHz
SNR 60 dB
Intervalo de resposta de frequência	20 Hz-15 kHz
Potência de transmissão -1 ~ -20 dBm
Potência de radiação	< 50 nW
Tipos de ficheiros suportados	MP3, WMA (não suporta ficheiros WMA com protecção DRM)
Fonte de áudio	Flash disk USB ou reprodutor de áudio
Taxa de bits	32 Kbps–256 Kbps
Fusível de segurança	500 mA, 250 V
