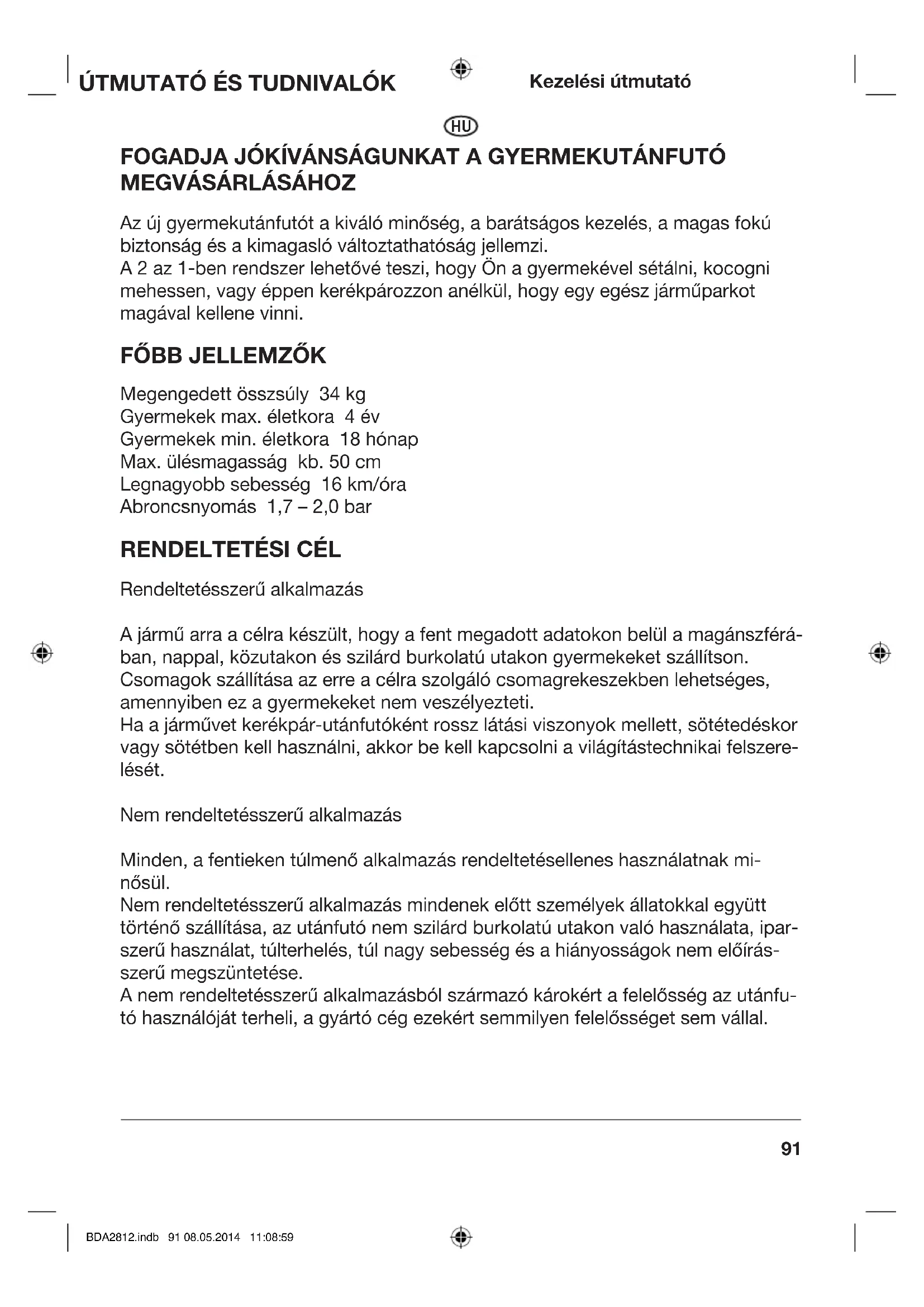

HASZNÁLATI ÚTMUTATÓ 2812 Prophete
Kezelési útmutató ................ 91
Az új gyermekutánfutót akiváló minőség, abarátságos kezelés, amagas fokú biztonság és akimagasló változtathatóság jellemzi. A 2 az 1-ben rendszer lehetővé teszi, hogy Ön agyermekével sétálni, kocogni mehessen, vagy éppen kerékpározzon anélkül, hogy egy egész járműparkot magával kellene vinni.
Megengedett összsúly 34 kg Gyermekek max. életkora 4 év Gyermekek min. életkora 18 hónap Max. ülésmagasság kb. 50 cm Legnagyobb sebesség 16 km/óra Abroncsnyomás 1,7 – 2,0 bar
Rendeltetésszerű alkalmazás A jármű arra acélra készült, hogy afent megadott adatokon belül amagánszférá- ban, nappal, közutakon és szilárd burkolatú utakon gyermekeket szállítson. Csomagok szállítása az erre acélra szolgáló csomagrekeszekben lehetséges, amennyiben ez agyermekeket nem veszélyezteti. Ha ajárművet kerékpár-utánfutóként rossz látási viszonyok mellett, sötétedéskor vagy sötétben kell használni, akkor be kell kapcsolni avilágítástechnikai felszere- lését. Nem rendeltetésszerű alkalmazás Minden, afentieken túlmenő alkalmazás rendeltetésellenes használatnak mi- nősül. Nem rendeltetésszerű alkalmazás mindenek előtt személyek állatokkal együtt történő szállítása, az utánfutó nem szilárd burkolatú utakon való használata, ipar- szerű használat, túlterhelés, túl nagy sebesség és ahiányosságok nem előírás- szerű megszüntetése. A nem rendeltetésszerű alkalmazásból származó károkért afelelősség az utánfu- tó használóját terheli, agyártó cég ezekért semmilyen felelősséget sem vállal.
ÚTMUTATÓ ÉS TUDNIVALÓK
Kezelési útmutató BDA2812.indb 91 08.05.2014 11:08:5992
SZERELÉSI ÉS KEZELÉSI ÚTMUTATÓ, BIZTONSÁGI TUDNIVALÓK Kérjük, olvassa el figyelmesen ezt akezelési útmutatót, és tartsa be abenne leírtakat. Így garantálható az utánfutó megbízható üzemelése és hosszú élettarta- ma. Őrizze meg gondosan acsomagolást és akezelési útmutatót, hogy atermék továbbadásakor ezeket és átadhassa az új tulajdonosnak.
Gyors és egyszerű szerelés, kezelés és helytakarékos tárolás
Stabil csőváz túlgördülés ellen védő kengyellel, oldalvédővel, szúnyoghálós takaróval
Takaró feltekerhető ablakkal
Hely 1 vagy 2 gyermek számára
Ülésirány menetirányban
Ötpontos biztonsági övek
Gyorsan oldható kerekek
Útmutató és tudnivalók .................................................................................91
Az oldalrészek és aváz szerelése .................................................................99
Az összekötő rúd és az üléshuzat felszerelése .............................................99
Használati útmutató abiztonsági övekhez ..................................................101
A világítás felszerelése ................................................................................102
A biztonsági zászló felszerelése ..................................................................102
Az utánfutó és akerékpár összekötőjének felszerelése atengelyre ...........103
Az eltolható kengyel felszerelése.................................................................104
A készülék összes részét nedves kendővel meg kell tisztítani, majd meg kell szárítani.
A szövetrészeket finom mosószerrel és hideg vízzel kell megtisztítani.
Rendszeresen ellenőrizni kell acsavarok, szegecsek és anyák szorosságát, akárosodott részeket ki kell cserélni. KÉRJÜK, FELTÉTLENÜL VEGYE FIGYELEMBE AZ ÚTMUTATÓT ÉS ABIZTONSÁGI TUDNIVALÓKAT!
1. A szállítás során mindig szíjazza be agyermekeket.
A gyermekeknek mindig viselniük kell sisakot. A gyermek-kerékpárutánfutó használata maximum 2 gyermek számára megengedett.
2. Ügyeljen arra, hogy agyermekek ne nyúljanak aküllők közé, ne hajoljanak ki,
és alábukkal nem érhessék el atalajt.
3. A kilógó sálak és hasonlók bejuthatnak aküllők közé, ami halálos baleseteket
okozhat. Ne használjon sálakat az utánfutóban.
4. Ne hagyja felügyelet nélkül agyermekeket az utánfutóban.
5. Magas hőmérsékleteken gondoskodjon elegendő szellőzésről.
6. Vegye figyelembe aKRESZ általános érvényű szabályait.
Legyen különösen óvatos aközúti közlekedésben, hogy elkerülje aveszélyeket.
7. A járműegyüttest vezető személynek legalább 16 évesnek kell lennie. Az illető
személynek jó fizikai állapotban kell lennie.
8. Vontató járműként csak olyan kerékpárokat szabad alkalmazni, amelyek
kezelési útmutatójában akerékpár gyártója az ilyen alkalmazást kifejezetten engedélyezte. Kétes esetekben kérjük, forduljon tanácsért akerékpár szakkereskedőjéhez. BDA2812.indb 93 08.05.2014 11:08:5994
9. Mivel az utánfutó használata megváltoztatja amenettulajdonságokat,
javasoljuk, hogy megszokás céljából gyakorolja gyermekek nélkül avezetést. Helyezzen súlyokat az utánfutóba (max. terhelés), és tegyen köröket amegváltozott menetviselkedéssel valamilyen nem veszélyes helyen. Gyakorolja avezetést különösen kanyarokban, emelkedőkön és lejtőkön, gyakorolja avészfékezést és az indulást ajárműegyüttessel különböző útburkolatokon. Vegye figyelembe ehhez akövetkező pontokat is:
I) Meghosszabbodik ajármű fékútja.
A szakkereskedőnek ellenőriznie kell avontatási késleltetést az alábbi értékek betartását illetően. Vontatási késleltetés (teljes késleltetéssel) 140 kg össztömeggel. Elülső kerekek fékezése: a3,4 m/s
(nedves). Hátsó kerekek fékezése: a2,2 m/s
II) Ügyeljen az egyenletes súlyeloszlásra.
A gyermekek biztonsága, valamint atermék hosszú élettartamának biztosítása érdekében kérjük, végezze el rendszeresen akövetkező ellenőrzéseket:
I) Szemrevételezéses ellenőrzés
II) A működés ellenőrzése
10. A kerékpárnak az utánfutóról történő le- és felszerelésekor Jogger módban,
valamint bármilyen karbantartási és javítás munkák során gyermekek nem tartózkodhatnak ajárműben.
11. Semmilyen változtatást se végezzen agyermekutánfutón és acsatolón.
Idegen tartozékokért nem vállalunk felelősséget.
12. Semmilyen többlet terhet sem szabad ráhelyezni agyermekutánfutóra vagy
13. Lehetőség szerint szereljen fel visszapillantó tükröt ahúzó kerékpárra.
14. Ne használja az utánfutót köves vagy más módon veszélyes utakon. Ne
állítsa le gödrök vagy veszélyes utak mentén az utánfutót.
15. Menet közben atakarónak mindig zárva kell lennie, hogy megvédje
agyermeket az út szennyétől és akisebb kövektől.
16. Alkonyatkor mindig be kell kapcsolni avilágítást.
17. Ellenőrizze az akkumulátorok megfelelő töltöttségét, mielőtt elindulna
agyermekutánfutóval.
18. Tartsa távol acsomagolóanyagokat agyermekektől - fennáll afulladás
19. Abroncsdefekt esetén vegye figyelembe afoltozóeszköz kezelési útmutatóját.
Az utánfutóval végzendő mindennapos rutinmunka megkönnyítéséhez ve- gye figyelembe minden indulás előtt akövetkező ellenőrző listát:
1. Be vannak szíjazva agyermekek?
2. Nem haladja meg az összsúly a34 kg-ot?
3. Nem nyúlnak agyermekek sisakkal együtt az üléshuzaton látható
4. Szilárdan ül az utánfutó csatolója?
5. Nem érnek hozzá agyermekek az abroncsokhoz?
6. Hibátlanul működik avilágítás? (akkumulátorok fel vannak töltve?)
7. Szilárdan reteszelődnek akerekek?
8. Van elegendő levegő az abroncsokban?
9. Egyenletes asúlyeloszlás?
10. Nincs kettőnél több gyermek az utánfutóban?
11. Szilárdan kapcsolódnak egymáshoz az utánfutó részei?
A termékkel kapcsolatos kérdéseivel kérjük, forduljon aszervizközpontunkhoz: SI-Zweirad-Vertriebs-GmbH Lindenstraße 50 33378 Rheda-Wiedenbrück Service-Hotline: +49 (0) 5242-4108-59 www.si.zweirad.de Kérdéseivel alegközelebbi kerékpár-kereskedőhöz is fordulhat. BDA2812.indb 96 08.05.2014 11:09:0097
Sz. Megnevezés Darabszám
Alapállvány oldalrészekkel és üléssel
Műanyag szögidom az összekötő rúdhoz
Elülső reflektor (fehér)
Küllőreflektor (sárga)
Sz. Megnevezés Darabszám
Akkumulátoros fényszóró
Akkumulátoros hátsó lámpa
Biztosítószeg (kicsi)
Biztosítószeg (nagy)
Jogger kerék tengellyel
Rögzítőcsavar akerékkitámasz- tóhoz
Rögzítőcsavar a kengyelszorítóhoz

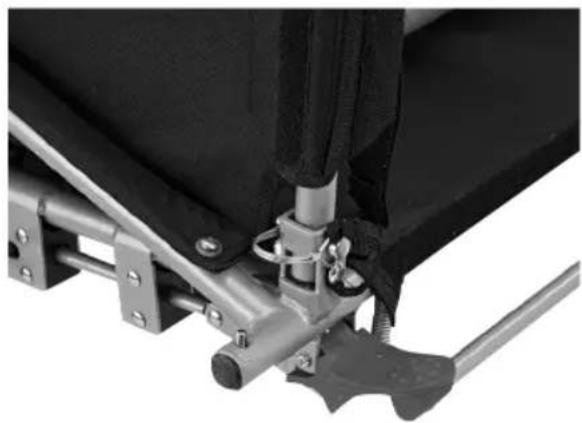

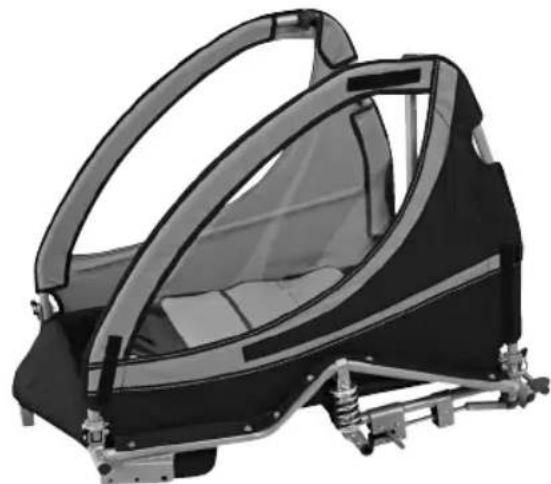

AZ OLDALRÉSZEK ÉS AVÁZ SZERELÉSE

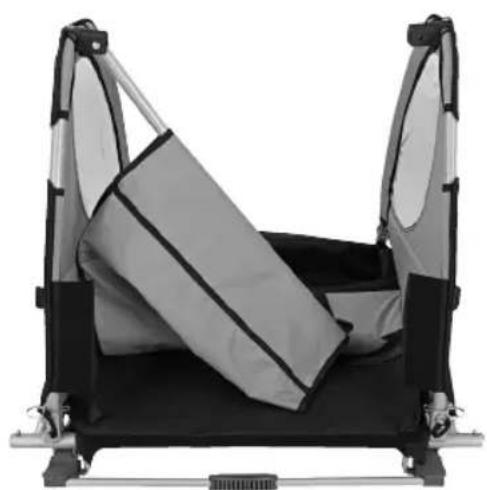

Hajtsa fel az oldaltakarókat, dugja be biztosítószegeket az oldalrészek alján atartóknál, majd zárja le. AZ ÖSSZEKÖTŐ RÚD ÉS AZ ÜLÉSHUZAT FELSZERELÉSE
Húzza át az összekötő rudat aháttámla gyűrűjén.

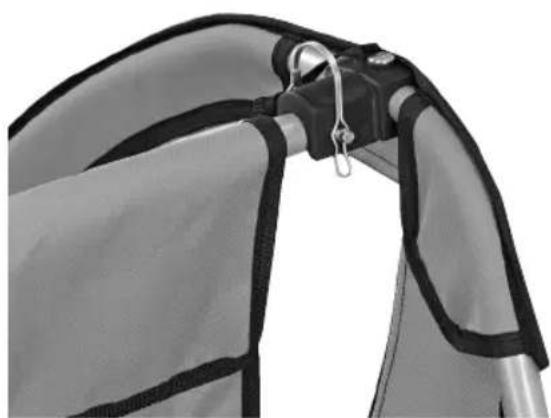

Biztosítsa az összekötő rudat abiztosítószeggel az ábrán látható módon. BDA2812.indb 99 08.05.2014 11:09:09100

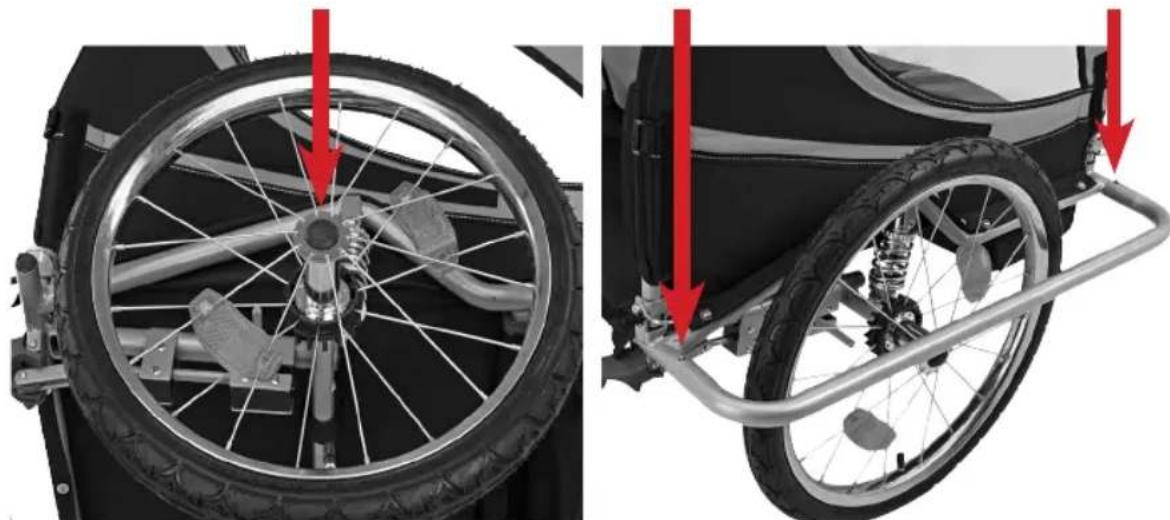

A KEREKEK FELSZERELÉSE
Tolja be akerekeket atengelyekbe, és reteszelje őket. Ehhez nyomja meg akerékreteszelőt. Arugós gombokat megnyomva vezesse be akerékvédőt atartóba, és ugrassza ahelyére.

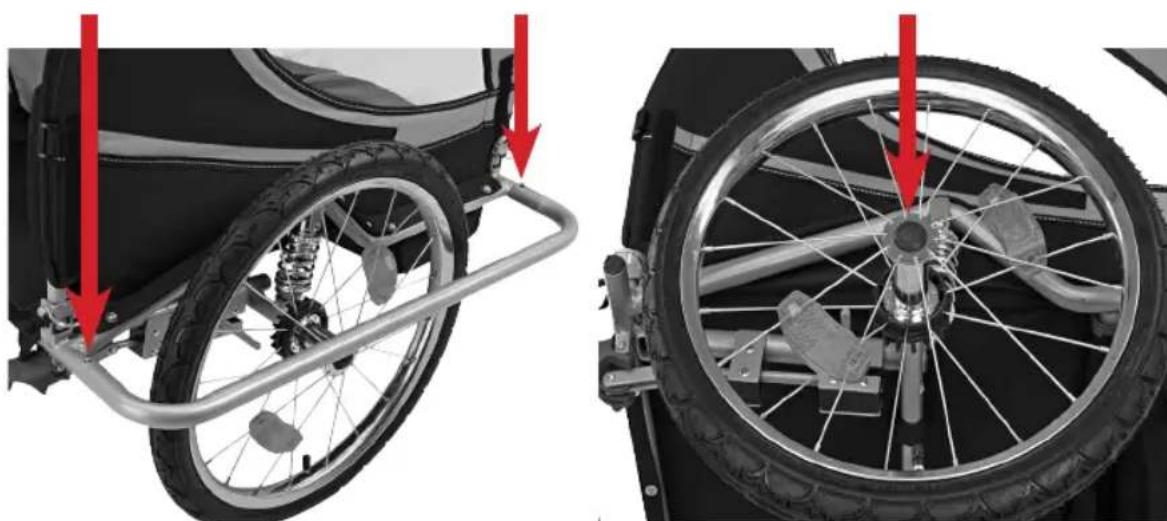

A rugós gombokat megnyomva húzza ki akerékvédőt atartójából.
A kerékreteszelőt kioldva húzza ki akerekeket atengelyből.
Minden egyes indulás előtt ellenőrizze az abroncsnyomást. BDA2812.indb 100 08.05.2014 11:09:13101

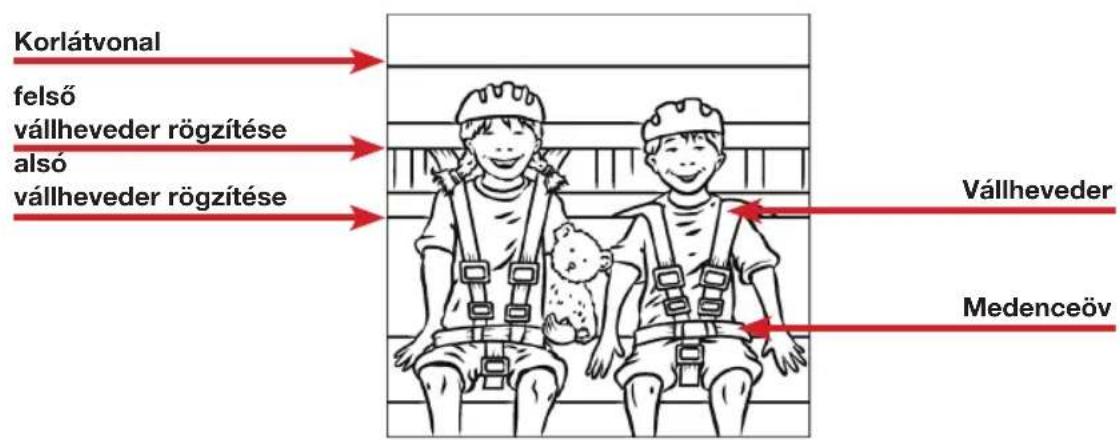

Használat 1 gyermek esetén:
Akassza be akét felső középső övet az alsó középső övbe
Húzza át amedenceöv egyik végét az alsó öv hurkán, és zárja le.
Utána húzza szorosra az öveket. Használat 2 gyermek esetén:
Akassza be mindkét gyermeknél akét felső külső övet az alsó övbe.
Húzza át amedenceöv egyik végét az alsó övek hurkain, és zárja le.
Utána húzza szorosra az öveket.
A gyermekek asisakkal együtt nem nyúlhatnak akorlátvonal fölé.

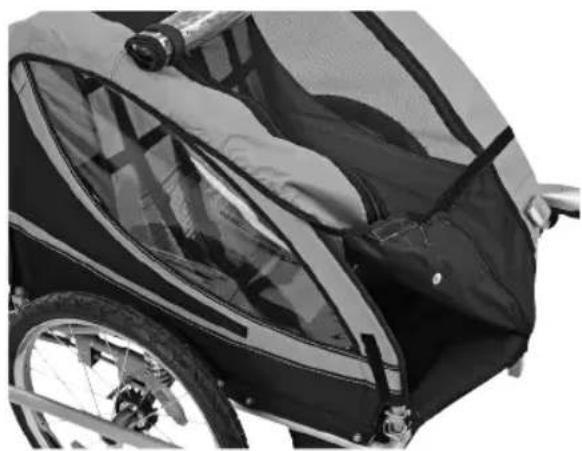

Tegye fel atakarót, és rögzítse arögzítési pontokon atépőszalaggal.
Sohase használja nyitott takaróval az utánfutót. Korlátvonal felső vállheveder rögzítése alsó vállheveder rögzítése Vállheveder Medenceöv BDA2812.indb 101 08.05.2014 11:09:14102
A VILÁGÍTÁS FELSZERELÉSE
A takarónak elöl 2 fehér, hátul 2 piros reflektora van.
A kerekek küllőinek 2-2 sárga reflektora van.

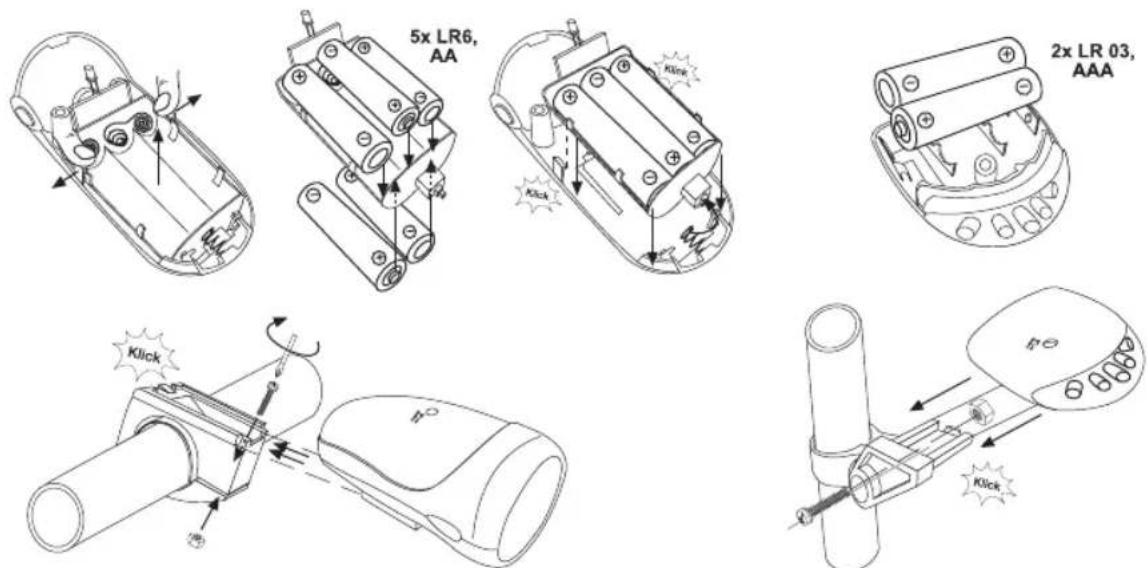

Rögzítse abal oldali kerékvédőn az akkumulátoros fényszórót és ahátsó lámpát (vegye figyelembe abeépítési útmutatót). A BIZTONSÁGI ZÁSZLÓ FELSZERELÉSE

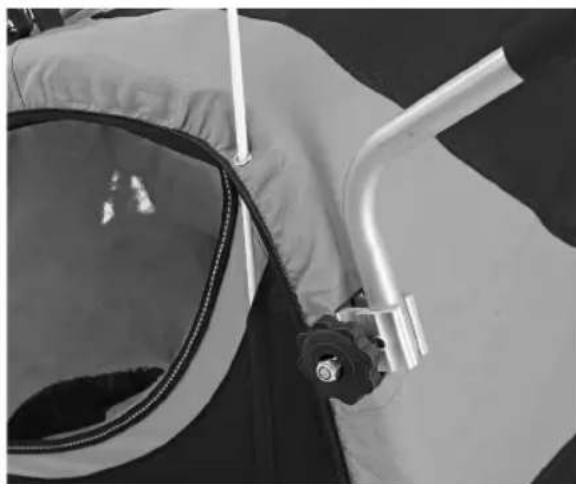

Kösse össze abiztonsági zászlót ahosszabbító rúddal, és vezesse be atakaró szemén keresztül azászlótartóba. BDA2812.indb 102 08.05.2014 11:09:15103

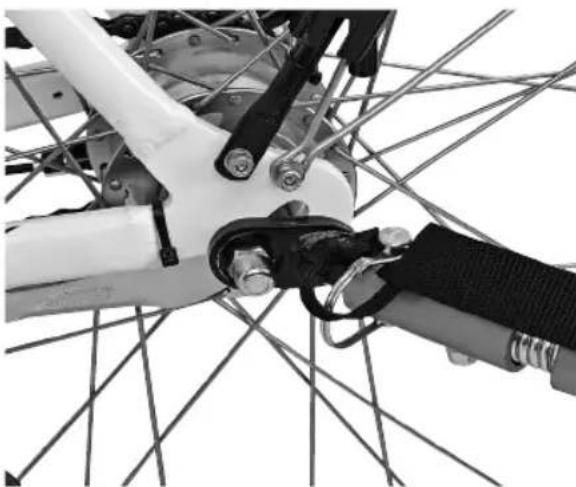

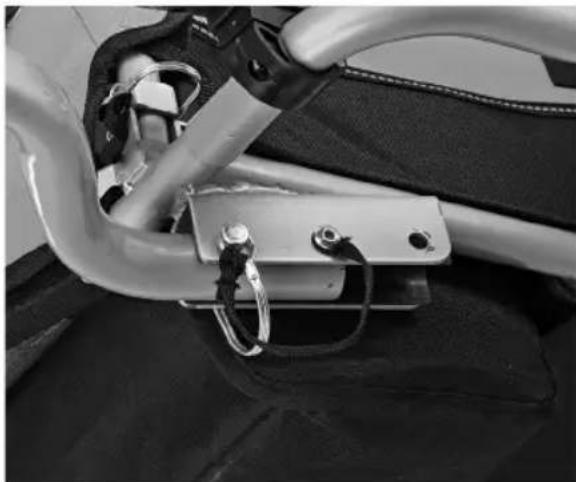

Csavarozza össze ahúzórudat ahátsó furatával ahúzórúd tartójának középső furatával. Vigye menethelyzetbe ahúzórudat, dugja át abiztosítószeget az elülső lyukakon, és rögzítse azt.

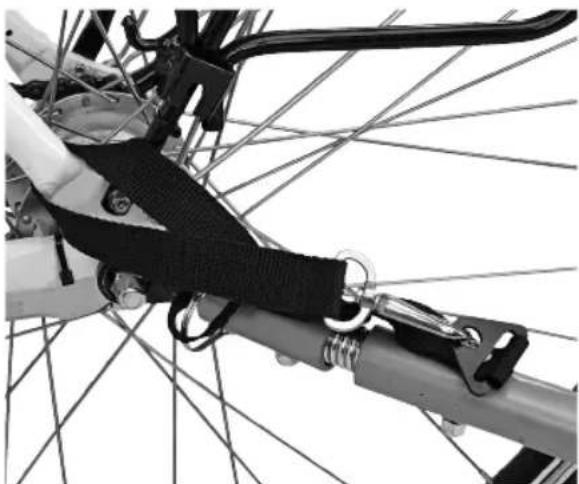

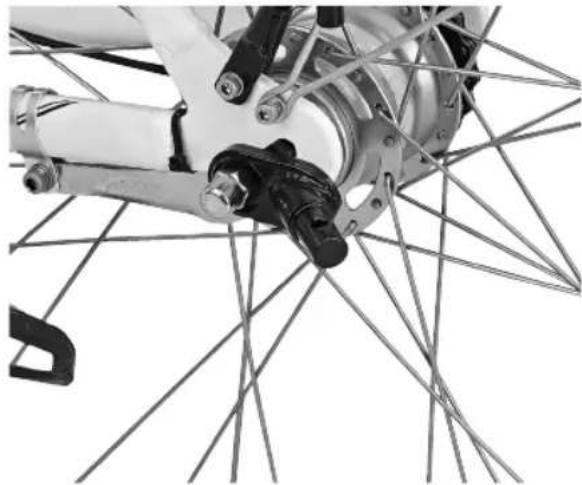

A biztosítószeg kihúzásával biztosítsa ki acsatoló elülső részét, és rögzítse azt ahátsó kerék tengelyének bal oldalán. Indulás előtt kösse össze ahúzórúd csatolórészét akerékpárral, és rögzítse abiztosítószeggel. Vezesse abiztosító szalagot ahátsó kerék támasza köré, és rögzítse ahúzórúd biztonsági szeménél. BDA2812.indb 103 08.05.2014 11:09:19104

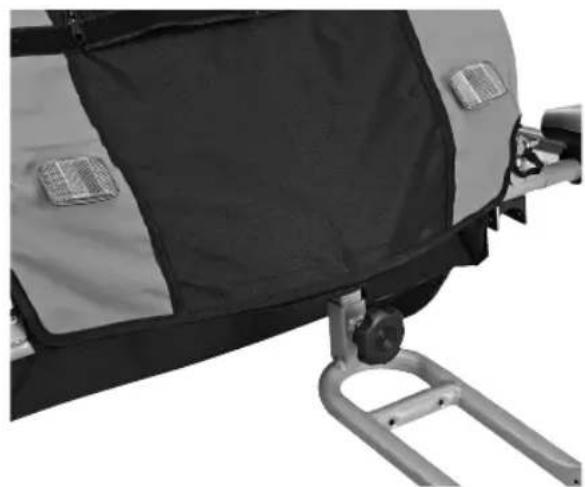

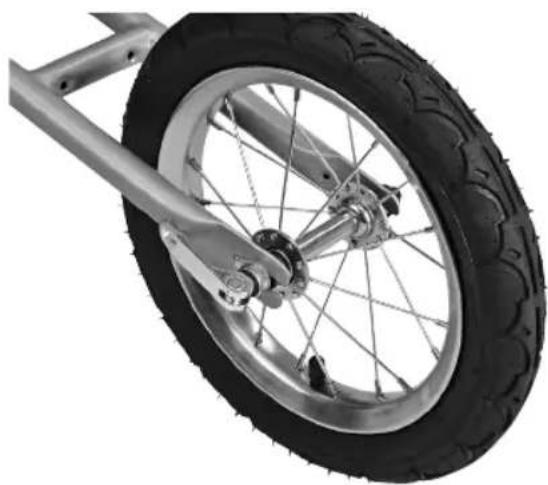

Tegye be ajogger kereket akerékbefogóba, és húzza szorosra agyorsszorítóval. Tegye fel akerékkitámasztót avázon lévő tartóba, és rögzítse arögzítőcsavarral.

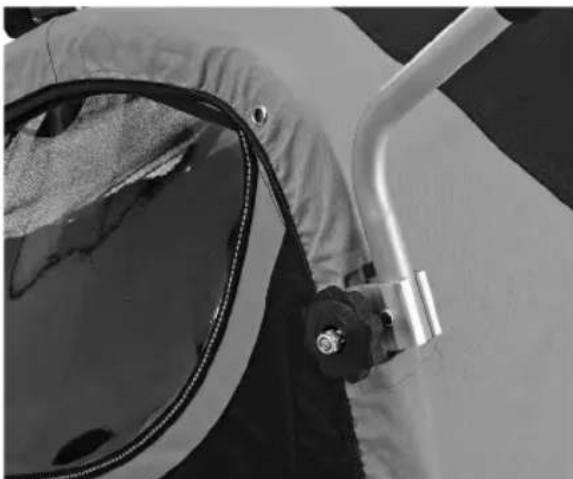

Tegye az eltolható kengyelt a kengyelszorítókkal a hátsó keretre az anyag nyílásai közé. BDA2812.indb 104 08.05.2014 11:09:21105

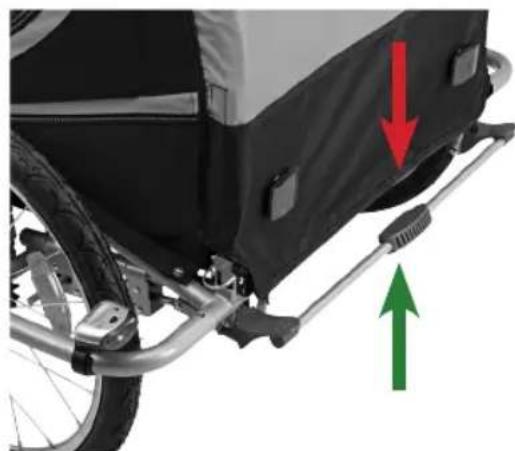

A kerekek rögzítéséhez nyomja lefelé akengyelt, akilazításukhoz húzza ismét felfelé azt. A csomagolás ártalmatlanítása: Ártalmatlanítsa agyermekutánfutó csomagolását az aktuális rendelkezések szerint. Ezzel kapcsolatban akommunális gyűjtőhelyek adnak felvilágosítást. Gyártó cég: Prophete GmbH u. Co.KG Lindenstraße 50 33378 Rheda-Wiedenbrück Telefon: +49 (0) 52 42/41 08-0 Internet: www.prophete.de BDA2812.indb 105 08.05.2014 11:09:22106
