Termék típusa	Légsűrítő
Márka	STANLEY
Modell	B 2551050
Tápellátás feszültsége	230 V / 50 Hz (egyfázisú) vagy 400 V / 50 Hz (háromfázisú)
Maximális nyomás	10 bar
Állítható üzemi nyomás	0 - 10 bar
Ajánlott olaj típusa	SAE 15W/40 vagy azzal egyenértékű
Üzemelési ciklus	S3-50 (5 perc működés, 5 perc szünet)
Környezeti hőmérséklet	+5°C és +40°C között
Biztonsági távolság	Legalább 3 méter a munkaterülettől
Kötelező védőfelszerelések	Hallás-, szem- és légzésvédő
Biztonsági szelep	A megengedett maximális nyomásra kalibrálva
Hővédelem	Igen, automatikus leállás túlmelegedés esetén
Olajcsere	300 óránként (első csere 100 óra után)
Szívószűrő tisztítása	100 óránként
Kondenzvíz leeresztése	Naponta
Szíj ellenőrzése	Időszakosan, állítható feszítés
Használat	Háztartási és nem professzionális
Mellékelt tartozékok	Kerekek, szállítófogantyú, gyorscsatlakozó

Gyakran ismételt kérdések - B 2551050 STANLEY

Mi ennek a kompresszornak a maximális nyomása?

A maximális nyomás 10 bar, gyárilag beállítva. A nyomáskapcsoló 10 bar-nál lekapcsolja a motort, és 8 bar-nál újra bekapcsolja.

Hogyan kell lecserélni a kompresszor olaját?

Kapcsolja le a táplálást, és engedje ki a levegőt. Csavarja le a leeresztőcsavart (15. hivatkozás), és gyűjtse össze az olajat egy edénybe. Használjon tölcsért a kiömlés elkerülésére. Helyezze vissza a dugót, és töltse fel új SAE 15W/40 olajjal a MAX szintig a nézőüvegben.

Mi a teendő, ha a kompresszor nem indul?

Először ellenőrizze a tápellátást és a biztosítékokat. Ha a motor meleg, a hővédelem lehet, hogy lekapcsolt. Hagyja lehűlni, és indítsa újra a nyomáskapcsoló gombjának vagy az újraindító gombnak a megnyomásával (verziótól függően). Tekintse meg a hibákat ismertető táblázatot az útmutatóban.

Hogyan kell tisztítani a szívószűrőt?

Húzza ki a készüléket. Lazítsa meg a szűrőház két csavarját (B hivatkozás), vegye ki a szűrőt, ütögesse meg a kiürítéshez, majd fújja ki sűrített levegővel, maximum 3 bar nyomáson. Szerelje vissza az egészet. Ezt a műveletet 100 óránként végezze el.

Milyen gyakran kell leereszteni a tartály kondenzvizét?

A kondenzvizet minden nap le kell ereszteni használat után. Nyissa ki a tartály alatt található leeresztőcsapot (11. hivatkozás). Figyelem, ez a kondenzvíz olajmaradékokat tartalmaz, a környezetvédelmi előírások szerint kell ártalmatlanítani.

Használhatom ezt a kompresszort professzionális alkalmazásokhoz?

Nem, ez a kompresszor háztartási használatra készült, nem professzionális vagy ipari célokra. A professzionális használat túlmelegedést okozhat, és érvénytelenítheti a garanciát.

Mi a teendő, ha levegő szivárog a nyomáskapcsoló szelepén?

Ezt okozhatja egy szennyezett vagy elhasználódott visszacsapó szelep. Csavarja le a szelep hatszögletű fejét, tisztítsa meg a házat és a gumitárcsát. Cserélje ki, ha kopott. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan kell beállítani a kimeneti levegő nyomását?

Használja a nyomásszabályozót (7. hivatkozás) a manostaton. Forgassa el a nyomás növeléséhez vagy csökkentéséhez, ami a manométeren (6. hivatkozás) olvasható. A beállított nyomás a gyorscsatlakozónál (5. hivatkozás) érhető el.

Milyen olajat kell használnom a kompresszorhoz?

Az ajánlott olaj SAE 15W/40 vagy azzal egyenértékű. Ne használjon közönséges motorolajat. A szintnek a MIN és MAX között kell lennie a nézőüvegben.

Miért áll le a kompresszor működés közben?

Ezt okozhatja a motor túlmelegedése (hővédelem) vagy túlterhelés. Ellenőrizze, hogy a környezeti hőmérséklet nem haladja meg a 40°C-ot, a szellőzés megfelelő, és az S3-50 üzemelési ciklus betartásra kerül. Hagyja lehűlni, és indítsa újra. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

HASZNÁLATI ÚTMUTATÓ B 2551050 STANLEY

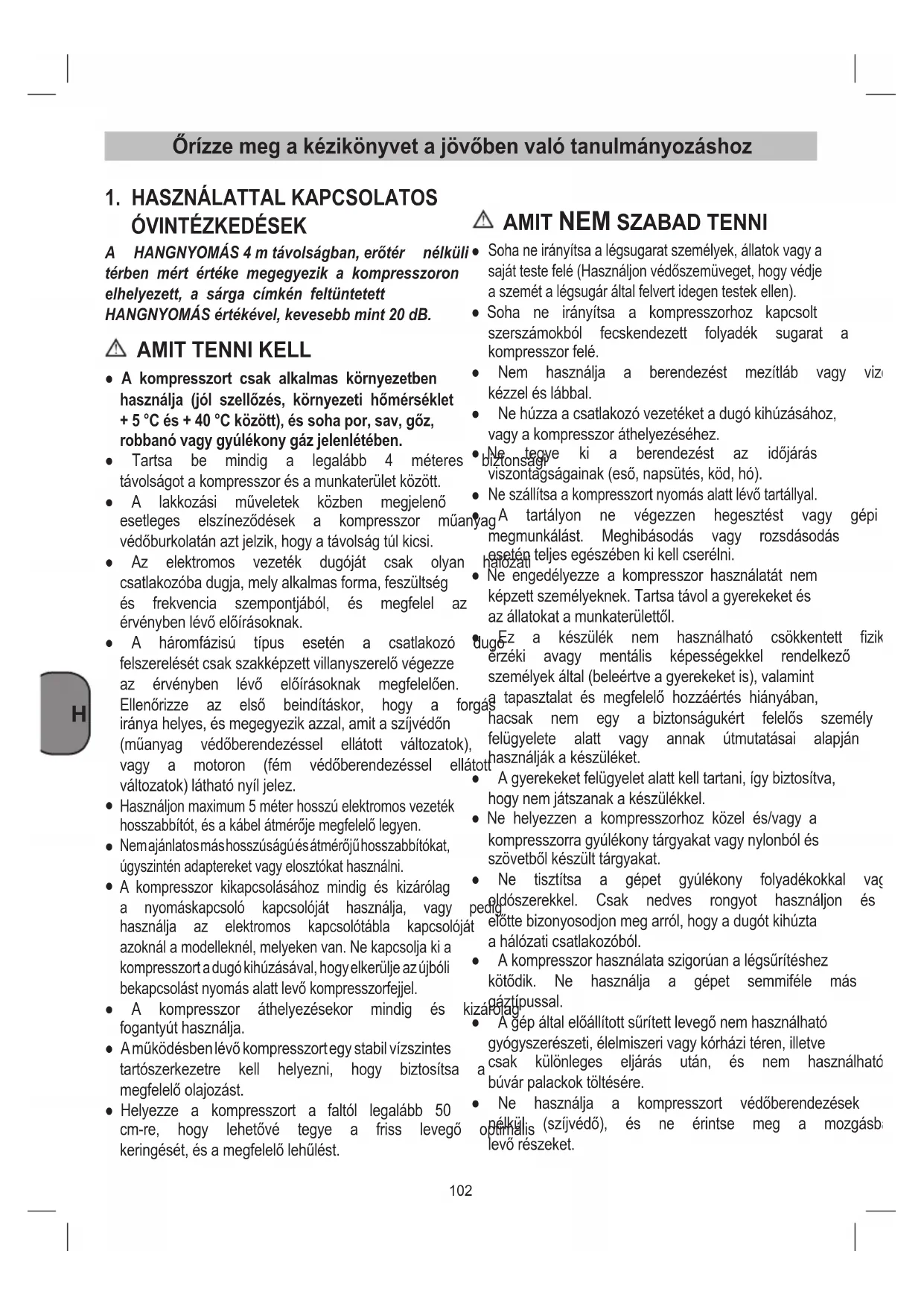

Orizge meg a kezikonyvet a jovoben valo tanulmanyozashoz

1. HASZNÁLATTAL KAPCSOLATOS ÖVINTÉZKEDÉSEK

A HANGNYOMÁS 4 m távolságban, eröter nélküli terben mert érteke megegyezik a kompresszoron elhelyezett, a sarga címken feltüntetett HANGNYOMÁS értekövel, kevesebb mint 20 dB.

AMIT TENNI KELL

• A kompresszortCsak alkalmas kornyezetben hasznalja (jol szellozes, kornyezeti homerseklet +5^ es +40^ kozott),es soha por,sav,goz, robbanovagy gyulekony gaz jelenleteben.
  Tartsa be mindig a legalabb 4 meteres tavolsagot a kompresszor es a munkaterulet kozott.
  A lakkozásimüveletek kozben megjeleno esetleges elszinezódések a kompresszor muaVEDoburkolatan azt jelzik, hogy a távolság tül kici si.
• Az elektromos gezetek dugojatCsak oyan csatlakozoba dugja, mely alkalmas forma, feszultseg es frekvencia szempontjabol, es megfelel az ervenyben lev'o elirasoknak.
  A haromfazisú típus eseten a csatlakozó felszerelésétCsak szakképzett villanyszerelö végezze az érvenyben levő előirasoknak megfeleloen. Ellenőrizze az elso beindításkor, hogy a fo iranya helyes,és megegyzik azzal, amit a szijvédon (múanyag vedöberendezessel ellatott valtozatk) vagy a motoron (fém vedöberendezessel ellávaltozatk) latható nyil jelez.
• Hasznaljon maximum 5 mét er hosszú elektromos gezeték hosszabbitó, és a kabel atmérõje megfelelo legyen.
• Nem ajánlatos máhosszúsagués atmérójúhosszabbitókat, ugyszintén adaptereket vagy elosztókat hasznánl.
  A kompresszor kikapcsolasaHOZ mindig es kizarolag a nyomaskapsolokapcsoljat hasznalja, vagy p hasznalja az elektromos kapcsolotabla kapcsoljat azoknal a modelleknel, melyeken van. Ne kapcsolja ki a kompresszort a dugo kihuzasaval, hovy elkerulje az ujboli bekapcsolast nyomas alatt levokompresszorfejjel.
• A kompresszor athelyezéskor mindig és fogantyút használja.
• Amuködesben levő kompresszort egy stabil vizszintestartósszerkezet kell helyezni, hogybiztositsa megfelelo olajozást.
• Helyezze a kompresszort a faltól legalább 50 cm-re, hogy lehetőve tegye a friss levegő keringését, és a megfelelo lehülést.

AMIT NEM SZABAD TENNI

• Soha ne irányitsa a légsugarat szemelyek, allatak vagy a sajáteste felé (Hasznaljon védöszemüveget, hogy védje a szemét a légsugar altal felvert idegen testek Ellen).
• Soha ne irányitsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
• Nem használja a berendežést mezítlab vagy viz kézzel és lábbal.
• Ne húzza a csatlakozó gezetéket a dungo kihúzáshoz, vagy a kompresszor athelyezéséhz.
• Ne teqve ki a berendezest az idojaras viszontagsagainak (esö, napsutés, köd, ho).
• Ne szállitsa a kompresszort nyomás alatt lévo tartályal.

A tartalyon ne végeznen hegesztést vagy gépi megmunkalast. Meghibásodás vagy rozsdasodás esétén teljes egészében ki kell cserélni.

• Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az allatokat a munkaterülettól.
  Ez a keszülk nem hasznalható csokkentett fizik erzeki avagy mentalis képességekkel rendelkező szemelyek aldal (beleérte a gyerekeket is), valamint a tapasztalat és megfelelo hozzaertés hiányaban, hacsak nem egy aBiztonságukert felelos szemely felügyelete alatt vagy annak utmutatasai alapján hasznalják a keszülket.
  A gyerekeket felügyelet alatt kell tartani, igyBiztositva, hogy nem jatszanak a keszülékkel.
• Ne helyezzen a kompresszorhoz köl es/vagy a kompresszorra gyulekony targyakat vagy nylonból es szövetból keszült targyakat.
• Ne tiszütsa a gépet gyulékony folyadékokkal vag elószerekkel. Csak nedves rongyot használjon és efötteBizonyosodjon meg arról, hogy a dugóktihúzta a halózati csatlakozóbl.
• A kompresszor hasznalata szigorian a legsrirteshez kotodik. Ne hasznalja a gépet semmifele mas izapipussal.
  A gep altal eloallitott suritett levego nom hasznalhato gyogyszereszeti, elemiszeri vagy korhazi teren, illetve acsak kulonleges eljaras utan, es nom hasznalhato buvar palackok toltesere.
• Ne használá a kompresszort védöberendeźesek
• nélkūlis (szíjvédó), és ne érintse meg a mozgásbő levo részeket.

TUDNIVALOK

• A kompresszor a gyartásanak megfeleloen a muszaki adatokat tartalmazó technikai adat tablan meghatározott kihagyasi arányal muködik (peldául S3-50 azt jelenti, hogy a kompresszor 5 percig muködik és 5 percig all azert, hogy megelózze a elektromotor túságos tulhevülését. Abban az esetben, ha ez megis megtörténne, muködésbe lép a hovedelem, mellyel a motor rendelkezik, és ha a homérseklet automatikusan megszakítja az elektromos áramot a túságos áramfelvetel miatt.
  Hogy megkonnyitse a gep ujboli beinditasat, fontos, hogy a megadott muveleteken kivul visszaalitsa anyomaskapsolokapsolojat a kikapcsolt helyzetbe es utana ujbol a bekapcsolt helyzetbe (2. abra).
• Nehanyegy fazisutipusesetén kézzelkellbeavatkozni ugy, hogy megnyomja a motor kapocsszekrényen elhelyezett visszaallitasi nyomogombat (19. ábra).
• A haromfazisú típusnal elég kézzel beavatkoznísztítoszerrel stb.) megkivánja az egyes esetekre úgy, hogy a nyomaskapsoló gombját visszaállitja érvényes elóirások ismerét és betartásat.
• Az egyfazisú tipusok rendelkeznek késeltetett zárasú levegőleeresztószeleppelfelszereltnyomaskapcsolóval (vagy pedig egy, a visszacsapószelepre szerelt szeleppel), mely elosegítii a motor beinditásat és ezert szabályszerü, hogynéhány percig levego jön a szelepböl, ha a tartány üres.
• Minden kompresszor rendelkezik biztonsági égaspel, mely a nyomáskapcsoló rendellenes üzemelése esétén muködésbe lép, ezzel garantálaja a gép biztonságát.
• Egy pneumatikus szerszámnek a kompresszorból kibocsátott süritett levego csövre valu felszerelési müvelete alatt feltétlenül szükséges a magábl a csóbl történő levegőkiaramlás megszakítasa.
  A süritett levego felhasznalasa a különféle elöirt alkalmazásokhoz (felfuvas, pneumatikus szerszámok, lakkozas, tiszításcsak vizalapú
  koznisztitoszerrel stb.) megkivanja az egyes esetakre tja erenyes elorasok ismeretét es betartasat.

2. A KÉSZÜLEK LEÍRÁSA

1. Beszívo-légszúro
2. Nyomórtály
3. Kerek
4. Bealló gorgó (vagy tartó lábak)
5. Gyorskuplung (szabályozott préslég)
6. Manometer (e lehet olvasni a beallitott nyomast)
7. Nyomásszabályozó
8. Be-/ki-kapcsoló
9. Szallitofogantyú
10. Biztonsagi szelep
11. Leengedó-CSavar a kondenzvizhez
12. Manometer (le lehet olvasni a kazányomást)
13. Gyorskuplung (szabályozatlan préslég)
14. Olajzáró dugó (olajbetöltö nyilás)
15. Olajleeresztócsavar
16. Kémleloablak
17. Csavar
18. Anyacsavar
19. Alatét
20. Visszacsapószelepre szeleppel

3. ALKALMAZÁSI TERÜLET

A kompresszor, a préség által meghajtott szerszámok-hoz a préség létrehozására szolgál.

Kérjuk vegye figyelembe, hogy a keszülékeink a meghatározásuk szerint nem Kisipari, kézmüipari vagy ipari

a bekapcsolt helyzetbe, vagy pedig az elektromos kapcsolotabla szekrenyében elhelyezett hovedelem kapcsolon kell kozbelepni (2b-20. abra).

üzemek teruletén törten bevetésre lettek tervezve.
Ezert a nem vallunk szavatossagot, ha a készukisipari, kézmüipari vagy ipari üzemek teruletén valamint egyenértek'u tevekenységek teruletén van használa.

A gépetCsak rendeltetese szerint szabad Ezt tulhaladobarmilyen hasznalat, nem szamit rendeltetesszerünek. Ebbol adodobarmilyen kárert vagy barmilyen fajta serulésert a hasznaló ill. a kezelfofelos és nem a gyartó.

4. UTASITÁS A KÉSZÜLEK FELÁLLITÁSAHOZ

Vizsgalja felul a keszüléket nem e seruit meg a szalitásnál. Az esetleges seruléseket jelentse azonnal annal a szallitasi vallalatnál, amelyik a kompresszort szallitotta.
- Telepitse a kompresszort lehetőleg a fogyasztó közelerbe.
- Kerülje el a hosszú légvezetőt és hosszú bevezétésst (hosszabbitókat).
- Ügyeljen arra, hogy a beszívott levego száraz pormentes legyen.
- Ne telepítse a kompresszort egy nedves vagy vizes helyiségben.
- A kompresszortCsak megfelelo termekben (jol szelloztet, a kornyzetehomsereklet +5^ + 40^) szabad uzemeltetni. A teremben nem szabad pornak, savnak, paranak, robbanekony vagy lobbané

kony gáznak lennie.

• A kompresszor szaraz termekbeni hasznalatr kalmas. Tiltott a hasznalata az olyan kornyezetben, ahol froccsenovizzel dolgoznak.
• A be üzemeltetés elott le kell ellenorizni a kompreszsor szivattyuban az olajallast.

5. ÖSSZESZERELES ES ÜZEMBEVÉTEL

Figyelem!

Az üzembevétel elott okvetlenül komplette kell szereIni a keszüléket!

5.1 A kerekek felszerelése (4-5. abra)

A mellekelt kerekeket a 4-5-es képnek megfeleloen kell felszerelni.

5.1.1 A tartó lábak beillesztése (Csak B 255/10/50 és B 350/10/50-hoz)

Illessze fel a gumi tartó lábakat ahogyan az 6. képen lathato.

5.2 A kazányomás gyorskapcsolójának felszerelése (lásd. 13)

A szabályozatlan kazányomás gyorskapcsolóját (lásd. 13) a 7. és 8. ábra szerint kell a nyomástó edényhez (lásd. 2) csavarozni.

5.3 A szállitófogantyú felszerelése (lásd. 9)

A szalítofogantyút (lásd. 9) a 9. - 10. ábra szerint kell a kompresszorhoz csavarozni.

5.4 Halózati csatlakoztatás

5.4.1 Egyfazisú verzió 230 V/50 Hz

A kompresszor egy védōérintkežós dugós há gezetékel van felszerelve. Ezt minded oyan érintkežós dugaszoló aljatra 230V ~ 50 Hz, rá lehet kapcsolni, amely 16 A-al le van biztosítva. Iarra, hogy a hallozati feszültseg a gépteljes tabla szerinti üzemfeszültsegnek megfeleljen. Hosszú gezetékek, valamint hosszabitók, kábeldobok stb. szültsegéseshez gezetnek és meg tudák akadályoznì a motor inditását. Alacsony hòmérsekleteknél +5°C nehéz járóság miatt veszényeztetevan a motor inditása.

5.4.2 Három fázisú verzió 400 V/Hz

A kompresszor fasziforditós 16A-es CEE ellatott halózati kabell relendkezik. Üzembe helyezés elott Ellenörizze, hogy a motor a megfelelo iranyba forog-e (lasd a nyil irányát az ékszijburkolaton). Ehhez rovid idore kapcsolja be a kompresszort. Ha a

kompresszor motorja nem megelelo iranyba forog, aikor az erotér iranyat a dugoban levô fazisforditó atallitasával (csavarhuzóval kissy nyomja be, majd 180^ -kal forditsa el a fazisforditó) lehet korrigalni.

• A motor tulterhelésvedö kapcsolóval rendelkezik. A kompresszor tulterhelésénél a vedokapcsoló automatikusan lekapcsol, igy védve a kompresszort a tulhevüléstól. Ha a tulterhelésvedö kapcsoló kiold, varjon, amig a kompresszor lehül.
• A hosszú pátkábel, kábelhosszabbíto, kábeldob, stb.
  összültsegesést okozhat, és megakadályozhatja a motor beindulását.
• Alacsony, +5^ alatti homerseklena motorindulast a nehez jaras akadalyozhatja.

5.5 Ki-/bekapcsoló (lásd. 8)

5.5.1 Egyfázisú verzio (2a. ábra)

A piros gomb (lásd. 8) kihúzása által lesz bekpcsolver a kompresszor.

A kompresszor kikapcsolásához meg kell nyomni a pi-roş gombot (lásd. 8).

5.5.2 Három fázisú verzió (2b. ábra)

A zöld gomb (lásd. 8.1) lenyomásával a kompresszor visszakapsolható.

A kompresszor kikapcsolásához meg kell nyomni a piros gombot (lásd. 8.2).

5.6 Nyomásbeállitas (2a-2b. ábra)

• A nyomásszabályozóval (lásd. 7) lehet a manometeren (lásd. 6) beallitani a nyomást.
• A beallitott nyomást a gyorskuplungon (lásd. 5) lehet levenni.

5.7 A nyomáskapcsoló beállitasa

A nyomaskapsol gyarilag be van allitva.
Ozal
Vedó- Bekapcsolási nyomás cca. 8 bar
Kipkacsolási nyomás 10 bar

Javelien SZTITÁS ES KARBANTARTÁS

Figyelem!

Tiszitás es karbanartás munkálatok elott kihúzni a halózati csatlakozét.

Figyelem!

Várja meg amig a tōmörítō teljesen le nem I Megégetés veszélye!
Figyelem!

A kazant minded tiszitasi es karbantartasi munkalat elott nyomas nelkulire tenni.

6.1 Tisztítás

Tartsa a vedoberendezeseket annyira por es szeny- neyzodes mentesen amennyireCsak lehet. Dorzsolje a keszuleket egy tiszta posztoval le fujja, alacsony nyomas melett prsleggel ie.
- Ajánljuk, hogy a készüléket direkt minded használat után meglisztítsa.
Tisztitsa meg rendszeresen a keszüléket egy nedves posztóval és valamennyi kenöszappannal. Ne hasznaljon tisztitó vagy oldszereket, mivel ezek tudják tamadni a keszülék m'anyag részeit. Ügyeljen arra, hogy ne juthason viz a keszülék besejébe.
- Tisztlatas elott le kell vallasztani a tomlot es a permetezoszerszamokat a kompresszorrol. Nem szabad a kompresszort vizzel, oldszerekkel vagy hasonloakkal tisztitani.

6.2 Kondenzviz

A kondenzvizet naponta le kell engedni a leengedoszelep (lásd. 11) (nyomóartály padlo kinyitása által.

Figyelem!

A nyomórtályból levő kondenzviz olajüredékek tartalmaz. A kondenzvizet egy megfelelo gyüjtöhelyen a természetnek megfeleloen megsemmisiteni.

6.3 Biztonsagi szelep (lásd. 10)

ABiztansagi szelepet gyarilag nyomastarto edeny maximalis megengedett nyomasara allitottak be.Abiztansagi szelep atallitasa, plombajanak eltavolitasa tilos.

6.4 Rendszeresen leellenorizni az olajallast

Állitsa a kompresszort egy sima, egyenes felületre. Az olajállásnak az kémleloablak (12-as ábra / MAX és MIN jelzese kozott kell lennie.

Olajcsere: Ajanolott olaj: SAE 15W/40 vagy egyenerteku. Az elso toltest 100 uzemora utan ki kell cserelni. Azutan minded 300 uzemora utan le kell engedni az olajat es ujat utanna tolteni.

6.5 Olajcsere

Kapcsolja le a motort es huzza ki a halozati kozot a dugaszol o alzatabol. Miutan leeresztette az vegtepeiglevo tegnyomast, ki tutja csavarni az olajleeresztocsavart (lasd. 15) a kompresszorszivattyubol. Ahhoz hogy ne folyon ki az olaj ellenorzs nelkul, tartson egy kis plehcsatornat ala es fogja fel egy tartalyba az olajat. Ha nem folyik ki teljesen az olaj, akkor ajanluk a kompresszort egy kicsit megdonteni.

A meq dardt olajat a megfelelo fardt olaj gyujtohelyen keresztul megsemmisiteni.

Hailefojt azolaj, akkor tegye ismet be azolajeresztocsavart (lasd. 15). Addig uy olajat toltni az olajbetoltonyilasba (lasd. 14), amig az olajallas a kello allast el nem erte. Ezutan helyezze vissza az olajzaro dugot (lasd. 14).

6.6 Az ekszijfeszesseg beallitasa (13-15. abra)

• Huzza ki a halózati dugó, és szerelje le az ékszij védoburkolatát.

dala) Iztsa meg a negy motorrogzito csavart (A).

• A motor eltolasaval az ekszij feszessegét uyg allitsa be, hogy a leghosszabb szabad teruleten a szijat 1-2 cm-re lehessen benyomni.
• Húzza meg a motorrögzító csavarokat (A), és szérelje vissza a szij védóburkolatát.

6.7 A fej feszítöinek befogásá (24. ábra)

Ellenorizze, hogy minden csavar szorosra var huzva, foleg a hengerfejen levok (24. abra).
- Az ellenőrztést a kompresszor elő beindítása előtt págezze el.

A FEJ FESZÍTÓINEK BEFOGÁSA
Ásd. 16)	Nm Min. nyomaték	Nm Max. nyomaték
Fejes csavar M6	9	11
Fejes csavar M8	22	27
Fejes csavar M10	45	55
Fejes csavar M12	76	93
Fejes csavar M14	121	148

KARBANTARTÁSI MUNKÁLATOK ELVégZÉSÉNEK IDEJE
MÜKÖDÉS	AZ ELSÖ 100 MUNKAÓRA UTÁN	100 ÓRÁNKÉNT	300 ÓRÁNKÉNT
Az elszívó szürö tiszítása és/vagy a szüróegység cseréje		●
Olajcsere ●
A fej feszítõinek befogása Az Ellenőrzéd a kompresszor elso beindítása elött végezze el
A kondenztartály kiürítési Időszakosan és a munkafolyamat végén
A szalag feszítéttségénék Ellenőrzéde Időszakosan

6.8 A szívószúró tiszítítása (lásd. 1)

A szívószúro megakadályozza a por, szennyezódések beszivásat. A szúrot legalább 100 üzemóranként tisztitani kell. Az eltömödt szúro jelentösen csökkenti a kompresszor teljesitmenyét. Oldja a két imbuszcsavart (B). A szúro ágy kiveheto a muányag szúroház két fele közül. Ütögesse ki, majd alacsony nyomásu (kb. 3 baros) sürített levegövel fúvassa à t szúrot, vegül szerelje vissza a helyere (16-17-18. ábra).

6.9 Tárolás

Figyelem!

Húzza ki a halózati csatlakozót, szellóztesse készüléket és minded csatlakoztatott preslég szer

szamot. Allitsa a kompresszort uy le, hogy jogosulatlanok ne tudjak uzembe venni.

Figyelem!

A kompresszortCsak szaraz es jogosulatlanok szamara nem hozzaferheto kornyezetben taroI. Ne dontse meg,csak allva taroI!

7. MEGSEMMISITÉS ES UJRAHSZNOSITÁS

A szällitasi es annak a tartozékai különbozó anyagokból állnak, mint pédául fém é smúanyagok. A defekt alkatrészeket vigye a különhulladéki megsemmisitéshez. Erdeklojdön utànna a szaküzletben vagy a koz ségi kozigazgatasnal!

8. LEHETSEGES RENDELLENESSEGEK ES AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZASOK

Kérje szakképzett villanyszereló segitségét az elektromos alkatrészeken történő beavatkozasokhoz (kánbnyomásszintmérő, elektromos kapcsolótabla...).

RENDELLENESSÉG OK BEAVATKOZÁS
Levegőszivárgás an nyomáskapcsoló szelepéból.	A visszacsapószelep kopás, vagy piszkos záróutköző miatt nem működik rendesen.	Csavarja le a visszacapószelep hatszögü fejét, tisz títsa ki a helyét és a különleges gumbétét (ha elkopott, cserélje ki). Szerelje össze és gondosan csavarozza vissza (21-22 ábra).
	Lecsapódott folyadék elvezetö csap nyitva van.	Zárja el a lecsapódott folyadék elvezetö csapot.
	A rilsan cső nincs helyesen a nyomásszintmérőbe illesztve.	Illessze helyesen a rilsan csövet a nyomásszintmérőbe.
Teljesitmény csökkenése, gyakori beindulás. Alacsony nyomásertékek.	Túl nagy levegőfogyasztás.	Csökkenteni a sürített levegő felhasználását.
	Szivárgások a csatlakozásokból, és/vagy csövekból.	Kicserélni a tömítéseket.
	A légbeszívás szűrő el van tömődve.	Tisz títsa meg/cserélje ki a légbeszívás szűrőt (16-17-18 ábra).
	Szij csúszás.	Ellenőrizzee a szijak feszülését (15. ábra).
A motor és/vagy a kompresszor szabálytalanul melegszik.	Elégtelen levegőzés. Javítani kell a munka környezetét.
	A szellőzonyilások el vannak dugulva.	Ellenőrizzee és esetleg tisz títsa ki a légszűrőt.
	Elégtelen olajozás.	Az olajat tölte utána, vagy cserélje ki.

RENDELLENNESSÉG OK	BEAVATKOZÁS
A kompresszor egy beindulási kiserlet után leàll, mert Közbép a hóvedelem a motor nagy erőfeszítési miatt.	Indulás teli kompresszorfejel.	Scaricare la testa del compressore agenda sul pulsante del pressostato.
	alacsony hörmséklet. Javitäni	stell a környezeti feltételeket.
	elégtelen feszültsg.	Ellenörzüge, hogy a hálózati feszültseg megfelel a gyári tablán levőnek. Távolítsa el az esetleges hosszabbítokat.
	helytelen, vagy elégtelen olajozás.	Ellenörzüge az olajszintet, az olajat tõltse utána, és esetleg cserélje ki.
	Rossz a magnesszelep. Hévja a	Vevőszolgálatot.
A kompresszor menet közben gyakran leàll lát szólag ok nélkül.	Hóvedelem üzembé lépésa motor tulhevülse miatt.	Ellenörzüge az olajszintet.
		Egyfázisú egy stádiumváltozatok: Allitsa vissza an nyomáskapcsoló kapcsolóját a kikapcsolt helyzetbe és utána úbjöl a bekapcsolt helyzetbe (paragraphus 5.5.1). Allitsa helyre a hóvedelmet (19. ábra), és indítsa be Újra (paragraphus 5.5.1). Ha a kelmetlenség nem mulik el, hévja a Vevőszolgálatot.
		Csillag-delta indütóval rendelkezóváltozatok: Mülködtesse hóvelemnek az elektromoskapcsolótabla szekrényében (20 ábra)elhelyezett kapcsolóját, és indítsa be Újra (2b ábra).Ha a kelmetlenség nem mulik el, hévja a Vevőszolgálatot.
		Egyéb változatok: Allitsa vissza a nyomáskapcsolókapcsolóját a kikapcsolt helyzetbe és utána úbjöl a bekapcsolt helyzetbe. Ha a kelmetlenség nem mulik el, hévja a Vevőszolgálatot.
	Elektromos meghibásodás. Hévja a	Vevőszolgálatot.
A kompresszor menet közben vibrál, és a motor szabálytalan zúgást ad ki.Ha leàll, nem indulújra, annak Ellenère, hogy zug a motor.	Egyfázisú motorok: hibás kondenzátor.	Cseréltesse ki a kondenzáort.
	Háromfázisú motorok: Hiányzik egy fázis a háromfázisú táplálars rendszerból egy biztosíték valószinű kõbelépési miatt.	Ellenörzüze abiztosítékokat az elektromoskapcsoló tablán belül, és esetleg cserélje ki a meghibásodottakat (23. Ábra).
Olaj rendellenes jelenléte a halózatban.	Túl suk olaj a kompresszorban.	Ellenörzüze az olajszintet.
	Alkatrészek elkopása. Hévja a	Vevőszolgálatot.
Lecsapódott folyadék szivárgása az elfezerétő csapból.	Piszok/homok van a vizleeresztő csapban.	Tiszitlsa meg a csapot.

Minden egyeb beavatkozast az engedelyezett Vevszolgalatoknak kell elvegezniiuk, eredeti alkatreszek igenylsevel. Ha a gepen modositasokat vedgez, az kockaztathataa biztonsagot, es mindenkappen ervenyteleniti a vonatkoz garanciat.
