Ürün Tipi	Hava Kompresörü
Marka	STANLEY
Model	B 2551050
Besleme Gerilimi	230 V / 50 Hz (tek fazlı) veya 400 V / 50 Hz (üç fazlı)
Maksimum Basınç	10 bar
Ayarlanabilir Çalışma Basıncı	0 - 10 bar
Önerilen Yağ Türü	SAE 15W/40 veya eşdeğeri
Çalışma Döngüsü	S3-50 (5 dk çalışma, 5 dk durma)
Ortam Sıcaklığı	+5°C ile +40°C
Güvenlik Mesafesi	Çalışma alanından en az 3 metre
Zorunlu Koruyucular	İşitme, göz ve solunum koruması
Emniyet Valfi	İzin verilen maksimum basınca ayarlanmış
Termal Koruma	Evet, aşırı ısınma durumunda otomatik durma
Yağ Değişimi	Her 300 saatte bir (ilk değişim 100 saatte)
Emiş Filtresi Temizliği	Her 100 saatte bir
Kondensat Tahliyesi	Günlük
Kayış Kontrolü	Periyodik olarak, ayarlanabilir gerginlik
Kullanım	Ev tipi ve profesyonel olmayan
Verilen Aksesuarlar	Tekerlekler, taşıma kolu, hızlı bağlantı

Sık sorulan sorular - B 2551050 STANLEY

Bu kompresörün maksimum basıncı nedir?

Maksimum basınç fabrikada ayarlanmış 10 bardır. Presostat motoru 10 bar'da durdurur ve 8 bar'da yeniden çalıştırır.

Kompresörün yağı nasıl boşaltılır?

Gücü kesin ve havayı boşaltın. Boşaltma tapasını (ref. 15) sökün ve yağı bir kapta toplayın. Dökülmeleri önlemek için bir oluk kullanın. Tapayı geri takın ve cam gözetleme deliğindeki MAX seviyesine kadar SAE 15W/40 yeni yağ doldurun.

Kompresör çalışmazsa ne yapmalı?

Önce elektrik beslemesini ve sigortaları kontrol edin. Motor sıcaksa termal koruma devreye girmiş olabilir. Soğumaya bırakın ve presostat düğmesine veya yeniden kurma düğmesine (versiyona bağlı olarak) basarak yeniden kurun. Kullanım kılavuzundaki arıza tablosuna bakın.

Emiş filtresi nasıl temizlenir?

Cihazı fişten çekin. Filtre muhafazasının iki cıvatasını (ref. B) gevşetin, filtreyi çıkarın, boşaltmak için hafifçe vurun, ardından maksimum 3 bar basınçlı hava ile üfleyin. Her şeyi yeniden takın. Bu işlemi her 100 saatte bir gerçekleştirin.

Tanktaki kondensat ne sıklıkla boşaltılmalıdır?

Kondensat, kullanımdan sonra her gün boşaltılmalıdır. Tankın altındaki boşaltma vanasını (ref. 11) açın. Dikkat, bu kondensat yağ kalıntıları içerir, çevre kurallarına göre atılmalıdır.

Bu kompresörü profesyonel uygulamalar için kullanabilir miyim?

Hayır, bu kompresör ev tipi kullanım için tasarlanmıştır, profesyonel veya endüstriyel değildir. Profesyonel kullanım aşırı ısınmaya neden olabilir ve garantiyi geçersiz kılar.

Presostat valfinden hava kaçağı olursa ne yapmalı?

Bu, kirli veya aşınmış bir çek valften kaynaklanabilir. Valfin altıgen başını sökün, yuvayı ve lastik diski temizleyin. Aşınmışsa değiştirin. Sorun devam ederse satış sonrası servis ile iletişime geçin.

Hava çıkış basıncı nasıl ayarlanır?

Manostat üzerindeki basınç regülatörünü (ref. 7) kullanın. Basıncı artırmak veya azaltmak için çevirin, basınç manometreden (ref. 6) okunur. Ayarlanan basınç hızlı bağlantıda (ref. 5) kullanılabilir.

Kompresör için hangi yağı kullanmalıyım?

Önerilen yağ SAE 15W/40 veya eşdeğeridir. Sıradan motor yağı kullanmayın. Seviye cam gözetleme deliğinde MIN ve MAX arasında olmalıdır.

Kompresör çalışırken neden duruyor?

Bu, motorun aşırı ısınmasından (termal koruma) veya aşırı yükten kaynaklanabilir. Ortam sıcaklığının 40°C'yi geçmediğini, havalandırmanın yeterli olduğunu ve S3-50 çalışma döngüsüne uyulduğunu kontrol edin. Soğumaya bırakın ve yeniden kurun. Sorun devam ederse bir profesyonele danışın.

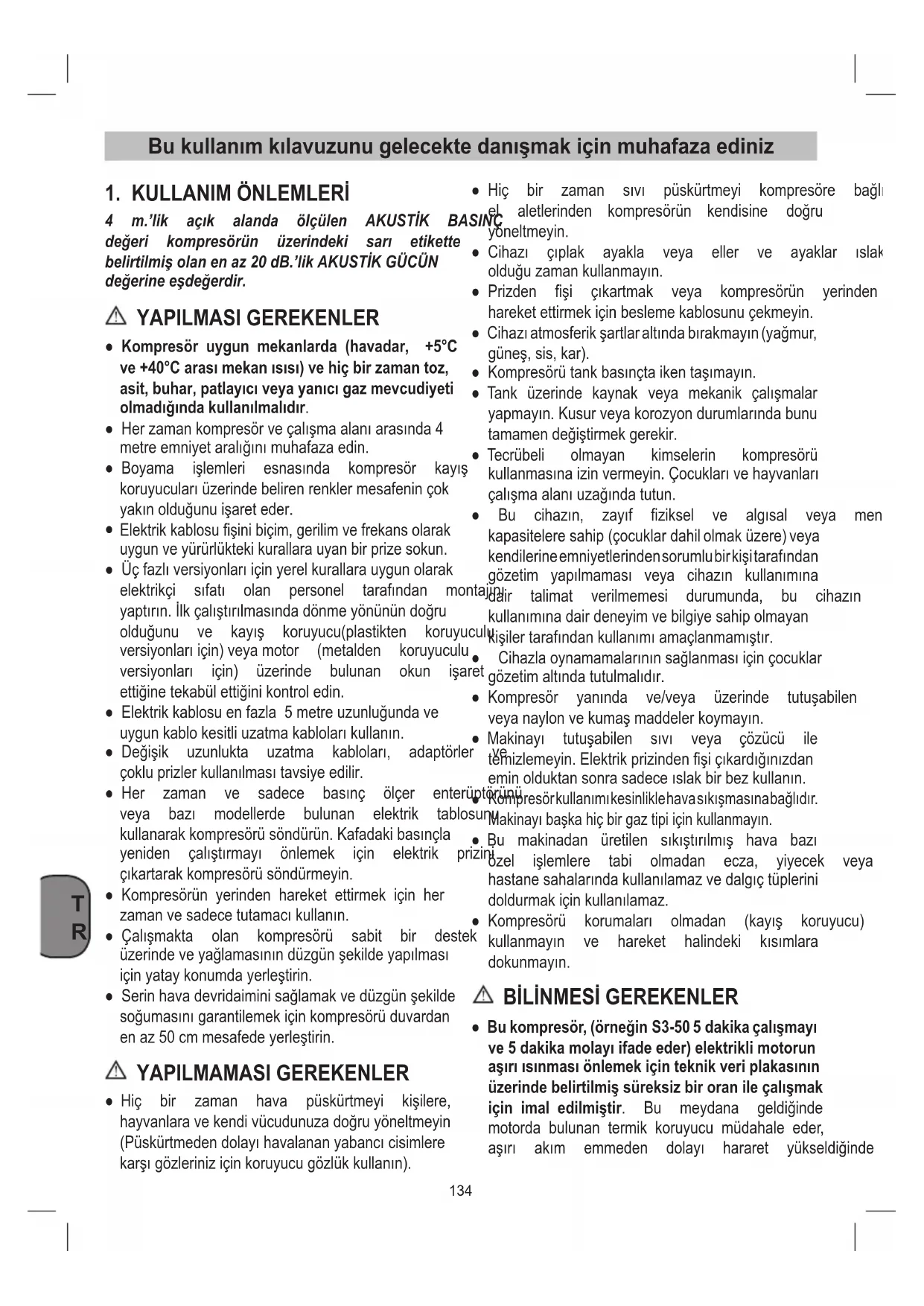

KULLANIM KILAVUZU B 2551050 STANLEY

Bu kullanim kilavuzunu gelecekte danismak icin muhafaza ediniz

1. KULLANIM ÖNLEMLERİ

4 m.lik açik alanda olçügen AKUSTIK B, degeri kompresörün üzerindeki sari etikette belirtilmş atan en az 20 dB.lik AKUSTIK GUCUN degerine esdegerdir.

YAPILMASIGEREKENLER

• Kompresör uygun mekanlarda (havadar, +5°C ve +40°C arasi mekan isisi) ve hiç bir zaman toz, asit, buhar, patlayici veya yanici gaz mevcudiyeti olmadigiinda kullanilmaldir.
  Her zaman kompresor ve calisma alanıarasinda 4 metre emniyet araligiin muhafaza edin.
  Boyama islemleri esnasinda kompresor kayis koruyuculari uzerinde beliren renkler mesafenin yok yakın oldugunu isaret eder.
• Elektrik kablosu fisini bicim, gerilim ve frekans olarak uygun ve yururlukteki kurallara uyan bir prize sukun.
• Üç fazlı versiyonlari,—çın yereal kurallara uygün olarak elektrikçi sifati,—şalan personal tarafindan monyaptirin. Ilk calistirilmasında,—şön,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n,—n)—sɪç—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—çın—"kay—is"—koruyucu(plastikten)—koruyucu versiyonlari—is) veya motor (metalden)—koruyuculu—versiyonlari—is)”—üzerinde”—bulunan”—okun—isar ettiğine tekabül ettiğini)—kontrol edin.
• Elektrik kablosu en fazla 5 metre uzunlugunda ve uygun kablo kesitli uzatma kabolari kullanin.
• Degisik uzunlukta uzatma kabolari, adaptörler sekslu prizler kullanilmasi tavsiye editir.
  Her zaman ve sadece basinç ölçer enteri veya bazimodellerdebulunan elektrik tablo kullanarak kompresöru söndürün. Kafadaki basinçla yeniden calistirmayi onlemek icin elektrik prçikartarak kompresöru söndürmeyin.
• Kompresörun yerinden hareket ettirmek icin her zaman ve sadece tutamaci kullanin.
• Calismakta olan kompresoru sabit bir destek uzerinde ve yağlamasin dinuzgün sekilde yapilması icin yatay konumda yerleşirin.
• Serin hava devridaimini saglamak ve duzgün sekilde sogumasini garantilemek icin kompresoru duvardan en az 50 cm mesafe de yerleşirin.

YAPILMAMASI GEREKENLER

• Hiç bir zaman hava puskurt Meyi kiselere, hayvanlara ve kendi vucudunuza dokru yonelt Meyin (Puskurtmeden dolayi havalanan yabanci cismlere karşı gozleriniz icin koruyucu gozluk kullanin).

• Hiç bir zaman sivi puskūrtmeyi kompresö破解 baglil el alelinder kompresörün kendisine dokru yoneltmeyin.

• Cihazi Çiplak ayakla veya eller ve ayaklar islaki oldugu zaman kullanmayin.
• Prizden fişiçikartmak veya kompresörun yerinden hareket etirmek icin besleme kablosunucekmeyin.
  Cihazi atmosferik sartlar alto da birakmayin (ya'mur, gunes, sis, kar).
• Kompresörü tank basinçta ilken taşimayın.
  Tank uzerinde kaynak veya mekanik calismalar yapmayin. Kusur veya korozyon durumlarinda bunu tamamen degistirmek gerekir.
• Trecübeli olmayan kimselerin kompresörkullanmasina izin vermeyin. Çocuklari ve hayvanlar calisma alanı uzdağnda tutun.
• Bu cihazin, zayif fiziksel ve algisal veya men kapatitelere sahip (cocuklar dahil olmak uzere) veya Kendilerine emniyetlerindensorumlubirkijsitarafindan gozetim yapilmaması veya cihazin kullanimina dalir talimat verilmemesi durumunda, bu cihazin kullanimina dair deneyim ve bilgiye sahip olmayan kisiler tarafindan kullanimi amaclarnammistir.
  Cihazla oynamamalarinin saglanmasi icin cocuklarret gozetim alteinda tutulmalidir.
• Kompresör yaninda ve/veya üzerinde tutusabilen veya naylon ve kumas maddeler koymayin.
• Makinayi tutusabilen sivi veyaoczucı ile temizlemeyin. Elektrik prisinden fişiçikardıgünizdan emin olduktan sonra sadece islak bir bez kullanin.
  Iopnnc Kompresor kullanimkesinliklehava sikismasinabaglidir. Sun Makinayi baska hi ci bir gaz ti pi icin kullanmayin.
• Bu makinadan üretilen seks十里migi hava bazizinizi bzel islemlere tabi olmadan ecza, yiyecek veyahastane sahalarinda kullanilamaz ve dalgi tupleini doldurmak icin kullanilamaz.
  Kompresorukorumalarolmadan (kayiskoruyucu) kullanmayin ve hareket halindeki kismilaradokunmayin.

BilinMESIGEREKENLER

• Bu kompresör, (örneğin S3-50 5 dakika calismayi ve 5 dakika molayi ifade eder) elektrikl motorun asiri isinması onlemek icin teknik veri plakasinin üzerinde belirtilmigi sureksiz bir orphan ile calismak icin imal edilmistir. Bu meydana geldiginde motorda bulunan termik koruyucu--, uddahale eder, asiri akim emmeden dolayi hararet yükseldigiinde

otomatik olarak gerilimi keser.

• Makinanin yeniden calismasini kolayastirmak isaret edilen islemlerden baska basinc olcer duğmesi uzerinde sonuk akabinde yanik konumuna getirerek mudahale etmek onemlidir (sek. 2).
  Tek fazl versiyonlarinda motorun kablo ayirma kutusu uzerinde bulunan dugmeye basarak manuel olarak muddahale etmek gerekir (sek. 19).
• Üç fazlī versiyonlarinda basınç olçer Düğmesi üzerinde manuel olarak ilelem yaparak yanık konumuna getirmek veya elektrik panosu kutusu icerisinde bulunan termik Düğmesi üzerinde mūdahalede bulunmak yeterlidir (sek 2b-20).
  Tek fazl versiyonlar gecikmeli kapatmal boşaltma

valfi bir basinç ölçer ile donanmişir (veya tutm
icivalfinin üzerinde bir valf) bu motorun yeniden
calismasini kolaylaştrir ve bundan bir kac saniye
tank bos oldugunda hava çikmasi normaldir.

• Tum kompresorler basinç olçerin dizensiz calismasinda mudahale edip makinanin emniyetini garantileyen bir emniyet valfi ile donanmistir.
• Pnömatik bir el aletini kompresörden gelen sikiştirilmigi, lesi hava borusuna böglanti islemi sirasinda, bu borudan kçikan hava akimini kesinlikle kesmek gerekir.
• Ongörülendehyigik kullanımlarda sikişirilmigi hava kullanimi (sisirme, pnömatik el aletleri, boyama, sadece su bazl deterjanlarla yikama v.b.) her durum icin kurallari tanima ve uyma gerektirir.

2. TESKILI

1. Hava giri滤resi
2. Basinçli kap
3. Tekerlek
4. Kilavuz silindir (veya destek ayağı)
5. Cabuk kilitlenir kaplin (duzenlenmis sikistirimis hava)
6. Basinç olçer (onceden ayarli tank basincini okumak icin)
7. Basinç regulatórü
8. ACMA/KAPAMA (ON/OFF) salteri
9. Tasima kolu
10. Emniyet supabi
11. Kondansat boşaltma vidası
12. Basinç olçer (tank basincini okumak icin)
13. Cabuk kilitlenir kaplin (duzenlenmemis sikistilmis hava)
14. Yag sizdirmazlik tapasi (yag doldurma acikligi)
15. Yag bosaltma vidasi
16. Yag seviye penceresi
17. Civata
18. Somun
19. Rondela
20. Cekvalf

3. KULLANIM KAPSAMI

Kompresor, sikistirilmı hava ile calisan aletler icin sikistirilmı hava üretmek uzere tasarlanmistir.

Makinemizin ticari uygulamalar veya sanayi uygulamalar icin tasarlanmadigi hususunu aklinizdan cikarmayin. Makinenin ticari veya sanayi veya muadili amaclarla kullanimi garantimiz kapsaminda degildir.

Makine, sadece ongorulmş olan amaci icin k lacaktir. Baska herhangi bir kullanim suiistimal olarak kabul edilir. Bundan dogacak, niteligi ne olursa olsun her turlu hasar veya yaralanmadan kullanici/operat ve imalatci sorumlu olacaktir.

4. KOMPRESÖRÜ KURARKEN DİKKAT EDİLECEK NOKTALAR

• Makineyi nakliye hasari emareleri icin inceleyin. Herhangi bir hasari derhal kompresoru teslim eden firmaya bildirin.
• Kompresör, calisman tuketicinin yaninda kurulmalidir.
• Uzun havai hatlardan ve uzun besleme hatlarindan (uzatmalar) kacinin.
  Emilen havanin kuru ve tozsuz oldugundan em olun.
  Kompresorunemli veya yas odalara kurmayin.
  Kompresor sadece uygun odalarda kullanilabilir (iyi havalandiran ve ortam sicakligi +5^ ila +40^ olan). Oda hiçbir toz, asit, buhar, patlayici veya yanıci gaz olmamaldir.
• Kompresör kuru odalarda kullanı icin tasarlan-*mşir. Kompresörün, isin su piskürtülerek yapildigi alanlarda kullanilmasi)yasaktır.
• Makine kullanima sukulmadan once kompresör pompasindaki yag seviyesi kontrol edilmek zorundadir.

5. MONTAJ VE ÇALISTIRMA

Uyari!

Irk kullanimdan once makinenin montajini men yapmaniz gerekir.

5.1 Tekerleklerin takilmasi (Sekil 4-5)

Verilmis孕期 tekerlekleri sekil 4 ve 5'te gosterildigi gibi takin.

kullany

1 Destek ayaginin takilmasi (sadece B 255/10/50, B 350/10/50 ve B 480/10/50 icin)

atorVerilmis olan lastik durdurucuyu Sekil 6'da gosterildigi gibi takin.

tama-

5.2 Tank basinci cabuk kilitlenir kapli- 5.5.2 3 fazl model (Sekil 2b)ninin takilmasi (ref. 13) Kompresoru açmak içın yesi

Düzenlenmemiş tank basinciçabuk kilitlenir (ref. 13) sekil 7 ve 8'de gosterildigi gibi baskı kabat (ref.2) vidalayin.

5.3 Tasa kolunun takilmasi (ref. 9)

Taşima kolunu (ref. 9) Şekil 9 ve 10'da gosterildigi gibi kompresör takın.

5.4 Gerilim

Kompresor, darbeye dayanikl fise sahip bir kablosu ile donatilmistir. Bu kablo, bir 16 A sigorta ile korunan darbeye dayanikl herhangi bir 230V 50Hz prize takilabilir. Makineyi kullanmadan once, geriliminin, anma degerleri plakasinda belirtilen liklere oldugundan emin olun. Uzun besleme kabolari, uzatmalar, kablo makaralarvi, vb. gerilimde du neden olur ve motorun calistirilmasin engell +5^ nin altindaki sicutliklarda, gerinlikten dolayi motorun calistirilmasi tehlkeley girebilir.

5.4.2 3 fazl model 400V / 50Hz

• Kompresör, bir 16A CEE fese sahip bir sebeke kablosu ile donatilmistir. Bu fiste bir faz d vardir. Makineyi kullanima sukmadan once, kor resoru kisa sureli calistirarak motorunogruty yonde donup donmedigini konrol edin (V kayisi uzerindeki yon okuna bakin). Kompresörun motoru yanlis yonde donuyorsa, festei faz donustersine cevirerek donus alanini duzeltmeniz gerekir (faz donusturucuyu haficce asagibastirmak icin tornavida kullanin ve 180^ dondurun).
• Motor bir asiri yuk salteri ile donatilmistir. KompresorRUN asiri yuklenmesi halinde, asiri yuk salteri, kompresoru asiri isinmaya karsi korumak icin r otomatik atau kapatir. Asiri yuk salteri tetiklenirse, kompresor soguyuncaya kadar bekleyin.
• Uzun besleme kablolari, uzatmalar, kablori, vb. gerilimde duşmeye neden olur ve motorun calistirilmasin engelleyebilir.
• +5^ nin altindaki sicutliklarda, gerinlikten motorun calistirimalsi tehlikeye girebilir.

Kompresoru açmak icin kirmizi duğmeyi (ref. 8) disa-riyaDOGRUÇEKIN.

Kompresoru kapatmak icin kirmizi dugmeyi (ref. 8) iceriyedeogrubastirin.

Kompresoru açmak icin yesil Düğmeye (ref. 8.1)
aftini
Kompresoru kapatmak icin kirmizi Düğmeyi (ref. 8.2)
iceriyedeğru bastirn.

5.6 Basinci ayarlanmasi (Sekil 2a-2b)

• Basinç regulatorunü (ref. 7) kullanarak basinç ölçer-de (ref. 6) basinci ayarlayabilirsiniz.
• Ayarli basinç, çabuk kilitlenir kaplinden (ref. 5) alinabilir.

5.7 Basinc salterinin ayarlanmasi

Balke salteri fabrikada ayarlanir.

Açma basinci: 8 bar

Kapama basinci: 10 bar

sebeke

6oTeFEMIZLIKVEBAKIM

meyuyari

ylnede herhangi bir temizlik ve bakim calismasi yapmadan once guc kablosunu cekin.

Uyari!

Kompresor tamamen soguyuncaya kadar bekleyin.

Yanma tehlikesi!

musturucu

UyariI

Herhangi bir temizlik ve bakim calismasindan once daing tankin basincini giderin.

6.1 Temizlik

• Mümkın olduğunca emniyet cihazların kırlogenmesi ne ve tozlanması onleyin. Makineyi temiz bir bezle silin veya makineye Düşuk basınçta sikiştıilmı hava piskurtün.
  Kullandiktan hemen sonra makineyi temizlemenizi oneririz.
  Makineyi bir nemli bezle ve yumuşak sabunla duzen- li olarak temizleyin. Temizlik ajanlar veya solventleri kullanmayin; bunlar makinenin plastik parçalarına
  makara
  hasar verebilir. Makinenin İçine su girmemesini saglayin.
  Temizlikten once hortumu ve puskurme aletlerini kompresorden ayirin. Kompresoru suyla, solventle veya vb. maddelerle temizlemeyin.

6.2 Kondansat

Kondansat her gun boşaltma supabi (ref. 11) (basınkı kabin altinda) açilarak boşaltilmalidir.

Uyari!

Basinchi kaptaki kondansat artik yag icerir. Kon

dansati cevreyle uyumlu bir bucimde uygun toplama noktasinda bertaraf edin.

Emniyet supabi, izin verilen en yuksek ba basincina gore ayarlanmistir. Emniyet supabini ayarlamak veya bu supabinatasini sikarmak yasaktir.

6.4 Yag seviyesini duzenli olarak kontrol edin Kompresoru diz bir yere yerleşirin. Yag seviyesi, yag seviyesi penceresindeki MAX ve MIN isaretlerinin arasinda olmalidir (Sekil 12 / ref. 16).

Yaqin degişirilmesi: Onerilen hidrolik yagi: $ 15W/40 veya ayni kalite de alternatif. Ilk doldurma 100 saatlik kullanımdan sonra yapilmalıdir. Bunun sonrasında, yag boşaltımlavi ve her 300 saatlik kullanımdan sonra doldurulmalıdir.

6.5 Yaqin degistirilmesi

Motoru kapatin ve sebeke fisini prizden ce basincini aldiktan sonra yag bosaltma vidasini (ref. 15) kompresor pompasindan sokebilirsiniz. Yagin kontrolsuz bicimde akmasini onlemek icin, acikligin alta nkuçuk bir metal bir oluk tutun ve yagi bir kapta toplayin. Yagin tamamen bosalmamasi halinde, kompre hafifce sallamanizi oneririz.

Atik yagi, bir atik yag toplama noktasinda bertaraf edin.

Yag bosaldiktan sonra, yag bosaltma vidasini (ref. 15) tekrar takin. Yag doldurma açikligindan (ref. 14) gerekli seviyeye kadar yeti yag doldurun. Daha sonra yag sizdirmazlik tapasini (ref. 14) degistirin.

6.6 V kayisinin gerginleşirilmesi (Se- kil 13-15)

Guc fiin cekin ve V kayisin emniyet muhafazasin cikarin.
Dort adet motor tespit vidasini gevsetin (A).
V kayisi en uzun serbest konumda yaklaik 1-2 cm asagi bastirilabilecegi noktaya ulasincaya ka

motoru kaydirin.
- Motor tespit vidalarini tekrar sikin (A) V kayisi emni-yet muhafazasini tekrar takin.

6u7 kaCekici kafa kayisi (Sekil 24)

• Tüm vidalarin, Özellikle gurup kafasinin, siki oldugu-nu kontrl edin (sek. 24).
• Kontrolün kompresörün ilk calismasindan once yapilması gerekmektedir.

ÇEKİCI KAFA KAYIŞİ
	Nm Min.Tork	Nm Maks.Tork.
Civata M6 9	11
Civata M8	22	27
Civata M10	45	55
Civata M12	76	93
Civata M14	121	148

6.8Giris filtresinin (ref. 1) temizlenmesi

Giriş滤resi toz ve kirin iceriçekilmesini onler. Bu filtrenin her 100 saatlik kullanim sonrasinda temizlenmesi zorunludur. Tıkali bir girş滤resi kompresörun performansini onemli olçüde dusurecektir. lki adet alyen üdasini dokun (B). Böylece filtreyi plastik yuvanin iki yarisindan Çikarabilirsiniz, filtrye vurak kiri temizleyin, filtrye duşuk basınçı sikistilmı hava (yaktaşik 3 bar) piskurtün ve filtreyi tekrar takin (Şekil 16-17-18).

6.9 Depolama

Uyaril

Kompresoru sadece, yetkisiz kisilerin giremeyecegi kuru bir yerde depolayin. Daima dik olarak, salanmayacak bicimde depolayin!

BAKIM ARALIKLARI
ÇALİŞMA	İLK 100 SAATTEN SONRA	HER 100 SATTE BÜR	HER 300 SATTE BÜR
Emme tarafindaki filtrenin temizligi ve •
Yağındehyişirilmesi • •
Çekici kafakışkışkıscişi	Kontrolün kompresörün ilk calişmasindo胆固醇发作日前	gerekmektedir
Kondansatör deposunun boşaltıması	Periyodik olarak ve ile bilimde
Kayışkıncı gergin;lçınin contro edilmesi	Periyodik olarak

7. BERTARAF VE GERİ DONÜŞÜM

Birim ve aksesuarleri, metal ve plastik gibi ceşitli maddelerden yapilmıştır. Arizali bileşenler özel atık olarakbertaraf edilmelidir. Bayinize veya yerel大家可以 danışmanıniza danisman.

8. MÜMKUN ANORMALLIKLER VE KABUL EDİLEN ilgili MUDAHALELER

Elektrik billesenler uzerinde(kablolar, motor, basinç olçer, elektrik panosu...) muddahalede bulunmak icin nitelikli bir elektriki calistirin.

ANORMALLİK SEBEP MÜDAHALE
Basınç olçer valfinda hava kaşağı.	Tutma valkı aşınma veya pislikten dolyarı tutma esnasindo ilelvini)düzgünce yapamıyor.	Tutma valkı altıgen kafaskı sökün, yugası ve özel lastikli diskini temizleyin (aşınmışıdağı). Özenle yetiden monte edip skı).(sek. 21-22).
	Yogunlışma sivismı boşaltmamusluğuatica.	Yogunlışma sivismı boşaltmamusluğunu kapatı.
	Rilsan borusu baskı olçer üzerindeğrupselkilde yerleştilmedi.	Rilsan borusu baskı olçerüzerindeğrupselkilde yerleştilirn.
Randiman azalması,sürek bilabanlalar.Alçak baskıdeğerleri.	Aşır tüketimler.Istenilen baskıncıhavayı azaltmak.
	Ek yerleri ve/veya borulardnakmalar.	Contarıyetden yapın.
	Emme filtresi tikanması.	Emme filtresi temizleyin/değistirin (sek. 16-17-18).
	Kayış kayması.	Kayışlanı gerilimini kontrl edin(sek. 15).
Motor ve/veya kompresördüzensiz olarak,isinylor.	Havalandırma yetersiz.Mekanı daha iyi hare getirin.
	Hava geleşileri tikanması.	Hava filtresi kontrol edin ve gerektıglesnde filtreyidehyegrütin.
	Yetersiz yağlama.	Yağınyetiden doldurun yevadehyegrütin.
Kompresörbir baslamadenemesinden sonra motorun)...yük zorlanmasindan doliymetrik koruyucu muddahalesinden duruyor.	Kompresör kafası yüklü olarakbaslama.	Kompresör baskında bulunan skı斯顿ı havayıvalfe (baskı斯顿ı) basarak boşaltabillisiniz.
	Alçak isı.	Mekan,...artılarıda haji haregetirin.
	Yetersiz akım.	Şebeke geriliminin plakadaki ile tekabül attı�能i kontrl edin. Olasıuzatma kabolarıncı).(sek. 15).
ANORMALLIK SEBEP MÜDAHALE
Kompresör birCLAIMa denemesinden sonra motorun büyük zorlanmasindo pulayi termik koruyucu yüzalesinden duruyor.	Hatalı veya yetersiz yağlama.	Yaqın seviyesini kontrl edin, yaniden doldurun ve gerektiğinde değistirn.
	Elektro valf etkilidehyil. Bakim Servi	sini çağırın.
Kompresör marş esnasindo belirsisz nedenlerden dolayi duruyor.	Motor termik koruyucu yüzalesi.	Yaqın seviyesini kontrl edin.
		Tek durumluk tek fazl versiyonlar: Basınç olçer Düğmesi üzerinde mühahale ederek&sünık ve yeniden yanık konuma getirin r (paragraf 5.5.1). Termik koruyucuyu yeniden etkin hale getirin (sek. 19) ve yaniden calıstırın (paragraf 5.5.1) Eşer hata devam ediyorsa, Bakim Servisini;càğırın.
		Yildiz-üçgen starter versiyonlar: Elektrik panosu kutusu icerisinde yerleştilmiş termik Düğmesi üzerinde Münahale edin(sek. 20) ve yaniden calıstırın (sek. 2b). Eşer hata devam ediyorsa, Bakim Servisini;càğırın.
		Düşer versiyonlar: Basınç olçer Düğmesi üzerinde mühahale ederek&sünık ve yeniden yanık konuma getirin r. Eşer hata devam ediyorsa, Bakim Servisini;càğırın.
	Elektriksel hasar. Bakim Servisini	càğırın.
Kompresör marşta ilken titreşimi ve motor dizgün olmayan viziltilar çıkartiyor. Motorda viziltı olmasına rağmen durduğunda yaniden hareket emiyor.	Tek fazl motorlar: yoğunlç kusurlu.	Yogunlaci değistirin.
	Üç fazl motorlar: Olasilikla bir sigorta attiğindan beslemenin üç fazl sisteminden bir faz eksik.	Elektrik panosu veya elektrik kutusu icinde sigortaları kontrl edin ve gerektiğinde hasarlı olanların değistirin (sek. 23).
Şebekede anormal)yag mevcudiyeti.	Gurup icinde aşırı yalık.Yaqseviyesini kontrl edin.	Yeviyesini kontrl edin.
	Parçaların asinması. Bakim Servisini	càğırın.
Boşaltma musluğundan yogunlşma sivismakiyor.	Musluk icerisinde kır/kum mevcudiyeti.	Musi脘u temizleyin.

Yaplacak her hangi巴斯ka bir muddahale, orjinal yedek parcalari talep edilerek yetkili Bakim Servislerinde icra edilmidir. Makinayi kurcalamak emniyeti tehlkeleye tokar ve ilgili garantiyi geçersiz kilar.
