B 40010200 - Levegőkompresszor STANLEY - Ingyenes használati útmutató

Terméktípus	Légsűrítő
Márka	Stanley
Modell	B 40010200
Elektromos táplálás	Egyfázisú 230 V / 50 Hz vagy háromfázisú 400 V / 50 Hz (verziótól függően)
Teljesítmény	Nem meghatározott a használati útmutatóban
Üzemi nyomás	Bekapcsolás: 8 bar; kikapcsolás: 10 bar
Tartály kapacitás	Nem meghatározott a használati útmutatóban
Méretek (H × Sz × M)	Nem meghatározottak a használati útmutatóban
Súly	Nem meghatározott a használati útmutatóban
Fő funkciók	Sűrített levegő előállítása pneumatikus szerszámokhoz, felfújás, festés, vizes alapú mosás
Megszakítási arány	Például S3-50: 5 perc működés / 5 perc szünet
Hővédelem	Igen, automatikus leállás túlmelegedés esetén
Biztonsági szelep	Igen, a megengedett maximális nyomásra beállítva
Zajszint	Akusztikus nyomás 4 m-en mérve: kevesebb, mint 20 dB a megadott hangteljesítményhez képest
Kenés	SAE 15W/40 vagy azzal egyenértékű olaj; olajcsere minden 300 óránként
Rendszeres karbantartás	Kondenzvíz napi leeresztése; szívószűrő tisztítása 100 óránként; szíj ellenőrzése
Biztonság	Viseljen hallás-, szem- és légzésvédelmet; ne irányítsa a sugárzást emberek felé; szellőző helyiségben használja
Rendeltetésszerű használat	Nem professzionális használat; ne használja légzéshez, élelmiszerhez vagy gyógyszerészeti célokra
Mellékelt tartozékok	Kerekek, szállítófogantyú, gyorscsatlakozó, biztonsági szelep
Alkatrészek és javíthatóság	Légszűrő, szíj, visszacsapó szelep, kondenzátor; beavatkozások engedélyezett szerviz által
Garancia	Nem meghatározott a használati útmutatóban

Gyakran ismételt kérdések - B 40010200 STANLEY

Hogyan indítsam el a Stanley B 40010200 légsűrítőt?

Húzza meg a piros gombot (egyfázisú verzió) vagy nyomja meg a zöld gombot (háromfázisú verzió). Győződjön meg róla, hogy a csatlakozó jól be van dugva, és a tartály nincs nyomás alatt.

Hogyan ürítsem le a tartályból a kondenzvizet?

Naponta nyissa ki a tartály alján található leeresztő szelepet (11. hivatk.). Gyűjtse össze a vizet egy edénybe, és helyezze el egy megfelelő gyűjtőhelyen (olajmaradványokat tartalmaz).

Milyen olajat használjak, és mikor cseréljem?

Használjon SAE 15W/40 vagy azzal egyenértékű olajat. Cserélje le az olajat az első 100 üzemóra után, majd minden 300 óránként. Ellenőrizze a szintet a MAX és MIN jelzés között a nézőkén.

Hogyan tisztítsam meg a szívó légszűrőt?

100 óránként lazítsa meg a csavarokat, vegye ki a szűrőt, kopogtassa ki, majd fújja ki alacsony nyomású sűrített levegővel (kb. 3 bar). Helyezze vissza.

Mi a teendő túlmelegedés és motorleállás esetén?

Hagyja lehűlni a kompresszort. Egyfázisú verzióknál állítsa vissza a hővédelmet (19. ábra), és kapcsolja vissza a nyomáskapcsolón keresztül. Háromfázisúknál nyomja meg a termikus gombot (20. ábra).

Hogyan állítsam be a kimeneti nyomást?

Forgassa el a nyomásszabályzót (7. hivatk.) a manométeren (6. hivatk.) leolvasott nyomás beállításához. A beállított nyomás elérhető a gyorscsatlakozón (5. hivatk.).

A kompresszor levegőt veszít a nyomáskapcsoló szelepén, mit tegyek?

Ennek oka lehet egy elhasználódott vagy szennyezett visszacsapó szelep. Csavarja ki a szelep hatszögletű fejét, tisztítsa meg a házat és a gumitárcsát. Cserélje ki, ha elhasználódott.

Mik a legfontosabb biztonsági óvintézkedések?

Viseljen hallás-, szem- és légzésvédelmet. Ne használja a kompresszort nedves vagy poros helyiségben. Tartson 3 m távolságot a munkaterülettől. Soha ne irányítsa a levegősugarat emberek felé.

Használhatom a kompresszort festésre vagy mosásra?

Igen, festésre vagy vizes alapú tisztítószerekkel történő mosásra. Ne használja gyógyszerészeti, élelmiszeripari vagy búvár célokra.

Hogyan szállítsam és tároljam a kompresszort?

Használja a fogantyút a mozgatáshoz. Tárolja száraz helyen, gyermekektől elzárva, és tárolás előtt engedje ki a nyomást a tartályból. Húzza ki a hálózati csatlakozót.

HASZNÁLATI ÚTMUTATÓ B 40010200 STANLEY

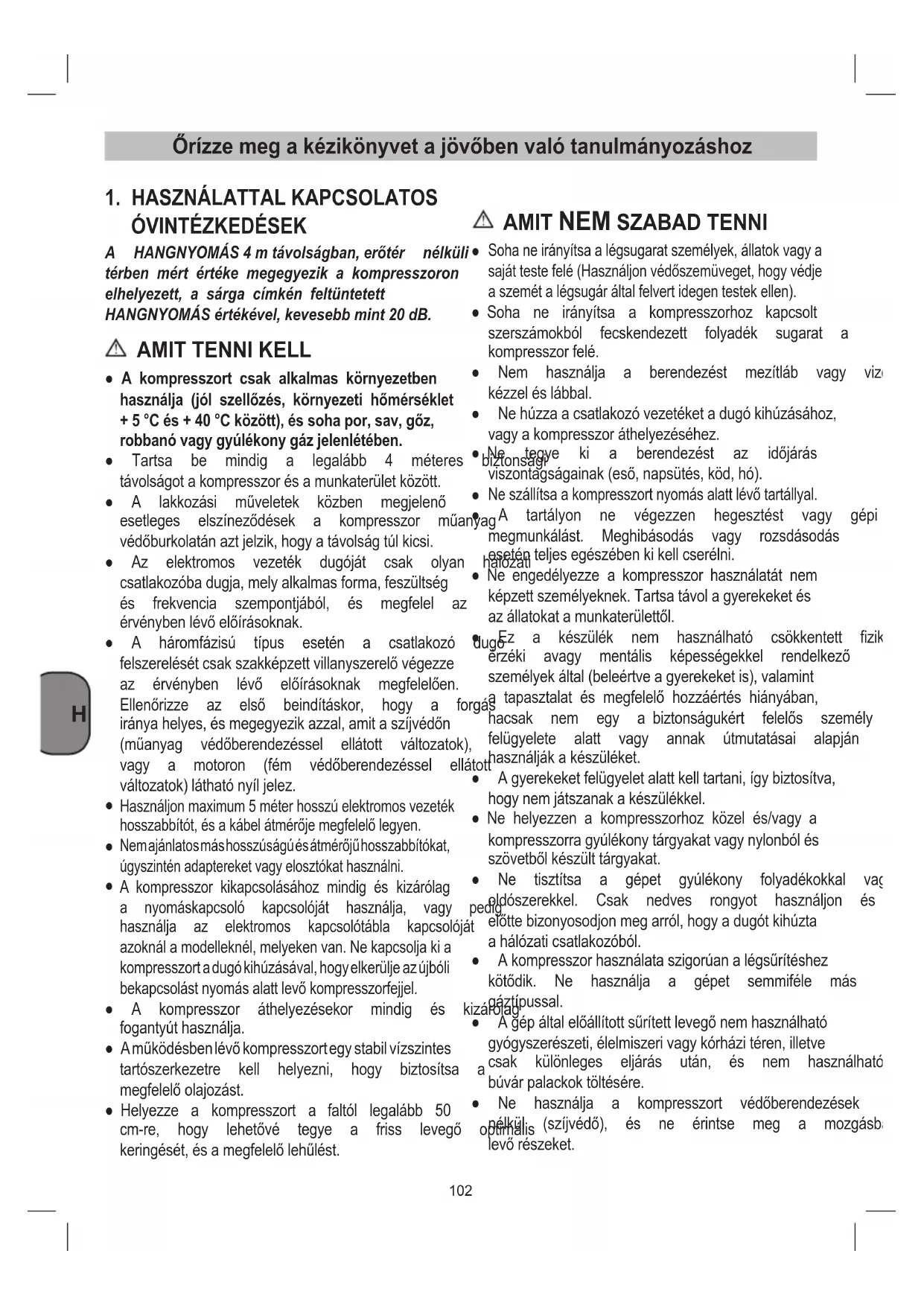

Orizge meg a kezikonyvet a jovoben valo tanulmanyozashoz

1. HASZNÁLATTAL KAPCSOLATOS ÖVINTÉZKEDÉSEK

A HANGNYOMÁS 4 m távolságban, eröter nélküli terben mert érteke megegyezik a kompresszoron elhelyezett, a sarga címken feltüntetett HANGNYOMÁS értekövel, kevesebb mint 20 dB.

AMIT TENNI KELL

• A kompresszortCsak alkalmas kornyezetben hasznalja (jol szellozes, kornyezeti homerseklet +5^ es +40^ kozott),es soha por,sav,goz, robbanovagy gyulekony gaz jelenleteben.
  Tartsa be mindig a legalabb 4 meteres tavolsagot a kompresszor es a munkaterulet kozott.
  A lakkozásimüveletek kozben megjeleno esetleges elszinezódések a kompresszor muaVEDoburkolatan azt jelzik, hogy a távolság tül kici si.
• Az elektromos gezetek dugojatCsak oyan csatlakozoba dugja, mely alkalmas forma, feszultseg es frekvencia szempontjabol, es megfelel az ervenyben lev'o elirasoknak.
  A haromfazisú típus eseten a csatlakozó felszerelésétCsak szakképzett villanyszerelö végezze az érvenyben levő előirasoknak megfeleloen. Ellenőrizze az elso beindításkor, hogy a fo iranya helyes,és megegyzik azzal, amit a szijvédon (múanyag vedöberendezessel ellatott valtozatk) vagy a motoron (fém vedöberendezessel ellávaltozatk) latható nyil jelez.
• Hasznaljon maximum 5 mét er hosszú elektromos gezeték hosszabbitó, és a kabel atmérõje megfelelo legyen.
• Nem ajánlatos máhosszúsagués atmérójúhosszabbitókat, ugyszintén adaptereket vagy elosztókat hasznánl.
  A kompresszor kikapcsolasyhoz mindig es kizarolag a nyomaskapsoló kapcsolját használja, vagy p használja az elektromos kapcsolótabla kapcsolját azoknál a modelleknél, melyeken van. Ne kapcsolja ki a kompresszort a dugó kihúzásával, hogy elkerülle az újboli bekapcsolást nyomás alatt levő kompresszorfejjel.
• A kompresszor athelyezéskor mindig és fogantyút használja.
• Amuködesben levő kompresszort egy stabil vizszintestartósszerkezet kell helyezni, hogybiztositsa megfelelo olajozást.
• Helyezze a kompresszort a faltól legalább 50 cm-re, hogy lehetőve tegye a friss levegő keringését, és a megfelelo lehülést.

AMIT NEM SZABAD TENNI

• Soha ne irányitsa a légsugarat szemelyek, allatak vagy a sajáteste felé (Hasznaljon védöszemüveget, hogy védje a szemét a légsugar altal felvert idegen testek Ellen).
• Soha ne irányitsa a kompresszorhoz kapcsolt szerszámokból fecskendezett folyadék sugarat a kompresszor felé.
• Nem használja a berendežést mezítlab vagy viz kézzel és lábbal.
• Ne húzza a csatlakozó gezetéket a dungo kihúzáshoz, vagy a kompresszor athelyezéséhz.
• Ne teqve ki a berendezest az idojaras viszontagsagainak (esö, napsutés, köd, ho).
• Ne szállitsa a kompresszort nyomás alatt lévo tartályal.

A tartalyon ne végeznen hegesztést vagy gépi megmunkalast. Meghibásodás vagy rozsdasodás esétén teljes egészében ki kell cserélni.

• Ne engedélyezze a kompresszor használatát nem képzett személyeknek. Tartsa távol a gyerekeket és az allatokat a munkaterülettól.
  Ez a keszülk nem hasznalható csokkentett fizik erzeki avagy mentalis képességekkel rendelkező szemelyek aldal (beleertve a gyerekeket is), valamint a tapasztalat és megfelelo hozzaértes hiányaban, hacsak nem egy aBiztonságukert felelos szemely felügyelete alatt vagy annak utmutatasai alapján hasznalják a keszülket.
  A gyerekeket felügyelet alatt kell tartani, igyBiztositva, hogy nem jatszanak a keszülékkel.
• Ne helyezzen a kompresszorhoz köl es/vagy a kompresszorra gyulekony targyakat vagy nylonból es szövetból keszült targyakat.
• Ne tiszütsa a gépet gyulékony folyadékokkal vag elószerekkel. Csak nedves rongyot használjon és efötteBizonyosodjon meg arról, hogy a dugóktihúzta a halózati csatlakozóbl.
• A kompresszor hasznalata szigorian a legsrirteshez kotodik. Ne hasznalja a gépet semmifele mas izapipussal.
  A gep altal eloallitott suritett levego nom hasznalhato gyogyszereszeti, elemiszeri vagy korhazi teren, illetve acsak kulonleges eljaras utan, es nom hasznalhato buvar palackok toltesere.
• Ne használá a kompresszort védöberendezésk énlúis (szíjvédó), és ne érintse meg a mozgásbő levo részeket.

TUDNIVALOK

• A kompresszor a gyartásanak megfeleloen a muszaki adatokat tartalmazó technikai adat tablan meghatározott kihagyasi arányal muködik (peldául S3-50 azt jelenti, hogy a kompresszor 5 percig muködik és 5 percig all azert, hogy megelózze a elektromotor túságos tulhevülését. Abban az esetben, ha ez megis megtörténne, muködésbe lép a hovedelem, mellyel a motor rendelkezik, és ha a homérseklet automatikusan megszakítja az elektromos áramot a túságos áramfelvetel miatt.
  Hogy megkonnyitse a gep ujboli beinditasat, fontos, hogy a megadott muveleteken kivul visszaalitsa anyomaskapsolokapsolojat a kikapcsolt helyzetbe es utana ujbol a bekapcsolt helyzetbe (2. abra).
• Nehanyegy fazisutipusesetén kézzelkellbeavatkozni ugy, hogy megnyomja a motor kapocsszekrényen elhelyezett visszaallitasi nyomogombat (19. ábra).
• A haromfazisú típusnal elég kézzel beavatkoznísztítoszerrel stb.) megkivánja az egyes esetekre úgy, hogy a nyomaskapsoló gombját visszaállitja érvényes elóirások ismerét és betartásat.
• Az egyfazisú tipusok rendelkeznek késeltetett zárasú levególeresztószeleppelfelszereltnyomaskapcsolóval (vagy pedig egy, a visszacsapószelepre szerelt szeleppel), mely elosegiti a motor beinditásat és ezert szabályszerü, hogynéhány percig levego jön a szelepböl, ha a tartány üres.
• Minden kompresszor rendelkezik biztonsági égaspel, mely a nyomáskapcsoló rendellenes üzemelése esétén muködésbe lép, ezzel garantálaja a gép biztonságát.
• Egy pneumatikus szerszámnek a kompresszorból kibocsátott süritett levego csövre valu felszerelési müvelete alatt feltétlenül szükséges a magábl a csóbl történő levegőkiáramlás megszakítasa.
  A süritett levego felhasznalasa a különféle elöirt alkalmazásokhoz (felfuvas, pneumatikus szerszámok, lakkozas, tiszításcsak vizalapú
  koznisztitoszerrel stb.) megkivanja az egyes esetakre tja erenyes elorasok ismeretét es betartasat.

2. A KÉSZÜLEK LEÍRÁSA

1. Beszívo-légszúro
2. Nyomórtály
3. Kerek
4. Bealló gorgó (vagy tartó lábak)
5. Gyorskuplung (szabályozott préslég)
6. Manometer (e lehet olvasni a beallitott nyomast)
7. Nyomásszabályozó
8. Be-/ki-kapcsoló
9. Szallitofogantyú
10. Biztonsagi szelep
11. Leengedó-csavar a kondenzvizhez
12. Manometer (le lehet olvasni a kazányomást)
13. Gyorskuplung (szabályozatlan préslég)
14. Olajzáró dugó (olajbetöltö nyilás)
15. Olajleeresztócsavar
16. Kémleloablak
17. Csavar
18. Anyacsavar
19. Alatét
20. Visszacsapószelepre szeleppel

3. ALKALMAZÁSI TERÜLET

A kompresszor, a préség által meghajtott szerszámok-hoz a préség létrehozására szolgál.

Kérjuk vegye figyelembe, hogy a keszülékeink a meghatározásuk szerint nem Kisipari, kézmüipari vagy ipari

a bekapcsolt helyzetbe, vagy pedig az elektromos kapcsolotabla szekrenyében elhelyezett hovedelem kapcsolon kell kozbelepni (2b-20. abra).

üzemek teruletén törten bevetésre lettek tervezve. Ezert a nem vallunk szavatossagot, ha a keszükisipari, kézmüipari vagy ipari üzemek teruletén valamint egyenértekü tevekenységek teruletén van használa.

A gépetCsak rendeltetese szerint szabad Ezt tulhaladobarmilyen hasznalat, nem szamit rendeltetesszerünek. Ebbol adodobarmilyen kárert vagy barmilyen fajta serulésert a hasznaló ill. a kezelfofelos és nem a gyartó.

4. UTASITÁS A KÉSZÜLEK FELÁLLITÁSAHOZ

• Vizsgalja felül a keszüléket nem e serultaug a szallitasnal. Az esetleges seruliseket jelentse azonnal annal a szallitasi vallalatnali, amelyik a kompresszort szallitotta.
• Telepitse a kompresszort lehetőleg a fogyasztó közelerbe.
• Kerülje el a hosszú lëgvezetõt és hosszú bevezetest (hosszabbitókat).
• Ügyeljen arra, hogy a beszívott levego száraz pormentes legyen.
• Ne telepítse a kompresszort egy nedves vagy vizes helyiségben.
• A kompresszortCsak megfelelo termekben (jol szelloztet, a kornyzetehomersklet +5^ + 40^) szabad uzemeltetni. A teremben nem szabad pornak, savnak, paranak, robbanekony vagy lobbané

kony gáznak lennie.

• A kompresszor szaraz termekbeni hasznalatr kalmas. Tiltott a hasznalata az olyan kornyezetben, ahol froccsenovizzel dolgoznak.
• A be üzemeltetés elott le kell ellenorizni a kompreszsor szivattyuban az olajallast.

5. ÖSSZESZERELES ES ÜZEMBEVÉTEL

Figyelem!

Az üzembevétel elott okvetlenül komplette kell szereIni a keszüléket!

5.1 A kerekek felszerelése (4-5. abra)

A mellekelt kerekeket a 4-5-es képnek megfeleloen kell felszerelni.

5.1.1 A tartó lábak beillesztése (Csak B 255/10/50 és B 350/10/50-hoz)

Illessze fel a gumi tartó lábakat ahogyan az 6. képen lathato.

5.2 A kazányomás gyorskapcsolójánek felszerelése (lásd. 13)

A szabályozatlan kazányomás gyorskapcsolóját (lásd. 13) a 7. és 8. ábra szerint kell a nyomástó edényhez (lásd. 2) csavarozni.

5.3 A szállitófogantyú felszerelése (lásd. 9)

A szállítofogantyút (lásd. 9) a 9. - 10. ábra szerint kell a kompresszorhoz csavarozni.

5.4 Halózati csatlakoztatás

5.4.1 Egyfazisú verzió 230 V/50 Hz

A kompresszor egy védōérintkežós dugós há gezetékel van felszerelve. Ezt minded oyan érintkežós dugaszoló aljatra 230V ~ 50 Hz, rá lehet kapcsolni, amely 16 A-al le van biztosítva. Iarra, hogy a hallozati feszültseg a gépteljes tabla szerinti üzemfeszültsegnek megfeleljen. Hosszú gezetékek, valamint hosszabitok, kábeldobok stb. szültsegeséshez gezetnek és meg tudák akadályoznì a motor inditását. Alacsony hòmérsekleteknél +5°C nehéz járóság miatt veszelyeztete van a motor inditása.

5.4.2 Három fázisú verzió 400 V/Hz

A kompresszor fasziforditós 16A-es CEE ellatott halózati kabellel rendelkezik. Üzembe helyezés elott Ellenörizze, hogy a motor a megfelelo iranyba forog-e (lasd a nyil irányát az ékszijburkolaton). Ehhez rovid idore kapcsolja be a kompresszort. Ha a

kompresszor motorja nem megelelo iranyba forog, aikor az erotér iranyat a dugoban levô fazisforditó atallitasával (csavarhuzóval kissy nyomja be, majd 180^ -kal forditsa el a fazisforditó) lehet korrigalni.

• A motor tulterhelésvedö kapcsolóval rendelkezik. A kompresszor tulterhelésénél a vedokapcsoló automatikusan lekapcsol, igy védve a kompresszort a tulhevüléstól. Ha a tulterhelésvedö kapcsoló kiold, varjon, amig a kompresszor lehül.
• A hosszú pátkábel, kábelhosszabbito, kábedlob, stb.
  isszültsegesest okozhat, és megakadályozhatja a motor beindulásat.
• Alacsony, +5^ alatti homerseklena motorindulast a nehez jaras akadalyozhatja.

5.5 Ki-/bekapcsoló (lásd. 8)

5.5.1 Egyfázisú verzio (2a. ábra)

A piros gomb (lásd. 8) kihúzása által lesz bekpcsolver a kompresszor.

A kompresszor kikapcsolásához meg kell nyomni a pi-roş gombot (lásd. 8).

5.5.2 Három fázisú verzió (2b. ábra)

A zöld gomb (lásd. 8.1) lenyomásával a kompresszor visszakapsolható.

A kompresszor kikapcsolásához meg kell nyomni a piros gombot (lásd. 8.2).

5.6 Nyomásbeállitas (2a-2b. ábra)

• A nyomásszabályozóval (lásd. 7) lehet a manometeren (lásd. 6) beallitani a nyomást.
• A beallitott nyomást a gyorskuplungon (lásd. 5) lehet levenni.

5.7 A nyomáskapcsoló beállitasa

A nyomaskapsol gyarilag be van allitva.
Rozati Bekapsolasi nyomas cca. 8 bar
Vedó- Kikkapsolasi nyomás 10 bar

Javelien Itményi SZTITÁS ES KARBANTARTÁS

Figyelem!
Tiszitás es karbanartási munkálatok elott kihúzni a halózati csatlakozét.
Figyelem!
Várja meg amig a tōmörítō teljesen le nem I Megégetés veszélye!
Figyelem!

A kazant minded tiszitasi es karbantartasi munkalat elott nyomas nelkulire tenni.

6.1 Tisztítás

Tartsa a vedoberendzesek annyira por es szeny-nyezodes mentesen amennyireCsak lehet. Dorzsolje a keszuleket egy tiszta posztóval le fujja, alacsony nyomás melett présleggel le.
- Ajánljuk, hogy a készüléket direkt minded használat után meglisztítsa.
Tisztitsa meg rendszeresen a keszüléket egy nedves posztóval és valamennyi kenöszappannal. Ne hasznaljon tisztitó vagy oldszereket, mivel ezek tudják tamadni a keszülék muanyag részeit. Ügyeljenarra, hogy ne juthason viz a keszülék besejébe.
Tisztitás elött le kell vallasztani a tomlôt és a permetezőszerszámokat a kompresszorról. Nem szabad a kompresszort vizzel, oldszerekkel vagy hasonloakkal tisztitani.

6.2 Kondenzviz

A kondenzvizet naponta le kell engedni a leengedoszelep (lásd. 11) (nyomóartály padlo kinyitása által.

Figyelem!

A nyomórtályból levő kondenzviz olajüredékek tartalmaz. A kondenzvizet egy megfelelo gyüjtöhelyen a természetnek megfeleloen megsemmisiteni.

6.3 Biztonsagi szelep (lásd. 10)

ABiztonsagi szelepet gyarilag nyomastarto edeny maximalis megengedett nyomasara allitottak be.Abiztonsagi szelep atallitasa, plombajanak eltavolitasa tilos.

6.4 Rendszeresen leellenorizni az olajallast

Állitsa a kompresszort egy sima, egyenes felületre. Az olajállásnak az kémleloablak (12-as ábra / MAX és MIN jelzese böztoll kell lennie.

Olajcsere: Ajanolott olaj: SAE 15W/40 vagy egyenerteku. Az elso toltest 100 uzemora utan ki kell cserelni. Azutan minded 300 uzemora utan le kell engedni az olajat es ujat utanna tolteni.

6.5 Olajcsere

Kapcsolja le a motort es huzza ki a halozati kozot a dugaszol o alzatabol. Miutan leeresztette az vegtepeiglevo tegnyomast, ki tutja csavarni az olajleeresztocsavart (lasd. 15) a kompresszorszivattyubol. Ahhoz hogy ne folyon ki az olaj ellenorzs nelkul, tartson egy kis plehcsatornat ala es fogja fel egy tartalyba az olajat. Ha nem folyik ki teljesen az olaj, akkor ajanluk a kompresszort egy kicsit megdonteni.

A meq dardt olajat a megfelelo fardt olaj gyujtohelyen keresztul megsemmisiteni.

Hailefojt azolaj, akkor tegye ismet be azolajeresztocsavart (lasd. 15). Addig uy olajat toltni az olajbetoltonyilasba (lasd. 14), amig az olajallas a kello allast el nem erte. Ezutan helyezze vissza az olajzaro dugot (lasd. 14).

6.6 Az ekszijfeszesseg beallitasa (13-15. abra)

• Huzza ki a halózati dugó, és szerelje le az ékszij védoburkolatát.

dala] dzitsa meg a negy motorrogzito csavart (A).

• A motor eltolasaval az ekszij feszessegét uyg allitsa be, hogy a leghosszabb szabad teruleten a szijat 1-2 cm-re lehessen benyomni.
• Húzza meg a motorrögzító csavarokat (A), és szérelje vissza a szij vedöburkolatát.

6.7 A fej feszítöinek befogásá (24. ábra)

Ellenorizze, hogy minden csavar szorosra var huzva, foleg a hengerfejen levok (24. abra).
- Az ellenőrztést a kompresszor elso beindítása elótt végezze el.

A FEJ FESZÍTÓINEK BEFOGÁSA
ásd. 16)	Nm Min. nyomaték	Nm Max. nyomaték
Fejes csavar M6	9	11
Fejes csavar M8	22	27
Fejes csavar M10	45	55
Fejes csavar M12	76	93
Fejes csavar M14	121	148

KARBANTARTÁSI MUNKÁLATOK ELVÉGZÉSÉNEK IDEJE
MÜKÖDÉS	AZ ELSÖ 100 MUNKAÓRA UTÁN	100 ÓRÁNKÉNT	300 ÓRÁNKÉNT
Az elszívó szürö tiszítása és/vagy a szüróegység cseréje		●
Olajcsere ●
A fej feszítőinek befogásá A z Ellenőrzédst a kompresszor elő beindítása elött végezze el
A kondenztartály kiüritése Időszakosan és a munkafolyamat végén
A szalag feszítéttségénék Ellenőrzédse Időszakosan

6.8 A szívószúró tiszítítása (lásd. 1)

A szívószúro megakadályozza a por, szennyezódések beszivásat. A szúrot legalább 100 üzemóranként tisztitani kell. Az eltömödott szúro jelentösen csökkenti a kompresszor teljesitmenyét. Oldja a két imbuszcsavart (B). A szúro ágy kiveheto a muányag szúroház két fele közül. Ütögesse ki, majd alacsony nyomásu (kb. 3 baros) süritet levegövel fuvassa à t szúrot, vegül szerelje vissza a helyere (16-17-18. ábra).

6.9 Tárolás

Figyelem!

Húzza ki a halózati csatlakozót, szellóztesse készüléket és minded csatlakoztatott preslég szer

szamot. Allitsa a kompresszort uy le, hogy jogosulatlanok ne tudjak uzembe venni.

Figyelem!

A kompresszortCsak szaraz es jogosulatlanok szamara nem hozzaferheto kornyezetben taroI. Ne dontse meg,csak allva taroI!

7. MEGSEMMISITÉS ES UJRAHSZNOSITÁS

A szällitasi es annak a tartozékai különbozó anyagokból állnak, mint pédául fém é smúanyagok. A defekt alkatrészeket vigye a különhulladéki megsemmisitéshez. Erdeklojdön utànna a szaküzletben vagy a koz ségi kozigazgatasnal!

8. LEHETSEGES RENDELLENESSEGEK ES AZ EZZEL KAPCSOLATOS MEGENGEDETT BEAVATKOZASOK

Kérje szakképzett villanyszereló segitségét az elektromos alkatrészeken történő beavatkozasokhoz (kánbnyomásszintmérő, elektromos kapcsolótabla...).

RENDELLENESSÉG OK BEAVATKOZÁS
Levegőszivárgás an nyomáskapcsoló szelepéból.	A visszacsapószelep kopás, vagy piszkos záróutköző miatt nem működik rendesen.	Csavarja le a visszacapószelep hatszögǔ fejét, tisz títsa ki a helyét és a különleges gumbétét (ha elkopott, cserélje ki). Szerelje össze és gondosan csavarozza vissza (21-22 ábra).
	Lecsapódott folyadék elvezető csap nyitva van.	Zárja el a lecsapódott folyadék elvezető csapot.
	A rilsan cső nincs helyesen a nyomásszintmérőbe illesztve.	Illessze helyesen a rilsan csövet a nyomásszintmérőbe.
Teljesítymi ny csökkenése, gyakori beindulás. Alacsony nyomásertékek.	Túl nagy levegőfogyasztás.	Csökkenteni a sürített levegő felhasználását.
	Szivárgások a csatlakozásokból, és/vagy csövekból.	Kicserélni a tömítéseket.
	A légbeszívás szűrő el van tömődve.	Tisz títsa meg/cserélje ki a légbeszívás szűrőt (16-17-18 ábra).
	Szij csúsztás.	Ellenőrizzee a szijak feszülését (15. ábra).
A motor és/vagy a kompresszor szabálytalanul melegszik.	Elégtelen levegőzés. Javítani kell a munka környezetét.
	A szellőzonyilások el vannak dugulva.	Ellenőrizzee és esetleg tisz títsa ki a légszűrőt.
	Elégtelen olajozás.	Az olajat tölte utána, vagy cserélje ki.

RENDELLENNESSÉG OK	BEAVATKOZÁS
A kompresszor ego byindulási kiserlet után leall, mert közbép a hóvedelem a motor nagy erőfesztíte miatt.	Indulás teli kompresszorfejel.	Scaricare la testa del compressore agenda sul pulsante del pressostato.
	alacsony hörmséklet. Javitäni	stell a környezeti feltételeket.
	elégctelen feszültseg.	Ellenörizze, hogy a hálózati feszültseg megfelel a gyári tablán levőnek. Távolítsa el az esetleges hosszabbítokat.
	helytelen, vagy elégctelen olajozás.	Ellenörizze az olajszintet, az olajat töltsutána, és esetleg cserélje ki.
	Rossz a magnesszelep. Hévja a	Vevőszolgálatot.
A kompresszor menet közben gyakran leall látSzólag ok nélkül.	Hóvedelem üzembé lépésa motor tulhevülse miatt.	Ellenörizze az olajszintet.
		Egyfásisú egy stádiumváltozatok: állitsa vissza an nyomáskapcsoló kapcsolóját a kikapcsolt helyzetbe és utána úbjól a bekapcsolt helyzetbe (paragraphus 5.5.1).Állitsa helyre a hóvedelmet (19. ábra), és indítsa be újra (paragraphus 5.5.1).Ha a kelmetlenség nem mulik el, hivja a Vevőszolgálatot.
		Csillag-delta inditóval rendelkezóvaltozatok:Mükötesse hóvelemnnek az elektramoskapcsolótableszekrényében (20 ábra)elhelyezett kapcsolóját, és indítsa be újra (2b ábra).Ha a kelmetlenség nem mulik el, hivja a Vevőszolgálatot.
		Egyeb valtozatok:állitsa vissza a nyomáskapcsolókapcsolóját a kikapcsolt helyzetbe és utána úbjól a bekapcsolt helyzetbe.Ha a kelmetlenség nem mulik el, hivja a Vevőszolgálatot.
	Elektromos meghibásodás. Hévja a	Vevőszolgálatot.
A kompresszor menet közben vibrál, és a motor szabálytalan zúgást ad ki.Ha leall, nem indulújra, annak Ellenère, hogy zug a motor.	Egyfásisú motorok:hibás kondenzátor.	Cseréltesse ki a kondenzáort.
	Háromfásisú motorok:Hiányzik egy fásiz a haromfásisú típlálars rendszerből uyőbiztosétkvalószinű kőbelépése miatt.	Ellenorizze a biztositékokat az elektramoskapcsolótablán belül, és esetleg cserélje ki a meghibásodottakat (23. Ábra).
Olaj rendellenes jelenlète a halózatban.	Túl suk olaj a kompresszorban.	Ellenorizze az olajszintet.
	Alkatrészek elkopása. Hévja a	Vevőszolgálatot.
Lecsapódott folyadék szivárgása az elfezerétő csapól.	Piszok/homok van a vizleeresztő csapban.	Tiszütlsa meg a csapot.

Minden egyeb beavatkozast az engedelyezett Vevszolgalatoknak kell elvegezniiuk, eredeti alkatreszek igenylsevel. Ha a gepen modositasokat vexez, az kockaztathataa biztonsagot, es mindenkappen ervenyteleniti a vonatkoz garanciat.
