Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

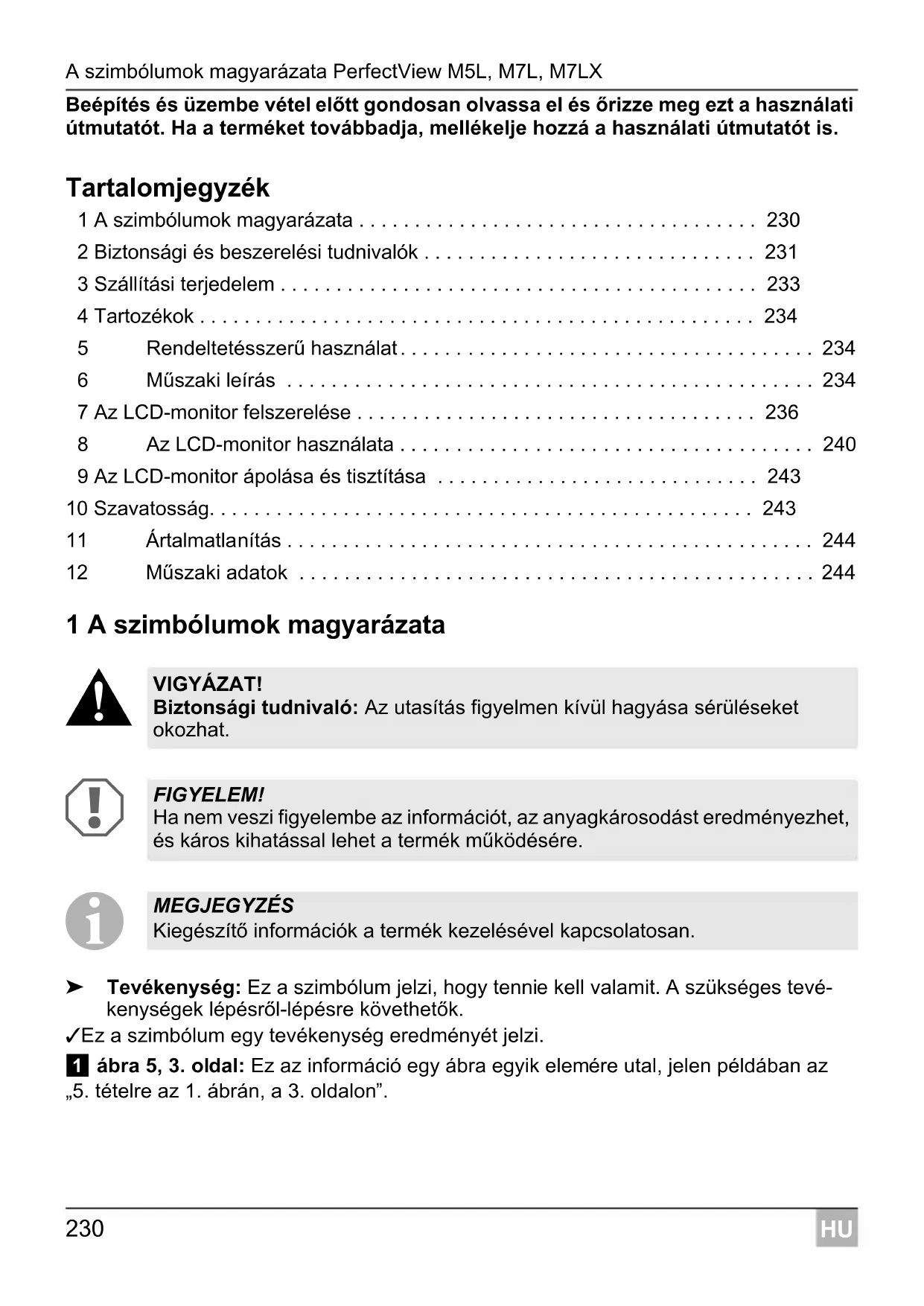

Tartalomjegyzék

1 A szimbólumok magyarázata 230
2 Biztonsági és beszerelési tudnivalók 231
3 Szállítási terjedelem 233
4 Tartozékok 234

5 Rendeltetésszerű használat.... 234

6 Műszaki leírás 234

7 Az LCD-monitor felszerelése 236

8 Az LCD-monitor használata 240

9 Az LCD-monitor ápolása és tisztítása 243

10 Szavatosság. 243

11 Ártalmatlanítás 244

12 Műszaki adatok 244

1 A szimbólumok magyarázata

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.

√ Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági és beszerelési tudnivalók

Vegye figyelembe a járműgyártó és a gépjármű-szakma által előírt biztonsági meg-jegyzéseket és előírásokat!

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
  a termék mechanikai behatások és túlfeszültségek miatti sérülése
  ● a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

FIGYELEM! Sérülésveszély!

• Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt min-dig csatlakoztassa le a mínusz pólust.
  Kiegészítő akkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.
• A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt
  – kábeltűz keletkezhet,
  – a légzsák kiold,
  – az elektronikus vezérlőberendezések megsérülnek,
  – az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).

Ezért vegye figyelembe a következő megjegyzéseket:

• A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, csatlakozódugókat és lapos dugóhüvelyeket használjon:
  – 30 (közvetlen bemenet az akkumulátor pozitív pólusától)
  – 15 (kapcsolt pozitív vezeték, akkumulátor után)
  – 31 (visszamenő vezeték akkumulátortól, föld),
• 58 (tolatólámpa).

Ne használjon sorkapcsokat ('csoki').

- A kábelek csatlakoztatásához préselőfogót (1. ábra 11, 2. oldal) használjon.

- A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)

– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy

– kábelsaruval és lemezcsavarral a karosszérialemezhez.

Ügyeljen a jó földelésérintkezésre!

Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlödik.

- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:

– Rádiókód

– Fedélzeti óra

- Kapcsolóóra

– Fedélzeti számítógép

– Üléshelyzet

A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.

A szerelés során vegye figyelembe a következő megjegyzéseket:

VIGYÁZAT!

• A monitort úgy rögzítse, hogy az semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhasson el és ne okozhassa a jármű utasainak sérülését.
• Ne rögzítse a monitort légzsák hatáskörzetében, mivel annak kioldása esetén sérülésveszély áll fenn.

Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:

• Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát (1. ábra 1, 2. oldal) vagy feszültségmérőt (1. ábra 2, 2. oldal) használjon.
  Világítótesttel rendelkező ellenőrző lámpák (1. ábra 3, 2. oldal) túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja.
• Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok
  – ne legyenek megtörve vagy megcsavarodva,
  – ne súrolódjanak peremeken,
  – ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (3. ábra, 3. oldal).

- Szigetelje le az összes összekötést és csatlakozást.

- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.

Vegye figyelembe az LCD-monitor kezelésével kapcsolatos következő megjegyzéseket:

VIGYÁZAT!

• Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudják biztonságosan használni, ezt a terméket nem használhatják felelős személy felügyelete vagy utasítása nélkül.
• Ne nyissa fel a monitort (4. ábra, 3. oldal).
• Semmilyen esetben se merítse a monitort vízbe meríteni (5. ábra, 3. oldal); a monitor nem vízálló.
• A monitor nem akadályozhatja a kilátást vezetés közben (8. ábra, 4. oldal).
• Ne kezelje a monitort nedves kézzel.
• Helyezze üzemen kívül a monitort, amennyiben a burkolata megsérült.

FIGYELEM!

• Megfelelő feszültséget csatlakoztasson.
• Ne használja a monitort olyan helyeken, amelyek
• közvetlen napsugárzásnak vannak kitéve,
• erős hőmérséklet-ingadozásnak vannak kitéve,
• nagy páratartalommal rendelkeznek,
• rossz szellőzéssel bírnak,
• porosak vagy olajosak.
• Ne nyomkodja az LCD-kijelzót.
• Ne ejtse le a monitort.
• Ha a monitort járművekben használja, akkor a jármű motorja az üzemeltetés során legyen bekapcsolva, hogy a jármű-akkumulátor ne merüljön le.
• A képminőség romolhat, ha erős elektromágneses mezők vannak a közelben.
  Ezért ne használja a monitort kihangosítók közelében.

3 Szállítási terjedelem

Szám9. á br a ,Mennyiség Megnevezés4. oldal		CikkszámM5L M7L
1 1 Monitor 9102100006 9102100007
2 1 Monitortartó 9102200052 9102200053
3 1 Tartóláb	9102200054
- 1 Csatlakozókábel	9102200055
- - Rögzítőanyag

Szám9. á br a ,Mennyiség Megnevezés4. oldal		CikkszámM7LX
1 1	Monitor	9102100008
2 1	Monitortartó	9102200053
3 1	Tartóláb	9102200054
- 1	Csatlakozókábel	9102200056
-	- Rögzítőanyag

4 Tartozékok

Tartozékként kapható (nincs mellékelve):

Megnevezés Cikkszám

Monitortartó tartólábbal, M5L 9102200049

Monitortartó tartólábbal, M7L 9102200050

5 Rendeltetésszerű használat

A PerfectView M5L, M7L és M7LX LCD-monitorok elsősorban járművekben való felhasználásra készültek. Kamerák (például videós tolatórendszer) vagy más videoforrások csatlakoztatására használható.

Az LCD-monitorok valamennyi járműben használhatók.

6 M úszaki leírás

6.1 Működési leírás

Az LCD-monitor olyan monitor, amelyhez kamerák (például videós tolatórendszer) vagy egyéb videoforrások (például tévékészülék) csatlakoztatható. A videoforrások között át lehet kapcsolni.

A monitor olyan vezérlővezetékekkel rendelkezik, amelyekkel automatikusan aktiválhatók a kamerák.

A rögzítéshez és az elektromos csatlakozáshoz a monitortartóra tolható rá. Az Easylink rendszeren keresztül a monitor könnyedén lehúzható a monitortartóról. Ilyen módon a lopás elleni védelem érdekében eltávolítható vagy járműflotta esetén (flottamegoldásként) több gépjárműben is használható.

Az M5L és M7L monitor legfeljebb két kamerát szolgál ki.

Az M7LX akár három kamerát is kiszolgálhat. A szokásos vezérlés és a vezérlővezetékes vezérlés mellett a három kamera automatikus módban egymás után kapcsolható. Ez a monitor olyan távolságjelzővel is rendelkezik a kijelzőn, amely hátrameneti fokozatba kapcsolva automatikusan aktiválódik.

Ezen túlmenően a monitorokra egy második videoforrás is csatlakoztatható, például az utánfutón elhelyezett tolatókamera (utánfutóüzem). Ez a kiegészítő videobemenet jelfelismeréssel bír: Ha erre a videobemenetre videojelforrás csatlakozik, akkor a C1 videobemenet (például a vontatójárművön elhelyezett tolatókamera) automatikusan inaktív lesz és ehelyett a kiegészítő videobemenet képe jelenik meg a monitoron.

A monitor fényereje automatikusan igazodik a környezeti fényviszonyokhoz.

6.2 Kezelőelemek

A monitoron a következő kezelőelemeket találja:

Szám10. á br a , Megnevezés Leírás5. oldal
1	Érzékelőablak a sötétítési funkció számáraA kijelző fényereje automatikusan a környezeti fényviszonyokhoz igazodik.
2 C1/C2 1. Az 1. videoforrásról a 2. videoforrásra (C1 és C2) és fordítva kapcsol át.2. Kikapcsolja a menüt.3.M7LX:Bekapcsolja az automatikus kameraüzemet (a kamerák beállítható időszakonként bekapcsol-nak, például férőhely-felügyelettel rendelkező lószállító utánfutóknál).
3 MENU(Menü)	1. Bekapcsolja a menüt.2. Felhívja a beállítandó paramétereket.A paraméterek a következő sorrendben vannak elosztva két képernyőoldalon:1. oldal– Fényerő („Brightness“)– Kontraszt („Contrast“)– Szín („Colour“)2. oldal– Nyelv („Language“): Német („Deutsch“) vagy angol („Englisch“)– Visszaállítás („Default“): Az összes paraméter gyári beállítása– 1. kamera / 2. kamera („Camera1/Camera2“): „Normál“ vagy „Tükrözött“– M7LX: 3. kamera („Camera3“): „Normál“ vagy „Tükrözött“–M7LX:Távolság („Distance“): A távolságjelzők beállítása
4 – Csökkenti a kiválasztott paraméter értékét.
5 + Növeli a kiválasztott paraméter értékét.
6 ÚBe- és kikapcsolja a monitort.
Szám10. á br a, Megnevezés Leírás5. oldal
7	U	S	B
8 Monitortartó
9 Hangszóró

7 Az LCD-monitor felszerelése

7.1 Szükséges szerszámok (1. ábra, 2. oldal)

A beépítéshez és szereléshez a következő szerszámok szükségesek:

• Mérőszalag (4)
• Pontozó (5)
• Kalapács (6)
• Fúrófejkészlet (7)
• Fúrógép (8)
  Csavarhúzó (9)

Az elektromos csatlakoztatáshoz és teszteléséhez a következő segédeszközök szükségesek:

• Diódás próbalámpa (1) vagy voltmérő (2)
• Szigetelőszalag (10)
  ● Höre zsugorodó tömlő
  ● Hölégfúvó (11)
  Préselőfogó (12)
  ● Adott esetben forrasztópáka (13)
  ● Adott esetben forrasztócin (14)
  ● Adott esetben kábelátvezető hüvelyek

A kábelek rögzítéséhez adott esetben még kábelkötözők lehetnek szükségesek.

7.2 A monitor felszerelése

VIGYÁZAT! Sérülésveszély!

A monitor helyét úgy kell kiválasztani, hogy a jármű utasai semmiképpen ne sérülhessenek meg miatta (pl. erős fékezéskor, közúti baleset esetén).

A szerelés során vegye figyelembe a következő megjegyzéseket:

• Válasszon olyan helyet a felszereléshez, amely akadálytalan rálátást biztosít a monitorra (6. ábra és 7. ábra, 3. oldal).
• A monitort tilos a fej ütközési tartományában vagy a légzsákok kinyílási tartományában felszerelni. Ellenkező esetben sérülésveszély áll fenn.
• A monitor nem akadályozhatja a kilátást vezetés közben.
• A felszerelés helyének sík felületűnek kell lennie.
• Ellenőrizze, hogy a kiválasztott felszerelési hely alatt elengedő hely kínálkozik-e az alátétek és anyák rögzítéséhez.
• Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad hely áll-e rendelkezésre (2. ábra, 3. oldal).
• Vegye figyelembe a monitor súlyát. Szükség esetén gondoskodjon segédeszközökről (nagyobb alátétek vagy lemezek).
• Biztosítsa, hogy a csatlakozókábelt el tudja vezetni a monitorig.

A szerelési hely meghatározása

Helyezze a monitort a felvevősínnel a monitortartóra (11. ábra A, 6. oldal).
Helyezze rá a monitortartót a felvevősínnel a tartólábra, majd rögzítse a recézett fejű csavarral (11. ábra B, 6. oldal).
▶Helyezze el a monitort próbaképpen a rögzített tartólábbal.
Rajzolja rá a tartóláb sarkainak helyét a műszerfalra.
Csavarozza le a tartólábat a monitortartóról.

MEGJEGYZÉS

A tartólábat felragaszthatja vagy csavarokkal rögzítheti.

A monitortartó felragasztása a műszerfalra (12. ábra A, 6. oldal)

▶ Vegye le a tartóláb alján lévő fóliát.
▶Ragassza fel a tartólábat a kívánt helyre.

A monitortartó felcsavarozása a műszerfalra (12. ábra B, 6. oldal)

▶ Tartsa a tartólábat az előzőekben berajzolt helyen.
Jelölje be a négy különböző furatpontot.
▶ A berajzolt pontok helyén fúrjon ∅ 2 mm-es lyukakat.
Csavarozza fel a tartólábat a 4 x 20 mm-es lemezcsavarokkal.

A monitor rögzítése

Helyezze rá a monitort a felvevősínnel a tartólábra, majd rögzítse a recézett fejű csavarral (B, 11. ábra, 6. oldal).

7.3 A monitor elektromos csatlakoztatása

Az LCD-monitor kapcsolási rajzát itt találja: 14. ábra, 7. oldal.

Szám

1. á b r a, Megnevezés
2. oldal

1 Monitor

2 20-pólusú aljzat

3 Monitorvezeték

4 20 pólusú DIN-csatlakozó

5 12–24 V-os pozitív kábel (piros): Csatlakozás a gyújtás pozitív pólusára (kapcsolt pozitív, 15. kapocs) vagy az akkumulátor pozitív pólusára (30. kapocs)

6 Testkábel (fekete): Csatlakozás a tápforrás negatív pólusára

7 Kábel (zöld): Vezérlőbemenet a C1 videobemenethez, pl. a tolatólámpához való csatlakoztatásra

8 Kábel (fehér): Vezérlőbemenet a C2 videobemenethez, pl. oldalkamera

9 C1 6 pólusú aljzat (csatlakozás az 1. videoforrásra)

10 C2 6 pólusú aljzat (csatlakozás a 2. videoforrásra)

11 C3 6 pólusú aljzat (csatlakozás a 3. videoforrásra) Csak M5L, M7L: videojel-felismeréssel

12 Csak M7LX: C4 6 pólusú aljzat (csatlakozás a 4. videoforrásra videojel-felismeréssel)

13 Csak M7LX: Kábel (kék): Vezérlőbemenet a C3 videobemenethez

FIGYELEM!

A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák.

Az utólagosan felszerelt komponensek tartós és hibátlan működésének felté-tele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.

A csatlakozókábelek elhelyezése során tartsa szem előtt a következőket:

• A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon, pl. szellőzőrácsokat. Ha nincsenek átvezetések, akkor 20 mm ∅ lyukat kell fúrnia. Először azt ellenőrizze, hogy a fúró átju-tásához elegendő szabad hely áll-e rendelkezésre (2. ábra, 3. oldal).
• A kábel sérüléseit megelőzendő, a kábelek elhelyezésénél mindig tartson elegendő távolságot a forró járműalkatrészektől (lámpák, ventilátorok, fűtés stb.).
• Tekerje körbe szorosan a kábelen lévő csatlakozásokat (a járműben is) egy jó szigetelőszalaggal.
• A kábelek elhelyezésekor ügyeljen arra, hogy azok
  – ne legyenek túlságosan megtörve vagy megcsavarodva,
  – ne súrolódjanak peremeken,
  – ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve
  (3. ábra, 3. oldal).

A monitor csatlakoztatása videós tolatórendszerként (14. ábra, 7. oldal)

▶ Helyezze el a monitortartó csatlakozókábelét a műszerfalon.
Dugja be a monitorkábel csatlakozódugóját (2) a csatlakozókábel (3) aljzatába (4).

FIGYELEM! Sérülésveszély!

A tápforrásra való csatlakoztatáskor ügyeljen a megfelelő polaritásra.

Csatlakoztassa a csatlakozókábel piros és fekete kábelét egy megfelelő tápforrásra:

– Csatlakoztassa a piros kábelt (5) a 15-ös kapocsra (gyújtás).
– Csatlakoztassa a fekete kábelt (6) a 31-es kapocsra (test).

▶Ha a monitort hátrameneti fokozatba való kapcsoláskor aktiválni szeretné, akkor a zöld kábelt (7) csatlakoztassa a tolatólámpa pozitív vezetékére.

MEGJEGYZÉS

Ha a zöld kábel (7) feszültséget kap, a tolatókamera aktiválódik. A tolatókamera elsőbbséget élvez.

Ha a monitort például az irányjelző használatakor szeretné aktiválni, akkor csatlakoztassa a következő vezérlőkábelt az irányjelzők egyik pozitív vezetékére:

• M5L, M7L: fehér kábel (8)
• M7LX: fehér kábel (8), kék kábel (13)

MEGJEGYZÉS

Ha ezen a vezérlőkábelen feszültség van, akkor a következő videobemenet aktiválódik:

● M5L, M7L: C2 videobemenet
● M7LX: C2 videobemenet, C3 videobemenet

Ez a vezérlőkábel pl. az oldalkamera aktiválására szolgáló jelvezetékként funkcionál az index használata közben.

▶ Szükség esetén kösse össze a csatlakozókábel C1 aljzatát (9) az 1. videoforrás (például kamera) csatlakozódugójával.
Szükség esetén kösse össze a csatlakozókábel C2 aljzatát (10) a 2. videóforrás (például oldalkamera) csatlakozódugójával.
Csak M7LX: Szükség esetén kösse a csatlakozókábel C3 aljzatát (11) a 3. videófor-rás (például tolatókamera) csatlakozódugójával.

MEGJEGYZÉS

Vegye figyelembe a videorendszer áramfelvételét. A kamerák fűtéssel vannak ellátva. Az áramerősség legfeljebb 1,5 A lehet (három kamera fűtési üzemmódban). Az akkumulátorra való közvetlen csatlakoztatásnál használjon szakaszolót. Így könnyedén leválaszthatja a videorendszert az akkumulátorról, ha hosszabb ideig nem használja a járművet.

Kiegészítő tolatókamera csatlakoztatása (utánfutóüzem)

M5L, M7L: Szükség esetén kösse a csatlakozókábel C3 aljzatát (11) a kiegészítő tolatókamera csatlakozódugójával.
M7LX: Szükség esetén kösse a csatlakozókábel C4 aljzatát (12) a kiegészítő tolató-kamera csatlakozódugójával.

8 Az LCD-monitor használata

8.1 A monitor bekapcsolása

Kikapcsolt monitor esetén nyomja meg a „ ^ü ” gombot (10. ábra 6, 5. oldal) a monitor bekapcsolásához.
√Megjelenik az átvitt kép.

8.2 A monitor kikapcsolása

▶ Nyomja meg a „ó” gombot (10. ábra 6, 5. oldal) a monitor kikapcsolásához.
√Megszűnik a kép.

8.3 A monitor beállítása (10. ábra, 5. oldal)

A következő módon állíthatja be a monitort a kívánsága szerint:

▶ Nyomja meg a „MENU” gombot (3) a kívánt paraméterek kiválasztásához.
√ A beállítható paraméterek a következő sorrendben jelennek meg:

1. oldal:

– Nyelv („Language“): Német („Deutsch“) vagy angol („Englisch“)
– Visszaállítás („Default“): Az összes paraméter gyári beállítása
- 1. kamera / 2. kamera („Camera1/Camera2“): „Normál“ vagy „Tükrözött“
- M7LX: 3. kamera („Camera3“): „Normál” vagy „Tükrözött“
- M7LX: Távolság („Distance“): Távolságjelek („A távolságjelek beállítása (M7LX) (10. ábra, 5. oldal)” fej., 243. oldal)

A kívánt paraméterek beállításához nyomja meg a „–” gombot (4) vagy a „+” gombot (5).
A kiválasztott paraméter értékének csökkentéséheznyomja meg a „–” gombot.(4).
A kiválasztott paraméter értékének növeléséheznyomja meg a „+” gombot (5).

8.4 Videoforrás beállítása (10. ábra, 5. oldal)

MEGJEGYZÉS

Ha összekötötte a zöld kábelt a tolatófényszóróval és azon feszültség van, akkor a V1 tolatókamera automatikusan aktiválódik (lásd „A monitor használata két tolatókamerával (utánfutóüzem) (13. ábra, 6. oldal)” fej., 242. oldal).

M5L, M7L

A videoforrás átkapcsolásához (az 1. kameráról a 2. kamerára), akkor nyomja meg a „C1/C2” gombot (1).
√ A monitor az 1. kameráról a 2. kamerára ugrik át vagy fordítva.

M7LX

A videoforrás átkapcsolásához nyomja meg a „C1/C2/C3” gombot (1).
√ A monitor az „1. kamera – 2. kamera – 3. kamera” sorrendben váltja a kamerákat.
Ha a kamerákat automatikusan szeretné körbekapcsolni, akkor nyomja meg a „C1/C2/C3” gombot (1) három másodpercnél hosszabb ideig.

√A monitor az „AUTO” üzemmódot jeleníti meg.

√ A monitor előre beállított időközönként, az „1. kamera – 2. kamera – 3. kamera” sorrendben automatikusan váltja a kamerákat.
Ebben az üzemmódban nincs hangvisszajelzés.
Ha a kijelzés időtartamát szeretné beállítani (2 ...16 másodperc):
Nyomja meg a „-” gombot (4) a kamerák megjelenítési idejének csökkentéséhez.
Nyomja meg a „+” (5) gombot a kamerák megjelenítési idejének növeléséhez.
Az automatikus működés befejezéséhez nyomja meg újból a „C1/C2/C3” gombot (1).
√A monitor a „MANUELL“ üzemmódot jeleníti meg.

8.5 A monitor használata két tolatókamerával (utánfutóüzem) (13. ábra, 6. oldal)

Az üzem során nem szükséges a monitoron beállításokat végezni. A monitor automatikusan felismeri, hogy egy vagy két kamera van-e csatlakoztatva (például vontatmány esetén).

• Egy kamera van csatlakoztatva (például vontatójármű utánfutó nélkül):
  a C1 csatlakozóra csatlakoztatott kamera (1) lesz aktiválva
• Két kamera van csatlakoztatva (például vontatójármű utánfutóval):
• M5L, M7L: a C3 csatlakozóra csatlakoztatott kamera (2) lesz aktiválva (C1 inaktív)
• csak M7LX: a C4 csatlakozóra csatlakoztatott kamera (2) lesz aktiválva (C1 inaktív).

8.6 A távolságjelek beállítása (M7LX) (10. ábra, 5. oldal)

A távolságjelek beállításához a következő módon járjon el:

▶ Nyomja meg a „MENU” gombot (3) a kívánt paraméterek kiválasztásához.
√A beállított paraméterek megjelennek.
Nyomja meg újból a „MENU” gombot (3) a „Távolságjelek beállítása” paraméter kiválasztásához.
▶ Nyomja meg a „-” gombot (4) a távolságjelek megjelenítéséhez.
▶ Nyomja meg újból a „–” gombot (4) a beállítható részek kiválasztásához.
√A beállítható részek pirossal vannak kiemelve.
▶ Nyomja meg a „+” gombot (5) a pirosan kiemelt rész beállításához.

Minden távolságjel három helyzet egyikébe helyezhető át.

Az első gombnyomás hatására az oldaljel lesz aktiválva, a második gombnyomásra a felső távolságjel, a harmadik gombnyomásra a középső, a negyedik gombnyomásra az alsó stb.

▶ Nyomja meg a „MENU” (3) gombot a beállítás befejezéséhez.

9 Az LCD-monitor ápolása és tisztítása

FIGYELEM! Sérülésveszély!

• Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a monitor sérülését okozhatják.
• Távolítsa el a kábeleket a monitor tisztítása előtt, hogy ne keletkezhessen rövidzárlat.

▶ Alkalmanként tisztítsa meg a monitort puha, nedves kendővel.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie:

• hibás részegységek,
• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

11 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

12 Műszaki adatok

	M5L M7L M7LX
Cikkszám: 9102100006 9102	100007 9102100008
Típus: Color TFT LCD
Kijelzőméret: 4,8" (12,2 cm) 7" (17,8 cm)
Fényerő: kb. 350 cd/m2
Kijelző felbontása(vízszintes x függőleges):	235000 pixel	337000 pixel
Tévészabvány:	PAL/NTSC (automatikus átkapcsolás)
Üzemi feszültség:	12 – 30 V==
Teljesítmény:	max. 10 W
USB-töltőkimenet:	5 V / 500 mA
Üzemi hőmérséklet:	-20 °C – 70 °C
Tárolási hőmérséklet:	-25 °C – 80 °C
Légnedvesség:	maximum 85 %
Rezgésállóság:	5 g
Méretek (szélesség x magasság x mélység,tartóval):	144 x 145 x 118	186 x 145 x 118
Tömeg:	350 g	400 g

Engedélyek

A készülék E13-as engedéllyel rendelkezik.

e 13

AUSTRALIA

Mail: [e-mail]

ITALY
