KÄYTTÖOHJE PerfectView M5L WAECO

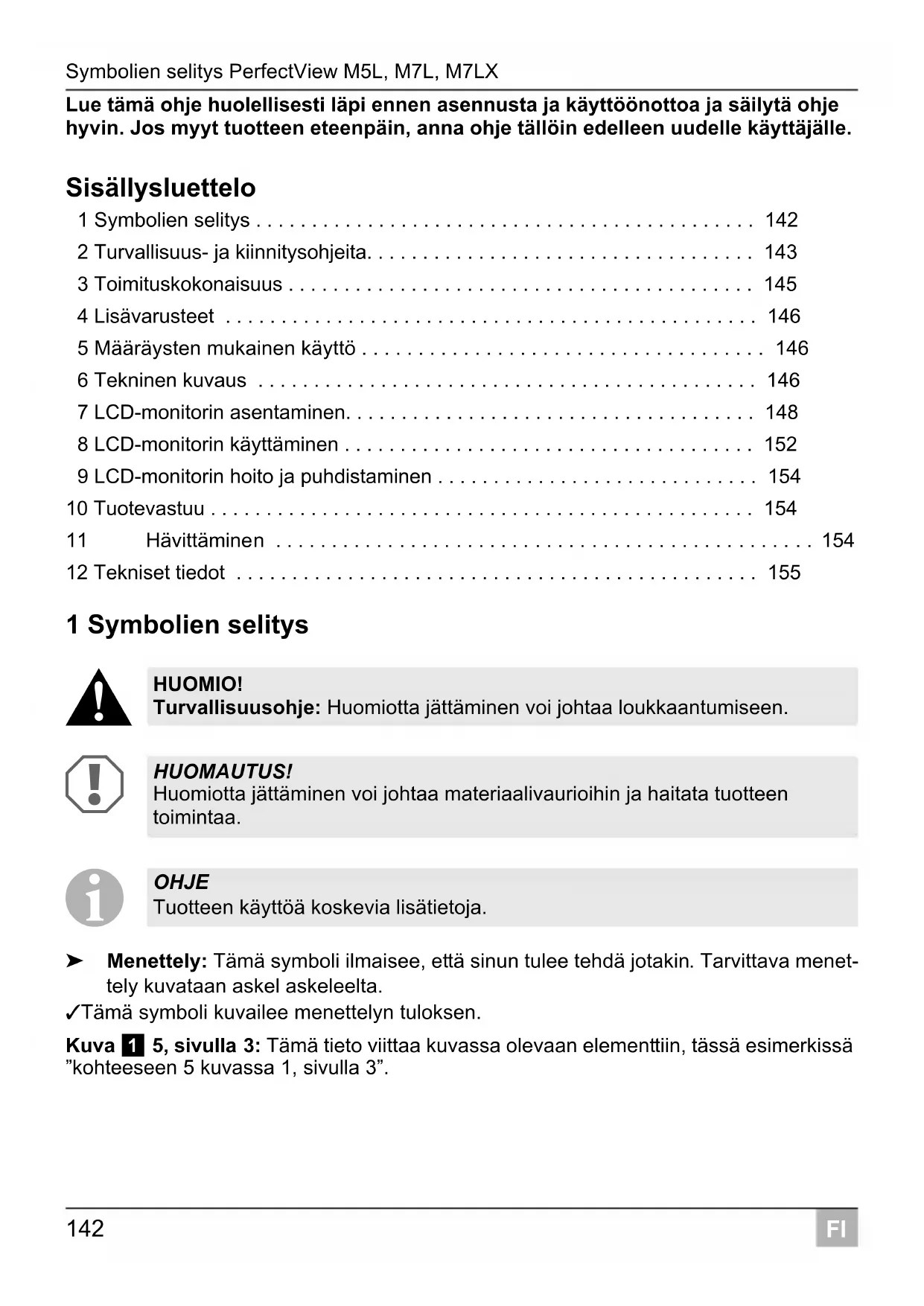

• Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Sisällysluettelo 1 Symbolien selitys p. 142
• 2 Turvallisuus- ja kiinnitysohjeita p. 143
• 3 Toimituskokonaisuus p. 145
• 4 Lisävarusteet p. 146
• 5 Määräysten mukainen käyttö p. 146
• 6 Tekninen kuvaus p. 146
• 7 LCD-monitorin asentaminen p. 148
• 8 LCD-monitorin käyttäminen p. 152
• 9 LCD-monitorin hoito ja puhdistaminen p. 154
• 10 Tuotevastuu p. 154
• 11 Hävittäminen p. 154
• 12 Tekniset tiedot 1 Symbolien selitys p. 155

➤ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menet- tely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen. Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä ”kohteeseen 5 kuvassa 1, sivulla 3”. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja.PerfectView M5L, M7L, M7LX Turvallisuus- ja kiinnitysohjeita

2 Turvallisuus- ja kiinnitysohjeita Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjei- ta ja vaatimuksia! Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa: asennus- tai liitäntävirheet tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

Noudattakaa siksi seuraavia ohjeita: Käyttäkää töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abico-liittimiä: – 30 (suora plus akusta), – 15 (kytketty plus, akun takana), – 31 (akun paluujohdin, maa), – 58 (peruutusvalo). Älkää käyttäkö sokeripaloja. Käyttäkää johtojen liittämiseen abico-pihtejä (kuva 1 11, sivulla 2). Ruuvatkaa johto johdinta 31 (maa) liittäessänne – kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai – kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin. Huolehtikaa hyvästä maadoituksesta! Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot. Teidän täytyy asettaa ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen: – Radiokoodi – Ajoneuvokello – Kytkinkello – Ajoneuvotietokone – Istuimen paikka Asetusohjeita löydätte kustakin käyttöohjeesta. HUOMAUTUS! Irrottakaa akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvo- elektroniikkaan liittyvien töiden aloittamista. Jos ajoneuvossa on lisäakku, myös sen miinusnapa täytyy irrottaa. Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia – syntyy johtopaloja, – ilmatyyny (airbag) laukeaa, – elektroniset ohjauslaitteistot vahingoittuvat, – sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).Turvallisuus- ja kiinnitysohjeita PerfectView M5L, M7L, M7LX

Noudattakaa asennuksessa seuraavia ohjeita:

Noudattakaa seuraavia ohjeita sähköisiin osiin liittyvissä töissä: Käyttäkää sähköjohtimien jännitteisyyden tarkastamiseen vain diodisähkökynää tai (kuva 1 1, sivulla 2) tai volttimittaria (kuva 1 2, sivulla 2). Loistelampulla toimivat sähkökynät (kuva 1 3, sivulla 2) ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen. Huolehtikaa ennen sähköjohtojen vetämistä siitä, että ne – ei ole taitteella tai kierteellä, – eivät hankaa reunoihin, – eivät kulje suojaamattomina teräväreunaisista rei’istä (kuva 3, sivulla 3). Eristäkää kaikki johtimet ja liitännät. Kiinnittäkää johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin. Noudattakaa LCD-monitorin käsittelyssä seuraavia ohjeita:

HUOMIO! Kiinnittäkää monitori siten, että se ei voi missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irrota ja johtaa matkustajien louk- kaantumiseen. Älkää asentako monitoria ilmatyynyn (airbag) vaikutusalueelle, koska sen laukeamisesta voi muuten aiheutua loukkaantumisvaara. HUOMIO! Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvalli- sesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai kokematto- muuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita. Älkää avatko monitoria (kuva 4, sivulla 3). Älkää missään tapauksessa upottako monitoria veteen (kuva 5, sivulla 3); monitori ei ole vesitiivis. Monitori ei saa missään tapauksessa peittää näkökenttäänne ajaessanne autoa (kuva 8, sivulla 4). Älkää käsitelkö monitoria märillä käsillä. Poistakaa monitori käytöstä, jos sen kotelo on vahingoittunut.PerfectView M5L, M7L, M7LX Toimituskokonaisuus

3 Toimituskokonaisuus HUOMAUTUS! Liittäkää laite oikeaan jännitteeseen. Älkää käyttäkö monitoria ympäristöissä, joissa – laite altistuu suoralle auringonpaisteelle, – ilmenee voimakkaita lämpötilaheilahteluja, – vallitsee suuri ilmankosteus, – on huono tuuletus, – on runsaasti pölyä tai öljyä. Älkää painako LCD-näyttöä. Älkää päästäkö monitoria putoamaan. Jos käytätte monitoria ajoneuvossa, ajoneuvon tulisi olla käytön aikana päällä, jotta ajoneuvon akku ei tyhjene. Kuvan laatu voi huonontua, jos lähellä on voimakkaita sähkömagneettisia kenttiä. Älkää asettako monitoria siksi lähelle kovaäänisiä. Nro kuva 9, sivulla 4 Määrä Nimitys Tuotenro. M5L M7L 1 1 Monitori 9102100006 9102100007 2 1 Monitoripidike 9102200052 9102200053 3 1 Pidikkeen jalusta 9102200054 – 1 Liitäntäjohto 9102200055 – – Kiinnitysmateriaali Nro kuva 9, sivulla 4 Määrä Nimitys Tuotenro. M7LX 1 1 Monitori 9102100008 2 1 Monitoripidike 9102200053 3 1 Pidikkeen jalusta 9102200054 – 1 Liitäntäjohto 9102200056 – – KiinnitysmateriaaliLisävarusteet PerfectView M5L, M7L, M7LX

4 Lisävarusteet Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen): 5 Määräysten mukainen käyttö LCD-monitorit PerfectView M5L, M7L ja M7LX ovat monitoreja, jotka ovat ensisijaisesti tarkoitettu käytettäviksi ajoneuvoissa. Niitä voidaan käyttää kameroiden (esim. peruutusvideojärjestelmä) tai muiden videolähteiden liittämiseen. LCD-monitorit on tarkoitettu käytettäviksi kaikissa ajoneuvoissa. 6 Tekninen kuvaus

LCD-monitori on monitori, johon voidaan liittää kameroita (esim. peruutusvideojärjestelmät) tai muita videolähteitä (esim. televisiolaite). Videoläh- teiden välillä voi vaihdella. Monitorissa on ohjausjohtimet, joilla kamerat aktivoidaan automaattisesti. Se työnnetään monitoripidikkeelle sähköliitäntöjen luomiseksi. Easylink-järjestelmän kautta monitorin voi vetää helposti pois monitoripidikkeeltä. Siten sen voi poistaa varkauksien estämiseksi tai käytettäväksi useammissa lautan kuorma-autoissa (lautta- ratkaisu). Monitorit M5L ja M7L voivat käyttää jopa kahta kameraa. Monitorilla M7LX voi käyttää jopa kolmea kameraa. Tavallisen ohjauksen lisäksi kolme kameraa voidaan kytkeä automaattisesti peräkkäin. Tässä monitorissa on lisäksi näytön etäisyysnäyttö, joka aktivoituu automaattisesti kun peruutusvaihde kytketään päälle. Lisäksi monitorit voidaan liittää muihin videolähteisiin, esim. perävaunun peruutuskame- raan (perävaunukäyttö). Tässä lisävideotulossa on signaalintunnistus: Jos tähän videotu- loon on liitetty videolähde, deaktivoituu videotulo C1 automaattisesti (esim. vetoajoneuvon peruutuskamera) ja sen sijaan näytetään lisävideotulon kuvaa. Monitorin kirkkaus sovittuu automaattisesti ympäristön valoon. Nimitys Tuotenro. Monitoripidike pidikkeen jalustalla malliin M5L 9102200049 Monitoripidike pidikkeen jalustalla malliin M7L 9102200050PerfectView M5L, M7L, M7LX Tekninen kuvaus

Monitorissa on seuraavat käyttölaitteet: Nro kuva 0, sivulla 5 Nimitys Kuvaus 1 Anturi-ikkuna himmennystoiminnolle Näytön kirkkaus sovitetaan automaattisesti ympäristön valoon. 2 C1/C2 1. Siirtää videolähteeltä 1 videolähteelle 2 (C1 ja C2) ja päin vastoin.

2. Kytkee valikon pois.

3. M7LX: Kytkee automaattisen kameravaihdon päälle

(kamerat kytkeytyvät säädettyjen aikavälien mukaan päälle, esim. hevoskuljetuksissa, joissa on useampi val- vontalaatikko). 3 MENU 1. Kytkee valikon päälle.

2. Hakee asetettavat parametrit

Parametrit on jaettu seuraavassa järjestyksessä kuva- ruudun kahdelle puolelle: Puoli 1 – Kirkkaus (”Brightness”) – Kontrasti (”Contrast”) – Väri (”Colour”) Puoli 2 – Kieli (”Language”): ”Saksa” tai ”Englanti” – Nollaus (”Default”): Kaikkien parametrien tehdasase- tukset – Kamera1/Kamera2 (”Camera1/Camera2”): ”Nor- maali” tai ”peilattu” – M7LX: Kamera3 (”Camera3”): ”Normaali” tai ”peilat- tu” – M7LX: Välimatka (Distance): Etäisyysmerkkien ase- tus 4 – Vähentää valitun parametrin arvoa. 5 + Suurentaa valitun parametrin arvoa. 6 P Kytkee monitorin päälle ja pois. 7 USB-latauslähtö (5 V, 500 mA) 8 Monitoripidike 9 KovaääninenLCD-monitorin asentaminen PerfectView M5L, M7L, M7LX

7.1 Tarvittavat työkalut

Kiinnittämiseen ja asentamiseen tarvitsette seuraavia työkaluja: Mitta (4) Merkkipuikko (5) Vasara (6) Poranteräsarja (7) Porakone (8) Ruuvimeisseli (9) Sähköliitäntää ja sen tarkastamista varten tarvitsette seuraavia apuvälineitä: Diodisähkökynä (1) tai volttimittari (2) Eristysnauha (10) Kutistemuovisukka Lämminilmapuhallin (11) Abico-pihdit (12) Mahd. juotoskolvi (13) Mahd. juotostinaa (14) Mahd. johdon läpivientiholkkeja Johtojen kiinnittämiseen tarvitaan mahdollisesti vielä johtokiinnittimiä.

Noudattakaa asennuksessa seuraavia ohjeita: Valitkaa sopiva asennuspaikka, jossa monitori on esteettömästi näkyvissä (kuva 6, sivulla 3 ja kuva 7, sivulla 3). Älkää asentako monitoria koskaan pään alueelle tai ilmatyynyn (airbag) vaikutus- alueelle. Laukeamisesta aiheutuu muuten loukkaantumisvaara. Monitori ei saa missään tapauksessa peittää näkökenttäänne ajaessanne autoa (kuva 8, sivulla 4). Asennuspaikan tulisi olla tasainen. Tarkastakaa, että valitun asennuspaikan alla on riittävästi tyhjää tilaa prikkojen ja mutterien asettamista varten. Tarkastakaa etukäteen, että porausreiän toisella puolella on riittävästi tilaa (kuva 2, sivulla 3). Ottakaa monitorin paino huomioon. Käyttäkää mahdollisesti vahvistuksia (suurempia prikkoja tai levyjä). Varmistakaa, että liitäntäjohtosarjan vetäminen monitorin luo on mahdollista. HUOMIO! Loukkaantumisvaara! Valitkaa monitorin paikka siten, että ajoneuvon matkustajat eivät voi loukkaantua sen takia missään tapauksessa (esim. tiukassa jarrutuksessa, liikenneonnettomuudessa).PerfectView M5L, M7L, M7LX LCD-monitorin asentaminen

Asennuspaikan määritys ➤ Aseta monitori ja pidikekiskot monitoripidikkeeseen (kuva a A, sivulla 6). ➤ Aseta monitori ja pidikekisko pidikkeen jalustaan ja kiinnitä se paikalleen pyälletyllä mutterilla (kuva a B, sivulla 6). ➤ Kohdista monitori ja siihen kiinnitetty pidikkeen jalusta kokeeksi paikalleen. ➤ Piirrä pidikkeen jalustan kulmien ääriviivat kojelautaan. ➤ Ruuvaa pidikkeen jalusta irti monitoripidikkeestä.

Monitoripidikkeen liimaus kojelautaan (kuva b A, sivulla 6) ➤ Avaa kalvo pidikkeen jalustan alta. ➤ Liimaa pidikkeen jalusta haluamaasi paikkaan. Monitoripidikkeen ruuvaus kojelautaan (kuva b B, sivulla 6) ➤ Pidä pidikkeen jalusta aiemmin piirtämiesi ääriviivojen sisällä. ➤ Merkitse neljä eri porauskohtaa. ➤ Poraa aiemmin merkitsemiisi kohtiin ∅ 2 mm:n reiät. ➤ Ruuvaa pidikkeen jalusta paikalleen 4 x 20 mm -peltiruuveilla. Monitorin kiinnittäminen ➤ Aseta monitori pidikekiskon kanssa pidikkeen jalustaan ja kiinnitä se paikalleen py- älletyllä mutterilla (kuva a, sivulla 6). OHJE Nyt voit liimata pidikkeen jalustan tai kiinnittää sen ruuveilla.LCD-monitorin asentaminen PerfectView M5L, M7L, M7LX

7.3 Monitorin liittäminen sähköisesti

LCD-monitorin kytkentäkaavion löydät kohdasta kuva d, sivulla 7.

Noudata liitäntäjohtoja vetäessäsi seuraavia ohjeita: Käytä liitäntäjohtojen läpivientiin mahdollisuuksien mukaan alkuperäisaukkoja tai muita läpivientimahdollisuuksia, esim. tuuletusritilöitä. Jos ei ole olemassa mitään valmista läpivientimahdollisuutta, poraa ∅ 20 mm reikä. Katso etukäteen, että pora- usreiän toisella puolella on riittävästi tilaa (kuva 2, sivulla 3). Johtojen vioittumisen välttämiseksi säilytä johtoja vetäessäsi aina riittävä etäisyys ajoneuvon kuumiin osiin (valot, lämmitin, tuulettimet jne.). Teippaa jokainen johtoliitos (myös ajoneuvossa) tiiviiksi hyvällä eristysnauhalla. Nro kuva d, sivulla 7 Nimitys 1 Monitori 2 20-napainen liitin 3 Monitorin tulojohto 4 20-napainen pistoke 5 12–24-V-plus-johto (punainen): Liitäntä virran plusnapaan (kytketty plus, liitin 15) tai akun plusnapaan (liitin 30) 6 Maajohto (musta): Jännitelähteen miinusnapaan liittämistä varten 7 Johto (vihreä): Ohjauslähtö videotulolle C1, esim. liittämiseen peruutusvaloon 8 Johto (valkoinen): Ohjauslähtö videotulolle C2, esim. sivukamera 9 6-napainen liitin C1 (liitäntä videolähteeseen 1) 10 6-napainen liitin C2 (liitäntä videolähteeseen 2) 11 6-napainen liitin C3 (liitäntä videolähteeseen 3) Vain M5L, M7L: videosignaalin tunnistuksella 12 Vain M7LX: 6-napainen liitin C4 (liitäntä videolähteeseen 4, video- signaalin tunnistuksella) 13 Vain M7LX: johto (sininen): ohjauslähtö videotulolle C3 HUOMAUTUS! Epäasianmukaiset johtoyhteydet ja -liitokset johtavat yhä uudelleen virhetoi- mintoihin ja rakenneosien vaurioitumiseen. Johtojen asianmukainen vetämi- nen ja liittäminen on varusteosien jatkuvan ja virheettömän toiminnan perusedellytys.PerfectView M5L, M7L, M7LX LCD-monitorin asentaminen

Huolehdi ennen johtojen vetämistä siitä, että ne – eivät ole voimakkaasti taitteella tai kierteellä, – eivät hankaa reunoihin, – eivät kulje suojaamattomina teräväreunaisista rei'istä (kuva 3, sivulla 3). Monitorin liittäminen peruutusvideojärjestelmäksi (kuva d, sivulla 7) ➤ Vedä monitoripidikkeen liitäntäjohto kojelaudalle. ➤ Työnnä monitorijohdon pistoke (2) liitäntäjohdon (3) liittimeen (4).

➤ Liitä liitäntäjohdon liitäntäjohdon punainen ja musta johdin sopivaan jännitelähtee- seen: – Liitä punainen johto (5) liittimeen 15 (virta). – Liitä musta johto (6) liittimeen 31 (maa). ➤ Jos monitorin halutaan aktivoituvan kytkettäessä peruutusvaihde päälle, liitä vihreä johto (7) peruutusvalon plusjohtimeen.

➤ Jos monitori tulee aktivoida, esim. vilkkua käytettäessä, liitä seuraava ohjausjohto vilkun plus-johtimeen: – M5L, M7L: valkoinen johto (8) – M7LX: valkoinen johto (8), sininen johto (13)

Tämä ohjausjohto toimiin signaalijohtimena, esim. sivukameran aktivointiin vilkkua käy- tettäessä. ➤ Yhdistä tarvittaessa liitäntäjohdon liitin C1 (9) videolähteen 1 pistokkeeseen (esim. kamera). ➤ Yhdistä tarvittaessa liitäntäjohdon liitin C2 (10) videolähteen 2 pistokkeeseen (esim. sivukamera). ➤ Vain M7LX:Yhdistä tarvittaessa liitäntäjohdon liitin C3 (11) videolähteen 3 pistok- keeseen (esim. peruutuskamera). HUOMAUTUS! Vaurioitumisvaara! Noudata jännitelähdettä liittäessäsi oikeaa napaisuutta. OHJE Kun vihreässä johdossa (7) on jännite, peruutuskamera aktivoidaan. Peruutus- kamera on etusijalla. OHJE Jos tässä ohjausjohdossa on jännitettä, aktivoidaan seuraava videotulo: M5L, M7L: videotulo C2 M7LX: videotulo C2, videotulo C3LCD-monitorin käyttäminen PerfectView M5L, M7L, M7LX

Liitäntä lisäperuutuskameraan (perävaunukäyttö) ➤ M5L, M7L: Liitä tarvittaessa liitäntäjohdon liitin C3 (11) lisäperuutuskameran pistokkeeseen. ➤ M7LX: Liitä tarvittaessa liitäntäjohdon liitin C4 (12) lisäperuutuskameran pistokkeeseen. 8 LCD-monitorin käyttäminen

8.1 Monitorin kytkeminen päälle

➤ Kytke monitori päälle painamalla sammutetun monitorin painiketta ”P” (kuva 0 6, sivulla 5). ✓ Välitetty kuva ilmestyy näkyviin.

8.2 Monitorin kytkeminen pois päältä

➤ Kytke monitori pois painamalla painiketta ”P” (kuva 0 6, sivulla 5) ✓ Kuva sammuu.

8.3 Monitorin säätäminen (kuva 0, sivulla 5)

Voit säätää monitoria seuraavalla tavalla toiveidesi mukaisesti: ➤ Paina painiketta ”MENU” (3) haluamasi parametrin säätämiseksi. ✓ Säädettävissä olevat parametrit näytetään seuraavassa järjestyksessä: Puoli 1: – Kirkkaus (”Brightness”): 0 – 60 – Kontrasti (”Contrast”): 0 – 60 – Väri (”Colour”): 0 – 60 Puoli 2: – Kieli (”Language”): ”Saksa” tai ”Englanti” – Nollaus (”Default”): Kaikkien parametrien tehdasasetukset – Kamera1/Kamera2 (”Camera1/Camera2”): ”Normaali” tai ”peilattu” – M7LX: Kamera3 (”Camera3”): ”Normaali” tai ”peilattu” – M7LX: Välimatka (”Distance”): Etäisyysmerkit (”Etäisyysmerkkien säätö (M7LX) (kuva 0, sivulla 5)” sivulla 154) ➤ Paina painiketta ”–” (4) tai painiketta ”+” (5) säätääksesi haluamasi parametrin. ➤ Paina painiketta ”–” (4) vähentääksesi valitun parametrin arvoa. ➤ Paina painiketta ”+” (5) lisätäksesi valitun parametrin arvoa. OHJE Huomaa videojärjestelmän virranotto. Kameroissa on lämmittimet. Korkein- taan 1,5 A:n virta on sallittu (kolme kameraa lämmitystoiminnolla). Käytä kat- kaisijaa suorassa liitännässä akkuun. Siten voit helposti irrottaa videojärjestelmän akusta, jos et käytä ajoneuvoa enää.PerfectView M5L, M7L, M7LX LCD-monitorin käyttäminen

8.4 Videolähteen säätäminen (kuva 0, sivulla 5)

M5L, M7L ➤ Jos haluat vaihtaa videolähdettä (kamera 1:stä kamera 2:een), paina kaukosääti- men painiketta ”C1/C2” (1). ✓ Monitori hyppää kamera 1:ltä kamera 2:lle tai päin vastoin. M7LX ➤ Jos haluat vaihtaa videolähteen, paina painiketta ”C1/C2/C3” (1). ✓ Monitori vaihtaa kameran järjestyksessä: ”kamera 1 – kamera 2 – kamera 3”. ➤ Jos haluat kamerojen vaihtuvan automaattisesti, paina painiketta ”C1/C2/C3” (1) yli kolme sekuntia. ✓ Monitori näyttää ”AUTO”-tilan. ✓ Monitori vaihtaa kamerat järjestyksessä :”kamera 1 – kamera 2 – kamera 3” auto- maattisesti ennalta säädetyssä ajassa. Tässä toimintotavassa ei ole ääntä. ➤ Jos haluat säätää näytön keston (2 s - 16 s): Paina painiketta ”–” (4), vähentääksesi kameran näytön kestoa. Paina painiketta ”+” (5) lisätäksesi kameran näytön kestoa. ➤ Jos haluat lopettaa automaattitoiminnon, paina painiketta ”C1/C2/C3” (1) uudelleen. ✓ Monitori näyttää ”MANUELL”-tilan.

8.5 Monitorin käyttö kahden peruutuskameran kanssa

(perävaunukäyttö) (kuva c, sivulla 6) Sinun ei tarvitse tehdä toiminnon aikana mitään säätöjä monitorilla. Monitori tunnistaa automaattisesti, onko liitettynä yksi vai kaksi kameraa ’ (esim. perävaunuyhdistelmässä). yksi kamera liitettynä (esim. vetoajoneuvo ilman perävaunua): C1:een liitetty kamera (1) aktivoidaan kaksi kameraa liitettynä (esim. vetoajoneuvo ja perävaunu): – M5L, M7L: C3:een liitetty kamera (2) aktivoidaan (C1 ei ole aktiivinen.) – M7LX: C4:een liitetty kamera (2) aktivoidaan (C1 ei ole aktiivinen.) OHJE Kun olet liittänyt vihreän johdon peruutusvaloon ja siinä on jännite, peruutus- kamera V1 aktivoituu automaattisesti (katso ”Monitorin käyttö kahden peruu- tuskameran kanssa (perävaunukäyttö) (kuva c, sivulla 6)” sivulla 153).LCD-monitorin hoito ja puhdistaminen PerfectView M5L, M7L, M7LX

8.6 Etäisyysmerkkien säätö (M7LX) (kuva 0, sivulla 5)

Säädä etäisyysmerkit seuraavasti: ➤ Paina painiketta ”MENU” (3) haluamasi parametrin säätämiseksi. ✓ Säädettävät parametrit tulevat näkyviin. ➤ Paina painiketta ”MENU” (3) valitaksesi parametrin ”Etäisyysmerkin säätö”. ➤ Paina painiketta ”–” (4) etäisyysmerkkien näyttämiseksi. ➤ Paina painiketta ”–” (4) valitaksesi säädettävät osat. ✓ Säädettävät osat korostetaan punaisella. ➤ Paina painiketta ”+” (5) säätääksesi punaisella korostetut osat. Voit siirtää jokaisen etäisyysmerkin yhteen kolmesta paikasta. Ensimmäisellä painalluksella aktivoituvat sivumerkit, toisella painalluksella ylempi etäisyysmerkki, kolmannella painalluksella keskimmäinen, neljännellä alempi jne. ➤ Paina painiketta ”MENU” (3) säätöjen lopettamiseksi. 9 LCD-monitorin hoito ja puhdistaminen

➤ Puhdista monitori toisinaan kostealla, pehmeällä rievulla. 10 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maa- si valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat: vialliset osat, kopio ostolaskusta, jossa näkyy ostopäivä, valitusperuste tai vikakuvaus. 11 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. HUOMAUTUS! Vaurioitumisvaara! Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa monitorin vahingoittumiseen. Ota johdot pois ennen monitorin puhdistamista, jotta laitteeseen ei voi tulla oikosulkua.PerfectView M5L, M7L, M7LX Tekniset tiedot

12 Tekniset tiedot Hyväksynnät Laitteella on e13-hyväksyntä. M5L M7L M7LX Tuotenro: 9102100006 9102100007 9102100008 Tyyppi: Väri TFT LCD Näytön koko: 4,8" (12,2 cm) 7" (17,8 cm) Kirkkaus: n. 350 cd/m² n. 350 cd/m² Näytön erottelutark- kuus V x P: 235000 pikseliä 337000 pikseliä Televisiojärjestelmä: PAL/NTSC (automaattinen vaihto) Käyttöjännite: 12 – 30 Vg Teho: korkeintaan 10 W USB-latauslähtö: 5 V, 500 mA Käyttölämpötila: –20 °C – 70 °C Säilytyslämpötila: –25 °C – 80 °C Ilmankosteus: maks. 85 % Tärinänkesto: 5 g Mitat mm L x K x S (pidikkeellä): 144 x 145 x 118 186 x 145 x 118 Paino: 350 g 400 gExplicação dos símbolos PerfectView M5L, M7L, M7LX
