РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PerfectView M5L WAECO

Инструкция по монтажу и эксплуатации

PL 187 Monitor LCD

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

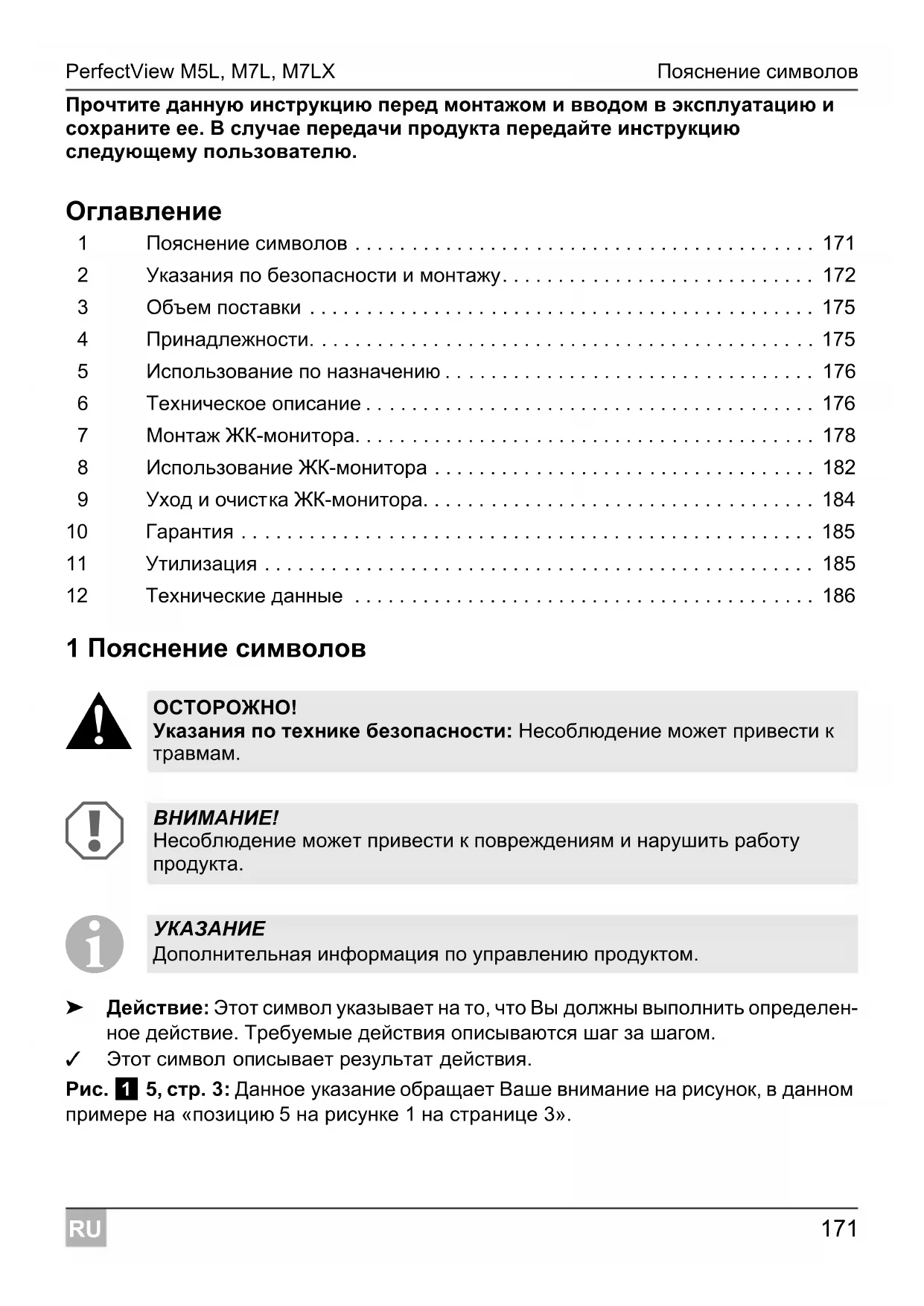

Оглавление

1 Пояснение символов 171
2 Указания по безопасности и монтажу.... 172
3 Объем поставки 175
4 Принадлежности.... 175
5 Использование по назначению.... 176
6 Техническое описание ..... 176
7 Монтаж ЖК-монитора.... 178
8 Использование ЖК-монитора 182
9 Уход и очистка ЖК-монитора.... 184
10 Гарантия 185
11 Утилизация 185
12 Технические данные 186

1 Пояснение символов

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за шагом.
√ Этот символ описывает результат действия.

Рис. 1 5, стр. 3: Данное указание обращает Ваше внимание на рисунок, в данном примере на «позицию 5 на рисунке 1 на странице 3».

2 Указания по безопасности и монтажу

Соблюдайте указания по технике безопасности и требования, предписанные изготовителем автомобиля и автомастерской!

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Ошибки монтажа или подключения
  ● Повреждения продукта из-за механических воздействий и перенапряжений
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

ВНИМАНИЕ! Опасность повреждения!

• Вследствие опасности короткого замыкания перед работами на электрической системе автомобиля всегда отсоединяйте клемму отрицательного полюса.
  В автомобилях с добавочной аккумуляторной батареей Вы и на ней должны отсоединить клемму отрицательного полюса.
• Неудовлетворительное присоединение проводов может привести к тому, что вследствие короткого замыкания
  – возникает возгорание кабелей ,
  – срабатывает надувная подушка безопасности,
  — получают повреждения электронные устройства управления,
  – выходят из строя электрические функции (указатели поворота, сигнал торможения, звуковой сигнал, зажигание, освещение).

Поэтому соблюдайте следующие указания:

- Используйте при работах на следующих линиях только изолированные кабельные зажимы, штекеры и наружные штекеры:

– 30 (вход положительного полюса батареи, прямой),
– 15 (включенный положительный полюс, за аккумуляторной батареей),
– 31 (обратная цепь от аккумуляторной батареи, корпус),
– 58 (фара заднего хода).

Не используйте клеммовые колодки.

- Для соединения кабелей используйте обжимные клещи (рис. 1 11, стр. 2).

● Привинтите кабель при соединениях к проводу 31 (корпус)

– с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или

– с помощью кабельного зажима и самонарезающего винта к листу кузова.

Обеспечивайте хорошее соединение с корпусом!

При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозависимые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные.

• В зависимости от оснащения автомобиля, вам придется заново настроить следующие данные:
  – Код радиоприемника
  – Часы автомобиля
• Таймер
  – Бортовой компьютер
  – Положение сидений

Указания по настройке приведены в соответствующей инструкции по эксплуатации.

При монтаже соблюдайте следующие указания:

ОСТОРОЖНО!

• Крепите монитор так, чтобы он ни при каких условиях (резком торможении, аварии) не мог отсоединиться, тем самым приводя к травмам пассажиров.
• Не крепите монитор в радиусе действия надувных подушек безопасности, т. к. в противном случае при их срабатывании имеется опасность травмирования.

При работах на электрической системе соблюдайте следующие указания:

- Для проверки напряжения в электрических линиях используйте только диодную контрольную лампу (рис. 1 1, стр. 2) или вольтметр (рис. 1 2, стр. 2). Контрольные лампы с нитью накала (рис. 1 3, стр. 2) потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомобиля.

● При прокладке электрических линий следите за тем, чтобы они

– не перегибались и не скручивались,
— не терлись о кромки,
– не прокладывались без защиты через вводы, имеющие острые кромки (рис. 3, стр. 3).

● Заизолируйте все линии и соединения.

- Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционной лентой, например, за имеющиеся линии.

При обращении с ЖК-монитором соблюдайте следующие указания:

ОСТОРОЖНО!

• Лица (включая детей), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний, не в состоянии пользоваться данным изделием, не должны использовать это изделие без постоянного присмотра или инструктажа ответственного лица.
• Не вскрывайте монитор (рис. 4, стр. 3).
• Не погружайте монитор в воду (рис. 5, стр. 3); монитор не является водонепроницаемым.
• Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр. 4).
• Не управляйте монитором влажными руками.
  ● Выводите монитор из работы, если поврежден корпус.

ВНИМАНИЕ!

● Присоединяйте правильное напряжение.
- Не используйте монитор в окружении, которое - подвергается действию прямых солнечных лучей, - подвергается сильным колебаниям температуры, - имеет большую влажность воздуха, - имеет плохую вентиляцию, - содержит большое количество пыли или масла.

- Не нажимайте на ЖК-дисплей.

- Не допускайте падения монитора.

- Если монитор используется в автомобиле, то во время работы автомобиль должен двигаться, чтобы не разряжалась его аккумуляторная батарея.

- Качество изображения может ухудшиться, если близи имеются сильные электромагнитные поля. Поэтому не устанавливайте монитор вблизи громкоговорителей.

3 Объем поставки

No на рис. 9, стр. 4	Кол-во	Наименование	No арт.M5L M7L
1	1	Монитор 9102100006	9102100007
2	1	Держатель монитора	9102200052	9102200053
3	1	Опора держателя	9102200054
–	1	Питающий кабель	9102200055
–	–	Крепежный материал

No на рис. 9, стр. 4	Кол-во	Наименование	No арт.M7LX
1	1	Монитор 9102100008
2	1	Держатель монитора	9102200053
3	1	Опора держателя	9102200054
–	1	Питающий кабель	9102200056
–	–	Крепежный материал

4 Принадлежности

Продается в качестве принадлежности (не входит в объем поставки):

Наименование	No арт.
Держатель монитора с опорой для M5L	9102200049
Держатель монитора с опорой для M7L	9102200050

5 Использование по назначению

ЖК-мониторы PerfectView M5L, M7L и M7LX - это мониторы, предназначенные преимущественно для использования в автомобилях. Их можно использовать для присоединения камер (например, парковочных видеосистем) или других источников видеосигналов.

ЖК-мониторы рассчитаны на использование в любых автомобилях.

6 Техническое описание

6.1 Описание работы

ЖК-монитор - это монитор, к которому можно подключить камеры (например, парковочной видеосистемы) или другие источники видеосигналов (например, телевизор). Возможно переключение туда и обратно между источниками видеосигналов.

Монитор предлагает управляющие линии, с помощью которых можно автоматически активировать камеры.

Для крепления и электрического присоединения он надевается на держатель. Благодаря системе Easylink монитор можно легко снять с держателя. Таким образом, его можно снять в целях предотвращения хищения или использовать на нескольких грузовых автомобилях одного автомобильного парка.

Мониторы M5L и M7L могут работать с двумя камерами.

Монитор M7LX может работать с тремя камерами. Наряду с обычным управлением, три камеры могут включаться автоматически одна за другой. Этот монитор дополнительно имеется на дисплее индикатор расстояния, который автоматически активируется при включении передачи заднего входа.

Дополнительно к монитору можно подключить еще один источник видеосигналов, например, камеру заднего вида на прицепе (режим работы с прицепом). Этот дополнительный видеовход оснащен распознаванием сигнала: если к этому видеовходу подключен источник видеосигналов, то автоматически деактивируется видеовход С1 (например, камера заднего вида на тягаче), а вместо него показывается изображение от дополнительного видеовхода.

Яркость монитора автоматически адаптируется к окружающему освещению.

6.2 Органы управления

На мониторе имеются следующие органы управления:

No на рис.10, стр. 5	Наименование	Описание
1		Окошко сенсора для функции регулирования яркостиЯркость дисплея автоматически адаптируется к окружающему освещению.
2	C1/C2	1. Производит переключение с источника видеосигналов 1 на источник видеосигналов 2 (C1 и C2) и обратно.2. Выключает меню.3. M7LX:включает автоматическое переключение камер (камеры включаются с регулируемой периодичностью, например, для автомобиля для перевозки лошадей с контролем за несколькими стойлами).
3	MENU	1. Включает меню.2. Вызывает настраиваемые параметрыПараметры распределены по двум экранным страницам в следующей последовательности:Страница 1– Яркость («Brightness»)– Контрастность («Contrast»)– Цвет («Colour»)Страница 2– Язык («Language»): «немецкий» или «английский»– Исходные настройки («Default»): заводские настройки всех параметров– Камера1/Камера2 («Camera1/Camera2»): «нормальное» или «зеркальное»– M7LX: Камера3 («Camera3»): «нормальное» или «зеркальное»– M7LX: Расстояние (Distance): настройка меток расстояния
4	–	Уменьшает значение выбранного параметра.
5	+	Увеличивает значение выбранного параметра.
6	+	Включает и выключает монитор.
7		USB-выход для зарядки (5 В, 500 мА)

No на рис.10,стр. 5

Наименование

Описание

8 Держатель монитора

9 Громкоговоритель

7 Монтаж ЖК-монитора

7.1 Требуемый инструмент (рис. 1, стр. 2)

Для установки и монтажа требуется следующий инструмент:

● Линейка (4)
- Кернер (5)
● Молоток (6)
- Комплект сверел (7)
• Дрель (8)
- Отвертка (9)

Для электрического подключения и его проверки требуются следующие вспомогательные средства:

● Диодная контрольная лампа (1) или вольтметр (2)
- Изоляционная лента (10)
- Термоусадочный рукав
- Промышленный фен (11)
- Обжимные клещи (12)
● При известных обстоятельствах, паяльник (13)
● При известных обстоятельствах, оловянный припой (14)
● При известных обстоятельствах, проходные втулки

Для крепления кабелей могут потребоваться также кабельные стяжки.

7.2 Монтаж монитора

ОСТОРОЖНО! Опасность травмирования!

Выберите место для монитора так, чтобы ни при каких условиях (например, резком торможении, аварии) не возникала опасность травмирования пассажиров.

При монтаже соблюдайте следующие указания:

• Выберите пригодное место монтажа, обеспечивающее беспрепятственный обзор монитора (рис. 6 и рис. 7, стр. 3).

• Не крепите монитор в зоне соударения с головой или в радиусе действия надувных подушек безопасности. В противном случае при срабатывании имеется опасность травмирования.

• Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр. 4).
  ● Место монтажа должно быть ровным.

• Убедитесь в том, что под выбранным местом монтажа имеется свободное пространство, необходимое для установки шайб и гаек.
• Предварительно проверьте, имеется ли достаточно свободного места для выхода сверла (рис. 2, стр. 3).
• Учитывайте вес монитора. При необходимости, предусмотрите усиление (большие подкладные шайбы или пластины).
  ● Убедитесь в том, что можно проложить кабель к монитору.

Определение места монтажа

Используя крепежную планку, установите монитор на держатель (рис. 11 А, стр. 6).
Установите держатель монитора с крепежной планкой на основание держателя и зафиксируйте его гайкой с накаткой (рис. 11 В, стр. 6).
Для пробы расположите монитор с установленной опорой держателя.
Разметьте контуры углов основания держателя на панели приборов.
Отвинтите основание от держателя монитора.

УКАЗАНИЕ

Теперь можно приклеить основание держателя или закрепить его винта- ми.

Приклеивание держателя монитора к панели приборов (рис. 12 А, стр. 6)

▶ Снимите пленку с основания держателя.
▶ Приклейте основание в требуемом месте.

Привинчивание держателя монитора к панели приборов (рис. 12 В, стр. 6)

Установите опору держателя в пределах ранее размеченных контуров.

Разметьте четыре центра сверления.

▶ Просверлите в ранее размеченных точках по одному отверстию 2 мм.

Привинтите основание самонарезающими винтами 4 x 20 мм.

Крепление монитора

Установите монитор с крепежной планкой на основание держателя и зафиксируйте его гайкой с накаткой (рис. 11, стр. 6).

7.3 Электрическое подключение монитора

Электрическая схема ЖК-монитора приведена на рис. 14, стр. 7.

№ на рис. 14, Наименование стр. 7

1 Монитор

2 20-конт. разъем

3 Линия питания монитора

4 20-конт. штекер

5 Положительный кабель 12–24 В (красный): присоединение к положительному полюсу системы зажигания (включенный «плюс», зажим 15) или к положительному полюсу батареи (зажим 30)

6 Кабель для соединения с корпусом (черный): присоединение к отрицательному полюсу источника напряжения

7 Кабель (зеленый): вход сигнала управления для видеовхода C1, например, для присоединения к фаре заднего хода

8 Кабель (белый): вход сигнала управления для видеовхода С2, например, боковой камеры

9 6-конт. разъем С1 (присоединение к источнику видеосигнала 1)

10 6-конт. разъем С2 (присоединение к источнику видеосигнала 2)

11 6-конт. разъем С3 (присоединение к источнику видеосигнала 3) Только M5L, M7L: с распознаванием видеосигнала

12 Только M7LX: 6-конт. разъем C4 (присоединение к источнику видеосигнала 4, с распознаванием видеосигнала)

13 Только M7LX: кабель (синий): вход сигнала управления для видеовхода С3

ВНИМАНИЕ!

Неправильная прокладка и соединения кабелей ведут к постоянным выходам из строя или повреждениям деталей.

Правильная прокладка и соединения кабелей - основное условие длительной, бесперебойной работы дополнительно установленных компонентов.

При прокладке соединительных кабелей соблюдайте следующие указания:

• Для ввода соединительных кабелей используйте, по возможности, оригинальные вводы или другие сквозные отверстия, например, вентиляционные решетки. Если сквозные отверстия отсутствуют, необходимо просверлить отверстие 20 мм. Предварительно проверьте, имеется ли достаточно свободного места для выхода сверла (рис. 2, стр. 3).
• Во избежание повреждений кабелей всегда соблюдайте при их прокладке достаточное расстояние до горячих узлов автомобиля (светильников, нагревателей, вентиляторов и т. п.).
• Плотно обматывайте каждое соединение кабелей (в т. ч. и в автомобиле) качественной изоляционной лентой.
  ● При прокладке кабелей следите за тем, чтобы они

– не перегибались и не скручивались,
– не терлись о кромки,
– не прокладывались без защиты через вводы, имеющие острые кромки (рис. 3, стр. 3).

Подключение монитора в качестве парковочной видеосистемы (рис. 14, стр. 7)

▶ Проложите питающий кабель держателя монитора на панели приборов.
Вставьте штекер кабеля монитора (2) в гнездо (4) питающего кабеля (3).

ВНИМАНИЕ! Опасность повреждения!

При присоединении к источнику напряжения следите за правильностью полярности.

▶ Присоедините красный и черный кабели питающего кабеля к подходящему источнику напряжения:

– Присоедините красный кабель (5) к зажиму 15 (зажигание).
– Присоедините черный кабель (6) к зажиму 31 (корпус).

Если монитор должен быть активирован при включении передачи заднего входа, то присоедините зеленый кабель (7) к положительному проводу фары заднего хода.

УКАЗАНИЕ

Когда на зеленый кабель (7) подается напряжение, то активируется камера заднего вида. Камера заднего вида имеет приоритет.

Если монитор должен быть активирован, например, при включении указателей поворота, то присоедините следующий управляющий кабель к положительно-му проводу указателей поворота:

• M5L, M7L: белый кабель (8)
  – M7LX: белый кабель (8), синий кабель (13)

УКАЗАНИЕ

Когда на этот управляющий кабель подается напряжение, то активируется следующий видеовход:

● M5L, M7L: видеовход C2
● M7LX: видеовход C2, видеовход C3

Этот управляющий кабель служит линией сигнализации, например, для активирования боковой камеры при включении указателей поворота.

▶ При необходимости, соедините гнездо C1 (9) питающего кабеля со штекером источника видеосигнала 1 (например, камеры).
▶ При необходимости, соедините гнездо C2 (10) питающего кабеля со штекером источника видеосигнала 2 (например, боковой камеры).
Только M7LX: при необходимости, соедините гнездо C3 (11) питающего кабеля со штекером источника видеосигнала 3 (например, камеры заднего вида).

УКАЗАНИЕ

Учитывайте величину тока, потребляемого видеосистемой. Камеры оснащены нагревателями. Может течь ток силой не выше 1,5 А (три камеры в режиме обогрева). При непосредственном присоединении к аккумуляторной батарее используйте разъединитель. С его помощью можно легко и быстро отсоединить видеосистему от батареи, если автомобиль не будет использоваться длительное время.

Присоединение дополнительной камеры заднего вида (режим работы с прицепом)

M5L, M7L: при необходимости, соедините гнездо C3 (11) питающего кабеля со штекером дополнительной камеры заднего вида.
M7LX: при необходимости, соедините гнездо C4 (12) питающего кабеля со штекером дополнительной камеры заднего вида.

8 Использование ЖК-монитора

8.1 Включение монитора

▶ Для включения монитора нажмите выключатель «⏻» (рис. 10 6, стр. 5).
√ Появляется передаваемое изображение.

8.2 Выключение монитора

▶ Для выключения монитора нажмите выключатель «⏻» (рис. 10 6, стр. 5).
√Изображение исчезает.

8.3 Настройка монитора (рис. 10, стр. 5)

Вы можете следующим образом настроить монитор в соответствие с Вашими пожеланиями:

▶ Для выбора требуемого параметра нажмите кнопку «MENU» (3).

√ Настраиваемые параметры отображаются в следующей последовательности:

Страница 1:

– Яркость («Brightness»): 0 – 60
– Контрастность («Contrast»): 0 – 60
- Цвет («Colour»): 0 - 60

Страница 2:

– Язык («Language»): «немецкий» или «английский»
– Исходные настройки («Default»): заводские настройки всех параметров
– Камера1/Камера2 («Camera1/Camera2»): «нормальное» или «зеркальное»
– M7LX: Камера3 («Camera3»): «нормальное» или «зеркальное»
– M7LX: Расстояние (Distance): метки расстояния («Настройка меток расстояния (M7LX) (рис. 10, стр. 5)» на стр. 184)

Для настройки требуемого параметра нажмите кнопку «—» (4) или кнопку «+» (5).
Нажмите кнопку «—» (4), чтобы уменьшить значение выбранного параметра.
Нажмите кнопку «+—» (5), чтобы увеличить значение выбранного параметра.

8.4 Настройка источника виденосигнала (рис. 10, стр. 5)

УКАЗАНИЕ

Если Вы соединили зеленый кабель с фарой заднего хода, и на ней имеется напряжение, то автоматически активируется камера заднего вида V1 (см. «Использование монитора с двумя камерами заднего вида (режим работы с прицепом) (рис. 13, стр. 6)» на стр. 184).

M5L, M7L

Если Вы хотите переключить источник видеосигнала (с камеры 1 на камеру 2), то нажмите кнопку «С1/С2» (1).
√ Монитор переходит с изображения от камеры 1 на изображение от камеры 2 или наоборот.

M7LX

Если Вы хотите переключить источник видеосигнала, то нажмите кнопку «С1/С2/С3» (1).
√ Монитор сменяет изображения от камер в следующей последовательности: «Camera 1 – Camera 2 – Camera 3».

Если Вы хотите, чтобы камеры переключались автоматически, то нажмите кнопку «С1/С2/С3» (1) более чем на три секунды.

√ Монитор отображает режим «AUTO».

√ Монитор сменяет изображения от камер автоматически в последовательности: «Camera 1 – Camera 2 – Camera 3» с настроенной периодичностью. В этом режиме работы отсутствует звук..

Если Вы хотите настроить длительность отображения (от 2 с до 16 с): Нажмите кнопку «−» (4), чтобы уменьшить длительность отображения камер. Нажмите кнопку «−+» (5), чтобы увеличить длительность отображения камер.
Для завершения автоматического режима повторно нажмите кнопку «С1/С2/С3» (1).
√ Монитор отображает режим «MANUAL».

8.5 Использование монитора с двумя камерами заднего вида (режим работы с прицепом) (рис. 13, стр. 6)

Во время работы не требуется выполнять какие-либо настройки монитора. Монитор распознает автоматически, подключена ли одна или две камеры (например, на автомобиле с прицепом).

• Присоединена одна камера (например, тягач без прицепа): активируется присоединенная к С1 камера (1)
  ● Присоединены две камеры (например, тягач с прицепом):
• M5L, M7L: активируется присоединенная к C3 камера (2) (C1 не активна)
  – Только M7LX: активируется присоединенная к C4 камера (2) (C1 не активна).

8.6 Настройка меток расстояния (M7LX) (рис. 10, стр. 5)

При настройке меток расстояния соблюдайте следующий порядок действий:

▶ Для выбора требуемого параметра нажмите кнопку «MENU» (3).
√ Отображаются настраиваемые параметры.
Для выбора параметра «DIST ADJ» («Настройка меток расстояния») нажмите кнопку «MENU» (3).
▶ Для показа меток расстояния нажмите кнопку «—» (4).
Для выбора настраиваемых частей повторно нажмите кнопку «—» (4).
√ Настраиваемые части выделяются красным цветом.
Для настройки выделенной красным цветом части нажмите кнопку «+» (5). Вы можете переместить каждую метку расстояния в одно из трех положений. При первом нажатии активируется боковая метка, при втором – верхняя метка расстояния, при третьем – средняя, при четвертом – нижняя, и т. д.
▶ Для завершения настройки нажмите кнопку «MENU» (3).

9 Уход и очистка ЖК-монитора

ВНИМАНИЕ! Опасность повреждения!

• Не использовать для очистки острые или твердые инструменты, и. к. это может привести к повреждениям монитора.
• Перед очисткой монитора отсоедините кабели, чтобы не возникло короткое замыкание.

▶ Периодически очищайте монитор мягкой, влажной тряпкой.

10 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующее:

• неисправные компоненты,
• копию счета с датой покупки,
• причину рекламации или описание неисправности.

11 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Технические данные

	M5L M7L M7LX
Арт. No:	9102100006	9102100007	9102100008
Тип:	Цветной ЖК-мониторна тонкопленочных транзисторах
Размер дисплея:	4,8" (12,2 см)	7" (17,8 см)
Яркость:	ок. 350 кд/м
Разрешение дисплеяГхВ:	235000 пикселей	337000 пикселей
Телевизионный стандарт:	PAL/NTSC (автоматическое переключение)
Рабочее напряжение:	12–30 В---
Мощность:	макс. 10 Вт
USB-выход для зарядки:	5 В, 500 мА
Рабочая температура:	от –20 °C до 70 °C
Температура хранения:	от –25 °C до 80 °C
Относительная влаж-ность воздуха:	макс. 85 %
Вибростойкость:	5 g
Размеры в миллиметрах,ШхВхГ(с держателем):	144 x 145 x 118	186 x 145 x 118
Вес:	350 г	400 г

Допуски

Прибор имеет допуск e13.
