РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PerfectView M7LX WAECO

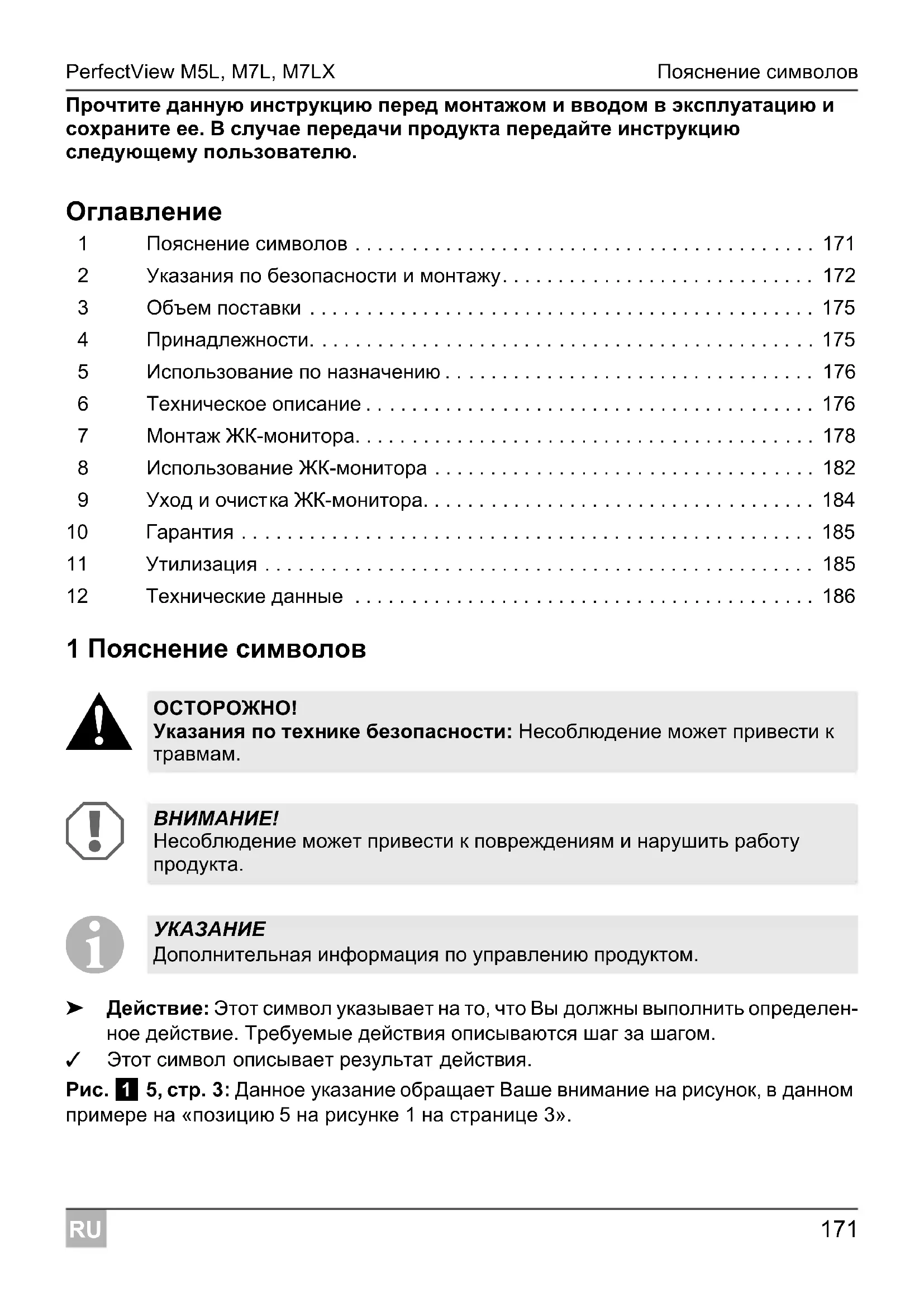

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

➤ Действие: Этот символ указывает на то, что Вы должны выполнить определен- ное действие. Требуемые действия описываются шаг за шагом. ✓ Этот символ описывает результат действия. Рис. 1 5, стр.3: Данное указание обращает Ваше внимание на рисунок, в данном примере на «позицию 5 на рисунке 1 на странице 3».

Указания по технике безопасности: Несоблюдение может привести к

Несоблюдение может привести к повреждениям и нарушить работу

Дополнительная информация по управлению продуктом.Указания по безопасности и монтажу PerfectView M5L, M7L, M7LX

2 Указания по безопасности и монтажу Соблюдайте указания по технике безопасности и требования, предписанные изготовителем автомобиля и автомастерской! Изготовитель не несет никакой ответственности за ущерб в следующих случаях: Ошибки монтажа или подключения Повреждения продукта из-за механических воздействий и перенапряжений Изменения в продукте, выполненные без однозначного разрешения изготовителя Использование в целях, отличных от указанных в данной

Поэтому соблюдайте следующие указания: Используйте при работах на следующих линиях только изолированные кабель- ные зажимы, штекеры и наружные штекеры: –30 (вход положительного полюса батареи, прямой), –15 (включенный положительный полюс, за аккумуляторной батареей), –31 (обратная цепь от аккумуляторной батареи, корпус), –58 (фара заднего хода). Не используйте клеммовые колодки. Для соединения кабелей используйте обжимные клещи (рис. 1 11, стр.2). Привинтите кабель при соединениях к проводу 31 (корпус) – с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или – с помощью кабельного зажима и самонарезающего винта к листу кузова. Обеспечивайте хорошее соединение с корпусом! ВНИМАНИЕ! Опасность повреждения! Вследствие опасности короткого замыкания перед работами на элек- трической системе автомобиля всегда отсоединяйте клемму отрица- тельного полюса. В автомобилях с добавочной аккумуляторной батареей Вы и на ней должны отсоединить клемму отрицательного полюса. Неудовлетворительное присоединение проводов может привести к то- му, что вследствие короткого замыкания – возникает возгорание кабелей

– срабатывает надувная подушка безопасности, – получают повреждения электронные устройства управления, – выходят из строя электрические функции (указатели поворота, сиг- нал торможения, звуковой сигнал, зажигание, освещение).PerfectView M5L, M7L, M7LX Указания по безопасности и монтажу

При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозависимые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные. В зависимости от оснащения автомобиля, вам придется заново настроить сле- дующие данные: – Код радиоприемника – Часы автомобиля

– Бортовой компьютер – Положение сидений Указания по настройке приведены в соответствующей инструкции по эксплуа-

При монтаже соблюдайте следующие указания:

При работах на электрической системе соблюдайте следующие указания: Для проверки напряжения в электрических линиях используйте только диод- ную контрольную лампу (рис. 1 1, стр.2) или вольтметр (рис. 1 2, стр.2). Контрольные лампы с нитью накала (рис. 1 3, стр.2) потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомоби-

При прокладке электрических линий следите за тем, чтобы они – не перегибались и не скручивались, – не терлись о кромки, – не прокладывались без защиты через вводы, имеющие острые кромки (рис. 3, стр.3). Заизолируйте все линии и соединения. Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционной лентой, например, за имеющиеся

Крепите монитор так, чтобы он ни при каких условиях (резком торможе- нии, аварии) не мог отсоединиться, тем самым приводя к травмам пассажиров. Не крепите монитор в радиусе действия надувных подушек безопасно- сти, т. к. в противном случае при их срабатывании имеется опасность травмирования.Указания по безопасности и монтажу PerfectView M5L, M7L, M7LX

При обращении с ЖК-монитором соблюдайте следующие указания:

Лица (включая детей), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опы- та или знаний, не в состоянии пользоваться данным изделием, не должны использовать это изделие без постоянного присмотра или инструктажа ответственного лица. Не вскрывайте монитор (рис. 4, стр.3). Не погружайте монитор в воду (рис. 5, стр.3); монитор не является водонепроницаемым. Монитор не должен ограничивать видимость при управлении автомо- билем (рис. 8, стр.4). Не управляйте монитором влажными руками. Выводите монитор из работы, если поврежден корпус.

Присоединяйте правильное напряжение. Не используйте монитор в окружении, которое – подвергается действию прямых солнечных лучей, – подвергается сильным колебаниям температуры, – имеет большую влажность воздуха, – имеет плохую вентиляцию, – содержит большое количество пыли или масла. Не нажимайте на ЖК-дисплей. Не допускайте падения монитора. Если монитор используется в автомобиле, то во время работы автомо- биль должен двигаться, чтобы не разряжалась его аккумуляторная ба-

Качество изображения может ухудшиться, если близи имеются силь- ные электромагнитные поля. Поэтому не устанавливайте монитор вблизи громкоговорителей.PerfectView M5L, M7L, M7LX Объем поставки

3 Объем поставки 4 Принадлежности Продается в качестве принадлежности (не входит в объем поставки):

рис. 9, стр.4 Кол-во Наименование

M5L M7L 11Монитор 9102100006 9102100007 21Держатель монитора 9102200052 9102200053 31Опора держателя 9102200054 –1Питающий кабель 9102200055 ––Крепежный материал

рис. 9, стр.4 Кол-во Наименование

M7LX 11Монитор 9102100008 21Держатель монитора 9102200053 31Опора держателя 9102200054 –1Питающий кабель 9102200056 ––Крепежный материал Наименование № арт. Держатель монитора с опорой для M5L 9102200049 Держатель монитора с опорой для M7L 9102200050Использование по назначению PerfectView M5L, M7L, M7LX

5 Использование по назначению ЖК-мониторы PerfectView M5L, M7L и M7LX - это мониторы, предназначенные пре- имущественно для использования в автомобилях. Их можно использовать для при- соединения камер (например, парковочных видеосистем) или других источников видеосигналов. ЖК-мониторы рассчитаны на использование в любых автомобилях. 6 Техническое описание

ЖК-монитор - это монитор, к которому можно подключить камеры (например, пар- ковочной видеосистемы) или другие источники видеосигналов (например, телеви- зор). Возможно переключение туда и обратно между источниками видеосигналов. Монитор предлагает управляющие линии, с помощью которых можно автоматиче- ски активировать камеры. Для крепления и электрического присоединения он надевается на держатель. Бла-

системе Easylink монитор можно легко снять с держателя. Таким образом, его можно снять в целях предотвращения хищения или использовать на нескольких грузовых автомобилях одного автомобильного парка. Мониторы M5L и M7L могут работать с двумя камерами. Монитор M7LX может работать с тремя камерами. Наряду с обычным управлением, три камеры могут включаться автоматически одна за другой. Этот монитор допол- нительно имеется на дисплее индикатор расстояния, который автоматически акти- вируется при включении передачи заднего входа. Дополнительно к монитору можно подключить еще один источник видеосигналов, например, камеру заднего вида на прицепе (режим работы с прицепом). Этот до- полнительный видеовход оснащен распознаванием сигнала: если к этому видеов

ходу подключен источник видеосигналов, то автоматически деактивируется видеовход С1 (например, камера заднего вида на тягаче), а вместо него показыва- ется изображение от дополнительного видеовхода. Яркость монитора автоматически адаптируется к окружающему освещению.PerfectView M5L, M7L, M7LX Техническое описание

6.2 Органы управления

На мониторе имеются следующие органы управления:

1 Окошко сенсора для функции регулирования яркости Яркость дисплея автоматически адаптируется к окружаю- щему освещению. 2 C1/C2 1. Производит переключение с источника видеосигналов 1 на источник видеосигналов 2 (C1 и C2) и обратно.

3. M7LX: включает автоматическое переключение

камер (камеры включаются с регулируемой перио- дичностью, например, для автомобиля для перевозки лошадей с контролем за несколькими

3MENU 1.Включает меню.

2. Вызывает настраиваемые параметры

Параметры распределены по двум экранным страни- цам в следующей последовательности: Страница 1 – Яркость («Brightness») – Контрастность («Contrast») – Цвет («Colour») Страница 2 – Язык («Language»): «немецкий» или «англий-

– Исходные настройки («Default»): заводские на- стройки всех параметров – Камера1/Камера2 («Camera1/Camera2»): «нор- мальное» или «зеркальное» – M7LX: Камера3 («Camera3»): «нормальное» или «зеркальное» – M7LX: Расстояние (Distance): настройка меток

4– Уменьшает значение выбранного параметра. 5+ Увеличивает значение выбранного параметра. 6 P Включает и выключает монитор. 7USB-выход для зарядки (5 В, 500 мА)Монтаж ЖК-монитора PerfectView M5L, M7L, M7LX

7 Монтаж ЖК-монитора

7.1 Требуемый инструмент (рис. 1, стр.2)

Для установки и монтажа требуется следующий инструмент: Линейка (4) Кернер (5) Молоток (6) Комплект сверел (7) Дрель (8) Отвертка (9) Для электрического подключения и его проверки требуются следующие вспомо- гательные средства: Диодная контрольная лампа (1) или вольтметр (2) Изоляционная лента (10) Термоусадочный рукав Промышленный фен (11) Обжимные клещи (12) При известных обстоятельствах, паяльник (13) При известных обстоятельствах, оловянный припой (14) При известных обстоятельствах, проходные втулки Для крепления кабелей могут потребоваться также кабельные стяжки.

При монтаже соблюдайте следующие указания: Выберите пригодное место монтажа, обеспечивающее беспрепятственный об- зор монитора (рис. 6 и рис. 7, стр.3). Не крепите монитор в зоне соударения с головой или в радиусе действия над- увных подушек безопасности. В противном случае при срабатывании имеется опасность травмирования. 8 Держатель монитора 9 Громкоговоритель ОСТОРОЖНО! Опасность травмирования! Выберите место для монитора так, чтобы ни при каких условиях (напри- мер, резком торможении, аварии) не возникала опасность травмирования пассажиров.

Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр.4). Место монтажа должно быть ровным. Убедитесь в том, что под выбранным местом монтажа имеется свободное про- странство, необходимое для установки шайб и гаек. Предварительно проверьте, имеется ли достаточно свободного места для вы- хода сверла (рис. 2, стр.3). Учитывайте вес монитора. При необходимости, предусмотрите усиление (большие подкладные шайбы или пластины). Убедитесь в том, что можно проложить кабель к монитору. Определение места монтажа ➤ Используя крепежную планку, установите монитор на держатель (рис. a A, стр.6). ➤ Установите держатель монитора с крепежной планкой на основание держателя и зафиксируйте его гайкой с накаткой (рис. a B, стр.6). ➤ Для пробы расположите монитор с установленной опорой держателя. ➤ Разметьте контуры углов основания держателя на панели приборов. ➤ Отвинтите основание от держателя монитора.

Приклеивание держателя монитора к панели приборов (рис. b A, стр.6) ➤ Снимите пленку с основания держателя. ➤ Приклейте основание в требуемом месте. Привинчивание держателя монитора к панели приборов (рис. b B, стр.6) ➤ Установите опору держателя в пределах ранее размеченных контуров. ➤ Разметьте четыре центра сверления. ➤ Просверлите в ранее размеченных точках по одному отверстию 2

➤ Привинтите основание самонарезающими винтами 4 x 20 мм. Крепление монитора ➤ Установите монитор с крепежной планкой на основание держателя и зафикси- руйте его гайкой с накаткой (рис. a, стр.6).

Теперь можно приклеить основание держателя или закрепить его винта- ми.Монтаж ЖК-монитора PerfectView M5L, M7L, M7LX

7.3 Электрическое подключение монитора

Электрическая схема ЖК-монитора приведена на рис. d, стр.7.

рис. d, стр.7 Наименование 1 Монитор 2 20-конт. разъем 3 Линия питания монитора 4 20-конт. штекер 5 Положительный кабель 12–24 В (красный): присоединение к поло- жительному полюсу системы зажигания (включенный «плюс», зажим 15) или к положительному полюсу батареи (зажим 30) 6 Кабель для соединения с корпусом (черный): присоединение к отри- цательному полюсу источника напряжения 7 Кабель (зеленый): вход сигнала управления для видеовхода C1,

для присоединения к фаре заднего хода 8 Кабель (белый): вход сигнала управления для видеовхода C2, например, боковой камеры 96-конт. разъем C1 (присоединение к источнику видеосигнала 1) 10 6-конт. разъем C2 (присоединение к источнику видеосигнала 2) 11 6-конт. разъем C3 (присоединение к источнику видеосигнала 3) Только M5L, M7L: с распознаванием видеосигнала 12 Только M7LX: 6-конт. разъем C4 (присоединение к источнику видеосигнала 4, с распознаванием видеосигнала)

Только M7LX: кабель (синий): вход сигнала управления для видеов- хода C3

Неправильная прокладка и соединения кабелей ведут к постоянным вы- ходам из строя или повреждениям деталей. Правильная прокладка и соединения кабелей - основное условие дли- тельной, бесперебойной работы дополнительно установленных компо- нентов.PerfectView M5L, M7L, M7LX Монтаж ЖК-монитора

При прокладке соединительных кабелей соблюдайте следующие указания: Для ввода соединительных кабелей используйте, по возможности, оригиналь- ные вводы или другие сквозные отверстия, например, вентиляционные решет- ки. Если сквозные отверстия отсутствуют, необходимо просверлить отверстие 20 мм. Предварительно проверьте, имеется ли достаточно свобод- ного места для выхода сверла (рис. 2, стр.3). Во избежание повреждений кабелей всегда соблюдайте при их прокладке до- статочное расстояние до горячих узлов автомобиля (светильников, нагревате- лей, вентиляторов и т. п.). Плотно обматывайте каждое соединение кабелей (в т. ч. и в автомобиле) каче- ственной изоляционной лентой. При прокладке кабелей следите за тем, чтобы они – не перегибались и не скручивались,

терлись о кромки, – не прокладывались без защиты через вводы, имеющие острые кромки (рис. 3, стр.3). Подключение монитора в качестве парковочной видеосистемы (рис. d, стр.7) ➤ Проложите питающий кабель держателя монитора на панели приборов. ➤ Вставьте штекер кабеля монитора (2) в гнездо (4) питающего кабеля (3).

➤ Присоедините красный и черный кабели питающего кабеля к подходящему источнику напряжения: – Присоедините красный кабель (5) к зажиму 15 (зажигание). – Присоедините черный кабель (6) к зажиму 31 (корпус). ➤ Если монитор должен быть активирован при включении передачи заднего вхо- да, то присоедините зеленый кабель (7) к положительному проводу фары зад-

➤ Если монитор должен быть активирован, например, при включении указателей поворота, то присоедините следующий управляющий кабель к положительно- му проводу указателей поворота: – M5L, M7L: белый кабель (8) – M7LX: белый кабель (8), синий кабель (13) ВНИМАНИЕ! Опасность повреждения! При присоединении к источнику напряжения следите за правильностью полярности.

Когда на зеленый кабель (7) подается напряжение, то активируется каме- ра заднего вида. Камера заднего вида имеет приоритет.Использование ЖК-монитора PerfectView M5L, M7L, M7LX

Этот управляющий кабель служит линией сигнализации, например, для активиро- вания боковой камеры при включении указателей поворота. ➤ При необходимости, соедините гнездо C1 (9) питающего кабеля со штекером источника видеосигнала 1 (например, камеры). ➤ При необходимости, соедините гнездо C2 (10) питающего кабеля со штекером источника видеосигнала 2 (например, боковой камеры). ➤ Только M7LX: при необходимости, соедините гнездо C3 (11 ) питающего кабе- ля со штекером источника видеосигнала 3 (например, камеры заднего вида).

Присоединение дополнительной камеры заднего вида (режим работы с при-

➤ M5L, M7L: при необходимости, соедините гнездо C3 (11) питающего кабеля со штекером дополнительной камеры заднего вида. ➤ M7LX: при необходимости, соедините гнездо C4 (12) питающего кабеля со ште- кером дополнительной камеры заднего вида. 8 Использование ЖК-монитора

8.1 Включение монитора

➤ Для включения монитора нажмите выключатель «P» (рис. 0 6, стр.5). ✓ Появляется передаваемое изображение.

8.2 Выключение монитора

➤ Для выключения монитора нажмите выключатель «P» (рис. 0 6, стр.5). ✓ Изображение исчезает.

8.3 Настройка монитора (рис. 0, стр.5)

Вы можете следующим образом настроить монитор в соответствие с Вашими поже-

➤ Для выбора требуемого параметра нажмите кнопку «MENU» (3).

Когда на этот управляющий кабель подается напряжение, то активирует- ся следующий видеовход: M5L, M7L: видеовход C2 M7LX: видеовход C2, видеовход C3

Учитывайте величину тока, потребляемого видеосистемой. Камеры осна- щены нагревателями. Может течь ток силой не выше 1,5 A (три камеры в режиме обогрева). При непосредственном присоединении к аккумулятор- ной батарее используйте разъединитель. С его помощью можно легко и быстро отсоединить видеосистему от батареи, если автомобиль не будет использоваться длительное время.PerfectView M5L, M7L, M7LX Использование ЖК-монитора

✓ Настраиваемые параметры отображаются в следующей последовательности: Страница 1: – Яркость («Brightness»): 0 – 60 – Контрастность («Contrast»): 0 – 60 – Цвет («Colour»): 0 – 60 Страница 2: – Язык («Language»): «немецкий» или «английский» – Исходные настройки («Default»): заводские настройки всех параметров – Камера1/Камера2 («Camera1/Camera2»): «нормальное» или «зеркальное» – M7LX: Камера3 («Camera3»): «нормальное» или «зеркальное» – M7LX: Расстояние (Distance): метки расстояния («Настройка меток рассто- яния (M7LX) (рис. 0, стр.5)» на стр. 184) ➤ Для настройки требуемого параметра нажмите кнопку «–» (4) или кнопку «+» (5). ➤ Нажмите кнопку «–» (4), чтобы уменьшить значение выбранного параметра. ➤ Нажмите кнопку «+–» (5), чтобы увеличить значение выбранного параметра.

8.4 Настройка источника виденосигнала (рис. 0, стр.5)

M5L, M7L ➤ Если Вы хотите переключить источник видеосигнала (с камеры 1 на камеру 2), то нажмите кнопку «C1/C2» (1). ✓ Монитор переходит с изображения от камеры 1 на изображение от камеры 2 или наоборот. M7LX ➤ Если Вы хотите переключить источник видеосигнала, то нажмите кнопку «C1/C2/C3» (1). ✓ Монитор сменяет изображения от камер в следующей последовательности: «Camera 1 – Camera 2 – Camera 3».

хотите, чтобы камеры переключались автоматически, то нажмите кнопку «C1/C2/C3» (1) более чем на три секунды. ✓ Монитор отображает режим «AUTO». ✓ Монитор сменяет изображения от камер автоматически в последовательности: «Camera 1 – Camera 2 – Camera 3» с настроенной периодичностью. В этом режиме работы отсутствует звук..

Если Вы соединили зеленый кабель с фарой заднего хода, и на ней име- ется напряжение, то автоматически активируется камера заднего вида V1 (см. «Использование монитора с двумя камерами заднего вида (режим работы с прицепом) (рис. c, стр.6)» на стр. 184).Уход и очистка ЖК-монитора PerfectView M5L, M7L, M7LX

➤ Если Вы хотите настроить длительность отображения (от 2 с до 16 с): Нажмите кнопку «–» (4), чтобы уменьшить длительность отображения камер. Нажмите кнопку «–+» (5), чтобы увеличить длительность отображения камер. ➤ Для завершения автоматического режима повторно нажмите кнопку «C1/C2/C3» (1). ✓ Монитор отображает режим «MANUAL».

8.5 Использование монитора с двумя камерами заднего вида

(режим работы с прицепом) (рис. c, стр.6) Во время работы не требуется выполнять какие-либо настройки монитора. Монитор распознает автоматически, подключена ли одна или две камеры (например, на ав- томобиле с прицепом). Присоединена одна камера (например, тягач без прицепа): активируется присоединенная к С1 камера (1) Присоединены две камеры (например, тягач с прицепом): – M5L, M7L: активируется присоединенная к С3 камера (2) (C1 не активна) – Только M7LX: активируется присоединенная к С4 камера (2) (C1 не активна).

8.6 Настройка меток расстояния (M7LX) (рис. 0, стр.5)

При настройке меток расстояния соблюдайте следующий порядок действий: ➤ Для выбора требуемого параметра нажмите кнопку «MENU» (3). ✓ Отображаются настраиваемые параметры. ➤ Для выбора параметра «DIST ADJ» («Настройка меток расстояния») нажмите кнопку «MENU» (3). ➤ Для показа меток расстояния нажмите кнопку «–» (4). ➤ Для выбора настраиваемых частей повторно нажмите кнопку «–» (4). ✓ Настраиваемые части выделяются красным цветом.

Для настройки выделенной красным цветом части нажмите кнопку «+» (5). Вы можете переместить каждую метку расстояния в одно из трех положений. При первом нажатии активируется боковая метка, при втором – верхняя метка расстояния, при третьем – средняя, при четвертом – нижняя, и т. д. ➤ Для завершения настройки нажмите кнопку «MENU» (3). 9 Уход и очистка ЖК-монитора

➤ Периодически очищайте монитор мягкой, влажной тряпкой. ВНИМАНИЕ! Опасность повреждения! Не использовать для очистки острые или твердые инструменты, и. к. это может привести к повреждениям монитора. Перед очисткой монитора отсоедините кабели, чтобы не возникло ко- роткое замыкание.PerfectView M5L, M7L, M7LX Гарантия

10 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на обо- ротной стороне инструкции) или в торговую организацию. В целях проведения ремонта или гарантийного обслуживания Вы должны также по- слать следующее: неисправные компоненты, копию счета с датой покупки, причину рекламации или описание неисправности. 11 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.Технические данные PerfectView M5L, M7L, M7LX

12 Технические данные

Прибор имеет допуск e13. M5L M7L M7LX Арт. №: 9102100006 9102100007 9102100008 Тип: Цветной ЖК-монитор на тонкопленочных транзисторах Размер дисплея:4,8" (12,2 см) 7" (17,8 см) Яркость: ок. 350 кд/м Разрешение дисплея Г x В: 235000 пикселей 337000 пикселей Телевизионный стандарт:PAL/NTSC (автоматическое переключение) Рабочее напряжение:12–30 Вg Мощность: макс. 10 Вт USB-выход для зарядки:5В, 500 мА Рабочая температура: от –20 °C до 70 °C Температура хранения: от –25 °C до 80 °C Относительная влаж- ность воздуха: макс. 85 % Вибростойкость:5 g Размеры в миллиметрах, Ш x В x Г (с держателем): 144 x 145 x 118 186 x 145 x 118 Вес: 350 г 400 гPerfectView M5L, M7L, M7LX Objaśnienia symboli
