HASZNÁLATI ÚTMUTATÓ PerfectView M7LX WAECO

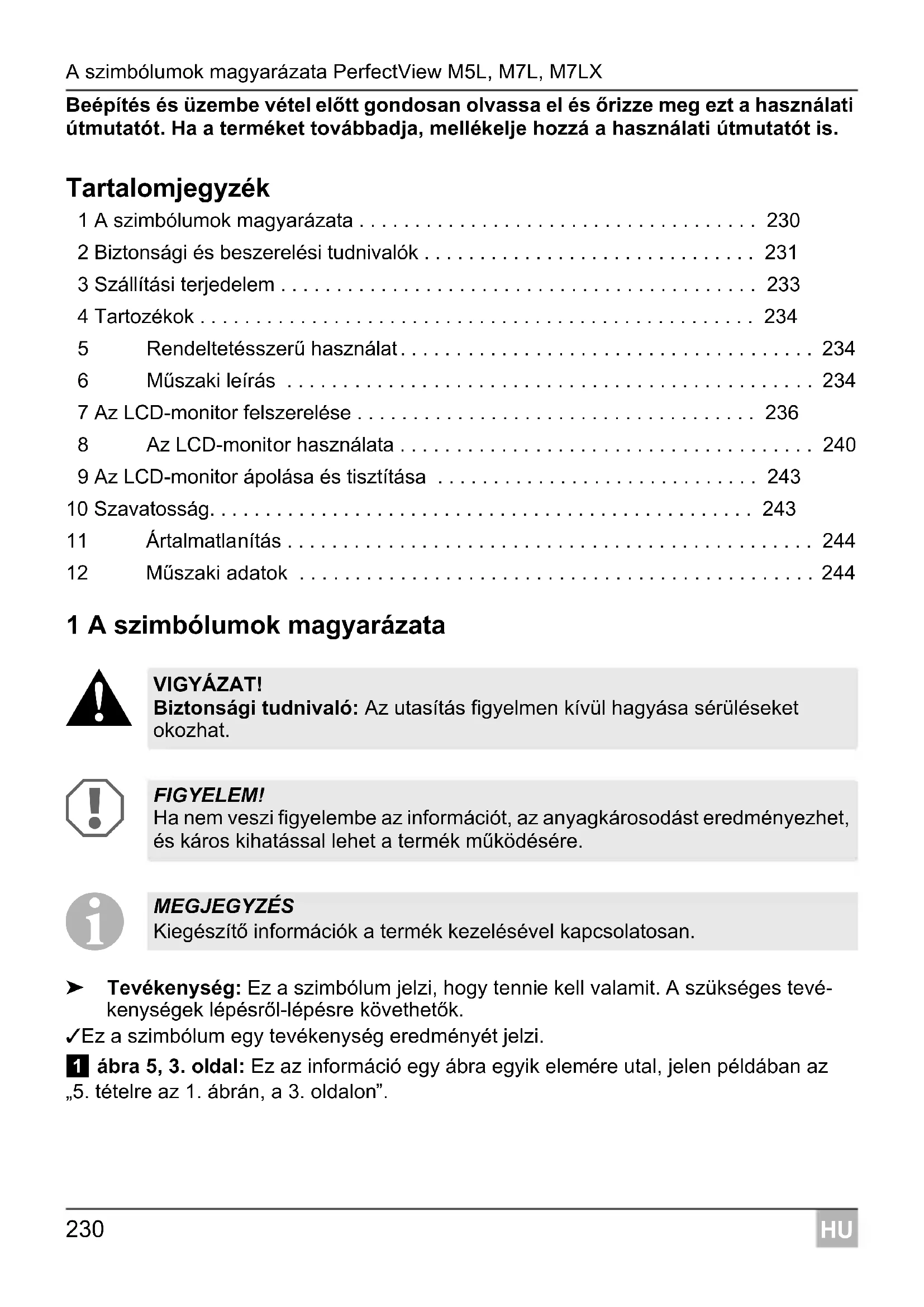

• Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is. Tartalomjegyzék 1 A szimbólumok magyarázata p. 230
• 2 Biztonsági és beszerelési tudnivalók p. 231
• 3 Szállítási terjedelem p. 233
• 4 Tartozékok p. 234
• 5 Rendeltetésszerű használat p. 234
• 6Műszaki leírás p. 234
• 7 Az LCD-monitor felszerelése p. 236
• 8 Az LCD-monitor használata p. 240
• 9 Az LCD-monitor ápolása és tisztítása p. 243
• 10 Szavatosság p. 243
• 11 Ártalmatlanítás p. 244
• 12 Műszaki adatok 1 A szimbólumok magyarázata p. 244

➤ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevé- kenységek lépésről-lépésre követhetők. ✓ Ez a szimbólum egy tevékenység eredményét jelzi. 1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”. VIGYÁZAT! Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat. FIGYELEM! Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére. MEGJEGYZÉS Kiegészítő információk a termék kezelésével kapcsolatosan.PerfectView M5L, M7L, M7LX Biztonsági és beszerelési tudnivalók

2 Biztonsági és beszerelési tudnivalók Vegye figyelembe a járműgyártó és a gépjármű-szakma által előírt biztonsági meg- jegyzéseket és előírásokat! A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget: szerelési vagy csatlakozási hiba a termék mechanikai behatások és túlfeszültségek miatti sérülése a termék kifejezett gyártói engedély nélküli módosítása az útmutatóban leírt céloktól eltérő felhasználás

Ezért vegye figyelembe a következő megjegyzéseket: A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, csatla- kozódugókat és lapos dugóhüvelyeket használjon: – 30 (közvetlen bemenet az akkumulátor pozitív pólusától) – 15 (kapcsolt pozitív vezeték, akkumulátor után) – 31 (visszamenő vezeték akkumulátortól, föld), – 58 (tolatólámpa). Ne használjon sorkapcsokat ('csoki'). A kábelek csatlakoztatásához préselőfogót (1. ábra 11, 2. oldal) használjon. A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld) – kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy – kábelsaruval és lemezcsavarral a karosszérialemezhez. Ügyeljen a jó földelésérintkezésre! Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai be- rendezések felejtő memóriájából az összes tárolt adat törlődik. A jármű felszereltségének függvényében a következő adatokat kell újból beállítani: – Rádiókód – Fedélzeti óra – Kapcsolóóra – Fedélzeti számítógép – Üléshelyzet FIGYELEM! Sérülésveszély! Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt min- dig csatlakoztassa le a mínusz pólust. Kiegészítő akkumulátorokkal rendelkező járműveknél arról is csatlakoztas- sa le a mínusz pólust. A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt – kábeltűz keletkezhet, – a légzsák kiold, – az elektronikus vezérlőberendezések megsérülnek, – az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).Biztonsági és beszerelési tudnivalók PerfectView M5L, M7L, M7LX

A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók. A szerelés során vegye figyelembe a következő megjegyzéseket:

Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegy- zéseket: Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát (1. ábra 1, 2. oldal) vagy feszültségmérőt (1. ábra 2, 2. oldal) használjon. Világítótesttel rendelkező ellenőrző lámpák (1. ábra 3, 2. oldal) túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja. Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok – ne legyenek megtörve vagy megcsavarodva, – ne súrolódjanak peremeken, – ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (3. ábra, 3. oldal). Szigetelje le az összes összekötést és csatlakozást. Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigete- lőszalaggal, például a meglévő vezetékeken. Vegye figyelembe az LCD-monitor kezelésével kapcsolatos következő megjegyzéseket:

VIGYÁZAT! A monitort úgy rögzítse, hogy az semmilyen körülmények között (éles féke- zés, közlekedési baleset) ne szabadulhasson el és ne okozhassa a jármű utasainak sérülését. Ne rögzítse a monitort légzsák hatáskörzetében, mivel annak kioldása ese- tén sérülésveszély áll fenn. VIGYÁZAT! Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudják biztonságosan használni, ezt a terméket nem használhatják felelős személy felügyelete vagy utasítása nélkül. Ne nyissa fel a monitort (4. ábra, 3. oldal). Semmilyen esetben se merítse a monitort vízbe meríteni (5. ábra,

3. oldal); a monitor nem vízálló.

A monitor nem akadályozhatja a kilátást vezetés közben (8. ábra, 4. oldal). Ne kezelje a monitort nedves kézzel. Helyezze üzemen kívül a monitort, amennyiben a burkolata megsérült.PerfectView M5L, M7L, M7LX Szállítási terjedelem

3 Szállítási terjedelem FIGYELEM! Megfelelő feszültséget csatlakoztasson. Ne használja a monitort olyan helyeken, amelyek – közvetlen napsugárzásnak vannak kitéve, –erős hőmérséklet-ingadozásnak vannak kitéve, – nagy páratartalommal rendelkeznek, – rossz szellőzéssel bírnak, – porosak vagy olajosak. Ne nyomkodja az LCD-kijelzőt. Ne ejtse le a monitort. Ha a monitort járművekben használja, akkor a jármű motorja az üzemeltetés során legyen bekapcsolva, hogy a jármű-akkumulátor ne merüljön le. A képminőség romolhat, ha erős elektromágneses mezők vannak a közel- ben. Ezért ne használja a monitort kihangosítók közelében. Szám 9.ábra,

Mennyiség Megnevezés Cikkszám M5L M7L 1 1 Monitor 9102100006 9102100007 2 1 Monitortartó 9102200052 9102200053 3 1 Tartóláb 9102200054 – 1 Csatlakozókábel 9102200055 ––Rögzítőanyag Szám 9.ábra,

Mennyiség Megnevezés Cikkszám M7LX 1 1 Monitor 9102100008 2 1 Monitortartó 9102200053 3 1 Tartóláb 9102200054 – 1 Csatlakozókábel 9102200056 ––RögzítőanyagTartozékok PerfectView M5L, M7L, M7LX

4 Tartozékok Tartozékként kapható (nincs mellékelve): 5 Rendeltetésszerű használat A PerfectView M5L, M7L és M7LX LCD-monitorok elsősorban járművekben való felhasz- nálásra készültek. Kamerák (például videós tolatórendszer) vagy más videoforrások csat- lakoztatására használható. Az LCD-monitorok valamennyi járműben használhatók. 6Műszaki leírás

Az LCD-monitor olyan monitor, amelyhez kamerák (például videós tolatórendszer) vagy egyéb videoforrások (például tévékészülék) csatlakoztatható. A videoforrások között át lehet kapcsolni. A monitor olyan vezérlővezetékekkel rendelkezik, amelyekkel automatikusan aktiválha- tók a kamerák. A rögzítéshez és az elektromos csatlakozáshoz a monitortartóra tolható rá. Az Easylink rendszeren keresztül a monitor könnyedén lehúzható a monitortartóról. Ilyen módon a lo- pás elleni védelem érdekében eltávolítható vagy járműflotta esetén (flottamegoldásként) több gépjárműben is használható. Az M5L és M7L monitor legfeljebb két kamerát szolgál ki. Az M7LX akár három kamerát is kiszolgálhat. A szokásos vezérlés és a vezérlővezetékes vezérlés mellett a három kamera automatikus módban egymás után kapcsolható. Ez a monitor olyan távolságjelzővel is rendelkezik a kijelzőn, amely hátrameneti fokozatba kapcsolva automatikusan aktiválódik. Ezen túlmenően a monitorokra egy második videoforrás is csatlakoztatható, például az utánfutón elhelyezett tolatókamera (utánfutóüzem). Ez a kiegészítő videobemenet jelfel- ismeréssel bír: Ha erre a videobemenetre videojelforrás csatlakozik, akkor a C1 videobemenet (például a vontatójárművön elhelyezett tolatókamera) automatikusan inaktív lesz és ehelyett a kiegészítő videobemenet képe jelenik meg a monitoron. A monitor fényereje automatikusan igazodik a környezeti fényviszonyokhoz. Megnevezés Cikkszám Monitortartó tartólábbal, M5L 9102200049 Monitortartó tartólábbal, M7L 9102200050PerfectView M5L, M7L, M7LX Műszaki leírás

A monitoron a következő kezelőelemeket találja: Szám 0.ábra,

Megnevezés Leírás 1 Érzékelőablak a sötétítési funkció számára A kijelző fényereje automatikusan a környezeti fényvi- szonyokhoz igazodik. 2 C1/C2 1. Az 1. videoforrásról a 2. videoforrásra (C1 és C2) és fordítva kapcsol át.

2. Kikapcsolja a menüt.

3. M7LX: Bekapcsolja az automatikus kameraüzemet

(a kamerák beállítható időszakonként bekapcsol- nak, például férőhely-felügyelettel rendelkező lószállító utánfutóknál). 3 MENU (Menü)

1. Bekapcsolja a menüt.

2. Felhívja a beállítandó paramétereket.

A paraméterek a következő sorrendben vannak elosztva két képernyőoldalon:

– Fényerő („Brightness”) – Kontraszt („Contrast”) – Szín („Colour”)

– Nyelv („Language”): Német („Deutsch”) vagy angol („Englisch”) – Visszaállítás („Default”): Az összes paraméter gyári beállítása – 1. kamera / 2. kamera („Camera1/Camera2”): „Normál” vagy „Tükrözött” – M7LX: 3. kamera („Camera3”): „Normál” vagy „Tükrözött” – M7LX: Távolság („Distance”): A távolságjelzők beállítása 4 – Csökkenti a kiválasztott paraméter értékét. 5 + Növeli a kiválasztott paraméter értékét. 6 P Be- és kikapcsolja a monitort.Az LCD-monitor felszerelése PerfectView M5L, M7L, M7LX

7 Az LCD-monitor felszerelése

7.1 Szükséges szerszámok (1. ábra, 2. oldal)

A beépítéshez és szereléshez a következő szerszámok szükségesek: Mérőszalag (4) Pontozó (5) Kalapács (6) Fúrófejkészlet (7) Fúrógép (8) Csavarhúzó (9) Az elektromos csatlakoztatáshoz és teszteléséhez a következő segédeszközök szük- ségesek: Diódás próbalámpa (1) vagy voltmérő (2) Szigetelőszalag (10) Hőre zsugorodó tömlő Hőlégfúvó (11) Préselőfogó (12) Adott esetben forrasztópáka (13) Adott esetben forrasztócin (14) Adott esetben kábelátvezető hüvelyek A kábelek rögzítéséhez adott esetben még kábelkötözők lehetnek szükségesek. 7USB-töltőkimenet (5 V, 500 mA) 8 Monitortartó 9 Hangszóró Szám 0.ábra,

Megnevezés LeírásPerfectView M5L, M7L, M7LX Az LCD-monitor felszerelése

7.2 A monitor felszerelése

A szerelés során vegye figyelembe a következő megjegyzéseket: Válasszon olyan helyet a felszereléshez, amely akadálytalan rálátást biztosít a mo- nitorra (6. ábra és 7. ábra, 3. oldal). A monitort tilos a fej ütközési tartományában vagy a légzsákok kinyílási tartományá- ban felszerelni. Ellenkező esetben sérülésveszély áll fenn. A monitor nem akadályozhatja a kilátást vezetés közben. A felszerelés helyének sík felületűnek kell lennie. Ellenőrizze, hogy a kiválasztott felszerelési hely alatt elengedő hely kínálkozik-e az alátétek és anyák rögzítéséhez. Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad hely áll-e rendel- kezésre (2. ábra, 3. oldal). Vegye figyelembe a monitor súlyát. Szükség esetén gondoskodjon segédeszközök- ről (nagyobb alátétek vagy lemezek). Biztosítsa, hogy a csatlakozókábelt el tudja vezetni a monitorig. A szerelési hely meghatározása ➤ Helyezze a monitort a felvevősínnel a monitortartóra (a. ábra A, 6. oldal). ➤ Helyezze rá a monitortartót a felvevősínnel a tartólábra, majd rögzítse a recézett fejű csavarral (a. ábra B, 6. oldal). ➤ Helyezze el a monitort próbaképpen a rögzített tartólábbal. ➤ Rajzolja rá a tartóláb sarkainak helyét a műszerfalra. ➤ Csavarozza le a tartólábat a monitortartóról.

A monitortartó felragasztása a műszerfalra (b. ábra A, 6. oldal) ➤ Vegye le a tartóláb alján lévő fóliát. ➤ Ragassza fel a tartólábat a kívánt helyre. A monitortartó felcsavarozása a műszerfalra (b. ábra B, 6. oldal) ➤ Tartsa a tartólábat az előzőekben berajzolt helyen. ➤ Jelölje be a négy különböző furatpontot. ➤ A berajzolt pontok helyén fúrjon ∅ 2 mm-es lyukakat. ➤ Csavarozza fel a tartólábat a 4 x 20 mm-es lemezcsavarokkal. A monitor rögzítése ➤ Helyezze rá a monitort a felvevősínnel a tartólábra, majd rögzítse a recézett fejű csa- varral (B, a. ábra, 6. oldal). VIGYÁZAT! Sérülésveszély! A monitor helyét úgy kell kiválasztani, hogy a jármű utasai semmiképpen ne sérülhessenek meg miatta (pl. erős fékezéskor, közúti baleset esetén). MEGJEGYZÉS A tartólábat felragaszthatja vagy csavarokkal rögzítheti.Az LCD-monitor felszerelése PerfectView M5L, M7L, M7LX

7.3 A monitor elektromos csatlakoztatása

Az LCD-monitor kapcsolási rajzát itt találja: d. ábra, 7. oldal.

Megnevezés 1 Monitor 2 20-pólusú aljzat 3 Monitorvezeték 4 20 pólusú DIN-csatlakozó 5 12–24 V-os pozitív kábel (piros): Csatlakozás a gyújtás pozitív pólu- sára (kapcsolt pozitív, 15. kapocs) vagy az akkumulátor pozitív pólu- sára (30. kapocs) 6 Testkábel (fekete): Csatlakozás a tápforrás negatív pólusára 7 Kábel (zöld): Vezérlőbemenet a C1 videobemenethez, pl. a tolatólámpához való csatlakoztatásra 8 Kábel (fehér): Vezérlőbemenet a C2 videobemenethez, pl. oldalkamera 9 C1 6 pólusú aljzat (csatlakozás az 1. videoforrásra) 10 C2 6 pólusú aljzat (csatlakozás a 2. videoforrásra) 11 C3 6 pólusú aljzat (csatlakozás a 3. videoforrásra) Csak M5L, M7L: videojel-felismeréssel 12 Csak M7LX: C4 6 pólusú aljzat (csatlakozás a 4. videoforrásra videojel-felismeréssel) 13 Csak M7LX: Kábel (kék): Vezérlőbemenet a C3 videobemenethez FIGYELEM! A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének felté- tele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.PerfectView M5L, M7L, M7LX Az LCD-monitor felszerelése

A csatlakozókábelek elhelyezése során tartsa szem előtt a következőket: A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon, pl. szellőzőrácsokat. Ha nincsenek átve- zetések, akkor 20 mm ∅ lyukat kell fúrnia. Először azt ellenőrizze, hogy a fúró átju- tásához elegendő szabad hely áll-e rendelkezésre (2. ábra, 3. oldal). A kábel sérüléseit megelőzendő, a kábelek elhelyezésénél mindig tartson elegendő távolságot a forró járműalkatrészektől (lámpák, ventilátorok, fűtés stb.). Tekerje körbe szorosan a kábelen lévő csatlakozásokat (a járműben is) egy jó szige- telőszalaggal. A kábelek elhelyezésekor ügyeljen arra, hogy azok – ne legyenek túlságosan megtörve vagy megcsavarodva, – ne súrolódjanak peremeken, – ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (3. ábra, 3. oldal). A monitor csatlakoztatása videós tolatórendszerként (d. ábra, 7. oldal) ➤ Helyezze el a monitortartó csatlakozókábelét a műszerfalon. ➤ Dugja be a monitorkábel csatlakozódugóját (2) a csatlakozókábel (3) aljzatába (4).

➤ Csatlakoztassa a csatlakozókábel piros és fekete kábelét egy megfelelő tápforrásra: – Csatlakoztassa a piros kábelt (5) a 15-ös kapocsra (gyújtás). – Csatlakoztassa a fekete kábelt (6) a 31-es kapocsra (test). ➤ Ha a monitort hátrameneti fokozatba való kapcsoláskor aktiválni szeretné, akkor a zöld kábelt (7) csatlakoztassa a tolatólámpa pozitív vezetékére.

➤ Ha a monitort például az irányjelző használatakor szeretné aktiválni, akkor csatla- koztassa a következő vezérlőkábelt az irányjelzők egyik pozitív vezetékére: – M5L, M7L: fehér kábel (8) – M7LX: fehér kábel (8), kék kábel (13)

Ez a vezérlőkábel pl. az oldalkamera aktiválására szolgáló jelvezetékként funkcionál az index használata közben. FIGYELEM! Sérülésveszély! A tápforrásra való csatlakoztatáskor ügyeljen a megfelelő polaritásra. MEGJEGYZÉS Ha a zöld kábel (7) feszültséget kap, a tolatókamera aktiválódik. A tolatókame- ra elsőbbséget élvez. MEGJEGYZÉS Ha ezen a vezérlőkábelen feszültség van, akkor a következő videobemenet aktiválódik: M5L, M7L: C2 videobemenet M7LX: C2 videobemenet, C3 videobemenetAz LCD-monitor használata PerfectView M5L, M7L, M7LX

➤ Szükség esetén kösse össze a csatlakozókábel C1 aljzatát (9) az 1. videoforrás (pél- dául kamera) csatlakozódugójával. ➤ Szükség esetén kösse össze a csatlakozókábel C2 aljzatát (10) a 2. videóforrás (pél- dául oldalkamera) csatlakozódugójával. ➤ Csak M7LX: Szükség esetén kösse a csatlakozókábel C3 aljzatát (11) a 3. videófor- rás (például tolatókamera) csatlakozódugójával.

Kiegészítő tolatókamera csatlakoztatása (utánfutóüzem) ➤ M5L, M7L: Szükség esetén kösse a csatlakozókábel C3 aljzatát (11) a kiegészítő to- latókamera csatlakozódugójával. ➤ M7LX: Szükség esetén kösse a csatlakozókábel C4 aljzatát (12) a kiegészítő tolató- kamera csatlakozódugójával. 8 Az LCD-monitor használata

8.1 A monitor bekapcsolása

➤ Kikapcsolt monitor esetén nyomja meg a „P” gombot (0. ábra 6, 5. oldal) a monitor bekapcsolásához. ✓ Megjelenik az átvitt kép.

8.2 A monitor kikapcsolása

➤ Nyomja meg a „P” gombot (0. ábra 6, 5. oldal) a monitor kikapcsolásához. ✓ Megszűnik a kép. MEGJEGYZÉS Vegye figyelembe a videorendszer áramfelvételét. A kamerák fűtéssel vannak ellátva. Az áramerősség legfeljebb 1,5 A lehet (három kamera fűtési üzem- módban). Az akkumulátorra való közvetlen csatlakoztatásnál használjon sza- kaszolót. Így könnyedén leválaszthatja a videorendszert az akkumulátorról, ha hosszabb ideig nem használja a járművet.PerfectView M5L, M7L, M7LX Az LCD-monitor használata

8.3 A monitor beállítása (0. ábra, 5. oldal)

A következő módon állíthatja be a monitort a kívánsága szerint: ➤ Nyomja meg a „MENU” gombot (3) a kívánt paraméterek kiválasztásához. ✓ A beállítható paraméterek a következő sorrendben jelennek meg:

– Nyelv („Language”): Német („Deutsch”) vagy angol („Englisch”) – Visszaállítás („Default”): Az összes paraméter gyári beállítása – 1. kamera / 2. kamera („Camera1/Camera2”): „Normál” vagy „Tükrözött” – M7LX: 3. kamera („Camera3”): „Normál” vagy „Tükrözött” – M7LX: Távolság („Distance”): Távolságjelek („A távolságjelek beállítása (M7LX) (0. ábra, 5. oldal)” fej., 243. oldal) ➤ A kívánt paraméterek beállításához nyomja meg a „–” gombot (4) vagy a „+” gombot (5). ➤ A kiválasztott paraméter értékének csökkentéséheznyomja meg a „–” gombot.(4). ➤ A kiválasztott paraméter értékének növeléséheznyomja meg a „+” gombot (5).

8.4 Videoforrás beállítása (0. ábra, 5. oldal)

M5L, M7L ➤ A videoforrás átkapcsolásához (az 1. kameráról a 2. kamerára), akkor nyomja meg a „C1/C2” gombot (1). ✓ A monitor az 1. kameráról a 2. kamerára ugrik át vagy fordítva. MEGJEGYZÉS Ha összekötötte a zöld kábelt a tolatófényszóróval és azon feszültség van, ak- kor a V1 tolatókamera automatikusan aktiválódik (lásd „A monitor használata két tolatókamerával (utánfutóüzem) (c. ábra, 6. oldal)” fej., 242. oldal).Az LCD-monitor használata PerfectView M5L, M7L, M7LX

M7LX ➤ A videoforrás átkapcsolásához nyomja meg a „C1/C2/C3” gombot (1). ✓ A monitor az „1. kamera – 2. kamera – 3. kamera” sorrendben váltja a kamerákat. ➤ Ha a kamerákat automatikusan szeretné körbekapcsolni, akkor nyomja meg a „C1/C2/C3” gombot (1) három másodpercnél hosszabb ideig. ✓ A monitor az „AUTO” üzemmódot jeleníti meg. ✓ A monitor előre beállított időközönként, az „1. kamera – 2. kamera – 3. kamera” sor- rendben automatikusan váltja a kamerákat. Ebben az üzemmódban nincs hangvisszajelzés. ➤ Ha a kijelzés időtartamát szeretné beállítani (2 ...16 másodperc): Nyomja meg a „–” gombot (4) a kamerák megjelenítési idejének csökkentéséhez. Nyomja meg a „+” (5) gombot a kamerák megjelenítési idejének növeléséhez. ➤ Az automatikus működés befejezéséhez nyomja meg újból a „C1/C2/C3” gombot (1). ✓ A monitor a „MANUELL” üzemmódot jeleníti meg.

8.5 A monitor használata két tolatókamerával (utánfutóüzem)

(c. ábra, 6. oldal) Az üzem során nem szükséges a monitoron beállításokat végezni. A monitor automatiku- san felismeri, hogy egy vagy két kamera van-e csatlakoztatva (például vontatmány ese- tén). Egy kamera van csatlakoztatva (például vontatójármű utánfutó nélkül): a C1 csatlakozóra csatlakoztatott kamera (1) lesz aktiválva Két kamera van csatlakoztatva (például vontatójármű utánfutóval): – M5L, M7L: a C3 csatlakozóra csatlakoztatott kamera (2) lesz aktiválva (C1 inaktív) – csak M7LX: a C4 csatlakozóra csatlakoztatott kamera (2) lesz aktiválva (C1 inaktív).PerfectView M5L, M7L, M7LX Az LCD-monitor ápolása és tisztítása

8.6 A távolságjelek beállítása (M7LX) (0. ábra, 5. oldal)

A távolságjelek beállításához a következő módon járjon el: ➤ Nyomja meg a „MENU” gombot (3) a kívánt paraméterek kiválasztásához. ✓ A beállított paraméterek megjelennek. ➤ Nyomja meg újból a „MENU” gombot (3) a „Távolságjelek beállítása” paraméter ki- választásához. ➤ Nyomja meg a „–” gombot (4) a távolságjelek megjelenítéséhez. ➤ Nyomja meg újból a „–” gombot (4) a beállítható részek kiválasztásához. ✓ A beállítható részek pirossal vannak kiemelve. ➤ Nyomja meg a „+” gombot (5) a pirosan kiemelt rész beállításához. Minden távolságjel három helyzet egyikébe helyezhető át. Az első gombnyomás hatására az oldaljel lesz aktiválva, a második gombnyomásra a felső távolságjel, a harmadik gomnyomásra a középső, a negyedik gombnyomásra az alsó stb. ➤ Nyomja meg a „MENU” (3) gombot a beállítás befejezéséhez. 9 Az LCD-monitor ápolása és tisztítása

➤ Alkalmanként tisztítsa meg a monitort puha, nedves kendővel. 10 Szavatosság A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz. A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie: hibás részegységek, a számla vásárlási dátummal rendelkező másolatát, a reklamáció okát vagy a hibát tartalmazó leírást. FIGYELEM! Sérülésveszély! Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a monitor sérülését okozhatják. Távolítsa el a kábeleket a monitor tisztítása előtt, hogy ne keletkezhessen rövidzárlat.Ártalmatlanítás PerfectView M5L, M7L, M7LX

11 Ártalmatlanítás ➤ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
