Caractéristiques techniques	Détails
Type de moniteur	Moniteur de caméra de recul
Taille de l'écran	5 pouces
Résolution	800 x 480 pixels
Type d'affichage	LCD
Alimentation	12 V
Connectivité	Entrée vidéo RCA
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Idéal pour les véhicules, aide à la manœuvre et au stationnement
Maintenance	Nettoyage régulier de l'écran, vérification des connexions
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'humidité
Informations générales	Compatible avec de nombreuses caméras de recul, installation facile

FOIRE AUX QUESTIONS - PerfectView M5L WAECO

Comment connecter le WAECO PerfectView M5L à mon véhicule ?

Pour connecter le WAECO PerfectView M5L à votre véhicule, suivez les instructions dans le manuel d'utilisation. Généralement, vous devez brancher le câble d'alimentation à la source d'alimentation de votre véhicule et connecter le câble vidéo à la caméra.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que tous les câbles sont correctement connectés et que le fusible n'est pas grillé. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment ajuster la luminosité de l'écran ?

Pour ajuster la luminosité de l'écran, accédez au menu des paramètres à l'aide des boutons de navigation. Cherchez l'option de luminosité et ajustez-la selon vos préférences.

Mon image est floue, comment puis-je l'améliorer ?

Si l'image est floue, vérifiez que la lentille de la caméra est propre et exempte de saleté ou de débris. Assurez-vous également que la caméra est correctement positionnée et qu'elle n'est pas endommagée.

Comment changer l'angle de la caméra ?

Pour changer l'angle de la caméra, ajustez le support de montage afin de repositionner la caméra à l'angle désiré. Assurez-vous qu'elle est fixée solidement après l'ajustement.

Est-ce que le WAECO PerfectView M5L est étanche ?

Le WAECO PerfectView M5L est conçu pour être résistant aux intempéries, mais il est recommandé de ne pas l'exposer directement à des conditions climatiques extrêmes ou à l'eau. Vérifiez les spécifications du produit pour plus de détails sur la résistance à l'eau.

Comment mettre à jour le firmware du moniteur ?

Pour mettre à jour le firmware, visitez le site Web du fabricant et téléchargez la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour sur votre appareil.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le WAECO PerfectView M5L peuvent être trouvées sur le site Web du fabricant ou chez des revendeurs agréés. Vous pouvez également contacter le service client pour plus d'assistance.

MODE D'EMPLOI PerfectView M5L WAECO

Instructions de montage

et de service

ES 54 Pantalla LCD

Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

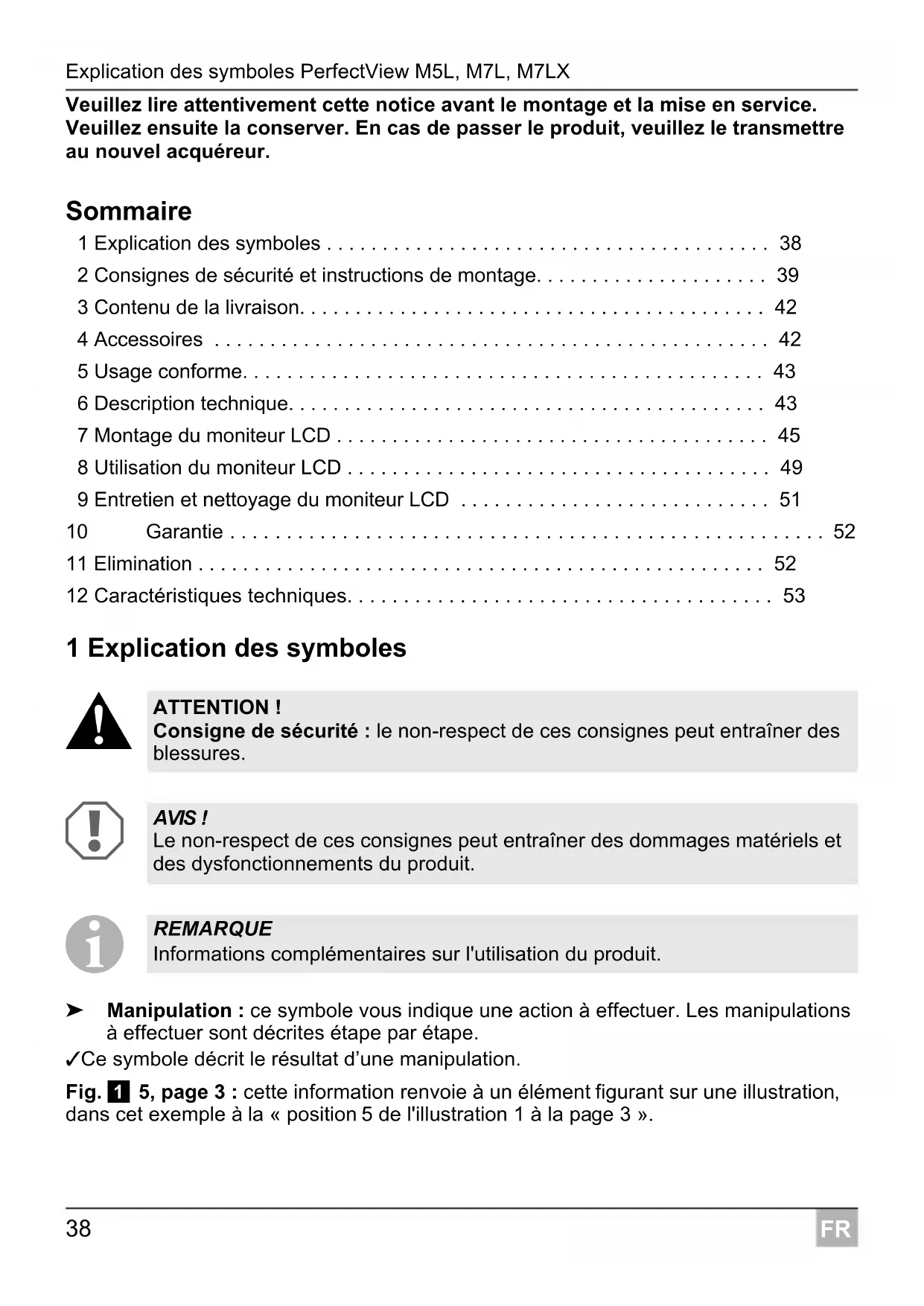

Sommaire

1 Explication des symboles .... 38
2 Consignes de sécurité et instructions de montage. 39
3 Contenu de la livraison. 42
4 Accessoires 42
5 Usage conforme.... 43
6 Description technique.... 43
7 Montage du moniteur LCD 45
8 Utilisation du moniteur LCD 49
9 Entretien et nettoyage du moniteur LCD 51
10 Garantie 52
11 Elimination 52
12 Caractéristiques techniques.... 53

1 Explication des symboles

ATTENTION!

Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.

AVIS!

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape.

√Ce symbole décrit le résultat d'une manipulation.

Fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».

2 Consignes de sécurité et instructions de montage

Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile !

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

● des défauts de montage ou de raccordement
● des influences mécaniques et des surtensions ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice

AVIS ! Risque d'endommagement !

• Débranchez toujours le pôle négatif avant d'effectuer des travaux sur les éléments électriques du véhicule, afin d'éviter tout risque de court-circuit. Sur les véhicules équipés d'une batterie supplémentaire, vous devez également débrancher le pôle négatif de cette dernière.
• Tout branchement électrique inadéquat peut entraîner un court-circuit causant
  – la combustion de câbles,
  – le déclenchement de l'airbag,
• l'endommagement des dispositifs électroniques de commande,
• la défaillance des fonctions électriques (clignotants, stops, klaxon, allumage, éclairage).

Veillez donc à respecter les consignes suivantes :

- Pour tous travaux sur les lignes électriques suivantes, n'utilisez que des cosses de câble, fiches et alvéoles pour contacts plats isolés :

• 30 (entrée directe pôle positif de la batterie),
• 15 (pôle positif connecté, derrière la batterie),
• 31 (circuit de retour à partir de la batterie, masse),
• 58 (feu de recul).

N'utilisez pas de dominos.

Utilisez une pince à sertir (fig. 1 11, page 2) pour relier les câbles.
- Pour les raccordements à la ligne électrique 31 (masse), vissez le câble

- à une vis de masse du véhicule, avec une cosse de câble et une rondelle crantée, ou bien

- à la carrosserie, avec une cosse de câble et une vis à tôle.

Assurez-vous que le transfert de masse se fait correctement !

Lorsque vous débranchez le pôle négatif de la batterie, les mémoires volatiles de l'électronique de confort perdent toutes les données enregistrées.

• Vous devez procéder à un nouveau réglage des données suivantes en fonction de l'équipement du véhicule :
• code radio
• pendule du véhicule
• minuterie
• ordinateur de bord
• position du siège
  Les instructions de réglage sont énoncées dans les manuels d'utilisation correspondants.

Veillez à respecter les consignes suivantes lors du montage :

ATTENTION!

• Fixez l'écran de manière à ce qu'il ne puisse en aucun cas (freinage violent, accident) se détacher et blesser les occupants du véhicule.
• Ne fixez pas l'écran dans le champ d'action d'un airbag, sans quoi il risque-rait de blesser des passagers en cas de déclenchement de l'airbag.

Veillez à respecter les consignes suivantes lors de travaux sur des éléments électriques :

• Pour le contrôle de la tension des lignes électriques, n'utilisez qu'une lampe étalon à diode (fig. 1 1, page 2) ou un voltmètre (fig. 1 2, page 2).
  Les lampes étalon (fig. 1 3, page 2) à corps lumineux absorbent des courants trop élevés qui pourraient endommager les composants électroniques du véhicule.

• Lors de l'installation des raccordements électriques, veillez à ce que ceux-ci
  – ne soient ni pliés, ni tordus,

• ne frottent pas contre des arêtes,
• ne soient pas placés dans des passages à arêtes vives sans protection (fig. 3, page 3).

- Isolez toutes les connexions et tous les raccords.

- Protégez les câbles contre toute contrainte mécanique en les fixant par exemple aux lignes existantes à l'aide de serre-câbles ou de ruban vinyl.

Veillez à respecter les consignes suivantes lorsque vous manipulez l'écran LCD :

ATTENTION!

• Ne laissez pas des personnes (enfants compris) incapables d'utiliser le produit de manière sûre, en raison de déficiencies physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser ce produit sans surveillance.
• N'ouvrez pas l'écran (fig. 4, page 3).
• Ne plongez en aucun cas l'écran dans l'eau (fig. 5, page 3) ; l'écran n'est pas étanche.
• L'écran ne doit en aucun cas gêner la vue du conducteur lors de la conduite (fig. 8, page 4).
• N'utilisez pas l'écran avec les mains mouillées.
• Mettez l'écran hors service si son boîtier est endommagé.

AVIS!

• Veillez à respecter la tension prescrite.
• N'utilisez pas l'écran dans des environnements
• directement exposés aux rayons du soleil,
• soumis à de fortes variations de température,
• présentant une forte humidité,
• mal aérés,
• poussièreux ou huileux.
• N'appuyez pas sur le display LCD.
• Ne faites pas tomber l'écran.
• Si vous utilisez l'écran dans un véhicule, le véhicule doit être en marche pendant le fonctionnement de l'écran afin que la batterie du véhicule ne se décharge pas.
• La qualité de l'image peut se dégrader si de puissants champs électromagnétiques se trouvent à proximité. Pour cette raison, ne montez pas l'écran à proximité de haut-parleurs.

3 Contenu de la livraison

N° dans fig. 9, page 4	Quantité Désignation	N° d'article
		M5L M7L
1 1 Moniteur 9102100006 9102100007
2 1 Support d'écran 9102200052 9102200053
3 1 Pied 9102200054
- 1 Câble de raccordement 9102200055
-- Matériel de fixation

N° dans fig. 9, page 4	Quantité Désignation	N° d'articleM7LX
1 1 Moniteur 9102100008
2 1 Support d'écran 9102200053
3 1 Pied	9102200054
- 1 Câble de raccordement	9102200056
-- Matériel de fixation

4 Accessoires

Disponible en accessoires (non compris dans la livraison) :

Désignation	N° d'article
Support d'écran avec pied M5L	9102200049
Support d'écran avec pied M7L	9102200050

5 Usage conforme

Les moniteurs LCD PerfectView M5L, M7L et M7LX sont avant tout destinés à être utilisés dans des véhicules. Ils peuvent être utilisées pour raccorder des caméras (p. ex. un système vidéo de recul) ou d'autres sources vidéo.

Les moniteurs LCD sont adaptés à l'utilisation dans tous les véhicules.

6.1 Description du fonctionnement

Le moniteur LCD est un moniteur auquel des caméras (p. ex. système vidéo de recul) ou d'autres sources vidéo (p. ex. téléviseur) peuvent être raccordées. Il est possible de commuter entre les différentes sources vidéo.

Le moniteur dispose de lignes de commande qui permettent d'activer automatiquement les caméras.

Il est placé sur le support du moniteur et utilisé pour la fixation et le raccordement électrique. Le système Easylink permet de retirer facilement le moniteur du support du moniteur. Il est ainsi possible de le retirer pour le protéger contre le vol ou de l'utiliser dans plusieurs poids-lourds d'une flotte.

Il est possible de faire fonctionner M5L et M7L avec deux caméras.

Le moniteur M7LX peut gérer jusqu'à trois caméras. Outre la commande habituelle, les trois caméras peuvent être activées les unes après les autres en fonctionnement automatique. Ce moniteur est également équipé d'un affichage de la distance qui apparaît automatiquement à l'écran lors de l'enclenchement de la marche arrière.

Il est en outre possible de raccorder une autre source vidéo sur les moniteurs, p. ex. une caméra vidéo de recul sur une remorque (mode remorque). Cette entrée vidéo supplémentaire dispose d'une reconnaissance de signal : si une source vidéo est raccordée sur cette entrée vidéo, l'entrée vidéo C1 est automatiquement désactivée (p. ex. la caméra de recul placée sur le véhicule tracteur) et l'image de l'entrée vidéo supplémentaire s'affiche à sa place.

La luminosité du moniteur s'adapte automatiquement à la luminosité environnante.

6.2 Eléments de commande

Le moniteur est équipé des éléments de commande suivants :

N° dans fig. 10, page 5

Dési-gna-tion

Description

1 Fenêtre de détection pour le gradateur de lumière La luminosité de l'écran est automatiquement adaptée à la luminosité environnante.

2 C1/C2 1. Passe de la source vidéo 1 à la source vidéo 2 (C1 et C2) et inversement.

1. Eteint le menu.

2. M7LX : éteint le fonctionnement automatique des caméras (les caméras se mettent en marche à intervalles réglables, p. ex. pour le transport de chevaux avec surveillance de plusieurs box).

3 MENU 1. Active le menu.

1. Permet d'accéder aux paramètres à régler.

Les paramètres sont répartis dans l'ordre suivant des deux côtés de l'écran :

Côté 1

– Luminosité (« Brightness »)
- Contraste (« Contrast »)
- Couleur (« Colour »)

Côté 2

• Langue (« Language ») : « Français » ou « Anglais »
  – Réinitialisation (« Default ») : réglage d'usine de tous les paramètres
• Caméra 1/Caméra 2 (« Camera1/Camera2 ») : « Normal » ou « Miroir »
• M7LX : Caméra 3 (« Camera3 ») : « Normal » ou « Miroir »
• M7LX : « Distance » : réglage des marques de distance

4 – Réduit la valeur du paramètre sélectionné.

5 + Augmente la valeur du paramètre sélectionné.

6 ⏻Permet d'allumer et d'éteindre le moniteur.

7 Sortie de charge USB (5 V, 500 mA)

8 Support de l'écran

9 Haut-parleur

7 Montage du moniteur LCD

7.1 Outils nécessaires (fig. 1, page 2)

Pour la mise en place et le montage, vous devez disposer des outils suivants :

• Mètre (4)
• Pointeau (5)
• Marteau (6)
• Jeu de mèches (7)
• Perceuse (8)
• Tournevis (9)

Pour le raccordement électrique et le contrôle de celui-ci, vous devez disposer du matériel suivant :

• Lampe étalon à diode (1) ou voltmètre (2)
• Ruban vinyl (10)
  ● Gaine thermorétractable
• Souffleur air chaud (11)
• Pince à sertir (12)
• Si nécessaire : fer à souder (13)
• Si nécessaire : étain à souder (14)
• Si nécessaire : passe-câbles

Pour la fixation des câbles, vous aurez éventuellement besoin de serre-fils supplémentaires.

7.2 Montage de l'écran

ATTENTION ! Risque de blessure !

Installez l'écran à un endroit où il ne risquera en aucun cas de blesser les occupants du véhicule (p. ex. en cas de freinage violent ou d'accident).

Veillez à respecter les consignes suivantes lors du montage :

• Choisissez un emplacement adéquat de manière à ce que vous ayez l'écran bien en vue (fig. 6, page 3 et fig. 7, page 3).
• Ne montez jamais l'écran à hauteur de la tête ou dans le champ d'action d'un airbag. Il risquerait en effet de blesser les passagers en cas de déclenchement de l'airbag.
• L'écran ne doit en aucun cas gêner la vue du conducteur lors de la conduite (fig. 8, page 4).
• L'emplacement de montage choisi doit être plan.
• Vérifiez que vous disposez de l'espace nécessaire aux rondelles et aux écrous sous l'emplacement de montage choisi.
• Vérifiez avant le perçage que vous disposez d'un espace suffisant de l'autre côté du trou pour le passage de la mèche (fig. 2, page 3).
• Tenez compte du poids de l'écran. Prévoyez si nécessaire des renforts (plaques ou rondelles de grande taille).
• Assurez-vous de pouvoir poser le jeu de câbles de raccordement de l'écran.

Détermination de l'emplacement de montage

Placez le moniteur sur le support d'écran à l'aide du rail support (fig. 11 A, page 6).
Placez le support d'écran sur le pied à l'aide du rail support et fixez-le avec l'écrou moleté (fig. 11B, page 6).
▶ Faites un essai de mise en place du moniteur et de son pied.
▶ Marquez les contours des coins du pied sur le tableau de bord.
▶ Dévissez le pied du support d'écran.

REMARQUE

Vous pouvez coller le pied ou le fixer à l'aide de vis.

Collage du support d'écran au tableau de bord (fig. 12 A, page 6)

▶ Retirez le film qui se trouve sous le pied.
▶ Collez le pied à l'emplacement souhaité.

Vissage du support d'écran au tableau de bord (fig. 12 B, page 6)

• Maintenez le pied à l'intérieur du tracé des contours.
  ▶ Marquez les quatre points de forage.
  Percez sur chaque point préalablement tracé un trou de ∅ 2 mm.
  ▶ Visser le pied avec les vis à tôle 4 x 20 mm.

Fixation du moniteur

Placez le moniteur sur le pied à l'aide du rail support et fixez-le avec l'écrou moleté (fig. 11, page 6).

7.3 Raccordement électrique du moniteur

Le schéma du circuit du moniteur LCD est représenté fig. 14, page 7.

N° dans fig. 14, page 7	Désignation
1 Moniteur
2 Prise femelle à 20 pôles
3 Ligne d'alimentation du moniteur
4 Prise mâle à 20 pôles
5 Câble 12–24 V positif (rouge) : raccordement au pôle positif de l'allumage (pôle positif connecté, borne 15) ou au pôle positif de la batterie (borne 30)
6 Câble de masse (noir) : raccordement au pôle négatif de la source de tension
7 Câble (vert) : entrée de commande pour entrée vidéo C1, p. ex. pour le raccordement aux feux de recul
8 Câble (blanc) : entrée de commande pour entrée vidéo C2, p. ex. caméra latérale
9 Prise femelle DIN à 6 pôles C1 (raccordement à la source vidéo 1)
10 Prise femelle DIN à 6 pôles C2 (raccordement à la source vidéo 2)
11 Prise femelle DIN à 6 pôles C3 (raccordement à la source vidéo 3)Seulement M5L, M7L: avec reconnaissance de signal vidéo
12	Seulement M7LX: prise femelle DIN à 6 pôles C4 (raccordement à la source vidéo 4, avec reconnaissance de signal vidéo)
13	Seulement M7LX: câble (bleu) : entrée de commande pour entrée vidéo C3

AVIS!

Toute erreur de pose ou de branchement des câbles entraîne presque toujours des dysfonctionnements ou des détériorations des composants. Une pose et un branchement corrects des câbles sont indispensables au fonctionnement durable et fiable des composants que vous installez.

Veillez à respecter les consignes suivantes lors de la pose des câbles de raccordement :

• Pour le passage des câbles de raccordement, utilisez si possible les ouvertures d'origine disponibles ou d'autres possibilités de passage, p. ex. des grilles d'aération. Si aucun passage n'est disponible, vous devez percer un trou de ∅ 20 mm. Vérifiez avant le perçage qu'il y a un espace suffisant pour la sortie de la mèche de l'autre côté du trou (fig. 2, page 3).
• Installez les câbles à une distance suffisante des éléments chauds du véhicule (éclairages, chauffage, ventilateurs, etc.) qui pourraient les endommager.
• Entourez soigneusement chaque raccord de câble à l'aide d'un ruban vinyle de qualité (à l'intérieur du véhicule également).
• Lors de la pose des câbles, veillez à ce que ceux-ci
• ne soient ni fortement pliés, ni tordus,
• ne frottent pas contre des arêtes,
• ne soient pas placés dans des traversées à arêtes vives sans protection (fig. 3, page 3).

Raccordement du moniteur au système vidéo de recul (fig. 14, page 7)

Procédez à la pose du câble de raccordement du support d'écran sur le tableau de bord.
Introduisez la prise mâle du câble du moniteur (2) dans la prise femelle (4) du câble de raccordement (3).

AVIS ! Risque d'endommagement !

Lors du raccordement à la source de tension, veillez à respecter la polarité.

▶Raccordez le câble rouge et le câble noir du câble de raccordement à une source de tension adéquate :

– Raccordez le câble rouge (5) à la borne 15 (contact).

– Raccordez le câble noir (6) à la borne 31 (masse).

Si le moniteur doit être activé lorsque la marche arrière est enclenchée, raccordez le câble vert (7) à la ligne positive du feu de recul.

REMARQUE

Lorsque le câble vert (7) est sous tension, la caméra de recul est activée. La caméra de recul a la priorité.

Lorsque le moniteur doit être activé p. ex. lorsque le clignotant est utilisé, raccordez le câble suivant à une ligne positive du clignotant :

- M5L, M7L : câble blanc (8)

- M7LX : câble blanc (8), câble bleu (13)

REMARQUE

Si ce câble est sous tension, l'entrée vidéo suivante est activée :

● M5L, M7L : entrée vidéo C2

● M7LX : entrée vidéo C2, entrée vidéo C3

Ce câble sert de ligne de signalisation pour l'activation p. ex. d'une caméra latérale lorsque le clignotant est utilisé.

Raccordez éventuellement la prise C1 (9) du câble de raccordement au connecteur de la source vidéo 1 (p. ex. caméra).
Raccordez éventuellement la prise C2 (10) du câble de raccordement au connecteur de la source vidéo 2 (p. ex. caméra latérale).
Seulement M7LX : raccordez éventuellement la prise C3 (11) du câble de raccordement au connecteur de la source vidéo 3 (p. ex. caméra de recul).

REMARQUE

Tenez compte de l'intensité absorbée par le système vidéo. Les caméras sont équipées de chauffages. Le courant ne peut pas dépasser 1,5 A (trois caméras en mode chauffage). Utilisez un disjoncteur en cas de raccordement direct à la batterie. Vous pouvez ainsi débranchez facilement le système vidéo de la batterie lorsque le véhicule n'est pas utilisé pendant longtemps.

Raccordement d'une caméra vidéo de recul supplémentaire (mode remorque)

M5L, M7L : raccordez éventuellement la prise C3 (11) du câble de raccordement au connecteur de la caméra de recul supplémentaire.
M7LX : raccordez éventuellement la prise C4 (12) du câble de raccordement au connecteur de la caméra de recul supplémentaire.

8 Utilisation du moniteur LCD

8.1 Mise en marche du moniteur

Lorsque le moniteur est éteint, appuyez sur le commutateur principal « ⏻ » (fig. 10 6, page 5) pour mettre le moniteur en marche.
√L'image est retransmise.

8.2 Mise à l'arrêt du moniteur

Appuyez sur la touche « ⏻ » (fig. 10 6, page 5) pour éteindre le moniteur.
√L'image disparaît.

8.3 Réglage du moniteur (fig. 11, page 6)

Vous pouvez régler le moniteur à votre convenance comme suit :

Appuyez sur la touche « MENU » (3) pour sélectionner les paramètres souhaités.

√Les paramètres réglables sont affichés dans l'ordre suivant :

Côté 1 :
- Luminosité (« Brightness »): 0 - 60
- Contraste (« Contrast »): 0 - 60
- Couleur (« Colour ») : 0 - 60
- Luminosité (« Brightness »): 0 - 60 - Contraste (« Contrast »): 0 - 60 - Couleur (« Colour »): 0 - 60
Côté 2 :
- Langue (« Language ») : « Français » ou « Anglais » - Réinitialisation (« Default ») : réglage d'usine de tous les paramètres

• Caméra 1/Caméra 2 (« Camera1/Camera2 »): « Normal » ou « Miroir »
• M7LX : Caméra 3 (« Camera3 ») : « Normal » ou « Miroir »
• M7LX : « Distance » : marques de distance (« Réglage des marques de distance (M7LX) (fig. 10, page 5) », page 51)

Appuyez sur la touche « – » (4) ou sur la touche « + » (5) pour régler le paramètre souhaité.
Appuyez sur la touche « – » (4) pour diminuer la valeur du paramètre sélectionné.
Appuyez sur la touche « + » (5) pour augmenter la valeur du paramètre sélectionné.

8.4 Réglage de la source vidéo (fig. 10, page 5)

REMARQUE

Si vous avez relié le câble vert au feu de recul et qu'il est sous tension, la caméra de recul V1 est automatiquement activée (voir « Utilisation du moniteur avec deux caméras de recul (mode remorque) (fig. 13, page 6) », page 51).

M5L, M7L

Afin de commuter la source vidéo (de caméra 1 à caméra 2), appuyez sur la touche « C1/C2 » (1).
√ Le moniteur passe de la caméra 1 à la caméra 2 ou inversement.

M7LX

Afin de commuter la source vidéo, appuyez sur la touche « C1/C2/C3 » (1).
√ Le moniteur change de caméra dans l'ordre suivant : « Caméra 1 – Caméra 2 – Caméra 3 ».

Si vous souhaitez que les caméras fonctionnent automatiquement, appuyez sur la touche « C1/C2/C3 » (1) pendant plus de trois secondes.

√Le moniteur affiche le mode « AUTO ».

√ Le moniteur change de caméra dans l'ordre « Caméra 1 – Caméra 2 – Caméra 3 » automatiquement selon l'intervalle paramétré.

Le son n'est pas disponible dans ce mode de fonctionnement.

Pour régler la durée d'affichage (2 s à 16 s) :

Appuyez sur la touche « – » (4) pour réduire la durée d'affichage de la caméra.

Appuyez sur la touche « + » (5) pour augmenter la durée d'affichage de la caméra.

Pour quitter le fonctionnement automatique, appuyez à nouveau sur la touche « C 1 / C 2 / C 3 » ( 1).

√ Le moniteur affiche le mode « MANUEL ».

8.5 Utilisation du moniteur avec deux caméras de recul (mode remorque) (fig. 13, page 6)

Pendant l'utilisation, vous n'avez pas besoin d'effectuer de réglages sur le moniteur. Le moniteur reconnaît automatiquement si une ou deux caméras sont raccordées (p. ex. sur un camion à remorque).

• une caméra est raccordée (p. ex. véhicule tracteur sans remorque) : la caméra raccordée à C1 (1) est activée

• deux caméras sont raccordées (p. ex. véhicule tracteur avec remorque) :

• M5L, M7L: la caméra raccordée à C3 (2) est activée (C1 est inactive.)

• M7LX: la caméra raccordée à C4 (2) est activée (C1 est inactive.)

8.6 Réglage des marques de distance (M7LX) (fig. 10, page 5)

Procédez de la manière suivante pour régler les marques de distance :

Appuyez sur la touche « MENU » (3) pour sélectionner les paramètres souhaités.
√Les paramètres réglables s'affichent.
Appuyez de nouveau sur la touche « MENU » (3) pour sélectionner le mode « Réglage des marques de distance ».
Appuyez sur la touche « – » (4) pour afficher les marques de distance.
Appuyez sur la touche « – » (4) pour sélectionner les éléments réglables.
√Les éléments réglables sont surlignés en rouge.
Appuyez sur la touche « + » (5) pour régler les éléments surlignés en rouge. Vous pouvez déplacer chaque marque de distance sur une des trois positions. Appuyez une fois pour activer la marque latérale, deux fois pour la marque de distance supérieure, trois fois pour la marque intermédiaire, quatre fois pour la marque inférieure, etc.
Appuyez sur la touche « MENU » (3) pour quitter le mode de réglage.

9 Entretien et nettoyage du moniteur LCD

AVIS ! Risque d'endommagement !

• N'utilisez aucun objet coupant ou dur pour le nettoyage. Cela pourrait endommager le moniteur.
• Avant de nettoyer le moniteur, veuillez retirer les câbles afin de ne pas provoquer de court-circuit.

▶Nettoyez de temps en temps le moniteur avec un tissu humide.

10 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les documents suivants :

• composants défectueux,
• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

11 Elimination

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

12 Caractéristiques techniques

	M5L M7L M7LX
Référence : 9102100006 910	2100007 9102100008
Type : Couleur TFT LCD
Taille de l'écran : 4,8" (12,2 cm) 7" (17,8 cm)
Luminosité : env. 350 cd/m2
Résolution de l'écran H x V :	235000 pixels 3370	00 pixels
Norme de télévision : PAL/NTSC (commutation automatique)
Tension de service :	12 – 30 V---
Puissance :	10 W maximum
Sortie de charge USB :	5 V, 500 mA
Température de fonctionnement :	-20 °C à 70 °C
Température de stockage :	-25 °C à 80 °C
Humidité de l'air :	85 % maximum
Résistance aux vibrations :	5 g
Dimensions en mm L x h x p (avec support) :	144 x 145 x 118	186 x 145 x 118
Poids :	350 g	400 g

Certifications

Cet appareil possède la certification e13.

ZA du Pré de la Dame Jeanne

F-60128 Plailly

[phone]

[phone]
