Terméktípus	Akkumulátoros csavarhúzó-fúrógép
Márka	Worx
Modell	WX108.9
Névleges feszültség	18 V (20 V üresjáratban max)
Üresjárati fordulatszám	0-400 / 0-1450 ford/perc (két sebességfokozat)
Maximális nyomaték	30 Nm
Kuplungpozíciók száma	15+1 (fúrás)
Tokméret	10 mm
Max. fúrásméret (acél)	10 mm
Max. fúrásméret (fa)	25 mm
Súly (akkumulátor nélkül)	0,9 kg
Tápellátás	Li-ion akkumulátor 20 V (WA sorozat kompatibilis)
Ajánlott akkumulátor típus	WA3551 (2,0 Ah), WA3553 (4,0 Ah)
Kompatibilis töltő	WA3760 (0,4 A), WA3869/WA3880/WA3765/WA3860 (2,0 A), WA3883 (4,0 A)
Akusztikus teljesítményszint (LwA)	83,6 dB(A) (bizonytalanság 5 dB)
Rezgés (fémfúrás)	3,993 m/s² (bizonytalanság 1,5 m/s²)
LED világítás	Beépített, a ravasz megnyomásakor világít
Előre/hátra forgás	Igen, középső reteszeléssel
Karbantartás	Törölje le száraz ruhával, nincs szükség külön kenésre
Használati és tárolási hőmérséklet	0 °C és 45 °C között (töltés: 0 °C és 40 °C között)

Gyakran ismételt kérdések - WX108.9 WORX

Miért nem indul a csavarhúzó, amikor megnyomom a ravaszt?

Először ellenőrizze, hogy a forgásirányváltó nincs-e középső (reteszelt) helyzetben. Állítsa balra vagy jobbra. Győződjön meg arról is, hogy az akkumulátor megfelelően csatlakozik és fel van töltve.

Miért áll le a fúrógép, mielőtt a csavar teljesen meghúzódna?

A nyomatékbeállító gyűrű valószínűleg túl alacsony pozícióban van. Fordítsa magasabb számra (1-től 15-ig) vagy a fúrás pozícióba a maximális nyomaték eléréséhez.

Hogyan lehet megváltoztatni a fordulatszámot?

Használja a gép tetején található kétfokozatú sebességválasztót. Várja meg, amíg a tokmány teljesen leáll, mielőtt sebességet váltana, hogy elkerülje a fogaskerekek sérülését.

Mennyi az akkumulátor üzemideje, és hogyan javítható?

Az üzemidő az akkumulátor kapacitásától és a használati körülményektől függ. Az élettartam javítása érdekében végezzen több teljes töltési/kisütési ciklust, ha az akkumulátort hosszabb ideig tárolták. Töltéskor kerülje a szélsőséges hőmérsékleteket.

Hogyan lehet behelyezni és eltávolítani a csavarozófejet?

A fej eltávolításához húzza előre a tokmányt (kulcs nélküli) vagy lazítsa meg (kulcsos tokmány). Behelyezéshez tolja a fejet ütközésig, majd kézzel húzza meg a tokmányt. Használat előtt győződjön meg arról, hogy biztonságosan rögzítve van.

Mit tegyek, ha a LED gyorsan villog és a szerszám leáll?

Ez elektronikus védelmet jelez (túlterhelés, túlmelegedés vagy gyenge akkumulátor). Engedje el a ravaszt, hagyja néhány percig hűlni a szerszámot és az akkumulátort, majd szükség esetén töltse fel az akkumulátort.

Használható ez a csavarhúzó fém fúrására?

Igen, acél fúrására 10 mm-ig, fa fúrására 25 mm-ig tervezték. Használja a megfelelő sebességet (alacsony fémhez) és egy megfelelő fúrószárat.

Melyek a legfontosabb biztonsági óvintézkedések?

Mindig viseljen szem- és hallásvédőt. Ne viseljen bő ruházatot. Győződjön meg arról, hogy a szerszám ki van kapcsolva, mielőtt tartozékot cserél. Használja a szerszámot száraz, jól megvilágított környezetben.

Hogyan kell karbantartani a csavarhúzót?

Használat után törölje le a szerszámot száraz ruhával. Tartsa tisztán a szellőzőnyílásokat. Ne használjon vizet vagy vegyszereket. Az akkumulátort száraz helyen, 0°C és 45°C között tárolja.

Hol találok pótalkatrészeket vagy töltőt?

A kompatibilis akkumulátorok és töltők a kereskedelemben vagy a Worx viszonteladónál kaphatók. Kizárólag a használati útmutatóban ajánlott modelleket használja (akkumulátorokhoz WA3551, WA3553; töltőkhöz WA3760, WA3869 stb.).

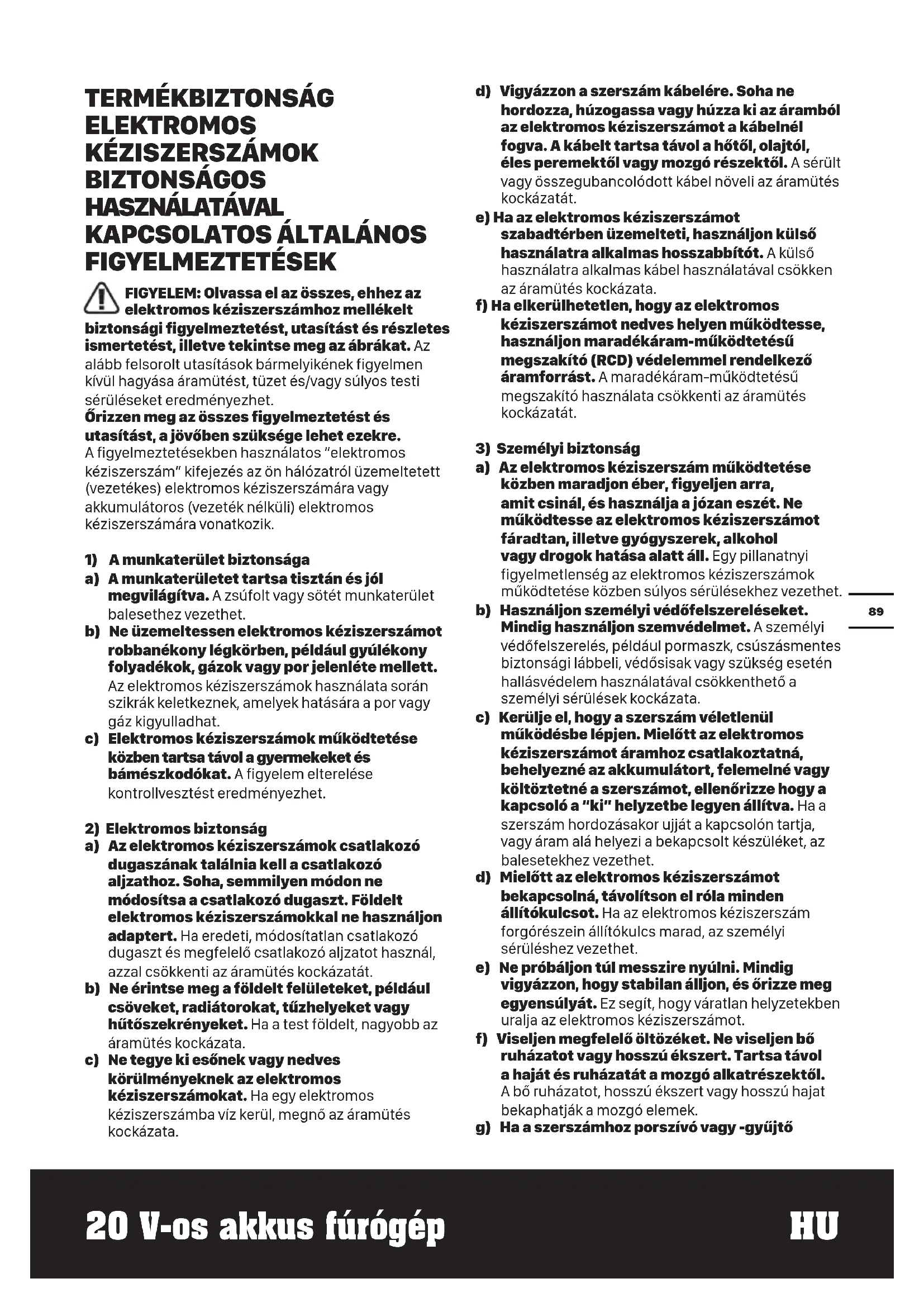

HASZNÁLATI ÚTMUTATÓ WX108.9 WORX

FIGYELEM: Olvassa el az összes, ehhez az elektramos kéziszerszámhoz mellekelt

biztonsagi figyelmeztetest, utasitast es részletes ismertetest, illetve tekintse meg az abrakat. Az

alabb felsorolt utasitaskbarmelyikenek figyelmen kivul hagyasa aramutest, tuzet es/vagy sulyos testi seruleseketeredmenyezhet.

Orizzen meg az összes figyelmeztétest ésutasítást, a jovöben szüksége lehet ezekre.

A figyelmeztetekben használatos "elettromos keziszerszám" kifejezes az on halózatról uzemeltetett (vezetékes) elektramos keziszerszámára vagy akkumulátoros (vezetek nélkuli) elektramos keziszerszámára vonatkozik.

1) Amunkaterület biztonsága
a) A munkaterületet tartsa tisztan és jol megvilágítva. A zsufolt vagy sötét munkaterület balesethez gezehet.
b) Ne üzemeltessen elektramos kesziszerszámot robbanékony legkörben, peldául gyúlékony folyadékok, gázok vagy por jelenláte mellett.

Az elektromos keziszersszamok hasznalata soran szikrak keletkeznek, amelyek hatasara a por vagy gaz kigyulladhat.

c) Elektromos kesziszerszámok muködtétese** kozben tartsa távol a gyermekeket és bámeszkodókat. A figyelem elterelése kontrollvesztést eredményezhet.
2) Elektromos biztonság
a) Az elektromos kéziszerszámok csatlakozó dugaszának talánlia kell a csatlakozó aljzathoz. Soha, semmilyen módon ne módosítsa a csatlakozó dugaszt. Földelt elektromos kéziszerszámokkal ne használjon adapterter. Ha eredeti, módositätlan csatlakozó dugaszt és megfelelo csatlakozó aljzatot használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a foldelt felületeket, peldául csoveket, radiatorokat, tuzhelyeket vagy hütöszekrényeket. Ha a test foldelt, nagyobb az áramütes kockázata.
c) Ne tegy ki esonek vagy nedves körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos kéziszerszámba viz kerül, megnő az áramütés kockázata.

d) Vigyázzon a szerszám kabelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kézsizerszámot a kabelnéfogva. A kabelt tartsa távol a hótkol, olajtól, éles peremektól vagy mozgó részektól. A sérült vagy össegubancolódt kabel noveli az áramütés kockázatát.
e) Ha az elektromos keziszerszámot szabadárben üzemelteti, használjon külso használatra alkalmas hosszabbítot. A külso használatra alkalmas kabel használatával csökken az áramútes kockázata.
f) Ha elkerüñhetetlen, hogy az elektromos kéziszerszámot nedves helyen mücködtesse, használjon maradékáram-muködtétésu megszakító (RCD) védelemmel rendelkezo áramforrást. A maradékáram-muködtétésu megszakító használata csökkenti az áramütés kockázatát.

3) SzemélyiBiztonság

a) Az elektromos keziszerszám muködtetése kozben maradjon éber, figyeljen arra, amit csinal, és használja a józan eszt. Ne muködtesse az elektromos keziszerszámot fárdtan, illetve gyógenszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos keziszerszámok muködtetése kozben súlyos serülsekhez gezethet.
b) Hasznaljon szemelyi vedofelszerelesek. Mindig hasznaljon szemvadelmet. A szemelyi vedofelszereles, peldaul pormaszk, csuszasmentesBiztonsagi Iabbeli, vedosisak vagy szukseg eseten hallasvedelem hasznalatalval csokkentto a szemelyi serulisek kockazata.
c) Kerülje el, hovy a szerszám véletlenül muködésbe lépjen. Mielótt az elektromos kéziszerszámot aramhoz csatlakoztatná, behelyezné az akkumulátort, felemelné vagy koltöztetné a szerszámot, Ellenörizze hovy a kapcsoló a "ki" helyzetbe legyen allíva. Ha a szerszám hordozásakor ujjat a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetakhez gezehet.
d) Mielott az elektromos keziszerszámot bekapcsolná, távolitson el rola minded allitókulcsot. Ha az elektromos keziszerszám forgórsesein allitókulcs marad, az személyi séruléshez gezethet.
e) Ne probáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, ésörizze meg egyensúlyát. Ez segít, hogy varatlan helyzetekben uralja az elektromos kézsizerszámot.
f) Viseljen megfelelo öltözeket. Ne viseljen bó ruházatot vagy hosszú ékszert. Tartsa távol a Haját és ruházatát a mozgo alkatrészektól. A bó ruházatot, hosszú ékszert vagy hosszú Hajat bekaphatják a mozgo elementk.
g) Ha a szerszámho zorszivó vagy -gyújto

is csatlakoztathó, gondoskodjon
ezek megfelelo csatlakoztatásárol és
hasznalataról. A porgyüjtó hasznalatalval
csökkenthetőe k a porral kapcsolatos kockázatok.

h) Ne hagyja, hogy a szerszám gyakori használata tól elbizakodottá tegye, és hogy ezälta figyelmen kivül hagyja a szerszámBiztonsági kovetelményeit. A masodperc toredeke is eleg ahhoz, hogy egy figyelmetlen mozdulat sulyos séruleshez vezessen.
4) Az elektromos kéziszerszám használata és karbantartása
a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelo elektromos kéziszerszámot használjon. Ha a megfelelo elektromos kéziszerszámot használja, azzal a rendeltétési területén jobban ésBiztonságosabban elvegezhető a munka.
b) Ne használja az elektromos kéziszerszámot ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozhato a kapcsolóval, az veszélyes, és javításra szorul.
c) Húzza ki a csatlakozó dugaszt az aramellátástBiztosító aljzataból,és/vagy távolítsa el akvehető akkucsomagot a szerszámból,ha beállításokat vagy tartozékcserét Hajt végre, vagy ha a szerszámot elraktározza. Ezekkel a megelőző biztonsági intézkedesekkel csökken annak a kockázata, hogy a kézsizerszám véletlenülbekapcsoljon.
d) Az elektromos keziszerszámokat hasznalaton kivül tartsa a gyermekektól távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek működtessék azimuth. A tapasztalatlan felhasználók kezeben az elektromos keziszerszámok veszélyessé valnak.
e) Az elektromos keziszerszámok és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó element megfeleloen helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos keziszerszám működésére. Hasérülést talál, használat elött javittassa meg a szerszámot. A nem megfeleloen karbantartott elektromos keziszerszámok Sok balesetet okoznak.
f) A vagenszerszamokat tartsa tisztan, es figyelen, hovy elesek maradjanak. A megfeleloen karbantartott, eles vagenszerszamok ritkabban akadnak meg, es egyszeruben iranyithatoak.
g) Az elektromos keziszerszmot, a kiegészítőket és fejeket használja a fentiutasításoknak megfeleloen, figyelembe veve a munkakörülményeket és az elvgzendó munkát. Ha az elektromos keziszerszmot nem rendeltetésszerüen használja, az veszelyhelyzetet teremthet.

h) Orizzze szárazon, tisztnan, olaj- és zsirmentesen a szerszám fogantyuit és megragadási részeit. A csuszos fogantyuk és megragadási részek foleg varatlan helyzetekben akadályozzáka a szerszám biztonságos megfogásat, kezelését és irányításat.
5) Az akkumulátoros kéziszerszám használata és karbantartasa
a) Csak a gyarto altal javasolt toltovel toltse fel. Ha egy adott akkumulatorhoz megfelelo toltot masik akkumulatoralhasznal, az tuzveszelyes lehet.
b) Azelekromos keziszerszámokatCsak a kijelolt akkumulatorokkal hasznalja.Hamas akkumulatorokat hasznal, az sereles- es tuzveszelyes.
c) Az akkumulatorokat hasznalaton kivül tartsa a fémtárgyaktól, peldául gémkapcsoktól, penszerméktól, kulcsoktól, szögektól, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a polusokat. Az akkumulator polusainak rovidzárlata égés- és tüzveszélyes.
d) Nem megfelelo körülmenyek bözt ott az akkumulatorból folyadék szivároghat; kerülje az érintkezést ezzel a folyadékkal. Véletlen érintkezés eseten mossa le vizzel. Ha a folyadék szembe kerül, mossa ki vizzel, és forduljon orvoshoz. Az akkumulatorból szivárgó folyadék irritaciot vagy égési sérülest okozhat.
e) Ne használjon károsodott vagy modositott akkucsomagot vagy szerszámot. A károsodott vagy modositott akkucsomagok használata elórelathatatlan kovetkezményekkel jr, mert ezek felgyulladhatnak, felrobbanhatnak vagy személyi séruléseket okozhatnak.
f) Ovja az akkucsomagot és a szerszámottúztól vagy a magas hórmársekletektól. A 130°C-t meghaladó hórmárseklet vagy tuz robbanást okozhat.
g) Tartsa be az összes ujratoltési utasitást és az akkucsomagot vagy a szerszámotCsak az utasitásokban megadott hómersekleti tartományban toltse üjra. Az elóirásoktól vagy a megengedett hómersekleti tartománytol elterö toltési folyamat az akkucsomag károsodásat okozhatja,és noveli a tuzveszély kockázatát.
6) Szerviz
a) Azelekromos kéziszerszámotCsak képzett szerel'javithatja megfelelo cserealkkatrészekkEL. Ezbiztositja az elektromos kéziszerszám biztonságos mukodését.
b) Soha ne szervizelje a károsodott akkucsomagokat. A károsodott akkucsomagok szervizelésétCsakgyartóvagy az erfehlatalmazott szervizkozpontok hajthatjak végre.

BIZTONSGAGI ELOÍRÁSOK FÜRÖGÉPEKHEZ

1) Biztonságiutasítások minded muvelethez
a) Ha fennáll a veszély, hogy a vagóartozék rejtett gezetékeket érint, az elektromos késizerszámot tartsa szigetelt tapadófelület mellett. Ha a vagóartozék feszültség alatt alló gezeték érint, az elektromos késizerszám külso fémlarkrészei feszültség ala kerülhnetnek, aminek hatására a szerszám muködtetője áramütest szenvedhet.
2) Biztonságiutasítások a hosszú fúrók használatakor
a) Ne használja a fúró maximális névleges fordulatszámánál nagyobb sebességet. Nagyobb fordulatszámon a fúrószár elhajolhat, ha szabadon foroghat a munkadarab megérintese nélkül, ami személyi sérülést okozhat.
b) A fúrást mindig alacsony fordulatszámon kezdje a fúrófej érintésével a munkadarabbal. Nagyobb fordulatszámon a fúroszár elhajolhat, ha szabadon foroghat a munkadarab megérintese nélkül, ami személyi sérülest okozhat.
c) A nyomástCsak akkor használja,ha közvetlenül a furoszserszámhoz igazodik, ne használjon tulzott nyomást. A furoszár kanyarodik,és serulést vagy elvesztétst okoz, ami szemelyi serulést okozhat.

AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSAGI FIGYELMEZTETÉSEK

a) Az akkumulátort ne szedje szét, ne nyissa fel és ne vágja meg.
b) Ne zárja rovidre az akkumulátort. Az akkumulátorokat ne tárolja olyan dobozban vagy fiókban, ahol rövidre zárhatják egymást, vagy valamilyen gezetó anyag a rovidzárlatukat okozhatja. Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, pédául gemkapcsoktól, penszerméktól, kulcsoktól, szögetól, csavaroktól vagy más kis fémtárgyaktól támol, mert ezek összekapcsolhatják a polusokat. Az akkumulátor polusainak rovidzárlata égés- és tüzveszélyes.
c) Ne tegye ki honek vagy tuznek az akkumulátort. Ne tárolja kozvetlen napfényben.
d) Az akkumulátort ne tegye ki ütesnek.
e) Ha az akkumulátor szivárog, vigyázzon, hogy a folyadék ne kerüljön a börre vagy szembe. Amennyiben a börre vagy szembe kerül,

az érintett területet mossa le bő vizzel, és forduljon orvoshoz.
f) Vigyázzon, hogy az akkumulátor tiszta és száraz maradjon.
g) Ha az akkumulátor polusaira szennyezódéskerül, azt egy tiszta, száraz ruhával törölje le.
h) Az akkumulátort használat elótt fel kell tolteni. A toltést mindig az utasításoknak megfeleloen, helyes eljárast használva végezze.
i) Használaton kívül ne hagyja tólton az akkumulátort.
j) Hosszan tartó tárolást kōvetöen a maximálist teljesítény elérèse érdekében szükséges lehet, hogy az akkumulátort töbpször felTÜltse és lemerítse.
k) Csak a Worx altal javasolt toltovel toltse fel. Kizarolag a keszulékhez valo hasznalatra mellekelt toltot használja.
I) Ne használjon a keszülékkel valo használatra tervezettól eltérő akkumulátort.
m) Az akkumulátor gyermekektól távol tartandó.
n) Örizzeme g a termekhez mellekelt utasitásokat, a késöbbiekben szüksége lehet ezekre.
o) Amikora szerszámot nem használja, vegye ki belóle az akkumulátort.
p) Artilmatlanitásnál megfeleloen járjon el.
q) Ne helyezen be kūlönbozó gyartóktól származó, illetve eltero kapacitásu, méretú vagy típus ákkukat a készülékbe.
r) Tartsa távol az akkumulátort mikrohullamoktól és nagy nyomástól.

SZIMBÓLUMOK

A séruluiveszélyCsökkentése árdekében a felhasználónak el kell olvasnia az utasításokat

FIGYELEM

Viseljen fulvédôt

Viseljen szemvédôt

Viseljen pormaszkot

	Ne tegye ki esõnek vagy viznek
	Ne dobja tüzbe
	A leselejtezett elektramos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a bözelben elektramos hulladék gyűjtő udvar, vigye oda a készüléket. Az úrahasznosítási lehetõssegkról tídékožódjon a helyi hatóságoknál vagy a kereskedönél.
Li-Ion	A leselejtezett elektramos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a bözelben elektramos hulladék gyűjtő udvar, vigye oda a készüléket. Az úrahasznosítási lehetõssegkról tídékožódjon a helyi hatóságoknál vagy a kWhesstedönél.
	Viseljen védöszmemüveget
	Zár
	Csavarbehajtás
	Fúrás
	Fa
	Fém
	Magas fordulatszám

Alacsony fordulatszám

AZ ALKATRÉSZEK LISTÁJA

1. FÜRÖTOKMÁNY

2. NYOMATÉKSZABÁLYOZÓ GYÜRÜ

3. GYORS, LASSÜ FORDULATSZÁM SZABÁLYOZÓ

4. FORGÁSIRÁNY-SZABÁLYOZÓ

5. PUHA BEVONATÜ MARKOLAT

6. AKKUMULÁTOR*

7. AKKUMULÁTORKIOLDÓ GOMB*

8. KI-/BEKAPCSOLÓ GOMB

9. LED JELZÖFÉNY

*Nem minded keszülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

MUSZAKI ADATOK

Típus WX101WX101.X (1-a készülék megjelölése, akkumulátoros fúrot jal)

		WX101WX101.X **
Feszültseg		20V max ***
Terhelés nélkuli sebesség		0-400/0-1450/min
Befogási helyzetek száma		15+1
Maximális nyomaték		30N.m
Tokmány befogás		10mm
Maximális teljesít-mény értékek	Acél	10mm
	Fa	25mm
A készülék súlya (Meztelen eszköz)		0.9kg

**X=1-999,A-Z,M1-M9csak kulonféle vásárlókra vonatkozik, ezek kozott a modellek kozott nincsBiztonsági valtozas.
*** Terhelés nélkūlī feszültség. Az akkumulátor kezdó feszültsége maximum 20 volt. A névleges feszültség 18 volt.

Kategória Típus	Mapacitás
20V Akku	WA3551 2.0 Ah
	WA3551.1 2.0 Ah
	WA3553 4.0 Ah
20V Akkumulátortöltő	WA3760 0.4 A
	WA3869 2.0 A
	WA3880 2.0 A
	WA3765 2.0 A
	WA3860 2.0 A
	WA3883 4.0 A

Javasoljuk, hogy kiegészítoket vásároljon az üzletból, ahol az eszkózoket ertékesítik. További részletek a kiegészítő csomagban találhatók. Az aruház munkatársai segítséget és tanácsot adhatnak Önnek.

ZAJERTÉKEK

A-súlyozású hangnyomásszint	L	PA: 72.6 dB (A)
KpA = 5 dB (A)
A-súlyozású hangerő		LwA: 83.6 dB (A)
KwA = 5 dB (A)
Viseljen fulvédót.

REZGÉSÉRTEKEK

Az EN62841 szabvány szerint meghatározott összes rezgés (háromtengelyü vektoriálisösszug) a következő:

Furás fémbe	Rezgéskibocsátás a h,D = 3.993 m/s2
	Bizonytalanság K = 1.5 m/s2

A vibración és azej bejentett összertékét szabványos mérési modszerrel allapitottak meg, és ezeket az értékeket két szerszám összehasonlításához is fel lehet hasznalni.

A vibracio es azej bejelentett osszertekeit a rezgeseknek es zajartalomnak valo kitettseg elozetes felbecslsehez is fel lehet hasznalni.

FIGYELEM: A kéziszerszám aktuális

hasznalatakor mérhetó vibracioés

zajkibocsatasiertekekelterrhetnekabejentett

ertéktol, mert nagyban fuggnek a szerszam hasznalati modjatol es a megmunkalt alkatresztipusatol. Imehehany pelda es eltero ertek a szerszam hasznalatatol fuggoen:

Hogyan hasznaljak a szerszámot, milyen anyagokat vágnak vagy furnak.

Az eszkoz jo allapotban van-e, megfeleloen karbantartjak-e.

Megfelelo tartozekokat hasznalnak-e az eszkozhoz, vigyaznak-e, hogy eles legyen, es jo allapotban maradjon.

A fogantyú megragadasának erósségotól és az esetleg használt vibrácios- és zajcsökkentő tartozék típusától.

A szerszámot rendeltetesszerüen, kialakitásanak és a jelen utasításoknak megfeleloen hasznáják-e.

Ha a szerszámot nem kezelik megfeleloen, kézkar vibrrációs szindrómat okozhat.

FIGYELEM: A pontossag érdekében az

expoziciones szint becsuilt ertékéhez a valós

hasznalati korulmenyek kozott figyembe kell venni a mukodesi ciklus valamennyi elemét, igy azt az idot is, amikor a szerszám ki van kapcsolva, és amikor üresjaratban mukodik. Ez a teljes munkaidoszak viszonylatában jelentösen csokkentheti az expoziós szintet.

A vibraciónk és zajnak való kitettség kockázatának csökkentese.

MINDIG éles vésôt, pengét, és hegyes fúrófejet használjon.

Az eszkocz t jelen utasitásoknak megfeleloen tartsa karban, és vigyázzon a megfelelo konésre (ahol erre szükség van).

Ha a szerszám rendszeres hasznalatát tervezik,
akkor megéri a vibracio- és zajcsökkentő tartozékok
beszerzese.

Ugy tervezze meg a munkajat, hogy a magas rezgesszámú eszkök hasznalatat igenylo feladatokt tobb napra ossza el.

HASZNÁLATI UTASITÁSOK

MEGJEGYZES: Mielott a szerszamot hasznalna olvassa el figyelmesen az utasitasokat.

RENDELTÉS

Az eszkocz csavarok behajtára és kilazítára, valamint fa, fem, kerámia és muányag furusára használható.

ÖSSZESZERELES ES MUKÖDES

MÜVELET ÁBRA
MÜKÖDTÉS ELOTT
Az akkumulátor eltávolítása Lásd	A1. Ábra
Az akkumulátor feltolítese Lásd A2. A3 Ábra
Az akkumulátor behelyezese Lásd	A4. Ábra
ÖSSZESZERELEŠ

A TOKMÁNY BEÁLLITÁSA

FIGYELEM: Tartozéckserekor minded esetben rögzítse a fokapcsoló, és húzza ki a készüléket a pából. A készülék bekapcsolása elöttt minded esetben Ellenőrizable le, hogy a szerszám megfeleloen van befogva. A tokmány serulése vagy a szerszám kilazulása súlyos személyi serulést okozhat.

-- Szerszám-kivétel Lásd B1. Ábra

-- Szerszám-befogás Lásd B2. Ábra

MUKÖDEs

FORGÁSIRÁNY-SZABÁLYOZÓ FIGYELEM: Soha ne változtassa meg az irányt, miközben a tokmány forog, mindig varjön, amíg leáll!	Lásd C1, C2, C3. Ábra
KÉTFOKOZATÜ SEBESSSEGVÁLTÓ FIGYELEM: A sebességvító károsodásanak megelőzese érdekében mindig varjá, meg, hogy a sebességvító teljesen leálljon, mielőtt sebességet váltana.	Lásd D. Ábra
NYOMATEK ÉS FÜRÁS Fúrás, Csavarozás	Lásd E1, E2. Ábra
A KI-/BEKAPCSOLÓ GOMB HASZNÁLATA FIGYELEM: A ki-/ bekapcsoló gomb használata	Lásd F. Ábra

LED JELZOFENY

A hasznalat elott a LED Iampa a fokapcsol o lenyomasaval kapcsolhato be.

FIGYELEM: Nyomja meg a fokapcsolot a lampa bekapcsolasyoz. Ellenorizze, hogy az elore-/hatrafele vezerlo a balos/jobbos allasban van-e.

A szerszám és az akku
biztonsági rendszerrel
felszerelt. Ha a LED
kontrollampa 60 masodpercen
átgysan villog, majd
kikapcsol, a rendszer
az akku élettartamának
meghosszabbitása érdekében
automatikusan lekapcsolja
a keszülék típlalásat.
Munkavégzs Közen a keszülék
automatikusan leáll, ha a
keszülék vagy az akku esetében
az alábbi helyzetek egyike
alakul ki:

Tulterhelés: A keszülék hasznalata tulságosan nagy aramfogyasztással jár. Ilyen esetben, kérjuk, engedje el a keszülék kapcsolóját, és fejezbe a keszülék tulterhelésével jaró munkát. Ezt kovetöen a szerszám ubból beinditásához ismet nyomja meg a kapcsolót.

Tulmelegedes: Ha a fent ismertetett esetben nem kapcsol be a keszulek, tulmelegedett vagy a keszulek, vagy az akku. Ilyen esetben az ujboli bekapsolas elott hagyja a szerszamot es az akut elegge kihulni.

Nem megfelelo taplalas: Az akku fennmarado kapacitasasa tulsagosan kevés, es a keszülek nem mukodik. Ilyen esetben vegye ki az akut, es toltse fel.

HIBAELHÁRITÁS

1. MIERT NEM KAPCSOL BE A FÜR, HA MEGNYOMOM A KAPCSOLOT?

A ravasz felső részén található forgásirány-szabályozó lezart helyzetben van. Oldja fel a forgásirány-szabályozó: ehbez állitsa a kivant forgási helyzetbe. Nyomja meg a rvaszt, és a fúró forogni kezd. Ellenőrizable le, hogy a behelyezett akku helyesen erintkezik-e.

2. A SZERSZÁM LEÁLL, MIELÖTT A CSAVART TELJESEN MEGHUÜTZAM VOLNA. MIERT?

Ellenorize a nyomatekszabalyoz gyurhelyzet. A nyomatekszabalyoz gyuruz az orso es a furotest kozott talalhato.Az 1-es allas a legalacsonyabb nyomatek (furocsavaroz er),a 15-0s allas a legmagasabb nyomatek (furocsavaroz er).A -os pozici furashoz hasznalatos.A legjobb eredmeny erdekuben allitsa a nyomatekszabalyoz gyurut magasabb allasba.

3. MIERT VALTOZIK AZ AKKUMULATOR LEMERULESI IDEJE

A toltesi ido problemai (lasd feljebb), illetev az, ha az akkumulatort hosszabb ideje nem hasznalta, csokkenti az akkumulator mukodesi idejét. Ezt kijavithatja, ha nehanyszor feltolti es lemeriti a szerszamot. Ha nehez munkat vgez, peldaul nagy csavarokat hajt be kemeny faba, az akkumulator tobb energiathasznal, mint konnyebb feladatok eseten. Ne toltse az akkumulatort 0^ alatt vagy 45^ folott, mivel ez befolyasolja a teljesitmenyt.

KARBANTARTÁS

Bármilyen állitás, javítás vagy karbantartásimúvelet elött vegye ki a szerszámól azakkumulátort.

A szerszámot nem szükséges megkenni vagy karbantartani.

A szerszám nem tartalmaz a felhasználo által javithato alkatrészeket. Soha ne használjon vizet vagy vegyl tiszítószerekket a szerszám tiszítíasahoz. Törölje tisztrá egy száraz ronggyal. A szerszámot mindig száraz helyen lárolja. Tartsa tisztna a motor szellozonyilásait. Minden szabályozóeszkózt tartson pormentesen. A szellozonyilásokon keresztül néhszikrák lathatok. Ez természetes, nem okoz kárt az elektrmos kézsiverszámban.

AKKUS KÉZISZERSZÁMOKRA VONATKOZO FIGYELMEZTETÉSEK

A szerszámot és az akkumulátortCsak 0-45C kozottl

hómér sékleti tartományban szabad hasznalni éstárolni.

Az akkumulator ujratoltesehez ajanoltt homserekleti tartomany 0 - 40^ kozott talalhato.

KÖRNYEZETVEDELEM

A leselejtetzt elektromos keszülékek nem dobhatók ki a háztartásihulladékkal. Ha van a kölben elektromos hulladék gyüjto

udvar, vigye oda a keszüléket. Az uyrahasznositasi lehtosegekról tajekozódjon a helyi hatóságoknál vagy a kereskedönél.

MEGFELELOSEGINYILATKOZAT

A gyártó:

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Kijelenti, hogy a termek

Leirás Akkumulátoros fúró-CSavarozó

Tipus WX101WX101.X (1-a keszülék megjelölse, akkumulátoros fúrot jal)

Rendeltetes Furás, Csavarok és anyák meghúzása, valamint meglazítása

Megfelela kovetkeziranyelveknek:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Az alabbi normákna:

EN 55014-1, EN 55014-2, EN 62841-1, EN 62841-2-1

A muzaki dokumentacio osszeallitasara jogosult szemely:

Név Marcel Filz

Cim Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/03/20

Allen Ding

Helyettes fomernok, Teszteles es minosites

Positec Technology (China) Co., Ltd
