Producttype	Accu boor- en schroefmachine
Merk	Worx
Model	WX108.9
Nominale spanning	18 V (20 V max. onbelast)
Onbelast toerental	0-400 / 0-1450 omw/min (twee snelheden)
Maximaal koppel	30 Nm
Aantal koppelstanden	15+1 (boren)
Boorhoudercapaciteit	10 mm
Max. boorcapaciteit (staal)	10 mm
Max. boorcapaciteit (hout)	25 mm
Gewicht (zonder accu)	0,9 kg
Voeding	Li-ion accu 20 V (compatibel met WA-serie)
Aanbevolen accutype	WA3551 (2,0 Ah), WA3553 (4,0 Ah)
Compatibele lader	WA3760 (0,4 A), WA3869/WA3880/WA3765/WA3860 (2,0 A), WA3883 (4,0 A)
Geluidsvermogensniveau (LwA)	83,6 dB(A) (onzekerheid 5 dB)
Trilling (boren in metaal)	3,993 m/s² (onzekerheid 1,5 m/s²)
LED-verlichting	Ingebouwd, gaat aan bij indrukken van de trekker
Links/rechtsom draaien	Ja, met centrale vergrendeling
Onderhoud	Reinigen met een droge doek, geen speciale smering
Gebruiks- en opslagtemperatuur	0 °C tot 45 °C (laden: 0 °C tot 40 °C)

Veelgestelde vragen - WX108.9 WORX

Waarom start de schroefmachine niet wanneer ik de trekker indruk?

Controleer eerst of de draairichtingsschakelaar niet in de middelste stand (vergrendeld) staat. Zet hem naar links of rechts. Zorg er ook voor dat de accu goed is aangesloten en opgeladen.

Waarom stopt de boormachine voordat de schroef volledig is aangedraaid?

De koppelring staat mogelijk op een te lage stand. Draai hem naar een hoger nummer (1 tot 15) of naar de boorstand voor maximaal koppel.

Hoe verander ik de draaisnelheid?

Gebruik de tweetraps snelheidsschakelaar bovenop de machine. Wacht tot de boorhouder volledig stilstaat voordat u de snelheid wijzigt om schade aan de tandwielen te voorkomen.

Wat is de gebruiksduur van de accu en hoe kan ik deze verbeteren?

De gebruiksduur hangt af van de accucapaciteit en de gebruiksomstandigheden. Om de levensduur te verbeteren, voert u enkele volledige laad-/ontlaadcycli uit als de accu lang is opgeslagen. Vermijd extreme temperaturen tijdens het laden.

Hoe steek ik een schroefbit in en verwijder ik deze?

Om de bit te verwijderen, trekt u de boorhouder naar voren (sleutelloos) of draait u hem los (sleutelboorhouder). Om te plaatsen, duwt u de bit tot de aanslag en draait u de boorhouder handvast. Zorg ervoor dat hij goed vastzit vóór gebruik.

Wat te doen als de LED snel knippert en het gereedschap stopt?

Dit duidt op elektronische beveiliging (overbelasting, oververhitting of bijna lege accu). Laat de trekker los, laat het gereedschap en de accu enkele minuten afkoelen en laad de accu indien nodig op.

Kan ik deze schroefmachine gebruiken om metaal te boren?

Ja, hij is ontworpen om staal tot 10 mm en hout tot 25 mm te boren. Gebruik de juiste snelheid (laag voor metaal) en een geschikte boor.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd oog- en gehoorbescherming. Draag geen loszittende kleding. Zorg ervoor dat het gereedschap is uitgeschakeld voordat u accessoires wisselt. Gebruik het gereedschap in een droge en goed verlichte omgeving.

Hoe onderhoud ik de schroefmachine?

Reinig het gereedschap na gebruik met een droge doek. Houd de ventilatiesleuven schoon. Gebruik geen water of chemicaliën. De accu moet worden opgeslagen op een droge plaats tussen 0°C en 45°C.

Waar kan ik reserveonderdelen of een oplader vinden?

Compatibele accu's en laders zijn verkrijgbaar in de handel of bij de Worx-dealer. Gebruik uitsluitend de in de handleiding aanbevolen modellen (WA3551, WA3553 voor accu's; WA3760, WA3869, enz. voor laders).

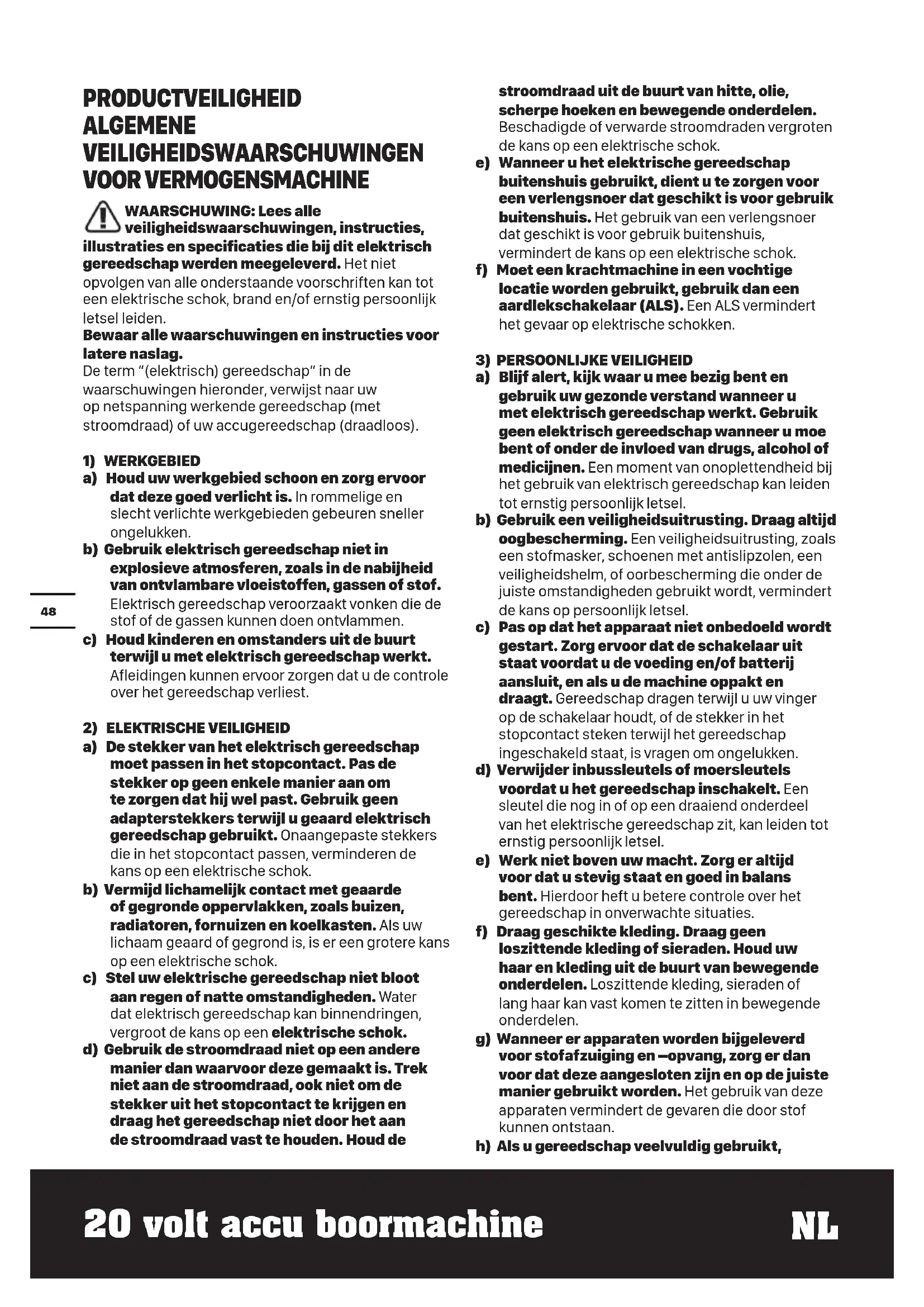

GEBRUIKSAANWIJZING WX108.9 WORX

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen, instructies,
illustraties en specificaties die bij dit elektrisch
gereedschap werden meegeleverd. Het nicht
opvolgen van alle onderstaande voorschriften kan tot
een elektrische schok, brand en/of ernstig persoonlijk
letsel leiden.
Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstandersuit de buurt terwijl umet elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.
a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegonde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geoard of gegond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waar voor deze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekkeruit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de

stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen.

Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wanneer u het elektrische gereedschap buitenshuis gelebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKVEELIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag algtdijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaaruit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig personlijk letsel.
e) Werk Niet boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vastkommen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiig en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten verminder de gezaren die door stof hunnen ontstaan.
h) Als u gereedschap veelvuldig gebruikt,

dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden.

Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op de snugheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanner de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat u instelleningen veranderd, toebehoren verrangt of de machine opbergt. Dezepreventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat nicht gebrukt wordt buiten het bereik van kinderen op en LAST personen die nicht bekend zich met het gereedschap of met deze veiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zich.
e) Onderhonden van het gereedschap en accessoires. Controller of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenveroorzaakt door slecht onderhonden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/messen zal minder nsel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.
h) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken lately geen veilige hantering toe, en zorgen ervoor dat

u geen contrôle hebt over het gereedschap in onverwachtete omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wonneer die gebruikt worden voor een ander type accupack.
b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupack.Door het gebruik van andere accurpacks ontstaat de kans op letsel of brand.
c) Wanneer het accupack Niet gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding hunnen make nussen de contactpunter van de terminal. Het kortsluiten van de accuterinals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel möglichk een arts te raadplegen. Vloeistof die akkomstig is uit de accu kan irritatie of brandwonden veroorzaken.
e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's hunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.
f) Steelen accu of gereedschap nicht bloot aan vuur of extreme temperatuur. Bootstelling aan brand of een temperatuur boven 130^ kan explosieveroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6) SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gekruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden UITgevoerd door de fabrikant of geauthoriseerde onderhoudstechnici.

1) Een beschrijving van alle veiligheidsoperaties
a) Houd het gereedschap vast bij de geisoleerde handgrepen wonneer de zaag in contact zou kuren komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom kome te staan, waardoor u een elektrische schok kunt krijgen.
2) Veiligheidsinstructies bij gebruik van lange boorbeitels
a) Werk Niet met een hogere snelheid dan de maximale nominale snelheid van de boormachine. Bij hogere snelheden kan de boor buigen als deze vrij kan roteren zonder het werkstuk aan te raken, wat kan leiden tot personlijk letsel.
b) Begin altijd te boren op lage snelheid met de punt van de boor in contact met het werkstuk. Bij hogere snelheden kan de boor buigen als deze vrij kan roteren zonder het werkstuk aan te raken, wat kan leiden tot persoonlijk letsel.
c) Breng alleen druk aan wanner deze rechtstreeks op de boor is uitgelijnd, oefen geen overmatige drukuit. De boor buigt enveroorzaakt schade of verlies van controle, wat kan leiden tot persoonlijk letsel.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accuraps nicht kort. Bewaar accuraps nicht willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten hunnen worden. Houd het accurapak op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accurapak hunnen verbinden. Kortgesloten contacten van accuraps hunnen brandwonden of brandveroorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accuracks nicht bloot aan mechanische schokken.
e) Als een accu lektClient men voorzichtig te zich dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Houd batterijcellen en.Accupacks schoon endroog.
g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.
h) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
i) Laat.Accupacks nicht langdurig opladen als zeniet worden gebruikt.
j) Na een lange opslagperiode kan het nodig+zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
k) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
I) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
m) Houd accupacks buiten het bereik van kinderen.
n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
o) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
r) Houd de accuuitde buurt van microgolven en hoge druk.

SYMBOL

	Om het risico op letsels te beperken,要去 u de gebruikershandleidinglezen
	WAARSCHUWING
	Draag oorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
	Niet blootstellen aan regen of water
	Niet verbranden
	Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkommen. Breng deze producten waar mogelijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.
Li-lon	Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheden inzameling" van alle batterijpakketten en batterijpakketten. Het worden verzolgens gerecycled of verwijderd om de milieu-impact te verminderen. Batterijpakketten kunnen schadelijkশn voor het milieu en de volksgezondheid.ovat ze schadelijke stoffen bevatten.
	Draag beschermende handschoenen
	Vergrendelen
	Schroeven
	Boren
	Hout
	Metaal

Hoge snugelid

Lage snugelid

ONDERDELENLIJST

1. SNELSPAN BOORKOP
2. KOPPEINSTELLINGEN
3. KNOP VOOR INSTELLEN MECHANISCHE SNELHEID
4. RECHTS- EN LINKSDRAAIEND
5. ZACHTE HANDGREEP
6. ACCUPACK*
7. ONTGRENDELKNOP ACCUPACK*
8. AAN/UIT-SCHAKELAAR

9. LED LAMPJE

10. Niet alle aufgebeelde of beschreiben toebehoren worden standardmeegeleverd.

TECHNISCHE GEGEVENS

Type WX101WX101.X (1-aanduiding van machines,kenmerkend voor accu-boormachine)

		WX101WX101.X **
Spanning		20V max ***
Toerental onbelast		0-400/0-1450/min
Aantal koppelstanden		15+1
Max. Koppel		30N.m
Spanwijdte boorhouder		10mm
Max. boor capaciteit	Staal	10mm
	Hout	25mm
Gewicht machine (Kaal gereedschap)		0.9kg

** X = 1 - 999 A-Z, M1-M9 waarleen voor verschillende klanten, er waarin geen veiligheidsgerelateerde wijzigingen:tussen deze modellen.
*** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt.

Nominale spanning is 18 volt.

Categorie Typ Hoedanigheid
20V Accu	WA3551 2.0 Ah
	WA3551.1 2.0 Ah
	WA3553 4.0 Ah
20V Lader	WA3760 0.4 A
	WA3869 2.0 A
	WA3880 2.0 A
	WA3765 2.0 A
	WA3860 2.0 A
	WA3883 4.0 A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap worden verkocht. Zie het accessoire pakket Winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk LpA:72.6 dB (A)

$$ \mathrm {K} _ {\mathrm {p A}} = 5 \mathrm {d B} (\mathrm {A}) $$

A-gewogen geluidsvermögen L 83.6 dB (A)

$$ \mathrm {K} _ {\mathrm {W A}} = 5 \mathrm {d B (A)} $$

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Boren in metaal	Trillingsemissie waarde \( {\mathrm{a}}_{\mathrm{h},\mathrm{D}} = \) 3.993 m/s2
	Onzekerheid \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te vergelijkken.

De totale waarde van trillingen en geluidsemissie konnen ook voor een Voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en geluidsemissie die tijdens het gebruik van het gereedschap

optreden, kunnen verschillen van de opgegeven

waarde, dit is afhankelijk van de manier waarop het gereedschap worden gezruikt, met name van het werkstuk dat worden bewerkt, afhankelijk van de volgende voorbeelden en andere varieties in de manier waarop het gereedschap worden gezruikt:

Hoe de machine gebrukt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moerboe en schatting van het atie.

blootstellingsniveau in de feitelijke

gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het bloatstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Het risico op bloatstelling aan trillingen en geluid verminderen.

Gebruik ALTijd scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires. Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aanachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

Dit elektrische gereedschap is bedoeld voor het vast- en losdraaien van schroeven en voor het boren in hout, metaal, en plastic.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
VOOR GEBRUIK
De accu verwijderen Zie Fig. A1
De batterij opladen	Zie Fig. A2, A3
De accu installereren Zie Fig. A4
MONTAGE

AANPASSEN VAN DE BOORHOUDER

WAARSCHUWING: Zet bij het verwangen van toebehoren de trekker vast en sluit het gereedschap af van de stroomtoevoer. Controlleroor ingebruikname.altijd of de bit goed vast zit. Beschadigde boorholders of bits hunnen verwondingenveroorzaken.

-- Het uitenemen van bits Zie Fig. B1
-- Het aanbrengen van bits Zie Fig. B2

BEDIENING

VOOR/ACHTERWAARTSE ROTATIE INSTELLLEN WAARSCHUWING:Verander nooit de draairichting verwijl de boormachine draait, wacht tot denen is gestopt!	Zie Fig. C1, C2, C3
2-TRAPS TANDWIELOVERBRENGING WAARSCHUWING: Om schade te vermijden, iota de klem.altijd tot eien volledige stop komen voordat u de tandwielen verrangt.	Zie Fig. D
INSTELLING VAN HET KOPPEL Het boren, Schroeven	Zie Fig. E1, E2
DE AAN/UITKNOP BEDIENEN WAARSCHUWING:Niet langdurig bebruiken met een lage snelheid vanwege de warmte die daardoor worden gegenereerd.	Zie Fig. F

LED-controleampje

Voor het gebruik wordt het LED-lampje geactiveerd wonneer de Aan-/uit-schakelaarlicht wordt ingedrukt.
Waarschuwing: Om de lamp in te schakelen, drukt u op de aan/uit-schakelaar en controleert u of derotatiebesturing vooruit/achteruit in de positie rechts/links staat.
Het gereedschap en de accu zich voorzien van een beschermingssystem. Als de LED-diode 60 seconden snel knippert en verwolgens uitgaat, sluit dit systeme de stroomtoevoer vanuit accu waar het gereedschap automatisch af, om zo de levensduur van de accu te verlungen. Het gereedschap komtijdens het gebruik automatisch tot stilstand als het worden blootgesteld aan een van de volgende omstandigheden:
Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker cervolgens in om het gereedschap wee por te starten.
Oververhitting: In dit geval, d.w.z. als het gereedschap Niet meer opstart, zich het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.
- Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zar met deze accu Niet meer functioneren. Neem de accu in dit gevaluit het gereedschap en laad hem opnieuw op.

Zie Fig. F

PROBLEMEN OPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien. Controller of de accu goed is aangesloten en of de aansluiting functioneert.

2. WAAROM STOPT DE BOORMACHINE VOORDAT DESCHROEF HELEMAAL VASTZIT?

Controleer de koppelstand van de koppelstelring. De koppelstelring bevindt zich:tussen de boorhouder en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 15 is het hoogste koppel (voor schroeven draaien).Stand 已 is om te boren. Stel de koppelstelring in op een hogere stand om het beste resultaat te verkrijgen.

Problemen met de oplaadtijden, zoals hierboven, en als u het.accupack lange tijd Niet gebruikt heb, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en wee terleeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack nicht op bij temperaturen onder de 0^ en boven de 45^ aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Verwijder het accuuit het gereedschap voordat u aanpassingen of onderhoudswerkzaamhedenuitvoert.

Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dieren te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonden in de ventilatiegleuven. Dit is normal en zal uw gereedschap Niet beschadigen.

VOOR GEREEDSCHAP MET ACCU'S

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligtussen 0^ - 45^ De aanbevolen omgevingstemperatuur voor het oplaadsysteme tijdens het opladen ligtussen 0^ - 40^

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkommen.

Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product,

Beschrijving Draadloze boor schroevendraier

Type WX101WX101.X (1-aanduiding van machines, kenmerkend voor accu-boormachine)

Functie Boren, Schroeven, moeren vastdraaien en losdraaien

Overeenkomt met de volgende richtlijnen:

2006/42/EC

2011/65/EU&(EU)2015/863

2014/30/EU

Normen voldoen aan,

EN 55014-1, EN 55014-2, EN 62841-1,

EN 62841-2-1

De person die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2021/03/20

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd

hur verktyget anvands:
