V3P5G31 - Asztali számítógép ASUS - Ingyenes használati útmutató

Terméktípus	Asztali PC Barebone
Márka	ASUS
Modell	V3P5G31
Alaktényező	Asztali
Támogatott processzorok	Intel Pentium 4 (LGA775) vagy AMD (foglalat)
Memória típusa	DDR DIMM
Meghajtóhelyek	1 x 5.25" optikai, 1 x 3.5" hajlékonylemez, 1 x 3.5" merevlemez
Tápellátás	115V/230V kapcsolható
Előlapi portok	2 x USB 2.0, fejhallgató, mikrofon
Hátlapi portok	PS/2 billentyűzet, PS/2 egér, VGA, párhuzamos, 4 x USB 2.0, LAN (RJ-45), opcionális E-SATA, COM, DVI, S/PDIF, IEEE 1394a
Hangkártya konfiguráció	6-csatornás vagy 8-csatornás
Feszültségválasztás	Igen (115V/230V kapcsoló)
Oldalfal eltávolítása	Két hátsó csavar eltávolításával és a fedél hátrafelé csúsztatásával
Előlap szerelvény eltávolítása	Emelje fel a kampókat és fordítsa jobbra
CPU hűtőborda beszerelése	Átlós rögzítő meghúzás Intelhez; tartókonzol AMD-hez
Bővítőhelyek	Fém konzolzárak a bővítőkártyákhoz
Tároló meghajtó csatlakoztatása	IDE vagy SATA kábelek és tápcsatlakozók

Gyakran ismételt kérdések - V3P5G31 ASUS

Hogyan telepítek processzort az ASUS V3P5G31-be?

Intel Pentium 4 (LGA775) esetén engedje el a terhelő kart, emelje fel a terhelőlemezt, távolítsa el a PnP sapkát, igazítsa az arany háromszöget a foglalat sarkához, zárja le a terhelőlemezt, és rögzítse a kart. AMD processzoroknál emelje a foglalat kart 90°-ba, helyezze be a processzort úgy, hogy az arany háromszög egyezzen a foglalat háromszögével, majd nyomja le a kart.

Hogyan telepítek memória (DIMM) modulokat?

Keresse meg a DIMM foglalatokat, nyomja kifelé a rögzítő füleket, igazítsa a DIMM bevágását a foglalat töréséhez, és tolja be a DIMM-et, amíg a fülek bepattannak. Győződjön meg arról, hogy a tápellátás ki van húzva a telepítés előtt.

Hogyan telepítek optikai meghajtót?

Helyezze a házat függőlegesen, távolítsa el a felső 5.25"-os meghajtóhely fémlemez fedelét, illessze be az optikai meghajtót, igazítsa a csavarlyukakat, rögzítse két-két csavarral mindkét oldalon, és csatlakoztassa az IDE (vagy SATA) és a tápkábeleket.

Hogyan telepítek merevlemezt?

Helyezze a házat függőlegesen, távolítsa el a felső 3.5"-os meghajtóhely fémlemez fedelét, illessze be a merevlemezt, igazítsa a csavarlyukakat, rögzítse két-két csavarral mindkét oldalon, és csatlakoztassa a SATA vagy IDE jel- és tápkábeleket.

Hogyan állítom be a megfelelő feszültséget a tápellátáshoz?

Keresse meg a feszültségválasztó kapcsolót a tápcsatlakozó mellett. 100-127V-os hálózathoz állítsa 115V-ra. 200-240V-hoz állítsa 230V-ra. Mindig illessze a kapcsolót a helyi feszültséghez a károk elkerülése érdekében.

Hogyan távolítom el az oldalfalat?

Távolítsa el a két csavart a hátlapon, majd húzza az oldalfalat hátrafelé, amíg a kampók ki nem akadnak a ház füleinek nyílásaiból. Emelje le a fedelet.

Mik az előlapi csatlakozók?

Az előlap tartalmaz egy 5.25"-os meghajtóhely fedelet, 3.5"-os meghajtóhely fedelet, fejhallgató portot, mikrofon portot, két USB 2.0 portot, HDD LED-et, bekapcsológombot és reset gombot. Néhány modell rendelkezhet további IEEE 1394a porttal.

Mik a hátlapi portok?

A hátlapi portok tartalmazzák a PS/2 billentyűzetet és egeret, VGA, párhuzamos, négy USB 2.0, LAN (RJ-45), valamint opcionális E-SATA, soros (COM1), DVI, optikai/koaxiális S/PDIF kimenet és IEEE 1394a. A hang 6 vagy 8 csatornás lehet.

Hogyan telepítek bővítőkártyát?

Távolítsa el a fém konzolzárat, illessze a kártya csatlakozóját a megfelelő foglalatba, nyomja erősen, amíg be nem ül, majd helyezze vissza a fém konzolzárat a kártya rögzítéséhez.

Hogyan tisztítom és karbantartom az ASUS V3P5G31-et?

Rendszeresen porolja ki a belső részt sűrített levegővel, biztosítson megfelelő szellőzést, és ellenőrizze, hogy minden ventilátor és hűtőborda mentes legyen a törmeléktől. A karbantartási időközökre vonatkozóan olvassa el a felhasználói útmutatót.

HASZNÁLATI ÚTMUTATÓ V3P5G31 ASUS

• Port szeregowy (COM1) (

• Port DVI-D (

Telepítési kézikönyv

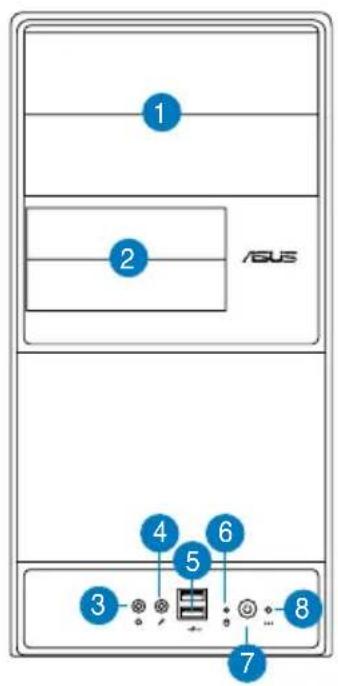

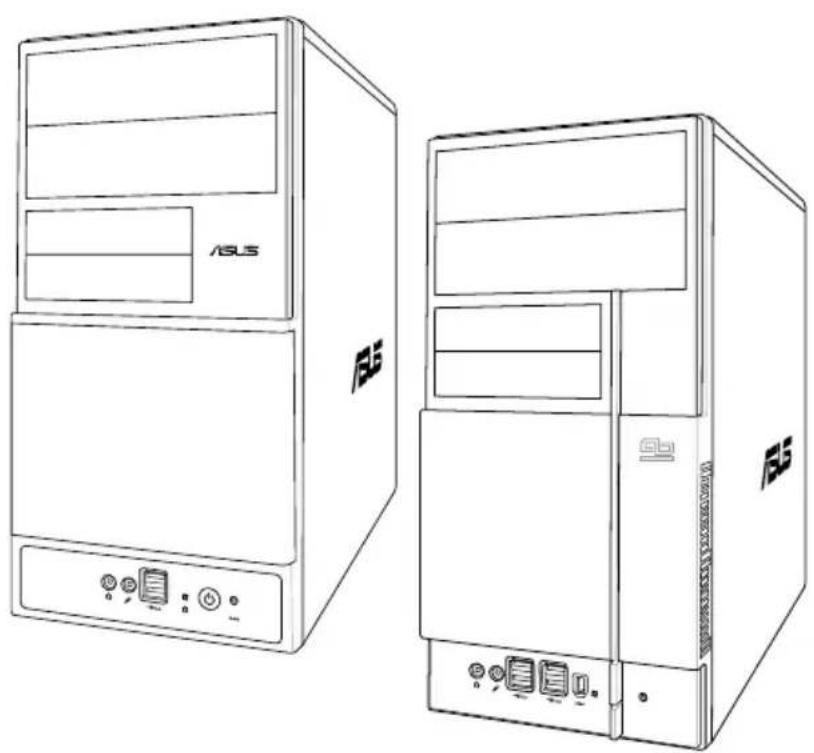

Az elopal elementi

1. 5,25 húvelykes bovitohely-fedél
2. 3,5 huyelykes bovitohely-fedel
3. Fejhallgató port
4. Mikrofon port
5. USB 2.0 portok*
6. Merevlemez-meghajto jelzofeny
7. Bekapcsolás gomb
8. Reset gomb

MEGJEGYZÉS: *Egyes típusok további két USB 2.0 portal és/vagy egy IEEE 1394a portal rendelkezhetnek.

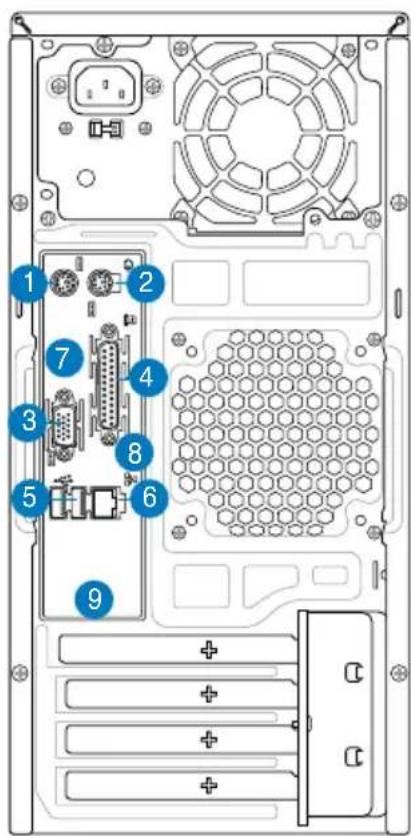

A hatsó panel element

MEGJEGYZÉS: A hátsó panelen levőcsatlakozók és helyük a rendszer típusátolfuggöen elterhetnek. A részletes leirás aHasznalati utmutatoban talalhato.

1. PS/2 billentyüzet port()
2. PS/2 egér port (
3. VGA port (
4. Párhuzamos port (
5. USB 2.0 portok ( Egyes típusok négy hátsó USB 2.0 portal rendelkezhetnek)
6. LAN (RJ-45) port (
7. A következő portok bözl egy:

E-SATA csatlakoz (

• Soros (COM1) port (

• DVI port (

Optikai S/PDIF kimeneti port (

• Koaxialis S/PDIF kimeneti port (

1. IEEE1394 port ((CsakBizonyos tipusokon)

1. A kovetkezó audió portkonfiguráiok kozül egy:

2. 6 csatornás

• 8csatornas

A részletekér olvassa el a Használati utmutató konfigurációs tablázatát.

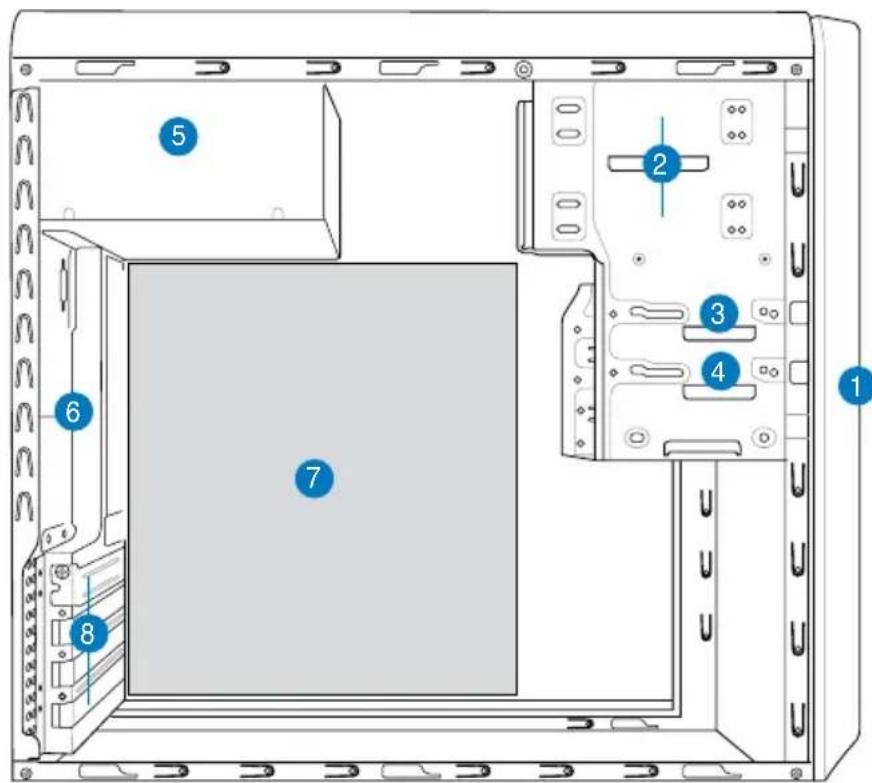

Belső alkatrészek

1. Elolapi panel fedele

2. Tápegység

3. Üres 5,25 hüvelykes bovítöhely optikai

4. Keszülékház-ventilator nyílása

5. Hajlékonylemez-meghajtó bóvitöhely

6. ASUS alaplap*

7. Merevlemez-meghajto bovitohely

8. Tápegység-ventilator

MEGJEGYZES: *Az alaplap részleteit illetoen olvassa el a Hasznalati utmutatót.

A feszültseg kivalasztása

A rendszer tápegysége 115 V/230 V feszültsegvalaszto kapcsolóval rendelkezik, amely a tapcsatlakozó mellett talalhato. Ez a kapcsoló a teruletének megfelelo tápfeszültseg kivalasztására szolgál.

Amennyiben az On teruleten 100-127 V a halozati feszultseg, allitsa a kapcsolot 115 V-ra.

Amennyiben az On teruletén 200-240 V a halozati feszultség, allitsa a kapcsolot 230 V-ra.

MEGJEGYZES: A feszültsegvalaszto kapcsoló pontos helyét ilteöen olvassa el a Hasznalati utmutató.

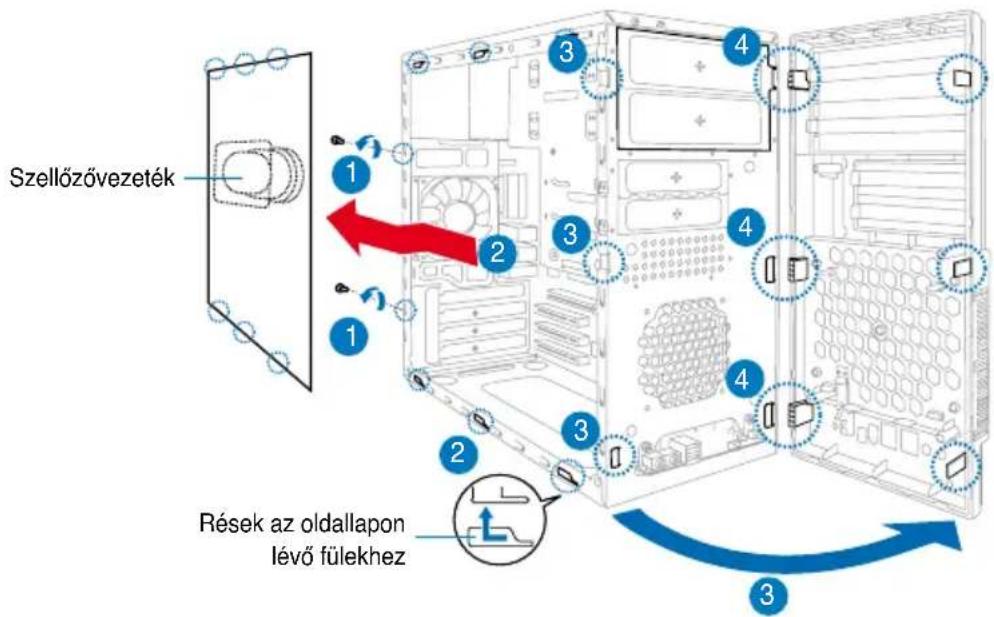

Az oldallemezek és az előlap eltávolításá

1. Távolítsa el a fedelet rögzító csavarokat a hátlapon.
2. Húzza az oldalsó fedelet a hatso panel irányába, amig a kampói le nem valnak a szamítogépházrol. Teqve felre a fedelet.
3. Pattintsa ki az elolap bal oldali zarnyelveit az yaz acé Isinjeröl.
4. Hajtsa jobbra az elolapot, amig nem valnak lathová a pantszeru nyelvek a szerelveny a jobb oldalan.
5. Távolítsa el az elólapot, majd tegye féRé.

A CPU beszerelése

Intel Pentium® 4 processor beszerelése LGA775 fogalatba

1. Keresse meg a CPU fogalatot az alaplapon.

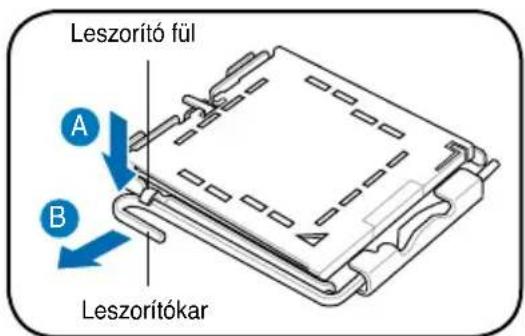

2. Hüvelykujjával nyomja meg a leszorítokar (A), majd tolja balra (B), amíg a leszorítófül elengedi.

FIGYELEM! A fogalat védelme
érdekébenCsak kozvetlenul a
processzor behelyezése elott tavolitsa
el a fogalat védosapkajat.

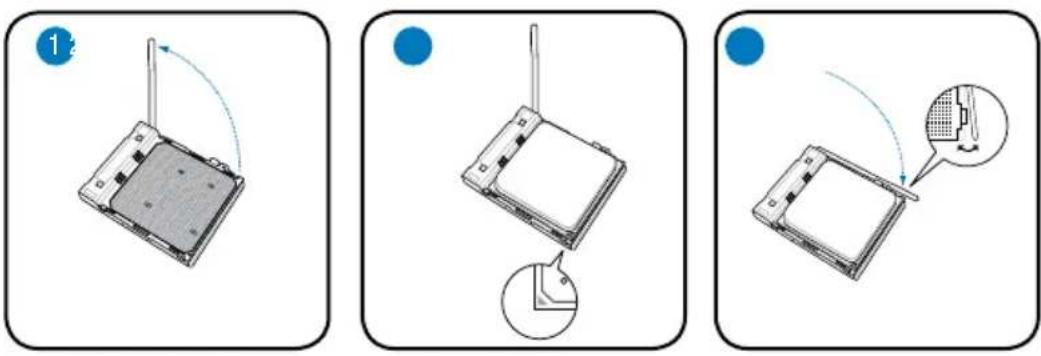

1. Emelje fel a leszoritokart a nyil iranyaba, kb. 135^ -os szogben.
2. Két ujjal emelje ki a rogzítotálcát kb. 100^ -os szögben (4A), majd a védösapkát kipattintva távolítsa el azt a rogzítotálcaca ablakábl (4B).

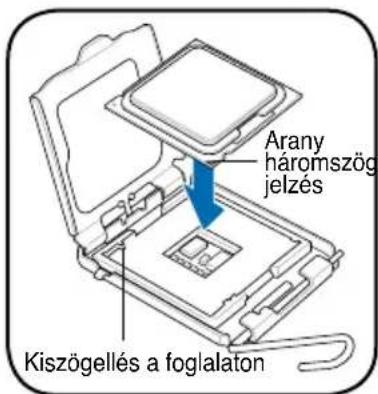

3. Helyezze a processzort a fogalatra ugy, hogy a CPU arany harmszoggel megelott sarka és a rogzitokar to ve egymas folott legyenek (a megelott iranyból nezve a bal also sarokban). Helyes elhelyezés eseten a fogalaton levő kiszögellésnek illeszkednie kell a processzoron talalható bevágásba.
4. Hajtsa le a rogzitotalcat (A), majd nyomja lefelé a leszoritokart (B), egészen a leszoritoful alá.

A CPU beszerelése

1. Keresse meg a CPU-foglalatot, majd emelje fel a foglalat rogzitko karjat uyg, hagy 90-100 fokos szogeben allion.

2. Illessze a CPU-t a foglalatba uy, hogy az CPU-n levo aranyszinu haromszog egybeessen a foglalat kis haromszoggel jelolt sarkaval.

3. A kar lenyomásával rogzítse a CPU-t.

FIGYELEM! A CPU helytelen beszerelése a foglalatba elhajlithatja a lábakat, és súlyosan megróngálhatja a CPU-t!

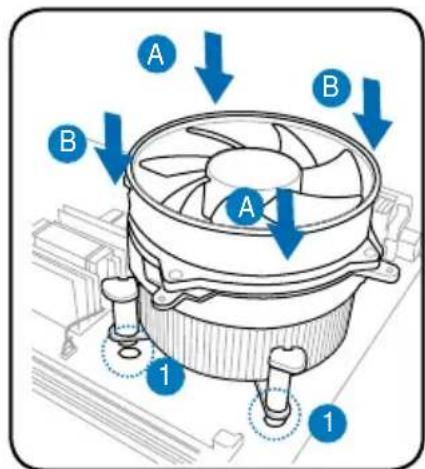

A CPU-ventilator es hütoborda szerelvény beszerelése Intel Pentium 4 processor-ventilator es hütoborda felszerelése

A CPU-ventilator es hútborda felszerelése:

1. Helyezze a hútobordat a telepitett processzorra úgy, hogy a négy csavar illeszkedjen az alaplapon lévo nyilásokhoz.

2. Egyszerre két, egymással atlósan szemben levó csavart húzzon meg, hogy a hútborda és a ventilatóregység a helyére kerüljön.

3. Ha a CPU-ventilator es hútoborda szerelénya helyere került, csatlakoztassa a CPU-ventilator pákábelét az alaplap CPU-ventilator csatlakozójához.

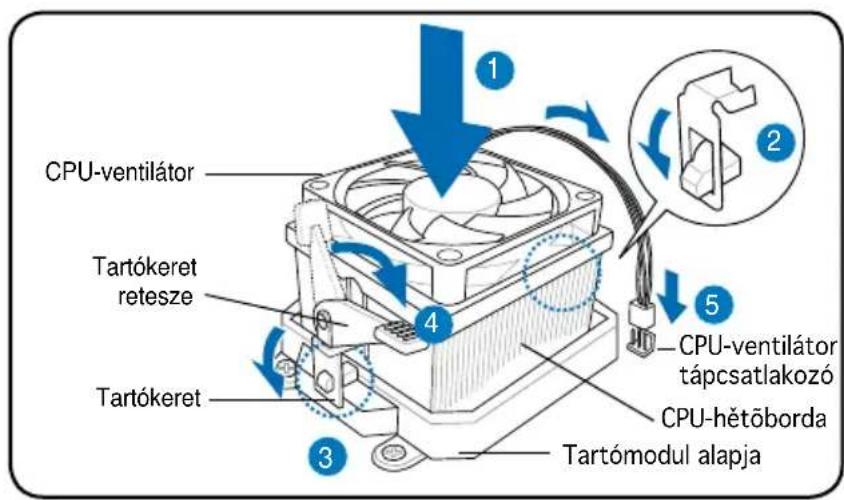

AMD processor-ventilator es hütoborda felszerelèse

1. Helyezze a hütobordat a beszerelt CPU-ra.

FONTOS! Győződjön meg arról, hogy a ventilátor és hútborda-szerelénytökeletesen ileszkedik a tartómodul alapjához. Ennek hiányában nem tudja lezárni a tartókeretet.

1. Illessze a tartókeret egyik vegét a rogzító szerelvenyre.
2. Illessze a tartókeret masik végét (a tartókeret zárja kozelében) a tartómodul alapjához, amíg a helyère nem kattan.

MEGJEGYZÉS: Az On dobozban forgalomba hozott processzorának tartalmaznia kell a CPU, a ventilator/hutoborda szerelvény és rögzítószerkezet beszerelési utasításat. Amennyiben elterés lenne a jelen fejezet utasításai és a CPU dokumentációja között, az utóbbi a mervadó.

1. Nyomja le tartókeret zárját a rögzító szerelvenyre, hogy a ventilatórt és a hútbordat a tartómodulhoz rögzítse.
2. Csatlakoztassa a CPU-ventilator tupkabelét az alaplap CPU-ventilator csatlakozójához.

FIGYELEM! Ne felejtse el a CPU-ventilator tapkabelt az alaplaphoz csatlakoztatni! Hardver-ellenorzési hiba fordulhat elo, ha nem csatlakoztatja ezt a csatlakozót.

DIMM beszerelése

1. Keresse meg a DIMM-fogalatokat az alaplapon.

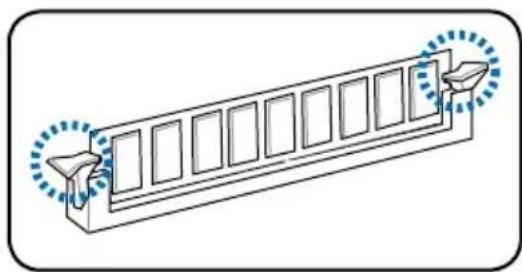

2. Oldja a DIMM-foglalat rogzítését a kapcsok kifelé nyomásával.

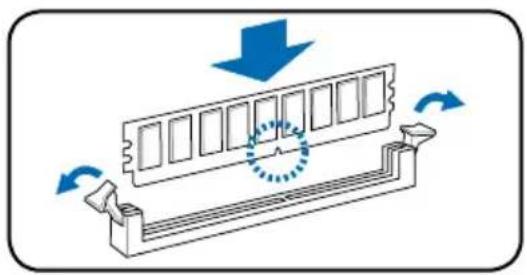

3. Illessze a DIMM-modult a foglalatba ury, hogy a DIMM-en levő bevágás egy vonalba essen a foglalat kiszögellésével.
4. Nyomja a fogalatba a DIMM modult, amig a tartókapcsok befelé nem pattannak.

FIGYELEM!

Húzza ki a pátegységet a konnektorból, mielott DIMM modult szerelne be, vagy távolítana el. Ennek figyelmen kívül hagyása az alaplap és/vagy az alkatrészek megrongálóásához yezethet.
- A DDR DIMM modul egy nyílással rendelkezik, igy azCsak egyféleképpen helyezhető be. A DIMM modul károsodásanak elkerülèse érdekében NE eröltesse a modult

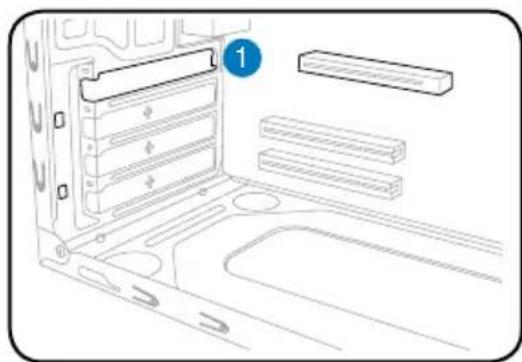

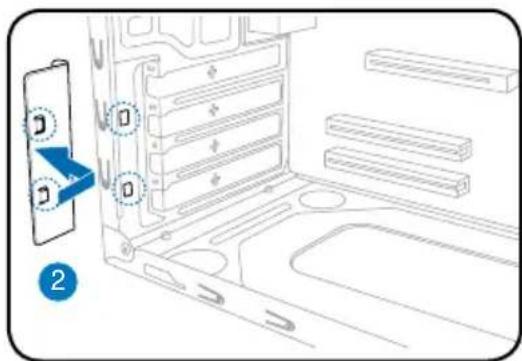

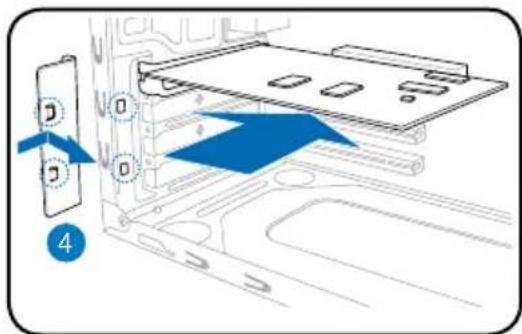

Bóvítokártha beszerelése

1. Távolitsa el a fémkeret reteszét.

1. Helyezze be a kartya csatlakozojat a foglalatba, majd hatarozott mozdulattal nyomja le a kartyat, amig a helvere nem illeszkedik.

2. Szerelie vissza a fémkeret reteszet.

3. Távolítsa el ahhoz a fogalathoz tartozó fém fedölemezt, amelyet hasznánlí szándékozik.

Hattértárak beszerelése

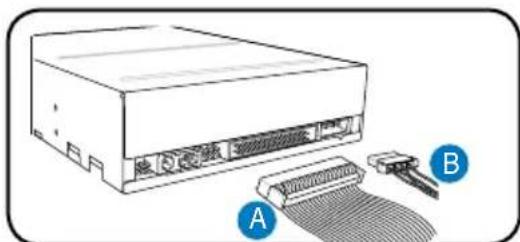

Optikai meghajto

1. Forditsa a hazat a megfelelo iranyba, majd szerelje le a felso 5,25 huvelykes meghajtobovitohely femlemezet.
2. Helyezze az optikai meghajtó a bovitohelyre, majd ovatosan tolja be, amig a rogzitésère szolgálo lyukak és a bovitohely lyukai egy vonalba nem esnek.
3. Rögzítse az optikai meghajtókt-két csavarral mindkét oldalon.
4. Csatlakoztassa a IDE- (A) és tapkábel (B) dugóit a meghajto hátulján levo csatlakozókhoz.

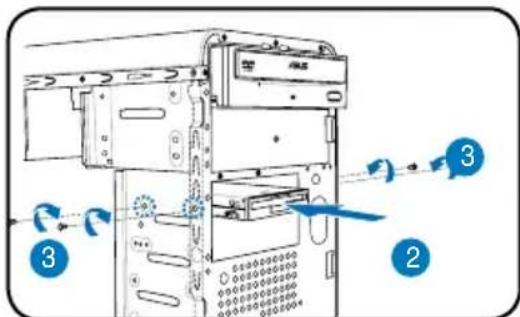

Hajlékonylemez-meghajtó

1. Forditsa a hazat a megfelelo iranyba, majd szerelje le az also 3,5 huvelykes meghajto-bovitohely femlemezet.
2. Helyezze a Hajlekonylemezmeghajtot a bovitohelyre, majd ovatosan tolja be, amig arogztisesere szolgalo lyukak es a bovitohely lyukai egy vonalba nem esnek.
3. Rögzütse a hajlékonylemez-meghajtókt-két csavarral mindkét oldalon.

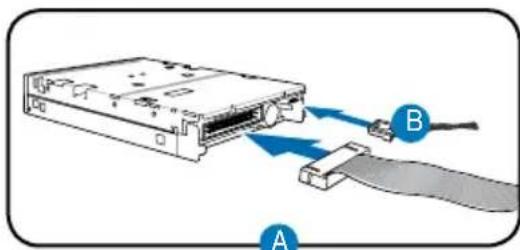

4. Csatlakoztassa a jel- (A), es
   tapkábel (B) dugóit a meghajto hátulján lévo csatlakozókhoz.

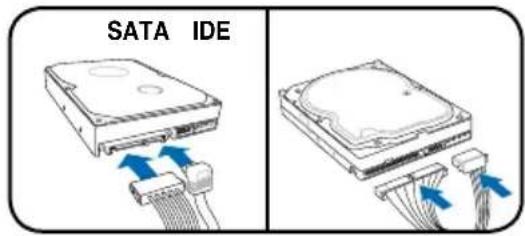

Merevlemez-meghajto

1. Forditsa a hazat a megfelelo iranyba, majd szerelje le a felso 3,5 huvelykes meghajto-bovitohely femlemezet.
2. Helyezze a merevlemez-meghajtota bovitohelyre, majd ovatosan toljabe, amig a rogzitésere szolgalo lyukak es a bovitohely lyukai egy vonalba nem esnek.

3. Rögzütse a merevlemez-meghajtôt két-két csavarral mindkét oldalon.

4. SATA merevlemez-meghajto esetében: Csatlakoztassa a SATA jel-, illetve tapkábel dugoit a meghajto hátuljan levoc csatlakozókhoz.

IDE merevlemez-meghajto esetében: Csatlakoztassa az IDE, illetve tapkabel dugoit a meghajto h

A bóvitöhelyek fedeleinek eltávolítasa és az elülső szerelény, illetve az oldásó fedél visszaszerelése

Ha beszerelte az optikai, illetve Hajlekonylemezes meghajtokat, szerelje le az elulso szerelveny fedelét (vagy fedeleit), mielott azimuthaszerelne a szamitogépházba. Ehhez a kovetkezoket kell tennie:

1. Keresse meg a bovitohely-fedel zarakat.
2. Nyomja kifelé a zarakat a bovitohely-fedel kioldasahoz.
3. Nyomja be a bovitohely-fedelet, maid teqve féRé.
4. Kovesse a 3,5 hüvelykes bovitohely-fedel eltavolitasara yonatkoz utasitasokat.

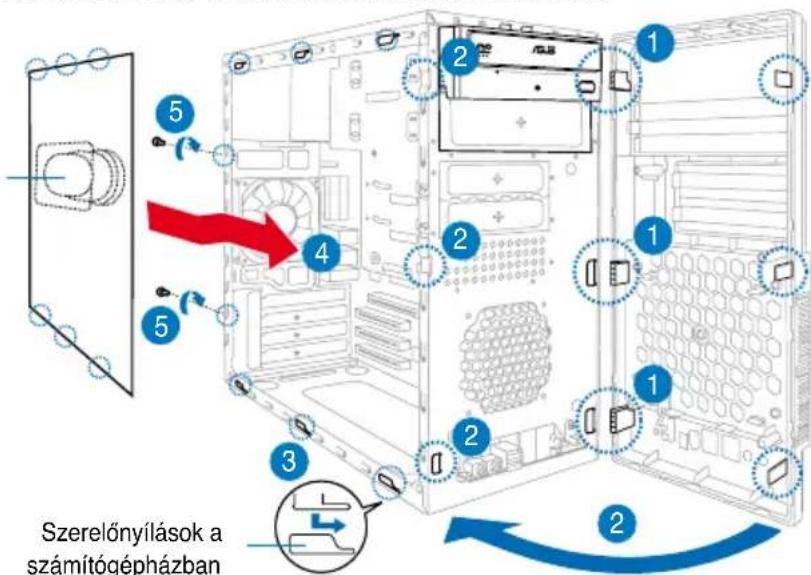

Az elulso szerelveny es oldalso fedel visszaszerelse:

1. Illessze az elulso szerelveny pantszeru nyelveit a haz jobb oldalan levovnyilasokba.
2. Hajtsa balra az elulso szerelvenyt, majd illlessze a kampokat a haznyilasaiba, amig az elulso szerelveny a helvere nem illeszkedik.
3. Illessze az oldalso fedel kampoit a haz felso es also nyilasaiba.
4. Tolja az oldalsó fedelet az elülsö panel irányába, amig a helyère nem illeszkedik
5. Rögzütse a fedelet a két, korábban eltávolított csavarral.

Szelözóvezetek
