Tipo di prodotto	PC Desktop Barebone
Marca	ASUS
Modello	V3P5G31
Fattore di forma	Desktop
CPU supportate	Intel Pentium 4 (LGA775) o AMD (socket)
Tipo di memoria	DDR DIMM
Baie per unità	1 x 5.25" ottico, 1 x 3.5" floppy, 1 x 3.5" HDD
Alimentatore	Commutabile 115V/230V
Porte pannello frontale	2 x USB 2.0, cuffie, microfono
Porte pannello posteriore	Tastiera PS/2, mouse PS/2, VGA, Parallela, 4 x USB 2.0, LAN (RJ-45), E-SATA opzionale, COM, DVI, S/PDIF, IEEE 1394a
Configurazione audio	6 canali o 8 canali
Selezione tensione	Sì (interruttore 115V/230V)
Rimozione coperchio laterale	Rimuovendo due viti posteriori e facendo scorrere il coperchio all'indietro
Rimozione gruppo pannello frontale	Sollevare i ganci e ruotare a destra
Installazione dissipatore CPU	Serratura diagonale per Intel; staffa di ritenzione per AMD
Slot di espansione	Blocchi in metallo per schede di espansione
Connessione unità di archiviazione	Cavi IDE o SATA e spine di alimentazione

Domande frequenti - V3P5G31 ASUS

Come installo una CPU nell'ASUS V3P5G31?

Per Intel Pentium 4 (LGA775), rilasciare la leva di carico, sollevare la piastra di carico, rimuovere il cappuccio PnP, allineare il triangolo dorato con l'angolo del socket, chiudere la piastra di carico e fissare la leva. Per CPU AMD, sollevare la leva del socket a 90°, installare la CPU con il triangolo dorato che corrisponde al triangolo del socket, quindi abbassare la leva.

Come installo i moduli di memoria (DIMM)?

Individuare i socket DIMM, premere le clip di ritenzione verso l'esterno, allineare la tacca sul DIMM con l'interruzione del socket, e spingere il DIMM fino a quando le clip scattano verso l'interno. Assicurarsi che l'alimentazione sia scollegata prima dell'installazione.

Come installo un'unità ottica?

Posizionare il telaio in verticale, rimuovere la copertura metallica superiore del vano da 5.25", inserire l'unità ottica, allineare i fori delle viti, fissare con due viti per lato e collegare i cavi IDE (o SATA) e di alimentazione.

Come installo un disco rigido?

Posizionare il telaio in verticale, rimuovere la copertura metallica superiore del vano da 3.5", inserire l'HDD, allineare i fori delle viti, fissare con due viti per lato e collegare i cavi di segnale SATA o IDE e di alimentazione.

Come imposto la tensione corretta per l'alimentatore?

Individuare l'interruttore di selezione della tensione accanto al connettore di alimentazione. Per alimentazione 100-127V, impostare su 115V. Per 200-240V, impostare su 230V. Abbinare sempre l'interruttore alla tensione locale per evitare danni.

Come rimuovo il coperchio laterale?

Rimuovere le due viti sul pannello posteriore, quindi tirare il coperchio laterale verso il retro finché i ganci non si sganciano dai fori del telaio. Sollevare il coperchio.

Quali sono i connettori del pannello frontale?

Il pannello frontale include un coperchio per vano da 5.25", un coperchio per vano da 3.5", porta cuffie, porta microfono, due porte USB 2.0, LED HDD, pulsante di accensione e pulsante di reset. Alcuni modelli possono avere una porta IEEE 1394a aggiuntiva.

Quali sono le porte del pannello posteriore?

Le porte posteriori includono tastiera e mouse PS/2, VGA, Parallela, quattro USB 2.0, LAN (RJ-45), più E-SATA opzionale, Seriale (COM1), DVI, Uscita S/PDIF ottica/coassiale e IEEE 1394a. L'audio può essere a 6 o 8 canali.

Come installo una scheda di espansione?

Rimuovere il blocco metallico, inserire il connettore della scheda nello slot appropriato, premere saldamente fino a quando è inserito, quindi rimontare il blocco metallico per fissare la scheda.

Come pulisco e manutengo l'ASUS V3P5G31?

Spolverare regolarmente l'interno con aria compressa, garantire una corretta ventilazione e controllare che tutte le ventole e i dissipatori siano privi di detriti. Fare riferimento al manuale utente per gli intervalli di manutenzione specifici.

MANUALE UTENTE V3P5G31 ASUS

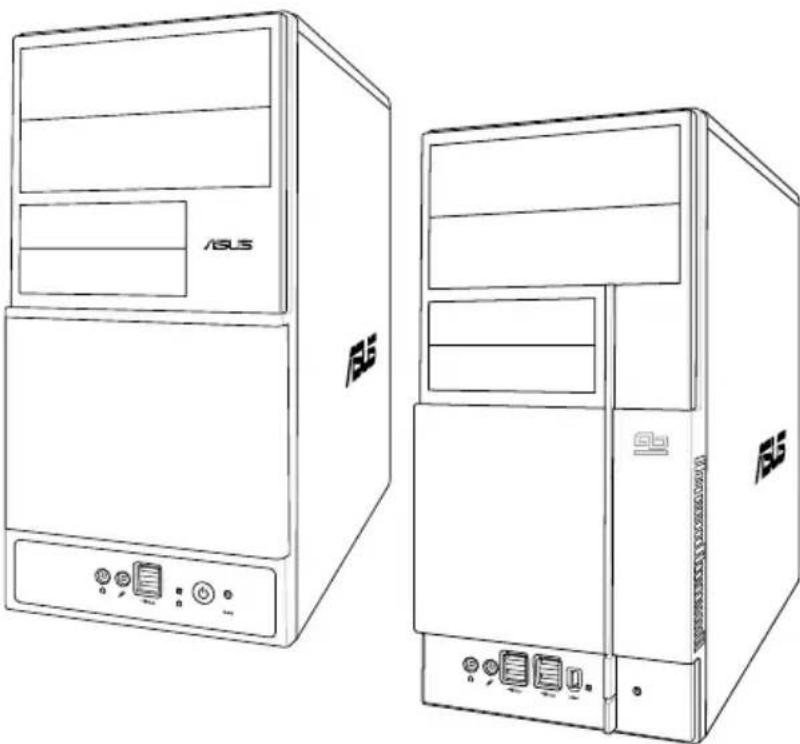

Manuale per l'Installatione

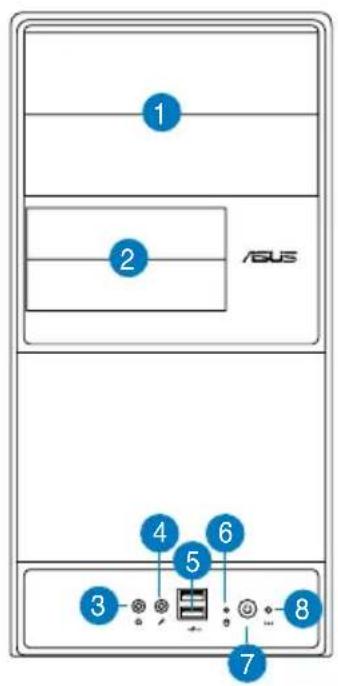

Funzionalità del pannello anteriore

1. coperchio alloggiamento lettore da 5.25-pollici
2. coperchio alloggiamento
   lettore da 3.5-pollici
3. Porta cuffie
4. Porta microfono
5. Porte USB 2.0*
6. LED HDD
7. Pulsante alimentazione
8. Pulsante Reset

NOTA: *Alcuni modelli possono averere due porte aggintive USB 2.0 e/o una porta IEEE 1394a.

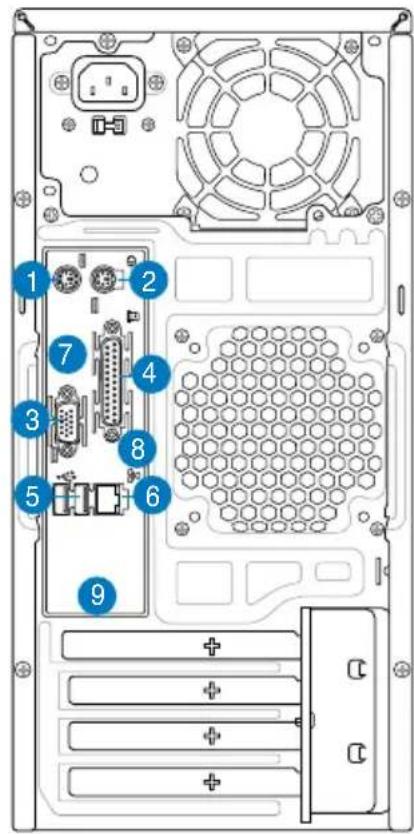

Funzionalità del pannello posteriore

NOTA: Le porte del pannello posteriore e la loro posizione possono variate, in funzione del modello delsystemautilizzato.Peruna dettagliata descrizione,riferirsi allaGuida Utente delsystema.

1. Porta tastiera PS/2 ( )
2. Porta mouse PS/2 (
   3.Porta VGA
3. Portaparallela (
4. Porte USB 2.0 ( ) (alcuni modelli possono avere quattro porteposteriori USB 2.0)
5. Porta LAN (RJ-45) (

6. Una delle seguenti porte:

7. Porta E -SATA ( )

8. Porta serialle (COM1) ( )

9. Porta DVI (
   Porta Uscita S/PDIF Ottica (
   Porta Uscita S/PDIF Coassiale (

10. Porta IEEE1394a ( ) (soltanto per alcuni modelli)

1. Una delle seguenti configurazioni per le porte audio:

2. 6-canali

• 8-canali

Per i dettagli, riferirsi alla tabella di configurazione.

Componenti interni

1. Coperchio pannello anteriore

2. Unità di alimentazione

3. Alloggamento vuoto perlettore ottico da 5.25-pollici

4. Spazio per la ventola del telaio

5. Alloggamentolettore floppy

6. Scheda madre ASUS*

7. Alloggiamentolettore disco fisso

8. Supporti di metallo slot di espansione

NOTA: *Per dettagli sulla schedam madre, riferirsi alla Guida Utente del sistema.

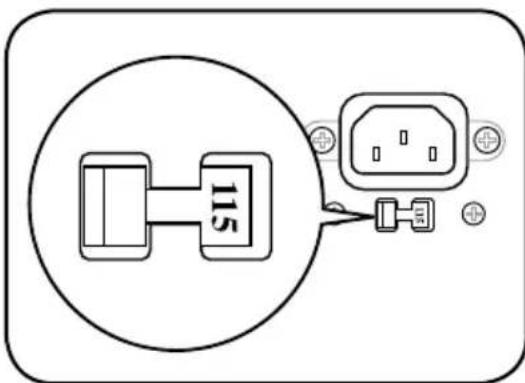

Selezione del voltaggio

L'unità di alimentazione del sistema ha un selettore di voltaggio da 115 V/230 V posto vicino al connettore di alimentazione. Utilizzato quello erruttore per selezionare il voltaggio per la propria zona.

Se il voltaggio è di 100-127 V, impostare l'interruttore su 115 V.

Se il voltaggio è di 200-240 V, impostare l'interruttore su 230 V.

NOTA: Per l'esatta collocazione del selettore di voltaggio, rIferirsi alla Guida Utente delsystema.

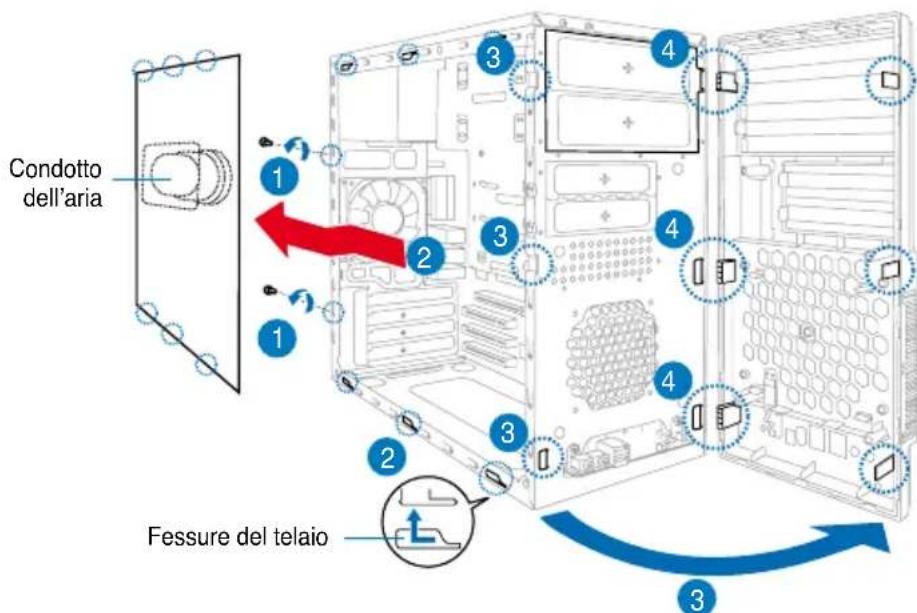

Rimozione del coperchio laterale e del pannello anteriore

1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore finché i loro ganci non si liberano dalle alette dello chassis. Mettere da parte il coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli finché non si liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, finché non appariranno le alette a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.

Installazione della CPU

Installazione di una CPU Intel® Pentium® 4 nel formato LGA775

1. Individuare il socket CPU sulla schedamadre.
2. Premere la leva di carico con il pollice (A) e spostarla verso sinistra (B) finché non sare rilasciata alla linguetta che la trattiene.

ATTENZIONE. Per evitare di danneggiare i pin, non rimuovere la protezione PnP salvo si stia installando una CPU.

1. Sollevare la leva di caricamento nella direzione della freccia per un angolo di 135^ .
2. Sollevare la piatra di caricamento con il pollice (4A), poi premere con l'indice il tappo PnP alla piatra di caricamento per rimuoverlo (4B).

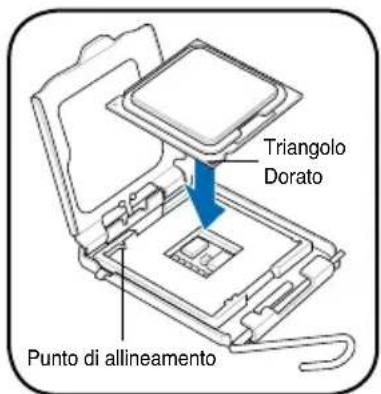

3. Posizione are la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato sia allineato con l'angolo in basso a sinistra dello zoccolo. Il punto di allineamento presente sullo zoccolo dovr'a inserti nell'intaglio della CPU.

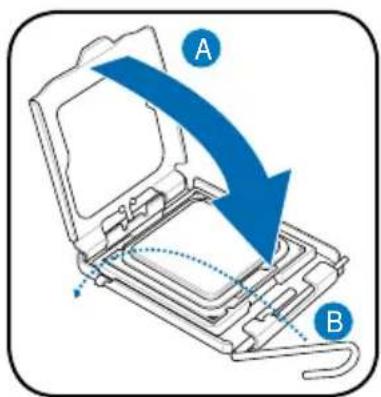

4. Chiudere la piastra di caricamento (A), poi premere la leva di caricamento (B) finché non si blocca nella linguetta di ritenzione.

Installazione di una CPU AMD

1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90^ - 100^ .
2. Installare la CPU al socket, assicurandosi che l'angolo della CPU con il triangolo dorato corrisponda all'angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.

ATTENZIONE. Un'installazione non corretta della CPU nel socket più danneggiare gravamente la CPU e i loro contatti!

Installazione della ventola della CPU e del dissipatore

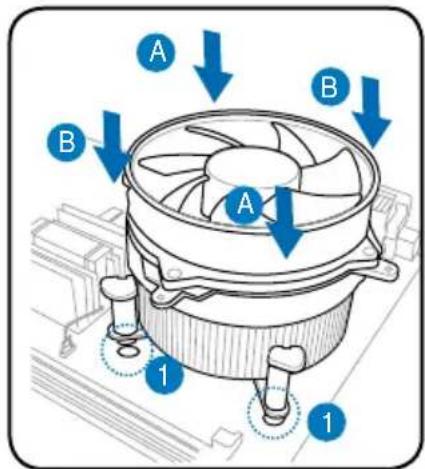

Installazione di dissipatore e ventola per la CPU Intel Pentium® 4

1. Posizione are il dissipatore sopra la CPU installata, assicurarsi che le quattro perni corrispondano con i fori presenti sulla scheda madre.
2. Premere verso il basso due perni alla volta in sequenza diagonale per assicurare il dissipatore e il montaggio della ventola in posizione.
3. Quando il gruppo dispersore di calore - ventolina è in situ, collegare il cavo ventolina CPU al connettore sulla scheda madre.

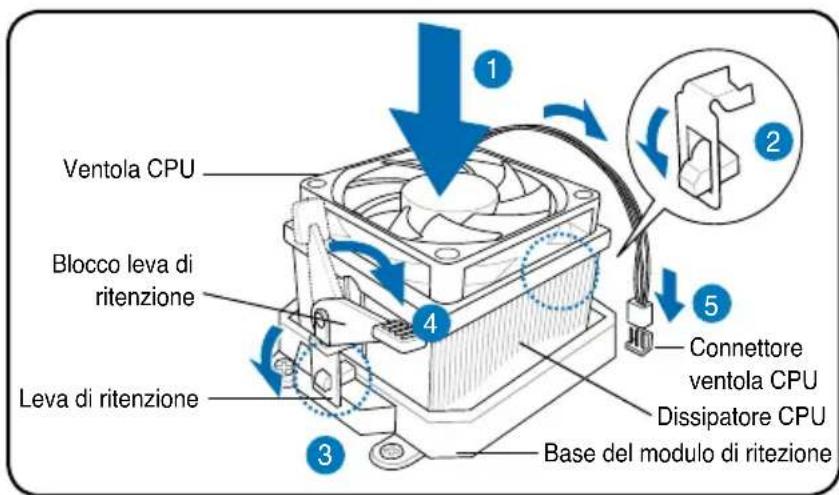

Installazione di dissipatore e ventola per la CPU AMD

1. Posizione il dissipatore sopra la CPU installata.

IMPORTANT. Assicurarsi che ventola e dissipatore si insertiscano perfettamente nella base del modulo di ritenzione, altrimenti non sare possibile bloccare il supporto.

1. Attaccare un'estremita del supporto di bloccaggio alla base del modulo.
2. Attaccare l'altra estremità (vicino al blocco) alla base del modulo finché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le istruzioni per l'installazione della CPU, dissipatore, e per il meccanismo di bloccaggio. Se le istruzioni descripte in questo paragrafo non corrispondono con la documentazione della CPU, seguire il successivo.

1. Premere verso il basso il blocco del supporto sul meccanismo di bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
2. Connette il cavo della ventola della CPU al connettore della scheda madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola della CPU o potrebbe verificarsi un erre hardware!

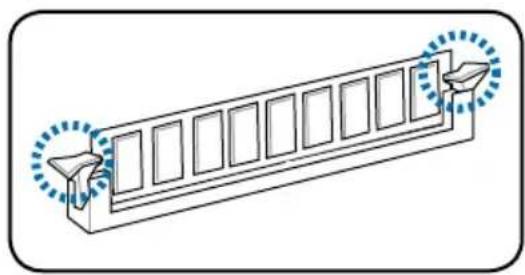

Installazione della DIMM

1. Localizzare i socket della DIMM nella schedamadre.
2. Sbloccare il socket della DIMM premendo le leve di trattimento verso l'esterno.
3. Allineare la DIMM al socket in modo che la tacco della DIMM coincide con quella del socket.
4. Premere il DIMM nel socket finché i ganci di trattimento non scattano all'interno.

ATTENZIONE.

• Togliere l'alimentazione prima di aggiungere o rimuovere le DIMM. L'omissione di queste operazioni cui cause danni gravi alla sched a madre e/oagli altri componenti.
• La DIMM DDR può coincidere con la tacco in una sola direzione. NON forzare la DIMM nelle zoccolo per evitare di danneggiarla.

Installazione della schedadi espansione

1. Rimuovere il blocco del supporto di metallo.

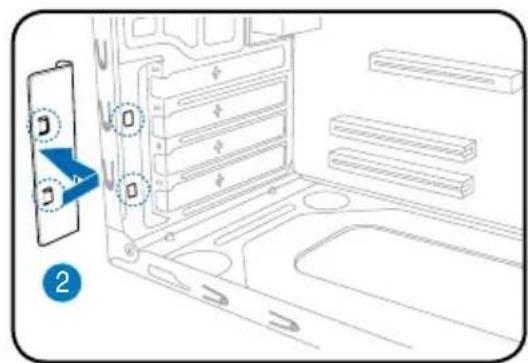

2. Rimuovere la staffa metallica di fronte all'alloggiamento che si intende utilizzato.

1. Inserire il connettore della scheda nell'alloggiamento, poi premere la scheda fermamente finché non risulti in posizione.
2. Ripositionare il blocco del supporto di metallo.

Installazione dei drive di memoria Lettore ottico

1. Posizione lo chassis in verticale, e rimuovere il coperchio metallico superiore dell'alloggiamento dellettore da 5.25".
2. Inserire illettore ottico nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare illettore ottico con due viti su entrambi i lati dell'alloggiamento.

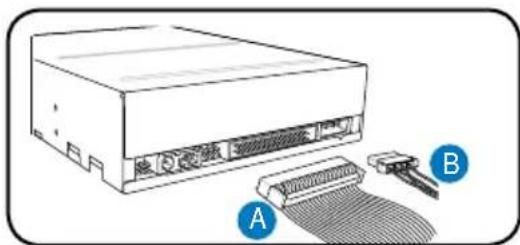

4. Collegare le spine IDE (A) e alimentazione (B) ai connettori sul retro dellettore.

Lettore floppy

1. Posizionare lo chassis in verticale,\ quindi rimuovere il coperchio metallico\ inferiore dell'alloggiamento dellettore 3.5".

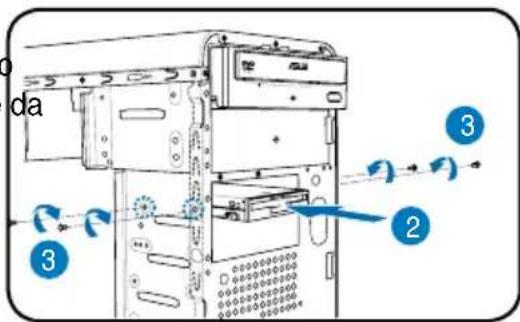

2. Inserire illettore del floppy nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare il floppy con due viti su entrambi i lati dell'alloggiamento.

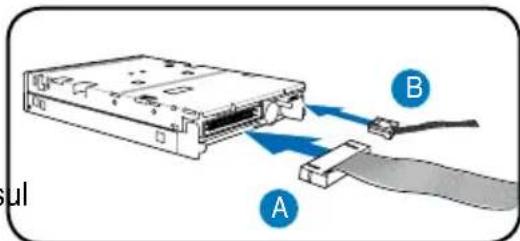

4. Collegare le spine del segnale (A) e di alimentazione (B) ai connettori posti sul retro dellettore.

Disco fisso

1. Posizione are lo chassis in verticale,\ quindi rimuovere il coperchio metallico\ superiore dell'alloggiamento dellettore\ da 3.5".
2. Inserire il disco fisso nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il disco fisso con due viti su entrambi i lati dell'alloggiamento.

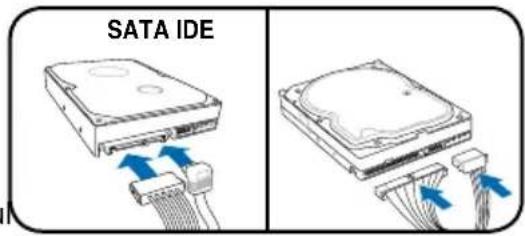

4. Per HDD SATA: Collegare le spine del segnale e di alimentazione di SATA ai connettori posti dietro allettore.

Per HDD IDE: Collegare le spine IDE e di alimentazione ai connettori posti sul retro dellettore.

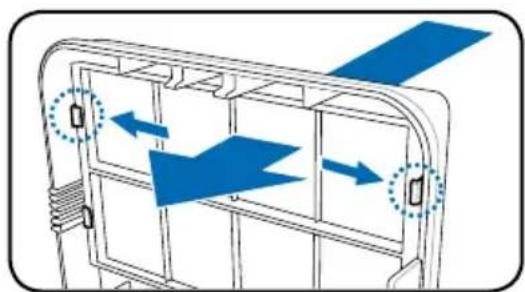

Rimozione dei coperchi degli alloggiamenti e reinstallazione dei pannelli anteriore e laterale

Se si era installato unlettore ottico e/o per floppy, rimuovere il coperchio(i) del pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:

1. Localizzare i blocchi del coperchio dell'alloggiamento.
2. Premerli verso l'esterno per liberare il coperchio.
3. Premere il coperchio verso l'interno, poi metterlo da parte.
   4.Seguire les stesses istruzioni per rimuovere il coperchio dell'alloggiamento dellettore da 3.5".

Per reinstallare il pannello anteriore e il coperchio laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello chassis.
2. Ruotare l'assemblaggio del pannello anteriore a sinistra, insere quindi i ganci dello chassis finché il pannello non sare in posizione.
3. Inserire i ganci del coperchio laterale nei fori in alto e in basso dello chassis.
4. Premere il coperchio laterale nella direzione del pannello anteriore finché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.
