Tipo de Produto	Barebone para PC de Mesa
Marca	ASUS
Modelo	V3P5G31
Fator de Forma	Desktop
CPUs Suportadas	Intel Pentium 4 (LGA775) ou AMD (socket)
Tipo de Memória	DDR DIMM
Baias para Unidades	1 x 5.25" óptico, 1 x 3.5" disquete, 1 x 3.5" HDD
Fonte de Alimentação	Comutável 115V/230V
Portas do Painel Frontal	2 x USB 2.0, auscultadores, microfone
Portas do Painel Traseiro	PS/2 teclado, PS/2 rato, VGA, Paralela, 4 x USB 2.0, LAN (RJ-45), E-SATA opcional, COM, DVI, S/PDIF, IEEE 1394a
Configuração de Áudio	6 canais ou 8 canais
Seleção de Tensão	Sim (comutador 115V/230V)
Remoção da Tampa Lateral	Removendo dois parafusos traseiros e deslizando a tampa para trás
Remoção do Conjunto do Painel Frontal	Levantar os ganchos e balançar para a direita
Instalação do Dissipador de Calor da CPU	Aperto diagonal dos fixadores para Intel; suporte de retenção para AMD
Slots de Expansão	Travas de suporte metálico para placas de expansão
Conexão de Unidade de Armazenamento	Cabos IDE ou SATA e plugs de alimentação

Perguntas frequentes - V3P5G31 ASUS

Como instalo uma CPU no ASUS V3P5G31?

Para Intel Pentium 4 (LGA775), solte a alavanca de carga, levante a placa de carga, remova a tampa PnP, alinhe o triângulo dourado com o canto do soquete, feche a placa de carga e fixe a alavanca. Para CPUs AMD, levante a alavanca do soquete a 90°, instale a CPU com o triângulo dourado correspondente ao triângulo do soquete e pressione a alavanca para baixo.

Como instalo módulos de memória (DIMM)?

Localize os sockets DIMM, pressione as presilhas de retenção para fora, alinhe o entalhe no DIMM com a quebra do socket e empurre o DIMM até as presilhas encaixarem para dentro. Certifique-se de que a energia está desligada antes da instalação.

Como instalo uma unidade óptica?

Coloque o chassi na vertical, remova a tampa da placa metálica da baia de unidade de 5.25" superior, insira a unidade óptica, alinhe os orifícios dos parafusos, fixe com dois parafusos de cada lado e conecte os cabos IDE (ou SATA) e de alimentação.

Como instalo um disco rígido?

Coloque o chassi na vertical, remova a tampa da placa metálica da baia de unidade de 3.5" superior, insira o HDD, alinhe os orifícios dos parafusos, fixe com dois parafusos de cada lado e conecte os cabos de sinal e alimentação SATA ou IDE.

Como defino a tensão correta para a fonte de alimentação?

Localize o interruptor seletor de tensão ao lado do conector de alimentação. Para fornecimento de 100-127V, defina para 115V. Para 200-240V, defina para 230V. Sempre corresponda o interruptor à sua tensão local para evitar danos.

Como removo a tampa lateral?

Remova os dois parafusos no painel traseiro e puxe a tampa lateral para trás até que os ganchos se soltem dos orifícios das abas do chassi. Levante a tampa.

Quais são os conectores do painel frontal?

O painel frontal inclui uma tampa de baia de unidade de 5.25", tampa de baia de unidade de 3.5", porta de auscultadores, porta de microfone, duas portas USB 2.0, LED do HDD, botão de energia e botão de reset. Alguns modelos podem ter uma porta IEEE 1394a adicional.

Quais são as portas do painel traseiro?

As portas traseiras incluem PS/2 teclado e rato, VGA, Paralela, quatro USB 2.0, LAN (RJ-45), além de E-SATA opcional, Serial (COM1), DVI, Saída S/PDIF Óptica/Coaxial e IEEE 1394a. O áudio pode ser de 6 ou 8 canais.

Como instalo uma placa de expansão?

Remova a trava do suporte metálico, insira o conector da placa no slot apropriado, pressione firmemente até assentar e substitua a trava do suporte metálico para fixar a placa.

Como limpo e mantenho o ASUS V3P5G31?

Regularmente, remova o pó do interior com ar comprimido, garanta ventilação adequada e verifique se todos os ventiladores e dissipadores estão livres de detritos. Consulte o guia do utilizador para intervalos de manutenção específicos.

MANUAL DE UTILIZADOR V3P5G31 ASUS

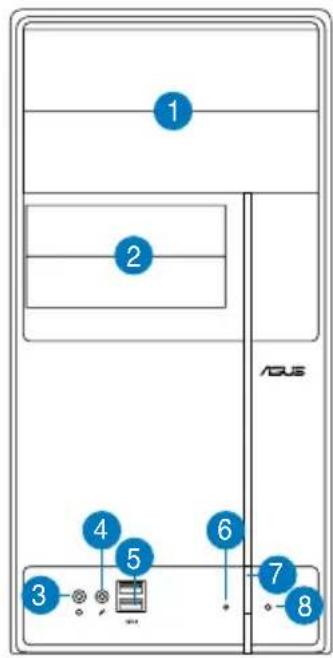

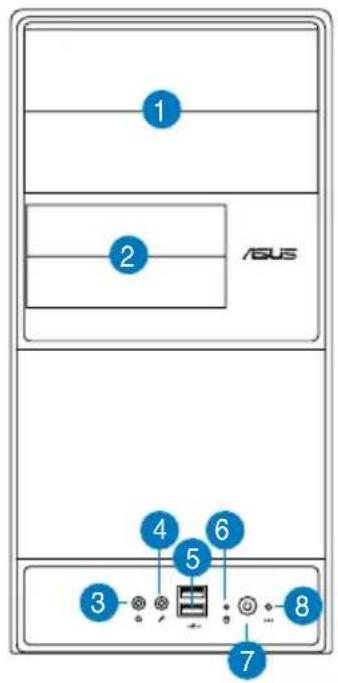

1. Tampa do compartmento da unidade de 5,25"
2. Tampa do compartmento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposicao)

NOTA: *Alguns modelos podem incluar两大 portas USB 2.0 adiconais e/ou uma porta IEEE 1394a.

Characteristicdo pailentraseiro

NOTA: As portas do paine traseiro e suas localizations podem variar dependendo do modelo do seuSYSTEMA. Para descrições mais detalhadas, consulte o guia do'utilizar do systema.

1. Porta para teclado PS/2 ( )
2. Porta para rato PS/2 (
   3.Porta VGA(
3. Porta paralela (
4. Portas USB 2.0 (alguns modelos poder incluir quarto portas USB 2.0 traseiras)
5. Porta LAN (RJ-45) (

6. Uma das seguintes portas:

7. Porta E-SATA (

8. Porta série (COM1) (
9. Porta DVI (
10. Porta optica para saida S/PDIF (

11. Porta coaxial para saía S/PDIF (

12. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das segunte configuracoes de portas de audio:

2. 6-canais

• 8-canais

Consulte aabela de configuraçao no guia do'utilizar para obter mais informacoes.

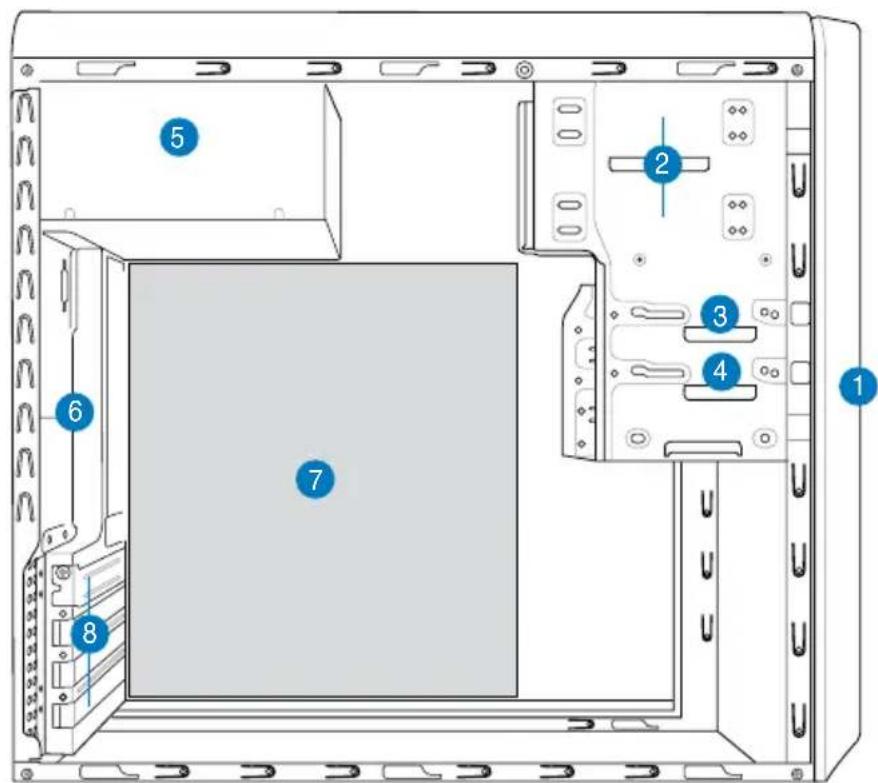

Componentes internos

1. Tampa do paineal frontal
2. Compartimento vazio para unidade optica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentacao

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metalicos da ranhura de expansão

Selecao da voltagem

A fonte de alimentacao do systemapossui um selector de voltagem de 115V/230 V situado ao lado do conector dealimentacao. Utilize este comutador paraSelecionar a voltagem apropriad,deacordo com a potencia fornecida na suaarea.

Se a voltagem disponivel na sua area for de 100-127 V, defina o comutador para 115 V.

Se a voltagem disponible na sua area for de 200-240 V, define o comutador para 230 V.

NOTA: Consulte o guia do'utilizar do sistemas para obter mais informacoes sobre a localização exacta do selector de voltagem.

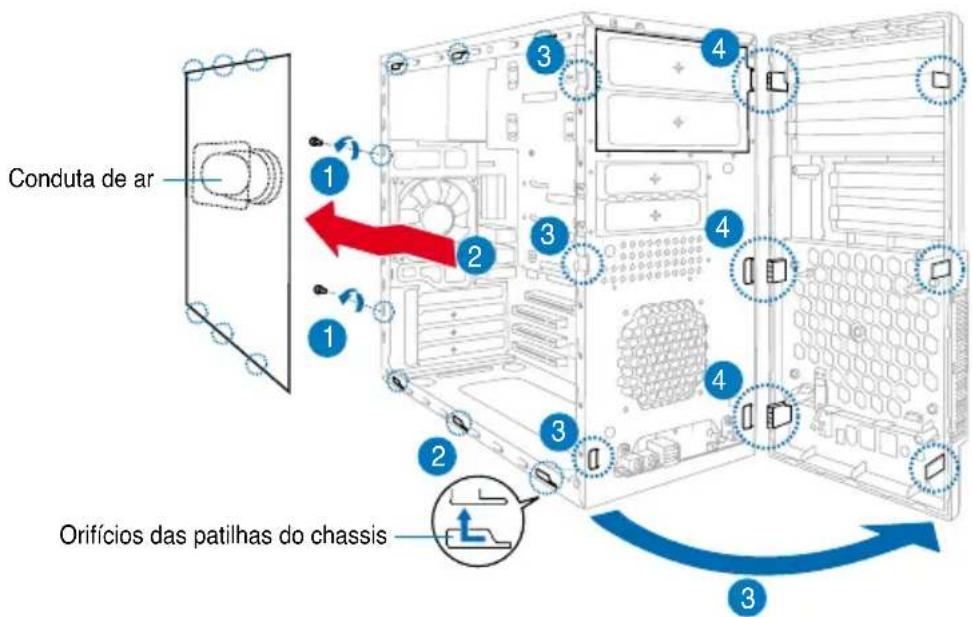

Remoção da tampa lateral e do panel frontal

1. Remova os parafusos existentes no pailen traseiro.
2. Puxe a tampa lateral em direção ao pailnel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do paine frontal, de seguida levante-as ate estas se soltarem do chassis.
4. Rode o paine frontal para a direita ate as patilhas do tipo dobrada existentes no lado direito focarem expostas.
5. Remova o paine frontal e colque-o de lado.

Instalação da CPU

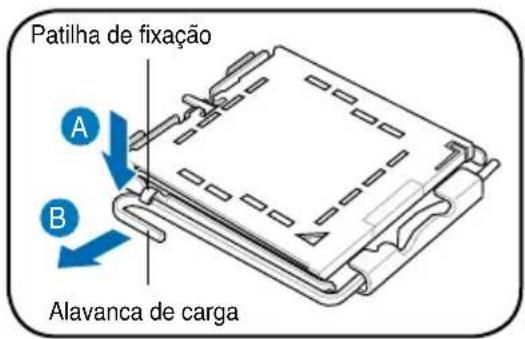

Instalacao de uma CPU Intel Pentium 4 no socket LGA775

1. Procure o socket da CPU na placaprincipal.
2. Exerça pressão sobre a alavanca de cargo com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇA. Para fazer danIFICar os pinos do socket, não remove a tampa PnP a não ser que esteja a instalar uma CPU.

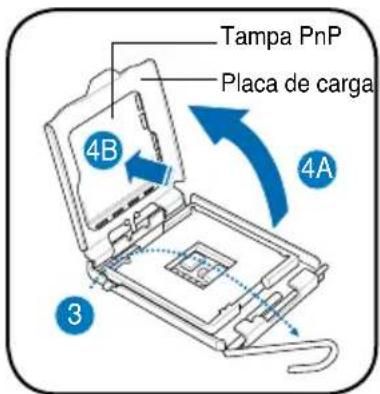

1. Levante a alavanca de cargo na direcao indicaça pela seta num angulo de 135^
2. De seguida levante a plac dearga com o polegar e o indicator num angulo de 100^ (4A), depuis empurre a tampa PnP atraves da janela da plac dearga para a remover (4B).

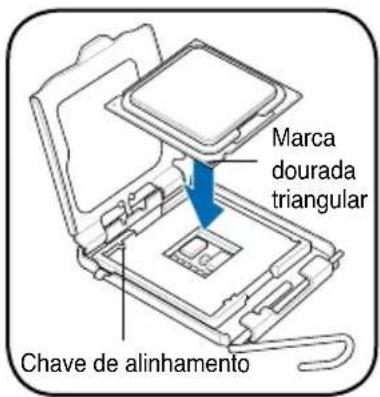

3. Posizione a CPU por cima do socket, certificando-se de que o triángulo dourado se encontrar no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Fecha a placá de entrega (A), de seguida exerça pressão sobre a alavanca de entrega (B) até esta encaixar com um estalido na patilha de fixação.

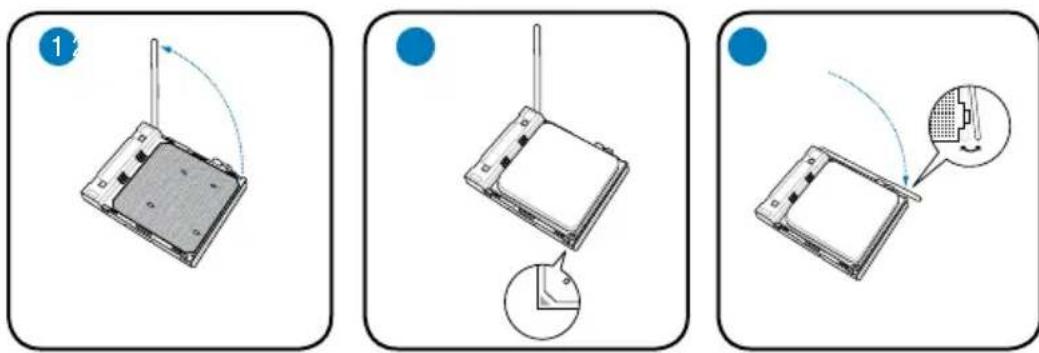

Instalacao de uma CPU AMD

1. Procure o socket da CPU e levante-o num angulo de 90-100 graus.
2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pouco triângulo.
3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇA: Uma Incorrecta instalaçao da CPU no socket pode fazer os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

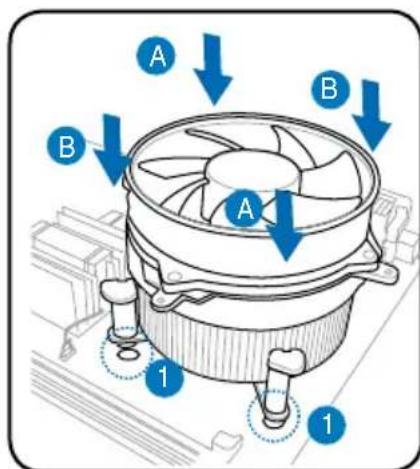

Instalacao de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos está alinhados com os orificios existentes na placar principal.
2. Exerça pressão em simultâneo sobreinous feções de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.
3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, lique o cabo da ventoinha da CPU ao conector existente na placar principal.

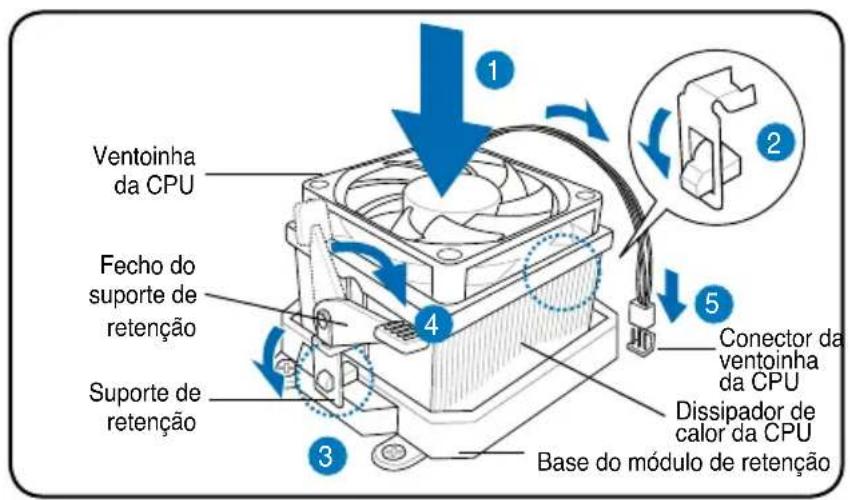

Instalacao de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam corretoamente na base do modulo do mecanismo de retenção quando como como é�ou consiguiça encaixar corretoamente ou suporte de retenção.

1. Alinne uma das extremidades do suporte de retençao com a base do modulo de retençao.
2. Alinne a outra extremidade do suporte de retençao (junto do fecho do suporte de retençao) com a base do modulo de retençao ate ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções esta secção não correspondem à documentação que acompanha a CPU, sina está最後.

1. Exerça pressão sobre omeeting do suporte de retençao existente no mecanismo de retençao para fixar a ventoinha e o dissipador de calor ao modulo de retençao.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placar principal.

ATENÇA. Não se esqueça de ligar o conector da ventoinha da CPU! Pode havem correirência de erros ao;nível do hardware se não ligar este conector.

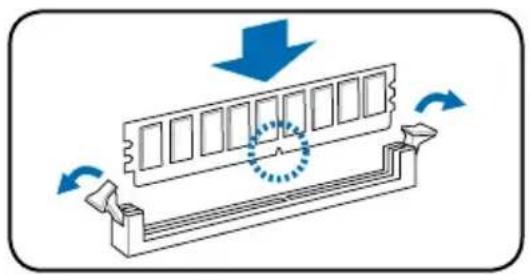

Instalacao do DIMM

1. Procure os sockets DIMM na placaprincipal.
2. Desbloqueie um socket DIMM premindo as patilhas do modulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.

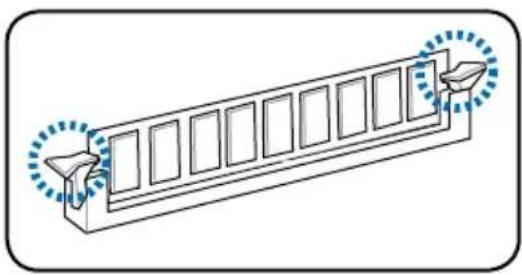

4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

ATENÇAÖ.

• Desligue a fonte de alimentacao antes de adcionar ou removemos DIMM. Se nao o fazer podar danificar seriamente a placar principal e/ou os componentes.
• O MODULE DIMM DDR tem um entalle para que está colocadoapanas na posicao correcta. NAO force a introducao do modulo DIMM no socket para fazer danificar o mesmo

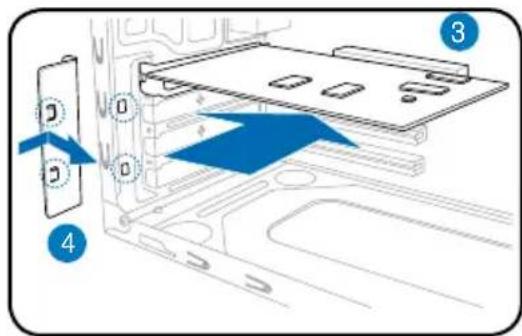

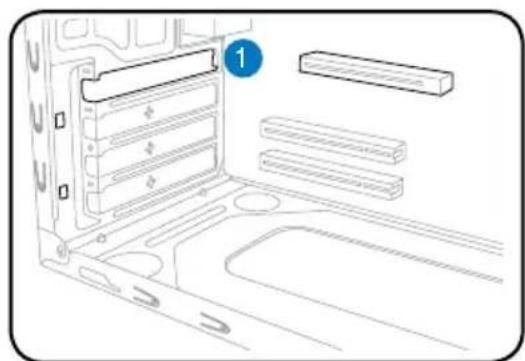

Instalação da placá de expansão

1. Remova omeeting do suporte metalico.

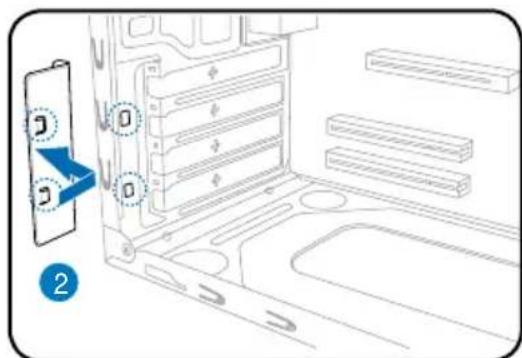

1. Remova a tampa metalica situada em frente da ranhura que pretende utilizes.

1. Introduza o conector da placna ranhura e exerca pressao sobre a placatae esta ficar devidamente introduzida na ranhura.
2. Volte a colocar omeeting do suporte metalico.

Instalacao de unidades de armazenamento

Unidade optica

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 5,25".
2. Introduza a unidade optica no compartmento e com cuidado empurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade optica com dos parafusos de ambos os lados do compartmento.
4. Ligue as fichas de IDE (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

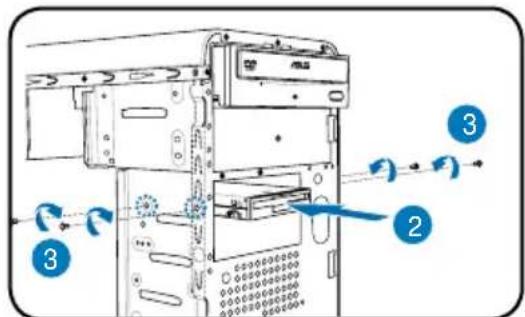

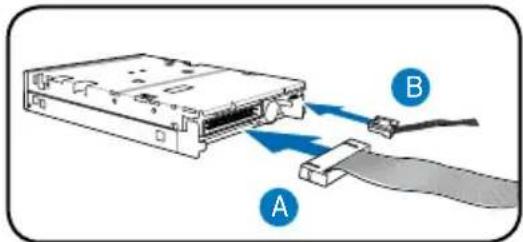

Unidade de disquetes

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disquetes no compartmento e com cuidado emurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade de disquetes com bois parafudos de ambos os lados do compartmento.
4. Ligue as fichas de audio (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disco rigo do compartimento e com cuidado empurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade de disco rígido com\ dois parafusos deodos lados do compartmento.

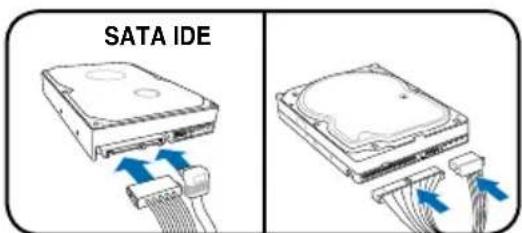

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA acos connectores situados na parte deTRS da unidade.

Para unidades de disco rigido IDE: Ligue os cabos IDE e de alimentacao aoconectores situados na parte de das unidade.

Remoçao das tampas dos compartimentos e reinstalação do panei frontal e da tampa lateral

1. Procure os fechos das tampas dos compartments.
2. Exerça pressão sobre os fechos para fora parautar a respectiva tampa.
3. Empurre a tampa do compartmento para dentro e bereits colque-a de lado.
4. Siga estas instruções para remover a tampa do compartmento da unidade de 3,5".

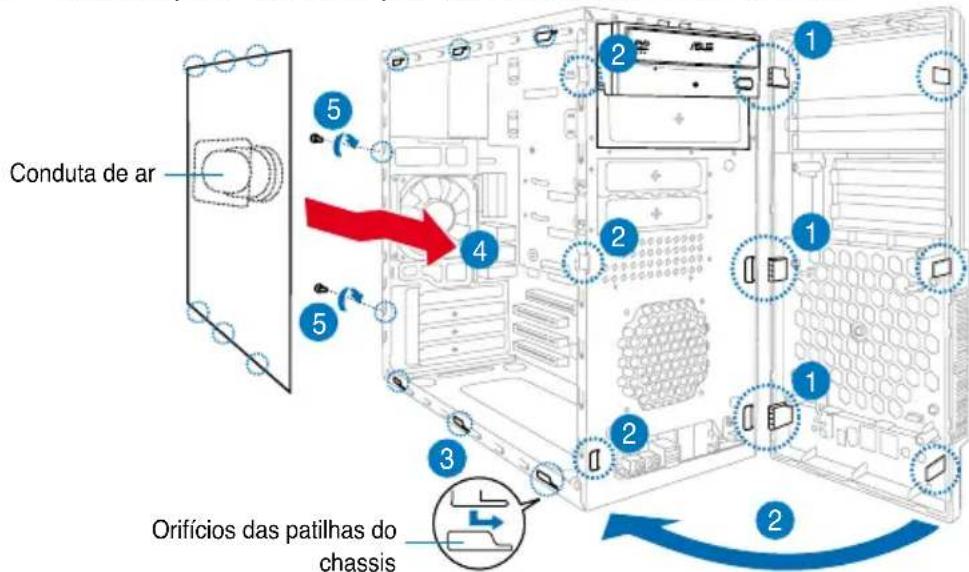

Para reinstalar o paine frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do pailen frontal nos orificios existentes no lado direito do chassis.
2. Rode o paine frontal para a esquerda e de seguida introduza as patilhas no chassis até o paine frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orificios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do pailen frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com osinousramidos anteriormente.
