INSTRUKCJA OBSŁUGI V3P5G31 ASUS

Podręcznik instalacji

Elementy panela przydniego

1. Pokrywa 5,25-calowej wnekni naped
2. Pokrywa 3,5-calowej wnekni na naped
3. Port sluchawek
4. Port mikrofonu
5. Porty USB 2.0*
6. Dioda LED HDD
7. Przycisk zasilania
8. Przycisk Reset

UWAGA: *Nietóre moda moga byc wyposañone w dwa dodatkowe porty USB 2.0 i/lub jeder port IEEE 1394a.

Elementy panela tynego

UWAGA: Porty na panelu tynm i.),
lokalizaci moga sie roznic, w zaleznosci od
modelu systemu. Szegolowe opisy znajduja sie
w podrczniku uzytkownika systemu.

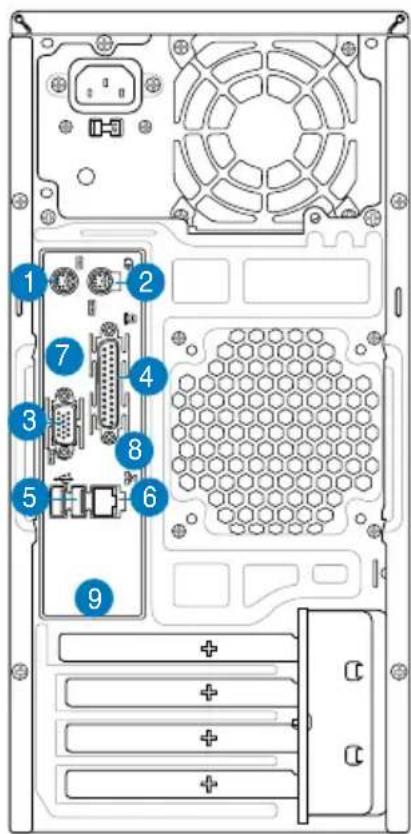

1. Port klawiatury PS/2 ( )
2. Port myszy PS/2 (
3. Port VGA (
4. Port rohnolegly (
5. Porty USB 2.0 ( (niektóre modele moga posiadać z tytu cztery porty USB 2.0)
6. Port LAN (RJ-45) (
7. Jeden z nastepujacych portów:

E-SATA port (

• Optyczny port wyjscia S/PDIF (

• Koncentryczny port wyjscia S/PDIF (

1. Port IEEE1394

D) (tylko niektóre modele)

1. Jedna z nastepujacych konfiguracdji portów audio:

2. 6-kanatowe

• 8-kanalowe

Szcęgólowe informacja zawiera tabel konfiguracje w podȩczniku uzytkownika.

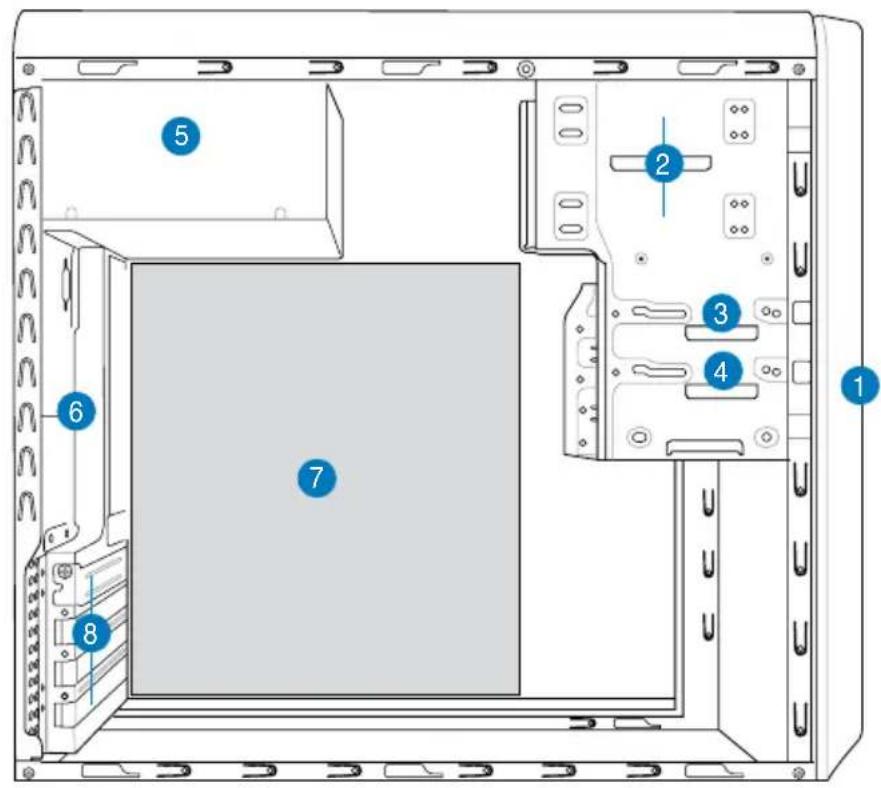

K部件 wewnetrzne

1. Pokrywa panela przydniego
2. Pusta wneka na naped optyczny 5,25 cala
3. Wnka na naped dyskietek elastycznych

4. Wnka na naped dysku twardego

5. Moduţ zasilacza

6. Gniazdo wentylatora obudowy
7. Plyta glowna ASUS*
8. Metalowe zašlepki gniazd rozszerzenia

UWAGA: *Szczegółowe informacja dotyczne pły glównej znajduj są w systemowym podȩczniku uzytkownika systemu.

Wybórn napiecia

Zasilacz systemu posiada przyłącznik wyboru napięcia 115 V/230 V, znejdujocy sie poniżej zȩcza zasilania. Prȩćacznik ten sCLUzy do wyboru wąsciwogo napiȩcia wejsciowego pradu zasilajAcego systemu, zgodnego z napiȩciem pradu zasilajAcego w danym obszarze.

Jesli napiecie pradu zasilajacego w
dynam obszarze winosi 100-127 V,
przejacznik ten nalezy ustawic na 115 V.

Jesli napiecie pradu zasilajacego w danym obszarze winosi 200-240 V, przyȩćznik ten naleź ustawic na 230 V.

UWAGA: Informacja o dokladsnym połozeniu selektora napiecia znajduja są w podręczniku uzytkownika systemu.

Zdejmownikie pokrzywy bocznej i zespołu panela przyzniego

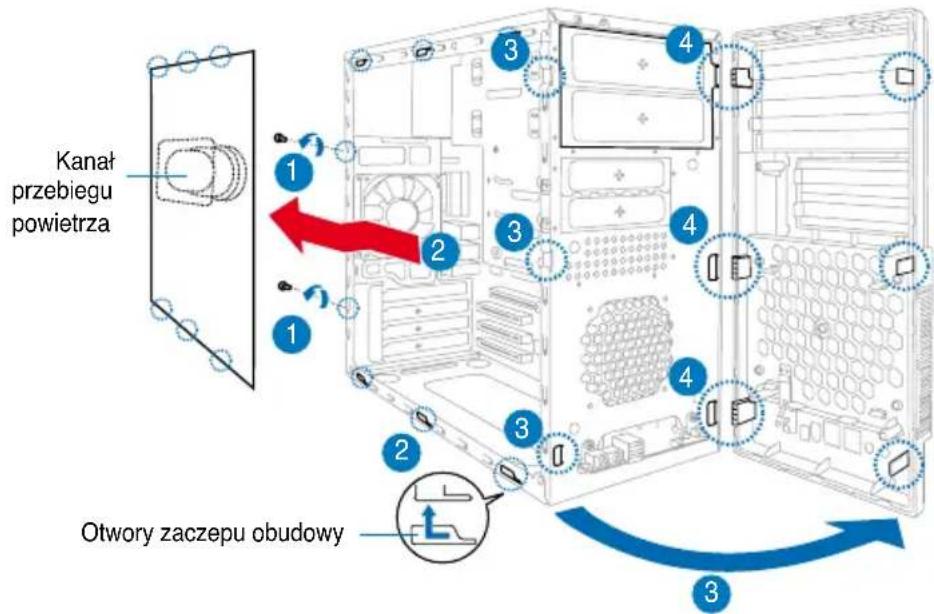

1. Odkrec s RubyPokrywy na panelu tylnym.
2. OdiagnijPokrywewocznawierunku panela tylnego,a do zwolnienia zacepowz战胜owobudowy.Odlozna bok Pokrywe bocznaj.
3. Odszukaj zaczepy mocowania panela przydniego, nastepnie unies je, az do zwolnienia z obudowy.
4. Obróc zespól panela przydniego na sprawo, az do pokazania wypustów zawiasowych z spraweji strony zespólu.
5. Zdejmij zespół panela przydniego, a nastepnie odź go na bok.

Instalacja procesora

Instalacja pakietu procesora Intel® Pentium® 4 w podstawce LGA775

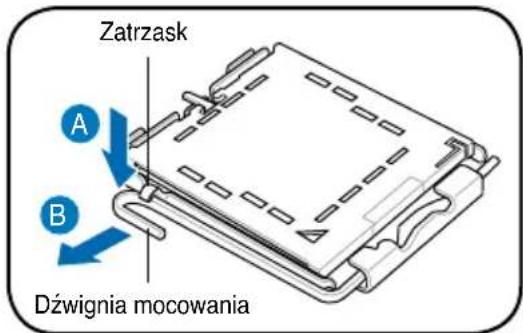

1. Zlokalizuj gniazdo procesora na pplycie glownej.
2. Nacijsnij kciukiem dzwignie mocowania (A) i przysem u na lewo (B), a do zwolnienia z zatrzasku.

OSTRZEZENIE. Aby zapobiec uszkodzeniu styków gniazda, nie naleź zdejmownik potkrywy PnP, sącie bedzie instalowy procesor.

1. Unieszdwignie mocowania w kierunku strzafti pod katem 135^
2. Unies phtc mocowania kciukiem i palcem wskazujacym pod katem 100^ (4A), a nastepnie nacijsnij nasadke PnP w oknie phty mocowania w celu usuniecia (4B).

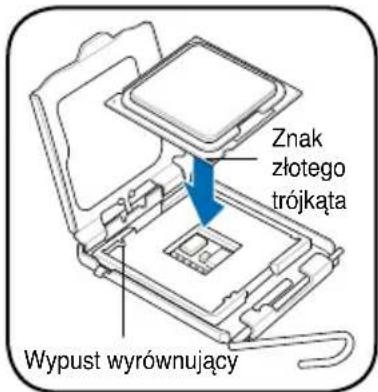

3. Ustaw procesor nad gniazem, upewniajac sie, ze zloty trojkat znajduje sie w dolnym lewym rogu gniazda. Wypust wyrownujacy powinien pasować do nacięcia procesora.
4. Zamknij phtc mocowania (A), a nastepnie nacinij dzwignie mocowania (B), az do zatrzaśniece w zatrzasku.

Instalacja pakietu procesora AMD

1. Odszukaj gniazdo procesora, a nastepnie podnies dzwignie gniazda pod katem 90^ - 100^
2. Zainstaluj procesor w gnieździe, upewniajac sie, ze rog procesora oznaczony zlotym trojkatem jest dopasowany do rogu gniażda ze znakiem.Małego trojkata.
3. Nacijsnij do dołu dzwignie gniazda w celu zamocowania procesora.

OSTRZEZENIE: Nieprawidłowa instalacja procesora w gnieźdie, są spowodstawy wygiȩcie szpilek i powazne uszkodzenia procesora!

Instalacja zespolu wentylatora procesora i radiatoria

Instalacja radiatoria i wentylatora procesora Intel® Pentium® 4

1. Ustaw radiator na zainstalowanym procesorze, upewniajac sie, ze cztery elementy mocujuce odpowiadaja otworom w plicie glownei.
2. Nacisnij"Justoczesnie, kolejno dwa elementy mocujuce po przekatrnej, aby zamocowac zespówt wentylatora i radiatoria.
3. Po załozenia i zespołu wentylatora i radiatora naleź podȩczyk kabel wentylatora procesora do zȩczna na płycie glównej.

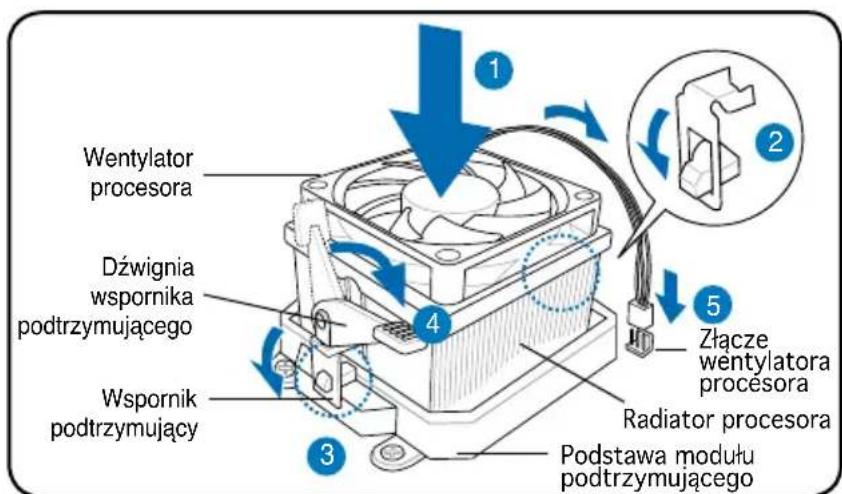

Instalacja radiatoria i wentylatora procesora AMD

1. Ustaw radiator na zainstalowanym procesorze.

WAZNE. Upewnij sie, ze zespól wentylatora i radiator jest idealnie dopasowany do podstawy modu mecanizmu przytrzmywania; w przyciwnym razie nie bedzie要去 zablokowania wspornika podtrzymujucego.

1. Podłacz jeder koniec wospornika podtrzymujacego do podstawy moduł podtrzymujacego.
2. Podłucz drugi koniec wspornika podtrzymujuść (obok blokady wspornika podtrzymujuść) do podstawy moduł podtrzymujuść, aż do klikȩcie, oznacząćego zaskoczenia na myjeść.

UWAGA. Opakowanie z procesorem powinno zawierać instrukcje dotyczę procesora, zespolu wentylator/radiator i mechanizmu podtrzymujȩcego. Jesli instrukcje przystadwione w tej czȩci nie zgadźaja są z dokumentacja procesora,{naleź stosowej są do instrukcji dokumentacja procesora.

1. Nacijsnij blokade wspornika podtrzymujacego mechanizmu podtrzymujacego w celu zamocowania wentylatora i radiatoria do podstawy modu podtrzymujacego.
2. Podźacz kabel wentylatora procesora do zȩczna na plęcie glównej.

OSTRZEZENIE. Nie wolno zapomnieć o podlaczeniu zącza wentylatora procesora! Jesli zącze to nie zostanie podlaczone,要去ystapic blad monitorowania sprzetu.

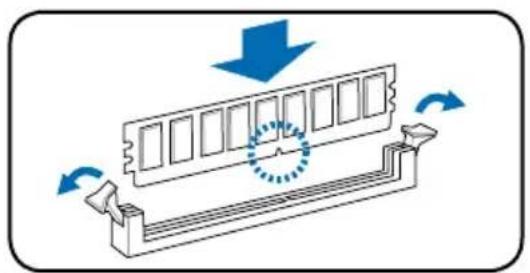

Instalacja modułu DIMM

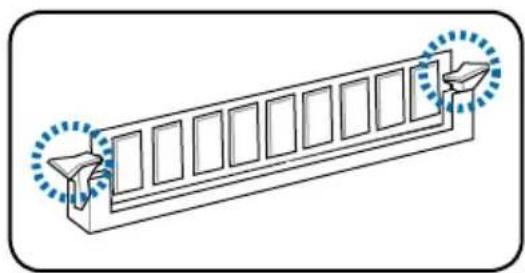

1. Zlokalizuj gniazda DIMM na pplycie glownej.
2. Odblokuj gniazdo DIMM, naciskajac na zewnatrz zatrzaski mocujace.
3. Wyrōwnaj moduł DIMM w gnieździe, aby nacimiento w module DIMM pasowało do wypustu gniazda.
4. Nacisnij moduD DIMM w kierunku gniazda, az do zatrzasnięcia sie do wewnatrz zatrasku podtrzymujucego.

UWAGA.

• Przed dodawaniem lub odłuczaniem moduław DIMM sąȩzy odśczyć zasilanie. Nieszastosowanie są do tego polecenia要去 spowodowej uszkodzenia pły glównej i/lub componentów.
  ModuIy DDR DIMM posiadajn naciEcie, ktoRe umoZliWia ich instalacje tylko w\ jednym kierunku. NIE wolno na sile wklatadc modlu DIMM do gniazda, poniewaz\ moze to spowodawac uszkodzenie modlu DIMM.

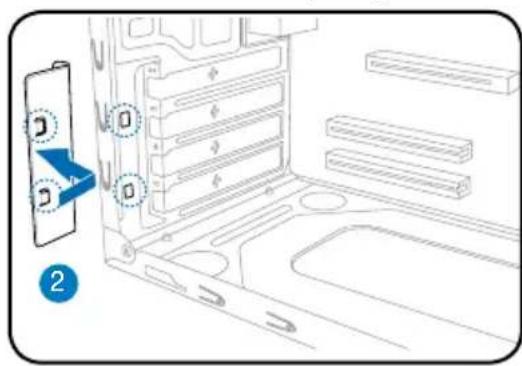

Instalacja karty rozszerzenia

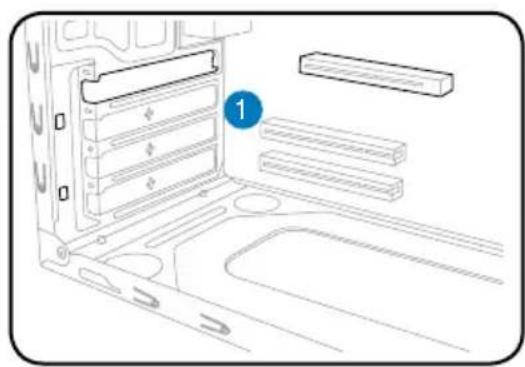

1. Zdejmij metalowa zašlepke.

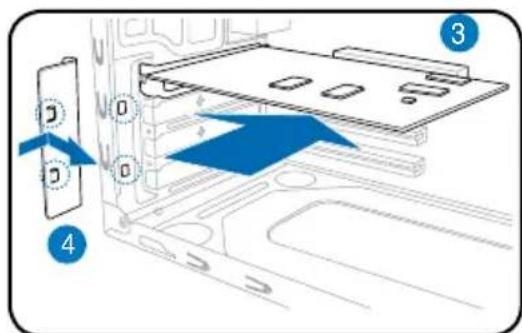

1. Wstaw zącze karty do gniazda, a natestepnie nacisnij mocno kartę,źdo jej pełnégo dopasowania do gniazda.

2. Załoz metalowa zaślepkie.

3. Zdejmij metalowa zalepke usytuowana naprzejw gniazda, ktore ma zostac wykorzystane.

Instalacja napędów pAMIęci masowej

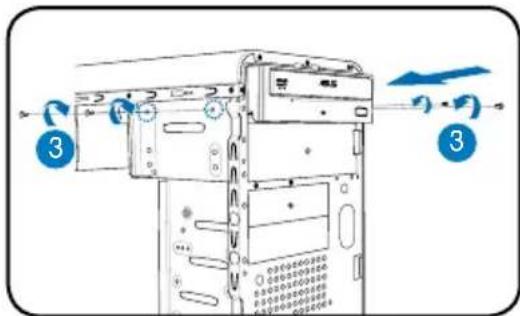

Naped optyczny

1. Ustaw obudowp pionowo, a nastepnie zdejmij metalowa ptyePokrywy gornyogo napedu 5,25".
2. Wstaw napęd optyczny do wneki, a nastepnie ostrożnie pchnij napęd, az do wyrównia otworów na struby w napędzie z otworami we wnece.
3. Zamocuj naped optyczny dwiema srubami po obu stronach wneki.

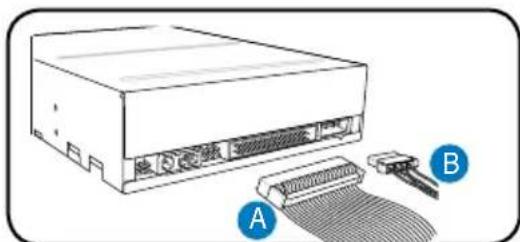

4. Podlacz zlacza IDE (A) oraz wtykizasilania (B) do zlaczy z tytu napedu.

Naped dyskietek elastycznych

1. Ustaw obudowp pionowo, a nastepnie zdejmij metalowa ptyte poukrywy dolnego napedu 3,5".

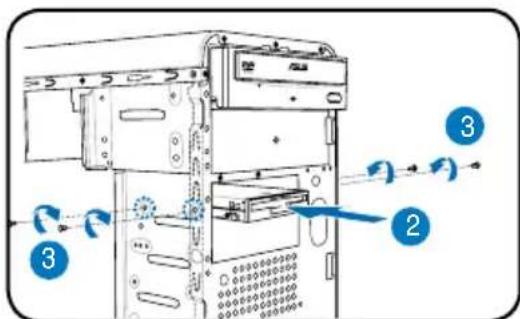

2. Wstaw napęd dyskietek elastycznych do wneki, a nastepnie ostrożnie pchnij napęd,źdo wyrównania otworów na szuby w napedzie z otworami we wnece.
3. Zamocuj naped dyskietek elastycznych dwiema srbami po obu stronach wneki.

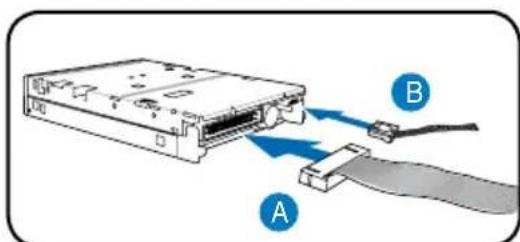

4. Podlacz wtyki sygnatowe (A) i zasilania (B) do zlokzy z tytu napedu.

Naped dysku twardego

1. Ustaw obudowp pionowo, a nastepnie zdejmij metalowa plytePokrywy gornyogo napedu 3.5".
2. Wstaw napęd dysku twardego do wneki, a następnie ostrożnie pchnij napęd, az do wyrównania otworowy na szuby w napędzie z otworami wnece.

1. Zamocuj naped dysku twardego dwiema sirbami po obu stronach wneki.

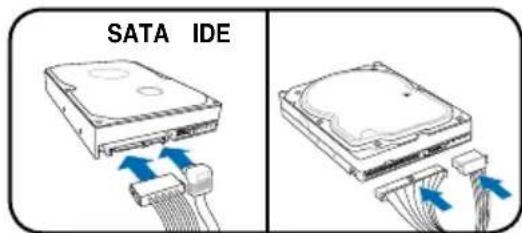

2. Dysk twardy SATA: Podacz wtyki)\ jedneo go konca kabla sygnałowego\ SATA i wtyke zasilania do zączy z\ tyhu napedu.

Dysk twardy IDE: Podacz wtyki IDE oraz zasilania do zączy z tytu napędu.

Zdejmownikie pokryw wnek i zakadanie zespolu panela przydniego i pokrzywy bocznej

Po zainstalowaniu napedu dysku optyczneo i/lub napedu dyskietek elastycznych, przy zamontowanie im w obudowie nalezy zdjec Pokryw(y) wnek. Aby to wykonac nalezy:

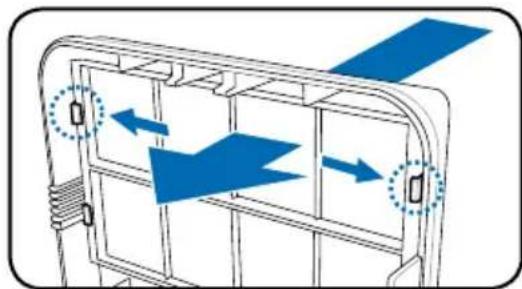

1. Odszukaj zatraski Pokrywy wnek.
2. Nacijsij zatraski do zewnatrz, aby zwolnic Pokrywnecki.
3. Nacijsnij Pokrywewneki do wewnatrz, a nastepnie odtoz ja na bok.
4. Wykonaj te same instrukcje w celu odłaczenia pokrzywy wneki na napęd 3,5".

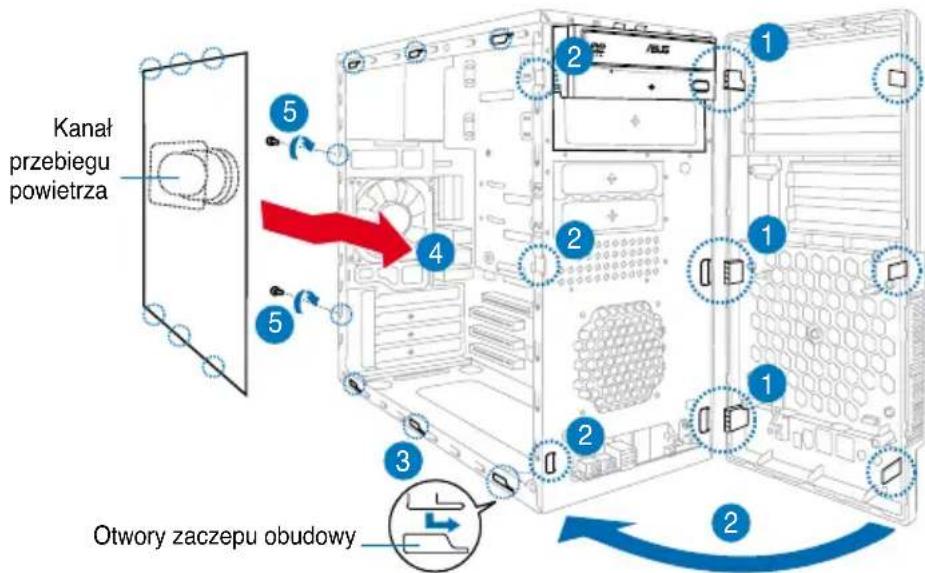

Aby załoźyc zespół panela przydniego i pokrzywo boczna:

1. Wstaw wypusty zawiasowe zespołu panela przyznego do otworów z sprawej strony obudowy.
2. Obróc zespól panela przydniego w lewo, a nastepnie wstaw zaczepy do obudowy,źdo dopasowania na.).
3. Wstaw zaczepy Pokrzywy bocznej do gornych i dolnych otworow obudowy.
4. Naciskaj Pokrywe boczna w kierunku panela przydniego, az do jej dopasowania na是我国。
5. ZamocujPokrywe dwiema,wczesnej odkreonymi srubami.
