HASZNÁLATI ÚTMUTATÓ GD 30 IK Güde
Az eredeti használati útmutató fordítása | Olajfűtő ventilátor
Ez a termék nem alkalmas elsödleges fütöberendezésként.
HU Ez a készülék csak a jelen használati utasításban leírtak szerint, valamint az összes specifikáció és figyelmeztetés betartásával használható. A gyártó nem vállal felelősséget az általánosan érvényes előírások és a jelen használati utasítás rendelkezéseinek be nem tartásából eredő károkért.
A készüléket magánhasználatra szánták. Üzleti használat esetén az első üzembe helyezés előtt szakértő általi ellenőrzésre van szükség. Ezt az ellenőrzést az üzemeltetőnek kell megszerveznie (a BetrSichV 14/15. §§-ok (munkavédelmi rendelet) szerint).
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM
EN starting-up the device FR Mise en service IT Messa in funzione NL Toestel in gebruik nemen CZ Uvedení do provozu SK Uvedenie do prevádzky HU A készülék üzembe helyezése ____
2
Betrieb
EN Operation FR Fonctionnement IT Esercizio NL Gebruik CZ Provoz SK Prevádzka HU Üzemeltetés.
3-4
Wartung & Reinigung
EN Maintenance & Cleaning FR Entretien & Nettoyage IT Manutenzione & Pulizia NL Onderhoud & Schoonmaken CZ Údržba & ištění SK Údrzba & Čistenie HU Karbantartás & Tisztítás ____
5-6
Annak érdekében, hogy új berendezése hosszú ideig szolgálatára legyen és elégedettségére szolgáljon, üzembehelyezése előtt gondosan tanulmányozza át a használati utasítást és a mellékelt biztonsági utasításokat. Továbbá azt tanácsoljuk, hogy a használati utasítást és a biztonsági előírásokat őrizze meg arra az esetre, ha a késöbbiekben szüksége lesz rá. Termékeink állandó fejlesztése érdekében jogot tartunk gépeink műszaki tökéletesítésére. A használati utasítást tartsa a gép közelében.
Ez a dokument eredeti használati utasítás
A gép leírása

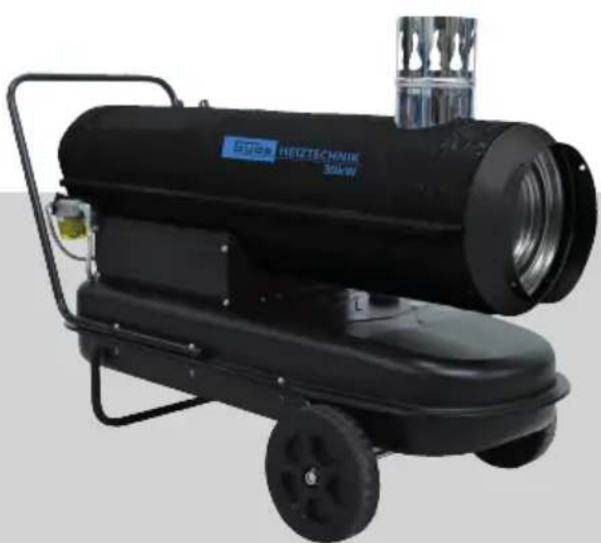

Professzionális és nagy teljesítményű forrólevegős olajturbina építészetben, földművelés területén és raktárokban fütéshez és szárításhoz használható.
Gázolajjal füt. A berendezés elektronikus (gy újtással) bekapcsolással van ellátva. A gép korpusza nemesacélból készült, hatalmas alvázzal van ellátva, ami bebiztosítja egyszerű mozgatását.
Tartozékok
Távolítsa el a csomagoló anyagot, melybe, a fütötest, szállítás alatt be volt csomagolva. A fütötestet ellenőrizze, nem rongálódott-e meg szállítás alatt. Az esetben, ha a fütötest meg van rongálódva, haladéktalanul forduljon az értékesíltőhöz.
A gép tartozékai (A.ábra)
A. A forró levegő kivezetése
B. Gép korpusz
C. Fogantyú
D. Kandalló
E. Kábeltekercselés
F. Alsó fedél
G. Tartály kijelzője
H. Nyilás/a tartály fedele
I. Kerék
J. Oldalburkolat
K. Digitális hőmérséklet kijelző
L. Hőmérséklet szabályzó/termosztat
M. ON/OFF kapcsoló
N. Alsó csőváz
O. Üzemanyagtartály
P. Üzemanyag szürő
Q. Szivattyú fogaskerékkel
R. Ventilátorvédő ráccsal
a. Termosztát szabályzó
b. Igény elt hömérséklet kijelző
c. Valós/szobahőmérséklet kijelző
d. ON/OFF kapcsoló
Müszaki adatok
GD 30 IK
| Feszültség/frekvencia: | 220-240 V / 50 Hz |
| Ventilátor motor teljesítménye: | 250 W |
| Fütési teljesítmény: | 30 kW |
| A turbina teljesítménye: | 780 m^3/h |
| Tartály köbtartalma: | 56 l |
| Üzemanyag szükséglet: | ca. 2,9 l/h |
| Üzemanyag: | gázolaj |
| Bevezető kábel hossza: | 1,2 m |
| Védelmi fok: | IPX4 |
| Tömeg nettő/bruttó: | 34,5 kg / 38 kg |
| Megr.szám:. | 85110 |
GD 50 IK
| Feszültség/frekvencia:ventilátor motor teljesítménye: | 220-240 V / 50 Hz900 W |
| Fűtési teljesítmény:A turbina teljesítménye:Tartály köbtartalma:Üzemanyag szükséglet:Üzemanyag:Bevezető kábel hossza:Védelmi fok:Tömeg nettó/bruttó:Megr.szám:. | 50 kW2000 m^3/h 69 lca. 4,5 l/hgázolaj1,2 mIPX462,3 kg / 56,4 kg85111 |
Általános biztonsági utasítások
A gép üzembehelyezése előtt figyelmesen tanulmányozza át a használati utasítást, s a gép kezelésekor feltétlenül tartsa be. A biztonsági utasítást gondosan örizze meg további használatra!
Biztonságos munka
Munkahelyét tartsa rendben!
A munkahelyen lévő rendetlenség baleseteket idézhet elő.
Vegye figyelembe a környezeti sajátosságokat
A gépet tilos kite nni eső hatásának.
Tilos nyirkos, vagy nedves környzetben használni. Biztosítson be megfelelő megvilágítást.
Tilos a gépet tüzveszélyes folyadékok, vagy gázok közelében használni.
Idegen személyeket tartson a géptől biztonságos távolságban!
Ne engedje, hogy idegen személyek, főleg gyerekek, kapcsolatba lépjenek a géppel és a kábellel. Tartsa őket munkaterületétől megfelelő távolságban!
Gépét tartsa biztonságos helyen!
Azokat a berend ezéseket, melyeket nem használ, tartsa száraz, zárt helyen, ahová nem juthatnak gyerekek.
Tilos a gépet túlterhelni!
Minden munkáho z megfelelő teljesítményű gépet használjon!
Használjon megfelelő gépet!
A gépet kizárólag rendeltetésének megfelelően szabad használni.
Gondoskodjon gépéröl!
Tartsa be a karbantartásra és az alkatrészek cseréjére vonatkozó utasításokat.
Ügyeljen arra, hogy a gép kábele sértetlen legyen, szükség esetén cseréltesse ki szakemberrel, a hosszabbító kábelt, szükség esetén, cserélje ki.
Legyen figyelmes!
Üg yeljen arra, amit csinál. Munkáját felelősségteljesen végezze. Tilos a géppel dolgozni, ha fáradt.
FIGYELMEZTETÉS!
A gyártó által nem ajánlott alkatrészek és tartozékok sebesülés veszéllyel járhatnak.
A gépet kizárólag szakemberrel javíttassa meg!
A gép eleget tes z az illetékes biztonsági előírásoknak. A gépet kizárólag szakember javíthatja meg, eredeti alkatrészek alkalmazásával. Ellenkező esetben balesetveszély fenyeget.
A gépre vonatkozó speciális biztonsági utasítások
FIGYELMEZTETÉS
FONTOS: A fütötest szerelése, kezelése és karbantartás előtt figyelmesen olvassa el a komplett használati utasítást. A fütötest laikus használata
komoly égési, vagy halálos sebesüléseket, tüzet, robbanást, áramütést, vagy szénmonoxid mérgezést okozhat.
! VIGYÁZZ: A szénmonoxidl mérgezés halálos lehet!
Szénmonoxid mérgezés: A szénmonoxid mérgezés korai tünetei hasonlóak, mint az influenza tünetei, vagyis fejfájás, szédülés és/vagy rosszúllét. Az esetben, ha ezeket a tüneteket észleli, ez azt jelenti, hogy a fütőtest nem működik szabályosan. Azonnal menjen ki a helyiségböl! A fütőtestet ellenőriztetni kell. Egyes személyek a szénmonoxidra érzékenyebbek, mások kevésbbé, pl. terhes nők, szív- és tüdőbeteg személyek, vérszegények, személyek ittas állapotban, s személyek, akik magasan vannak. Bizonyosodjon meg arról, hogy minden utasítást elolvasott és megértett. A használati utasítást örizze meg további szükségletre, ugyanis segítótársa lesz a fütőtest szakszerű kezelésében.
- Kizárólag gázolajat használjon, hogy megelőzze a tűz- és robbanásveszélyt. Szigorúan tilos benzin, földgáz, festékhígitó, alkohol és más tűzveszélyes anyagok használata.
- Az eszközt használhatják 8 éves és e feletti gyermekek valamint csökkent fizikai, érzékszervi vagy szellemi képességű vagy hiányos tapasztalattal és ismeretekkel rendelkező személyek, ha felügyelet alatt állnak, vagy a készülék biztonságos használatáról f
• Gyermekek nem játszhatnak az eszközzel.
- Tisztítást és felh asználói karbantartás nem végezhetnek gyermekek felügyelet nélkül.
• 3 évesnél fiatalabb gyermekeket távol kell tartani, hacsak nem állnak folyamatos ellenőrzés alatt.
- 3 év feletti és 8 évesnél fiatalabb gyerme kek csak akkor kapcsolhatják be- és ki az eszközt, ha felvilágosították öket a készülék biztonságos használatáról, és tisztában vannak az ebből fakadó veszélyekkel, feltéve hogy az eszköz nor mál alkalmazási helyén
- 3 év feletti és 8 évesnél fiatalabb gyermekek nem dughatják a hálózati dugaszt a konnektorba, nem szabályozhatják az eszközt, nem tisztíthatják az eszközt, és/vagy nem végezhetnek felhasználói karbantartást.
- Vigyázat – A termék egyes alkatrészei nagyon felhevülhetnek, és égési sérüléseket okozhatnak.
- Különös elővigyázatossággal kell eljárni, ha gyermekek és védelemre szoruló személyek vannak jelen.
- VIGYÁZAT! A védő-hőszabályzó véletlen visszaállításábólfakadó veszélyek elkerülése érdekében az eszközt nem szabad külső kapcsolóberendezésen, mint például időkapcsolón keresztül árammal ellátni, vagy olyan áramkörhöz csatlakoztatni, amelyet egy berendezés rendsz
- Figyelem! Ha az eszköz tápvezetéke megsérül, azt a gyártó, annak ügyfélszolgálata vagy hasonlóan képzett személy cserélheti ki, hogy elkerüljük a kockázatokat.
- Lobbanékony anyagokat legalább 1 m védötávolságban kell tartani a fütöberendezéstől.
- Ne használjon, és ne tároljon robbanékony vagy lobbanékony anyagokat (pl. benzint, papírt, festékeket) az eszköz felállítási helyén.
- A fütöberendezés felállítási helyét úgy válassza meg, hogy véletlen megérintése elkerülhető legyen.
- Tartsa tisztán a fütöberendezést.
- Sose tartsa az eszközt folyó víz alá.
- Óvja az elektromos alkatrészeket a nedvességtől. Sose merítse ezeket tisztítás vagyüzem közben vízbe vagy egyéb folyadékokba, hogy elkerülje az áramütést.
- Kapcsolja ki az eszközt, válassza le az áramellátásról a villásdugó kihúzásával, és hagyja az eszközt
lehülni, mielött rászerelési-, átszerelési-, tisztítási-vagy karbantartási munkákat végezne, az eszközt tárolná vagy szállítaná.
- Húzza ki mindig a villásdugót, amikor az eszközt ne m használja.
- Ne a kábelnél fogva húzza ki a konnektorból.
Üzemanyag:
a) A személyzet, aki az üzemanyagot a gépbe tölti, ki kell, hogy legyen képezve és tökéletesen felvilágosítva a gyártó utasításaival és a fűtőtestek biztonságos töltésére vonatkozó szabályzatokkal.
b) Üzemanyagként kizárólag gázolajat szabad használni.
c) Minden lángot el kell oltanii, beleértve a gyújtó láng ot is, hogy a fűtőtest, az üzemanyag töltése előtt, kihülhessen.
d) Az üzemanyag töltése előtt győződjön meg arról, hogy az üzemanyag vezetékei és a csatlakozók tömítettek legyenek. Az esetleges hibákat el kell távolítani a fütőtest ismételt üzembehelyezése előtt.
e) Az épületben, a fütötest közelében, kizárólag az üzemanyag napi adagját szabad tárolni. Nagyobb mennyiségű üzemanyagot az épületen kívül tároljon.
f) Az üzemann yag raktárok minimálisan 762 cm-es távolságban legyenek a fütötestektöl, égőktöl, hegesztőktöl és más hasonló gyűjtó berendezésektöl (kivételt képez a fütötestbe integr ált üzemanyagtartály).
g) Lehetőség szerint az üzeman yagokat olyan térségben tárolja, ahol a padló konstrukció megakadályozza a kifolyt üzemanyag felhalmozódását, s az üzemanyag nem tud meggyulladni a lent elhelyezett gyújtó berendezésektöl.
h) Az üzemanyagok a helyi hivatalos rendelkezések szerint tárolja.
Általános tudnivalók:
- Fütötestet tilos benzin, festék hígitók, vagy más tűzveszélyes párolgó anyago k közelében használni.
- A fütőtest használatakor szigorúan tartsa be a helyi előírásokat és rendeleteket.
-
A z esetben, ha a fütötesteket feszítő hálózatok, ponyvavászon és más fedő szerkezetek közelében használja, tartsa be ez anyagoktól a biztonságos távolságot. Az ajánlott minimális biztonsági távolság 305 cm. Ajánlatos tűzálló fedő anyagok használata. A tűzálló fedőan yagot úgy erősítse fel, hogy védve legyen meggyulladás ellen, s hogy esetleges szél esetén ne érjen a fütötesthez, s azt ne borítsa fel.
-
Ügyeljen arra, hogy 100.000 BTU/ó fű tési teljesítmény esetén minimálisan 2800 cm² nagyságú szellőztető nyílás biztosítsa be a kapcsolatot a kinti friss levegővel.
- Kizárólag olyan helyen szabad használni, ahol nincs jelen tüzveszélyes pára, esetleg magas portartalom.
- Az áramkör feszültségének és frekvenciájának meg kell egyeznie a gép típuscímkéjén feltüntetett adatokkal.
- Kizárólag szabályszerűen leföldelt hosszabbító kábelt használjon három pólusú dugvillával.
- Minimális távolság tűzveszélyes any agoktól és személyektől: kipufogó cső: mindkét oldalon 300 cm, a felső és hátsó résztől: 200 cm. (lásd D.ábra)
- A forró, vagy működő fütötestet állítsa biztonságos és egyenes felületre, hogy megelőzze a tűzveszélyt.
-
A fütötestetet kizárólag vízszintes helyzetben szabad szállítani, vagy tárolni, hogy megakadályozza, hogy az üzemanyag kifollyon.
-
Gyerekeket és háziállatokat tartson a fütötesttöl biztonságos távolságban.
- Az esetben, ha a fütötestet kikapcsolja, a dugvillát is húzza ki a konektorból.
- Tilos a fütötestet lakó helyiségekben, vagy hálószobában használni.
- Tilos meggátolni a levegő fütötestbe való belépését (hátsó rész) és a levegő fütötestböl való eltávozását (első rész).
- Tilos a fütötest áthelyezése, kezelése, tankolása és karbantartása addig, mig forró, működik, vagy be van kapcsolva az áramkörbe.
- Tilos csövet szerelni a fütötest első, vagy hátsó részére.
VIGYÁZZ:
Kizárólag gázolajat használjon, hogy megelőzze a robbanást, vagy tűz keletkezését.
Szigorúan tilos a fütötestet, rendezvények és epélyek alkalmával, fütésre használni, s ugyanígy a használata istállókban!
Rendeltetésszerű használat
A GD szériába tartozó forrólevegős olajturbina kizárólag jól szellőztethető térségek fűtésére, vagy száraz kültéri zónák szárítására használható, biztonságos távolságban a tűzveszélyes anyagoktól és az állatoktól. A gép munka alatt stabil és vízszintes alapzaton legyen. Üzemanyagként kizárólag gázolaj használható.
(A GD széria biztonsági, használhatósági és tartóssági szempontból, megfelel a legmodernebb kritériumoknak: A biztonsági berendezések bebiztosítják a gép helyes funkcióját, a munkazajok a legalacsonyabbra lettek csökkentve, s az anyag gondos kiválasztása a gépet maximálisan megbízhatóvá teszi.)
Szerelés B.ábra
A B.ábra leírása
- Keret
- Csavar
- Alátét
- Kerék fedele
- Kerék
- Tok
- Tengely
Ezek a modelek kerekekkel és markolókkal vannak forgalmazva. A kerekek és az illetékes rögzítő alkatrészek dobozba vannak becsomagolva.
Szükséges szerszámok:
- közepes nagyságú kereszt csavarhúzó
- CH 8" villás kulcs, vagy szabályozó kulcs
-
kalapács
-
A tengelyt tolja át a kerék támasztó rámáján. A kerekeket erősítse a tengelyre. FONTOS: A kereke k szerelésénél a meghosszabbított kerékfej a kerék támasztó rámája irányába mutasson (lásd.3.ábra)
-
A tengely mindkét végére tegye rá a haranganyát és kalapáccsal, enyhe ütögetéssel, erősítse fel.
-
A fütőtestet helyezze a kerék támasztó rámájára Ügeljen arra, hogy a fütőtestben (hátul) a légvezet ék a kerekek felett legyen. Az üzemanyagtartály peremén lévő nyílásokat illessze rá a kerék támasztó rámáján lévő nyílásokra.
-
Az első és hátsó markolót tegye rá az üzemanyagtartály peremére. A markolókat, az üzemanyagtartály peremét és a kerék támasztó rámáját kapcsolja össze csavar ok segítségével. Ezt követően, az illetékes anyacsavarokat, szorítsa be kézzel.
- Mihelyt minden csavar rögzítve van, az anyacsavart erősen szorítsa be, csavarhúzó segítségével.
Biztonsági berendezések
A forrólevegős olajturbina lángja elektronikus ellenőrzés alatt áll. Az esetben, ha üzemzavar áll be, az elektronikus kontroll leállítja a gépet. Az esetben, ha a forrólevegős olajturbina túlhevül, bekapcsolódik a túlhevülés elleni termosztát és megszünteti az üzemanyag gépbe való vezetését; mihelyt az égési tér hőmérséklete újra a megengedett maximális hőmérsékletre csökken, a termosztát automatikusan visszakapcsol. A forrólevegős olajturbina ismételt üzembehelyezése előtt, feltétlenül meg kell állapítani és el kell távolítani a túlhevülés okát. (pl. a levegő be/kivezetéke el van dugulva, vagy megállt a ventilátor). A berendezés ismételt bekapcsolásakor feltétlenül tartsa be az „ÜZEMBEHELYEZÉS“ fejezetben foglalt utasításokat.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét.
A sebesültet nyugtassa meg, s védje további balesettől.
A DIN 13164 szabvány szerint, az esetleges balesetek esetére, a munkahelyen mindig kéznél legyen az elsősegély készlet. Azt, amit a készletből kivesz, azonnal vissza kell pótolni.
Az esetben, ha segítséget hív, az alábbi adatokat jelentse be:
- A baleset színhelye
- A baleset típusa
- Sebesül tek száma
- A sebesülés típusai
Követelmények a gép kezelőjére
A gép kezelője, használat előtt, figyelmesen olvassa el a használati utasítást.
Szakképzettség
A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges
Minimális korhatár
A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellet, szakképzettség elsajátítása érdekében.
Képzés
A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.
Üzembehelyezés
A forrólevegős olajturbina üzembehelyezése előtt ügyeljen arra, hogy az áramkör paraméterei megfeleljenek a gép tipuscímkéjén feltüntetett értékeknek.
FIGYELMEZTETÉS:
Abban az áramkörben, melybe bekapcsolja a forrólevegős olajturbinát, integrált hibaáram elleni védőkapcsolónak (RCD) kell lennie.
Tartsa be a szellőztetésre, stb. vonatkozó biztonsági utasításokat.
Az üzemanyagtartályba töltsön gázolajat, majd a tartály kupakját ismét zárja be.
A fütötest tápláló kábelét, védő kontaktussal ellátott konektorba kapcsolja be.
A készülék üzembe helyezéséhez muszáj:
Átkapcsolni az ON/OFF kapcsolót az ON („I“) szimbólumhoz. Ventilátor megindul és néhány másodperc múlva bekacsol a gyújtás.
Termosztat:
Termosztattal beállítja, az igényel szobahőmérsékletet. A termosztat szabályzójának forgatásával (A/a ábra) v8ltoztatjuk az igényelt érték a bal képernyőn (A/b ábra). Jobb képernyő (A/c ábra) mutatja az aktuális szobahőmérséklet megközelítő értékét, mérve a ventilátor kerekén.
A beállított hömérséklet elérése után az hőlégfúvó automatikusan kikapcsol. Ha a hömérséklet a beállított hömérséklet alá csökken, akkor a hőlégfúvó ismét bekapcsol.
Használati példa:
„II“(A/d ábra) 15° valós hőmérséklet (A/b ábra) . 20° igényelt hőmérséklet (A/c ábra).
A gázolaj hőlég fűvó a „térséget” 20° kifüti, utána automatikusan kikapcsol. Ha a készülék készenléti állapotban marad, a hő lég fűvó a hőmérséklet beállított érték alá csökkenése után ismét magától bekapcsol.
Használati példa:
18° valós hőmérséklet (A/c ábra) 15° igényelt hőmérséklet (A/b ábra). A gázolaj hőlégfúvó most kikapcsol. Ha a készülék készenléti állapotban marad, a hő lég fúvó a hőmérséklet 15° alá csökkenése után magától bekapcsol.
Az első üzembe állításnál, illetve hosszabb ideig tartó használaton kívül tétel után a hőlégfóvó beindulása tarthat néhány másodpercet.
A készülék kikapcsolásához:
ON/OFF kapcsolót (A/d ábra.) át kell kapcsolni az OFF („O”) helyzetbe. Vagy a beállított hőmérsékletet (A/b ábra) alacsonyabbra kell beállítani, mint a szoba hőmérsékletet(A/c ábra).
Jelzések a gépen
A gyártmány biztonsága:
| CE | |
| A gyártmány eleget tesz az illetékes EU normák követelményeinek |
Tilalmak:
| Tilos lakott területenhasználni! | Tilos a dohányzás és nyílt láng használata! |
| Tilos letakarni! |
Figyelmeztetés:
| Figyelmeztetés forró felület | Figyelmeztetés! Veszélyes magas fesz ültség! |
| Figyelmeztetés tüzveszélyes anyagokra | |
| Figyelmeztetés veszélyes villamos feszültség | Egészségügyi figyelmeztetés / veszélyes anyagok |
Utasítások:
| Általános tilalom! | Használat előtt olvassa el ahasználati utasítást! |
Környezetvédelem:
| A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek | A karton csomagolást, megsemmisítésre, át lehet adni hulladékgyűjtőbe |
| Hibás és/vagy megsemmisített villany, vagy elektromos gépeket át kell adni az illetékes gyűjtőtelepre. |
Csomagolás:
| Védje nedvesség ellen! | A csomagolást felállított helyzetben tartsa! |
| Interseroh-Recycling |
Müszaki adatok:
| Dugvilla Súly | |
| Fütő teljesítmény A turbina teljesítménye | |
| Tartály köbtartalma Üzemanyag szükséglet | |
Megsemmisítés
A berendezés megsemmisítése a gépen elhelyezett piktogrammokból olvasható le. Az egyes jelzések értelmét a „Jelzések“ fejezetben találja meg.
A csomagolás megsemmisítése
A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint lett kiválasztva, tehát reciklálható.
A csomagolóanyag körforgalomba való visszatérése nyersanyagot takarít meg és csökkenti a hulladék mennyiségét.
A csomagolóanyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek számára. Fulladás veszélye fenyeget!
Tehát a csomagolóanyag illetékes darabjait raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg.
A használhatatlan akkumulátorokat adja át servízekbe, speciális gyűjtőtelepeken, vagy yeshulladék - gyűjtő udvarokban.
Szervíz
Vannak műszaki kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon www.guede.com a Szerviz fejezetben gyorsan és bürokráciát kizárva segítségére leszünk. Alternatív elérhetőségünk: E mail:support@ts.guede.com Segítsenek, hogy segíthessünk Önöknek. Ahhoz, hogy esetleges reklamáció esetén berendezését identifikálhassuk, szükségünk van a széria számra, megrendelési számra és a gyártási évre. Ezeket az adatokat megtalálja gépe típuscímkéjén. Annak érdekében, hogy ezek az adatok állandóan a keze ügyében legyenek, kérem, írja be ezeket az alábbi táblázatba.
Széria szám: Termékszám: Gyártási év:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-mail: supp
ort@ts.quede.com
Fontos információk az ügyfél részére
Felhívjuk a felhasználó figyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.
Jótállás
Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.
A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt reklamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával.
Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra.
Szállítás
FIGYELMEZTETÉS
A gép szállítása előtt:
A gépet, az előző fejezetben foglaltak szerint, kapcsolja ki; kapcsolja ki az áramkörből a dugvilla konektorból való eltávolításával, s a forrólevegős generátort hagyja kihülni.
A berendezés emelése, vagy áthelyezése előtt, bizonyosodjon meg arról, hogy az üzemanyagtartály kupakja biztonságosan be van zárva. Ezt követően, egyszerűen megfogja a gép markolóját és halad vele.
Üzemzavarok és eltávolításuk
| Üzemzavar | Lehetséges okok | Eltávolítás |
| A ventilátor nem startol a láng nem jelenik meg. | 1. Hiányzik a tápforrás2. A motor tekercselése ki van égve, vagy el van | 1. Ellenőrizze a tápforrás tulajdonságait.Ellenőrizze a kapcsoló működőképességét és helyzetét.Ellenőrizze az olvadó |
| szakadva biztosítékot.2. Cserélje ki a motort | ||
| Ventillátor startol, a láng nem jelenik meg, vagy azonnal kialszik. | 1. A kapcsolás nem működik.2. Aláng kontroll hibás.3. Afotocella nem működik.4. Azégőben nem jut olaj, vagy nem elegendő mennyiség ben.5. Azelektrosze lep nem működik. | 1. Ellenőrizze a gy újtó kábel csatlakozását az elektródához és a transzformátorhoz.Ellenőrizze az elektródák helyzetét.Ellenőrizze, tiszták-e az elektródák. Cserélje ki a gyújtó transzformátort.2. Cserélje ki a gépet.3. Tisztítsa ki, vagy cserélje ki a fotocellát.4. Ellenőrizze a szivatt yú csatlakozást.Ellenőrizze, nincs-e levegő az üzemanyag csővezetékében.Ellenőrizze a csőés a szűrő tömítését.Tisztítsa ki a szórófejet, szükség esetén cserélje ki.5. Ellenőrizze az áramköri csatlakozást. Az elektroszelepet tisztítsa ki, szükség esetén cserélje ki |
| Ventillátor startol, a láng megjelenik, de füstöl | 1. Nem elegendő égési levegő.2. Ahasznált üzemanyag nem tiszta, vagy vizet tartalmaz.3. Az üzemanyag csőrendsze rébe levegő került.4. Azégőben nem elegendő a gázolaj.5. Azégőben túlságosan sok a gázolaj. | 1. A használt gázolajat cserélje ki frissre.Tisztítsa ki az olajszűrőt.2. Ellen őrizze a csőés az olajszűrő tömítését.3. Ellen őrizze, a szivattyú nyomásának az értékét.Tisztítsa ki, vagy cserélje ki a szórófejet.4. Ellen őrizze a szivattyú nyomásának az értékét.Cserélje ki a szórójeet. |
| A generátor nem marad megállva. | 1. Az elektrosze lep tömítése hibás.2. Aventillátor termosztátja hibás. | 1. Cserélje ki az elektroszelepet. |
| A gép elején a láng kitör. | 1. Az égési kamrába elégtelen levegő jut. | 1. Ellen őrizze a ventillátort.Ellenőrizze a levegő vezetékét. |
Karbantartás és raktározás
A levegő nyilását és a gép korpuszt tartsa por és szennyeződésmentes állapotban.
Tisztításhoz puha ruhát és szappanos vizet használjon.
A berendezés tisztításához ne használjon éles segédeszközöket.
Akadályozza meg, hogy a gép agresszív tisztító szerekkel kerüljön kapcsolatba. Ne használjon agresszív, illanó és maró mosószereket.
A berendezést védje nedvesség és por ellen.
Az esetben, ha a gépet hosszabb ideig nem használja, takarja le és tegye száraz, biztonságos, gyerekek számára hozzáférhetetlen helyre.
Vigyázz:
Tilos a gépen karbantartást végezni az esetben, ha a fütötest be van kapcsolva az áramkörbe, működik, vagy még forró. A figyelmeztetés be nem tartása esetén komoly égési sebesülések és áramütés veszélye fenyeget.
Rendszeres karbantartás:
| A gép részei Gyakoriság | |
| Üzemanyagtartály | Minden 150 – 200 munkaóraelteltével, vagy szükség esetén,öblítse ki . |
| Fotocella | Tisztítás minden szezonban vagyszükség szerint |
| Égési szűrő | A fűtési szezón alatt kétszer, vagyszükség esetén, ki kell tisztitani. |
| Gyújtóelektródák | Ellenőrizze minden 500 munkaóraelteltével,az elektródák távolsága4-5 mm legyen. |
| A ventillátorlapátkái | Minden szezónban, vagy szükségesetén tisztítsa meg. A ventillátorserekén lévő csavarokat kézzelszorítsa be. |
| Motor Karbantartás nélküli, állandó kenéssel. | |
Az egyes helyiségek fütőberendezéseihez szükséges információk
| Modell azonosító: 85110 GD 30 IK | ||||||
| Indirekt fűtési funkció: [nem] | ||||||
| Közvetlen hőteljesítmény: 30 (kW) | ||||||
| Közvetett hőteljesítmény: N/A (kW) | ||||||
| A füstgázrendszer megengedett legkisebb teljes hossza (függőleges + vízszintes cső): NA (m) | ||||||
| Üzemanyag dízel Nitrogén-oxid-kibocsátás | (NOX) | |||||
| Érték Egység | ||||||
| Üzemanyagtípus kiválasztása [folyékony] 101 | (mg/kWhinput) (GCV) | |||||
| Specifikáció Szim- | bólum | Érték Egység | Specifikáció | Szimbólum Érték Egység | ||
| Hőteljesítmény Hatékonyság (NCV) | ||||||
| Névleges hőteljesítmény | Pnom | 30,0 kW Termikus hatásfok | névleges hőteljesítmény mellett | th_.com | 96% | |
| Minimális hőteljesítmény | Pmin | N/A kW Termikus hatásfok | minimális hőteljesítmény mellett | th_.min | N/A % | |
| Éves helyiségfűtési felhasználási arány | s | 81,3% | ||||
| Kiegészítő energiafogyasztás A hőfokszabályozó/helyiséghőmérséklet-szabályozó típusa(kérjük, válasszon ki egy lehetőséget) | ||||||
| Névleges hőteljesítménnyel | cmax | 0,3 kW Egyfokozatú fűtési teljesítmény, nincsszobahőmérséklet-szabályozás | [nem] | |||
| Minimális hőteljesítménnyel | cmin | N/A kW Két vagy több manuális szint, nincs szobahőmérséklet-szabályozás | [nem] | |||
| Energiafogyasztás | Szobatermosztát mechanikus termosztáttal | [nem] | ||||
| Kikapcsolt állapotban | P0 | N/A W | Elektronikus szobatermosztát | [igen] | ||
| Készenléti üzemmódban | Pun | N/A W | Elektronikus szobatermosztát napszakvezérléssel [nem] | |||
| Üresjárati állapotban | Pülle | N/A W | Elektronikus szobatermosztát hétköznapi vezérléssel | [nem] | ||
| Hálózati készenléti üzemmódban | Psm | N/A W | Egyéb szabályozási lehetőségek (több válasz lehetséges) | |||
| Kész állapot információval vagy állapotjelzéssel | [nem] | Szobatermosztát jelenlétérzékeléssel | [nem] | |||
| A gyújtóláng teljesítményigénye | Szobahőmérséklet nyitott ablak érzékeléssel | [nem] | ||||
| A gyújtóláng teljesítményigénye (ha van) | Ppítor | 0 | kW Távirányító opció | [nem] | ||
| A fűtés indításának adaptív vezérlése | [nem] | |||||
| Működési időkorlát | [nem] | |||||
| Fekete golyós érzékelő | [nem] | |||||
| Öntanuló funkció | [nem] | |||||
| Ellenőrzési pontosság | [nem] | |||||
Energiahatékonysági osztály (A++ - G spektrum)
A
Az egyes helyiségek fütöberendezéseihez szükséges információk
| Modellkennung: 85111 GD 50 IK | ||||||
| Indirekt fűtési funkció: [nem] | ||||||
| Közvetlen hőteljesítmény: 50 (kW) | ||||||
| Közvetett hőteljesítmény: N/A (kW) | ||||||
| A füstgázrendszer megengedett legkisebb teljes hossza (függőleges + vízszintes cső): NA (m) | ||||||
| Üzemanyag dízel Nitrogén-oxid-kibocsátás | NOX | |||||
| Érték Egység | ||||||
| Üzemanyagtipus kiválasztása [folyékony] 101 | (mg/kWhinput) (GCV) | |||||
| Specifikáció Szim-bólum | Érték Egység Specifikáció Szimbólum Érték Egység | |||||
| Hőteljesítmény Hatékonyság (NCV) | ||||||
| Névleges hőteljesítmény | Pnom | 50,0 kW Termikus hatásfok | névleges hőteljesítménymellett | th_nom | 96 | % |
| Minimális hőteljesítmény | Pmin | N/A kW Termikus hatásfok | minimális hőteljesítménymellett | th_min | N/A % | |
| Éves helyiségfűtésifelhasználási arány | ηs | 81,1 | % | |||
| Kiegészítő energiafogyasztás A hőfokszabályozó/helyiséghőmérséklet-szabályozó típusa(kérjük, válasszon ki egy lehetőséget) | ||||||
| Névlegeshőteljesítményel | címex | 0,9 kW Egyfokozatú fűtési teljesítmény, nincsszobahőmérséklet-szabályozás | [nem] | |||
| Minimálishőteljesítményel | cimin | N/A kW Két vagy több manuális szint, nincs szobahőmérsékletszabályozás | [nem] | |||
| Energiafogyasztás | Szobatermosztát mechanikus termosztáttal | [nem] | ||||
| Kikapcsolt állapotban | P0 | N/A W | Elektronikus szobatermosztát | [igen] | ||
| Készenléti üzemmódban | Pom | N/A W | Elektronikus szobatermosztát napszakvezérléssel [nem] | |||
| Üresjárati állapotban | Pidle | N/A W | Elektronikus szobatermosztát hétköznapi vezérléssel | [nem] | ||
| Hálózati készenlétiüzemmódban | Pasm | N/A W | Egyéb szabályozási lehetőségek (több válasz lehetséges) | |||
| Kész állapot információval vagy állapotjelzéssel | [nem] | Szobatermosztát jelenlétérzékeléssel | [nem] | |||
| A gyújtóláng teljesítménylgénye | Szobahőmérséklet nyitott ablak érzékeléssel | [nem] | ||||
| A gyújtóláng teljesítményigénye (ha van) | Ppiot | 0 | kW Távirányító opció | [nem] | ||
| A fűtés indításának adaptív vezérlése | [nem] | |||||
| Működési időkorlát | [nem] | |||||
| Fekete golyós érzékelő | [nem] | |||||
| Öntanuló funkció | [nem] | |||||
| Ellenőrzési pontosság | [nem] | |||||
Energiahatékonysági osztály (A++ - G spektrum)
A
GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
- Betrieb
- Wartung & Reinigung
- Ez a dokument eredeti használati utasítás
- A gép leírása
- Tartozékok
- A gép tartozékai (A.ábra)
- Müszaki adatok
- GD 30 IK
- GD 50 IK
- Általános biztonsági utasítások
- Biztonságos munka
- Munkahelyét tartsa rendben!
- Vegye figyelembe a környezeti sajátosságokat
- Idegen személyeket tartson a géptől biztonságos távolságban!
- Gépét tartsa biztonságos helyen!
- Tilos a gépet túlterhelni!
- Használjon megfelelő gépet!
- Gondoskodjon gépéröl!
- Legyen figyelmes!
- FIGYELMEZTETÉS!
- A gépet kizárólag szakemberrel javíttassa meg!
- A gépre vonatkozó speciális biztonsági utasítások
- FIGYELMEZTETÉS
- ! VIGYÁZZ: A szénmonoxidl mérgezés halálos lehet!
- Üzemanyag:
- Általános tudnivalók:
- VIGYÁZZ:
- Rendeltetésszerű használat
- Szerelés B.ábra
- A B.ábra leírása
- Szükséges szerszámok:
- Biztonsági berendezések
- Viselkedés kényszerhelyzetben
- Követelmények a gép kezelőjére
- Szakképzettség
- Minimális korhatár
- Képzés
- Üzembehelyezés
- FIGYELMEZTETÉS:
- Termosztat:
- Használati példa:
- A készülék kikapcsolásához:
- Jelzések a gépen
- Megsemmisítés
- A csomagolás megsemmisítése
- Szervíz
- Fontos információk az ügyfél részére
- Jótállás
- Szállítás
- Üzemzavarok és eltávolításuk
- Karbantartás és raktározás
Márka : Güde
Modell : GD 30 IK
Kategória : Fűtés
