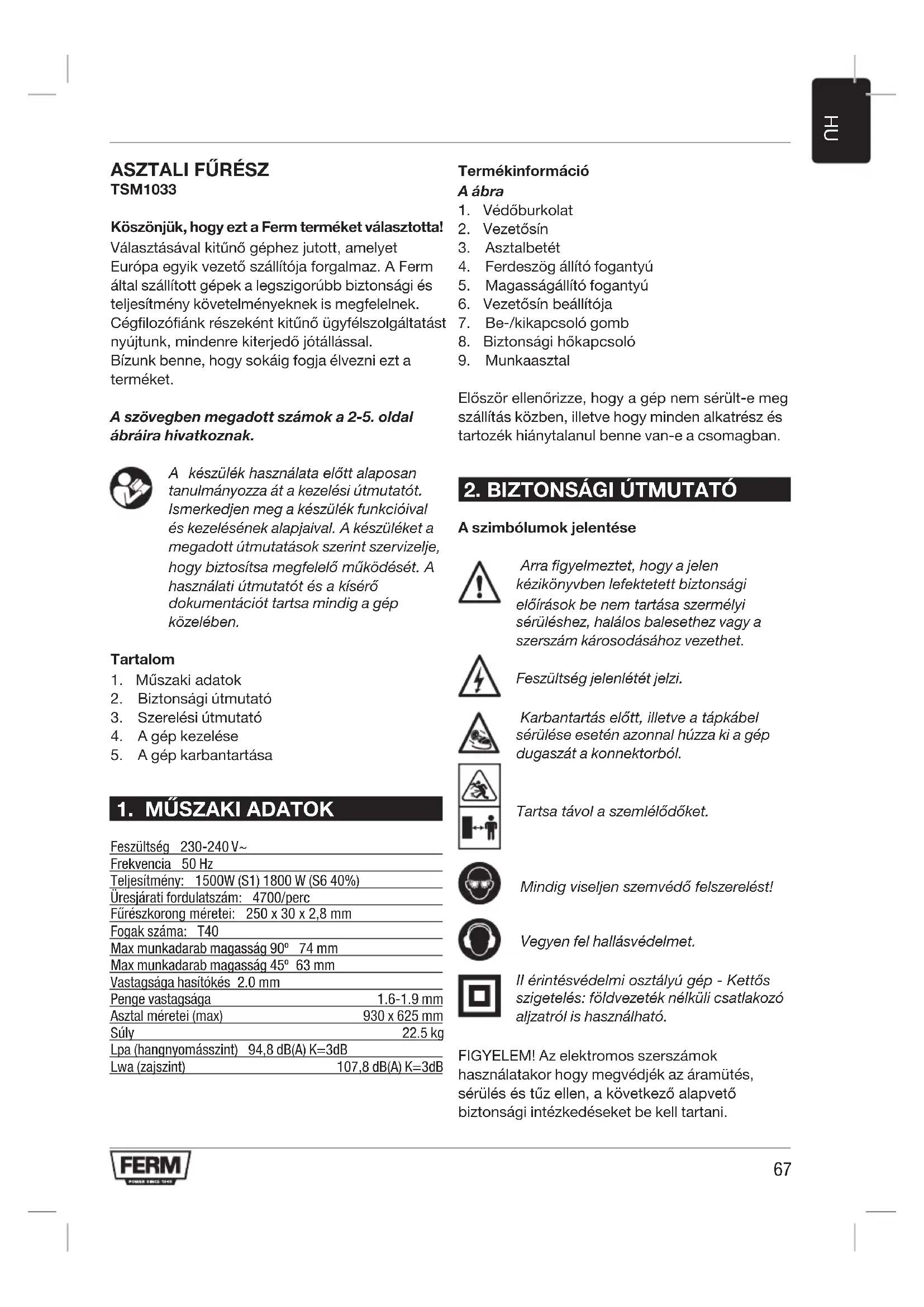

HASZNÁLATI ÚTMUTATÓ TSM1033 Ferm

ASZTALI FÜRÉSZ TSM1033

Köszönjuk, hogy ezt a Ferm terméket vlasztotta!

Választásával kitúnő géphez jutott, amelyet
Europa egyik vezető szállítója forgalmaz. A Ferm
altal szállított gépek a legszigorübb biztonsági es
teljesitmény kovetelmenyeknek is megfelelnek.
Céfilozófiank részeként kitúnő ügyfélszolgáltatast
nyújtunk, mindedre kiterjedő jóttással.
Bizunk benne, hogy sokáig fogja/elvezni ezt a
terméket.

A szövegen megadott számok a 2-5. oldal ábráira hivatkoznak.

A keszülk hasznalata elott alaposan tanulmányozza at a kezelési utmutató. Ismerkedjen meg a keszülk funkcióval és kezelésenek alapjaival. A keszülket a megadott utmutatasok szerint szervizelje, hogybiztosita megfelelo muködését. A hasznalati utmutató és a kiserő dokumentáció tartsa mindig a gép kozelénye.

Tartalom

1. Muszaki adatok
2. Biztonsági utmutató
3. Szerelési utmutató
4. A gép kezelése
5. A gép karbantartása

1. MUSZAKI ADATOK

Feszültseg 230-240V~

Frekvencia 50 Hz

Teljesitmény: 1500W (S1) 1800 W (S6 40%)

Uresjarati fordulatszam: 4700/perc

Vastagsága hasitokés 2.0 mm

Penge vastagsága 1.6-1.9 mm

Asztal méreiei (max) 930 x 625 mm

Suly 22.5 kg

Lpa (hangnyomásszint) 94,8 dB(A) K=3dB

Lwa (zajsint) 107,8 dB(A) K=3dB

Termékinfornáció

A ábra

1. Védoburkolat
2. Vezetosin
3. Asztalbetét
4. Ferdeszög allito fogantyú
5. Magassagallitofogantyu
6. Vezetósin beallitója
7. Be-/kikapcsolgomb
8. Biztonsági hokapcsoló
9. Munkaasztal

Elször ellenőrizzé, hogy a gép nem sérült-e meg szállítás közben, illetve hogy minded alkatrész és tartozék hiánytalanul benne van-e a csomagban.

2. BIZTONSÁGÍ UTMUTATÓ

A szimbóolumok jelentése

Arra figyelmeztet, hogy a jelen kézikönyvben lefektetettBiztonsagi elóirasok be nem tartasa szermélyi seruléshez, halálos balesethez vagy aszerszám károsodásához gezehet.

Feszültsgejelenlétetjelzi.

Karbantartás elótt, ilètve a lápkábel sérülëse esétén azonnal húzza ki a gép dugaszát a konnektorból.

Tartsa távol a szemlélodket.

Mindig viseljen szemvedo felszerelest!

Vegyen fel hallasvedelmet.

Il erintesvedelmi osztalyu gep - Kettos szigetelés: foldvezetek nélkuli csatlakozó aljzatról is hasznalható.

FIGYELEM! Az elektromos szerszámok hasznalatakor hogy megvédjek az áramütés, séruples és tuz Ellen, a következő alapvetőbiztonsági intézkedeseket be kell tartani.

Vigyázzon és olvassa el az összes utasítást, mielott ezt az elektromos szerszámot használná, tartsa meg aBiztonsági fuzetét,ésörizze meg késöbbiekben is.

1. Mindig tartsa munkahelyét tisztan és rendezve.

Egy rendetlen munkahely nem kivist balesetakhez gezethet.
2. Vegye figylembe a kornyezeti befolyasokat.
- Ne tegye ki az elektromos keziszerszámot az esöbe.
- Ne használja az elektromos kéziszerszám nedves vagy vizes környezetben.
Gyozodjon meg arrol, hogy a munkateruleten城县 vilagitas van.
- Ne használa jaz elektromos kéziszerszámot ahol fennáll tüz vagy robbanásveszély.

1. Hogy megvédje magá t a áramústól.

Ne érjen hozza foldelt részekhez (pédául csövek, radiatorok, elektromos tuzhelyek, hütõszekrények stb).

1. Tartsa masokat tavol

Tartsa más embereket távol, kūlönösen a gyermekeket, ne hagya öket, hogy érint sék meg az elektromos kéziszerszámát vagy kábelt, és tartsa a gyerekeket távol a munkaterülettöl.

1. TartsaBiztonsagban a hasznalaton kivuli elektromos szerszamokat.

A nem használt elektromos eszközöket le kell zarni, vagy tárolni egy helyt, amely szaraz és a gyermekeknek nem elerhetó.

1. Ne terhelje tul a szerszámot.

A munka jobb ésBiztonságosabb a megadott erő-tartományiban.

1. Hasznalja a megfelelo elektromos szerszamot.

2. Ne használjon alacsony fogyasztású gépeket a nehéz munkahoz.

3. Ne használja az elektromos szerszámot nem szánt más celokra. Például nem lehet gallyak vagy egy fadarabbot egy Kézi fûrészel vagni.

4. Viseljen megfelelo ruhat.

5. Ne viseljen bo ruhat vagy ekszereket; bekaphatjak a MOZgo alkatreszek.
   Ha a szabadban dolgozik, csuszásbiztos labbeli ajánlott.
   Ha a haj hosszú, viseljen egy hajhalót.

6. Hasznaljon védofelszerelést.

7. Viseljen védőszemüveget.
   Ha végez olyan munkát, amely port hoz létre, használjon légzómaszkot.

10.Csatlakoztassa a vakuum keszülket.

Ha kapcsolat a vakuumhoz es az elkapohoz rendelkezesre allnak akkor tutja hogy ezek csatlakoztatva es hasznalva vannak.

1. Ne használáf el a káelt egy olyan celra, amire nem alkalmas.

Ne használja a kábelt a csatlakozóhoz hogz húzza ki az aljzataból. Ovja a kábelt a hôtól, olajól és éles elektól.

1. Biztositsa az elektromos kesziszerszamot.

Hasznaljon fogokat vagy egy satut, hogy tartsa az elektromos keziszerszámot. EzBiztonságosabb, mint a kezevel.

13.Kerulje az abnormális testtartást.

EzBiztositja a stabilitatst es egyensulyban tartja mindenkor.

1. Tartsa fenn igenyel az eszkozket.

Tartsa a vagoszerszamokat elesen es tisztan, ezBiztositja, hogy jobban mukodjon, valamint hogy a leheto legbiztonsagosabb legyen.
Kovesse a kenésre és a szerszámcsere utasításokat.
Ellenorizze az elektromos kéziszerszámcsatlakozó kabelét rendszeresen es hagyajohgy egy képzett szakember megjavitsa a károkat.
Ellenorizze a hosszabbitokábeleket rendszeresen és cserelje ki oket, ha azok sérültek.
Tartsa a fogantyukat szarazon, tisztan es zsirmentesen es olajmentesen.

1. Húzza ki az elektromos kéiszerszámot a halózati aljzataból.

Amikor nem hasznalja az elektromos szerszámot, ha folytat karbantartást és amikor modosítja a eszközoket, mint a pengét, fúrókat és vágokat.

1. Ne hagyja a kulcsot a gep belsejebe.
2. Bekapcsolás elótt győzödjön meg arról, hagy a kulcsok és beallitási eszközk tisztk.
3. Kerülje akaratlanul bekapcsolni az elektromos szerszámot.
   Ellenorizze, hogy mikozben csatlakoztatja a dugot a konnektorba, hogy a keszulek ki van kapcsolva.
   18.Hasznalja a hosszabbito kabeleket a szabadteren.
   Amikor a szerszámot kultéren használágyőzódjön meg arról, hogy a megfelelo és jováhagyott jelölt hosszabbíto kábelt

hasznalja.

19.Legyen figyelmes.

Vigyázzon, hogy mit csinál. Mindig használa józan eszét az elektrmos szerszám használata kozben. Ne használa a gépet, ha zavart.

1. Ellenorizze az elektromos kesziszerszámot esetleges károkér.

2. Az elektromos kéziszerszámnek használata elöttt, aBiztonsági felszerelés, vagy enyhén sértl részeket megfeleloen kell ellenorizni annak érdekében, hogy ertekeljek, mukódképes allapotát.
   Ellenorizze, hogy a MOZgo alkatreszek megfeleloen mukodnek, hogy nem szorulnak-e vagy megserultek-e az alkatreszek. Minden egyes részt megfeleloen kell felszerelni es hogy teljesitsenek a felteteleket annak erdekében, hogyBiztositsak a megfelom mukodese az elektromos keziszerszámnek.
   A sérûltBiztonsági berendezeseket es alkatreszeket meg kell javitani vagy cseréni égy elismert szakmuhelyben, kiveve, ha maskent nem rendelkezik az utasításokban.
   A sérûlt kapcsolókat egy szervizzel kell helyettesiteni.
   Ne hasznaljon elektromos eszkozoket, amelyeken a kapcsoló ki van kapcsolvera.

21.FIGYELEM!

A mas alkalmazasi eszkozoknek vagy egyeb kiegeszitok hasznalata novelheti a serulés kockazatat.

1. Hagya hogy a szerszámot egy képzett villanyszereló javitsa.

Ez az elektromos keziszerszám megfelel a vonatkozo egészsegügyi ésBiztonsági előirásoknak. A képzett villanyszerelő kizárólag eredeti potalkatrészek vegezhet javításokat; ez azert van, mert ott lehet egy sérulés veszély a felhasznaló száráma.

KiegészítőBiztonságielóirások

1. Amikor kemeny (szhenegyu) femfogakkal ellatott fureszkorongot hasznal, ajanlatos a koronggal negativ vagy enyhén positiv vagasi szogben fureszelni. Melyen bevagott fogu fureszkorongot ne hasznaljon. Annak a fogai belekaphatnak a vedoburkolatba.

2. Figyelem: A munka megkezdésé elott gondosan szerelje fel a furesz minded részt. Végezze el a

bemutatott muveletet.

1. Ha nem ismeri a gép használatát, javasoljuk, hogy kérjen tajékoztatast szakembertól, oktatóól vagy technikustól.
2. A muvelet megkezdese elott mindig szoritsa le vagy nyomja a munkadarabot erosen a gezetosinhez. Inkabb hasznaljon barmilyen mas leszorito szerkezet, mint a kezét.
3. Fontos: Ha kezzel tartja a munkadarabot, a keze legalabb 100 mm tavolsagra legyen a fureszkorongtol.
4. Mindig nyomja a munkadarabot a munkaasztalhoz.
5. Tartsa élesen a fureszkorongot, és rendszeresen ellenorizze, hogy szabadon, rendellenes vibración nélkül forog-e. Szükség eseten cserélle ki.
6. Hagyja a korongot szabadon forogni, amig fel nem veszi a teljes fordulatszámot, és csak azután kezdje a fureszelést.
7. Tartsa karban a gép hátulján, aljan és a villanymotoron elhelyezkedő levegöbemeneti nyilásokat, hogy a gép hosszabb elettartamú legyen. A felgyülemlett fürészport el kell takarítani.
8. A munka megkezdese elott mindig reteszelje a beallitott vagasi szoget.
9. Csak megfelelo, legalabbb 6000 percenti fordulatszamu fureszkorongokat vasaroljon.
10. Csak a megfelelo fureszkorongot hasznalja. A tul kis vagy tul nagy fureszkorong hasznalata rendkivul veszelyes.
11. Vizsgalja at a fureszkorongot, nincsenek-e rajta hibak. Szukseg eseten cserelje ki.
12. Az uy fureszkorongot zsirozza be, es beszerelés elott kenje meg a karimat. Ezután szerelje be a fureszkorongot a helyes irányban, majd a karimat huzza meg erösen a kozepso csavarral.
13. Csak eredeti karimat hasznaljon fel. A többi típus egyike sem megfelelo.
14. Soha ne dolgozzon a géppel, amig a védōburkolat nincs a helyén.
15. A védōburkolat mozgathó részét is fel kelli szerelni.
16. Forgasban levo fureszkorongot soha ne zsirozzon.
17. A kezét mindig tartsa távol a fúreszkorong utjától.
18. Soha ne vegye fel a munkadarabot uy, hogy a fureszkorong menten vagy mogtt kezzel megfogja.
19. Ügyeljen arra, hogy a gép bekapcsolása elött a

munkadarab ne érjen a fúreszkoronghoz.
22. Fémet vagy követ soha ne vágjon ezzel a géppel.
23. A hosszú munkadarabokat tamasztékokkal tamassza alá.
24. Soha ne hasznalja a gépet veszélyes környezetben, ahol gyulékony gázok vagy folyadékok vannak jelen.
25. A gépet soha ne hagyja felügyelet nélkül, amat a dugaszát ki nem húzta a konnektorból.
26. Ha rendellenes zajt hall, probálja kideriteni, honnan ered, vagy pedig juttassa el a gépet egy elismert szerelohöz vagy javitómuhelybe.
27. Ha a gép valamely alkatrésze töröttt vagy sérult, azonnal cserélje ki vagy javitsa meg.
28. Soha ne alljon a fureszkorong utjaba, hanem a fureszasztal bal vagy jobb oldalan helyezkedjen el.
29. Kezet ugyanugy a fureszkorong utja melle tege.
30. A munkadarabot mindig fa toloruddal tolja at a fureszen.
31. A faanyagot mindig a fureszasztal elejere helyezze, majd tolja tovabb hatrafelé.
32. Ferdevághashoz csak az allythato gezetöelem hasznalhato, a gezetósint le kell szerelni. (J ábra)
33. Soha ne használja a gezetősint vonaívezetőként gerendák vágásanál.
34. Ha a fureszkorong beszorult: elször kapcsoljaki gépet, majd csak azután keresse a hibat.
35. A következő intézkedesekkel elóze meg, hogy a munkadarab Ön fele vissarúgjon:
- Mindig éles fûreszkorongot hasznaljon.
Tul apro munkadarabokat ne fureszeljen.
Csak akkor engedje el a munkadarabot, amikor marteljes egesziben attola a fureszen.
- A gezetőelemet vindig a fürészkoronggal párhuzamosra állitsa.
- Soha ne vegye le a fūrész védōburkolatát.
36. Mielott folyatná a fúreszelést, bizonyosodjon meg arról, hogy stabilan all a lában, és a keze is a megfelelo helyzetben van.
37. A gépet soha ne tisztítsa higítóval. Csak nedves ronggyal tisztítsa.
38. Sérult vagy deformálodott fúreszkorongot ne használjon.
39. Cserelje ki az elkopott asztalbetetet.
40. Csak akkor használaja a gyártó által megadott fúrészlapok, amelyek megfelelnek mikor szanják dolgozik fát vagy hasonlo anyagot, EN 847-1.
41. Tartsa szem elott, hogy a megfelelo korong kivalasztasa a fureszelni kivistanyagtol fugg.

1. A körfürészeket csatlakoztassa porgyüjtóhz, amikor munkát végez velük.
2. A hasitókés hasznalata és helyes beallitása
3. A fureszkorong felso vedofedelenek hasznalata es helyes beallitasa.
4. Hasitásnál legyen övatos.

Azonnal kapcsolja ki a szerszámot, ha az alábbiak valamelyikét észleli:

Hibás a dugasz vagy a típkábel.
Hibás a kapcsoló.
A gép tulmeegszik.
- Füstöt érzekel vagy az égo szigeteles szagat érzi.

Elektromos biztonság

Elektromos gépek használata során mindig tartsa be az országban érvényes munkavédelmi előirásokat, hogy csökkentse a tuz, az elektromos áramütés és a személyes serülések kockázatait.

Olvassa el a kovetkezobiztonsagi utasitasokat es a gepadvez tortozobiztonsagi utasitasokat is.

Mindig ellenőrizze, hogy a halózat feszültsege megfelel-e a gép adattáblájanak.

Kabel vagy dugasz cserexe

Azonnal doja ki a regi kábeleket es csatlakozókat, miután azokat kicserélté ujakra. Lötyogó kabel dugaszát veszelyes a konnektorra dugaszolni.

Hosszabbíó használata

• Ehhez a géphez tartozékként mindig hasznaljon terheletlen gezetéket és/vagy hosszabbíto kábelt, amelynek keresztmetszete legalább 1,5 mm2, és 16 amperesBiztositékkal van védve. A hosszabbíto kabel ne legyen 20 méternél hosszabb.
  Ez a gép egyfázisú hálózatra (230-240 V/50 Hz) kapcsolhato. Ha kétsegei vannak a hálózat födelésével kapcsolatban, forduljon villanyszerelöhöz.

Tapegység

A motor fel van szerelve egy tulterhelés kapcsolóval (8). Ha a asztali furesz tulterhelés, a tulterhelés kapcsoló kikapcsolja a keszülék automatikusan kikapcsol, hogy megvedje a asztali furesz a tulmelegedestól. Ha a tulterhelés kapcsoló kapcsol, kapcsolja ki a

asztali furesz az ON/OFF kapcsolot (7),es varja meg, amig a asztali furesz lehul. Ezutan nyomja meg a tulterhelés kapcsolot (8),es inditsa ujra a asztali furesz.

3. SZERELESI UTMUTATO

Az asztaltcoldatok szerelése

Fábra

• Alltuk össze asztal kiterjesztések (2db), mint lathato ábra.F1
  Húzza meg a csavarokat (4 darab), mint lathato ábra.F2
• A gombok (4db), hogy húzza az asztalt kiterjesztlešek ábra.F3

Az elszivás szerelése

Iabra

• Allitsuk össze elszivás, mint lathato abra.l
  Erösítse porszívó, mint lathato A ábra.l

A gép munkaasztalra vagy kiegésztő keretre szerelése

Ez a gép helyhez kötöttt használatra készült,
biztonsági okokból mindig szilárdan rögzǐteni kell,
és tilos MOZgó alkalmazásokhoz használni.

A gépet két módon telepitheti:

a. Helyhez kottt gépként munkapadra. Ez esetben a gépet 4 csavarral kell a munkasztalhoz rögzǐteni.
b. Helyhez kottgépként kiegésztó keretre. Ez esetben a gépet 4 csavarral kell a kiegésztó kerethez rögzíteni, a keretet pedig padlozathoz vagy legalább 1 négyzemétér felületu padlolemezhez kell erősíteni.

Az asztali furesz munkaasztalra szerelese B es C abra

Mielott a fureszen allitast végez, huzza ki a dugaszat a konnektorbol.

A B abran lathato a gep rogzitese celjabol a munkaasztalba keszitendofuratok tavolsaga. 8 mm-es furatokat keszitsen.

Csak akkor kezdje hasznalni a gepet, miutan teljesen osszeszerelte es a munkaasztalra vagy a keretre csavarozta.

• A C abran Iathato a kifurreszelendo resz (310 x 310 mm), amelyen keresztul a fureszpor kihullik, es nem gyulemlik fel! Csak ha nem hasznal porelszivo rendszert!
  Rögzítse csavarokkal a gépet.
  Ha a keret hasznaljak azt kell rogziteni , hogy a padlora legalabbb 2 csavar az elulso labak (Abra.H)

Tartóvász szerelése

Gábra

1: Hozzon létre a terhasznalataval gerendak D csavarokkal es anyakkal szallitjuk (1-es típusu), gyózódjön meg rola, gerendak D1 (2db) kerülnek át D2 (ábra.G1, és ábra.G2) ne húzza meg a csavarokatMeg
2: a Mount gerendák B gépen csavarokkal 2-es típusú, győzódjön meg rola, hogy vannak szerelve az oldalan a tablázat kiterjesztések (ábra.G3)
3: a Mount gerendák A gépen, mint a ábra. G4 és használata 2 csavart (1-es típusú) per lábát húzza
4: Fel kell szerelni a teren a labai kozott, ellenorizze, hogy a D2 gerendak oldalan az asztal kiterjesztesek
- 5: Ellenorizzee, hogy a tér rögzített is, és húzza meg az anyákat és csavarokat is (ábra.G5)

6: Place gumi lab (abra.G6)
7:Azanyakat escsavarokatalepest1
8. Közelében Mount csuszó láb (x2) (Abra.G7)

A gezetosin szerelse es rogzitese D abra

• Erősítse az aluminium verzetösint (A) a helyzetbeálító blokkhoz (B).
• Most már a teljes gezetósint az asztal tetejéhez rögzitheti.
• Csúsztassa a vezetósint a helyzetbeallitó sin (C) egyik végén át az asztal teteje böfé.
• Allitsa az aluminium gezetösün profilt (A) oylan helyzetbe, hogy a vége a furesz hatso szelénél legyen.

A hasitokés es a védoburkolat szerelése E. abra

Forditsa a fureszkorongot teljesen felfelé (Abra.A, 5)
Szerelje fel a sapkát (Abra.E1 & Abra.E2)
A fureszasztal felett a hasitokes es a fureszkorong fogazott pereme kozotti sugariranyu ravolsag egy pontnalm sem haladhatja meg az 5 mm-t a beallitott vagasi melyssegnel.
A hasitokés hegye nem lehet 5 mm-nel melyebben, mint a fog felso része (Abra. E3).

A fureszkorong felszerelése K. abra

Furészkorong felszerelése vagy csereje elott húzza ki a gép dugaszat a konnektorból.

A körfürészlapon latható nyil a forgásirányt jelzi. A nyilnak a gépen található nyíllal megegyező irányba kell mutatnia; a körfürészlap fogainak lefelé, a füreszgép homlokzata felé kell mutatnia.

Vegye ki az asztalbetétet. Ehhez használjon csavarhúzót.
Forditsa a furesz tengelyet teljesen felfelé (Abra.A, 5) Csavarja ki az anyat, es vegye le a kullo karimat a furesz tengelyerol (Abra.K, iranyba A).
- Ezután csúsztassa át a fūrészkorongot a fūrész tengelyén, tegy vissza a külso karimát es az anyat. Kézzel húzza meg az anyat.
Hasznalja a 2 kulcsot: egyiket a karimahoz, masikat az anyahoz, es huzza meg oket (Abra.K, iranyba B).
- Ezután tegy vissza az asztalbetétet az asztalba, és rogzítse.

A ferdeszog beallito hasznalata A abra

A gép oldalánal levó (4) fogantuyu forgotasával allithatja a fureszkorongot legfeljebb 45^ .

4. A GÉP KEZÉLÉSE

Bekapcsolás/Kikapcsolás Ábra. A (7)

A kapcsolot allitsa az "I"es fokozatra a gep bekapcsolasahoz.
A gép kikapcsolásához állítsa a kapcsoló t a "0" fokozatba.
- A halózati zsinórt mindig tartsa távol a MOZgó részektól.

• Engedje gervagó cart (4) az oramutato jarásával ellentêtes irányba a külso rész
• A gérvágo kart allítsa a jobb gérszögben a szabászati elforgatásával a belso rész
• Húzza mitre fogantyú elforgatásalvala külso része az oramutato jarásával megegyezo

A magassága fogantú

Abra.A

Kapcsolja magassaga fogantyu (5) balrol jobbra, hogy novelje a fureszhez
- Kapcsolja magassaga kezelni az oramutato jarasaval ellentetes, hogy csokkentse a fureszhez
- Kapcsolja be a fūrészlap körülbelül 2 mm-rel magasabb, mint a teljes vastagsága a fa lenni, megmunkálás

Fúreszelési utmutató

Két fûreszelési mod van:

Hosszanti fureszelés A munkadarab fureszelése a fa erezetének hosszában.
Keresztvagasygelmszes A munkadarab keresztiranyu elfureszelese

Ha falaprol van szo, altalaban nam teszunk különbséget a fa erezete kozott, de igy nevezzuk azt a modot, amikor levagunk egy darabot falap szelessegból (hosszanti fureszelés), es amikor levagjuk a hosszt (keresztvagás vagy elmetszes).

Mindket modnal valamelyik gezetosint hasznalni kell. Ezert gezetosin nelkul soha ne fureszeljen!

Figyelem! Fureszelés megkezdésé elott ellenorizze a kovetkezoket:

1. Biztonságosan rögzítve van a fúreszkorong?
2. Minden zárófogantyú rögzítve van?
3. A gezetösín párhuzamos a fúrészkoronggal?
4. Megfeleloen mukodik a vedoburkolat?
5. Van a kezelón védőszemüveg?
6. A fureszkorong nem surlodik semmihez?

Ezeket mindenképpen ellenőrizni kell a fúreszelés megkezdésé elott!

Hosszanti fureszelés

Rögzítse a gezetósint a megfelelo helyzetébe, és vegye le az asztal tartóvázáról a keresztvezető element J Abra.
Forditsa a fureszkorongot a fureszelendo faanyag teljes vastagsaganal kb. 2 mm-rel magasabbra.
- Nyomja finoman lefelé a fát az asztal irányában, hogy a gezetősinhéz érjen.

Maradjon legalabbb 3 cm- tavolsagra a furészkorong elejétol, mielott bekapcsolja a motort. A fänak a gezetosinhez tamaszkodó oldala teljesen egyenes legyen. Kezet tartsa a furészkorong utjatol legalabbb 10 cm-re.

Kapcsolja be a motort, varja meg, amig a fureszkorong felveszi a teljes fordulatszamot, esCsak azutan kezdje a fureszelst.
- A faanyagot az asztalhoz és a vezetősinhénz nyomva ovatosan, erőltetes nélkül tolja át a fürészkorongon.
- Visszafelé soha ne húzza a munkadarabot. Szükség eseten kapcsolja ki a motort a munkadarab helyzetének valtoztatása nélkül.

Hosszanti fureszelés (fuggoleges) szögben

Ez a mod gyakorlatilag ugyanolyan, kiveve, hogy a fureszkorong el van forditva a kivant szogbe.

Ennel a mo'dszernel a gezetosinCsak a furészkorong jobb oldala mellett lehet.

Keskeny munkadarabok hosszanti fureszelése

Gondoljonarra, hogy ez a muvelet rendkivul veszelyes.

Tegyen meg minded szükséges biztonsági intézkedest, és a munkadarabot folyamatosan tolja át a fürészkorongon (amig mögeje nem ér) egy muanyag segédeszközzel, ne a kezevel.

Keresztirány fürészelés

• Vegye le a gezetösint, és használjá a viz jobb oldalában lévő keresztvezető element.
• Alītsa be a fūrészkorong magassagat (lásd a hosszanti fūrészelésnel).
• Nyomja a munkadarabot a keresztvezető elemhez, és tartsa a fürészkorong elejétől legalább 2,5 cm távolságra.
• Kapcsolja be a motort, és varjon, amig felveszi a teljes fordulatszámot.
• Nyomja a munkadarabot a gezetőelemvez és az asztalhoz. Ovatosan tolja át a fürészkorongon. Addig tolja, amig a fürészkorong mögné nem kerül. Ezután kapcsoljá ki a motort, a munkadarabot a fürészkorong teljes leallásáig tartsa ebben a helyzetben, és csak azután vegye el.
  Visszafelé soha ne húzza a munkadarabot. Szükség eseten kapcsolja ki a motort, és a fúreszkorong teljes leállásáig tartsa a munkadarabot ebben a helyzetben.

Keresztirányú füreszelés fuggoleges szögben

Ez a mod gyakorlatilag ugyanolyan, kiveve, hogy a fureszkorong a kivant szogbe el van forditva.

Csak helyezze a keresztvezet o element a fureszkorong jobb oldalara. Tulapro munkadarabokat soha ne fureszeljen. Nehez muveleteket soha ne kézzel végezzen.

Keresztirány furuszelés vizszintes szogben

Ennel a modszernel a keresztvezet o element a kivant szogben rogziteni kell. Tartsa a munkadarabot erosen a keresztvezet o elemhez es az asztalho z nyomva, mielott vagni kezd.

5. KARBANTARTÁS

A motor karbantartasa elott gondoskodjon arrol, hogy a gep ne legyen aram alatt.

Ezeket a gépeket úgy terveztük, hogy minimális karbantartás mellett hosszú ideig hasznáható k legyenek. A gép folyamatos és kielegítő működése fugg a megfelelo gondoziastól és a rendszeres tiszitátstól is.

Szallitasa fureszt:

• Engedje le a k'est (ábra. A, 4), amennyire csak lehet

Uzemzavarok

Ha a gép nem megfeleloen muködik, annak tobb oka is lehet, ezekbol es kikuszobolésuk modjabol mutatunk be néhanyat az alábbiakban.

1. Fūrészelési utmutató

A dugasz nincs a konnektorra dugaszolva
Szakadas van a tapkabelben.

2. A munkadarab a hasitokésbe akad fureszelis kozben

A fureszkorongot egyenesbe kell allitani (E abra).

3. A vagat nem egyenletes (kirojtosodott)

• Meg kell élezni a fúrészkorongot
  A fureszkorong forditva van beszerelve.
• A fúreszkorongra gyanta vagy fúreszportapadt.
• A fūrészkorong az adott munkafeladatra nem alkalmas.

4. A munkadarab a fureszkorong hatuljaval erintkezik es kiugrik

A hasitokest egyenesbe kell allitani (E abra).
- Nincs hasznalatban a gezetosin.
A fureszkorong vastagabb, mint a hasitokés, vagy a hasitokés nincs hasznalatban.
- Meg kell élezni a fûreszkorongot
- A munkadarabot nem tartották a helyén a fūrészelés befejezéséig.
- Laza a keresztvezető elem rögzítógombja.

5. A magassagallitóés/vagy aferdeszog beallitó fogantyu beakadt

• El kell takarítani a fūrészport és a port.

6. A motor nem éri el a teljes fordulatszámot

• A hosszabbíto kábel túl hosszú vagy annak atmérője túl kicsi.
  A halozati feszültseg kevesebb mint 230-240 V.

7. A gép vibraciôt kelt

A gép nincs a munkaasztalra rögzítve.
A keret nincs szintben a padlozattal.
A fureszkorong sereult.

A gép tiszítása

Tartsa tisztan a gep szellzonyilasait, hogy megelozze a gep tulmelegedesét. Rendszeresen, lehetoleg minded egyes hasznalat utan puha ronggyal trolje at a gep burkolatat. Tartsa a szellzonyilasokat portol es szennyezodestol mentesen. Ha a szennyezodés nem jön le puha ronggyal, szappanos vizben megnedvesitet puha ronggyal tavolitsa el. Soha ne tiszitsa oldszerekkkel (peldául benzin, alcohol, ammonia oldat stb.). Ezek az arthatnak a muanyag részeknek.

Kenés

A gép nem igényel külön kenest.

Hibák

Ha meghibásodás történik (pl. elkopik valamelyik alkatrész), vegye fel a kapcsolatot helyi Ferm forgalmazójával. Kézikönyvünk végén találja a megrendelheto alkatrészek robbantott ábrait.

KÖRNYEZETVEDELEM

A szállítás kózbeni sérulések megelóźese céljából a gépet alaposan becsomagoltuk. Ehhez jórészt ujrahasznosithato anyagokat hasznaltunk fel. Ezert kérjuk, tegy lehetové a csomagolóanyagok ujrahasznosítását.

A séruiltés/vagy kiselejtzeett elektrimos
vagy elektronikus szerszámokat el kell
juttatni egy erre a celra kijelölt
hulladékhasznosító telepre.

Csak az Europai Kozosség orszagaiban

Az elektramos eszkozoket ne dobja a háztartásihulladékok kóze. Az 2012/19/EU Europai Irányelv - Elektromos és elektronikus berendezésekhulladékai -és ennek nemzeti szabályozása alapján, azokat az elektramos eszkozoket, melyek tobbé már nem hasznalhatóak, kulönkell összegyüjteni,és környezetbarátmodon kell megszabadulni tóluk.

GARANCIA

A garanciális feltelelek megtalalhatok a külön mellekelt garanciakártyán.

A termekben es a felhasznaloi kézikonyvben a késöbbiekben elofordulhatnak modositások. A muszaki adatok elozetes értesités nélkül is modosithatok.

PJOVIMO STAKLES TSM1033

Dékojame, kad jsigijote šj Ferm gamybos produkta.

Jus jsigijote aukstos kokybes produita, pristatytay vieno is geriausiu Europos tiekju.
