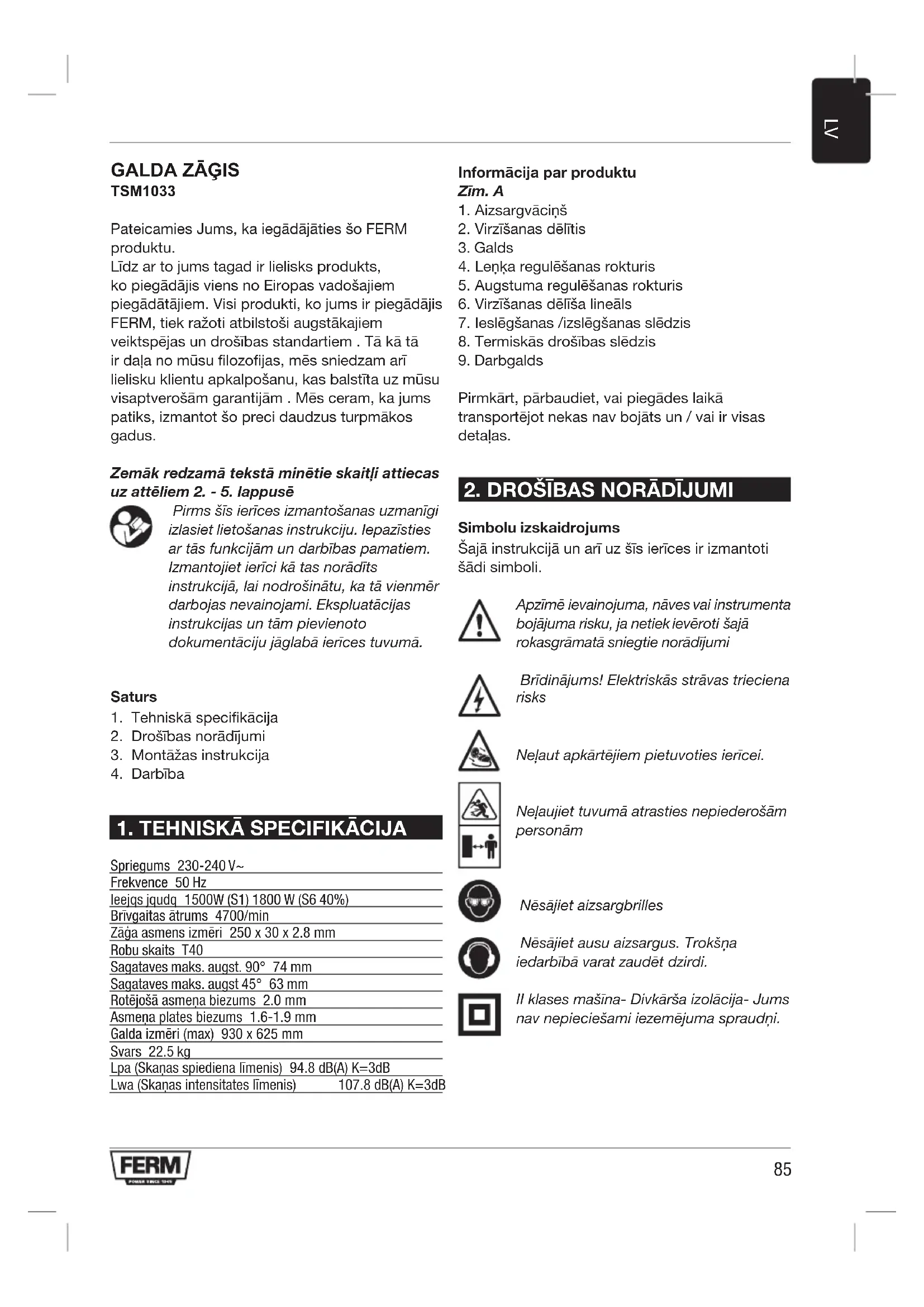

LIETOŠANAS INSTRUKCIJA TSM1033 Ferm

Lidz ar to jums tagad ir lielisks produits, ko piegadajis viens no Eiropas vadosajiem piegadatajiem. Visi produkti, ko jums ir piegadajis FERM, tic ražoti atbilstoši augstakajiem veiktspejas un drošibas standartiem. Tā kā tā ir dala no mūsu filozofijas, mēs sniedzam ari lielisku klientu apkalposanu, kas balstīta uz mūsu visaptverosām garantijām. Mēs ceram, ka jums patiks, izmantot šo preci daudzus turpmakos gadus.

Zemak redzama teksta minetie skaitli attiecas uz atteliem 2. -5. lappuse

Pirms šis icerice izmantoşanas uzmanigi izlasiet lietosanas instrukciju. lepazisties ar tās funkcjām un darbības pamatiem. Izmantojiet icerici kā ts noradits instrukcijā, lai nodrosinatu, ka tā vienmer darbojas nevainojami. Eksplaatacijas instrukcijas un tam pieviento dokumentaciju jaglabā icerices tuvumā.

Satus

1. Tehniskā specifikācija
2. Drošibas noradijumi
3. Montázas instrukcija
4. Darbiba

1. TEHNISKA SPECIFIKACija

Spriegums 230-240V~

Frekvence 50 Hz

leejqs jqudq 1500W (S1) 1800 W (S6 40%

Brivgaitas atrums 4700/min

Zaga asmens izmeri 250× 30× 2.8mm

Robus skaits T40

Sagataves maks. augst. 90^ 74 mm

Sagataves maks. augst 45^ 63 mm

Rotejoa asmena biezums 2.0 mm

Asmena plates biezums 1.6-1.9 mm

Galgia izmeri (max) 930 x 625 mm

Svars 22.5 kg

Lpa (Skanas spiedena limenis) 94.8 dB(A) K=3dB

Lwa (Skanas intensitates limenis) 107.8 dB(A) K=3dB

Simbolu izskaidrojums

Sajā instrukcija un ari uz šis ierices ir izmantoti sadi symboli.

Apzime ivainojuma, naves vai instrumenta bojajuma risku, ja netiek ieveroti saja rokasgramata sniegtie noradijumi

Bridinajums! Elektriskas stravas triecena risks

Nelaut apkartējiem pietuvoties iceriei.

Nelauijiet tuvuma atrasties nepiederosam personam

Nesajiet aizsargbrilles

Nesajiet ausu aizsargus. Troksna iedarbibā varat zaudēt dzirdi.

II klases maśina- Divkarśa izolacija- Jums nav nepieciešami iezemējuma spraudni.

Apstradajamais materials

Sis elektroinstruments ir paredzets ka stacionara iekarta, la izgatavotu taisni, gareniski un skersam zagetu cietu un mikstu koksni, kuranavskekermenu, piemeram, naglas, skruves un java.

UZMANIBU! Lai aizsargatu pret elektriskas strvas triecenu, no traumam un uguns, lietojot elektriskus instrumentus, ir jaievero sadi galvenie droibas pasakumi.

Parliecinieties, ka esat izlasijusi visus
sos noradijumus pirms izmantojat sos
eletroinstrumentus; saglabajiet drošibas Bukletu.

1. Vienmér uzturiet savu darbavietu tiru un kartigu.
2. nekārtīga darbavieta var izraisit nevelamus negadijumus.
3. Apsveriet arejo apstaklu ietekmi.
   Sargiet elektroinstrumentu no lietus.
4. Nelietojiet elektroinstrumentu mitra vai slapja vide.
5. Parliecinieties, ka jusu darba telpa in pietiekams apgaismojums.
6. Nelietojiet elektroinstrumentu vietas, kur pastav ugunsgreka vai spradziena briesmas.
7. Lai pasargatu sevi no elektriskas stravastrieciena
8. Izvairieties no kermana saskares ar iezemetam dalam (piem. caurulem, radiatoriem, elektriskajam pItim, ledusskapjiem u.c.)
9. Nepielaujiet citu cilveku atrasanos elektroinstrumenta tuvumā.
10. It seviški běrnnu; nelauijiet viniem pieskarties jūsu elektrinodeumentiem vai kabelim un nelauijiet tiem atrastie darba zona.
11. Glabajiet neizmantotus elektroinstrumentus droša vietā.
12. Elektroinstrumenti, kuri netiek izmantoti, jauzglaba sausa un berniem nepieejama vietā.
13. Neparslogojiet savu elektroninstrumentu.
14. Jus stradāsiet labak un drošak norādītajā jaudas diapazonā.
15. Izmantojiet pareizu elektroinstrumentu.
16. Neizmantojiet mazjaudas instrumentus smagam darbam.
17. Nelietojiet elektroinstrumentu nolukam,

kuram tas nav paredzets. Piemeram, jus nevarat zaget koka zarus vai baiki, izmantojot rokas zaigi

1. Valkajiet piemeroitu apgerbu

2. Nevalkajiet vafigu apgerbu vai rotaslietas; tie variekerties kustigajas dalas
   Stradajot arpus telpam, ir ieteicamineslidosi apavi
   Gariem matiem izmantojiet matu tiklinus

3. Izmantojiet aizsarglidzeklus

Valkajiet aizsargbrilles
- Veicot darbus, kas rada puteklus, izmantojiet elpošanas masku.

1. Pievienojiet vakuuma iekartu

Ja savienojums ar vakuumu un kērāju ir pieejams, tad ir skaidrs, ka tādā gadijumā tie ir savienoti un tiek izmantoti pareizi
11. Neizmantojiet kabeli mērkiem, kam tas nav paredzets.
- Neizmantojiet savienotaja kabeli, lai izrautu to nokontaktligzdas. Aizsargajiet kabeli no karstuma,ellas un asam malam

1. Nostipriniet elektroinstrumentu

2. Izmantojiet skavas, lai turetu elektroinstrumentu. Tas ir drosak, nekapieturet to ar savu roku.

13.lzvairieties no nedabiskas pozas

• Tas nodrosinas stabilati un pa'idzes noturet lidzsvaru.

• Uzturiet instrumentus darba kartibun pienacigi tos uzglabajiet

• Uzturot grišanas instrumentus asus un tirus, tie labak strādās, un darbs ar tiem būs dross.

• leverojiet ello'sanas un instrumentu detalu mainas noradijumus
• Parbaudiet pagarinātājus regulāri un laujiet kvalificetam ekspertam remontē jebkādus bojājumus.

• Pärbaudiet pagarinatājus regulari un aizstājiet tos, ja tie ir bojātie.
  Uzturiet rokturus tirus, sausus un bez taukiem un ellam

• Atvienojiet elektroinstrumentus no strāvas kontaktligzdas

• kad jus neizmantojiet elektroinstrumentus, kad veicat apkopi un, kad mainat to detalias, piemēram, lapstiñas, urbjus un griezējus
• Neatstajiet atslegas instrumenta iekspuse
• Pirms ieslegsanas parliecinieties, ka

atslegas un uzstadisanas instrumenti ir tiri

1. Izvairieties no nejausas instrumenta ieslegsanas.

2. Parliecinieties, ka jauda ir izslegta, kamer jus savienojiet kontaktdaksu ar Rozeti.

3. Izmantojiet pagarinatāju, kad j esat ārā

Lietojot elektroinstrumentu arar, parliecinieties, ka izmantojiet atbilsto un ar markejumu apstiprinatu pagarinataju

1. Esiet uzmanigi.

2. Esiet uzmanigi lietojot elektroinstrumentu. Nelietojiet elektroinstrumentu, ja nespejat uz to piliniba koncentreties.

3. Pärliecinieties, vai elektrinstrumentam nav bojājumu.

Pirms izmantojat elektroinstrumentu, drošibas apríkojumu vai viegli bojatas detalias, rupigi parbaudiet un novértejiet to darba stavokli.

• Parbaudiet, vai kustigas dalas darbojas pareizi, vai dalas nav bojatas. Visam dalam jamut pareizi uzstaditam un jaatbilst visiem nosacijumiem, lai nodrosinatu pareizu elektroinstrumenta daribbu.

• Bojats drošibas apríkojums un tā dalas ir jaremontē vai jänomaina atzītā specializētā darbnīcā, ja vien instrukcijā nav norādīts citādi.

• Bojatie sledzi janomaina servisa darbnica.

• Nelietojiet elektroinstrumentu, kad tas ir izslęgts

• UZMANIBU!

Lietojot citrus instrumentus vai piederumus, Jus varat var palielnat traumu risku.

1. Jusu elektroinstruments ir jaremontepie kvalificeta elektrika.

2. Sis elektroinstruments atbilst attiecigajiem veselfibas un drosibas noteikumiem. Kvalificets elektrikis var veikt remontu izmantojot tikai originaalas rezerves dalas, jo lietotajam var but risks traumeties

Papildu drošibas instrukcijas

1. Lietojot zaga asmenus ar cielmetala zobiem (oglekla smailēm) ir ieteicams izmantot asmenus ar negativu vai nedaudz positivu griesanas lenki.Nelietojiet zaga asmenus ar dzili izgrietziem zobiem. Tie var aizkerties aiz aizsargvacina.

2. Uzmanibu: Pirms darba uzsašanas rupigi samontejiet visas detalias. leverojiet noradito

proceduru.

1. Ja jus nekad neesat lietojis so mašinu, labak butu, ja jus konsultetos ar kadu specialistu, ka piemēram instruktoru vai tehniki.

2. Pirms darba procesa uzsaksanas, vienmér piestipriniet vai stingri piespieddiet sagatavi pie vadiñanas delisa, Lietojot visus fiksejosakomplektā esosos piederumus, sagatavi ieteicams pieturet aarrokam.

3. Svarigi: Ja jus pieturat apstradajamo detalu ar rokam, lai veiktu darba procesu, saglabajiet ka minimalo distance lidz zaga asmenim 100 mm.

4. Vienmér piespiediet apstradajamo detalu pie galda.

5. Uzglabat zaga asmeni asu un regulari pbaraudit, vai tas griezas brivi, bez neparastam vibracijam. Ja nepieciesams, nomainiet zaga asmeni.

6. Pirms darba uzsaansanas, laujiet masinai brivi rotet, lidz ta sasniedz maksimalo apgriezienu skaitu

7. Lai masina ilgak kalpotu, uzturiet kartibagaisieipludes atveres galda zagmasinas un elektromotora aizmugure un apaksa. Sakrajuusies putekli janotira.

8. Pirms darba uzsaksanas vienmér izslédziet dažadu pakapju uzstacdijumus.

9. legadajities piemerotus zaga asmenus ar apgriezienu skaitu vismaz 6000 apgriezieniem minute.

10. Izmantojiet tikai pareiza izmera zaga asmeni. Lietot parak mazu vai parak lielu zaga asmeni ir loti bistami.

11. Regulari parbaudiet, vai zaga asmenim nav kadi defekti. Ja nepiecesams, nomainiet zaga asmeni.

12. Ieelojiet jauno zaga asmeni un pirms uzmontesanas notiriet atlokus. Tad uzmontejiet asmeni pareizara virziena un ar centralas skruves palidzibu stingri pievelciet atlokus.

13. Izmantojiet tikai originals atlokus. Visi citi veidi nav piemeroiti.

14. Nekad nestradajiet, ja uz zaga asmens nav aizsargvaka.

15. Aisargvaka kustigajai dalai arir japaliek samontetai.

16. Nekad neelojiet zaga asmeni, kamr tas rote.

17. Nekad neturiet rokas uz zaga asmens trases.

18. Nekad nenonemiet apstradajamo detalu, pieskaroties ar rokam gar vai aiz zaga asmena.

19. Parliecinieties, lai apstradajama detala nekad

1. Ar so masinu nekad nevar apstradat prieksmetus no metala vai akmens.

2. Lai atbalstitu lielas apstradajamas detalias, izmantojiet atbalsta paliglidzeklus.

3. Nekad nelietojiet masinu bistamā vide, kur tuvumā atrodas viegli uzliesmojosas gazes vai skidrumi.

4. Nekad neatstajiet masinu bez uzraudzibas, pirms neesat to atvienojusi no elektrotikla sprieguma.

5. Ja jus dzirdat neparastus troksns, meginiet atrast to celoni vai ari uzticiet to veikt atzitam montierim vai remonta uzemumam.

6. Ja kāda no detalām iz salūzusi vai bojata, nekavejoties to nomainiet vai salabojiet.

7. Nekad nestaviet pret zaga asmeni, bet gan staviet zaggalda labaja vai kreisajape.

8. Tādā veidā jūsu rokas atradīsies blakus zāga asmenim.

9. Vienmér izmantojiet gruzamo nüjinu, lai nevirzitu koksni caur zagi ar rokam.

10. Vienmér novietojie koksni zaga galda prieksejā dāla un tad virziet to tālak uz aizmuguri.

11. Lenku veidosanai ir jalieto vienigi regulejamais vadisanas fizdeklis un aizsargs ir janonem. (Fig.J)

12. Nekad neliotojiet aizsargu kā linearu méru, lai zagetu sijas.

13. Ja zaga asmens ir blokets, vispirms izsledziet masinu, pirms meeginiet noverst vainu.

14. Jus Izvairisieties no ta, lai apstradajamas detalias netrapitu atpaka! jusu virziena, ja ieverosiet sadu piesardzibu:

15. Viener izmantojiet asus zaga asmenus.

16. Nezagējiet parak mazes apstrādājamās detalias.
17. Nekad neatbrivojiet apstradajamas detalias pirms tās nav izgājusas cauri zāgim.
18. Vienmér pielagojiet, lai vadišanas delitis atrastos paralleli zaga asmenim.

19. Nekad nenonemet zāga aizsargu.

20. Pirms jus turpinat zageshanu, parliecinietiesm vai jus stavat stingri un vai jusu rokas atrodas vajadziga pozicijā.

21. Mašinas tišanai nekad neliotojiet škīdinātājus. Izmantojiet tikai mitru drānǚ.
22. Nelietojiet zaga asmenus, kuri ir bojati vai deformeti.

23. Nomainit galdia ieliktni, kad tas ir nolietots.

24. Izmantojiet tikai razotaja noraditos zaga asmenus, kas paredzeti koka vai lidzigu materialu sagatavošanai saskaña ar EN847-1.

25. leverojiet, ka zaga asmens izvele ir atkariga no zagejama materiila.
26. Kad jus zagegat, pievienojiet galda zagim puteklu savaksanas ierieci.
27. Rotelo nazi lietojiet un regulajiet pareizi.
28. Augsejo zaga asmeni lietojiet un regulejiet pareizi.
29. Uzmanieties iezagejot rievas.

Mainot zaga asmeni, parliecinieties, vai asmens platums nav mazaks un vai zaga galvena asmens biezums nav lielaks par rotejoša naza biezumu. Lietojiet individuos aizsardzibas lidzeklus, kuros ietilpst

• Lidzekli dzirdes aizsardzibai, lai mazinatu risku zaudet dzirdi.
• Acu aizsardzība
• Elpoşanas celu aizsardzība, lai samazinātu risku ieelp kaitigus puteklus
  Cimdi, ja jæm rokas asmeni un raupjimateriali(ieteikums, zaga asmenus, ja tasjadara, manipulejiet, turot virs konteinera)

Uzmanibu! Nelietojiet HSS asmenus.

• Gružamo nūjīn u ievietojiet turetāja, kad to nelietojiet.
  Lai vaditu apstradajamo detalu, izmantojiet gruzamo nuiu vai gruzamo paliktni.

Uzmanibu!Nelietojietzagi,laiveidotuzcilnus un rievas.

Izmantojiet tikai zaga asmenus, kuru maksimalais atrums ir vismaz tads, kads ir noradits uz zaga un ir piemeropts materiala zageesanai. Transportesanas laikza zaga asmens augseja dala ir jaaizklaj ar aizsargu.

Izslédziet mašinu katru reizim kad jus pamanāt:

• Bojatu elektrotikla kontaktdaksu vai elektrotikla pievadu.
• Bojatu sledzi.
• Masīnas pārkarsanu.
• Dūmus vai smaku, ko izraisijusi piedegusi izolacija.

Elektriskā drošība

Lietojot elektriskas masinas vienmér ieverojiet drošibas noteikumus, kas piemerojami jusu valsti, lai samazinatu ugunsgreka, elektriskas stravas triecena un iveainojumu riskus. Izlasiet šos drošibas noteikumus, kā ari pievienotos drošibas noradijumus!

Vienmér parliecinieties, vai strvas padeve padeve atbilst spriegumam, kas minets uz dat datum plaksnites.

Kabelu un kontaktspraudnu nomaina

Nekavejoties izmetiet vecos kabelus un
kontaksraudus, kad esat tos nomainjiusi pret
jauniem. Ir bistami ievietot kontaksraudni vai
valju kabeli sienaskontaktligzdara.
Pagarinataju izmantošana

Lai piegadatu elektrisko stravu sai masinai vienmér izmantojiet nenoslogotu liniju un / vai pagarinataja kabeli ar vaditajiem vismaz 1,5 mm2 un aizsargatu ar 16 A drosinataju. Paliecinieties, vai sis pagarinataja kabelis nav garaks par 20 metriem.
- Šī masīna var tikt pieslēgta vienfāzes tiklam (230-240 V/50 Hz).Ja jums ir šaubas par elektrības piegādes iezemējumu, vispirms konsultējieties ar elektriki.

Energijas padeve

Motors ir aprikots ar parslodzes sledzi (8). Ja galda zagis tiek parladets, parslodzes sledzis automatiski izsledz iekatu, lai aizsargatu galda zagi no parkarstanas. Ja parslodzes sledzis nedarbojas, izsledziet galda zagi, izmantojot ieslegsanas / izlegsanas sledzi (7) un pagaidiet, kamer galda zagis atdziest. Pec tam nospiediet parslodzes sledzi (8) un restartejiet galda zagi.

3. MONTAZAS INSTRUKCIJAS

Galdapagarinajumu montaza

Zim. F

• Salieciet kopa galsa pagarinajumus (2 att.), ka noradits zim. F1.
• Nofiksejiet skruves, kā paradīts zim.F2.
• Izmantojot rokturus (4 att.), nostipriniet galda, pagarinajumus; zim.F3.

Puteklu nosuceja atveres montaza Zim. I

• Piemontejiet puteklu nosuceja atveri kānoradits zim. I.
• Pievienojiet puteklsucceju A (zim. l)

Ierices uzstadisana uz evelsola vai balstramja Šī ir stacionara icerice, kurai drošibas nolūkā jabut stabili uzstaditai un to nedríkst parvietot.

lerici var uzstaditdivos veidos

a. kā stacionaru icerici uz darba pamatnes. Šajā gadijumā iceriei jabut nostiprinatai uz darba pamatnes ar Četrām bultskrūvēm
b. kā stacionaru ieri ci uz balstramja. Sai gadijumai ericei jabut nostiprinatai uz balstramja ar cetrambultskruvem, un balstramim jabut pievienotam uz gridas vai uz vismaz 1 m2 gridas plaksnes

Zaga montaza pie evelsola

Zim.B un C

Pirms zaga piereguleesan stravai jabut atslegtai no ierices

Zim. B paradits, cik lielai jabut atstarpei starp caurumiem, kurus jaeurbj evensola, lai pievienotu tam ierici. leurbiet caurumus, kuru diameters ir 8 mm.

Izmantojiet ierici tikai pec tam, kad ta ir pilniba samonteta un pieskruveta evelsolam vai ramim.

Zim C parada kadu dalu janozage (310× 310 mm), lai skaidas kristu tai cauri un neuzkratos. Tikai tad, ja jus neizmantojat izvades systemu!
- Nostipriniet ierici ar bultskruvem.
- Izmantojot rami, tam ir jabut piestiprinatam pie gridas ar vismaz 2 skruvem uz ta prieksejam kajam (zim.H))

Sasijas montaza

Zim.G

1: Izveidojiet no D zimejuma paraditajam listem un uzmavam (1. veins) un listem D1 jabut parlkitam pari D2 (zim G1 un zim. G2), vel tas nesastipriniet.
2: Piestipriniet listes B ieriei, izmantojot 2. veida bultskruves, kuram jabut piestiprinatam galda pagarinajumu sanos.

3: Piestipriniet A kājas icercei ka paradits zim. G4, izmantojot divas bultskrüves (1. veida) vienai kajai.
4: levietojiet izveidoto kvadratu starp ieries kajam, D2 Istem jabut galda pagarinajumu sanos.
5: Parliecinieties, ka kvadrats ir labi piestiprinats, kartigi nofiksejet bultskrüves un uzmavas (zim. G5).
6: Uzlieciet gumijas uzmavas (zim G6).
7: Piefiksejiet 1. soli noraditas uzmavas un bultskrüves.
8: Pievienojiet 2 slidosas pamatnes.

Paralelas vadotnes montaiza un pievienosana Zim. D

• Pievienojiet aluminija vadotni (A) poziconesanas veinnei (B)
• Tagad var pievienot visu paralelo vadotni virsmai.
  leslidiniet paralelo vadotni pzionesanas sliedc (C) pari virsmai.
• Pieregulejiet aluminija vadotnes profilu (A) tā, lai tas butu salagots ar zaga aizmugurejo malu.

Sadalosā naza un aizsargājosās uzmavas montāza Zim. E

• Pagrieziet zaga asmeni pilnibā uz augsu. (zim.A. nr. 5)
• Aizsarga montaža (zim.E1 un zim.E2)
• Centra attalums starp sadalošo nazi un zaga aso malu nedrikst parsniegt 5 mm no griezuma dziluma.
• Sadalosā naza gals nedrikst parsniegt 5mm no zāga zobu augstākā punkta, kā parādīts zim. E3.

Zaga asmens montaza zim. K

Vispirms atvienojiet stravu no iceres. Bulta uz zaga asmens norada rotacijas virzenu. Zaga asmens janovieto uz icerces noraditas bultas virziena, zaga zobiem jabut verstiem uz laju pret zaga prieksu.

• Nonemiet inkrustaciju no pamatnes. Izmantojiet skruvgriezi.

• Novietojiet zaga asi piliniba uz augsu (zim. A5)
  Nonemiet uzmavu un arpuses atloku no zaga ass (zim. K, A virziens).

• Slidiniet zaga asmeni pari asij un atlieciet arpuses uzmavu un arpuses atloku atpakal. Nofiksejiet atloku ar roku.

• Izmantojiet divas atslegas: vienu atlokam, un otrukavai un piegrieziet (zim. K; B virziens).
• Uzlieciet inkrustaciju atpaka! uz pamatnes un piefiksejiet to.

Izmantojet lenka regulešanas rokturi Zim. A

Pagriezot rokturi (4) pretierces prieksu, zaga asmeni var pieregulet lidz 45 lenkim.

4. DARBINASANA

leslegsana/izslegsana Zim.A (7)

Lai ieslegtu ieri, nospiediet sledzi "1" pozicija.
Lai ierici izslegtu, nospiediet sledzi "0" pozicija.
- Nelaujiet elektribas vadam pieklut kustigajam detalam.

Augstuma regulesanas roktura izmantošana Zim. A

• Pagrieziet augstuma regulešanas rokturi (5) pulkstenraditaja virziena, lai paceltu zaga asmeni
• Pagrieziet augstuma reguleşanas rokturi pretëji pulkstenraditāja virzienam, lái nolaistu zaga asmeni.
• Pagrieziet zaga asmeni aptuveni par 2 mm augstak par zagejamā koka biezumu

Lenka regulešanas roktura izmantošana Zim. A

AktivizetiJ lenka regulesanas rokturi (4), pagriezot ta arejo dalu preteji pulkstenraditaja virzienam.
Izmantojiet lenka regulešanas rokturi, lai noregulētu pareizo zāgēšanas lenki, pagriežot iekšejo dalu.
- Nosledziet lenka regulësanas rokturi, pagriežot tā ārejo dalu pulkstenraditāja virziena.

Darba instrukcijas

Ir divu veidu zageshanas metodes:

Gareniska zageshana
Zagësana koka skiedru virziena.
- Skerseniska zāgēsana jab nozāgēsana
Krusteniska parzagësana.

Zagejot deli, zageshanas veidu parasti nosaka nevis pec kokskiedram, bet gan pec ta, vai deli zage gareniski (gareniska zagešana) vai skerseniski (Skerseniska zagešana jebnozagešana).

Katrai zageshanas metodei izmanto venu no vadotnem. Nekad nezagjet bez vadotnes!

Uzmanibu! Pirms zageshanas pbaraudiet:

1. Vai zaga asmens irnofiksets.
2. Vai nofikseshanas rokturi ir stabili nofikseti.
3. Vai vadotre ir novietota paralleli zaga asmenim.
4. Vai aizsargajosuzmava darbojas pareizi.
5. Vai jus esat uzlicis aizsargbrilles.
6. Vai zaga asmens ne pret ko neberzas.

Pirms darba saksanas obligati japarbauda viss ieprieks minetais.

Gareniskāzagëšana

• Nostipriniet vadotni nepiecesamajā mīrīsanas pozicijā un nonemiet nozagēsanas linealu no pamatnes. (zim. J)
• Noregulejiet zaga asmeni aptuveni 2 mm augstak par zagejamā koka biezumu.
  Nedaudz piespiediet kokupret pamatni un laujiet tam slidet pret nozagesanas listi.

Turieties vismaz 3 cm attalumā no zāga
asmens prieksas pirms motora
ieslēgšanas. Pret listi novietotajai koka
pusei jāatrodas pilnigi taisni. Turiet rokas
vismaz 10 cm attalumā no zāgēšanas
cefa.

• Izslédziet motoru un nogaidiet fidz zaga asmens ir saniedzis maksimälo rotaciju skaitu.
  Turot koku pret pamatni un listi, uzmanigi vadiet koku pret zaga asmeni, nelietojot spku.
• Nekad nevelciet koku preteji zageshanas virzienam. Ja nepiecesams, izsledziet motoru, nemainot zagjamama materiala poziciju.

Gareniskā zagësana (vertikāla) lenki.
Zäge tāpat, tikai zaga asmens ir novietots nepiecesamajā lenki.

Zagejot sadi, vadote var atrasties tikai labaja zaga asmens puse.

Nemiet vērā, ka šis zāgēsanas veids ir Ārkārtīgi bistams.

Gareniskā zāgēsana sauriem koka gabaliem

leverojiet visus piesardzibas pasakumus un nepartraukti virziet koku cauri (lidz tas atrodas aiz zaga asmens), izmantojot virzisanas deliti nevis roku.

Zagātapat tikai zaga asmens ir novietots nepiecesamajā lenki.

Skerseniskas zageshanas vadotni drikst novietot tikai pa labi no zaga asmens. Nekad nezagejiet parak mazus koka gabalus. Neveiciet sarezgitas daribas ar rokam.

Skerseniska zagesa horizontala lenki.

Izmantojot so metodi, skerseniskas zagesan vasodtni jabut nofiksetai nepieciejamajalenki.

Pirms zageshanas stingri piespiediet zagjamo materialu pret skerseniskas zageshanas vadotni un pamatni.

5. TEHNISKÁ APKOPE

Pirms tehniskas apkopes parliecinaties, ka icerice nedarbojas.

Bridinajums! Pirms jebkada remonta vai regulejuma, izraujiet ierices elektribas vadu no kontakta.

Sis ierices izstradatas, la tās varetu ilgstoši darboties bez sarežgītas tehniskās apkopes.

Pareizas ierices daribbas ilgums atkarigs no taspareizas apkopes un regularas tirisanas.

Pamatnes zaga parvietošana

Pirms pamatnes zaga parvietošanas ir japeic šadas daribas:

• Atvienojiet elektribas vadu no kontakta.
• Pagrieziet rokturi 5 (Zim. A) preteji pulkstenraditaja virzienam, nolaidiet asmeni, cik vien zemu iespejams.
• Nonemiet visas papilddetalias, kuras nav ciesi pieskruvetas motora detalam.

Ja iespejams, ievietojiet neizmantotos zaga asmenus atseviška noslęgta tvertne parvietosanai.

• lebidiet zaga pamatnes pagarinajumu (9) pilniba uz ieku un pagrieziet rokturi (zim. F-3), lai tonofiksêtu.
• Saritiniet elektribas vadu unnofikszejiet, laitas nesapitos.
  Lai paceltu vai parvijetotu ierie, galvenapamatne 2 japarvieto atseviski (Zim.A).

Lai noverstu muguras iveainojumu risku, icerice japarvieto diviem cilvekiem.

Bojajumi

Ja ierie cedarbojas pareizi, tam var but sadi celoni un risinajumi.

1. Darba instrukcijas

• lerice nav pieslagta elektribas stravai.
  Vadsir izrauts

• Zageshanas laikā zagejamie materiali sprust.

Zaga asmens nav pielagots (zim. E)

3. Zaga asmens ir neass.

Zaga asmeni nepiecesams uzasinat.
- Zága asmens novietots uz pretejo zágešanas pusi.
- Uz zaga asmens ir pārak daudz sveku vai skaidu.
ZagaasmensnavpiemerostrsaiDaribai.

4. Zāgējamai materiās saskaras ar zāga asmens aizmugurejo dalu un slid āra.

• Zága asmens navIELAGots (zim.E)
  Netiek lietota vadotne.
• Zaga asmens ir biezaks par sadalošo nazi vai sadalošais nazis netiek lietots.
  Zaga asmeni nepiecesams uzasinat.
  Zagajamais materialis nav bijisnofiksets.
• Škērseniskās zāgēšanas spiediena regulēšanas poga nav pietiekaminofiksēta.

5. Augstuma un/vai lenka regulësanas rokturis ir iesprudis.

• Nepieciešams noslaucit zaga skaidas un puteklus.

6. Motors nesasniedz maksimalo apgriezenu skaitu

• Pagarinatājs ir parak šaurs vai garš.
  Strava ir zemaka par 230-240 V.

7. leric vibre

• lerice navnofikseta uzpamatnes.
• Ramis nav viena limeni ar gridu.
  Zaga asmens ir bojats.

Tirishana

Regulari tiriet erices ventilacijas spraugas, lai neparkarstu motors. Regulari tiriet erices arpusi ar mikstu draniu, velams pec katras lietoanas reizes. Regulari tiriet erices ventilacijas spraugas no putekliem un netirumiem. Ja netirumus gruti notiri, lietojiet mikstu draniu, kas samitrata ziepjudeni. Tirisanai neizmantojiet tadus skidinatajus ka benzins, alcohols, amonjakis, udens utt., jo tie var sabojat plastmasas detalias.

Elosana

Ierici nav nepieces papildus ieelot.

Bojajumi

Ja rodas bojajumi, piem., nolietojoties ieries detalam ,sazinieties ar raizotaju vai vietejo "Ferm" izplatitaju. Sis rokas gramatas beigas noraditasrezerves dalas, kuras var pasutit.

VIDES FAKTORS

Lai noverstu bojajumus transportešanas laikā, ierice tiek piegādāta izturīgā iepakojumā, kurš galvenokārt izgatavots no atkārtoti lietojamiem materiāliem. Tādel vēlams škirot iepakojumu turpmakai pārsträdei.

Bojatas un/vai skirojamas elektriskas detalias nepiecesams nogadat piemerotaparstrades punktā, kas paredzets sim

nolukam.

Tikai ES valstim.

Neizmetiet motora detalias kopar sadzives atkritumiem.Saskaara ES vadinijam 2012/19/EU par elektrisko un elektronisko iekartu atkritumiem un to iviesanai valstu normativos, no nolietotas motora detalias nepieciesams atbrivoties videi draudziga veid.

GARANTIJA

Izlasiet garantijas nosacijumus atseviski
pievienotajā garantijas kartē.
Šis produits un tā rokasgrāmata var tikt paklauti
izmainām. Specifikacijas var mainities bez
iepriekseja brīdinājuma.

Spare parts list

TSM1033

No. Description Position
480000 Angle adjustment handle 9-13
480001 Switch for table saw 19
480002 Depth adjustment handle 28-32
480003 Tooth orbit 36
480004 Flange set 87+114
480005 Flange screw set 85-86
400810 Bearing 6003 zz 107
480006 Carbon brush set + cover 126-127
409074 Carbon brush holder 128
409075 Stator 134
409076 Rotor complete (incl. bearings) 140-142 + 134 + 138
409079 Motor housing+ wind ring 130+136+137+ 139+139A
480008 Table + angle scale 8+146
480009 Guard set complete 155A-160
126011 Push stick F43

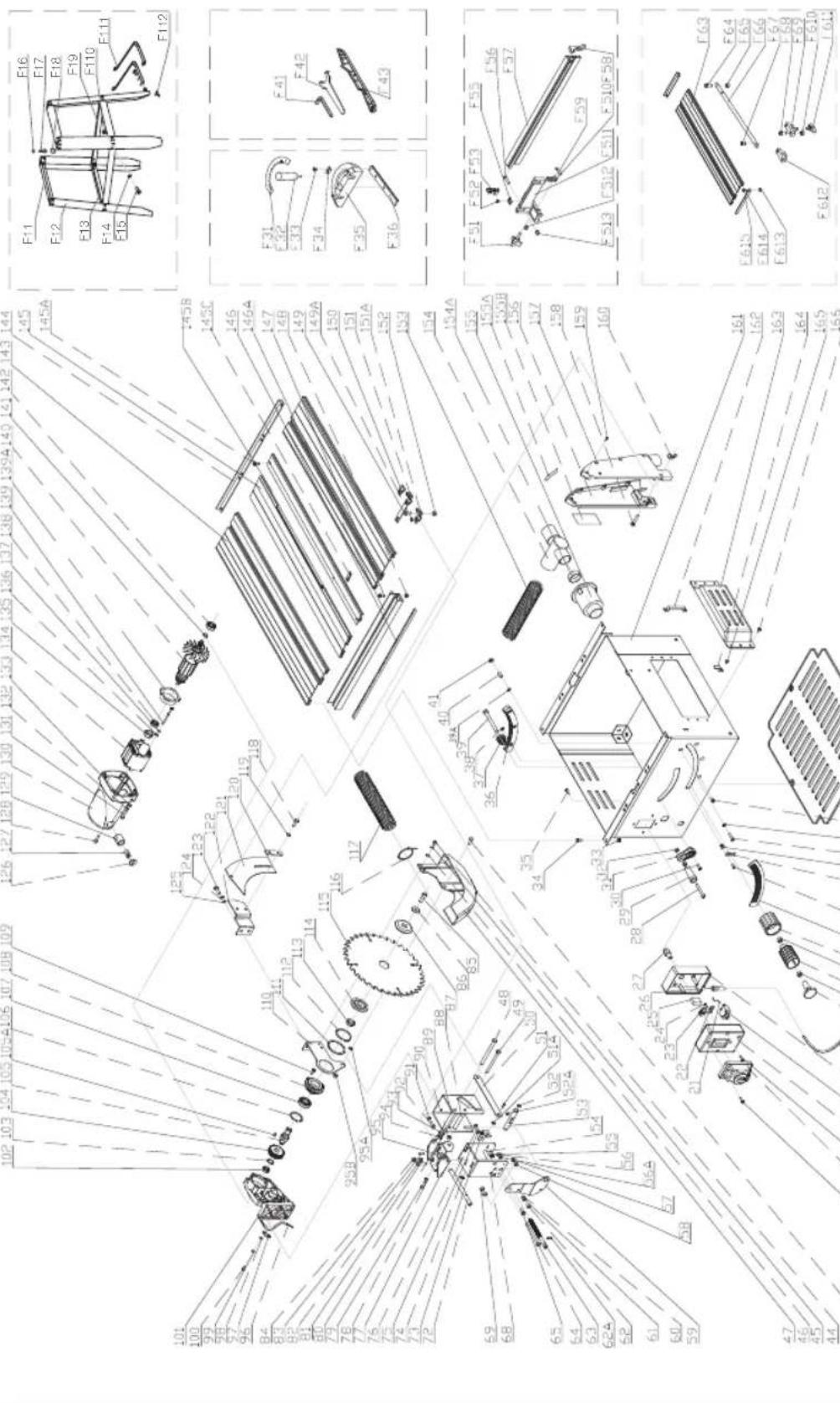

Exploded view

CE
