BRUKSANVISNING TSM1033 Ferm

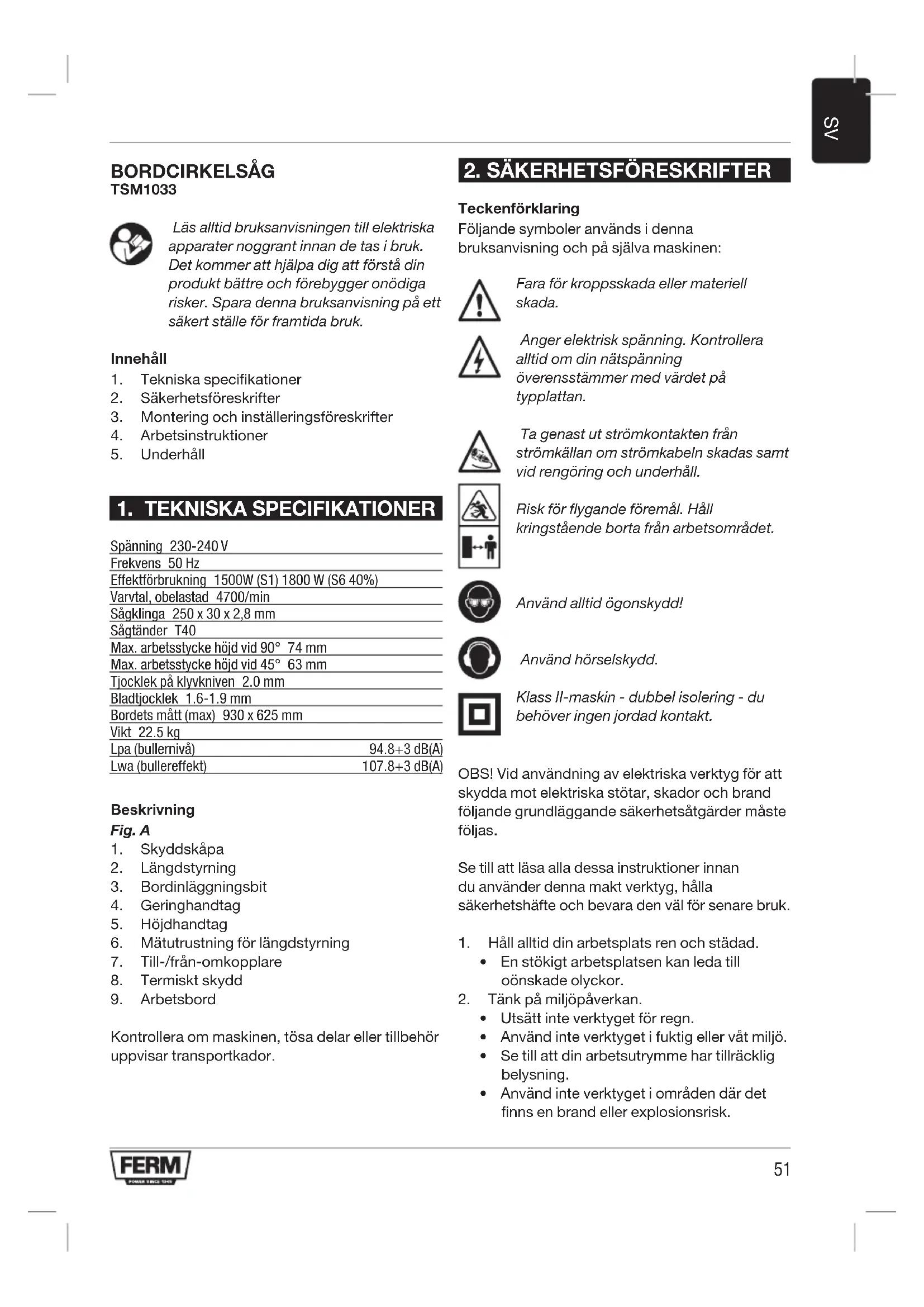

BORDCIRKELSÅG TSM1033 Läs alltid bruksanvisningen till elektriska apparater noggrant innan de tas i bruk. Det kommer att hjälpa dig att förstå din produkt bättre och förebygger onödiga risker. Spara denna bruksanvisning på ett säkert ställe för framtida bruk. Innehåll

1. Tekniska specifikationer

2. Säkerhetsföreskrifter

3. Montering och inställeringsföreskrifter

Spänning 230-240 V Frekvens 50 Hz Effektförbrukning 1500W (S1) 1800 W (S6 40%) Varvtal, obelastad 4700/min Sågklinga 250 x 30 x 2,8 mm Sågtänder T40 Max. arbetsstycke höjd vid 90° 74 mm Max. arbetsstycke höjd vid 45° 63 mm Tjocklek på klyvkniven 2.0 mm Bladtjocklek 1.6-1.9 mm Bordets mått (max) 930 x 625 mm Vikt 22.5 kg Lpa (bullernivå) 94.8+3 dB(A) Lwa (bullereffekt) 107.8+3 dB(A) Beskrivning Fig. A

3. Bordinläggningsbit

6. Mätutrustning för längdstyrning

7. Till-/från-omkopplare

Kontrollera om maskinen, tösa delar eller tillbehör uppvisar transportkador.

2. SÄKERHETSFÖRESKRIFTER

Teckenförklaring Följande symboler används i denna bruksanvisning och på själva maskinen: Fara för kroppsskada eller materiell skada. Anger elektrisk spänning. Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan. Ta genast ut strömkontakten från strömkällan om strömkabeln skadas samt vid rengöring och underhåll. Risk för flygande föremål. Håll kringstående borta från arbetsområdet. Använd alltid ögonskydd! Använd hörselskydd. Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. OBS! Vid användning av elektriska verktyg för att skydda mot elektriska stötar, skador och brand följande grundläggande säkerhetsåtgärder måste följas. Se till att läsa alla dessa instruktioner innan du använder denna makt verktyg, hålla säkerhetshäfte och bevara den väl för senare bruk.

1. Håll alltid din arbetsplats ren och städad.

• En stökigt arbetsplatsen kan leda till oönskade olyckor.

2. Tänk på miljöpåverkan.

• Utsätt inte verktyget för regn.

• Använd inte verktyget i fuktig eller våt miljö.

• Se till att din arbetsutrymme har tillräcklig belysning.

• Använd inte verktyget i områden där det finns en brand eller explosionsrisk.52

3. För att skydda dig från en elektrisk stöt.

• Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, elspisar, kylskåp osv).

4. Håll andra personer borta

• Håll andra personer borta särskilt barn, låt dem inte röra ditt elverktyg eller kablar och håll barnen borta från arbetsområdet.

5. Förvara oanvända elverktyg säkert.

• Oanvända elverktyg borde låsas in eller lagras på en plats som är torr och utom räckhåll för barn.

6. Överbelasta inte elverktyget.

• Du arbetar bättre och säkrare i det angivna effektområdet.

7. Använd rätt elverktyg.

• Använd inte strömsnåla maskiner för tungt arbete

• Använd inte verktyget för ändamål som de inte är avsedda för. Till exempel du ska inte klippa trädgrenar eller en trä logg med en handsåg.

8. Använd lämplig klädsel.

• Bär inte löst sittande kläder eller smycken. De kan fastna i de rörliga delarna.

• När du arbetar utomhus stadiga skor rekommenderas.

• För långt hår, bär hårnät.

9. Använd skyddsutrustning.

• Använd skyddsglasögon

• När du gör arbete som genererar damm, använd en andningsmask.

10. Anslut dammsugaren

• Om anslutningen till dammsugaren finns då vet du att dessa är anslutna och används på rätt sätt.

11. Använd inte kabeln för ändamål som den inte

• Använd inte kabeln till kontakten för att dra ut den ur vägguttaget. Skydda kabeln från hetta, olja och vassa kanter.

12. Säkra verktyget.

• Använd klämmor eller ett skruvstäd för att hålla verktyget. Det är säkrare än att hålla den med handen.

13. Undvik en onormal kroppshållning.

• Det ger stabilitet och håller dig balanserad vid alla tidpunkter.

14. Håll och underhålla verktyg med skötsel.

• Håll skärverktyg vassa och rena, vilket garanterar att du arbetar bättre och att det är så säker som möjligt.

• Följ smörj och verktygsbyte instruktioner.

• Kontrollera anslutningskabeln av elverktyget regelbundet och låt en kvalificerad expert reparera eventuella skador.

• Kontrollera förlängningskablar regelbundet och byt ut dem om de är skadade.

• Håll handtagen rena, torra och fria från fett och olja.

15. Koppla bort verktyget från strömuttaget.

• När du inte använder verktyget, när du utför underhåll och när du utför underhållning av ditt verktyg, såsom byte av blad, borrar och fräsar.

16. Lämna inte nyckeln inuti verktyget.

• Innan du slår på den, se till att nycklar och inställningsverktyg har rensas.

17. Undvik att oavsiktligt slås på verktyget.

• Kontrollera att när du ansluter kontakten i uttaget att strömmen är avstängd.

18. Använd förlängningskablar medan utomhus.

• När du använder elverktyg utomhus se till att använda en lämplig och godkänd märkt förlängningskabel.

• Var försiktig med vad du gör. Använd alltid sunt förnuft när du använder verktyget. Använd inte verktyget om du distraherad.

20. Se till att kontrollera verktyget för eventuella

• Innan du använder verktyget, redskap eller något skadade delar måste de inspekteras på rätt sätt för att bedöma deras skick.

• Kontrollera att de rörliga delarna fungerar, att de inte fastnar och om delar är skadade. Alla delar måste vara korrekt monterade och att de uppfyller alla villkor för att säkerställa en korrekt drift av verktyget.

• Skadade säkerhetsutrustning och delar måste repareras eller bytas ut av en erkänd auktoriserad verkstad, om inte annat anges i bruksanvisningen.

• Skadade strömbrytare måste bytas på en serviceverkstad.

• Använd inte elverktyg som har sin switch avstängd och utanför.

• Användning av andra applikationer verktyg eller andra tillbehör kan öka risken för skador.

22. Låt ditt elverktyg repareras av en behörig

• Detta elverktyg uppfyller gällande föreskrifter53

för hälsa och säkerhet. En kvalificerad elektriker använder originalreservdelar får endast utföra reparationer; Detta beror på att det kan finnas en risk för skador för användaren. Speciella säkerhetsföreskrifter

1. Vid användning av sågblad med

hårdmetalltänder rekommenderar vi blad med negativ eller måttligt positiv sågvinkel. Använd inga sågblad med djupt utskurna tänder. De kan gripa tag i skyddskåpan.

2. Tänk på: Montera först omsorgsfullt alla

delar innan du börjar med arbetet. Följ det tillvägagångssätt som angetts.

3. Om du inte är väl förtrogen med användningen

av en sådan utrustning är det bättre att du först får anvisningar av fackfolk, en instruktör eller av en tekniker.

4. Kläm alltid fast arbetsstycket eller tryck

det ordentligt mot sågstyrningen, innan du startar en arbetsgång. Att använda olika slags klämutrustning rekommenderas framför användning av händerna.

5. Viktigt: Om man måste hålla fast arbetsstycket

med en hand under arbetsgången, ska du ha ett avstånd på minst 100 mm till sågbladet.

6. Tryck alltid arbetsstycket mot bordet.

7. Håll sågbladet vasst och kontrollera regelbundet

om det kan gå runt fritt och utan stora vibrationer. Byt ut sågbladet när det behövs.

8. Låt maskinen först gå utan belastning tills

max hastighet uppnåtts, innan arbetsgången påbörjas.

9. Kontrollera och rengör luftintagen på

baksida och undersida på bordssågen och elektromotorn, så att utrustningen går med längre. Dammansamlingar ska undvikas.

10. Sätt alltid fast de olika gradinställningarna

innan du börjar med ett arbete.

11. Köp bara passande sågblad som tål en

hastighet på minst 6000 v/min.

12. Använd alltid rätt sågblad. För små eller för

stora sågblad är ytterst farligt.

13. Inspektera regelbundet sågbladet på eventuella

defekter. Byt ut sågbladet om det behövs.

14. Avlägsna fett från ett nytt sågblad och

rengör flänsarna, innan du monterar det nya sågbladet. Montera sågbladet i rätt riktning och dra åt flänsarna kraftigt med centralbulten.

15. Använd bara originalflänsar. Alla andra är

16. Arbeta aldrig utan sågbladets skyddskåpa.

17. Även den rörliga delen på skyddskåpan ska

18. Sågbladet får aldrig smörjas medan det går.

19. Håll alltid händerna borta från sågbladets

20. Ta aldrig upp ett arbetsstycke med händerna

utmed eller bakom sågbladet.

21. Se till att arbetsstycket inte går mot sågbladet

23. Använd stöd för långa arbetsstycken.

24. Använd aldrig maskinen i en farlig omgivning

där det finns brännbara gaser eller vätskor.

25. Lämna aldrig maskinen obevakad efter utan

att du har kopplat ifrån strömmen.

26. Om du hör onormala ljud, försök spåra var de

kommer ifrån eller lämna in maskinen till en behörig installatör eller reparationsfirma.

27. Om en maskindel gått sönder eller blivit

skadad, byt ut den eller reparera den direkt.

28. Se till att du själv aldrig kommer in i sågens

arbetsgång utan stå eller gå till vänster eller till höger om sågbordet.

29. Du ska också ha händerna utanför sågbladets

30. Använd alltid en träpinne istället för händerna

för att trycka trät genom sågen.

31. Sätt arbetsstycket alltid på sågbordets

framsida och skjut det sen bakåt.

32. Vid geringsågning används bara den

inställbara styrningen så du tar bort längdstyrningen. (Fig. J)

33. Använd aldrig längdstyrningen som längdmått

vid kapning av balkar.

34. Vid låsning av sågbladet: koppla först ifrån

maskinen innan du avhjälper defekten.

35. Undvik att arbetsstycken slår rekyl i din

• Alltid använda vassa sågblad

• Inte såga alltför små arbetsstycken

• Aldrig släppa arbetsstycket innan det helt och hållet har skjutits genom sågen

• Alltid ställa in styrningen parallell med sågbladet

• Aldrig avlägsna sågskyddet.

36. Se alltid till, innan du återupptar

sågverksamheter, att du står stadigt och har händerna i önskat läge.54

37. Använd aldrig förtunningsmedel för att rengöra

maskinen utan använd bara en fuktig trasa.

40. Använd endast anges av tillverkaren sågblad

som uppfyller när de är avsedda för bearbetning av trä eller liknande material, EN 847-1.

41. Se till att välja sågblad utifrån vilken typ av

material som skall sågas till.

42. Anslut cirkelsågar till en anordning för

damminsamling när du sågar.

43. Använd och korrigera inställningen på klyvkniven.

44. Använd och korrigera inställningen på det övre

45. Var försiktig vid slitssågning.

Du skall stänga av maskinen direkt vid:

• Överhettning av maskinen.

• Rök eller illaluktande rök från svedd isolering. Tillkommande säkerhetsvarningar för lasrar

• Titta aldrig direkt in i laserstrålen.

• Rikta inte laserstrålen mot människor eller djur.

• Rikta inte laserstrålen mot starkt reflekterande material.

• För inte in hårda föremål i laseroptiken.

• Rengör laseroptiken med en mjuk, torr borste.

• Lasern får endast repareras av en kvalificerad tekniker. Elektrisk säkerhet Vid användning av elektriska maski ner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat. Förvara instruktionerna omsorgsfullt! Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan. Vid utbyte av kablar eller stickkontakter Släng omedelbart bort gamla kablar eller stickkontakter så fort de har ersatts av nya exemplar. Det är farligt att sticka in stickkontakten till en lös kabel i vägguttaget. Vid användning av förlängnings kablar

• Använd för strömförsörjning till den här maskinen alltid en obelastad linje och/eller en förlängningssladd på minst 1,5 mm2 som är skyddad genom ett 16 A skydd. Se till att förlängningssladden inte är längre än 20 m.

• Maskinen kan kopplas till ett enfas-nät (230-240 V~, 50 Hz). Om du tvekar om din strömförsörjning är rätt, kontakta då först en elektriker. Strömförsörjning

• Motorn är utrustad med ett överbelastningsskydd (8). Om tabellen såg överbelastning, den brytaren stängs utrustningen automatiskt för att skydda bordet såg från överhettning. Om överbelastningsbrytarenutlöses, stänga av bordet såg med ON / OFF-switch (7) och vänta tills bordet såg kyler ner. Tryck sedan på brytaren (8) och starta tabellen såg.

Montering av tillsatsskivor Fig. F

• Montera iläggsskivor (2st) som visas på Fig.F1

• Dra åt skruvarna (4st) som visas på Fig.F2

• Använd rattarna (4st) för att dra åt iläggsskivor Fig.F3 Montering av dammutsug Fig. I

• Montera dammutsug som visas på Fig.I

• Fäst dammsugare som visas på A (Fig.I) Installation av maskinen på en arbetsbänk eller på ramen. Denna maskin är stationär och måste av säkerhetsskäl alltid vara stadigt monterad och får inte användas för mobila applikationer. Du kan installera maskinen på två sätt: a. Som stationär maskin på en arbetsbänk. I detta fall måste maskinen sättas fast i arbetsbänken med 4 bultar. b. Som stationär maskin på ramen. I detta fall måste maskinen sättas fast i ramen med 4 bultar vilken sedan skall förankras i golvet eller vid en golvplatta som är minst 1 kvadratmeter stor.55

Montering av bordssågen på arbetsbänken Fig. B & C Innan du ställer in sågen, skall du först kontrollera om stickkontakten är ute ur vägguttaget. Fig. B anger avståndet mellan borrhålen i arbetsbänken för att sätta fast utrustningen. Borra hål på 8 mm Ø. Använd utrustningen först när det hela monterats och är fastskruvat på arbetsbordet eller på stativet.

• Fig. C anger den del som ska sågas ut (310 x 310 mm), så att sågspånet kan falla ned här och ansamlingar förebyggs. Gäller bara om du inte använder ett utsugningssystem!

• Skruva fast maskinen med bultar och skruvar.

• Om ramen används det måste förankras i golvet med minst 2 skruvar på frambenen ( Fig.H ). Montering av stativet

• 1: Skapa torget genom att använda strålar från D med bultar och muttrar levereras (typ 1), se till att balkar D1 (2st) placeras över D2 (Fig.G1 och Fig.G2) inte åt bultarna ännu

• 2: Mount balkar B på maskinen med bultar typ 2, se till att de är monterade på sidorna av iläggsskivor (Fig.G3)

• 3: Mount balkar A på maskinen som på Fig.G4 och använda 2 skruvar (typ 1) per ben att strama

• 4: Montera torget mellan benen , se till att D2 trålarnas sidan av iläggsskivor

• 5: Kontrollera att torget är fast väl , och dra åt muttrar och skruvar väl (Fig.G5)

• 6: Placera gummifötter (Fig.G6)

• 7: Dra åt skruvar och muttrar från steg 1

• 8: Montera glidfötter (x2) ( Fig.G7) Montering av längdjusteringsanslag Fig. D

• Fäst justeringsanslaget av aluminium (A) i skenan (B).

• Nu kan hela längdjusteringsanslaget fästas i skivan.

• Skjut längdjusteringsanslaget via en av ändarna mot justeringsprofilen (C) över skivan.

• Ställ in justeringsanslaget av aluminium (A) så att detta är lika långt som sågklingan. Montering av klyvkniv och skyddskåpa Fig. E

• Vrid sågbladet helt uppåt (Fig.A, 5)

• Montera locket (Fig.E1 & Fig.E2)

• Ovanför sågbordet får radialavståndet mellan klyvkniven och den tandade kanten på sågbladet inte på någon punkt vara större än 5 mm vid djupet för såginställningen.

• Spetsen på klyvkniven får inte vara lägre än 5 mm i förhållande till den översta tandspetsen, enligt anvisningen i Fig. E3. Montering av sågblad Fig. K Innan du ställer in sågen, skall du först kontrollera om stickkontakten är ute ur vägguttaget. Pilen är utmärkt på sågbladet, vilket indikerar rotationsriktningen. Den måste peka i samma riktning som pilen på maskinen, sågbladets tänder måste peka nedåt på framsidan av sågen Dra först ut stickkontakten ur vägguttaget, innan sågbladet monteras eller byts ut.

• Ta bort bordets inläggningsbit med hjälp av en skruvmejsel.

• Vrid på sågaxeln helt uppåt (Fig. A, 5). Ta bort mutter och ytterfläns till sågaxeln (Fig. K, riktning A).

• Skjut nu sågbladet över sågaxeln och sätt tillbaka ytterfläns och mutter. Dra åt muttern för hand.

• Använd nu två skruvnycklar, en för flänsen och en för muttern när du drar åt (Fig. K, riktning B).

• Sätt tillbaka bordets inläggningsbit och skruva fast den. Anvädning av geringutrustning Fig. A Genom att vrida på maskinens handtag (4) på sidan kan du ställa in sågbladet till max 45°.56

• Kontrollera att omkopplaren står i läget “1” för att starta slipmaskinen.

• För att koppla ifrån slipen skall du trycka in samma omkopplare till läget “0”.

• Håll alltid elsladden borta från rörliga delar. Använda geringhandtag Fig. A

• Släpp geringhandtag (4) genom att vrida den yttre delen moturs

• Använd geringhandtag för att ställa in rätt geringsvinkeln för din del genom att vrida den inre delen

• Dra åt geringhandtag genom att vrida den yttre delen medurs Använda höjden handtaget Fig. A

• Vrid höjd handtag (5) medurs för att höja sågblad

• Vrid höjd handtag moturs för att sänka sågblad

• Vrid sågklingan cirka 2 mm högre än den totala tjockleken av virket som skall sågas Det finns två sågmetoder:

• Sågning i längdriktningen.

• Arbetsstycket sågas igenom efter virkets fiberriktning.

• Sågning på tvären eller kapning.

• Arbetsstycket sågas av på tvären. Om det gäller paneler (pressat trä) gör vi för det mesta inte skillnad mellan virkets fiberriktning utan kallar vi den metoden när vi sågar bort en del av panelens bredd (längdsågning) och när vi kortar in på längden (sågning på tvären eller kapning). För båda sågmetoderna gäller att du alltid använder styrningarna. Såga alltå aldrig utan en styrning! Observera! Innan du börjar såga, kontrollera först följande:

3. Står längdstyrningen parallell med sågbladet?

4. Fungerar skyddskåpan riktigt?

5. Bär du skyddsglasögon?

6. Går sågbladet inte emot någonstans?

Det är absolut nödvändigt att iaktta dessa punkter innan du börjar med en verksamhet! Längdsågning

• Lås längdstyrningen vid rätt måttläge och ta bort kapningsstyrningen ur bordssläden (Fig. J)

• Vrid ut sågbladet ca 2 mm högre än den totala tjockleken på det arbetsstycke som ska sågas.

• Tryck lätt på arbetsstycket mot bordet och låt det glida mot kapningsstyrningen. Stå minst 3 cm från sågbladets framkant innan du slår på motorn. Arbetsstyckets kant som ligger mot långdstyrningen ska vara helt rak. Håll händerna minst 10 cm, från det sågspår som ska följas.

• Slå på motorn och vänta tills sågbladet nått sin max hastighet, innan du börjar med sågarbetet.

• Medan du trycker arbetsstycket mot bordet och längdstyrningen, kan du skjuta det mjukt genom sågbladet utan att forcera.

• Dra aldrig tillbaka arbetsstycket. Om det skulle behövas, koppla då först ifrån motorn utan att ändra på arbetsstyckets läge. Längdsågning med (vertikal) gering Vid detta slags metoder får längdstyrningen enbart stå utmed sågbladets högra sida Den här metoden är praktiskt taget samma, förutom att sågbladet sätts i önskad vinkel. Tvärsågning

• Ta bort längdstyrningen och sätt tvärstyrningen i höger släde.

• Reglera sågbladets höjd (se längdsågning).

• Tryck arbetsstycket mot tvärstyrningen och håll minst 2,5 cm avstånd från sågbladets framkant.

• Slå på motorn och vänta tills max hastighet upp-nåtts.

• Tryck arbetsstycket mot styrningen och mot57

bordet. Skjut det mjukt genom sågbladet. Fortsätt tills BAKOM sågbladet. Slå sen ifrån motorn och håll kvar läget tills sågbladet står helt stilla, innan du tar bort arbetsstycket.

• Dra ALDRIG tillbaka arbetsstycket. Om det skulle behövas, slå först ifrån motorn och håll kvar läget tills sågbladet står helt stilla innan du tar bort arbetsstycket. Tvärsågning med vertikal gering Den här metoden är praktiskt taget den samma, förutom att sågbladet ställs in på önskad vinkel. Placera tvärstyrningen enbart på sågbladets högra sida. Såga aldrig för små arbetsstycken. Använd aldrig händerna för att utföra en invecklad arbetsgång. Tvärsågning med horisontal gering Vid den här metoden gäller det att du nu låser tvärstyrningen i önskad vinkel. Håll arbetsstycket kraftigt mot tvärstyrningen och bordet, innan du börjar såga.

Tillse att maskinen inte är spänningsförande när underhållsarbeten utförs på de mekaniska delarna. Maskiner har konstruerats för att under lång tid fungera problemfritt med ett minimalt underhåll. Genom att regelbundet rengöra maskinen och hantera den på rätt sätt bidrar du till en lång livslängd för din maskin. Transportera sågen:

• Sänk klingan (bild A, 5.) Så mycket som möjligt Avbrott Om maskinen inte fungerar som den ska, anger vi nedan ett antal möjliga orsaker med dithörande åtgärder.

1. Motorn startar inte

• Stickkontakten sitter inte i vägguttaget

2. Arbetsstycket klämmer mot klyvkniven

• Sågbladet ska riktas (Fig. E)

3. Sågnittet är ojämnt

• Sågbladet ska vässas

• Sågbladet har monterats bakvänt

• Sågbladet har belagts med hars eller sågspån

• Sågbladet passar inte till den här arbetsgången

4. Arbetsstycket går mot sågbladets bakkant

• Längdstyrningen används inte (Fig. E)

• Sågbladet är tjockare än klyvkniven eller så används inte denna

• Sågbladet behöver vässas

• Arbetsstycket hålls inte på plats tills efter sågningen

• Spännknappen på tvärstyrningen sitter lös

• Sågspån eller damm ska tas bort

6. Motorn har svårt att nå högsta hastighet

• Förlängningskabeln är för tunn och/eller för lång (se handledning)

• Nätspänningen är lägre än 230-240 V~

7. Maskinen vibrerar

• Maskinen är inte fastskruvad vid arbetsbänken

• Stativet står inte vattenpass mot golvet

• Sågbladet är skadat Rengöring Rengör maskinhöljet regelbundet med en mjuk duk, företrädesvis efter varje användning. Tillse att ventilationsspringorna är fria från damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svår smuts. Använd inga lösningsmedel som bensin, alkohol, ammoniak etc. Sådana ämnen skadar plastdelarna. Smörjning Maskinen behöver ingen extra smörjning.58

Driftstörningar Kontakta servicestället som anges på garantibeviset om ett fel uppstår, t.ex. på grund av en del som är nedsliten. I slutet av den här bruksanvisningen finns en sprängskiss över de delar som kan beställas. MILJÖ För att undvika transportskador levereras maskinen i en så stadig förpackning som möjligt. Förpackningen har så långt det är möjligt tillverkats av återvinningsbart material. Ta därför tillvara möjligheten att återvinna förpackningen. Skadade och/eller kasserade elektriska och elektroniska apparater ska lämnas in enligt gällande miljöregler. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI Garantivillkoren framgår av det separat bifogade garantikortet.59
