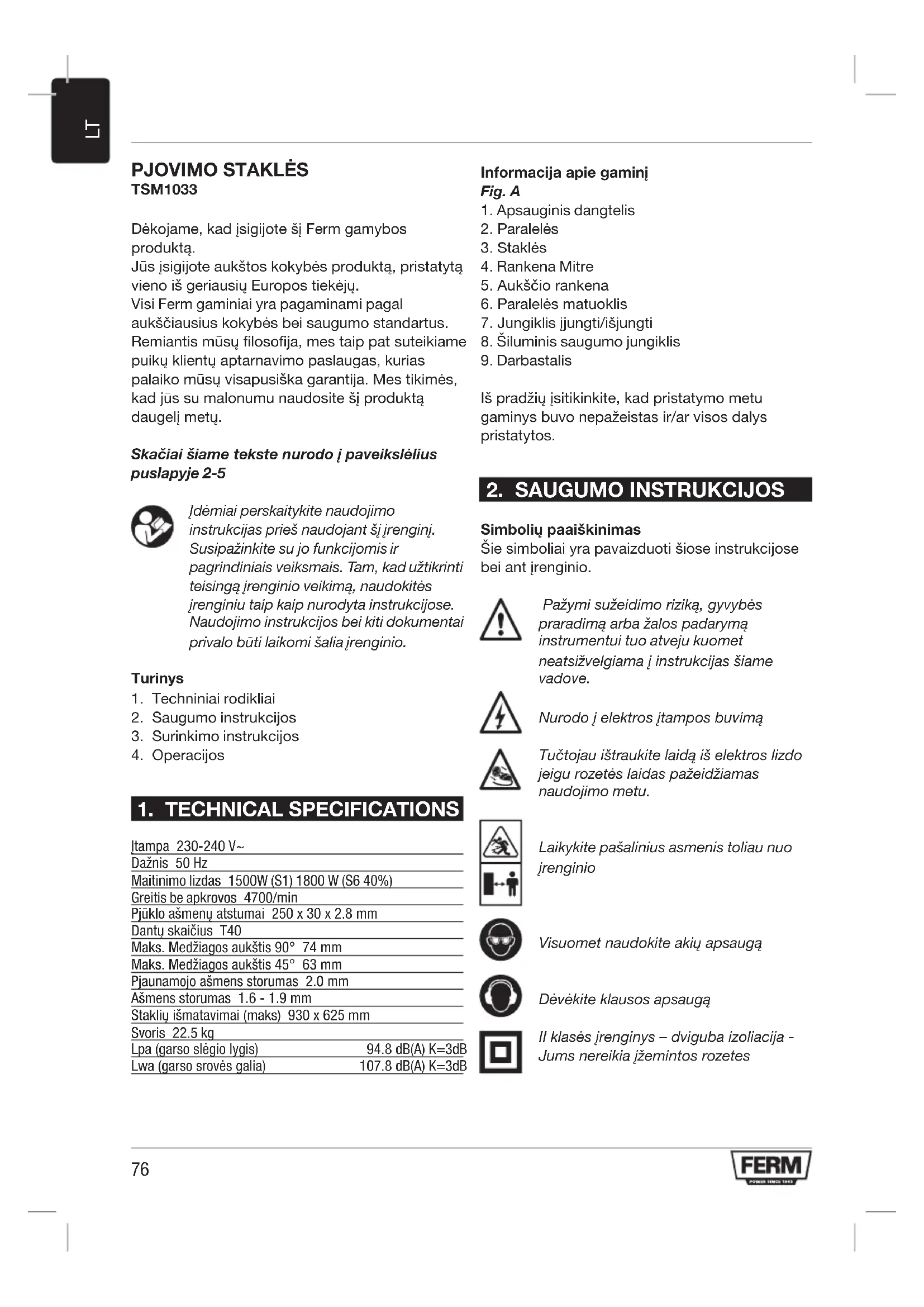

NAUDOJIMO INSTRUKCIJA TSM1033 Ferm

Visi Ferm gaminia yra pagaminami pagal aukšciausius kokybès bei saugumo standartus.

Remiantis mûsú filosofija, mes taip pat suteikiame puiku klientu aptarnavimo paslaugas, kurias palaiko mûsú visapusíka garantija. Mes tikimés, kad jus su malonumu naudosite ši produkta daugeli metu.

Skaciai siame tekste nurodo i paveikslélius puslapyje 2-5

Jdémiai perskáitykite naudiojimo instrukcijas pries naudojant šjirrenginj. Susipazinkite su jo funkcijomis ir pagrindiniais veiksmais. Tam, kad užtikrinti teisinga jrenginio veikimä, naudokités jrenginiu taip kaip nurodyta instrukcjose. Naudiojimo instrukcijos bei kiti dokumentai privalo buti laikomi šalia jrenginio.

Turinys

1. Techninairodikliai
2. Saugumo instrukcijos
3. Surinkimo instrukcjisos
4. Operacijos

1. TECHNICAL SPECIFICATIONS

Itampa 230-240 V~

Dažnis 50 Hz

Maitinimo lizdas 1500W (S1) 1800 W (S6 40%)

Greitis be apkrovos 4700/min

Pjuklo asmenu atstumai 250× 30× 2.8mm

Dantu skačius T40

Maks. Medziagos aukstis 90^74mm

Maks. Medziagos aukstis 45^ 63 ~mm

Pjaunamojo asmens storumas 2.0 mm

Asmens storumas 1.6 - 1.9 mm

Staklii ismatavimai (maks) 930 x 625 mm

Svoris 22.5kg

Lpa (garso slégio lygis) 94.8 dB(A) K=3dB

Lwa (garso srovès galia) 107.8 dB(A) K=3dB

Informacija apie gaminj

Fig. A

1. Apsauginis dangtelis
2. Paraleles
3. Stakles
4. Rankena Mitre
5. Aukšćio rankena
6. Paraleles matuoklis
7. Jungiklis jungti/ijungti
8. Siluminis saugumo jungiklis
9. Darbastalis

Is pradziu jsitikinkite, kad pristatymo metugaminys buvo nepaazeistas ir/ar visos dalys pristatytos.

2. SAUGUMO INSTRUKCIJOS

Simboliu paaiskinimas

Sie symboliai yra pavaizduoti siose instrukcijose bei ant Irenginio.

Pazymi suzeidimo rizika, gyvybes praradimarba zaos padarym instrumentui tuo atveju kuomet neatsizvelgiama j instrukcijas siame vadove.

Nurodo j elektros jtamos buvima

Tuctoju iStraukite laida is elektros lizdo jeigu Rozetes laidas pazeidziamas naudojimo metu.

Laiky kite pašalinius asmenis toliau nuo
jrenginio

Sis galingas instrumentas yra skirts stacionarium naudojimui, kad kietoje ir minkstoje medienoje be trikdziu (viniu, varztu, cemento) atlikti tiesiaisilgus bei skersus pjoyimus.

DÉMESIO! Tam, kad apsisaugot naudojant elektrinius prietaisu nuo elektros šoko, susižeidimo bei ugnies, privalote atsižvelgtj šias saugumo priemones.

Isitikinkite, kad perskaitete visas sias instrukcijas pries pradedant naudoti sj prietaia, turekite saugumo Bukleta ir issaugokite vlesnei apzvalgai.

1. Visuomet dirbkite švarioje bei tvarkingoje aplinkoje.

Netvarkinga darbo vieta gali sukelti nelaimingus atsitikimus.

1. Turekite omenyje aplinkos faktorius.

2. Neleiskite, kad ant irenginio patektu lietaus lašai.

3. Nenaudokite prietaiso dregnoje ar kitoje šlapioje aplinkoje.
4. Isitikinkite, kad jusu darbo vieta turi pakankamai sviesos.

5. Nenaudokite jrankio aplinkoje su ugnimi ar sprogstamosiomis medziagomis.

6. Kad apsaugoti save nuo elektros soko.

7. Saugokités, kad kūnas nesiliestu prie jžemintu daliu (pvz. vamzdžiai, radiatorialia, elektrines viryklès, šaldytuvai ir pan.).

8. Laikykite kitus Žmones atokiau, ypatingai vaikus, neleiskite jiems prisiliesti prie jrenginio arba laido bei neleiskite vaikams buti darbo vietoje.

9. Saugiai padekite nenaudiojamus elektrinius prietaisus.

10. Nepanaudoti elektros jrankiai privalo buti užrakinami arba laikomi sausoje, vaikams nepasiekiamoje vietoje.

11. Neperkraukite savo elektros prietaiso.

12. Jus dirbsite geriau ir saugiau besilaikant atstumo.

13. Naudokite tinkama elektros jranki.

14. Nenaudokite silpnos srovés jrankius atlikinédami sunkius darbus.

15. Nenaudokite elektroninio jrankio siekiant tam netinkamu tikslu. Pavyzdziui: jus negalite nupjauti medzio šakas ar rastus naudojant rankinj pjukla.

16. Devekite atitinkamus drabuzius.

17. Ne devekite kabanciu drabuziu ar papuosalu; Jie gali uzsikabinti uz judanciu daiu.

18. Dirbant lauke rekomenduojama muveti nesystancia avaline.

19. Esant ilgiem plaukams, devekite salma

20. .Naudokite apsaugos priemones.

21. Devékite apsaugos akinius

22. Kuomet atliekate dulkes sukeliantj darba, devekite kvēpavimo kauke.

23. Pajunkite vakuumo jrenginj

24. Jeigu yra galimas sujungimas tarp vakuumo ir gaudykles, tuomet jus zinote, kad sie teisingai veikia. Nenaudokite laido tam netinkamiems tikslams.

25. Norint atjungti jrengini, netraukite už laido. Saugokite laida nuo karšcio, tepalu bei astriu galu.

26. Saugokite elektrós priemone.

Naudokite reples arba gniauztuvagkad laikytie elektros priemone. Taip yra saugiau nei laikyti jj rankomis.

1. Venkite netaisy Klingos padeties.

2. Tai uztkrina stabilum bei jusu kuno balansa.

3. Atsakingai elkites su priemone.

Pjovimo priemone islaiky kite svaria bei astri, tai uztikrins produktyu bei saug darba. Laikykites priemones tepimo bei keitimo taisykiu.
Reguliariai tikrinkite sujungiamojo laido veikima ir gedimams atsiradus, leiskite ekspertams juos sutvarkyti.
- Regulariai tikrinkite prailgintuvus ir keiskite juos atsiradius gedimams.
Uztikrinkite rankenu svaruma bei nepalikite demiu nuo tepalo ar degalu.

1. Atjunkite elektros priemon è is Rozetés.
2. Kuomet nenaudiojate priemones, nuspendete apziureti, isvaltyi, kuomet keiciate tokius jrankius kaip a smenys, graztas, ploviklis.
3. Nepalikite rakto priemonéje.
   Pries jjungiant, jsitikinkite, kad raktai bei kitos priemones pa'alintos.
4. Venkite atsitiktinio priemones jungimo.
5. Isitikinkite, kad maitinimas yra atjungtas, kuomet kišate laida j rozete.
6. Dirbant laukia naudokite prailgintuvus.
7. Naudojant elektros priemone lauke,

jsitikinkite, kad naudojate ir tam tinkamaj prailgintuva

1. Bukite demesingi.
2. Bukite atsargus. Naudojant priemone visuomet vadovaukites savo nuojauta. Nenaudokite priemones issiblaks.
3. Jsitikinkite, kad elektrós priemoné nepažeista.
4. Pries pradedant dirbti su priemoné, galimai sugadintas detales privaloma jvertinti ir pašalinti gedimus..
5. Isitikinkite, kad judancios dalys atitinkamai veikia, kad jos neužstringa ir nera sugadintos. Visos dalys privalo buti tinkamai jstatytos ir, kad jos atitinkamai veikia, kad galétu užtkrinti teisinga priemonés funkcionavima.
6. Sugadintos saugumo priemones ar dalys privalo buti sutaisytos arba pakeistos pasitelkus specialisto pagalba, nebent instrukcijoe yra teigiama kitaip.
7. Sugadinti jungikliai privalo buti pakeisti dirbtuvese.

8. Nenaudokite ijsjungtu elektros priemoniu.

9. DÉMESIO!

Kitu instrumentu ar priemoniu naudiojmas gali padidinti rizikos arba susiziédimo galimbye

1. Leiskite, kad jusy priemone darbui paruostukvalifikuotas elektrikas.

2. Sis elektros prietaisas atitinka su visom svarbiom smeikatos bei saugumo reguliacijomis. Tik kvalifikuotas elektrkas gali atlikti originaliu detaliu pakeitimus. Kitu atveju gali iskilti susižeidimo rizika vartotojo atžvilgiu.

Papildomos saugumo instrukcijos

1. Naudojant pjuklo ašmenis su kietojo metalo dantukais (padengtais anglimi) rekomenduojama naudoti ašmenis su negatyviu arba šiek tiek pozityviu p jovimo kampu. Nenaudokite pjuklo su aštriais dantukais. Jie gali užkabinti apsauginj dangtelj.
2. Demesio. Is pradziu atsargiai sujunkite visas dalis pries pradedami darba. Sekite nurodymus.
3. Jeigu neesate susipazines su tokio irenginio naudojimo pagrindais, pasikonsultuokite su ekspertu profesionalu.

4. Visuomet užsukite arba užspauskite darbinę pjuklo dalj pries atliekant darba. Tai rekomenduojama atlikti rankomis.

5. Svarbu: jeigu jus laikote darbiné dalj rankomis, laikykités minimios 100mm distancijos nuo pjuklo ašmens.

6. Visuomet prispauskite darbiné dalj prie stakliu.
7. Išlaikykite savo pjuklo a smens astruma bei reguliariai tikrinkite ar a smuo laisvai sukasi be vibracijos. Jeigu yra butinybe, pakeiskite a smenj.
8. Leiskite varikliui laisvai suktis kol nepasieks maksimalu apsuku skaiči u pries pradedant darba.
9. Neužblokuokite oro angu pjuklo gale bei dugne, kad užtikrinti jog elektrinis motoras tarnaus ilgai. Dulkiu susikaupimai privalo buti salinami.
10. Visuomet užfikuokite skirtinga laipsnj pries pradedant darba.
11. Visuomet pirkite tik tinkamus pjuklo ašmenis su tam tikru apsuký skačiumi, bent jau 6000 apsuký per minute.
12. Naudokite tik tinkamus pjuklo asmenis. Per mazi ar per dideli a smenys yra pavojingi.
13. Reguleriai tikrinkite ar pjuklo ašmuo teisingai veikia, jeigu būtina, pakeiskite ašmenj.
14. Sutepkite nauja ašmenj ir išvalykite priesujungdami su pjuklu. Tuomet teisinga kryptimi sujknite ašmenj atsargiai jstumiant sujungimo vietas naudojant varžta.
15. Naudokite tik originalius sujungejus. Visi kititipai yra netinkami.
16. Niekuomet nedirbkite be apsauginio asmens dangcio.
17. Judanti apsauginio dangcio dalis taip pat turi buti prijungta.
18. Niekada netepkite ašmens koljis sukasi.
19. Laikykite rankas atokiau nuo besisukanchio a smens.
20. Neméginkite pasiekti darbo likuci, užkritusiu už besisukancio pjuklo a smens.
21. Isitikinkite, kad darbinés dalys nesiliečia prie nejjungto pjuklo ašmens.
22. Neméginkite dirbti su metalu ar akmenimis naudojant šj irenginj.
23. Dirbant su ilgesne medziaga, pasikvieskite pagalbos.
24. Nenaudokite irenginio pavojingoje aplinkoje, kur yra degancios dujos ar kitos pavojingos medziagos.
25. Nepalikite jrangos be prieziuros pries tai neiistraukus laido is maitinimo.
26. Jei girdite keistus garsus, pameginkite suvokti

jušaltinj arba pateikite jrenginj profesionales apziurai.

1. Jeigu kuri nors dalis yra sugadinta arba paazeista, nedelsiant pakeiskite arba sutaisykite.

2. Nestovékite tiesiai priespjukla, bet atsistokite kaireje arba desinéje stakliu puseje.

3. Jusu rankos taip pat privalo buti pastatytos šalia pjoyimo trajektorijos.

4. Visuomet naudokite priemone, kad pastumti mediena, o ne savero rankas.

5. Visuomet pastatykite mediena priesais pjovimo stakles ir tuomet stumkite mediena toliau.

6. Pjovimui tik tam tinkamas pavirsius turi buti naudiojamas ir uztvara turi buti pašalinta. (Fig. J)

7. Niekada nenaudokite uztvaros, kad kaip linijinio matuoklio spindulio pjoyimui.

8. Jeigu pjuklo ašmuo užrakintas: išjunkite jrenginji priespaslenkant.

9. Isvenkite atsokanciu jusu puse darbo daliu atmindami sias taisykles:

10. Visuomet naudokite aštrius ašmenis.
    Nepjaukite per mažu daleliu.

11. Nepaleiskite darbiniu daliu kol jos visiskai nepraejo per ašmeni. - Visuomet sureguliukite paralele su pjūklu.

12. Niekuomet nenuimkite pjuklo apsaugos.

13. Pries tsient pjoimag, jsitikinkite, kad jus tvirtai stovite, o jus rankos atitinkamoje pozicijoje.

14. Niekada nenaudokite skiedikliu valant jrenginj, tik dregnamedziaga.
15. Nenaudokite pazeistuy ar deformuoty pjuklo a'smenu.
16. Pakeiskite staklij jungimkuomet naudojate.
17. Naudokite tik pjuklo a smenis nurodytus gamintojais, kurie yra skirti darbui su mediena ar panasia medziaga pagal EN847-1.
18. Atminkite, kad ašmens tipas priklauso nuo materialo, kurj galima pjauti.
19. Pjaunant sujunkite p jovimo stakles su dulkiug surinkimo Irenginiu.
20. Naudokite ir teisingai nustatykite skaldymo ašmenj.
21. Naudokite ir teisingai nustatykite viršutinio ašmens apsauga.
22. Atsargiai pjakite.

KeiCiant pjuklo aSmeni, jsitikinkite, kad aSmens plotis nera mazesnis nei pagrindinio pjuklo aSmens storumas, kuris nera didesnis nei skaldymo aSmens storumas.

Devekite apsaugos priemones, jos gali buti

Klausos apsauga pamažinanti klausos praradimo rizika.
Akiapsuga.
Kvèpavimo apsauga pamažinanti dulkiy patekimo rizika
- Pirstinès kuomet apciuopiami ašmenys ir astri medziaga (rekomenduojama pjuklu ašmenis nešioti talpykloje)

Jspejimas! Nenaudokite a'smeny HSS.

• Kuomet stūmimo lazda nenaudiojama, jdékite ja i déklā.
• Naudokite stūmimo lazda ar bloka, kad nukreipti darbo dalj

Jspejimas! Nenaudokite pjuklo tam, kad mediena jaidinti ar joje isdrozti.

• Naudokite tik tuos pjuklo ašmenis, kurić maksimalus greitis sutampa su tuo, kuris pavaizduotas ant pjuklo ir yra tinkamas atsižvelgiant j pjaunamá medziaga.
• Pervežimo metu, viršutiné pjūklo dalis privalo būti uždengta.

Išjunkite jrenginji jeigu:

Plysta laidas ar sugenda Rozete.
- Sugenda jungiklis.
Perdegé irenginys.
- Vidinis degimas sukèle dumus ar jartina kvapa

Elektros saugumas

Naudojant elektros priemones, visuomet turekite omenye saugumo taisykles jusu šalyje tam, kad pamažinti gaisro, elektros šoko bei asmeninišužeidimur rizikos galimbyes. Perskaitykite šias bei papildomas saugumo instrukcjjas!

Visuomet jsitikinkite, kad energijos šaltinis atitinka jtampa ant lenteles

Laidu arba kištuku keitimas

Nedelsiant išmeskite senus laidus ar kištukus kuomet jie buvo pakeisti naujais. Pavojinga jstatyti plysusio lado kištukajrozete sienoje.

Prailgintuvnaudojimas

• Kadangi šiam jrenginio šaltiniui visada naudiojama neužkrauta linija ir/ar prailgintuvas su mažiausiai 1,5 mm2 konduktorium ir apsaugotu 16 A saugikliu, jsitikinkite, kad prailgintuvas nera ilgesnis nei 20 metru.
• Sis jrenginys gali buti pajungtas prie vienfazio tinklo (230-240 V/50 Hz). Jeigu abejojate zenès elektros pakankamumu, pasikonsultuokite su elektriku.

Maitinimo šaltinis

• Variklis pasizymi perkrovimo jungikliu (8). Jeigupjovimo stakles perkraunamos, perkrovimojungiklis automatiskai isjungia priemone, kad apsaugoti stakles nuo perdegimo. Jeiguperkrovos jungiklis svieciasi, isjunkitepjovimo stakles naudojant ON/OFF jungikli (7) ir palaukite kol p jovimo stakles atves. Tuomet paspauskite perkrovos mygtuka (8) irperkraukite pjovimo stakles.

3. SURINKIMO INSTRUKCIJOS

Sios staklés yra stacionarus jrenginys ir del saugumo sumetimu, visuomet privalo buti tvirtai pritvirtina ir nenaudota ant judancio pavirsiaus.

Jus galite instaliuoti stakles dvejais budais:

a. Kaip stacionarias stakles ant darbastalio.

Siuo atveju staklés turi buti tvirtinamos priedarbastalio keturiais varztais.
b. Kaip stacionarios staklés ant porémio. Šiuo atveju staklés tvirtinamos prie porémio su keturiais varžtais ir porémis prisakintas prieŽemès ar grindu su 1 kvadratinio metro dydžiu.

Pjuklo tvirtinimas prie darbastalio

Fig. B & C

Priesurenkant pjukla,jsitikinkite,kad laidas istrauktas is Rozetés.

Fig. B Parodo skyliu tarpus, kurias reikia isgrezti darbastalyje, kad tvirtinti stakles. Isgrezkite 8mm skies

Stakles naudokite tik jas pilnai surinkus ir pritvirtinus su varztais prie darbastalio ar remo

Fig. C rodo ka reikia iispjauti (310× 310mm) kad dulkés kristu zenymir butu isvengta uzsikimsimo! Tik jeigu jus nesinaudiojate isgavimo systemd!
- Pritvirtinkite stakles su varztais.
- Jeigu naudiojamas rémas,jis turi buti tvirtinamas prie grindu su mažiausiai 2 varžtais ant šoniniu koju (Fig.H)

Pakabos surinkimas

Fig. G

1: Sukurkite kvadrata naudojant sijas iš D naudojant varžtus bei veržles (type 1), jsitikinkite, kad sijos D1 (2pcs) yra pritvirtintos už D2 (Fig. G1, and Fig.G2) Dar nesuveržkite varžtu.
2: Uzdékite sijas B ant stakliu naudojant varztus type 2, jsitikinkite, kad jie uzdeti ant stalo prailginimo (Fig.G3)
3: Uždékite kojas A ant stakliu kaip parodyta Fig.G4 ir panaudokite 2 varžtus (type 1) kad suveržti kiekviena koja
4:lmontuokite kvadrata tarp koju, Isitikinkite, kad sijos D2 yra ant stalo prailginimo sonu.
5: Isitikinkite, kad kvadratas tvirtai laikosi, ir užveržkite varžtus ir verzles (Fig.G5)
6: Pritvirtinkite gumines kojeles (Fig.G6)
7: suverzkite verzles ir varztus iš step 1
8:Uzdékite 2 stumdomas kojeles (Fig.G7)

Paralelines liniotes surinkimas

Fig. D

• Pritvirtinkit aliuminine liniuote (A) priepozicionavimo bloko (B).
• Dabar jus galite prritvirtinti paraleline liniuote prie darbastalio.
  Stumkite paraleline liniuote per viena poziconavimo skirsnj (C) per stakliu virsu.
  Reguliuokite aliuminnes liniuotes profilj (A) kad galas susilygintu su pjuklo sonu

Skaldomojo pjuklo bei apsauginio dangtelio surinkimas

Fig. E

• Pasukite pjukla j virsu. (Fig.A. number 5)
• Surinkite apsauga (Fig.E1 & Fig.E2)
  Virs pjuklo a smens tarpas tarp skaldomojo a smens ir dantyto pjuklo ziedo neturi buti ilgesnis nei 5mm p jovimo a smens gylyje.
• Skaldomojo pjuklo antgalis neturi buti zemesnis nei 5mm nei danties smaille, kaip parodyta Fig.E3

Pjuklo a smens surinkimas

Fig. K

Is pradziu pašalinkite laida is maitinimo saltinio pries pradedant surinkineti ar keisti pjuklo ašmenj.

Streltyte, kuri pazymeta ant a smens, kuri nurodo sukimo kryptj, privalo buti nukreipta ta pacia kryptimi kaip ir streltyte ant stakliu, a smens dantukai privalo ziureti zemyn pjuklo priekio atzvilgiu.

• Iš staklić ištraukite plomba. Tam panaudokite atsuktuva.
• Pasukite pjuklo asi pilnai j virsu (Fig.A, 5).Nuimkite verzle bei isores krašta nuo pjuklo aies (Fig. K, direction A).
• Dabar pastumkite ašmenj per pjuklo ašj ir jstatykite atgal išorinj krašelj bei verzle. Ranka užsukite verzle.
• Dabar panaudokite 2 raktus: viena krašteluii, kitá veržlei ir dabar užspauskite (Fig. K, direction B).
• Dabar jdekite atgal plomba ir užverzkite.

Pjautuvo naudojimas

Fig. A

Pasukus rankena (4) stakli plekyje, jus galite nustatyti pjuklo a smenj iki maksimumo 45^ .

4. EKSPLOTACIJA

Perjungimas on/off

Fig. A (7)

• Paspauskite jungiklj pozicijoje '1' kad startuoti stakles.
• Tas pats jungiklis turi buti perjungtas i pozicija '0', kad isjungti stakles.
• Visuomet laiky kite maitinimo laida nuo judanci diu.

Aukšćio rankenos naudiojimas

Fig. A

• Pasukite aukšćio rankena (5) pagal laikrodžio rodykle, kad pakelti pjūklá.
• Pasukite aukšćio rankena pries laikrodžio rodykle, kad nuleisti pjūkla.
• Pakelkite pjukla maždaug 2mm aukšciau negu medienos storis, kuria ruosiatis pjauti.

Pjautuvo rankenos naudojimas

Fig. A

• Atleiskite pjautuvo rankena (4) pagal laikrodzio rodykle pasukus isorines dalies skaitiklj.
• Naudokite pjautuvo rankena, kad nustatyti norima pjovimo kampa pasukus vidine dalj.
• Naudokite pjautuvo rankena pasukus išorine dalj pagal laikrodžio rodykle.

Veikimo instrukcijos

Yra du pjovimo budai:

• Pjovimas išilgai Medienos pjovimas išilgai pagal darbiné dalj.
  Kryzminis pjoyimas arba nupjovimas Kryzminis medienos nupjovimas

Kalbant apie plokst, paprastai mes neišskiriame tarp medienos pluosto, bet pavadinam p jovimo budus, kur mes nupjaunam dalj plokstes ploci (isilgas p jovimas) ir kuomet mes pjaunam ilgi (kryžminis p jovimas) (

Kiekvienam p jovimui turi buti naudiojama aptvara. Todel niekuomet nepjaukite be aptvos!

Démesio! Pries pradedant pjauti, patikrinkite:

1. Ar pjuklo ašmuo apsaugotas?
2. Ar fiksavimo rankenos veikia?
3. Ar aptvara sulyginta su pjuklu?
4. Ar apsauginis dangtis teisingai veikia?
5. Ar jus devite apsauginius akinius?
6. Ar pjuklo ašmuo nesitrina apie nieka?

Labai svarbu atkreipti j visa tai demesi pries pradedant darba

Pjovimas isilgai

Pastatykite aptvara j teisinga pozicija ir nuimkite nupjovimo liniuote nuo stakli. (Fig. J)
- Pasukite pjuklo ašmenj maždaug 2 mm aukšciau negu medienos storumas, kurić ruosiatis pjauti.
- Lengvai spustelkit mediena j stakles ir leiskit jai slysti pries nupjovimo aptvara.

Atsitraukite bent jau 3cm nuo pjuklo
a smens priekio pries jjungdami motora.
Medienos sonas, kuri slysta pries aptvara,
privalo buti visiskai tiesi. Laiky kite rankas
bent jau 10 cm toiau nuo pjovimo
trajektorijos.

Užveskite motora ir pries naudodami stakles, palaukite kol pjuklas pasieks maksimalu apsuku skaičiu.
Kol spaudziat mediena i stakles ar aptvara, jus galite atsargiai pastumti mediena per a smeni tuo metu ne naudojant jegos.
- Niekada netraukite medienos atgal. Jeigu butina, išjunkite motora nekeičiant medienos pozicijos.

Pjovimas išilgai su (vertikaliu) nupjovimu

Sis budas yra beveik toks pats, tik pjuklo asmuoyra pastatyas reikiamu kampu.

Siuobuduaptvarasgalibutik paleide sinenepjuklopuseje

Turekite omenyje, kad sis procesas yra labai pavojingas.

Siaury darbo daliu pjovimas isilgai

Pasinaudokite visomis saugumo priemonémis ir pastoviai stumkite darbo dalj (kol uz pjuklo a smens) naudoant stumdymo lazdele, o ne savoranka.

Kryžminis piovimas

• Pašalinkite aptvara ir panaudokite kryžmine aptvara desinéje pakabos puseje.
• Nustatykite pjuklo a smens aukstj (ziureti apie pjoimaiisilgai).
• Spauskite darbiné dalí pries kryžminé aptvará ir laikykite bent jau 2,5 cm atstumá nuo priekinés pjuklo dalíes.
• Užveskite motora ir palaukite kol bus pasiektas maksimalus apsuky skaičius.
• Spauskite darbiné dalj pries aptvara ir stakles. Atsargiai stumkite mediena per pjuklo asmenj. Teskite kol mediena neatsidurs uz a smens. Tuomet ijsjunkite motora ir išlaikykitetokia pozicija kol pjuklas visiskai nesustos ir tik tada patraukite mediena.
• Niekuomet netraukite medienos atgal. Jeigu butina, išjunkite motora ir išlaikykite pozicija kol pjuklo ašmuo visiskai nasustos.

Kryžminis pjoyimas su vertikaliu nupjovimu

Sis metidas beveik toks pats, tik, kad ašmuo statomas tam tikru kampu.

Kryzmine aptvara statykite tik desinije pjuklo puseje. Niekada nepjaukite itin mazy medienos ploostu. Niekuomet nenaudokite savo ranku atliekant sudetingus veiksmus.

Kryžminis pjoyimas su horizontaliu nupjovimu

Su šiuo budu kryžminé aptvara privalo buti pastatyta tam tikru kampu. Laikykite darbiné dalj stipriai prispausta prie kryžminés aptvaros ir stakliu pries pradedant nupjovima.

5. PRIEZIURA

Isitikinkite, kad jrenginio variklis ijsjungtas kuomet atliekate prieziura.

Ispejimas! Pries pradedant taisymus ar nustatymus, istraukite laida is maitinimo lizdo. Sie jrenginiai buvo sukurti, kad galetu ilga laika veikti ir reikalauti minimios prieziuros. Pastovus jrenginio fungcionavimas prikauso nuo deramos stakliu prieziuros ir reguliarus valymo.

Pjovimo stakliu transportavimas

Pries transportuoant pjukla, deretu apzvelgti siuos zingsnius:

Istraukite pagrindinj laida
- Pasukite rankinj vaira 5 (Fig. A) pries laikrodzio rodykle, nuleiskite ašmenj kiek jmanoma Žemiau
- Pasalinkite visas papildomas detales, kurios negali buti tvirtai prritvirtintos prie stakliu.

Jeigu jmanoma, patalpinkite nepanaudotus
aşmenis j talpykla

• Pilnai jstumkite pjovimo stakliq pailginim9 vidun ij pasukite rankena (Fig F-3) kad uzrakinti
• Susukite pagrindin laida
• Perkeliant ar persežant, pakelkite stakles 2 (Fig.A)

Pjovimo stakles privalo nesti du zmones, kad i'svengti nugaros suzeidimi.

Sutrikimai

Jeigu jrenginys fungcionuoja neteisingai, mes pateikiame tam tikra galimu priezasciu bei sprendimu skaiciu apacioje.

1. Darbo instrukcijos

• Laidas nejkištas j maitinimo lizda.
• Ant liao kazkas užstatyta.

2. Darbo dalys atsitrenké j nupjovimo pjautuva過程o metu

• Pjuklo a smuo privalo buti islygintas (Fig. E).

3. Pjuklo pjauna nesklandziai

Reiki paastrinti pjuklo a'smenj.
- Neteisingai surinktas pjuklo ašmuo.

• Pjuklo ašmuo užkimstas purvu arba dulkémis.
• Pjuklo ašmuo netinka šiam procesui.

4. Darbiné dalis liečia ašmens galá ir išsoka

• Pjaunamasis ašmu turi būti išlygintas (Fig. E).
• Aptvara nenaudojama.
• Pjuklo ašmuo yra storesnis negu p jovimo pjautuvas arba p jovimo pjautuvas nenaudiojamas.
• Pjuklo ašmuo turi būti paastrantas.
• Darbiné dalis nebuvo laikyta savo vietoj pries pabaigiant pjauti.
• Itampos mygtukas ant kryžminé aptvaros yra atsileides.

5. Aukšćio ir/ar pjovimo rankena ir užblokuota

• Pjuvenos ir dulkés turi buti pašalintos.

6. Motoras nepasiekia maksimalu apsuku skaiciu

• Prailgintuvas yra per plonas/per ilgas..
• Maitinimo jtampa yra zhemesné nei 230-240 V.

7. Stakles vibruoja

Staklés nebuvo pritvirtintos ant darbastalio.
- Rémas nesulygintas su grindimis.
Pjuklo a smuo buvo pazeistas.

Valymas

Laiky kite stakliu ventiliacines angas svariomis, kad isvengti variklio perkaitimo. Regulariai valky kite stakliu korpusa su svelnia medziaga. Rekomenduojama po kiekvieno naudojimo. Ventiliacines angas isvalykite nuo dulkiu ar purvo. Jeigu purvas nenusivalo, naudokite svelnia medziaga pamirkyta muiluota vandenj. Niekuomet nenaudokite tokius tirpiklius kaip benzinas, alkoholis, amoniakas ir pan. Si tirkpliai gali pazeisti plastikines dalis.

Tepimas

Staklés nereikalauja papildomo tepimo.

Gedimai

Jeigu iskyla gedimai, pvz. susidevi dalis, prašome kreiptis pas jusu vietini Ferm prekeiv. Sio vadovogale jus rasite daliu pavyzdžius, kurias galima užsisakyti.

APLINKA

Kad isvengti pazeidimy transporte metu,
prietaisas pristatomas tvirtame ipakavime , kuris sudarytas iš pakartotinai panaudiojamu medziagu.
Todél panaudokite šias ipakavimo medziagas.

Sugadinti ir/ar sudeveti elektroniniai prietaaisai privalo buti ismesti perdirbimo stotyse, kurios yra tam skirmos.

Skirta tik ES valstybëms

Neišmeskite elektroniniu daliu Vietinji siukšlyna. Remiantis Europietiskais standartais 2012/19/EU del Elektros ar Elektroniniu Priemoniu išmetimo, kurios yra daugiau nenaudiojamos, privalo buti surinktos atskirai ir išmestos nepakenkus aplinkai.

GRANTIJA

Perskaitykite garantines salygas ant atskiro garantinio talono.

Gaminio ir naudotojo vadovas gali buti keiciami. Specifikacijos gali buti pakeistos be jspejimo.

GALDA ZAGIS

TSM1033

Pateicamies Jums, ka iegadajaties so FERM produktu.

nepieskartos zaga asmenim, pirms mašina nav ieslęgta.
